Terméktípus	Hűtő-fagyasztó
Márka	Amica
Modell	FM130.3
Teljes nettó űrtartalom	115 L
Hűtő nettó űrtartalom	99 L
Fagyasztó nettó űrtartalom	16 L
Energiaosztály	A+
Éves energiafogyasztás	171 kWh/év
Méretek (M x Sz x Mé)	845 x 552 x 574 mm
Súly	31 kg
Hálózati feszültség	230 V / 50 Hz
Klímaosztály	ST (16°C-tól 38°C-ig)
Zajszint	38 dB(A)
Fagyasztási kapacitás	2 kg/24 óra
Tárolási idő áramkimaradás esetén	12.2 óra
Fagyasztó csillag besorolása	***
Üvegpolcok száma	3 (2 a hűtőben + 1 a zöldségtároló felett)
Ajtópolcok száma	3 (1 nagy, 2 közepes)
Zöldségtároló	1
Tojástartó	2
Világítás típusa	Izzólámpa (max. 15 W, E14)
Leolvasztási módszer (hűtő)	Automatikus
Leolvasztási módszer (fagyasztó)	Kézi
Hűtőközeg	R600a (izobután)
Ajtó átfordíthatósága	Igen (felhasználó által átfordítható)

Gyakran ismételt kérdések - FM130.3 AMICA

Mi az Amica FM130.3 energiahatékonysági osztálya?

Az Amica FM130.3 energiaosztálya A+, éves energiafogyasztása 171 kWh.

Hogyan állíthatom be a hőmérsékletet?

Használja a hűtőben található hőmérséklet-szabályozó gombot. Beállítások: 1 (legmelegebb) - 6 (leghidegebb), vagy KI a kikapcsoláshoz. Az optimális beállítás 2 és 5 között van.

Megfordíthatom az ajtó nyitási irányát?

Igen, az ajtó átfordítható. Kövesse a kézikönyv utasításait: húzza ki a készüléket, távolítsa el az ajtókat és a zsanérokat, majd szerelje fel a másik oldalra. Az eljáráshoz alapvető szerszámok szükségesek.

Milyen gyakran kell kiolvasztani a fagyasztót?

A fagyasztót évente legalább egyszer vagy kétszer, vagy ha a jégréteg meghaladja a 10 mm-t, ki kell olvasztani. A kiolvasztás előtt állítsa a gombot maximumra 4 órára, hogy az étel tovább hideg maradjon.

Milyen izzót használ a hűtő?

A hűtő izzólámpát használ: 220-240 V, max. 15 W, E14 menet, maximális méretei 26 mm átmérő és 55 mm hosszúság.

Mekkora a hűtő és a fagyasztó űrtartalma?

A hűtő nettó űrtartalma 99 L, a fagyasztóé 16 L, összesen 115 L.

Hogyan tisztítsam a hűtőszekrényt?

Húzza ki a készüléket, és tisztítsa meg a belsejét langyos vízben feloldott enyhe tisztítószerrel. Kerülje el, hogy víz kerüljön a vezérlőpanelre vagy a lámpába. Az ajtótömítést csak vízzel tisztítsa, és alaposan szárítsa meg.

Mit tegyek, ha víz gyűlik össze az alján?

Ennek oka általában a vízelvezető nyílás eltömődése. Tisztítsa meg a mellékelt tisztító dugó segítségével, a kézikönyv 11. ábráján látható módon.

Miért működik folyamatosan a kompresszor?

Lehetséges okok: túl magasra állított hőmérséklet (állítsa a gombot alacsonyabb értékre), túl gyakori ajtónyitás, nemrég betett meleg étel, vagy rossz szellőzés (biztosítson 30 mm távolságot a falaktól). Ellenőrizze azt is, hogy a környezeti hőmérséklet nagyon magas-e.

Mik a készülék méretei és súlya?

Méretei: 845 mm (magasság) x 552 mm (szélesség) x 574 mm (mélység), súlya 31 kg.

HASZNÁLATI ÚTMUTATÓ FM130.3 AMICA

Az Amica hűtő-fagyasztó a kivételesen könnyű kezelés és a tökéletes hatékonyság egyesítése. Minden berendezés, mielőtt elhagyná a gyártóüzemet, pontosan ellenőrizve lett a biztonság és a funkcionalitás terén.

Kérjük Önöket, hogy a berendezés beüzemelése előtt figyelmesen olvassák el a használati útmutatót.

Vigyázat!

A hűtő-fagyasztó kizárólag otthoni használatra készült.

A gyártó fenntartja magának a lehetőséget olyan változtatások elvégzésére, amelyek nincsenek hatással a készülék működésére. Megengedett a felszerelés, a termék belső és külső kialakításának oly módon történő megváltoztatása, amely nincs hatással a készülék működésére és biztonságára.

TARTALOMJEGYZÉK

Berendezés felépítése és felszerelése....129

Használat biztonságára vonatkozó útmutatók....131

Telepítés....133

Ajtónyitás irányának a megváltoztatása....135

Kezelés és funkciók....136

Hogyan használjuk gazdaságosan a hűtőt....139

Leolvasztás, mosás és karbantartás....141

Hibák lokalizációja....143

Környezetvédelem....145

Müszaki jellemzés....146

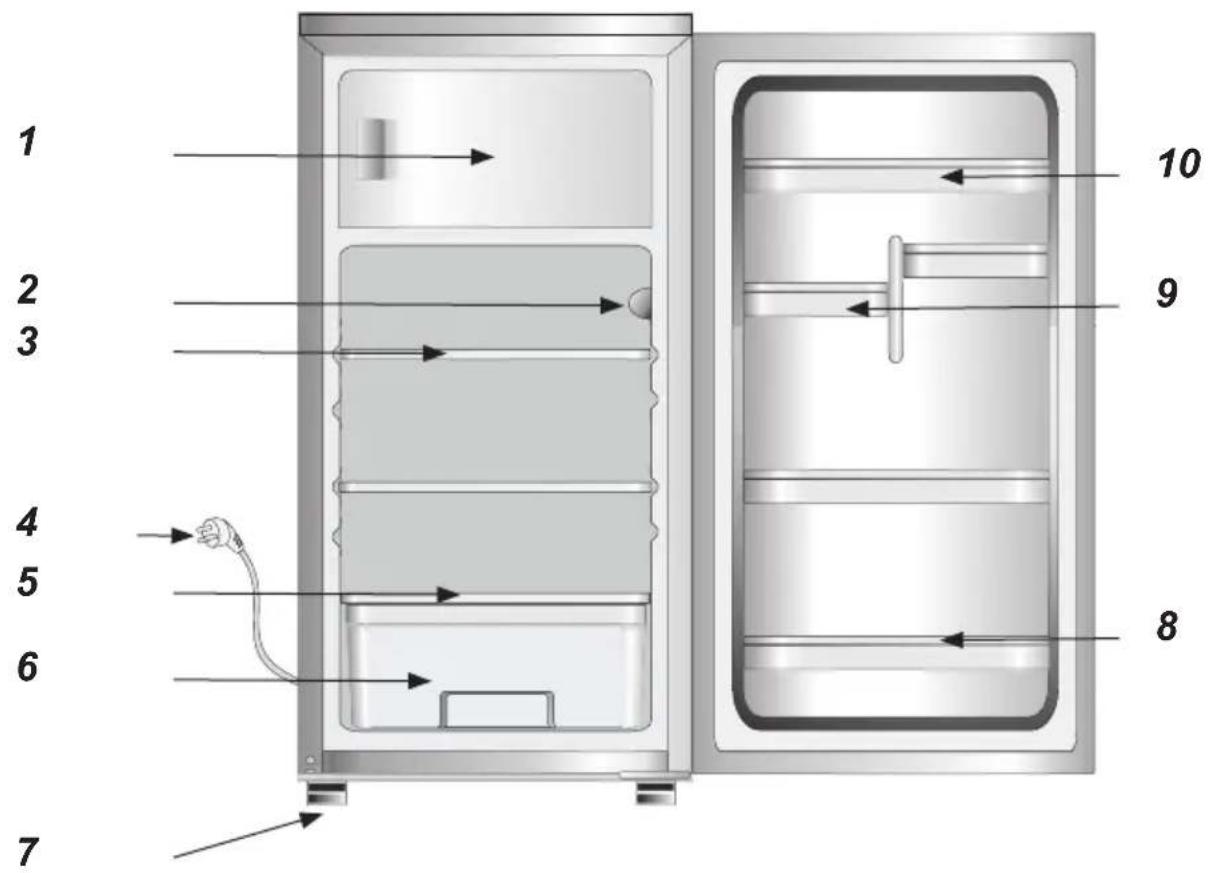

Példa: modell FM204.3

További felszerelési elemek

Az Önök által megvásárolt hűtő-fagyasztó modell további felszerelésének a pontos leírását a következő oldalakon lévő táblázatokban találhatja.

1	AHK
2	Vezérlés
3	Üvegpolc
4	csatlakozó kábel
5	Üvegpolc a zöldségtartó felett
6	Zöldségtartó
7	állítható lábak
8	Nagy ajtópolc
9	Kis ajtópolc
10	Közepes ajtópolc
11	Tojástartó
12	jégkaparó

A készülék elemei FM204.3 FM130.3
Üvegpolc 2 2
Üvegpolc a zöldségtartó felett 1 1
Zöldségtartó 1 1
Nagy ajtópolc - 1
Kis ajtópolc 2 -
Közepes ajtópolc 3 2
Tojástartó 2 2
Világítás fajtája izzó izzó
Jégkaparó 1 1

• A gyártó nem vállal felelősséget az alábbi útmutatóban található szabályok be nem tartása okozta károkért.
• Kérjük az alábbi útmutató megőrzését a későbbi felhasználás vagy az esetleges következő felhasználónak történő átadása céljából.
• Az alábbi készüléket fizikálisan, érzéki-leg vagy pszichésen sérült személyek (köztük gyermekek), valamint tapasztalatlan, vagy a készüléket nem ismerő személyek nem használhatják, kivéve, ha ez felügyelet mellett történik, illetve biztonságért felelő személy által átadott készülék használati útmutatójának megfelelően.
• Különös figyelmet kell fordítani arra, hogy a berendezést nélkül hagyott gyermekek ne használhassák felügyelet. Nem szabad megengedni a gyermekeknek, hogy játszanak a készülékkel. Nem szabad a gyermekeknek a kitolható elemekre ülniük és az ajtóra kapaszkodniuk.
• A hűtő-fagyasztó ST környezeti hőmérséklet mellett működik megfelelően (lásd: 147. oldal). Nem szabad pincében, bejáróban, nem fűtött nyaralóban összel és télen használni.
• A berendezést beállítás, mozgatás, megemelés során nem szabad az ajtó fogantyúnál fogva mozgatni, a hűtő hátulján található kondenzátornál fogva húzni, illetve a kompresszor egységet megérinteni.

- A hűtő-fagyasztót szállítás, mozgatás vagy megemelés során nem szabad függőleges vonalban több, mint 40°-ban megdönteni. Amennyiben ez bekövetkezik, a berendezést a beállítás után leghamarabb 2 óra elteltével szabad bekapcsolni (1. rajz).

1

• Minden karbantartási művelet előtt ki kell húzni a dugaszt a hálózati aljzatból. Nem szabad a vezetéknél fogva húzni, hanem a dugaszt a törzsénél kell fogni.
• Kattanásként vagy törésként hallható hangok az elemek hőmérséklet változás következtében bekövetkező tágulásának vagy zsugorodásának az eredménye.
• Biztonsági okoknál fogva a berendezést nem szabad önállóan megjavítani. A szakképesítéssel nem rendelkező személyek által végrehajtott javítások súlyos veszélyhelyzetet teremthetnek a berendezés felhasználója számára.

BIZTONSÁGOS HASZNÁLATRA VONATKOZÓ ÚTMUTATÓK

- Amennyiben megsérül a hűtőrendszer, néhány percen keresztül át kell szellőztetni a helyiséget, ahol a berendezés található (a helyiség területének izobután/R600a termék esetén legalább 4 m3 kell lennie).

- Vigyázni kell, hogy ne károsítsa meg a hűtőrendszert, pl. a párologtató hűtővezetékeinek a megszúrásával, cső eltörésével. A kifröccsenő hűtőközeg éghető. Amennyiben szembe jut, tiszta vízben ki kell öblíteni és azonnal orvoshoz kell fordulni.

Telepítés az első elindítás előtt

1. Csomagolja ki a terméket, távolítsa el az ajtót és a felszerelést biztosító ragasztószalagot. Az esetleges maradék ragasztószalagot lágy mosószerrel lehet eltávolítani.
2. A csomagolás hungarocell element nem szabad kidobni. Újra történő szállítás esetén a hütót-fagyasztót a hungarocell és a fólia elemekbe kell visszacsomagolni, valamint ragasztószalaggal bebiztosítani.
3. A hűtő-fagyasztó belsejét, valamint a felszerelés element langyos, mosószeres vízben át kell mosni, majd megtörölni és hagyni megszáradni.

4. A hütő-fagyasztót egyenletes, vízszintes és stabil aljzatra kell állítani, száraz, szellőzött és naptól védett helyiségben, távol olyan meleg forrástól, mint a konyha, központi fűtés fűtőteste, központi fűtőcső, meleg víz tároló stb.

5. Biztosítani kell a termék vízszintben való beállítását 2 szabályozható első láb becsavarásával (2. rajz).

1. Az ajtó szabad nyitásának a biztosításához a termék oldalsó fala (az ajtó pántjai oldalától), valamint a helyiség fala közötti kötelező minimális távolság 50 / 70mm.
2. Biztosítani kell a helyiség megfelelő szellőztetését és a szabad levegőáramlást a berendezés minden oldaláról (3. rajz).

Höforrástól való minimális távol- ság:

• elektromos, gáz és egyéb tűzhelytől
• 30 mm,
• olaj vagy szénfűtésű kazánoktól - 300 mm,
• beépített tűzhelyektől - 50 mm

Amennyiben a fent meghatározott távolságok betartása nem lehetséges, megfelelő szigetelő lemezt kell használni.

A hűtő hátsó fala, különösen a kondenzátor és a hűtőrendszer egyéb elemei nem érintkezhetnek a többi elemmel, amelyek sérülést okozhatnak, különösen (központi fűtőcsővel és a víz bevezető csővel).

A BERENDEZÉS BETELEPÍTÉSE ÉS MUNKAFELTÉTELEI

Megengedhetetlen az aggregát elemeinek bármilyen módosítása. Különös figyelmet kell fordítani arra, hogy ne károsítsa meg a kapilláris csövet, amely a kompresszor belsején látható. Ezt a csövet nem lehet megnyomni, kiegyenesíteni vagy csavarni.

A kapilláris cső felhasználó okozta sérülése a garanciális jogok elvesztésével jár (4. rajz).

Nem szabad adaptációs kapcsolókat, többszörös aljzatokat (elosztókat), kéteres hosszabbító kábelt használni. Amennyiben szükség lenne hosszabbító használatára, az csak védőkörrel, egyaljzatos VDE/GS tanúsítvánnyal rendelkező hosszabbító lehet.

Tápellátás csatlakoztatása

• Csatlakoztatás előtt ajánlatos a hőmér-séklet szabályozó forgatógombot „OFF” pozícióra állítani.
• A berendezést 230V, 50 Hz váltakozó áramú hálózatra kell csatlakoztatni, megfelelően feltelepített, földelt és 10A biztosítékkal bebiztosított elektromos aljzatra.

• A berendezés földelését jogszabályok írják elő. Az alábbi jogszabályban előírt kötelezettség be nem tartásából eredő minden, személyeken vagy tárgyakon okozott esetleges sérülésekért és károkért a gyártó nem vállal felelősséget.

• Amennyiben hosszabbítót használ (védőkörrel, biztonsági jellel rendelkezőt), aljzatának biztonságos távolságra kell lennie a mosogatótól és vízzel, valamint egyéb folyadékokkal nem érintkezhet.

• Az adatok a kamra belsejében az alsó falon lévő adattáblán találhatóak.

Tápellátás lekapcsolása

- Biztosítani kell a berendezés tápellátástól való lekapcsolás lehetőségét a dugasz kihúzásával vagy a kétpólusú kapcsoló kikapcsolásával (5. rajz).

AZ AJTÓ NYITÁSIRÁNYÁNAK A MEGFORDÍTÁSA

1. Állítsuk a hőmérséklet szabályozó csavarógombot a „OFF” pozícióba, és húzzuk ki a dugót a konnektorból.
2. Ürítsük ki a hütöt eltávolítva az összes élelmiszert belőle.
3. Csavarjuk le a hűtő tetejét (6. fénykép).

1. Vegyük le a hütő tetejét (7. fénykép).

2. Döntsük meg a hütöt 40° szögben, hogy hozzá tudjunk férni az alsó zsanérhoz.

3. Csavarjuk fel az alsó zsanért (10. fénykép).

1. Csavarjuk le az állítható lábakat (11. fénykép).

1. Csavarjuk le a felső zsanért, vegyük le a fagyasztó ajtaját és helyezzük biztonságos helyre (8. fénykép).

1. Ugyanolyan módon a fenti utasításokat követve helyezzük át a felső, középső és alsó zsanért az ajtó másik oldalára.
2. Miután feltettük az ajtót, ügyeljünk rá, megfelelően van-e rögzítve a hütötesthez. Az ajtó széle párhuzamosan kell hogy illeszkedjen a hütötest széléhez. Az ajtó beállítását a középső zsanér segítségével tudjuk megváltoztatni (keresztes csavarhúzó segítségével).
3. Kapcsoljuk be a készüléket a használati utasításban foglaltak szerint.

Vezérlőpanel

Hömérséklet szabályozás

A csavarógomb elcsavarása a hütögép hömérsékletének megváltoztatását okozza. A csavarógomb lehetséges beállításai:

• a készülék ki van kapcsolva - OFF pozíció
• a legmagasabb hömérséklet - 1 pozíció
• Az optimális hőmérséklet - 2-5 pozíció
• A legalacsonyabb hőmérséklet - 6 pozíció

Nem szabad megtölteni a kamrákat a berendezés lehütése előtt (min. 4 óra után).

Hőmérséklet a hűtőben tér belsejében / AHK (x/xxx)

Nem szabad megváltoztatni a hőmérséklet beállítást az évszak változásától függően. A környezeti hőmérséklet növekedését érzékeli érzékelő és a kompresszor automatikusan hosszabb időre bekapcsol a tér belsejében beállított hőmérséklet megőrzésére.

Kisebb hömérséklet változás

A kisebb hömérséklet változás normális jelenség és például akkor léphet fel, amennyiben a hűtőben nagy mennyiségű friss terméket tárol, vagy ha az ajtó hosszabb ideig nyitva marad. Ez nem lesz hatással az élelmiszerekre, a hömérséklet pedig gyorsan visszatér a beállítási szintre.

A termékek hűtőben való tárolása (AHK x/xxx)

Az ételek alábbi berendezésben való tárolása során a következő utasításoknak megfelelően kell eljárni.

• A termékeket tálcákra, tárolódobozokba kell helyezni vagy élelmiszer tárolására alkalmas fóliába kell csomagolni. A termékeket egyenletesen kell elosztani a polcokon.
• Fordítson figyelmet arra, hogy az élelmiszer nem érintkezik a hátsó fallal, ha igen, az a termékek deresedését vagy nedvesedését okozhatja.
• Nem szabad a hütöbe forró ételt tartalmazó edényt helyezni.
• Az idegen szagokat könnyen átvevő termékeket, mint amilyen a vaj, a tej, a túró, valamint azon ételeket, amelyek intenzív szagot bocsátanak ki, mint pl. a halak, felvágottak, sajtok – a polcokra fóliába csomagoltan vagy zárt tárolódobozokban tárolva kell helyezni.
• Magas víztartalommal rendelkező zöld-ségek tárolása vízpára keletkezését okozza a zöldségtartó dobozon; ez nem zavarja a hűtő megfelelő működését.
• Mielött behelyezné a zöldségeket a hütőbe, jól meg kell szárítani azokat.
• A túl nagy vízmennyiség csökkenti a zöldségek tárolási idejét, különösen a leveles zöldségekét.
• A zöldségeket mosatlan állapotban kell tárolni. A zöldségek megmosása eltávolítja azok természetes védelmét, ezért a zöldségeket jobb közvetlenül a fogyasztás előtt megmosni.

Termékek fagyasztása

• Szinte minden élelmiszert le lehet fagyasztani, kivéve a nyers állapotban fogyasztott zöldségeket, pl. zöld saláta.
• A fagyasztáshoz csak a legjobb minőségű élelmiszert szabad használni, egyszeri fogyasztásra kialakított adagokba osztva.
• A termékeket szagmentes, légzáró és nedvességnek ellenálló, zsírra nem érzékeny anyagokba kell csomagolni. A legjobb anyagok: polietilén, alumínium fóliatasakok, ívek.
• A csomagolásnak hézagmentesnek kell lennie és szorosan tapadniuk kell a fagyasztott termékekre. Nem szabad üveg csomagolást használni.
• A friss és meleg élelmiszernek (környezeti hőmérsékletben), amelyeket fagyasztás céljából helyez be, nem szabad érintkezniük a már lefagyasztott élelmiszerrel.
• Ajánlatos, hogy egy nap alatt egyszerre ne tegyen be több friss élelmiszert a fagyasztóba, mint amennyi a táblázatban látható (147. oldal)
• A fagyasztott élelmiszerek jó minősége megőrzése céljából ajánlott a fagyasztó középső részén lévő fagyasztott termékeket úgy csoportosítani, hogy ne érintkezzenek a még nem lefagyasztott termékkel.
• Ajánlatos a fagyasztott adagokat a fagyasztó terének egyik oldalára helyezni, míg a friss, fagyasztandó adagokat a másik oldalra maximálisan a hátsó és oldalsó falhoz tolni.

- Emlékezni kell rá, hogy a berendezés hőmérsékletére hatással van többek között: a környezeti hőmérséklet, az élelmiszer termékekkel való feltöltési szint, az ajtónyitás gyakorisága, a fagyasztó eljegesedésének a szintje.

A lefagyasztott termékek tárolási ideje függ azok fagyasztás előtti friss állapotban való minőségétől, valamint a tárolási hőmérséklettől.

-18°C vagy alacsonyabb hömérsékleten való tárolás esetén az alábbi tárolási idők ajánlottak:

Termékek Hónap
Marhahús 6-8
Borjúhús 3-6
Belsőségek 1-2
Sertés 3-6
Szárnyas 6-8
Tojások 3-6
Halak 3-6
Zöldségek 10-12
Gyümölcsök 10-12

Praktikus tippek

• Ne helyezzük a hütöt illetve mélyhütöt radiátorok, sütők közelébe illetve védjük a tűző napfénytől
• Bizonyosodjunk meg arról, hogy a szellőzőnyílások nincsenek eltakarva. Évente egyszer-kétszer tisztítsuk meg őket.
• Válasszuk ki a megfelelő hőmérsékletet: A 6 - 8°C a hűtőben és a -18°C a mélyhűtőben az optimális hőmérséklet.
• Amikor nyaralni megyünk, vegyük nagyobbra a hőmérsékletet.
• A hütő illetve mélyhütő ajtaját csak akkor nyissuk ki, amikor szükséges. Jó tudni, hogy milyen élelmiszert tárolunk a hütőben s hogy pontosan melyik részében. A fel nem használt élelmiszert minél hamarabb vissza kell rakni a hütőbe illetve mélyhütőbe, mielött felmelegedne.
• Törölje meg rendszeresen a hűtő belsejét egy enyhe mosószerbe áztatott ronggyal. A készülék nincs felszerelve automatikus leolvasztás funkcióval, ezért időközönként le kell olvasztani. Ne engedjük, hogy 10 mm-nél vastagabb zúzmara réteg formázódjon.
• Az ajtó szigetelését tartsuk tisztán, különben az ajtó nem fog jól becsukódni. Ha a szigetelés megsérül, mindig ki kell cserélni.

Mit jelentenek a csillagok?

* A -6°C foknál nem magasabb hőmérséklet elégséges a mélyhűtött élelmiszer egy hétig tartó tárolására. Az egycsillagos szekrények illetve rekeszek (általában) az olcsóbb hűtőszekrényekben találhatóak.
** A -12°C foknál nem magasabb hömér- sékleten az élelmiszert 1-2 hétig lehet eltartani az íz tulajdonságok megváltoztat- tása nélkül. Nem elégséges az élelmiszer fagyasztására.
*** Főleg a -18°C alatti hőmérsékleten történő fagyasztásra alkalmas. Lehetővé teszi 1 kg friss élelmiszer lefagyasztását.
****E jel azt jelenti, hogy a készülék alkalmas -18°C foknál alacsonyabb hőmérsékleten történő nagyobb mennyiségű élelmisze- rek fagyasztására.

A HÜTÖSZEKRÉNY GAZDASÁGOS HASZNÁLATA

Tárolási zónák a hűtőben

• A természetes légáramlás miatt a hütőben különböző hőmérsékletű zónák találhatóak.

• A leghidegebb rész a zöldségtárolásra szolgáló rekeszek felett van. Ezen a részen a finom és gyorsan romló élelmiszereket ajánlatos tárolni, mint például

• Halak, hús, szárnyasok,

• Felvágottak, kész ételek

• Tojást illetve tejszínt tartalmazó kész ételek és sütemények

• Friss tészta, sütemény keverékek
• Előre csomagolt zöldségek és más friss ételek, melyek címkéje szerint kb. 4°C fok hőmérsékleten kell öket tartani.

- Az ajtó felső része a legmelegebb. Itt ajánlatos a vajat és sajtot tárolni.

A hütőtér hátsó falán dér keletkezik, amely automatikusan kerül eltávolításra. A leolvasztás során, a kondenzvízzel együtt az elvezetőcső nyílásába szennyeződések is kerülhetnek. Ez a nyílás elzáródását okozhatja. Ilyen esetben a nyílást óvatosan át kell szúrni a szúróval (11. rajz).

- A berendezés ciklikusan működik: hűt (ekkor a hátsó falon lerakódik a dér) majd leolvaszt (a vízcseppek lecsurognak a hátsó falon).

A tisztítás megkezdése előtt fel-tétlenül le kell kapcsolni a tápellátást a dugasz hálózati aljzatból történő kihúzásával, vagy a biz-tosíték kikapcsolásával vagy kicsavarásával. Nem szabad megengedni, hogy a víz a vezérlőpanelre vagy a világításba kerüljön.

• Nem ajánljuk az aerosolba kiszerelt olvasztószert használatát. Ezek robbanókeverékek létrejöttét okozhatják, valamint olyan oldósze-reket tartalmazhatnak, amelyek sérülést okozhatnak a berendezés műanyag részein, akár az egészségre is káros lehet.
• Ügyelni kell rá, hogy a lehetőségek szerint a mosáshoz használt víz ne folyjon az elvezető nyíláson át a párologtató tartályba.
• Az egész berendezést az ajtó tömítésén kívül lágy mosószerrel kell mosni. Az ajtó tömítését tiszta vízzel kell megtisztítani és szárazra törölni.
• A berendezés összes elemét alaposan meg kell mosni (zöldségtartók, ajtópolcok, üveg-polcok stb.).

Fagyasztó felolvasztása (AHK)

• A fagyasztó kamrájának a leolvasztását a termék megmosásával ajánlatos összekapcsolni.
• A jég nagyobb felgyülemlése a fagyasztó felületeken megnehezíti a berendezés működésének a hatékonyságát és nagyobb elektromos áram fogyasztást eredményez.
• Ajánlatos a berendezést legalább évente egyszer vagy kétszer leolvasztani.
• Amennyiben a berendezésben élelmiszer termékek találhatóak, akkor a forgatógombot körülbelül 4 órával a tervezett felolvasztás előtt max pozícióra kell állítani. Ez lehetővé teszi a termékek környezeti hőmérsékleten történő hosszabb ideig tartó tárolását.
• Miután kivette az élelmiszert a fagyasztóból, azokat egy tálba kell helyezni és néhány réteg újságpapírral be kell csomagolni, majd pokrócba tekerni és hűvös helyen tárolni.
• A fagyasztó leolvasztását lehetőleg gyorsan kell végrehajtani. A termékek hosszabb ideig való tárolása környezeti hőmérsékleten rövidíti azok szavatossági idejét.

Semmilyen esetben sem szabad a fagyasztó belsejébe elektromos vagy légfúvó fűtőtestet, hajszárítót helyezni a leolvasztás meggyorsítása céljából.

LEOLVASZTÁS, MOSÁS ÉS KARBANTARTÁS

Polcok kivétele és behelyezése

Tolja ki a polcot, majd tolja be ellenállásig, hogy a polc kattanója a vezetőre kerüljön (12. rajz).

Ajtópolc kivétele és behelyezése

Emelje fel az ajtópolcot, vegye ki és helyezze vissza felülröl a megfelelő helyre (14. rajz).

12

Nem szabad kisebb vagy nagyobb teljesítményű izzót használni, csak a fent megadott paraméterű izzókat szabad használni.

Izzócsere

1. Állítsuk a csavarógombot „OFF” pozícióba, majd pedig húzzuk ki a dugót a konnektorból.
2. Kattintsuk le az izzó takaró fedelét és vegyük le azt. (13 fénykép).
3. Cseréljük ki az izzót egy újra, mely a következő paraméterekkel kell hogy rendelkezzen: 220 - 240 V, max. 15
   W, E14 menetű, Az izzó maximális méretei: átmérő - 26 mm, hosszúság - 55 mm.
4. Tegyük vissza és erősítsük fel az izzó búráját.

13

Zavarok Lehetséges okok	Eljárás módja
A készülék nem működik	Szünet az áramellátásban - el	enőrizze, hogy a dugasz megfelelően van a hálózati aljzatba csatlakoztatva- ellenőrizze, hogy a berendezés tápellátó kábele nem sérült- ellenőrizze, hogy van feszültség az aljzatban más berendezéssel, pl. éjjeli lámpa csatlakoztatásával- ellenőrizze, hogy bekapcsolta a berendezést a termosztát 0-nál nagyobb pozícióra történő beál-lításával
Nem működik a hűtőtér belsejében a világítás	Az izzó meg van lazulva vagy ki van égve	- ellenőrizze az előző „Nem működik a berendezés” pontot – csavarja be vagy cserélje ki a kiégett izzót
A berendezés túl gyengén hűt és/vagy fagyaszt	Rosszul beállított szabályozó forgatógomb	- állítsa a forgatógombot magasabb pozícióra
	A környezet hőmérséklete nagyobb vagy kisebb, mint az ST	- a berendezés ST feletti hőmérsékletű munkára van kialakítva (lásd a 147. oldalt).
	A berendezés napsütött hely-en vagy hőforrás közelében áll	- változtassa meg a berendezés helyét a használati útmutatónak megfelelően
	Nagy mennyiségű meleg termékkel egyszerre történő feltöltés	- várjon 72 órát a termékek lehülésére (megfagyására) és a kamra belsejében várt hőmérséklet elérésére
	Megnehezített levegő áram-lás a berendezés belsejében	- helyezze az élelmiszer termékeket és a tárolódobo-zokat úgy, hogy ne érintkezzenek a hűtő hátsó falával
	Megnehezített levegő áram-lás a berendezés hátulján	- tolja el a berendezést a faltól legalább 30 mm-re
	Túl nagy mennyiségű dérgyült össze a fagyasztó elemeken	- olvassza fel a fagyasztótért
	A hűtő/fagyasztó ajtaját túl gyakran nyitja ki és/vagy túl sokáig van nyitva	- csökkentse az ajtónyitás gyakoriságát és/vagy rövidít-se le az időt, ameddig nyitva van az ajtó

HIBÁK LOKALIZÁCIÓJA

Zavarok Lehetséges okok Eljárás módja
	Az ajtók nem záródnak pontosan	- a termékeket és a tárolódobozokat úgy helyezze el, hogy azok ne akadályozzák az ajtó bezárását
	A kompresszor ritkán kapcsol be	- ellenőrizze, hogy a környezeti hőmérséklet nem alacsonyabb, mint 16°C
	Rosszul behelyezett ajtó tömítés	- nyomja meg a tömítést
Berendezés folyamatos munkája	Rosszul beállított szabályozó forgatógomb	- állítsa a forgatógombot alacsonyabb pozícióra
	További okok, mint az előző "A berendezés túl lassan hűt és/vagy fagyaszt" pont szerint	- ellenőrizze az előző "A berendezés túl lassan hűt és/vagy fagyaszt" pont szerint
A hűtő alsó részén összegyűl a víz	A víz elvezető nyílása el van dugulva	- tisztítsa meg az elvezető nyílást (lásd a használati útmutató – „hűtő leolvasztása” fejezetet)
	Megnehezített levegő kerin-gés a kamra belsejében	- helyezze úgy el az élelmiszer termékeket és a tárolódobozokat, hogy azok ne érintkezzenek a hűtő hátsó falával
A berendezés normális mun-kájától eltérő hangok	A berendezés nincs kiszintezve	- szintezze ki a berendezést
	A berendezés érintkezik a bútorral és/vagy egyéb tárgyakkal	- állítsa szabadon a berendezést úgy, hogy ne érint-kezzen egyéb tárggyal

A hütőkészülékek működése közben különféle hangok hallhatóak, melyek nem befolyásolják negatívan a hütőkészülék működését.

Azok a hangok, melyeket könnyen el lehet hárítani:

- zaj, mely akkor keletkezik, amikor a hűtőszekrény nem áll vízszintesen – szabályozzuk a hűtő beállítását az elülső, csavarható lábak segítségével. Esetleg a hátsó kerekek alá rakjunk puha anyagot, főleg akkor, amikor a padló csempézett.

- Amikor a hütő súrolja a szomszéd bútort – toljuk arrébb a hütöt.

- A fiókok illetve szekrények nyikorgása – vegyük ki és ismét helyezzük a helyére a fiókot illetve szekrényt.

- Az egymáshoz ütődő üvegek zaja – toljuk el egymástól az üvegeket.

Azokat a jellegzetes hangokat, melyek a készülék üzemeltetése közben keletkeznek, a termosztát, a kompresszor (bekapcsolás), a hűtőrendszer (a hőmérsékletkülönbség okozta anyag méretváltozása és a hűtőközeg áramlása) működése okozza.

Ózonréteg védelme

A termékünk gyártásához 100%-ban FCKW és FKW mentes hűtőanyagokat és habzó anyagokat használtunk, ami előnyösen hat az ózonréteg védelmére és csökkenti az üvegházhatást. Az alkalmazott legkorszerübb technológia és a környezetbarát szigetelés pedig alacsony áramfogyasztást eredményez.

Csomagolás újrahasznosítása

Csomagolásaink környezetbarát természetes anyagokból készültek, amelyeket újra lehet hasznosítani:

• Külső karton / fóliacsomagolás
  ● FCKW, habzó polisztiroltól mentes forma (PS)
• Polietilén (PE) fóliák és tasakok

Készülék eltávolítása /újrahasznosítása

Amennyiben többet nem fogjuk használni a terméket, akkor az elhasznált készülék eltávolítása előtt el kell vágni az elektromos vezetéket.

Tápellátó vezeték cseréje – Y típusú csatlakozás.

Amennyiben a tápellátó vezeték megsérül, akkor azt ki kell cserélni. A nem lekapcsolható tápellátó vezetéket csak speciális szakszervizekben vagy szakképzett szakember által cserélhető ki.

Ez a berendezés a 2002/96/ES. Törvénynek megfelelően áthúzott hulladéktároló konténerrel van megjelölve.

Az ilyen jelölés arról értesít, hogy ezt a készüléket használat után nem lehet egyéb, háztartási hulladékokkal együtt eltávolítani. A felhasználó köteles átadni az elhasznált elektromos és elektro- nikus készülékeket azok begyűjtő helyére. A begyűjtő hely, köztük a helyi gyűjtőpontok, üzletek, valamint a járási egységek megfe- lelő rendszert alkotnak, ahová vissza lehet szolgáltatni a készüléket.

Az elhasznált elektromos és elektronikus készülékkel való megfelelő eljárás segít elkerülni az emberi egészségre és a természetes környezetre káros hatásokat, mint amilyen a veszélyes anyagok jelenlétéből és az ilyen készülékek helytelen tárolásából és feldolgozásából ered.

TÍPUS	FM204.3 FM130.3
Gyártó neve	AMICA WRONKI S.A.
Berendezés típusa hűtő-fagyasztó AHK
Energiaosztály 1	A+ A+
Éves elektromos áramfogyasz-tás (kWh/év) 2	197 171
Nettó használati térfogat (I) 171	115
Hűtő 150 99
Nettó fagyasztó (AHK) 21 16
Fagyasztó kamrák csillagos megjelölése 3	*/***/****
Tárolási idő órában megadva tápellátás nélkül	9,9 12,2
Fagyasztóképesség (kg/24h) 2 2
Klímaosztály 4	ST ST
Zajszint [dB(A) re1pW]	38 dB (A)	38 dB (A)
Feszültség V/Hz	230V; 50Hz	230V; 50Hz
Termék mag. x szél. x vas.	1260 x 547 x 570	845 x 552 x 574
A készülék súlya (kg)	42 31

¹⁾ Osztály A++/A+ (=alacsony fogyasztás) - G (=magas fogyasztás) között.
²⁾ Az energiafogyasztás DIN EN 153 szabvány szerinti éves fogyasztásra vonatkozik, kWh-ban megadva. A gyakorlatban a használat során eltérés jelentkezhet a készülék használatától és beállítási helyétől függően
3)*= fagyasztótér kb. -6°C
(**)= pfagyasztótér kb. -12°C
(***)= fagyasztott termékek tárolására szolgáló fagyasztótér kb. -18°C
(/**) = -18°C vagy alacsonyabb hőmérsékletű fagyasztótéralebo nižšou

4) Klímaosztály azt jelenti, hogy „normál” környezeti hömérséklet mellett az Önök által beállított hömérséklet kerül megőrzésre. Amennyiben a helyiség hömérséklete a meghatározott tartomány alá csökken, a készülék nem kapcsol be olyan gyakran, ami nem várt hömérséklet emelkedést eredményezhet.

A berendezés klímaosztályáról szóló információ az adattáblán található. Azt jelzi, hogy a termék milyen környezeti hőmérsékleten (úm. a helyiségben, ahol működik) működik optimálisan (megfelelően).

Klímaosztály Megengedett környezeti hőmérséklet
SN +10°C és +32°C között
N +16°C és +32°C között
ST +16°C és +38°C között
T +16°C és +43°C között

Gyártó nyilatkozata

A gyártó az alábbiakban kijelenti, hogy ez a termék megfelel az alábbi európai irányelvek alapvető előírásainak:

● 2006/95/ES kisfeszültség irányelvének,
- 2004/108/ES elektromágneses összeférhetőség irányelvének,
és ezért a termék € jelölést kapott, valamint a termék számára megfelelőségi nyilatkozat került kiállításra számára, amely a piacot felügyelő szervek számára is elérhető.

Stimați clienti,
