Typ produktu	Chłodziarko-zamrażarka
Marka	Amica
Model	FM130.3
Pojemność całkowita netto	115 L
Pojemność netto chłodziarki	99 L
Pojemność netto zamrażarki	16 L
Klasa energetyczna	A+
Roczne zużycie energii	171 kWh/rok
Wymiary (W x S x G)	845 x 552 x 574 mm
Waga	31 kg
Napięcie zasilania	230 V / 50 Hz
Klasa klimatyczna	ST (16°C do 38°C)
Poziom hałasu	38 dB(A)
Zdolność zamrażania	2 kg/24h
Czas przechowywania podczas awarii zasilania	12,2 godziny
Ilość gwiazdek zamrażarki	***
Liczba szklanych półek	3 (2 w chłodziarce + 1 nad pojemnikiem na warzywa)
Liczba półek drzwiowych	3 (1 duża, 2 średnie)
Pojemnik na warzywa	1
Pojemnik na jajka	2
Rodzaj oświetlenia	Żarówka (max 15 W, E14)
Metoda rozmrażania (chłodziarka)	Automatyczne
Metoda rozmrażania (zamrażarka)	Ręczne
Czynnik chłodniczy	R600a (izobutan)
Odkładanie drzwi	Tak (możliwość zmiany strony przez użytkownika)

Często zadawane pytania - FM130.3 AMICA

Jaka jest klasa efektywności energetycznej Amica FM130.3?

Amica FM130.3 ma klasę energetyczną A+ z rocznym zużyciem energii 171 kWh.

Jak ustawić temperaturę?

Użyj pokrętła regulacji temperatury wewnątrz chłodziarki. Ustawienia: 1 (najcieplej) do 6 (najzimniej), lub OFF aby wyłączyć. Optymalne ustawienie to między 2 a 5.

Czy mogę zmienić kierunek otwierania drzwi?

Tak, drzwi są odwracalne. Postępuj zgodnie z instrukcją w podręczniku: odłącz urządzenie, zdejmij drzwi i zawiasy, a następnie zamontuj po przeciwnej stronie. Procedura wymaga podstawowych narzędzi.

Jak często należy rozmrażać zamrażarkę?

Rozmrażaj zamrażarkę co najmniej raz lub dwa razy w roku, lub gdy warstwa szronu przekroczy 10 mm. Przed rozmrażaniem ustaw pokrętło na maksimum na 4 godziny, aby dłużej utrzymać zimno żywności.

Jakiej żarówki używa chłodziarka?

Chłodziarka używa żarówki żarowej: 220-240 V, max 15 W, gwint E14, o maksymalnych wymiarach 26 mm średnicy i 55 mm długości.

Jaka jest pojemność chłodziarki i zamrażarki?

Chłodziarka ma pojemność netto 99 L, a zamrażarka 16 L, łącznie 115 L.

Jak czyścić lodówkę?

Odłącz urządzenie i wyczyść wnętrze łagodnym detergentem rozpuszczonym w letniej wodzie. Unikaj przedostawania się wody do panelu sterowania lub oświetlenia. Uszczelkę drzwi czyść tylko wodą i dokładnie osusz.

Co zrobić, jeśli woda zbiera się na dnie?

Zazwyczaj jest to spowodowane zatkanym otworem odpływowym. Wyczyść go za pomocą dostarczonego korka czyszczącego, jak pokazano na rysunku 11 w instrukcji.

Dlaczego sprężarka pracuje bez przerwy?

Możliwe przyczyny: temperatura ustawiona zbyt wysoko (zmniejsz ustawienie pokrętła), zbyt częste otwieranie drzwi, właśnie załadowana ciepła żywność lub słaba wentylacja (zachowaj 30 mm odstępu od ścian). Sprawdź również, czy temperatura otoczenia jest bardzo wysoka.

Jakie są wymiary i waga urządzenia?

Wymiary to 845 mm (wysokość) x 552 mm (szerokość) x 574 mm (głębokość), a waga to 31 kg.

INSTRUKCJA OBSŁUGI FM130.3 AMICA

Wyrób Amica to połączenie wyjątkowej łatwości obsługi i doskonałej efektywności. Każde urządzenie przed opuszczeniem fabryki zostało dokładnie sprawdzone pod względem bezpieczeństwa i funkcjonalności.

Prosimy Państwa o uważną lekturę instrukcji obsługi przed uruchomieniem urządzenia.

Uwaga!

Wyrób przeznaczony jest wyłącznie do użytku domowego.

Producent zastrzega sobie możliwość dokonywania zmian nie wpływających na dzieła nie urządzenia. Dopuszczalne są zmiany w wyposażeniu, wystroju wewnętrznym i zewnętrznym wyrobu, nie wpły wa ją ce na jego funkcjonalność i bezpieczeństwo.

Masz wątpliwości? Nie wszystko, co przeczytałeś w instrukcji jest zrozumiałe - za dzwoń do Centrum Serwisowego, gdzie uzyskasz wszechstronną pomoc.

tel.[phone]

SPIS TREŚCI

Budowa i wyposażenie urządzenia....4

Wskazówki dotyczące bezpieczeństwa użytkowania....6

Instalacja i warunki pracy urządzenia....8

Zamiana kierunku otwierania drzwi....10

Obsluga i funkcje....11

Jak ekonomicznie użytkować lodówkę....14

Odszranianie, mycie i konserwacja....16

Lokalizacja usterek....18

Ochrona środowiska....20

Charakterystyka techniczna....21

Przykład: model FM204.3

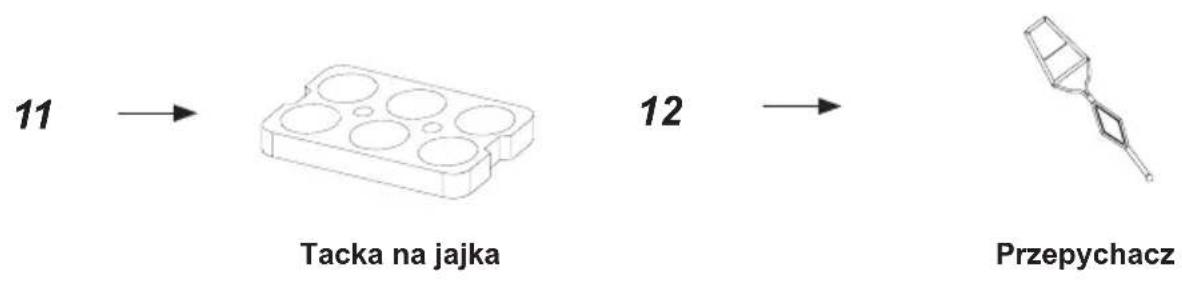

Dodatkowe elementy wyposażenia

Dokładny opis wyposażenia zakupionego przez Państwa modelu chłodziarkozamrażarki (knt x/xxx) można znaleźć w tabeli na kolejnej stronie.

BUDOWA I WYPOSAŻENIE URZĄDZENIA

1	komora zamrażarki KNT
2	sterowanie
3	półka szklana
4	przewód zasilający
5	półka szklana nad pojemnikiem na warzywa
6	pojemnik na warzywa
7	nóżki umożliwiające regulację
8	drut balkonika dolnego
9	balkonik mały
10	balkonik średni
11	taca na jaja
12	przepychacz

Elementy wyposażenia FM204.3 FM130.3
Półka szklana 2 2
Półka szklana nad pojemnikiem na warzywa	1	1
Pojemnik na warzywa 1 1
Balkonik duży - 1
Balkonik mały 2 -
Balkonik średni 3 2
Drut balkonika dolnego tak -
Tacka do jaj 2 2
Rodzaj oświetlenia żarowe żarowe
Przepychacz tak tak

• Producent nie ponosi od po wie działność ci za szkody wynikłe z nie przestrze ga nia zasad umieszczonych w niniejszej instrukcji.
• Prosimy o zachowanie tej in struk cji w celu wykorzystania jej w przy szło ści lub przekazania ewen tu al ne mu na stęp ne mu użytkownikowi.
• Niniejszy sprzęt nie jest przeznaczony do użytkowania przez osoby (w tym dzieci) o ograniczonej zdolności fizycznej, czuciowej lub psychicznej oraz osoby o braku doświadczenia lub znajomości sprzętu, chyba, że odbywa się to pod nadzorem lub zgodnie z instrukcją użytkowania sprzętu, przekazanej przez osoby odpowiadające za ich bezpieczeństwo.
• Należy zwrócić szczególną uwagę, aby z urządze nia nie korzystały po zo sta wio ne bez opieki dzieci. Nie należy po zwa lać im bawić się urządzeniem. Nie wol no im siadać na elementach wysuwanych i zawieszać się na drzwiach.
• Wyrób pracuje prawidłowo w temperaturze oto cze nia ST (patrz; str. 22). Nie należy użytkować jej w piwnicy, sieni, w nie ogrzewanym domku letni sko wym jesienią i zimą.
• Podczas ustawiania, przesuwania, podnoszenia nie należy chwytać za uchwyty drzwi, ciągnąć za skraplacz z tyłu wyrobu oraz dotykać ze spo łu kompresora.

- Wyrobu nie należy przechylac o więcej niż 40° od pionu pod czas transportu, przenoszenia lub usta wia nia. Jeżeli taka sytuacja za ist niała włą cze nie urządzenia może nastąpić min. po 2 go dzi-nach od jego ustawienia (rys. 1).

1

• Przed każdą czynnością kon serwa cyj na należy wyjąć wtyczkę z gniazdka sieciowego. Nie należy ciągnąć za przewód, lecz chwytać za korpus wtyczki.
• Dźwięki słyszalne jako trzaskanie lub pękanie są spowodowane przez rozszerzanie i kur cze nie się części na skutek zmian temperatury.
• Ze względu na bezpieczeństwo nie należy na pra wiać urządzenia we własnym za kre sie. Naprawy, wy ko-ny wa ne przez oso by nie posiadające wymaganych kwalifikacji mogą sta- nowić poważne niebezpieczeństwo dla użytkownika urzą dze nia.

WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA UŻYTKOWANIA

- Należy przewietrzyć przez kilka mi nut pomieszczenie, w którym znajduje się urządzenie (po miesz-cze nie to musi mieć przy naj mniej 4 m³; dla wyrobu z izobutanem/R600a) w przypadku uszkodzenia układu chłod ni cze go

- Należy uważać, aby nie uszkodzić obiegu chłodniczego, np. przez nakłucie kanałów środka chłodniczego w parowniku, złamanie rur. Wytryskujący czynnik chłodniczy jest palny. W przypadku dostania się do oczu należy przepłukać je czystą wodą i wezwać natychmiast lekarza.

Instalacja przed pierwszym uruchomieniem

1. Należy wyrób rozpakować, usunąć taśmy klejące zabezpieczające drzwi i wyposażenie. Ewentualne po zo stałe reszt ki kleju można usunąć delikatnym środkiem myjącym.
2. Styropianowych elementów opakowania nie należy wyrzucać. W przy pad ku ko nieczności ponownego prze wożenia, wyrób na le ży zapakować w ele men ty ze sty ro pia nu i fo lię oraz za bez pie czyć taśmą kle ją cą.
3. Wnętrze wyrobu oraz ele men ty wyposażenia należy wymyć let nią wodą z do dat kiem płynu do mycia na czyń, a na stęp nie wy trzeć i wy su szyć.
4. Wyrób należy ustawić na równym, poziomym8. i stabilnym podłożu, w su chym, prze wie trzanym i nie na sło necz nio nym pomieszczeniu z dala od źródeł ciepła, takich jak kuch nia, grzej nik centralnego ogrze wa nia, rura centralnego ogrzewania, instalacja wody ciepłej itp.
5. Na powierzchniach zewnętrznych wyrobu może znajdować się folia ochronna, należy ją usunąć

Minimalne odległości od źródeł ciepła:

• od kuchni elektrycznych, gazowych i innych - 30 mm,
• od pieców zasilanych olejem lub węglem - 300 mm,
• od piekarników do zabudowy - 50 mm

Jeżeli nie jest możliwe zachowanie wyżej określonych odległości należy zastosować odpowiednią płytę izolacyjną.

1. Należy zapewnić ustawienie wyrobu w poziomie, odpowiednio wkręcając 2 re guło wa ne nóżki (rys. 2).

1. Dla zapewnienia swobodnego otwie ra nia drzwi, odległość pomiędzy ścianą boczna wyrobu (od strony za wia sów drzwi), a ścianą pomieszczenia powin na wynosić: 50mm/70mm.

Należy zadbać o odpowiednią wentylację pomieszczenia i swobodny obieg powietrza ze wszystkich stron urządzenia (rys. 3).

3

Tylna ściana wyrobu, a szczególnie skraplacz i inne elementy układu chłodniczego nie mogą stykać się z innymi elementami, które mogą powodować uszkodzenie, w szczególności (z rurą CO i doprowadzającą wode).

Niedopuszczalne jest jakiekolwiek manipulowanie części mia mi agre ga tu. Na le ży zwró cić szcze gól na uwa gę, aby nie uszko dziś rur ki ka pi lar nej, wi docz nej we wnę ce na sprę żar kę. Rur ka ta nie może być do gi na na, prostowana ani zwijana.

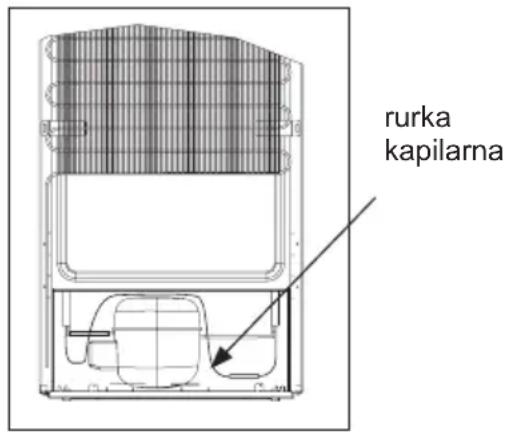

Uszkodzenie rurki ka pi lar nej przez użyt kow ni ka od bie ra mu pra wa wyni ka ją ce z gwarancji (rys. 4).

Nie należy używać łączników adaptacyjnych, gniazd wielokrotnych (rozdzielaczy), przed łu ża czy dwużyłowych. Jeśli za cho dzi konieczność sto so wa nia przed łu ża cza, może to być tylko przed łu żacz z kołkiem ochronnym, jed no gniazdo wy po sia da ją cy atest bezpieczeństwa VDE/GS.

4

Podłączenie zasilania

Przed podłączeniem zaleca się usta wić pokrętło regulatora temperatury na pozycję „OFF”.

• Urządzenie należy podłączyć do sieci prądu przemiennego 230V, 50Hz, po przez prawidłowo zainstalowane gniazd ko elektryczne, uziemione i za bez pie czo ne bezpiecznikiem 10 A.

• Uziemienie urządzenia jest wy ma ga ne przepisami prawa. Producent zrze ka się jakiejkolwiek od po wie dział no ści z ty tu łu ewen tu al nych szkód, jakie mogą po nieść osoby lub przedmioty na sku tek niewypełnienia obowiązku na ło żo ne go przez ten przepis.

• Jeśli zostanie zastosowany przed łu żacz (z kołkiem ochronnym, po sia da ją cy znak bezpieczeństwa), to jego gniazdo musi leżeć w bezpiecznej od le gło ści od zle wo zmy wa ków i nie może być narażone na zalewanie wodą i różnymi ściekami.

• Dane znajdują się na tabliczce znamionowej, umieszczonej na dole ściany wewnątrz komo ry chłodziarki.

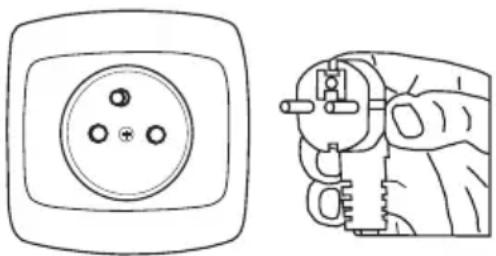

Odłączenie od zasilania

- Należy zapewnić możliwość odłączenia urzą dze nia od sieci elektrycznej, poprzez wyjęcie wtyczki lub wyłączenie wy łącz ni ka dwubiegunowego (rys. 5).

1. Wyjąć wtyczkę z gniazda zasilającego.
2. Opróżnić urządzenie z artykułów spożywczych.

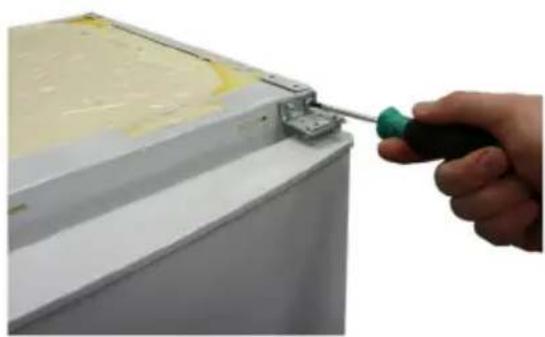

3. Odkręcić blat wyrobu od tyłu (rys. 6).

1. Zdjąć blat wyrobu (rys. 7).

1. Odkręcić zawias górny, przytrzymując drzwi wyrobu (rys. 8).

1. Zdjąć drzwi wyrobu i odstawić w bezpieczne miejsce.
2. Przechylić wyrób do tyłu pod kątem 40°, aby umożliwiać dostęp do zawiasu dolnego.
3. Odkręcić zawias dolny (rys. 9).

1. Odkręcić nóżki regulacyjne (rys. 10).

1. Montaż drzwi po drugiej stronie wykonać w odwrotnej kolejności.
2. Po zamocowaniu drzwi należy zwrócić uwagę na ułożenie drzwi względem korpusu. Krawędź drzwi powinna być równoległa do krawędzi korpusu.
3. Wypoziomować wyrób za pomocą nożek regulacyjnych.
4. Uruchomić wyrób zgodnie z odpowiedni- mi punktami instrukcji.

Panel sterujący

Regulacja temperatury

Zmiana ustawienia pokrętła powoduje zmianę temperatury w chłodziarko-zamrażarce. Możliwe ustawienie pokrętła:

• urządzenie wyłączone - pozycja OFF
• temperatura najwyższa - pozycja 1
  ● temparatura optymalna - pozycja 2-5
• temperatura najniższa - pozycja 6

Nie należy zapełniać komór przed jej wychłodzeniem (min. po 4 godz.) pracy urządzenia.

Temperatura wewnątrz komory chłodziarki KNT (x/xxx)

Nie należy zmieniać na sta wy temperatury z powodu zmiany pory roku. Wzrost tem pe ra tu ry oto- cze nia zostanie wykryty przez czujnik i sprę żar ka automatycznie zo sta nie uru cho mio na przez dłuższy okres czasu w celu utrzy ma nia ustawionej we wnętrzu komór tem pe ra tu ry.

Niewielkie zmiany temperatury są zja wi skiem normalnym i mogą występować na przykład podczas przechowywania w chłodziarce dużych ilości świeżych produktów lub gdy drzwi pozostały otwarte przez dłuższy okres czasu. Nie będzie to miało wpły wu na produkty żywnościowe a tem pe ra tu ra szybko powróci do poziomu na sta wy.

Przechowywanie produktów w chłodziarce (KNT x/xxx)

Podczas przechowywania żywności w niniejszym urządzeniu postępuj zgodnie z poniższymi zaleceniami.

• Produkty należy umieszczać na ta le rzykach, w pojemnikach lub opa ko wa ne w folię spożywczą. Roz sta wić rów no mier nie na powierzchni półek.
• Należy zwrócić uwagę czy żywność nie do ty ka ściany tylnej, jeżeli tak, wówczas może to spo wo do wać oszro nie nie lub zawil go ce nie produktów.
• Nie należy wstawiać do chłodziarki naczyń z gorącą zawartością.
• Produkty łatwo przejmujące zapachy obce, jak masło, mleko, ser biały oraz ta kie, które wydzielają in ten syw ny za pach, np. ryby, wędliny, sery – należy umieszczac na półkach opakowane w folię lub w szczel nie zamkniętych po jem ni kach.
• Przechowywanie warzyw po sia dających dużą ilość wody, spowoduje osadzanie się pary wodnej nad po jem ni ka mi na warzywa; nie przeszkadza to pra wi dło we mu funk cjon no wa niu chło dziar ki.
• Przed włożeniem do chłodziarki war zry w należy je dobrze osuszyć.
• Za duża ilość wil go ci skraca czas prze chowy wa nia warzyw, zwłaszcza li ścia stych.
• Należy przechowywać warzywa nie myte. Mycie usuwa naturalną ochronę, dla te go lepiej umyć warzywa bez po śred nio przed spożyciem.

Zamrażanie produktów

• Zamrażać można praktycznie wszyst kie artykuły spożywcze, z wyjątkiem jarzyn spożywanych w stanie su ro wym, np. zielonej sałaty.
• Do zamrażania używa się jedynie ar ty kułów spożywczych o najwyższej ja ko ści, podzielonych na porcje prze zna czo ne do jednorazowego spożycia.
• Produkty należy opakować w ma te riały bez zapachu, odporne na przenikanie po wie trza i wilgoci oraz nie wrażli we na tłuszcze. Naj-lepszymi ma te ria ła mi są: wo recz ki, arkusze z folii po li ety le no wej, aluminiowej.
• Opakowanie powinno być szczelne i ściśle przylegać do zamrożonych pro duk tów. Nie należy sto so wać opa ko wań szklanych.
• Świeże i ciepłe artykuły spożywcze (w temperaturze otoczenia), włożone w celu zamrożenia, nie powinny stykać się już z zamrożoną żywnością.
• Zaleca się, aby w ciągu doby nie wkła dać do zamrażalnika, jed no ra zo wo wię cej świeżej żywności niż podano w tabeli (str. 21).
• Dla zachowania dobrej jakości za mra ża nych produktów zaleca się prze gru po wać znajdujące się w środkowej części zamrażarki mro żon ki tak, aby nie sty ka ły się z pro dukta mi jesz cze nie zamrożonymi.
• Zalecamy zamrożone porcje prze su nąć na jedną stronę komory za mra ża nia, a świeże porcje do zamrożenia, ułożyć po przeciwnej stronie mak sy mal nie do su nie te do ściany tylnej i bocznej.

- Należy pamiętać, że na tem pe ra tu rę w urządzeniu mają wpływ między innymi: temperatura oto cze nia, stopień wypełnienia pro duk ta mi żyw no ścio wy mi, często sto tli wość otwierania drzwi, stopień za szro nie nia zamrażalnika.

Czas przechowywania zamrożonych produktów zależy od ich jakości w stanie świeżym przed zamrożeniem, oraz od temperatury przechowywania. Przy zachowaniu temperatury -18°C lub niższej zalecane są następujące okresy przechowywania:

Produkty Miesiące
Wołowina 6-8
Cielęcina 3-6
Podroby 1-2
Wieprzowina 3-6
Drób 6-8
Jaja 3-6
Ryby 3-6
Warzywa 10-12
Owoce	10-12

Porady praktyczne

- Nie umieszczać lodówki ani zamrażarki w pobliżu grzejników, piekarników lub narażać na bezpośrednie działanie promieni słonecznych.

- Upewnić się, że otwory wentylacyjne nie są zakryte. Raz lub dwa razy do roku należy je oczyścić, odkurzyć.

- Wybrać właściwą temperaturę: temperatura 6 do 8°C w lodówce oraz -18°C w zamrażarce jest wystarczająca.

- Podczas wyjazdu na urlop, należy zwiększyć temperaturę w lodówce.

- Drzwi lodówki lub zamrażarki otwierać tylko, gdy jest to konieczne. Dobrze jest wie-dzieć, jika żywność jest przechowywana w lodówce i dokładnie gdzie się znajduje. Niewykorzystane produkty należy jak naj-szybciej schować z powrotem do lodówki lub zamrażarki zanim się nagrzeją.

- Regularnie wycierać wnętrze lodówki ściereczką nasączoną łagodnym detergentem. Urządzenia bez funkcji automatycznego rozmrażania, należy regularnie rozmrażać. Nie pozwolić na uformowanie się warstwy szronu o grubości powyżej 10 mm.

- Uszczelkę wokół drzwi utrzymywać w czystości, w przeciwnym wypadku drzwi nie będą się całkowicie domykać. Należy zawsze wymienić uszkodzoną uszczelkę.

Co oznaczają gwiazdki?

* Temperatura nie wyższa niż -6°C wystarcza do przechowania zamrożonej żywności przez około tydzień. Szuflady lub komory oznaczone jedną gwiazdką spotyka się (najczęściej) w tańszych lodówkach.

** W temperaturze poniżej -12°C można przechowywać żywność przez 1-2 tygodnie bez utraty smaku. Nie jest ona wystarczająca do zamrażania żywności.

*** Głównie stosowane do zamrażania żywności w temperaturze poniżej -18°C. Pozwala na zamrożenie świeżej żywności o masie do 1 kg.

****Tak oznaczone urządzenie pozwala na przechowywanie żywności w temperaturze poniżej -18°C i zamrażanie większych ilości żywności.

JAK EKONOMICZNIE UŻYTKOWAĆ LODÓWKĘ

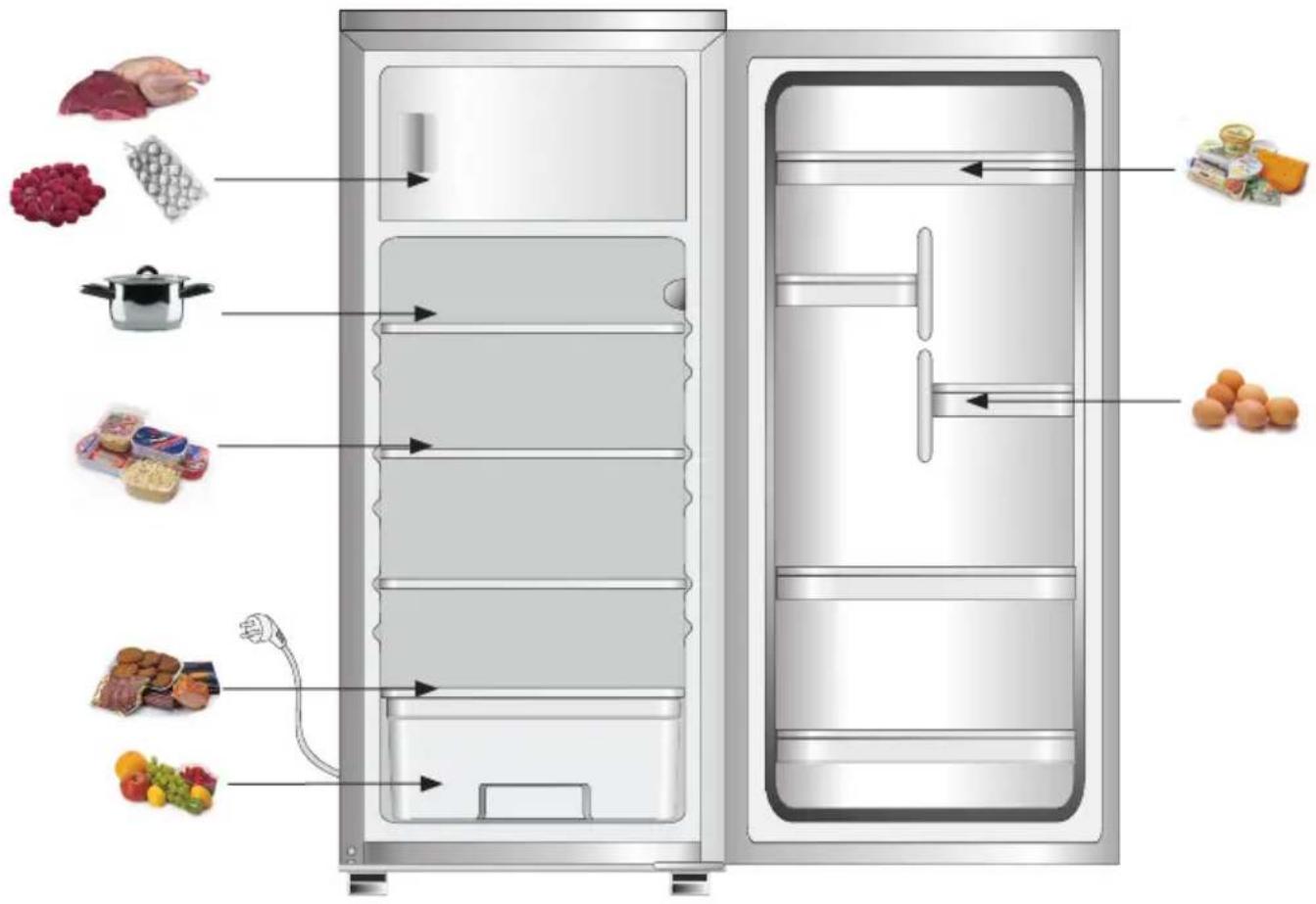

Strefy temperatur w lodówce

• Ze względu na naturalną cyrkulację powietrza, w komorze lodówki występują różne strefy temperatur.

• Obszar najchłodniejszy znajduje się bezpośrednio ponad szufladami na warzywa. W tej strefie należy przechowywać delikatne i łatwo psujące się produkty jak:

• ryby, mięso, drób,

• wędliny, gotowe potrawy,
• potrawy lub wypieki zawierające jaja lub śmietanę,
• świeże ciasto, mieszanki ciast,
• pakowane warzywa i inną świeżą żywność z etykietą nakazującą przechowywanie w temperaturze około 4°C.

- Najcieplej jest w górnej części drzwi. Tutaj najlepiej przechowywać masło i sery.

Odszranianie chłodziarki

Na ścianie tylnej komory chłodziarki po wsta je szron, który jest usuwany au to ma tycz nie. W czasie odszraniania, wraz ze skro pli na mi, do otworu w rynience mogą do sta wać się zanieczyszczenia. Może to spo wo do wać zatkanie otworu. W takim przypadku otwór należy delikat nie prze tkać przepychaczem (rys. 11).

- Urządzenie pracuje cyklicznie: chło dzi (wówczas na ścianie tylnej osa dza się szron) następnie odszrania się (krople spływają po ścianie tylnej).

Przed przystąpieniem do czysz czenia należy bezwzględnie odłączyć urzą dze nie od zasilania, poprzez wyjęcie wtyczki z gniazdka sie ciowe go, wy łą cze nie lub wykręcenie bezpiecznika. Nie wolno dopuścić do tego, aby woda dostała się do panelu ste ro wa nia lub oświetlenia.

• Nie zalecamy stosować środków do roz mraża nia w aerozolu. Mogą one po wo do wać powstawanie mie sza nin wy bu cho wych, zawierać roz pusz czal ni ki mo gą ce uszkodzić pla sti ko we części urzą dze nia, a nawet być szko dli we dla zdro wia.
• Należy zwrócić uwagę, aby w miarę możli wo ści woda używana do mycia nie spływała przez otwór odpływowy do po jem ni ka odparowania.
• Całe urządzenie z wyjątkiem uszczel ki drzwi należy myć delikatnym de ter gen tem. Uszczelkę w drzwiach należy wyczyścić czy stą wodą i wytrzeć do sucha.
• Należy umyć dokładnie wszystkie elementy wyposażenia (pojemniki na warzywa, balkoniki, półki szklane itp.).

Odszranianie zamrażalnika (KNT)

• Odszranianie komory zamrażania za le ca się połączyć z myciem wyrobu.
• Większe nagromadzenie się lodu na powierzchniach mrożących, utrudnia sku-tecz ność pracy urządzenia i po wo du je zwiększone zużycie energii elek trycz nej.
• Zalecamy rozmrażać urządzenie przy najmniej raz lub dwa razy w roku.
• Jeśli w środku znajdują się produkty, to należy ustawić pokrętło na pozycję max. na około 4 godziny przed planowanym rozmrożeniem. Zapewni to mo zli wość przechowywania produktów w tem pe ra turze otoczenia przez dłuższy czas.
• Po wyjęciu żywności z zamrażalnika należy włożyć do miski, owinąć kilkoma warstwami papieru gazetowego, zawinąć w koc i przechowywać w chłodnym miejscu.
• Rozmrażanie zamrażalnika powinno być przeprowadzone możliwie szybko. Dłuż sze przechowywanie produktów w temperaturze otoczenia, skraca czas ich przydatności do spożycia.

W żadnym wypadku do wnętrza urządzenia nie wolno wstawiać grzej ni ka elek trycz ne go, nawiewowego, ani su szar ki do włosów.

ODSZRANIANIE, MYCIE I KONSERWACJA

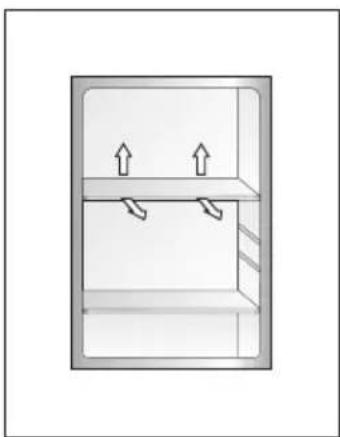

Wyjmowanie i wkładanie półek

Wysunąć półkę, a następnie wsunąć do oporu tak, aby zatrzask półki znalazł się w wybraniu prowadnicy (rys. 12).

1. Ustawić pokrętło na pozycję „OFF”, na stępnie wyjąć wtyczkę z gniazda sie cio we go.
2. Odgiąć uchwyt osłony żarówki i ściągnąć go (rys. 13).
3. Wymienić żarówkę na sprawną o na stę pują cych parametrach: 220 - 240 V, max. 15 W, gwint E14, mak sy mal ne wymiary bańki: średnica - 26 mm, dłu gość 55 mm.
4. Założyć i zamocować osłonę żarówki.

Wyjmowanie i wkładanie balkonika

Unieść balkonik, wyjąć i wsadzić od góry z powrotem w pożądane położenie (rys. 14).

Nie należy stosować żarówek o mniej szej lub większej mocy, sto- sować je dy nie żarówki o parame- trach wyżej po da nych.

Objawy Możliwe przyczyny Sposób naprawy
Urzadzenie nie działa	Przerwa w obwodzie instalacji elektrycznej	- sprawdzić, czy wtycz ka jest włozona prawidłowo do gniaz da sieci zasilającej- sprawdzić, czy ka bel zasilający urządzenia nie jest uszko dzo ny- sprawdzić, czy jest napięcie w gniazd ku pod łą cza jąc inne urządzenie np. lamp kè nocną- sprawdzić, czy urzą dze nie jest włą czo ne poprzez usta wie nie termostatu na pozycji większej od 0.
Nie działa oświe tle nie we wnątrz komory	Żarówka jest po lu zo wa na lub przepalona	-- sprawdzić punkt poprzedni “Urzadzenie nie działa - dokręcić lub wy mie nić przepalona ża rów kè
Urzadzenie zbyt słabo chło dzi i/lub mrozi	Złe ustawienie pokrętła regulacyjnego	- przestawić pokrętło na wyższą pozycję
	Temperatura otoczenia jest większa od ST	- urządzenie przy sto so wa ne jest do pra cy w tem pe ra tu rze od ST (patrz: str. 22)
	Urzadzenie stoi w miejscu nasłonecznionym lub w pobliżu źródeł cie pła	- zmienić niej sce ustawienia urzą dze nia wg. in struk cji ob słu gi
	Jednorazowy za ła du ne dużą ilością cie płych pro duk tów	ek poczekać do 72 godzin na wy chło dze nie (zmro że nie) pro duk tów i osiągnięcie żądałnej tem pe ra tu ry wewnątrz komory
	Utrudniony obieg po wie-trza wewnątrz urzą dze-nia	- ułożyć produkty spożywcze i pojemniki tak aby nie do ty ka ły tylnej ściany chło dziar ki
	Utrudniony obieg po wie-trza z tyłu urzą dze nia	- odsunąć urzą dze nie od ściany min. 30 mm
	Nagromadziła się zbyt duża ilość szronu na ściankach komory za-mrażalnika (KNT)	- odmrozić komorę
	Drzwiczki chłodziarki są zbyt czę sto otwierane i/lub za dłu go pozostają otwarte	- zmniejszyć czę sto tli wość otwierania drzwi i/lub skrócić czas, w którym drzwi po zo sta łą otwarte
	Drzwi nie domykają się	produkty i pojemniki ułożyć tak aby nie utrudniały zamykania drzwi
Objawy Możliwe przyczyny Sposób naprawy
	Kompresor rzadko się załącza	- sprawdzić, czy temperatura otoczenia nie jest mniejsza niż 16°C
	Żle włóżona uszczelka drzwi -	wcisnąć uszczelkę
Ciągła praca urzą dze nia Złe	ustawienie pokrętła regulacyjnego	- przestawić pokrętło na niższą pozycję
	Pozostałe przyczyny jak wptk. „Urządzenie zbyt słabo chodzi i/lub mrozi”	- sprawdzić wg ptk. poprzedniego „Urządzenie zbyt słabo chłodzi i/lub mrozi”
W dolnej części chło dziar ki gro ma dzi się woda	Otwór odprowadzenia wody jest niedrożny	- przeczyścić otwór odpływo-wy (patrz instrukcja obsługi rozdział - „Odszranianie chłodziarki”)
	Utrudniony obieg powietrza wewnątrz komory	- ułożyć produkty spożywcze i pojemniki tak aby nie doty-kały tylnej ściany chłodziarki
Dźwięki nie po cho dzą ce od normalnej pra cy urzą dze nia	Urządzenie nie jest wypoziomowane	- wypoziomować urządzenie
	Urządzenie styka się z me-blami i/lub innymi przedmiotami	- urządzenie ustawić swo-bodnie tak, aby nie dotykało innych przedmiotów

W trakcie normalnego użytkowania sprzętu chłodniczego mogą wystąpić różnego rodzaju dźwięki, które nie mają żadnego wpływu na poprawną pracę lodówki.

Dźwięki, które łatwo usunąć:

●hałas, gdy lodówka nie stoi pionowo - wyregulować ustawienie przy pomocy wkręcanych nó-żek z przodu. Ewentualnie pod rolki z tyłu podłożyć miękki materiał, szczególnie gdy podłoga jest z płytek.

- ocieranie się o sąsiedni mebel - odsunąć lodówkę.

- skrzypienie szuflad lub półek - wyjąć i ponownie włożyć szufladę lub półkę.

- dźwięki od dotykających się butelek - odsunąć butelki od siebie.

Dźwięki, które mogą być słyszalne podczas prawidłowej eksploatacji wynikają z pracy termostatu, sprężarki (załączenie), układu chłodniczego (kurczenie i rozszerzanie materiału pod wpływem różnic temperatur oraz przepływu czynnika chłodziącego).

Ochrona warstwy ozonowej

Do produkcji naszego wyrobu użyto środków chłodniczych i spieniających w 100% wolnych od FCKW i FKW, co wpływa korzystnie na ochronę warstwy ozonowej i zmniejszenie efektu cieplarnianego. Na-

tomiast zastosowana nowoczesna technologia i przyjazna dla środowiska izolacja powo- duje niskie zużycie energii.

Recycling opakowania

Nasze opakowania wykonywane są z materiałów przyjaznych dla środowiska naturalnego, nadających się do ponownego wykorzystania:

• Opakowanie zewnętrzne z tektury / folii
• Kształt z wolnego od FCKW, polistyrenu spienionego (PS)
  ● Folie i worki z polietylenu (PE)

Likwidacja / utylizacja sprzętu

Jeżeli nie będziemy wie cej użytkować wyrobu, to przed zło mo wa niem ze zużytego sprzętu należy odciąć przewód przyłączeniowy.

Wymiana przewodu zasilającego - przyłączenie typu Y.

Jeżeli przewód zasilający ulegnie uszkodzeniu to powinien być wymieniony. Nieodłączalny przewód zasilający może być wymieniany w specjalistycznych zakładach naprawczych lub przez wykwalifikowaną osobę.

To urządzenie jest oznaczone zgodnie z Dyrektywą Europejską 2002/96/WE oraz polską Ustawą o zużytym sprzęcie elektrycznym i elektronicznym symbolem przekreślonego kontenera na odpady.

Takie oznakowanie informuje, że sprzęt ten, po okresie jego użytkowania nie może być umieszczany łącznie z innymi odpadami pochodzącymi z gospodarstwa domowego.

Użytkownik jest zobowiązany do oddania go prowadzącym zbieranie zużytego sprzętu elektrycznego i elektronicznego. Prowadzący zbieranie, w tym lokalne punkty zbiórki, sklepy oraz gminne jednostki, tworzą odpowiedni system umożliwiający oddanie tego sprzętu.

Właściwe postępowanie ze zużytym sprzętem elektrycznym i elektronicznym przyczynia się do uniknięcia szkodliwych dla zdrowia ludzi i środowiska naturalnego konsekwencji, wynikających z obecności składników niebezpiecznych oraz niewłaściwego składowania i przetwarzania takiego sprzętu.

CHARAKTERYSTYKA TECHNICZNA

TYP	FM204.3 FM130.3
Nazwa producenta	AMICA WRONKI S.A.
Typ urządzenia chłodziarko-zamrażarka z KNT
Klasa efektywności energetycznej1	A+ A+
Roczne zużycie energii elektrycznej (kWh/rok)2	197 171
Pojemność użytkowa netto (I) 171	115
Chłodziarki 150 99
Zamrażalnika (KNT) 21 16
Oznaczenie gwiazdkowe komór zamrażania3	*/*****/****
Czas przechowywania w godz. bez zasilania (h)	9,9 12,2
Zdolność zamrażania (kg/24h) 2	2
Klasa klimatyczna4	ST ST
Poziom hałasu [dB(A) re1pW] 38	dB (A) 38 dB (A)
Napięcie V/Hz	230V; 50Hz	230V; 50Hz
Wys. x szer. x głęb. wyrobu	1260 x 547 x 570	845 x 552 x 574
Masa urządzenia (kg)	42 31

^1) Ocena A++/A+ (=zużycie niskie) do G (=zużycie wysokie).
^2) Zużycie energii odnosi się do rocznego zużycia w kWh, wyznaczonego wg DIN EN 153. W praktycznej eksploatacji mogą występować odchylenia zależnie od wykorzystania i miejsca ustawienia sprzętu.
^3) = przestrzeń do przechowywania produktów w temp. ok. -6°C
(**) = przestrzeń do przechowywania produktów w temp. ok. -12°C
(***) = przestrzeń do przechowywania mrożonek w temp. ok. -18°C
(^/^***) = przestrzeń do zamrażania produktów w temp. -18^ lub niższej.

^4) Klasa klimatyczna oznacza, że przy "normalnej" temperaturze otoczenia nastawiona przez Państwa temperatura zostaje utrzymana. Jeżeli temperatura pomieszczenia spadnie znacznie poniżej określonego zakresu, sprzęt nie włącza się tak często, i może dojść do niepożądanego wzrostu temperatury.

Informacja o klasie klimatycznej urządzenia znajduje się na tabliczce znamionowej. Wskazuje ona, w jakiej temperaturze otoczenia (tj. pomieszczenia, w którym pracuje) wyrób działa optymalnie (prawidłowo).

Klasa klimatyczna Dozwolona temperatura otoczenia
SN od +10°C do +32°C
N od +16°C do +32°C
ST od +16°C do +38°C
T od +16°C do +43°C

Oświadczenie producenta

Producent deklaruje niniejszym, że wyrób ten spełnia zasadnicze wymagania wy nie nio nych poniżej dyrektyw europejskich:

• dyrektywy niskonapięciowej 2006/95/WE,
• dyrektywy kompatybilności elektromagnetycznej 2004/108/WE,

i dlatego wyrób został oznakowany € oraz została wystawiona dla niego deklaracja zgodności udostępniana organom nadzorującym rynek.

Geehrte Kunden,

Odpojenie od napájania

Klimatická trieda Prípustná teplota okolia
SN od +10°C do +32°C
N od +16°C do +32°C
ST od +16°C do +38°C
T od +16°C do +43°C

Prohlášení výrobce
