HASZNÁLATI ÚTMUTATÓ Sweeper 18000 3D T.I.P.

Az eredeti használati útmutató fordítása

Medence robot

EU-Megfelelési nyilatkozat

A T.I.P. Technische Industrie Produkte GmbH, saját felelelősségére kijelenti, hogy az alább megjelölt termékek az alpvető biztonsági követelményeknek és az itt felsorolt EU-irányelveknek - és azok későbbi változatainak - megfelelnek: 2014/35/EU, 2014/30/EU, 2011/65/EU.

Gratulálunk új T.I.P. berendezése megvásárlásához!

Azért, hogy minden müszaki előnyt élvezhessen, olvassa át gondosan a használati utasítást.

Sok örömet kívánunk az új berendezéshez.

Tartalomjegyzék

1. Általános biztonsági útmutatók 1
2. Rendeltetésszerű használat.... 2
3. Műszaki adatok 3
4. Szállított elemek.... 3
5. Üzembe helyezés 3
6. Karbantartás 4
7. Garancia 5
8. Alkatrészek rendelése....6
9. Szerviz 6
   Melléklet: ábrák

1. Általános biztonsági útmutatók

Olvassa el gondosan ezt a használati utasítást és ismerkedjen meg a kezelőelemekkel és a termék rendelte-tésszerű használatával. Nem felelünk olyan károkért, amelyek a használati utasítás előírásainak és útmutatásainak figyelmen kívül hagyása miatt következnek be. A használati utasítás előírásainak és útmutatásainak figyelmen kívül hagyása miatt bekövetkezett károk nem esnek a garancia alá. Jól őrizze meg ezt a használati utasítást és a készülék továbbadása esetén mellékelje.

A jelen használati útmutató tartalmát nem ismerő személyek ezt a készüléket nem használhatják.

Gyermekek nem használhatják a készülékkel.

A készülékkel korlátozott fizikai, érzékelési vagy szellemi tulajdonságokkal rendelkező személyek, illetve csekély tapasztalattal és/vagy tudással rendelkező személyek is használhatják, ha valaki felügyeli őket, vagy a készülék biztonságos használatára és az ebből fakadó veszélyekre vonatkozó útmutatásokat kapnak. Gyermekek ne játsszanak a készülékkel. Tartsa gyermekektől távol a készüléket és csatlakozóvezetékét.

A készülék nem használható, ha emberek tartózkodnak vagy állatok a vízben.

A készülék rendelkeznie kell egy maximum 30 mA névleges áramerősségű hibaáram-védőkapcsolóval (RCD/FI-kapcsoló).

Ha a készülék hálózati csatlakozó vezetéke megsérült, a veszélyek megelőzése érdekében a gyártó, a gyártó ügyfélszolgálata vagy hasonlóan képzett szakember cse-rélje ki azt.

Az alábbi szimbólumokkal jelzett utasításokra és megállapításokra különösen figyelemmel kell lenni:

Ennek az utasításnak a figyelmen kívül hagyása személyi sérüléseket és/vagy anyagi károkat okozhat.

Ezen utasítás figyelmen kívül hagyása áramütés veszélyével jár, ami személyi sérülést és/vagy anyagi károsodást okozhat.

Ellenőrizze a készüléket szállítási károsodások miatt. Kár esetén a kiskereskedőt haladéktalanul – de legkésőbb a vásárlás dátumától számított 8 napon belül - értesíteni kell.

1. FIGYELEM: Az elektromos készüléken végzett bármilyen szerelési vagy karbantartási munkálat előtt válassza le azt a hálózatról úgy, hogy dugaszát kihúzza az aljzatból. A kábel kihúzása előtt kapcsolja ki a ház áramellátó hálózatának fő biztosítékét, ha a csatlakozó vagy a konnektor nedves lenne. Soha ne szállítsa és/vagy akassza fel a készüléket a hálóza csatlakozó vezetéknél fogva.
2. Győződjön meg arról, hogy a készülék típustábláján megadott feszültség megegyezik a hálózati feszültséggel.

3. Mielött a készüléket a hálózathoz csatlakoztatja, győződjön meg arról, hogy a kábelen és a készüléken semmilyen sérülés sincs.

4. A csomagolóanyagok veszélyesek lehetnek (pl. műanyag zacskók) - ezért gyermekek, állatok és olyan személyek elől, akik nincsenek tudatában cselekedeteiknek, hozzáférhetetlen helyen kell tartani azokat.

5. Csak olyan tartozék alkatrészeket használjon, amelyek a szállított elemek között szerepelnek, illetve a kezelési útmutatóban meg vannak adva. Nem jóváhagyott tartozék alkatrészek használata ronthatja a biztonságot.
6. A készülék minden olyan használata, amelyre ez az útmutató nem tér ki, veszélyes lehet, ezért el kell kerülni.
7. Használat előtt a készüléket minden alkatrésszel megfelelően össze kell szerelni. Ellenőrizze, hogy az aljzat és a készülék csatlakozója használható-e egymással.
8. Soha ne fogja meg nedves kézzel a hálózati csatlakozót.
9. Karbantartás és tisztítás előtt, valamint használat után kapcsolja ki a készüléket, és húzza ki a hálózati csatlakozót.
10. Ne hagyja a készüléket felügyelet nélkül és gyermekek vagy olyan személyek által elérhető távolságban, akik nincsenek tudatában cselekedeteiknek.
11. A gyermekeket felügyelni kell, hogy ne játsszanak az elektromos készülékkel.
12. Váratlan esemény esetén (pl. tisztítószerekkel vagy vegyszerekkel való érintkezés) bő tiszta vízzel tisztítsa meg a gépet.
13. Meghibásodás esetén mindig húzza ki a hálózati csatlakozót a veszély elkerülése érdekében.
14. Soha ne hagyja a készüléket felügyelet nélkül működés közben.
15. Gondosan ellenőrizze, hogy a hálózati csatlakozóvezeték, a készülék háza vagy egyéb részei nem sérültek-e; ha igen, semmiképpen ne használja a készüléket, és javíttassa meg az ügyfélszolgálattal.
16. Hosszabbítókábel használata esetén ellenőrizze, hogy azok megfelelőek-e az adott alkalmazáshoz, száraz felületen vannak-e elhelyezve, és védve vannak-e fröccsenő víz ellen.
17. Szerviz- és javítási tevékenységeket csak képzett szakemberek végezhetnek. A készülék meghibásodott alkatrészeit csak eredeti alkatrészekkel szabad pótolni.
18. A gyártó nem vállal felelősséget az olyan személyi sérülésekért és anyagi károkért, amelyek a készülék nem rendeltetésszerű használatára vagy az útmutatóban szereplő utasítások be nem tartására vezethetők vissza.

1.1. Speciális biztonsági utasítások a medencetisztító robothoz és kapcsolódobozhoz

• A készüléket csak vízben szabad üzemeltetni, víz nélkül soha, mert az különben károsodáshoz vezethet. Soha ne használja a készüléket a szűrőzsák nélkül.
• A kapcsolódoboz felállításakor tartson 3 m-es biztonsági távolságot a medencétől.
• A készüléket megfelelő helyre szerelje fel a mellékelt tartó segítségével. A kapcsolódobozt lazán lábazatokon vagy hasonló alapzatokon nem, hanem csak sík és szilárd alapon szabad elhelyezni, vagy a tartóval kell rögzíteni.
• Biztosítani kell, hogy a kapcsolódoboz ne csúszhasson a vízbe, mert a medencetisztító robot - nem megfelelő rögzítés, vagy a víztől való túl kis távolság esetén - esetleg behúzhatja azt a medencébe.
• A készülék nem használható, ha emberek vagy állatok tartózkodnak a vízben. Esőben ne használja a készüléket.
• Ne mozgassa a készüléket a kábelénél húzva.

2. Rendeltetésszerű használat

Ez a készülék magán, háztartási használatra alkalmas, ipari célokra nem. A készüléket csak szennyeződésektől való megtisztításra, és ezek eltávolítására használja az uszodákban.

A készülék nem alkalmas sós vizű medencék tisztítására, a külső- és üzemi hőmérséklet nem lehet magasabb, illetve alacsonyabb a műszaki adatoknál megadott legmagasabb, illetve legalacsonyabb hőmérsékletnél.

A készülék csak rögzített falú medencékben használható. Nem alkalmas pop-up medencékhez, túlfolyó medencékhez és beépített lépcsővel ellátott medencékhez.

3. Müszaki adatok

Típus	Sweeper 18000 3D
Motor	150 Watt
A kapcsolódoboz kimeneti feszültsége	24 V (DC)
A kapcsolódoboz bemeneti feszültsége	230 V~ / 50 Hz
Csatlakozóvezeték	18 m
Hálózati kábel	1,8 m
Max. szállítási mennyiség	18 000 l/óra
Legnagyobb bemerítési mélység	3 m
Max. medenceméret	70 m^3
Szűrőkapacitás	100 μm
Üzemi hömérséklet	10–35 °C
Működési időopciók	3
Védettségi fokozat / a robot védelmi osztálya	IPX8 / III (kisfeszültség-védelem) [IMAGE]
Védettségi fokozat / a kapcsolódoboz védelmi osztálya	IPX4 / I [IMAGE]
Nettó súly	12,5 kg
Cikkszám:	30455

4. Szállított elemek

A termékkel szállított elemek a következők:

Medencetisztító robot csatlakozókábellel, kapcsolódoboz (trafó) csatlakozókábellel, szűrőkosarak, kezelési útmutató.

Örizze meg a csomagolást lehetőség szerint a garancia időtartamának lejártáig. Ártalmatlanítsa a csomagolóanyagot környezetkímélően.

5. Üzembe helyezés

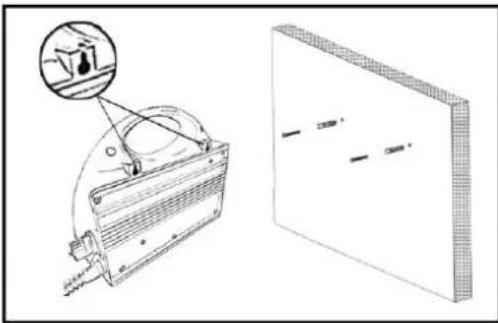

5.1 A kapcsolódoboz elhelyezése:

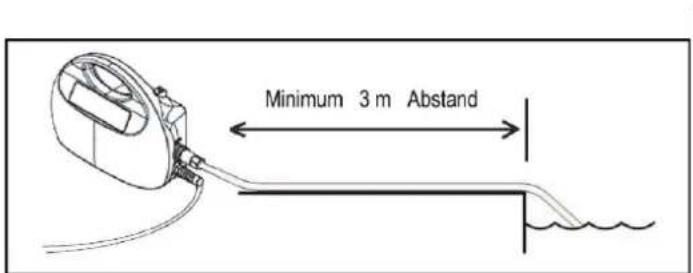

A kapcsolódobozt a medence szélétől legalább 3 méteres biztonsági távolságra (1. ábra) falhoz, kerítéshez, oszlophoz, melléképülethez vagy sík és szilárd alapra kell rögzíteni. Ehhez használja a hátoldalon kialakított füleket (2. ábra). Ügyeljen arra, hogy a tisztító berendezés a medence minden sarkáig és széléig el tudjon érni.

A kapcsolódobozt közvetlen napsugárzástól és esötöl védve helyezze el.

Javasoljuk, hogy a készüléket FI védőkapcsolóval ellátott áramkörhöz csatlakoztassa.

Minimum 3 m Abstand

1. ábra

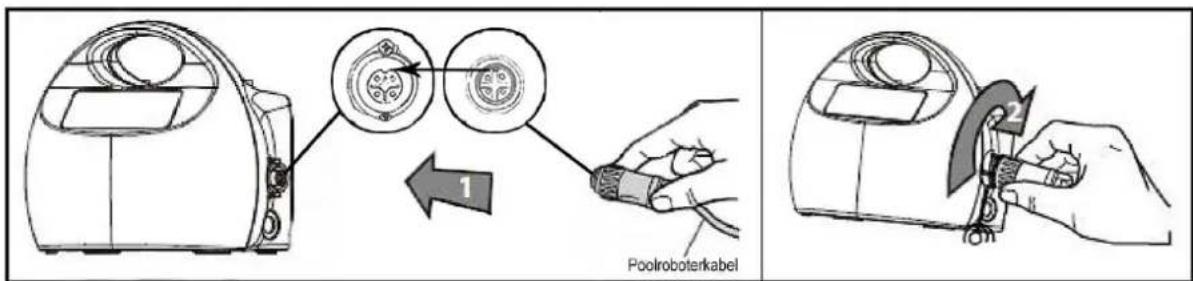

5.2 A medencetisztító robot csatlakoztatása a kapcsolódobozhoz:

Csavarozza le a kapcsolódoboz kábelcsatlakozásának védőkupakját, és csatlakoztassa a medencetisztító robot kábelcsatlakozóját (3.1. ábra). Ezt követően erősen forgassa el az óramutató járásának irányába (3.2. ábra). Szétszereléskor vagy téli leállításkor ne felejtse el lecsavarni a kábelcsatlakozást, és helyezze vissza a védőkupakot a csatlakozásra. A készüléket ezután száraz és fagymentes helyen kell tárolni.

Poolroboterkabel

3.1. ábra 3.2 ábra

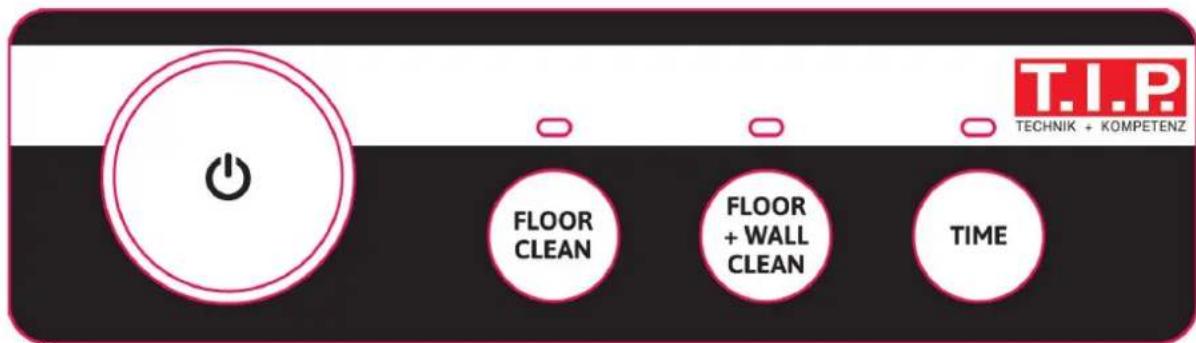

5.3 A készülék indítása:

Óvatosan és lassan merítse a tisztítóberendezést a medencébe a fogantyú segítségével. Ügyeljen arra, hogy a tisztítóberendezést mindig alsó oldalával engedje a medence falához, majd később ugyanigy vegye ki.

Csatlakoztassa a kapcsolódoboz hálózati vezetékét. Az aktuálisan kiválasztott mód LED-kijelzése világít. Ekkor a medence méretétől és szennyezettségétől függően két üzemmód közül választhat.

Lehetséges üzemmódok:

Indítás/leállítás ⏻ Ezzel tudja elindítani és leállítani a készüléket

Floor clean: A készülék csak a medence alját tisztítja

(Figyelem: a medence falának és aljának átmenetétől függően lehetséges, hogy a készülék a falra is áthalad)

Floor + wall clean: A készülék a medence alját és falait tisztítja

Time: Az indítás előtt többszöri megnyomással kiválaszthatja a tisztítás időtartamát

2 óra: piros fény

3 óra: zöld fény

5 óra: kék fény

Először válassza ki a kívánt üzemmódot az adott gomb egyszeri megnyomásával.

Ezután állítsa be a kívánt időt (TIME), és hagyja jóvá az „Indítás/leállítás” gombbal (☐). A készülék elindítja a ti-sztító üzemet. Ha idő előtt meg akarja szakítani a készülék működését, nyomja meg újra az "Indítás/leállítás" gombot (☐)

A ciklus befejeztével a tisztítóberendezés automatikusan leáll. Válassza le a kapcsolódoboz hálózati vezetékét az elektromos hálózatról. A robotot óvatosan húzza maga felé a felszínre a kábel segítségével. Közben ügyeljen arra, hogy alsó oldala a medence falának irányába álljon. A fogantyújánál fogva vegye ki lassan a medencetisztító robotot a medencéből, és hagyja, hogy a benne lévő víz lecsöpögjön a medence felett.

6. Karbantartás

FIGYELEM: Az elektromos készüléken végzett bármilyen szerelési munkálat előtt válassza le azt a hálózatról úgy, hogy dugaszát kihúzza az aljzatból.

Ne használjon agresszív oldószereket vagy tisztítószereket.

A vegyszereket (pl. klórt) tartalmazó medencevizet ne engedje a pázsitra vagy növényekre.

H

• Válassza le a készüléket az áramforrásról.
• Helyezze a tisztítóberendezést sík felületre.

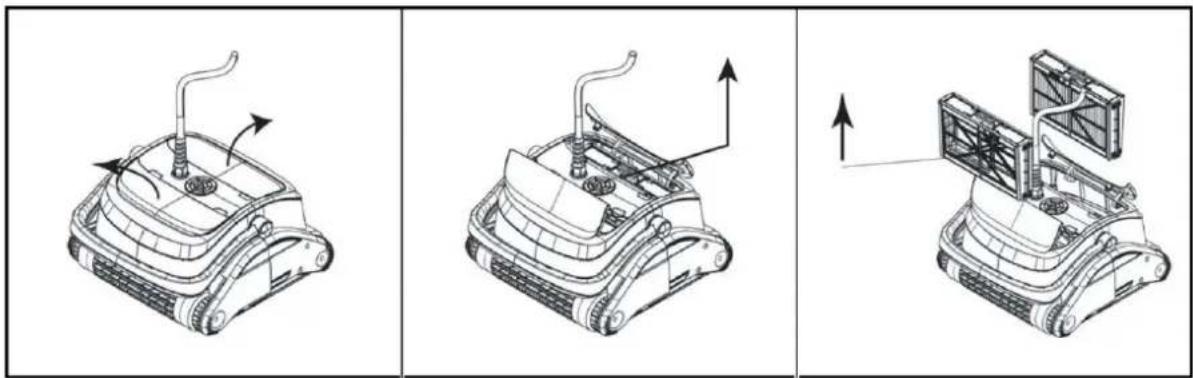

• Nyissa fel a két fedelet, és vegye ki a szűrőkosarakat (5. ábra).
• Távolítson el minden szennyeződést és vizet a medencetisztító robot belsejéből.
• Rendszeresen tisztítsa meg a szűrőkosarakat is úgy, hogy az oldalsó rácsokat felfelé tolja, majd ezeket alaposan megtisztítja és kiöblíti (6. ábra).
• A tisztítási intervallumok a vízszennyezettség mértékétől függenek.
• A készüléket fordított sorrendben szerelje össze, ha újra használni szeretné (7. ábra).

Megjegyzés: Bármilyen típusú javítást csak képzett szakemberek végezhetnek.

Fagy esetén a készülékben maradó víz megfagyása jelentős károkat okozhat. Ezért fagypont alatti hőmérséklet esetén a készüléket ki kell venni a tisztítandó közegből, és teljesen ki kell üríteni. A készüléket száraz, fagymentes helyen tárolja.

7. Garancia

Ezt a berendezést a legmodernebb módszerek szerint gyártottuk és ellenőriztük. Az értékesítő garanciát nyújt a kifogástalan anyagra és hibamentes elkészítésre a mindenkori ország törvényes előírásai szerint, amelyben a berendezést vásárolják. A garancia ideje a vásárlás napjától kezdődik az alábbi feltételek szerint:

A garancia ideje alatt minden olyan hibát a költségek térítése nélkül megszüntetünk, amely anyag- vagy gyártási hibára visszavezethető. A reklamációkat közvetlenül annak megállapítása után jelenteni kell.

A garanciaigény a vevő vagy harmadik személy általi beavatkozás esetén megszűnik. Azok a károk, amelyeket szakszerűtlen bánásmód és kezelés, helytelen felállítás vagy tárolás, szakszerűtlen csatlakoztatás vagy telepítés vagy vis major vagy egyéb külső befolyás okozott, nem esnek a garanciális teljesítés alá.

A gyorsan kopó alkatrészek, mint pl. a járókerék, csúszógyűrű tömítések, membránok és nyomáskapcsolók nem esnek a garancia alá.

Minden alkatrészt a legnagyobb gondossággal és nagy értékű anyagok felhasználásával gyártunk, és hosszú élettartamra vannak tervezve. A kopás azonban függ a használat jellegétől, annak intenzitásától és a karbantartási időközöktől. Ebben a használati utasításban található telepítési és karbantartási útmutatók betartása ezért döntően hozzájárul a kopó alkatrészek élettartamához.

Reklamációk esetén fenntartjuk a jogot a hibás részek javítására, pótlására vagy a berendezés cseréjére. A kicserélt alkatrészek a mi tulajdonunkba kerülnek. Kártérítési igények ki vannak zárva, amennyiben a károkat szándékosan okoztak vagy a gyártó súlyos gondatlanságából fakadnak.

További igények a garancia alapján nem állnak fenn. A vásárlónak a garancia igényét a vásárlást bizonyító nyugta bemutatásával kell igazolnia. A garancia igényt abban az országban lehet érvényesíteni, ahol a berendezést megvásárolták.

Különleges útmutatások:

1. Ha az Ön berendezése már nem működik jól, először azt vizsgálja meg, hogy kezelési hiba történt-e vagy olyan ok áll fönn, amely nem vezethető vissza a berendezés meghibásodására.
2. Amennyiben meghibásodott berendezését javítani hozza vagy beküldi, mindenképp mellékelje az alábbi dokumentumokat:

- Nyugta a vásárlásról

- A fellépett hiba leírása (egy lehetőleg pontos leírás megkönnyíti a jó ütemű javítást).

1. Mielőtt meghibásodott berendezését javítani hozná vagy küldené, távolítson el, kérjük, minden pótlólag hozzáillesztett alkatrészt, amelyek a berendezés eredeti állapotában nem voltak meg. Ha a berendezés visszajuttatásánál ilyen alkatrész hiányozna, azért nem vállalunk felelösséget.

8. Alkatrészek rendelése

Alkatrészeket leggyorsabban, legegyszerűbben és legolcsóbban az interneten át lehet rendelni. A honlapunk www.tip-pumpen.de rendelkezik komplett alkatrész áruházzal, ahol néhány kattintással intézhető a rendelés. E-zen kívül ott hozunk nyilvánosságra információkat és értékes tippeket adunk a termékeinkkel és a tartozékokkal kapcsolatban, új berendezéseket mutatunk be és az aktuális trendekről és innovációkról is tájékoztatjuk a szivattyú technológia területéről.

9. Szerviz

Garanciális igények vagy működési zavarok esetén keresse fel a vásárlás helyét.

Szükség esetén az aktuális kezelési útmutató pdf-változatát a [e-mail] e-mail címen igényelheti.

Csak EU-országok számára

Elektromos készüléket soha ne dobjon a háztartási hulladék közé!

A 2012/19/EU számú, az elektromos és elektronikai berendezések hulladékaival foglalkozó EU-irányelv és annak a nemzeti jogba való átültetése alapján az elhasználódott elektromos berendezéseket külön kell gyűjteni és gondoskodni kell róla, hogy a környezetvédelmi előírásoknak megfelelő újrahasznosításra kerüljenek. Ezzel kapcsolatos kérdéseivel keresse meg a hulladék ártalmatlanításával foglalkozó helyi vállalkozást.
