HASZNÁLATI ÚTMUTATÓ FX-WKS1700 Fuxtec

Sok örömet és sikert kívánunk új tűzifa körfűrésze használatához.

MEGJEGYZÉS:

E gép gyártója a hatályos termékfelelősségi törvény szerint nem felelős a gépen esett vagy a gép által okozott károkért a következő esetekben:

- Szakszerűtlen kezelés.

- A kezelési útmutató be nem tartása.

- Illetéktelen javítás.

- „Nem eredeti pótalkatrészek” beépítése és cseréje.

• „Nem rendeltetésszerű használat”.

- A villamos berendezés működésképtelensége a villamos előírások és a VDE 0100, valamint a DIN 57113 / VDE0113 előírásainak be nem tartása esetén.

Javasoljuk, hogy:

A telepítés és üzembe helyezés előtt borítótól borítóig olvassa el a kezelési útmutatót.

Kezelési útmutatónkból megismerheti gépét és elsajátíthatja a rendeltetésszerű használatához szükséges ismereteket.

A kezelési útmutató fontos információkat tartalmaz arról, hogyan dolgozhat a géppel biztonságosan, szakszerűen és gazdaságosan, hogyan előzheti meg a baleseteket, csökkentheti a javítási költségeket és az időkieséseket, és növelheti a gép megbízhatóságát és élettartamát.

A jelen kezelési útmutató biztonsági rendelkezésein túl feltétlenül tartsa be országa előírásait is a gép üzemeltetése kapcsán. A szennyeződés és nedvesség ellen műanyag tokba csomagolt kezelési útmutatót tartsa a gép közelében. Munkába állás előtt minden kezelő olvassa el, és gondosan tartsa be előírásait. A gépen csak olyan személyek dolgozhatnak, akiket betanítottak a gép használatára és megismertettek a kapcsolatos veszélyforrásokkal. Tartsa be a kezelők minimális életkorára vonatkozó rendelkezést.

A jelen kezelési útmutató biztonsági rendelkezésein és országában a gép üzemeltetésére vonatkozó előírásokon túl feltétlenül tartsa be a fafeldolgozó gépek üzemeltetésére vonatkozó általánosan elismert műszaki szabályokat is.

Általános információk

A kicsomagolás után ellenőrizze az összes rész meglétét és sérülésmentességét. A rendellenességekről haladéktalanul értesítse a szállítmányozót és a gyártót.

Későbbi reklamációkat nem fogadunk el.

A használatba vétel előtt ismerje meg a gépet a kezelési útmutatóból.

Csak eredeti tartozékokat, pótalkatrészeket és fogyóeszközöket használjon. Ezeket szakkereskedőjétől szerezheti be.

Rendelésnél adja meg a gép cikkszámát, típusát és gyártási évét.

Biztonsági utasítások ⚠️

- A kezelési útmutatóban az Ön biztonságával kapcsolatos helyeket ez a szimbólum jelöli.

Általános biztonsági utasítások

• Tartsa be az összes biztonsági utasítást a fűrész használata előtt és közben.
• Vigyázzon ezekre a biztonsági utasításokra.
• Használaton kívül tárolja a gépet száraz, zárt helyen, ahol nem férnek hozzá gyermekek.
• Tartsa élesen és tisztán a szerszámokat, hogy jobban és biztonságosabban dolgozhasson velük.
• Figyeljen arra, amit csinál. Dolgozzon ésszel. Ne használja a szerszámot, ha fáradt.
• Ne használjon olyan szerszámot, amelynek a kapcsolója nem működik.
• Figyelmeztetés! Más szerszámok és tartozékok használata sérülésveszélyt okozhat.
• Figyelmeztetés: A kézikönyvünkben előírt karbantartási munkák megkezdése előtt húzza le a gyújtógyertya pipáját.
• Adja tovább ezeket a biztonsági utasításokat mindenkinek, aki a géppel dolgozik.
• Vigyázat! A forgó fűrészlap veszélyes a kézre és az ujjakra.
• Vigyázzon, hogy ne érje eső a fűrészgépet, és ne használja nedves vagy vizes környezetben.
• Gondoskodjon a jó világításról.
• Ne használja a fürészgépet gyúlékony folyadékok vagy gázok közelében.
• Viseljen megfelelő munkaruhát! A bő ruházatot és az ékszereket bekaphatja a forgó fűrészlap.
• Ha a szabadban használja a fűrészgépet, javasoljuk, hogy viseljen csúszásmentes lábbelit.
• Ha hosszú a haja, viseljen hajhálót.
• Kerülje a rendellenes testtartást

- A gépet csak 16. életévét betöltött személy kezelheti.

- Tartsa távol a gyermekeket a járó motorú géptől.

- Tartsa tisztán a munkahelyet a fahulladékoktól és oda nem való tárgyaktól.

- A munkahelyi rendetlenség balesetveszélyes.

- Ne hagyja, hogy a szerszámhoz nyúljanak illetéktelenek, különösen gyermekek. Tartsa öket távol a munkahelytöl.

- Nem szabad a gépen dolgozó személy figyelmét elvonni.

- Ellenőrizze a motor és a fűrészlap forgásirányát. Csak olyan fűrészlapok használjon, amelynek a legnagyobb megengedett fordulatszáma meghaladja a körfűrész orsófordulatszámát és kerületi sebessége a vágandó anyag megengedett vágási sebességét.

- A fürészlapot tilos a hajtás kikapcsolása után oldalirányú nyomással fékezni.

- Csak jól megélezett, nem repedt és nem deformált fürészlapot építsen be.

- Ne használjon erősen ötvözött gyorsacél (HSS acél) anyagú körfűrészlapot.

- Csak a gyártó által ajánlott, EN 847-1 szabványos, figyelmeztető felirattal ellátott fűrészlapot használjon; a fűrészlap cseréje során ügyeljen arra, hogy a fűrészlap vágási szélessége ne legyen kisebb, törzsvastagsága pedig ne legyen nagyobb a hasítóék vastagságánál.

- A hibás fűrészlapot haladéktalanul ki kell cserélni.

- Ne használjon olyan fűrészlapot, amely nem felel meg a jelen használati utasítás paramétereinek.

- Tilos a gép biztonsági berendezéseit leszerelni vagy használhatatlanná tenni.

- Cserélje ki az asztalbetétet, ha elhasználódott.

- Mindig a fürészlap oldala mellett dolgozzon, ne vele szemben.

- Ne terhelje meg a gépet annyira, hogy leálljon.

- Ügyeljen arra, hogy a levágott fadarabokat a fűrészlap fogkoszorúja ne kapja el és ne szórja ki.

- Ne próbáljon járó fűrészlap mellett eltávolítani szilánkokat, forgácsokat vagy beszorult fadarabokat.

- Hibaelháritás vagy beszorult fadarabok eltávolítása előtt kapcsolja ki a gépet. – Húzza le a gyújtógyertya pipáját –

- Az asztalbetétet a fürészhorony kiütött helyzetében újítsa fel. – Húzza le a gyújtógyertya pipáját –

- Át- és beállítási, mérési és tisztítási munkákat csak a motor leállítása után végezzen. – Húzza le a gyújtógyertya pipáját –

- A bekapcsolás előtt ellenőrizze, hogy nem maradt-e a gépben kulcs és beállítószerszám.

- A munkahelyröl távozás előtt állítsa le a motort és húzza le a gyújtógyertya pipáját.

- Minden védő- és biztonsági berendezést szereljen a helyére rögtön a javítás vagy karbantartás befejeztével.

- Tartsa be a gyártó biztonsági, munkavégzési és karbantartási utasításait, valamint a műszaki adatok között megadott méretkorlátokat.

- Tartsa be a vonatkozó baleset-elhárítási előírásokat és az általános biztonsági és munkavédelmi szabályokat.

- Ne használjon elégtelen teljesítményű gépeket nehéz munkákra.

- Gondoskodjon a stabil munkavégzési helyzetéről és mindig tartsa meg egyensúlyát.

- Ellenőrizze a szerszámot, hogy nem sérült-e!

- A szerszám használatba vétele előtt gondosan ellenőrizze a biztonsági berendezések és a könnyebben sérült részek kifogástalan és rendeltetésszerű működését.

- Ellenőrizze, hogy a mozgó részek kifogástalanul működnek, nem szorulnak és nem sérültek-e. A szerszám biztonságos üzemeltetése megköveteli, hogy minden része helyesen legyen felszerelve és az összes feltételt betartsák.

- A sérült védőberendezéseket márkaszervizzel szakszerűen ki kell javíttatni vagy cseréltetni, ha a használati utasítás nem rendelkezik másként.

- Ez a szerszám megfelel a vonatkozó biztonsági előírásoknak. A gépen javításokat csak szakember végezhet, eredeti pótalkatrészekkel; ellenkező esetben balesetet szenvedhet a gép használója.

- A fűrészlap és a gép (és védőberendezései) minden meghibásodását az észlelését követően haladéktalanul jelentse a biztonsági felelősnek.

- A gépet kizárólag a mozgatására kijelölt részeinél fogva szabad mozgatni és szállítani, védőberendezéseinél fogva tilos.

- Minden kezelőt meg kell tanítani a gép használatára, beállítására és kezelésére.

- Ne fűrészeljen olyan fadarabokat, amelyekben idegen tárgyak, pl. huzalok, kábelek vagy kötelek vannak.

- Csak éles fürészlappal használja a gépet

- A kezelőket tájékoztatni kell a zajkibocsátást befolyásoló tényezőkről (pl. kisebb zajkibocsátásra tervezett fűrészlapok, a fűrészlap és a gép gondozása).

- Viseljen alkalmas személyi védőfelszerelést. A következők tartoznak ide:

- Fülvédö, a halláskárosodás ellen.

- Légzésvédő, a veszélyes por belélegzése ellen.

- Szemvédő az idegen testek szembe kerülése ellen.

- Biztonsági cipő a leeső tárgyak ellen.

- Kesztyű a fürészlapok és durva fürészelt anyagok kezeléséhez. A fürészlapot védőtokban kell hordozni, ha lehet.

A kezelők betanítása

- Adja tovább ezeket a biztonsági utasításokat mindenkinek, aki a géppel dolgozik.

- A gépet csak 18. életévét betöltött személy kezelheti. Az oktatásban részt vevő személyeknek legalább 16 évesnek kell lenniük, de ők csak felügyelettel dolgozhatnak a gépen.

- Nem szabad a gépen dolgozó személy figyelmét elvonni.

- Tartsa távol a gyermekeket a hálózatra kötött géptől.

- Viseljen szoros ruházatot. A munkakezdés előtt vegye le nyakláncát, gyűrűit és karóráját.

- A gépen található összes biztonsági és veszélyre vonatkozó utasítást vegye figyelembe és tartsa olvasható állapotban.

- Legyen óvatos a munkavégzésnél: A forgó vágószerszám veszélyes lehet a kézre és az ujjakra.

- Munka közben rendszeresen tartson szüneteket.

- Munka közben viseljen biztonsági cipőt és védőruházatot.

Rendeltetésszerű használat

- A tűzifa-körfűrészt kizárólag az ajánlott szerszámmal és kizárólag fa aprítására szabad használni.

- A gép megfelel az EK gépekkel kapcsolatos aktuális irányelvének.

- A gép egy műszakos munkára készült, S 6 = 40% bekapcsolási időhányaddal.

- A fürész legfeljebb 1 m hosszú és legalább ∅ 60 mm tűzifa hasábok keresztdarabolására készült.

- A hasábok átmérőjétől függetlenül egyszerre csak egy hasábot szabad a himbába helyezni.

- A gépen található összes biztonsági és veszélyre vonatkozó utasítást vegye figyelembe.

- A gépen található összes biztonsági és veszélyre vonatkozó utasítást hiánytalanul tartsa olvasható állapotban.

- A gépet zárt helyen használva gondoskodni kell elszívó berendezésről.

- A gépet csak müszakilag kifogástalan állapotban, valamint a rendeltetésének megfelelően, biztonság- és veszélytudatosan, a használati útmutató figyelembe vételével szabad használni! Különösen a biztonságot hátrányosan befolyásoló üzemzavarokat haladéktalanul hárít(tas)sa el!

- Tartsa be a gyártó biztonsági, munkavégzési és karbantartási előírásait, valamint a műszaki adatok között megadott méretkorláto-kat.

- Tartsa be a vonatkozó baleset-elhárítási előírásokat és az általános biztonsági és munkavédelmi szabályokat.

- A gépet csak olyan személy üzemeltetheti, tarthatja karban és javíthatja, akit ezzel megbíztak és a veszélyekkel kapcsolatban

kioktattak. Ha a berendezésen önkényes változtatást hajt végre, az ebböl eredő károkért a gyártó nem vállal felelösséget.

- A gépet kizárólag a gyártó eredeti tartozékaival és szerszámaival szabad használni.

- Minden ettől eltérő használat nem rendeltetésszerűnek minősül. Az ebből eredő károkért a gyártó nem felel; a kockázatot egyedül a használó viseli.

- Kizárólag az EN 847-1 európai szabványnak megfelelő fűrészlapokat szabad behelyezni.

- Ügyeljen a kellően erős világításra.

- Ügyeljen a gép stabil felállítására.

- A gép környezetéből távolítsa el a botlásveszélyes akadályokat.

- Elszívó nélkül csak a szabadban üzemeltethető a gép.

Maradék kockázatok ⚠

A gép a technika jelenlegi állása és az elismert biztonságtechnikai előírások szerint készült. Használata közben azonban jelentkezhetnek maradék kockázatok.

A munkadarab szakszerűtlen vezetésekor a forgó fűrészlap veszélyes lehet a kézre és az ujjakra.

A fapor és faforgács veszélyeztetheti az egészséget.

Feltétlenül viseljen személyi védőeszközöket, például szemvédőt és porálarcot.

A zaj is veszélyeztetheti az egészséget. A munka során keletkező zaj meghaladja a megengedett szintet. Feltétlenül viseljen személyi védőeszközöket, például hallásvédőt.

Nem előírásszerű villamos csatlakozóvezeték használatakor áramütésveszély jelentkezhet.

A nem nyilvánvaló maradék kockázatok minden elővigyázatosság ellenére sem szüntethetők meg.

Minimálisra csökkenthetők azonban a „Biztonsági utasítások”, a „Rendeltetésszerű használat” és a kezelési útmutató együttes betartásával.

A hibás fűrészlap sérülést okozhat. Rendszeresen és minden használat előtt ellenőrizze épsegét

Különleges tartozék használatakor annak kezelési útmutatóját is olvassa el gondosan és tartsa be maradéktalanul.

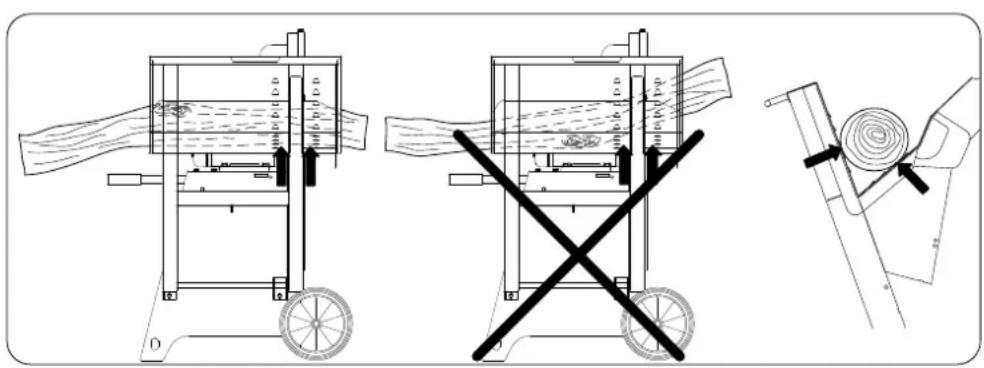

A fát mindig mindkét oldalán a fűrészlapot a prizma a rocker többit. (lásd a nyilakat)

Műszaki adatok
		FX-WKS1700
Cikkszám 59051039922
Építési méretek
Teljes hossz mm 1270
Teljes szélesség mm 730
Teljes magasság mm 1130
Lengőkartartó mm 670
Fűrészlap ø mm 700
Motor üresjárati fordulatszáma	1/min 14	00
Vágási seb. Fűrészlap m/sec 52
Tömeg kg 92
Meghajtás
Motor V/Hz 380 - 420	50
P1 felvett teljesítmény	kW	5,2
P2 leadott teljesítmény	kW	3,58
Üzemmód		S6 / 40%
Névleges áram	A	10
Munkavégzési adatok
Kerek fa vágási magas-sága	max. mm	240
	min. mm	60
Fordulóvágás max. mm	250
Hasábfa	max. mm	380x240
A műszaki változások jogát fenntartjuk!

Szállított elemek

Himbás körfürész

Imbusz- vagy villáskulcs

Reteszelöcsap

Kezelési útmutató

Összeszerelés

A gépet Ön teljesen összeszerelve és ezáltal üzemkész állapotban kapja kézhez.

Felállítás és beállítás

Helyezze szilárd alapra a gépet. Ügyeljen stabil állására.

A munkahely legyen jól megvilágítva.

A gép környezetéből távolítsa el a botlásveszélyes akadályokat.

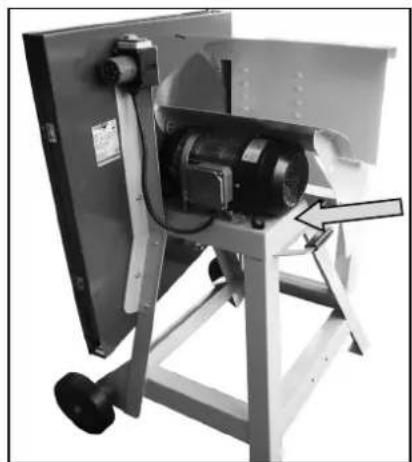

A gép szállítása

Himbazár

- A himbás körfűrész szállítása előtt állítsa az (1) helyzetbe a himbazárat.

Zajértékek

Az EN 23746 szerint a hangteljesítmény szintre, ill. az EN 31202 szerint (k3 helyesbítési tényező kiszámítása az EN 31204 A.2. függeléke szerint) a hangnyomás szintre a munkavégzés helyén meghatározott zajkibocsátás értéke megfelel az ISO 7904 szabvány A. függelékében megadott munkavégzési körülményeknek.

Hangerőszint dB
semleges LwA / feldolgozás LwA	98 / 104
Hangnyomás munkahelyi dB
semleges LqAeq / feldolgozás LqAeq	89 / 95

A megadott értékek kibocsátási értékek, és ugyanakkor nem feltétlenül tükrözik a biztonságos munkahelyi értékeket. Bár van összefüggés az emissziós és immissziós szint, akkor lehet megbízhatóan levezetni, hogy további elővigyázatossági intézkedésekre van szükség, vagy sem. Befolyásoló tényezők a jelenlegi, munkahelyi immissziós tartalmazza a természet a dolgozószoba, egyéb zajforrások, például a gépek számát és más szomszédos műveleteket. A megengedett üzemi adatok változhatnak országonként. Azonban az információ lehetővé teszi a felhasználó számára, hogy értékelje a veszélyek és kockázatok.

A gép csatlakoztatása a hálózatra

• Ellenőrizze a hálózati csatlakozóvezetékeket. Ne használjon hibás vagy sérült vezetéket. Lásd: Elektromos csatlakoztatás.
• Ellenőrizze a motor és a szerszám forgásirányát; lásd: „Elektromos csatlakoztatás”
• A gépen villamos bekötési, javítási és karbantartási munkálatokat kizárólag szakemberek végezhetnek.
• Hibaelhárítás előtt kapcsolja ki a gépet. Húzza ki a hálózati csatlakozót.
• A munkahelyröl távozás előtt állítsa le a motort. Húzza ki a hálózati csatlakozót.
• A legkisebb helyváltoztatás előtt is válassza le a gépet minden külső energiaforrásról! Újbóli üzembe helyezése előtt a gépet előírásszerűen csatlakoztassa vissza a hálózatra!
• Az üzemeltetés helyén az áramellátást legfeljebb 30 mA-es különbségi áramú érintésvédelmi relével biztosítsa.
• A villamos csatlakozóvezetékek feleljenek meg a vonatkozó VDE és DIN előírásoknak és a helyi EVE követelményeknek.
• Csak H 07 RN jelölésű csatlakozóvezetéket használjon. A csatlakozó kábelen kötelező a nyomtatott típusmegnevezés megléte.

⚠️ Sérült villamos csatlakozóvezetékek

A villamos csatlakozóvezetékeken gyakran sérült a szigetelés.

Lehetséges okok:

• Becsípődés, ahol ablak- vagy ajtónyíláson vezetik át a vezetéket.
• Megtörés, amikor szakszerűtlenül vezetik vagy rögzítik a vezetéket.
• Elnyíródás, amikor áthajtanak a vezetéken.
• A szigetelés felkúszása, amikor kirántják a konnektorból.
• Repedés a szigetelés elöregedése miatt. Az ilyen sérült szigetelésű villamos csatlakozóvezetékek É LETVESZÉLYESEK, tilos használni őket!

Rendszeresen ellenőrizze a villamos csatlakozóvezeték épsegét. Ügyeljen arra, hogy az ellenőrzéskor feszültségmentes legyen a vezeték. A villamos csatlakozóvezetékek feleljenek meg a vonatkozó VDE és DIN előírásoknak és a helyi EVE követelményeknek. Csak H 07 RN jelölésű csatlakozóvezetéket használjon. A csatlakozó kábelen kötelező a nyomtatott típusmegnevezés megléte.

• A hosszabbító vezetékek keresztmetszete 25 m hosszúságig 1,5 mm ^2 , e felett legalább 2,5 mm ^2 legyen.
• A hálózati csatlakozást 16 A-es lomha biztosítékkal kell levédeni.

⚠️ Háromfázisú motor

A hálózati feszültség 380÷420 V / 50 Hz legyen.

• A hálózati csatlakozó és hosszabbító vezetékek öteresek legyenek (3 fázis, N és védőföld).
• A hosszabbító vezetékek keresztmetszete legalább 1,5 mm ^2 legyen.
• A hálózati csatlakozást legfeljebb 16 A-es biztosítékkal kell levédeni.
• A hálózatra csatlakoztatás vagy helyváltoztatás során ellenőrizze a forgásirányt, szükség esetén cserélje fel a polaritást (módosul a forgásirány).

A hálózati feszültség 220÷240 V / 50 Hz legyen.

• A hosszabbító vezetékek keresztmetszete 25 m hosszúságig legalább 1,5 mm², e felett legalább 2,5 mm² legyen.
• A hálózati csatlakozást legfeljebb 16 A-es biztosítékkal kell levédeni.

⚠️ A villamos berendezés bekötését és javítását villanyszerelő végezze!

A termékkel kapcsolatos levelezés, tudakozódás során adja meg a következő adatokat:

• A motor gyártója, típusa
- A motor áramneme
• A gép adattábláján feltüntetett adatok
• A villamos vezérlés adatai

A motor visszaküldésekor mindig a teljes meghajtóegységet küldje vissza, a villamos vezérléssel együtt.

A motor fékberendezése

A fék 10 másodpercen belül állóra fékezi a fürésztengelyt hajtó motort.

A villamos fék max. 14 másodperc elteltével kikapcsol.

Ha a fékezés 10 másodpercnél tovább tart, a gépet nem szabad tovább használni, mert rossz a fékje. A gépet feltétlenül le kell választani a táphálózatról. A hiba elhárításával csak villamos szakembert szabad megbízni.

Üzemmód / bekapcsolási idő

A villanymotor S 6 = 40 % üzemmódra van méretezve.

S6 = folyamatos üzem szakaszos terheléssel

40% = 10 percböl 4 perc terhelés, 6 perc üresjárat

A túlterhelt a motort automatikus leállítja a tekercsében elhelyezett termosztát. A (változó idötartamú) lehülés után a motor ismét bekapcsolható.

Elektromos csatlakoztatás

• A gépet CEE dugasszal kell a hálózatra csatlakoztatni, tápvezetékét 16 amperes biztosítékkal kell védeni.
• A gépet az üzemi kapcsolójával kell bekapcsolni, hogy elinduljon a fürésztengely.
• Ellenőrizze a forgásirányt! (szükség esetén cserélje fel a polaritást)
• Kikapcsolás után a fürésztengelyt 10 másodpercen belül állóra fékezi a fék.

A forgásirány megváltoztatása

A telepitett villanymotor üzemkész állapotban van csatlakoztatva. A csatlakoztatás megfelel a vonatkozó VDE és DIN előírásoknak. Az üzemeltetői hálózati csatlakozás és az esetleg használt hosszabbító vezeték szintén feleljen meg ezeknek az előírásoknak és az EVU előírásainak.

Üzembe helyezés

• Üzembe helyezés előtt járjon el a biztonsági utasítások szerint.
• A gépre szerelje fel az összes védő- és segédberendezést.
• A fürész teljes leállása után húzza ki hálózati csatlakozót vagy húzza le a gyújtógyertyáról a pipát.
• A fürész legfeljebb 1 m hosszú tűzifa hasábok keresztdarabolására készült.
• A hasábok átmérőjétől függetlenül egyszerre csak egy, legalább ∅ 60 mm-es hasábot szabad a himbába helyezni.
• Munkakezdés előtt ellenőrizze a gép üzemképességét.
• Mindkét kezével a markolatot fogva nyomja a fűrészlap felé a himbát.
• Utána állítsa vissza kiindulási helyzetébe a himbát.
• A fürészelendő fát tilos kézzel rögzíteni.
• Ellenőrizze a rocker, ezt nem kell szabályozni a kiindulási helyzetben zurückkehren. Überprüfen penge megfelelően illeszkedjen és a helyes irányba.
• Átszerelés, beállítása, tesztelése és tisztítási munkákat végzik csak a motort. A leállást megvárjuk a forgó szerszám, és húzza gyújtógyertya csatlakozóját.
• A két tengely csapágyak kell kenni a csapágyazás a zsírzófejet Minden indítás előtt.

Üzembe helyezés

• Üzembe helyezés előtt járjon el a biztonsági utasítások szerint.
• A gépre szerelje fel az összes védő- és segédberendezést.
• A fürész teljes leállása után húzza ki hálózati csatlakozót vagy húzza le a gyújtógyertyáról a pipát.
• A fürész legfeljebb 1 m hosszú tűzifa hasábok keresztdarabolására készült.
• A hasábok átmérőjétől függetlenül egyszerre csak egy, legalább ∅ 60 mm-es hasábot szabad a himbába helyezni.
• Munkakezdés előtt ellenőrizze a gép üzemképességét.
• Mindkét kezével a markolatot fogva nyomja a fűrészlap felé a himbát.
• Utána állítsa vissza kiindulási helyzetébe a himbát.
• A fürészelendő fát tilos kézzel rögzíteni.
• Ellenőrizze a rocker, ezt nem kell szabályozni a kiindulási helyzetben zurückkehren. Überprüfen penge megfelelően illeszkedjen és a helyes irányba.
• Átszerelés, beállítása, tesztelése és tisztítási munkákat végzik csak a motort. A leállást megvárjuk a forgó szerszám, és húzza gyújtógyertya csatlakozóját.
• A két tengely csapágyak kell kenni a csapágyazás a zsírzófejet Minden indítás előtt.

Fürészelés

• Várja meg, hogy a fürészlap elérje teljes fordulatszámát.
• Helyezze a fát a himbába
• Fogja meg mindkét kezével a himba fogantyúit és tolja egyenletesen a fűrészlap felé, hogy szabaddá váljon a fűrészlap.
• Fürészelés közben csak olyan erővel nyomja a himbát, hogy a fürészlap fordulatszáma ne csökkenjen.
• A lefűrészelt fát csak akkor vegye ki a himbából, ha az már visszatért kiindulási helyzetébe és a fűrészlapon rajta van a védőtok. Ekkor helyezze be a következő fát.

Figyelem!

Üzem közben ne hagyja felügyelet nélkül a gépet!

Ha végzett a munkával, állítsa le a gépet, és húzza le a pipát a gyújtógyertyáról.

A munka befejezése

• Kapcsolja ki a főkapcsolót és várja meg, amíg leáll a gép.
• Várja meg, hogy teljesen leálljon a fűrészlap.
• Zárja el a tüzelőanyag csapját.
• Tartsa be az általános karbantartási előírásokat.
• Állítsa szállítási helyzetbe és rögzítse a reteszelő rúddal a himbát.

Karbantartás

⚠️ Karbantartási, át- és beállítási, valamint tisztítási munkákat csak a motor kikapcsolása és a hálózati dugas-zcsatlakozó kihúzása után szabad végezni. (Húzza ki a hálózati dugaszcsatlakozót, ill. húzza le a gyújtógyer-tya pipáját).

• A használati utasítást tartsa a gép közelében.
  • Tartsa tisztán a gépet.
• Tisztítás közben viseljen védőszemüveget.

A karbantartás vagy ellenőrzés előtt tisztítsa meg a munkaterületet és készítse elő a jó állapotban levő, alkalmas szerszá-mot.

A megadott időszakok szokásos használati feltételekre vonatkoznak; a gép nagyobb terhelése esetén megfelelően rövidítse ezeket az időszakokat.

A gép burkolatát, nyilásait és kezelőkarját száraz vagy semleges tisztítószerrel enyhén megnedvesített, puha ronggyal törölje tisztára; ne használjon oldószert, például alkoholt vagy benzint, mert ezek megtámadhatják a felületeket.

Az olajokat és kenözsírokat tartsa távol illetéktelen személyektöl; figyelmesen olvassa el és pontosan tartsa be a tartályokon feltün- tetett utasításokat; ne érintkezzen ezekkel közvetlenül, és használat után jól öblítse le.

Minden karbantartás és tisztítás után ellenőrizze az összes biztonsági berendezést.

Ápolás, napi karbantartás

Kapcsolja ki és hagyja lehülni a motort. Húzza le a pipát a gyújtógyertyáról.

Vizsgálja meg a gép általános állapotát. Keresse a laza csavarokat, a mozgó részek hibás beállítását vagy szorulását, a töréseket és minden más olyan körülményt, amely veszélyeztetheti a biztonságos használatot.

Távolítsa el a fűrészlap és az egység környékéről a felhalmozódott fűrészport és a nem oda való anyagokat, tárgyakat. Minden használat után tisztítsa meg a gépet. Utána jó minőségű, kis viszkozitású gépolajjal kenje meg az összes mozgó alkatrészt.

⚠ Tilos a gépet nagynyomású vízsugárral vagy gözborotvával tisztítani. A víz behatolhat a gép és a hajtóműház tömör részeibe és károsíthatja az orsókat, fogaskerekeket, csapág-yakat és a motort. Nagynyomású tisztítóeszközök használata rövidíti a gép élettartamát és csökkenti karbantarthatóságát.

Gyakorlott szakemberek saját kezüleg végezhetnek kisebb javításokat a gépen.

• Rendszeresen ellenőrizze a fűrészlapot. Csak jól megélezett, nem repedt és nem deformált fűrészlappal dolgozzon.
  Kizárólag az EN 847-1 európai szabványnak megfelelő szerszámokat szabad behelyezni.
• Az elhasználódott himbabetétet haladéktalanul cserélje ki.
• Minden karbantartás és tisztítás után ellenőrizze az összes biztonsági berendezést.
• Üzembe helyezés előtt ellenőrizze, hogy nem maradt-e szerszám vagy más idegen tárgy a gépben.
• Ha eltömödött a kidobónyilás, tisztítsa meg a fűrészportól.
• Minden használat előtt ellenőrizze az olajszintet. A gép vízszintes helyzetében távolítsa el a záródugót (4. ábra, B) és ellenőrizze, hogy az olajszint a két jel között áll-e. Szükség esetén töltsön be olajat (lásd a motor kezelési útmutatóját).

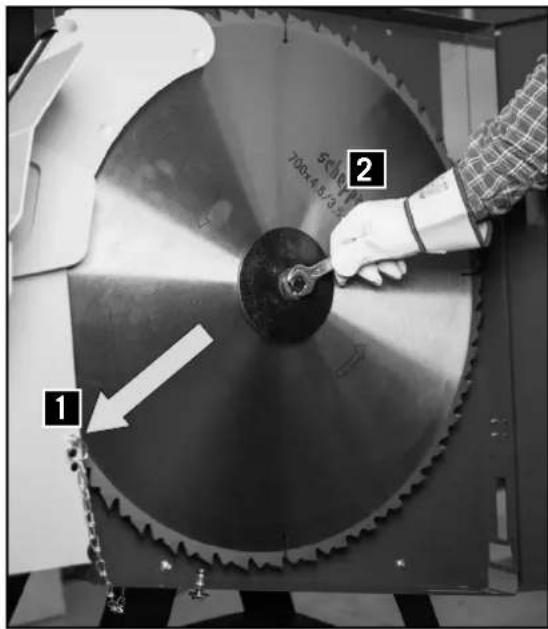

Fürészlapcsere

1 Húzza ki a hálózati csatlakozódugót.
2 Várja meg, hogy leálljon és hagyja lehülni.
3 A fürészlapot csak tűzifavágási állásban lehet kicserélni.
4 Lazítsa meg a felső és az alsó csavart a védőburkolatot kb. 5 mm, és nyissa ki a védőburkolatot.

5 Ahhoz, hogy rögzítse a fűrészlapot, helyezze be a reteszelő csap (1) a megfelelő nyílásba a penge őr. Ehhez helyezze be a csavart teljesen, és egyenesen a lyukba. Használja a megfelelő lyukba (attól függően, hogy milyen típusú penge), úgy, hogy a csavar nyugszik a legalacsonyabb pont (fog föld).

6 Oldja le a fűrészlapot a tartozék (2) villáskulccsal / imbuszkulccsal.

7 Óvatosan vegye le a fűrészlapot. Ehhez a művelethez viseljen védőkesztyűt. (Vigyázat: sérülésveszély!)

8 Az új fűrészlap behelyezése előtt ronggyal vagy ecsettel tisztítsa meg a karimát.

9 Helyezze be a fürészlapot és a karimát, majd csavarja fel és húzza meg jól a karimát rögzítő anyát.

10 Ekkor vegye ki a reteszelőcsapot, hogy a fűrészlap ismét tudjon forogni.

11 Zárja be az oldalajtót.

12 Ellenőrizze a himba és a fűrészlap kifogástalan működését.

1 2 700x4.870-3.5 Scheff 1

⚠️ Figyelem! A fűrészlap behelyezésekor ügyeljen a helyes forgásirányra!

Hibakeresési útmutató

Üzemzavar Lehetséges ok Megoldás
1. A motor leállítását követően a fűrészlap kilazul	A rögzítőanya nincs meghúzvan	Húzza meg a rögzítőanyát (jobbmenetes)
2. A motor nem működik	Leoldott a biztosítékHibás a hosszabbító vezetékRossz a csatlakozás a motornál vagy a kapcsolónálHibás a motor vagy a kapcsoló	Ellenőrizze a hálózati biztosítékotCserélje ki a hosszabbító vezetéketVillamos szakemberrel ellenőriztesse
3. A motor forgásiránya nem megfelelő	Meghibásodott a kondenzátorRossz a csatlakozás	Villamos szakemberrel ellenőriztesseVillamos szakemberrel cseréltesse fel a fali aljzat polaritását
4. Gyenge a motor, leold a biztosíték	Túl kicsi a hosszabbító vezeték keresztmets-zeteTúlterheli a motort a tompa fűrészlap	Iásd: „Elektromos csatlakoztatás"Cserélje le a fűrészlapot
5. Égésnyomok a vágott felületen	tampa a fűrészlapnem megfelelő a fűrészlap	Élezze meg, cserélje ki a fűrészlapotCserélje ki a fűrészlapot
6. A kikapcsolás után nem fékeződik le a fűrész	Hibás a mechanikus fék • Újíttassa fel a féket
7. Egyenetlenül jár a motor	Hibás a kapcsolóHibás a hosszabbító vezeték	Forduljon a szervizhez
8. Túlmelegszik a motor	Eltorlaszolták a motort hűtő légáram útját.	Ne takarja le a motort.

⚠️ Elektromos karbantartási munkákat kell végezni egy villanyszerelőt!

A helyi előírásoknak kell tartani, ha megszabadul a gép.

Kérjük, forduljon az esetben, ha megszabadul a gyártó.

Proizvođač:

Csak EU-országok számára.
Az elektromos kézlszerszámokat ne dobja a háztartásl szemétbe! A használt villamos és elektronikai készülékekéról szóló 2012/19/EU irányelv és annak a nemzeti jogba való átültetése szerint az elhasznált elektromos kéziszerszámokat külön kell gyűjteni, és környezetbarát módon újra kell hasznosítani.

HR

Samo za EU-države.
Električne alate ne odlažite u kućne otpatke! Prema Europskoj direktivi 2012/19/EU o starim električnim i elektroničkim strojevlma i usklađivanju s hrvatskim pravom istrošeni električni alati moraju se sakupljati odvojeno i odvesti u pogon za reciklažu.

CZ
