HASZNÁLATI ÚTMUTATÓ Kamino-Bully Wamsler

HU Kandalló használati útmutató

WO-109 6/A / WO-109 8

WO-109 6 F/A / WO-109 8F

BULLY / CLIFF

Kamino 109-6 F/A

Stubenofen 109-6 F/A

Stubenofen 109-8 F/A

KS 109-6 A / KS 109-8

Vorwort

Több biztoság Nagynbb érték

BENANNTE STELLE (KENNUMMER: 1417)

BEJELENTETT SZERVEZET ( Regisztrációs szám: 1417 )

KERMI Department

Budapest,

Nr: R-400610-2

Date 2013.06.17

Seite 1/24

Auftraggeber:

Megbizó:

Wamsler SE

3100 Salgótarján Rákóczi út 53-55.

Geprüfter Typ:

Vizsgált típus:

RH6F und Varianten Kaminó Trendy 6, WO 109-6,

WO 109-6F Kamino 109-6F, KS 109-6A,

RH6F és változatai Kaminó Trendy 6, WO 109-6,

WO 109-6F Kamino 109-6F, KS 109-6A, Stubenofen 109-6F

(Helyiség fütök)

Vizsgálat MSZ EN 13240:2005 szerint

Minta beérkezésének kelte:

17.04.2013.

Vizsgálat végzésének ideje:

23.04.2013-03.05.2013.

Fachdirektorin:

Osztályvezető:

Gobille F=10-1000 Gabriella Süvegesné Váradi

EMI-TÜV SÜD KR. KERMI Osztály

Produktspezialist:

Szakértő:

1.melléklet – Anlage 1: Fotó / Photo

A műszaki dokumentációt archiváltuk

RH6F és változatai Kaminó Trendy 6, WO 109-6, WO 109-6F,

Kamino 109-6F, KS 109-6A, Stubenofen 109-6F (Helyiség fütök)

Előírás az Ausztriai norma szerint (15a B-VG) (13% O₂-re vonatkoztatva)

Emissionen Emisszió	Grenzwert Határérték	Gemessen / Mért érték		Erfüllt megfelel	Brennstoffe Fütőanyag
		Nennwärmeleistung Névleges teljesítmény	Schwachlast Kis teljesítmény
CO-Gehalt CO-tartalom	≤1100 mg/MJ	776/226	1099/1064	jaligen	Scheitholz (oben)/ Braunkohlebriketts (unten)Hasábfa (felül) / Barnaszén brikett (alul)
NOx-Gehalt NOx-tartalom	≤150 ≤100 mg/MJ	52/70		jaligen
CnHm-Gehalt CnHm-tartalom	≤50 ≤80 mg/MJ	14/7	36/6	jaligen
Staubgehalt Portartalom	≤60/35* ≤50/35* mg/MJ	28/23		jaligen
Wirkungsgrad Hatásfok	≥80% ≥78%	80,2/78,3	80,4/78,3	jaligen
Leistung Teljesírmény	kW	6,1/6,2	2,8/3,0	jaligen

*geplant ab 2015; érvényes 2015-töl

Jövőbeni előirás Németországban a 2. lépcső szerint (érvényes 2015-től)

Emissionen Emisszió	Grenzwert Határérték	Bezugssauerstoffgehalt Vonatkoztatási O_2 tart.	Gemessen Mért érték	Erfüllt megfelel	Brennstoffe Fütőanyag
CO-Gehalt CO-tartalom	≤1250 mg/Nm ^3	13%	1208/ 386	ja/ igen	Scheitholz (oben)/ Braunkohlebriketts (unten) Hasábfa (felül) / Barnaszén brikett (alul)
Staubgehalt Portartalom	≤40 mg/Nm ^3		35/ 39	ja/ igen
Wirkungsgrad Hatásfok	≥73 %		80,2/ 78,3	ja/ igen

EK PRÜFBERICHT

EK TÍPUSVIZSGÁLATI JELENTÉS

BENANNTE STELLE (KENNUMMER: 1420)

BEJELENTETT SZERVEZET ( Regisztrációs szám: 1420 )

KERMI
Mehr Sicherheit. Mehr Wert.

Laboratorium für

Budapest, 2011.08.10.

R-247495

Seite 1 / 23

Auftraggeber:

Megbizó:

Wamsler SE

3100 Salgótarján Rákóczi út 53-55.

Geprüfter Typ:

Vizsgált típus:

WO 109-8 / WO 109-8F / KS 109-8 / Stubenofen / Bully (Raumheizer)

WO 109-8 / WO 109-8 F / KS 109-8/ Stubenofen / Bully (Helyiség fütő)

Minta beérkezésének kelte:

19.07.2011.

Vizsgálat végzésének ideje:

25.07-04.08.2011.

Fachdirektorin:

Szakigazgató:

Gabriella Süvegesné Váradi

BUDAPEST TEN 500 10. KERMI

Produktspezialist:

Témafelelős:

József Nagy

1.melléklet – Anlage 1: Fotó / Photo

A müszaki dokumentációt archiváltuk

B 019 K

E-mail: [e-mail]

www.kenni.hu

TÜV SÜD KERMI Ltd.

Tel: [phone]

Fax: [phone]

H-1043 Budapest, Dugonics u.11.

Geprüfter Typ:

WO 109-8 / WO 109-8F / KS 109-8 / Stubenofen / Bully (Raumheizer)

Vizsgált típus:

WO 109-8 / WO 109-8 F / KS 109-8/ Stubenofen / Bully (Helyiség fütő)

Előírás az Ausztriai norma szerint (15a B-VG) (13% O₂-re vonatkoztatva)

Emissionen Emisszió	Grenzwert Határérték	Gemessen / Mért érték		Erfüllt megfelel	Brennstoffe Fütőanyag
		Nennwärmeleistung Névleges teljesítmény	Schwachlast Kis teljesítmény
CO-Gehalt CO-tartalom	≤1100 mg/MJ	732/469	1024/519	ja/igen	Scheitholz (oben)/ Braunkohlebriketts (unten)Hasábfa (felül) / Barnaszén brikett (alul)
NOx-Gehalt NOx-tartalom	≤150 ≤100 mg/MJ	40/69		ja/igen
CnHm-Gehalt CnHm-tartalom	≤50 ≤80 mg/MJ	39/17	50/29	ja/igen
Staubgehalt Portartalom	≤60/35* ≤50/35* mg/MJ	20/17		ja/igen
Wirkungsgrad Hatásfok	≥80 % ≥78 %	80,7/78,4	80,9/78,3	ja/igen
Leistung Teljesírmény	kW	8,2/8,3	4,0/4,1	ja/igen

*geplant ab 2015; érvényes 2015-töl

Jövőbeni előírás Németországban a 2.lépcső szerint (érvényes 2015-töl)

Emissionen Emisszió	Grenzwert Határérték	Bezugssauerstoffgehalt Vonatkoztatási O_2 tart.	Gemessen Mért érték	Erfüllt megfelel	Brennstoffe Fütőanyag
CO-Gehalt CO-tartalom	≤1250 mg/Nm ^3	13%	1140/797	ja/igen	Scheitholz (oben)/ Braunkohlebriketts (unten) Hasábfa (felül) / Barnaszén brikett (alul)
Staubgehalt Portartalom	≤40 mg/Nm ^3		31/29	ja/igen
Wirkungsgrad Hatásfok	≥73 %		80,7/78,4	ja/igen

Foreword

Dear Customer!

Köszönjük megtisztelő bizalmát, hogy a mi készülékünket választotta! Helyesen döntött.

Ezen termék megvásárlásával Ön garanciát kap:

• a legjobb és már bevált anyagok felhasználásával a jó minőségre
• a működési biztonságra, amelyet a német és európai normák szerint ellenőriznek (valamint EN 13240 szabványoknak.)
• a robosztus felépítés által biztosított hosszú élettartamra.

Azért, hogy valóban hosszú ideig örömét lelje az új kandallójában, át kell tanulmányoznia a következő használati útmutatót. Ebben megtalál minden tudnivalót, valamint néhány kiegészítő tippet.

FIGYELEM! A típustáblán feltüntetett cikkszámot és gyártási számot a pótalkatrész rendelésnél meg kell adni!

Tartalomjegyzék

Előszó 84

Tartalomjegyzék....85

BIZTONSÁGI ELŐÍRÁSOK 86

1. Elhelyezés 87
   1.1 Előírások....87
   1.2 Elhelyezési helység....87
   1.3 Távolságok....88
   1.4 Kéménycsatlakozás 89

2. Használat....91

2.1 Üzembe helyezés 91

2.2 Automata levegőszabályozós készülék beállítása 92

2.3 Fütési útmutató 93

2.4 Üzemen kívül helyezés....93

2.5 Tisztítás és gomdozás.... 94

2.6 Üzemzavar okok, elhárításuk 95

1. Műszaki adatok....97

3.1 Méretrajz, Műszaki jellemzők....97

BIZTONSÁGI ELŐÍRÁSOK

1. A készülékek a EN 13240 vagy a EN 12815 norma alapján bevizsgálásra kerültek (készülék típusát meghatározó tábla).
2. A beállításhoz és a kéménycsatlakoztatáshoz az adott ország tüzvédemi rendelkezéseit kell betartani. A készülék tökéletes működéséhez a kéménynek, amelyre a készüléket akarja csatlakoztatni, tökéletes állapotban kell lennie.
3. Az első üzembe helyezés és a kéménycsatlakoztatás előtt a használati útmutatót alaposan át kell olvasni, és az illetékes kéményseprőt tájékoztatni kell.
4. Ajánlatos a készülék beállításakor tiszta pamutkesztyű használni, hogy a később nehezen eltüntethető ujjlenyomatokat elkerüljük.
5. A levegő tisztán tartása és a készülék érdekében a használati útmutatóban megadott maximális tüzelőanyag-mennyiséget nem szabad túllépni és a készülék ajtajait zárva kell tartani, különben fennáll a túlfütés veszélye, amely a készülék károsodásához vezethet. Az ilyen típusú károk esetén nem vállalunk garanciát.
6. A készülék ajtajainak működés közben mindig zárva kell lenniük.
7. Engedélyezett tüzelőanyagok:

- természetes faanyag (max. 33 cm hosszúságban)

- esetlegesen barnaszén-brikett (ld. használati utasítás)

1. Ne használjon folyékony gyújtóanyagot. A tüz meggyújtásához speciális gyújtóanyagot vagy száraz aprófát kell használni.
2. Hulladék, finom faapríték, fakéreg, széntörmelék, forgácslapmaradékok, nedves és favédő szerrel kezelt fa, papír és karton vagy hasonlók égetése tilos.
3. Az első begyújtásnál füst és kellemetlen szagok képződhetnek. Feltétlenül gondoskodjon a helyiség megfelelő szellőzéséről (ablakok és ajtók nyitása), és legalább egy órán át a maximális névleges fűtőértéken fűtsön. Amennyiben az első fűtésnél nem éri el a maximális hőmérsékletet, úgy ezek a jelenségek később is felléphetnek.
4. A kezelési elemeket és a beállító egységeket a használati útmutatóban leírtaknak megfelelően kell beállítani. Amennyiben a készülék felforrósodott, a kezeléshez használja a segédeszközöket vagy védőkesztyűt.
5. A fütőajtó nyitásakor, vagy elégtelen kéményhuzat esetén füst keletkezhet. Feltétlenül ügyeljen arra, hogy a fütőajtót csak lassan szabad kinyitni, először csak résnyire, majd néhány másodperc múlva teljesen. Ezen kívül, ha további tüzelőanyagot akar a tűzre tenni, az ajtó kinyitása előtt már csak a parázságy lehet az égésterben, azaz nem szabad, hogy lángok legyen láthatók.
6. Fütő üzemmódban a felületek, a betekintő ablakok és a fogók nagyon felforrósodhatnak. Figyelmeztesse a gyermekeket ezekre a veszélyekre és a fütés idejére tartsa őket távol a készüléktől.
7. Ügyeljen rá, hogy a hamuláda mindig ütközésig be legyen tolva, és különösen ügyeljen arra, hogy a forró hamut soha ne vegye ki (tüzveszély).
8. Az átmeneti időszakban a kéményhuzat csökkenhet, melynek következtében a termelődő gázok elszívása nem tökéletes. Ilyenkor a kandallót egy kisebb

tüzelési mennyiséggel, lehetőleg faforgáccsal vagy szárazgyúróssal kell megtölteni, ellenőrzés mellett beüzemelni, és ezzel a kéményhuzatot stabilizálni. A rostély legyen mindig tiszta.

1. Minden fütési szezon után érdemes a berendezést szakemberrel átnézetni. Szintén ajánlatos alaposan kitisztítani a távozó füstgázok útját és a csöveket is.
2. Ha javításokat vagy felújításokat kell végezni, kérjük, időben forduljon szakszervizhez, a pontos cikkszám és gyártási szám megadásával. Csak eredeti Wamsler alkatrészeket szabad használni.
3. A szilárd tüzelésű készülék, amely az égéshez szükséges levegőt, az azt körülvevő helyiségből vonja el. Ez abban az esetben biztosított, ha 1kW névleges fütőértékre 4 légköbméter térfogat esik. Amennyiben ez a térfogat kisebb, úgy szellőzőnyílások segítségével az égéshez levegő-összeköttetés teremthető más helyiségekkel (min. 150cm²).
4. Ügyeljen az éghető alkatrészektöl és anyagoktól való oldal- és hátsó irányú távolságok betartására. Ezeket a távolságokat megtalálja a kezelési útmutatóban vagy a típustáblán.
5. A készüléket tilos átalakítani.
6. Tilos olyan kéményre csatlakoztatni, melynek hatómagassága 5 méternél alacsonyabb. A készülék csatlakoztatására kiválasztott kéményre legfeljebb két másik készülék csatlakozható.
7. Kéménytüz esetén azonnal zárjon be minden nyílást a berendezésen, és értesítse a tűzoltókat. Semmiképp ne próbálkozzon a tűz eloltásával. Ezután feltétlenül ellenőriztesse a kéményt szakemberrel.
8. A készülék kicsomagolása után a papír és más műanyag alapú csomagolóanyagokat helyezze a szelektív hulladékgyűjtőbe. A készülék veszélyes anyagot nem tartalmaz, ezért javasoljuk, hogy elhasználódás után szerelje szét, és az elemeket a megfelelő hulladéklerakó helyre szállítsa el.
9. A készülék kicsomagolása után a papír és műanyag alapú csomagolóanyagokat helyezze a szelektív hulladékgyűjtőbe.
10. A készülék elhasználódás utáni megsemmisítése. A készülék veszélyes anyagot nem tartalmaz, ezért javasoljuk, hogy elhasználódás után szerelje szét, és az elemeket a megfelelő hulladéklerakó helyre szállítsa el.

1. ELHELYEZÉS

1.1 Előírások

Az elhelyezésnél és a füstcsőoldali becsatlakoztatásnál az egyes vonatkozó építési rendelkezések tűzvédelmi követelményeit kell figyelembe venni.

Az Ön kandallójának kifogástalan működése érdekében a kéménynek, amibe a készülékét akarja becsatlakoztatni, kifogástalan állapotban kell lennie és minimum 400°C hő terhelést kell bírnia

1.2 Elhelyezési helység

Mivel a kandalló az égéshez szükséges levegőt az elhelyezési helyiségből veszi, ezért gondoskodni kell állandóan elég levegő-utánpótlásról. Biztosítani kell, hogy 4 m³ légtérfogat jusson minden kW névleges teljesítményre. Erre a kandallóra ez azt jelenti, hogy az elhelyezési helyiségnek min. 24 / 32 m³ -nek kell lennie. Amennyiben a méret csekélyebb lenne, úgy más helyiségek összenyitásával kell létrehozni a szellőzőnyílásokat. (Összekötő nyílások min. mérete 150 cm³)

1.3 Távolságok

Minden éghető berendezést, bútort, vagy pl. dekoranyagokat is a kandalló közvetlen környezetében a hőhatástól védeni kell.

Berendezési tárgyak a sugárzási tartományban

A kandalló sugárzási tartományában 1m min. távolságot kell betartani, az éghető berendezések, bútorok, vagy pl. dekoranyagok és a kandalló előlapja között.

A biztonsági távolság 40 cm-re csökkenhet, ha egy sugárzásvédő kerül a védendő tárgy elé.

Berendezési tárgyak a sugárzási tartományon kívül

A készülék mögötti és melletti falak nem készülhetnek éghető anyagokból, vagy nem lehetnek ilyen anyagokkal (bevonva) burkolva, hacsak a készülék és a fal közötti távolság nincs oldalt „3. táblázat” és hátul „3. táblázat”.

A fa- és műanyag-bútorok esetén hasonlóan „3. táblázat” oldaltávolságot kell betartani.

Típus hátul oldalt elöl
OF 604 Kamino Elite	30 cm 30	cm 80 cm
OF 604 Kamino Elite Automata	30 cm 30	cm 80 cm
OF 604 Kamino Mátra/Csobánc/Medves	30 cm 50	cm 80 cm
OF 604 Kamino Nosztalgia/Classic	30 cm 50	cm 80cm
OF 604 Kamino Kerámia	30 cm 30	cm 100 cm
OF 804 Kamino Elite	20 cm 50	cm 80 cm
OF 804 Kamino Nosztalgia/Elite	20 cm 50	cm 80cm
OF 804 Kamino Kandalló	20 cm 50	cm 80cm
WO 109-8 Kamino CLIFF	20 cm 30	cm 80 cm

3. táblázat

A kandalló alatti padlózat

Az éghető anyagokból készült padlót, mint pl. szönyeg, parketta, vagy parafa, a kandalló alatt, valamint a tűztér előtt 50 cm-re és oldalt 30 cm-re egy nem éghető anyagból készült burkolóval kell védeni, mint pl.: kerámia-, kö-, üveg-padló, vagy fém.

1.4 Kéménycsatlakozás

Figyelem! A csatlakozásra szánt kéménynek minimum 400°C hő terhelést kell bírnia. A készülék csatlakoztatása előtt minden esetben az illetékes kéményseprömester tanácsát kell kérni.

Az összekötő- és bekötési elemeknek mind a készülékhez, mind pedig egymáshoz jól tömítve és tartósan kell csatlakozniuk. A füstcső nem nyúlhat be a kémény szabad keresztmetszetébe. A kémény és a kandalló közötti összekötőelemnek ugyanolyan keresztmetszetűnek kell lennie, mint a kandalló csőcsonkja. Azok a csövek, amelyek nem hővédettek, vagy nem függőlegesen vezetnek, 1 m-től ne legyenek hosszabbak.

Azoknak a vízszintes csőcsatlakozó elemeknek, amelyek 0,5 m-nél hosszabbak,10 fokos emelkedéssel kell csatlakozniuk a kandallóhoz. A kandalló bekötőelemeinek az éghető anyagoktól min. 40 cm-es távolságot kell betartani. Ha az összekötő elemek egy min.

2 cm vastagságú, nem éghető burkolattal vannak ellátva, akkor azoknak az éghető anyagoktól való távolság min. 10 cm lehet.

Az összekötőelemeket, amennyiben éghető anyagokból készült berendezéseken vezetnek keresztül

1. min. 20 cm-es távolságban nem éghető anyagból készült, védőcsővel kell ellátni, vagy
2. min. 20 cm-es körzetben nem éghető anyaggal kell burkolni.

Kisebb távolságok akkor engedélyezhetők, ha a kandalló névleges teljesítményen való üzemeléskor, az éghető anyagokból készült berendezéseken a hőmérséklet nem több mint 85°C.

Figyelem!

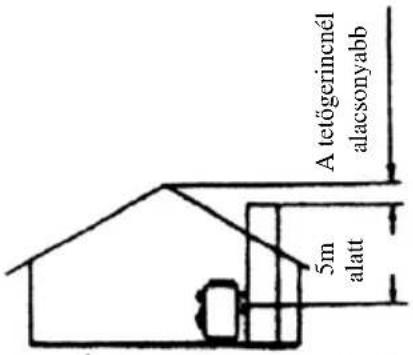

Az olyan kéménycsatlakozás nem megengedhető, ahol a kémény toldások hossza 5 m-től kevesebb.

A kandalló csatlakozásához tervbe vett kéményhez maximum 2 további készülék köthető be.

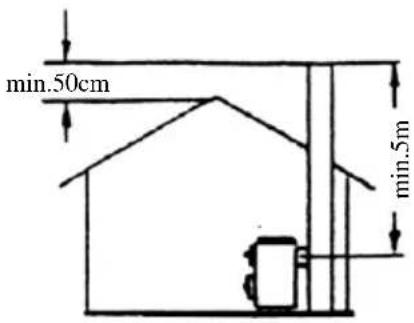

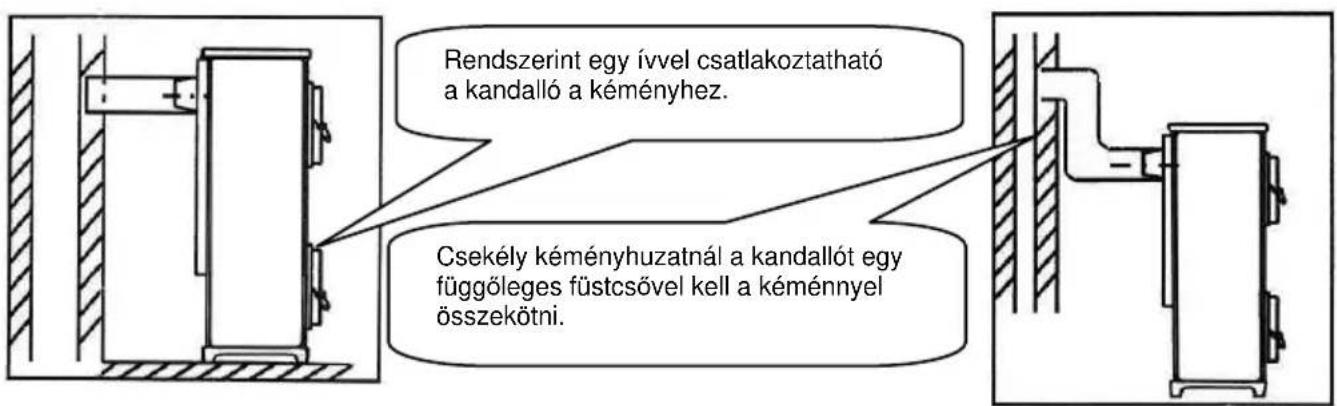

Rendszerint egy ível csatlakoztatható a kandalló a kéményhez. Csekély kéményhuzatnál a kandallót egy függőleges füstcsővel kell a kéménnyel összekötni.

Helyes	Helytelen
	Kémény keresztmetszet szükítésa túlzottan betolt füstcső miatt.
	'orlódás az egymással zembe bevezetett istcsövek miatt.
	Hibás hunem has:tűzhelyrajtaja mi
	[Fals csőc
	Fals míte lako
	ő beáram-agy tömítetlen kémény-tisztító ajtón keresztül.

2. HASZNÁLAT

2.1 Üzembe helyezés

Tüzelőanyagok:

A készülék az alábbiakban felsorolt tüzelőanyagokkal használható. Csak ez által biztosítható a „füstszegény” és zavarmentes üzemeltetés valamint a kéményhuzat meghatározott 12 Pa névleges teljesítménye. Csak száraz fát használjon max. 20 % nedvességtartalommal és barnaszénbrikettet.

Tüzelőanyag-fajták	Fűtőérték kb. kJ/kg
Keményfa 19.500
Puhafa 14.600
Barnaszén - brikett 11.500

1. táblázat

Töltési mennyiségek 6 kW:

Hasábfa: max. hossz.: 33 cm, max.: 1-2 hasáb töltésenként kb. 1,4 kg.

Barnaszén – brikett max: 1,7kg (2db)

Töltési mennyiségek 8 kW:

Hasábfa: max. hossz.: 33 cm, max.: 2 hasáb töltésenként kb. 2,0 kg.

Barnaszén – brikett max: 2,2kg (2-3db)

Levegőszabályozó-beállítás:

A primer levegőszabályzó gombnak mindig a jelölés közepénél kell lenni.

Tüzelőanyag		Primerlevegő szabályzó állása	Szekunderlevegő szabályzó	Tüzelőanyag választó állása
		Ajtó lenn	Ajtó fenn hátlap
Fa	Névleges teljesítmény	2 2 H (fa)
	kicsi teljesítmény	0 2 H (fa)
Barna-szén	Névleges teljesítmény	2,5 2 K (szén)
	kicsi teljesítmény	0 2 K (szén)
Üzemen kívül helyezés		0 0 K (szén)

1. táblázat

2.2 Automata levegőszabályozós készülék beállítása:

Automata primer levegőszabályzóval ellátott készülékek begyújtáskor az oldalfalon található szabályzógombot a „KÉZI” szabályzásra, és a 2-es fokozatra kell állítani.

Kézi beállításnál:

1. állás: kis teljesítmény

2. állás: közepes teljesítmény

3. állás: nagy teljesítmény

Kb. 1 óra működés után a gombot az „AUTOMATA” szabályzásra, és a kívánt teljesítménynek megfelelően 1-6 fokozatra állítjuk.

1. állás: legkisebb, 6. állás: legnagyobb teljesítmény.

TILOS környezetszennyező anyagok elégetése a készülékben! A begyújtáshoz vékony száraz gyújtóst, faforgácsot vagy grillbegyújtót kell felhasználni, de semmi esetben sem szabad folyékony segédanyagot!

ELSŐ BEGYÚJTÁS

- Üzembe helyezés előtt a szállítási biztosítót a felső tüztér falazattól, a tüztéren át el kell távolítani.

Figyelem! Az első begyújtásnál füst és kellemetlen szagok képződhetnek. Feltétlenül gondoskodjon a helyiség megfelelő szellőzéséről (ablakok és ajtók nyitása), és legalább egy órán át a maximális fútőteljesítményen fütsön. Amennyiben az első fütésnél nem éri el a maximális hőmérsékletet, úgy ezek a jelenségek később is felléphetnek még.

- Az ajtót a fogantyú emelésével nyissa ki (11. kép). Amennyiben a készülék forró, használjon hőálló kesztyűt.

- Állítsa be a primerlevegő szabályozót és tüzelőanyag választót (9.,10.,15. kép) a 2. táblázat alapján

- Helyezzen gyújtóst vagy faforgácsot a rostélyra. Erre először kisebb, majd nagyobb fát tegyen, gyújtsa meg és zárja vissza az ajtót. Ha a fa élénken ég és kielégítő parázs képződött, tegyen rá újból tüzelőanyagot. Ezután a primerlevegő szabályozót (9.,10.,15. kép) és tüzelőanyag választót a 2. táblázatnak megfelelően be kell állítani

2.3 Fűtési útmutatások

A készüléket csak zárt tűztérajtóval szabad üzemeltetni.

Ezt csak a begyújtáshoz, a tápláláshoz, vagy a tűztér tisztításakor szabad kinyitni, (egyébként esetleges huzatprobléma lép fel a többi kéménybe csatlakoztatott készülékeknél).

Figyelem!

Az ajtó nyitásakor helytelen kezelés vagy elégtelen kéményhuzat esetén füst keletkezhet. Feltétlenül ügyeljen arra, hogy az ajtót csak lassan szabad kinyitni, először csak résnyire, majd néhány másodperc múlva teljesen. Ezen kívül, ha további tüzelőanyagot akar a tűzre tenni, az ajtó kinyitása előtt már csak a parázságy lehet a tűztérben, azaz nem szabad, hogy lángok legyenek láthatók benne.

A szekunder levegő gondoskodik a füstgázban található éghető összetevők utólagos elégetéséről. Ez a környezetet kímélő, füst és koromszegény égést jelenti.

Amennyiben a kandallóját az átmeneti időben üzembe helyezné, akkor ellenőrizze előzetesen a kéményhuzatot, mivel ez magas külső hőmérsékletnél nagyon csekély lehet. E célból tartson egy égő gyufát a kissé nyitott tüzelőajtóban. Ha a lángot nem egyértelműen szívja befelé, akkor a kéményhuzat nem megfelelő. Ennek kiküszöböléséhez a kandallóban, vagy a kémény tisztítónyílásában rövid ideig faforgácsot kell meggyújtani. A rostélyt minden begyújtás előtt ki kell tisztítani, hogy jó levegőáramlást biztosítsunk az égéshez. A hamuládát rendszeresen üríteni kell (14. kép). Ügyeljen arra, hogy a hamuláda mindig ütközésig be legyen tolva.

Figyelem! A levegő tisztasága és a készülék érdekében ne lépje túl a megadott maximális tüzelőanyag-mennyiségeket, különben fennáll a túlhevülés veszélye, amely a készülék károsodásához vezethet. Az ilyen típusú károk esetén nem vállalunk garanciát. A kandallóknál csak egyrétegű tüzelőanyagbekészítés megengedett. Alacsonyabb hôteljesítményt csak a tüzelőanyag mennyiségének csökkentésével, és ne az elsődleges levegő csökkentésével próbáljon elérni.

2.4Üzemen kívül-helyezés

• A parazsat elhamvasztani és a kályhát lehűlni hagyni.
• A tüzteret és a hamuládát kiüríteni!
• Ajtókat bezárni, primerlevegő szabályozót és tüzelőanyag választót a 2. táblázatnak megfelelően beállítani.
• Hideg állapotban, az üvegre rakódott kormot és szennyeződést vizes szivaccsal lehet eltávolítani, majd szárazra törölni.

2.5 Tisztítás és gondozás

A fütési időszak befejeztével ajánlatos egy alapos kandalló és füstcső - tisztítás. Ha alábbhagy a hőteljesítmény, vagy a készülék üzemeltetésekor füstöl az szinte mindig a füstjáratok elszennyeződésének következménye. A tisztításhoz a terelőlapot (samott) előre (ferdén felfelé) kell húzni. Ezáltal a füstutak belülról, vagy ha a füstcsövet eltávolítjuk, a füstcsonk felől kitisztíthatók. A terelőlapot a tisztítás után ismét teljesen hátra kell tolni!.

A rostély hideg állapotban kivehető, tisztítható.

Figyelem!

Minden fütési periódus után alaposan át kell ellenőrizni a kandallót. Amennyiben javítás vagy felújítás szükséges, forduljon időben a szakszervizhez, megadva készüléke cikk és gyártási számát (lásd a típustáblán).

Ügyeljen arra, hogy semmilyen parázsló, izzó hamumaradvány ne kerüljön a szemétgyűjtőbe.

A külső felületek tisztítása csak hideg kályhánál ajánlatos. A felületeket hideg vízzel kell tisztítani, vagy különleges esetekben szappannal, vagy mosogatószerrel és azután szárazra kell törölni.

A hóálló - üveget az első használat előtt tisztítsa meg nedves, tiszta kendővel. Kenjen szét ezután néhány cseppet egy üvegkerámia-tisztítószerből egy konyhai papírral az üveg mindkét oldalán.

A leöblítés és szárazra törlés után a hőálló üveg felületén a láthatatlan filmréteg segít a tisztántartásában és rendszeresen megismételve- megkönnyíti a tisztítást.

A kerámia tisztítása:

A szennyeződés és zsiradék szappannal és vízzel távolítható el.

A zsírkő tisztítása: a zsírkő természetes kö, ezért kis színeltérések normálisak és nem alap a reklamációhoz.

Szennyeződés és zsír szappannal és vízzel kis karcok nedves csiszolópapírral (szemcse 240) távolíthatók el.

Figyelem!

Semmilyen esetben sem szabad súrolószereket, agresszív, vagy karcoló tisztítószereket használni!

2.6 Üzemzavar-okok, elhárításuk

Üzemzavar fajtája	Lehetőséges okai: Elhárítás:
Szagképződés:	A felhasznált védőfesték kikeményedése Olajmaradékok kigőzölgése	A kandallót a használati utasítás szerint több órán át kis fokozaton üzemeltetni. Ezek után több órára maximális teljesítményre felfüteni.
Túl kevés hő leadás:	Túl kis készülékteljesítményt választottuk	Szakemberrel vizsgáltassuk meg az Ön hősszükségletét.
	Túl csekély a kéményhuzat	A kémény huzatnak min.10 Pa-nak kell lennie. Ellenőrizze a kéményének a tömítettségét, és hogy más, ehhez a kéményhez csatlakozó tűzhelyek ajtajai tömítetten (jól) záródnak. Mindenek előtt ügyeljen a tömítetlen kéménytisztító becsatlakozásokra.
	Túl hosszú és tömítetten füstcső.	Az összes füstcsőkötésnek jól tömítettnek és tűzállónak-szigeteltnek kell lennie.
	Tömítetlenség az ajtóüvegnél	Tömítést ellenőrizni, az ajtót jól bezárni. Esetlegesen a tömítő zsinórt felújíttatni.
	Túl nedves fa használata	Csak jól kiszárított fát alkalmazzunk.

Teendők kéménytűz esetén

A kémény nem megfelelő tisztítása esetén, nem megfelelő tüzelőanyag (pl. túl nedves fa) vagy nem megfelelő égési levegő-beállítás esetén kéménytűz keletkezhet. Ebben az esetben zárja el a készüléknél égési levegőt és azonnal hívja a tűzoltókat.

A víz használata az oltáshoz tilos!

3. Műszaki adatok

3.1 Méretrajz, Műszaki jellemzők

KAMINO 6kW
Típus megnevezése			OF 604 KAMINO MÁTRA, CSOBÁNC, MEDVES, CLASSIC, NOSZTALGIA, OF 604 ELITE	OF 604 ELITE AUTOMATA KÁLYHA	OF 604 KAMINO KERÁMIA;
Engedély szám Ta-2008/09			0965-4 R-400610-2
Névleges teljesítmény kW 6
Füstcső csatlakozás mm ∅ 120
Fütésre ajánlott lég m3 100-140
Huzatigény minimum Névleges teljesítménynél		Pa 12
Füstgáz átlag paraméterek	Mennyiség g/s 7,1		5,4 / 6,2
	Hőmérséklet (füstcsonknál mérve)	C° 395	430	363 /384
Hatásfok		%	74 / 73	74 / 71	80,2 / 78,3
CO (fa / barnaszén)		%	0,15 / 0,27	0,25 / 0,28	0,09 / 0,03
CO (fa / barnaszén)		Mg/Nm3	1875 / 3375	3125 / 3500	1208 / 386
Portartalom (13% O2)			< 40

			KAMINO 8kW
Típus megnevezése			KAMINO MÁTRA KANDALLÓ; OF 804 NOSZTALGIA, OF 804 CLASSIC OF 804 ELITE, WO 109-8 CLIFF; KAMINO KERÁMIÁS
Engedély szám			R-247495
Névleges teljesítmény		kW	8
Füstcső csatlakozás		mm	∅ 120
Fütésre ajánlott lég m3			140-180
Huzatigény minimumNévleges teljesítménynél		Pa	12
Füstgáz átlag paraméterek (Fa / Barnaszén)	Mennyiség	g/s	6,6 / 7,2
	Hőmérséklet (füstcsonknál mérve)	C°	353 / 366
Hatásfok (Fa / Barnaszén) %			80,7 / 78,4
CO (Fa / Barnaszén)		%	0,09 / 0,06
CO (Fa / Barnaszén)		mg/Nm3	1140 / 797
Portartalom (13% O2)		mg/Nm3	< 40

Magyarázat

1. Öntött vas lap
2. Tüzelőajtó üveggel
3. Hamuajtó
4. Füstcsöcsonk
5. Típustábla a hátfalon („2” = Fa, „1” = Szen) (9.kép)
6. Primer levegőszabályzó (10.kép)
7. Szekunderlevegő szabályzó (15.kép)
8. Tüzelőajtó
9. Zománcozott lemezburkolat
10. Burkolat festett

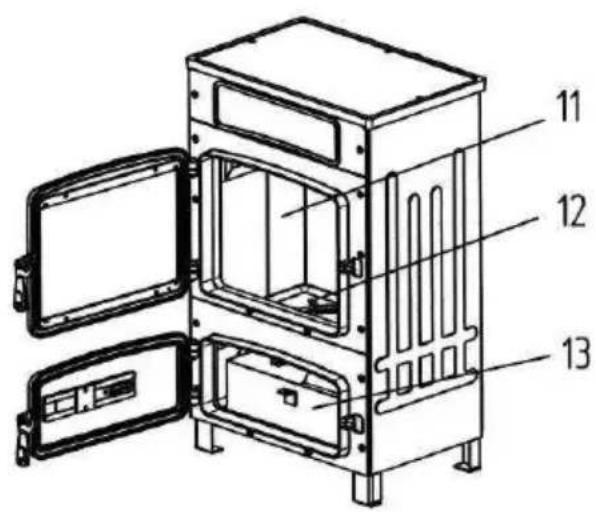

11. Falazat (8.kép)
12. Rostélymozgató kar (13.kép)
13. Hamuláda
14. Automata szabályozó
15. Kerámia betét

1.kép: OF604 Kamino Mátra kandalló 5.kép:OF 804 Kamino Nosztalgia kályha
2.kép: OF 604 Kamino Classic kályha 6.kép:OF 604 Kamino Elite kályha
3.kép: OF 604 Kamino Nosztalgia kályha 7.kép:OF 804 Kamino Elite kályha
4.kép: OF 804 Kamino Nosztalgia kályha 7/a kép: Kamino Mátra 8kW kandalló
16.kép Kamino Kerámiás 6kW 17.kép Kamino Kerámiás 8kW
18.kép: WO109-8 Kamino CLIFF 19.kép Csobánc kandalló
20.kép: Medves kandalló

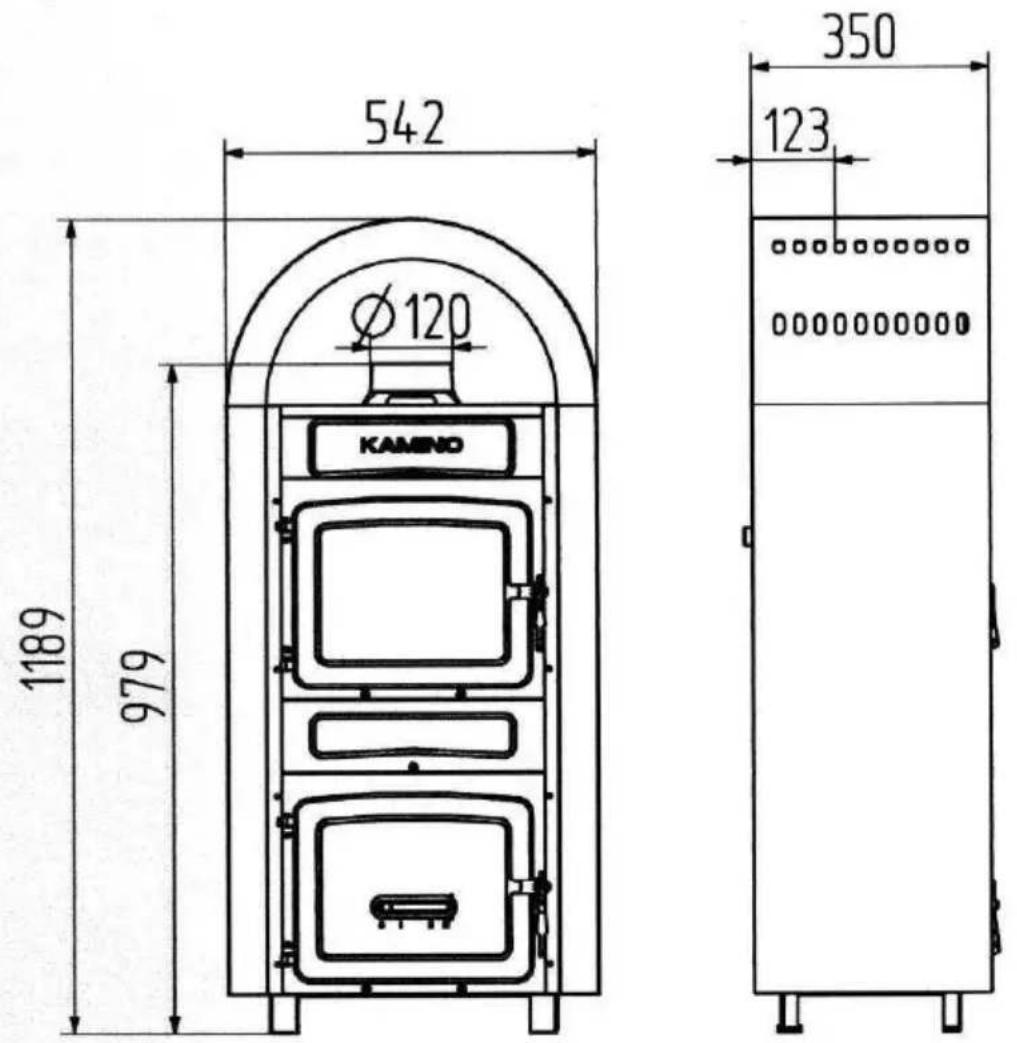

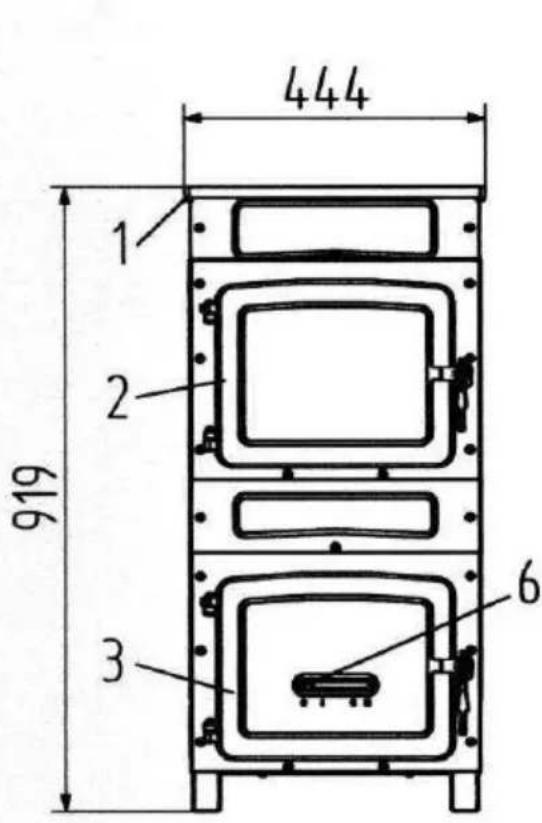

542 1 KAMNO 2 3 6 979 624 378 350 Ø120 4 5 10

1.kép

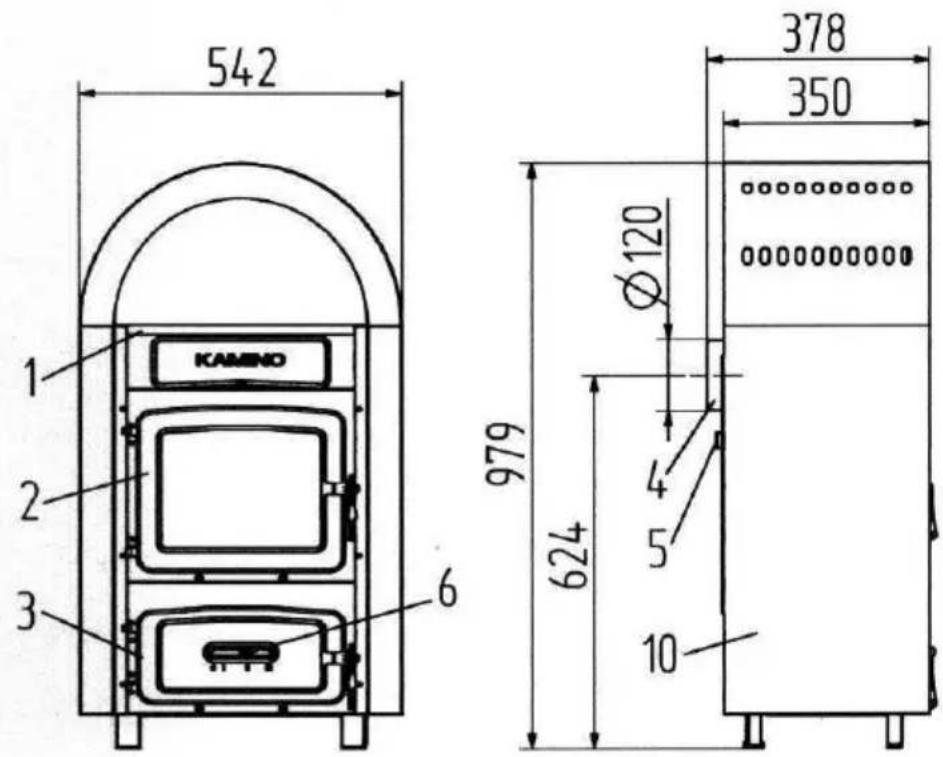

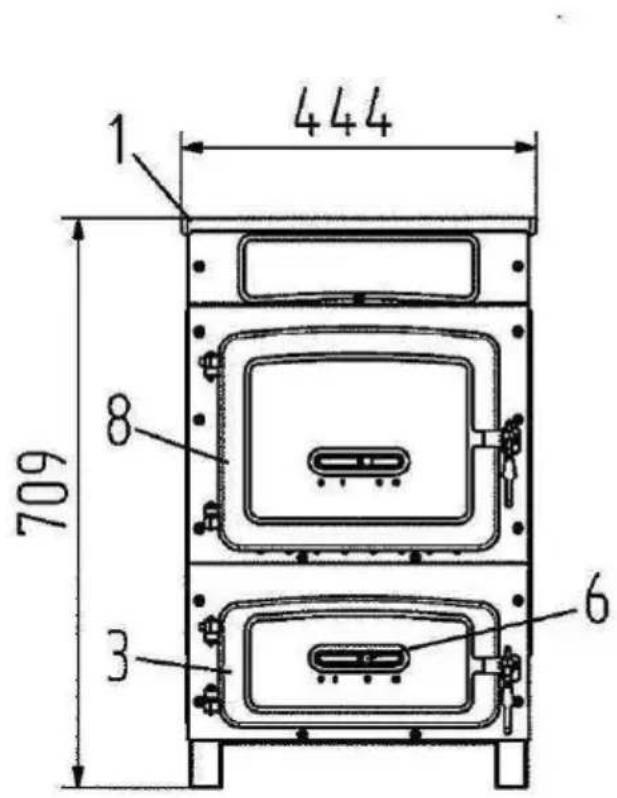

1 444 709 8 3 6

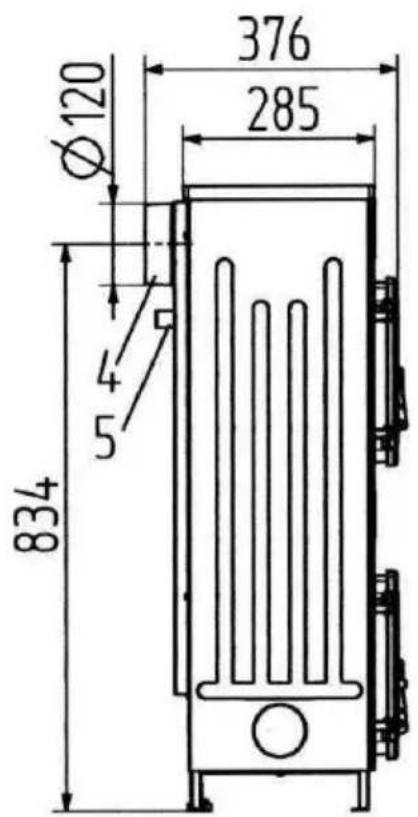

376 285 Ø120 Ø4 5 624

2.kép

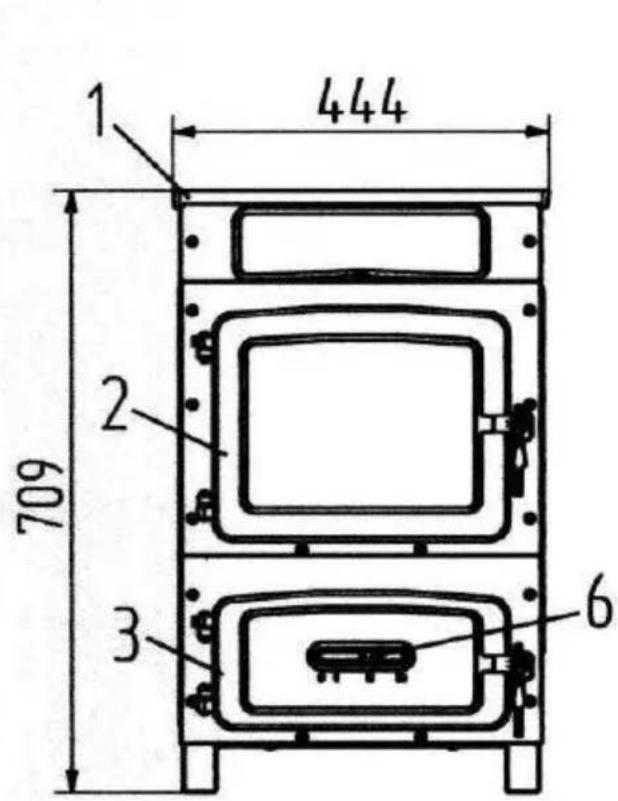

1 444 2 709 3 6

376 285 Ø120 4 5 624

3.kép

4.kép

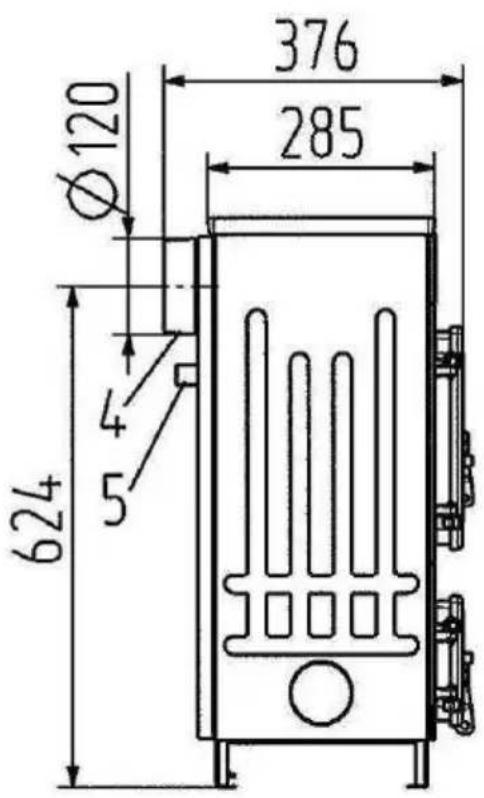

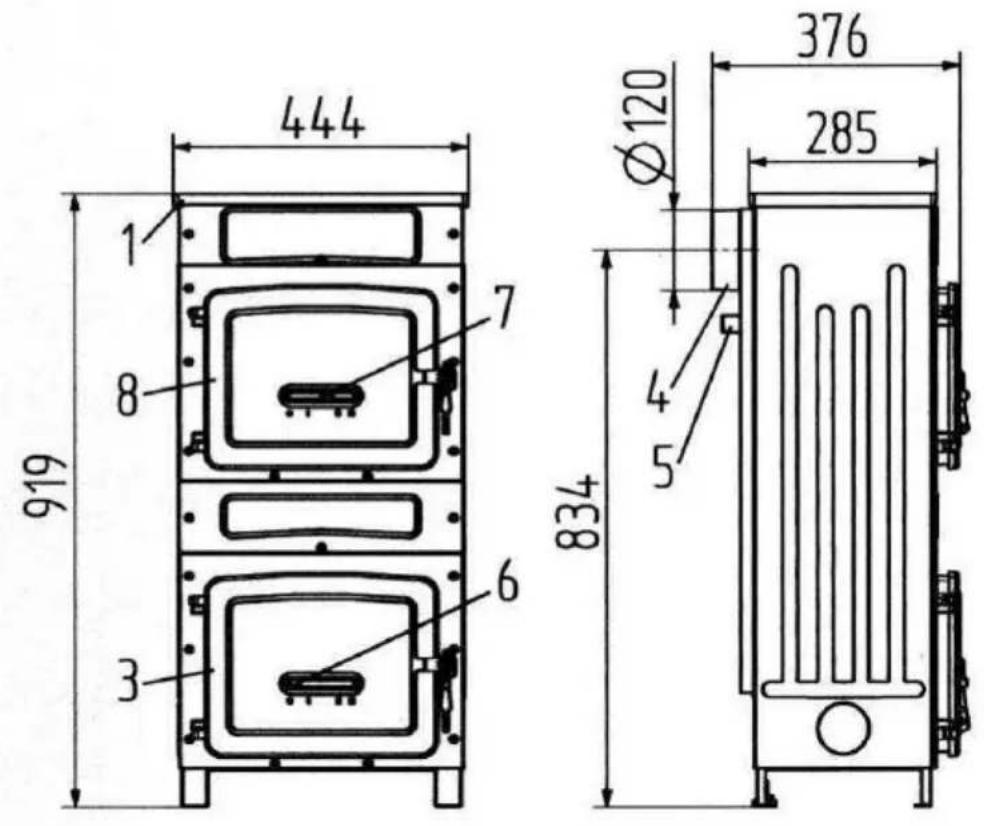

444 1 2 619 3 6

376 285 Ø120 4 5 834

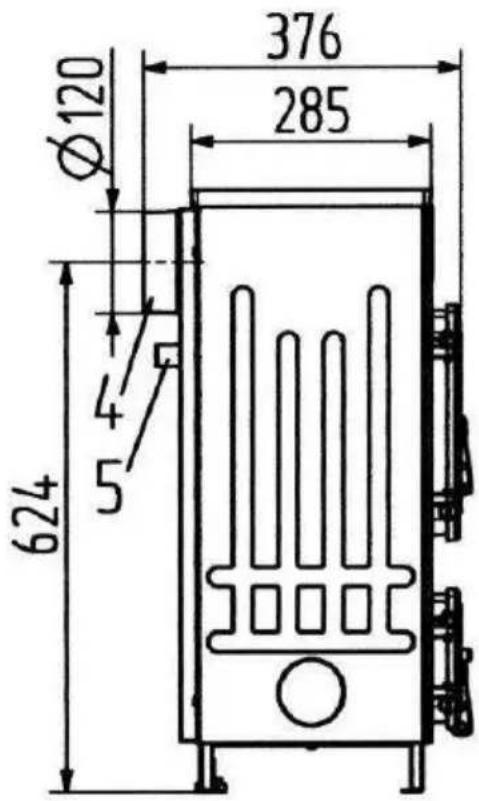

5.kép

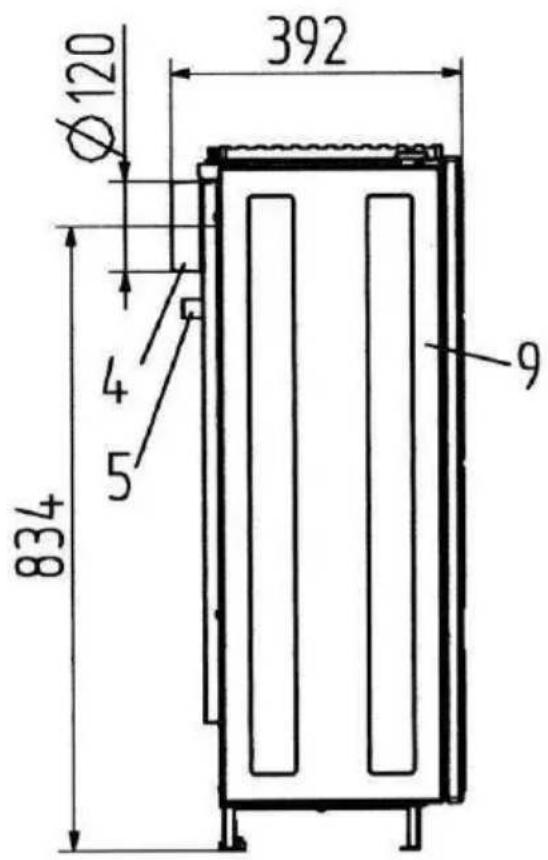

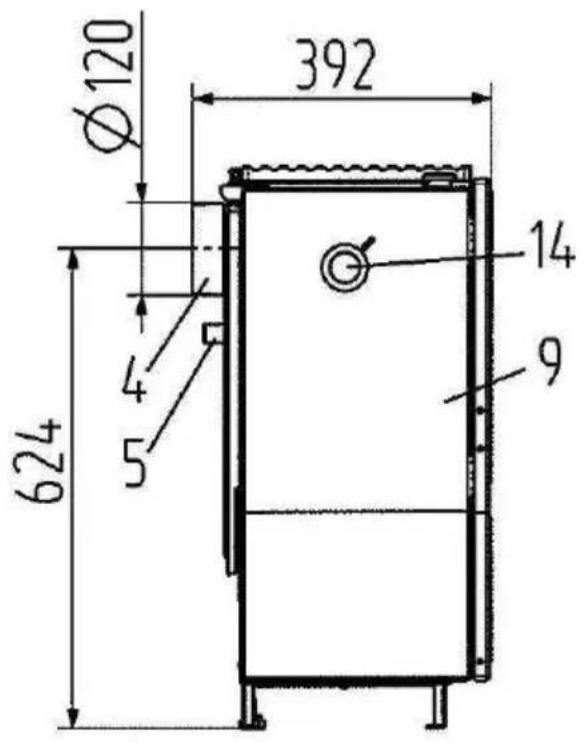

546 730 9

624 Ø120 392 4 5 14 9

6.kép

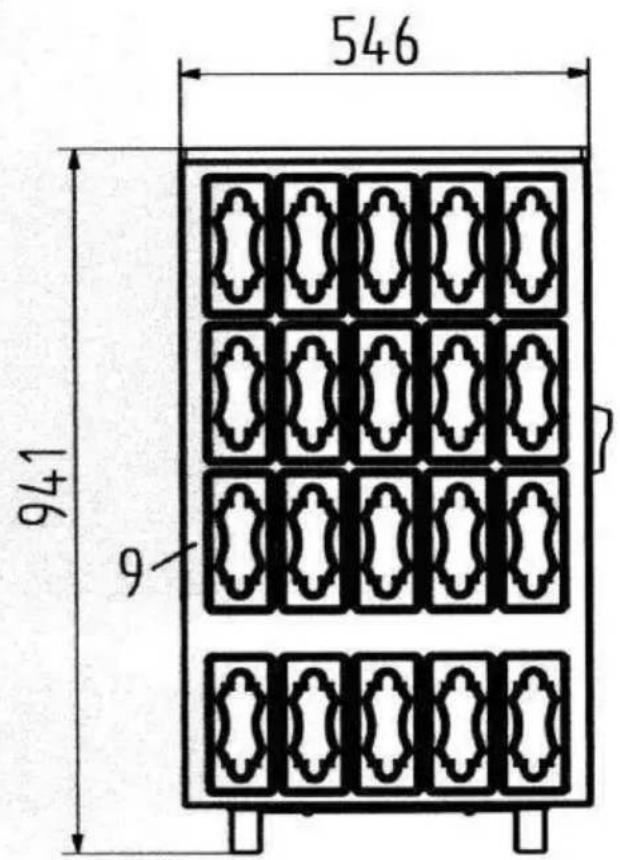

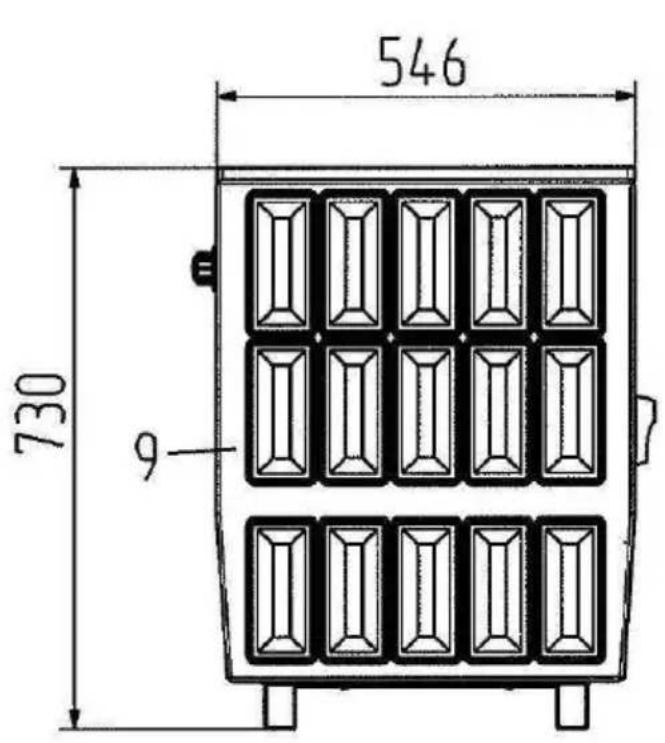

546 941 9

392 Ø120 4 5 834 9

7.kép

7/a kép

A feltüntetett súly- és méretadatok tájékoztató jellegűek!

Cégünk a konstrukció módosításának jogát fenntartja, amennyiben ezek a müszaki színvonalat emelik vagy a minőséget javítják.

WAMSLER

Wamsler SE Európai Részvénytársaság

Rákóczi út 53-55.

H – 3100 Salgótarján

Telefon [phone]

Telefax [phone]

www.wamsler.hu

123793 / 2016-03 V6
