HASZNÁLATI ÚTMUTATÓ EPIC 34 SPIRIT OF GAMER

A kézikönyv az Ön nyelvén elérhető a 95. oldalon

PRECAUTIONS DE SECURITE :

1. A kijelző tápellátásához használja a mellékelt tápegységet. Ellenőrizze a hálózati tápellátást, mielőtt csatlakoztatja a tápegységet.

2. NEMNe húzza a kábelt a képernyő leválasztásához.

3. Tartsa távol a képernyőt esőtől és nedvességtől, hogy elkerülje a tűz és az áramütés veszélyét.

4. Ne helyezzen semmilyen anyagot (szilárd vagy folyékony) a képernyő belsejébe. Baleset esetén húzza ki a konnektorból, és ellenőriztesse szakemberrel.

5. Soha ne próbálja meg saját maga kinyitni a képernyőt. Bármilyen javítással kapcsolatban forduljon szakképzett személyzethez vagy hivatalos központhoz.

6. A véletlen károsodás elkerülése érdekében tartsa a készüléket gyermekektől távol.

7. Az áramütés és a mechanikai sérülés elkerülése érdekében ne érintse meg a képernyőt nedves kézzel.

8. Ha a képernyő leesik vagy a tápegység megsérül, ne használja az áramütés veszélyének elkerülése érdekében. Forduljon a hivatalos forgalmazóhoz vagy telepítőhöz.

9. Húzza ki a tápkábelt, ha a kijelzőt egy ideig nem használja.

10. Ezt a képernyőt nem úgy tervezték, hogy a nap 24 órájában, a hét 7 napján bekapcsolva maradjon.

ALKALMAZÁSRA VONATKOZÓ ÓVINTÉZKEDÉSEK:

1. Győződjön meg arról, hogy a kijelző jól szellőzik, ha olyan helyre helyezi, ahol a levegő szabadon áramlik a tok nyílásain. Ha kis helyen szereli fel, hagyjon körülötte legalább 5 cm szabad helyet.

2. Ne helyezze a kijelzőt hőforrások, például radiátorok vagy hőlégcsatornák közelébe, valamint olyan helyre, ahol poros, vibráló vagy ütésnek van kitéve.

3. Helyezze a képernyőt stabil felületre, kerülje az ingatag vagy megdölt asztalokat, hogy elkerülje a leesés és a mechanikai meghibásodás kockázatát.

4. Kerülje a közvetlen napfény, nedvesség vagy víz hatását, és ne irányítsa a vizet a képernyőre, hogy elkerülje a tűz, áramütés vagy meghibásodás kockázatát.

5. Ha víz vagy anyag kerül a kijelzőre, azonnal hagyja abba a használatát, és forduljon a hivatalos forgalmazóhoz vagy a telepítőhöz.

6. Ne takarja el a képernyő szellőzőnyílásait, és ne helyezzen nehéz vagy hőt generáló tárgyakat a képernyőre, hogy elkerülje a hibás működést és a károsodást.

7. Ne takarja le a képernyőt ronggyal, amíg be van kapcsolva, mert ez túlmelegedést és tűzet, áramütést vagy mechanikai meghibásodást okozhat.

8. A meghibásodás elkerülése érdekében kerülje a mágnesek vagy mágnesezett tárgyak jelenlétét a képernyő közelében.

9. Ne használja a kijelzőt füst (beleértve a cigarette- és gózfüstöt), góz, pára, por vagy erős vibráció jelenlétében.

10. Ha a kijelzőt hideg helyről meleg helyre viszi (vagy fordítva), várjon körülbelül három órát, hogy alkalmazkodjon az új környezeti hőmérséklethez.

11. Győződjön meg arról, hogy a képernyő biztonságosan van felszerelve vízszintes felületre, és ne helyezze instabil állványra, hogy elkerülje a leesést és a sérülést.

12. Állítsa be a fényerőt és a kontrasztot, hogy az Ön igényeinek megfelelő optimális képet kapjon.

13. Ha falra szeretné rögzíteni a kijelzőt, használjon megfelelő VESA tartót (nem tartozék) a biztonságos telepítéshez.

CSOMAG TARTALMA:

Ref. : SOG-E34V165 / Epic 34 hüvelykes képernyő	Ellenőrizze a csomag tartalmát:
Képernyő	1
Láb + alap	1
Csúszásgátló betétek	4
DP 1.4 kábel	1
Étel	1
Tápkábel	1
Kábeltároló kapocs	1
Telepítési útmutató	1

MEGJEGYZÉSEK AZ LCD KÉPERNYŐKRE VONATKOZÓAN:

A következő tünetek nem azt jelzik, hogy probléma van a képernyővel: ez normális!

Amikor először kapcsolja be a képernyőt, a számítógép típusától és a használt konfigurációtól függően előfordulhat, hogy a kép rosszul keretezett a képernyőn. A beállításokat a számítógép, grafikus kártya megjelenítési beállításaiban kell elvégezni
○ A fényerő kissé egyenetlen lehet a használt asztali beállítástól függően.
Az LCD-képernyő természetéből adódóan a kijelzőváltás után utókép maradhat (pl. órákig látható kép. A kijelzés lassan helyreáll, vagy a képernyő néhány órára történő kikapcsolásával).

GONDOZZ A KÉPERNYŐJÉRE:

Biztonsági okokból kövesse az alábbi tisztítási utasításokat:

o Mielótt elkezdené, kapcsolja ki a kijelzőt, és húzza ki az áramforrásból.
Használjon szöszmentes, nem súroló kendőt a képernyő felületének finom tisztításához. A makacs foltok esetén enyhén megnedvesítheti a törlőkendőt egy speciális, LCD-képernyőkre készült tisztítószerrel.
Ne használjon alkoholt vagy acetont tartalmazó tisztítószereket, mert károsíthatják a képernyőt. Ehelyett válasszon egy kifejezetten LCD-képernyőkre tervezett tisztítószert. Soha ne permetezzen tisztítószert közvetlenül a képernyőre, hanem a ruhájára. Használjon puha ruhát, hogy ne karcolja meg a képernyő felületét, ne használjon selyempapírt (selyempapírt) a tisztításhoz.
A ház tisztításához használjon enyhén nedves ruhát, mindig tisztítószer nélkül. Ezután óvatosan törölje le tiszta, száraz ruhával.
Ne helyezzen be semmilyen tárgyat, és ne öntsön folyadékot a képernyő belsejébe. Kövesse ezeket az irányelveket a kijelző biztonságának és teljesítményének megőrzése érdekében.

MŰSZAKI ADATÓK

KÉPERNYŐ:

Méret: 34"

Képernyőformátum: 21/9

Görbület: R1500

Háttérvilágítás: LED

A födém típusa: VA

WQHD felbontás: 3440x1440

Gyakoriság: 165 Hz

Válaszidő: 1 ms MPRT

Színek: 16,7 millió szín (8 bites)

Fényerősség: 400 cd/m²

Kontraszt: 4000:1

Látási szög: Vízszintes/függőleges 178° (CR>10)

Keret nélküli: Körvonal nélkül

KIJELZÓ:

OSD nyelv: Angol (alapértelmezett), francia, holland, német, olasz, spanyol, portugál, magyar

HDR: Igen

OD: Igen

FreeSync: Igen

FlickerFree: Igen

Antikék fény: Igen

CSATLAKOZÁSOK:

DisplayPort 1.4: 2 + 1 DP 1.4 kábel mellékelve

HDMI 2.0: 2

3,5 mm-es jack csatlakozó: 1

LÁB ÉS RÖGZÍTÉS:

Dölés/elfordulás/magasság beállítása: +5°-tól -20°-ig / +45°-tól -45°-ig / 11,5 cm max.

VESA tartó: 100 x 100 mm

Kensington: Lopásgátló eszköz csatlakoztatásának helye

KÜLSÖ TÁPELLÁTÁS:

Étel : DC 12V kimenet=5A / AC bemenet 100\~240V, 50/60 Hz

Fogyasztás: 50 kWh Tipikus, <0,5 W készenléti/kikapcsolt állapotban

Energiaosztály: F

JELLEMZÖK :

Méretek lábbal és súllyal együtt: 80,74 x 43,56 x 22,89 cm / 6,5 kg

Méretek állvány és súly nélkül: 80,74 x 36,18 cm / 4,35 kg

MUNKAKÖRÜLMÉNYEK

Tárolási hőmérséklet: -20°C és 60°C között

Üzemi hömérséklet: 0°C és 40°C között

Páratartalom : 10-90% relatív páratartalom

A KÉPERNYÓD

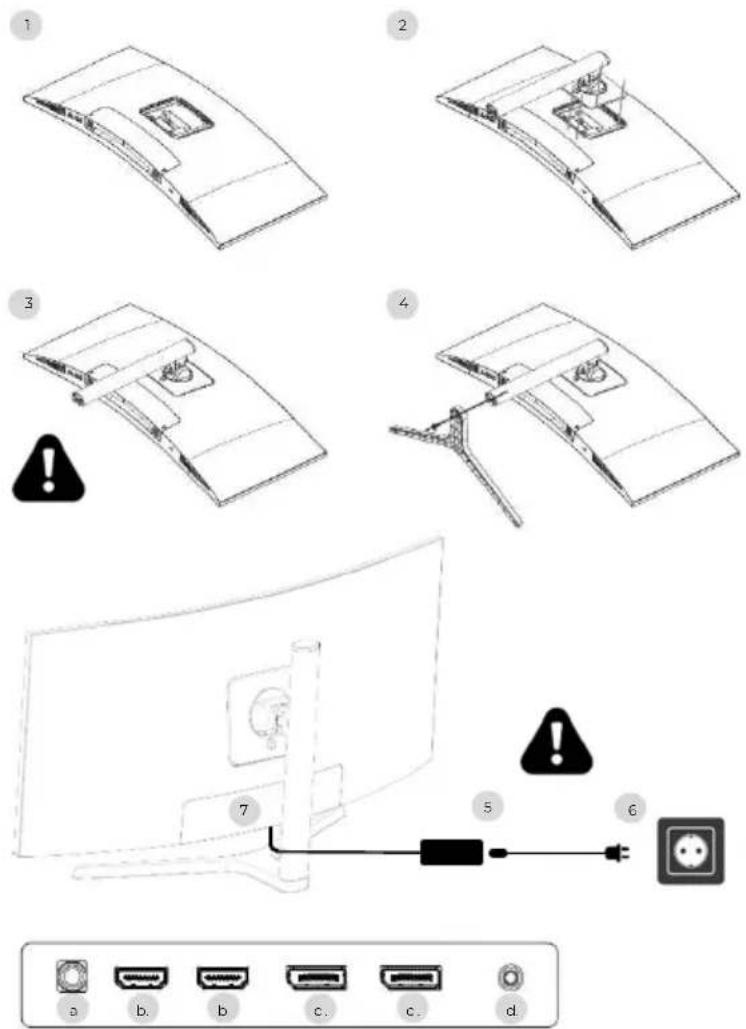

ÖSSZESZERELÉS:

1. Helyezze a képernyővédő fóliát stabil felületre, és helyezze rá a képernyőt, nehogy megkarcolódjon.
2. Rögzítse a lábat a kar gombjával.
3. Ellenőrizze, hogy a láb megfelelően van-e rögzítve
4. Rögzítse a láb alját a kézi csavarral, és helyezze rá a csúszásgátló párnákat.

Mielött biztonságosan felemeli a képernyöt, utoljára gyözödjön meg róla, hogy minden biztonságos.

a b. b c. c. d

1. Csatlakoztassa a tápkábelt az adapterhez
2. Csatlakoztassa a tápegységet a fali aljzatba
3. Távolítsa el a műanyag fedelet, és csatlakoztassa az adapterkábelt a képernyőn lévő aljzatba.

a. DC 12V tápcsatlakozó—5A
b. HDMI videoó kimenet
c. DisplayPort videoó kimenet
d. 3,5 mm-es jack hangkimenet

BEÁLLÍTÁSOK:

M ← E O

M Nyissa meg az OSD menüt és az almenüt.

Navigáljon felfelé az OSD menüben / Módosítsa a menüelem értékét is.
Navigálás lefelé az OSD menüben / Menüpont értékének módosítása is.

E Válassza ki a forrást/kilépést az OSD menüből.

Kapcsolja be/ki a képernyöt

Üzembe helyezés:

1. Nyomja meg a POWER gombot a képernyőn a bekapcsoláshoz (a jelző kék színű lesz).
2. Csatlakoztassa a megfelelő kábelt a monitor megfelelő bemenetéhez. A forrás automatikusan felismerésre kerül.
3. A bemenetek közötti váltáshoz nyomja meg a „Forrás" gombot a menü eléréséhez. Használja a "◀ »És" ▶ »a bemeneti forrás kiválasztásáhozee

OSO MENU

Megjegyzés: Alapértelmezés szerint az OSD menü angol nyelvű. Másik nyelv kiválasztásához lépjen az OSD fülre. (A menük modellenként és frissítéseiktől függően változhatnak!)

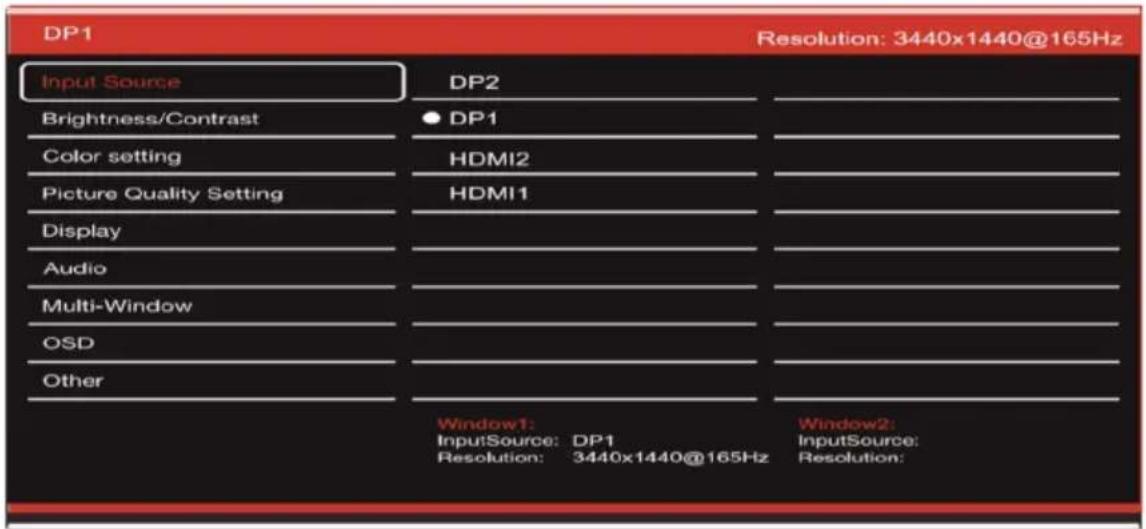

BEMENETI FORRÁS:

Forrás :Kapcsolja át a jelbemenetet DP1, DP2, HDMI1, HDMI2-re, vagy válassza ki automatikusan a forrást.

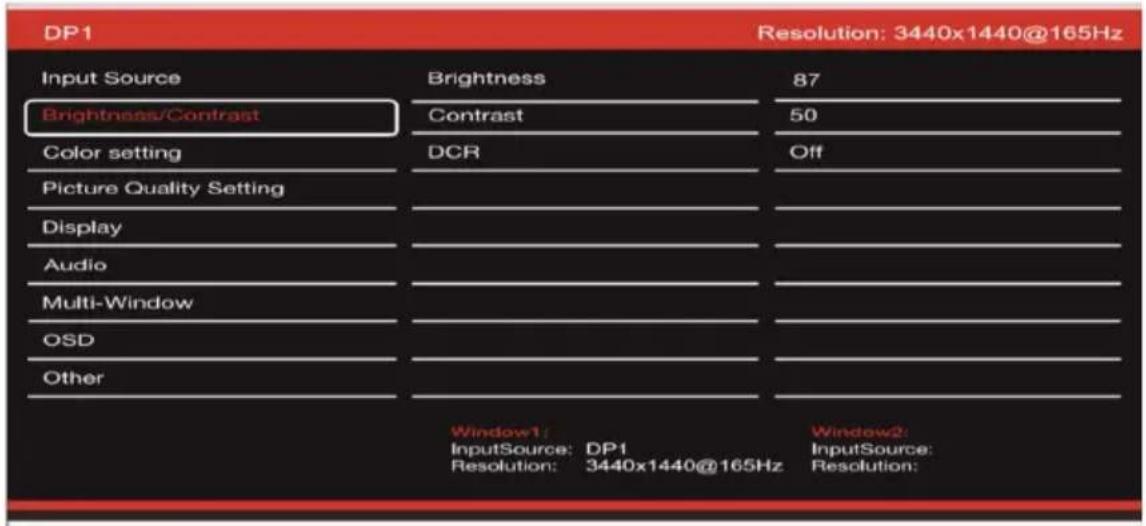

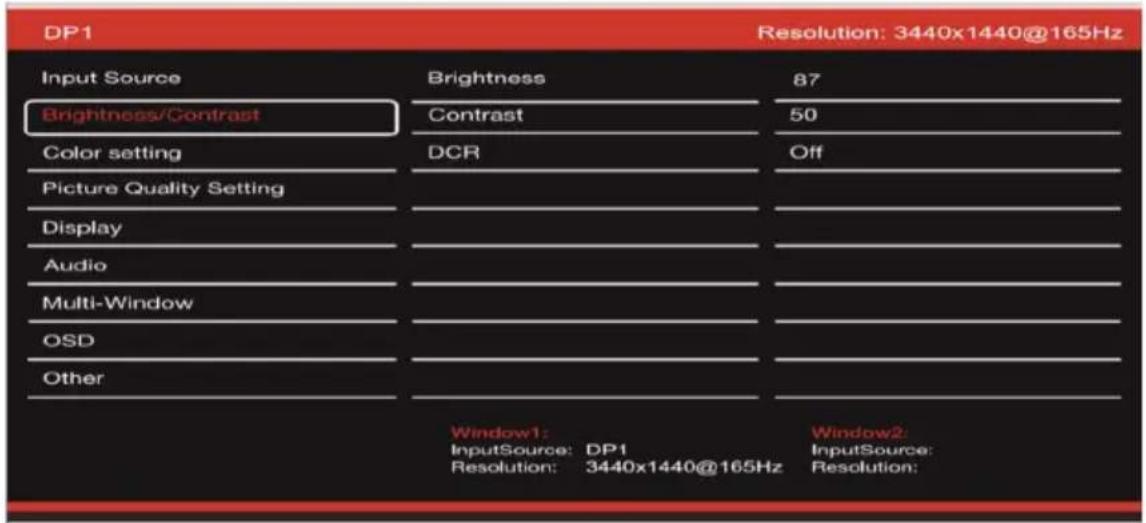

KONTRASZT ÉS FÉNYERŐ

Fényerösség: A képernyő fényerejének módosítása 0-ról 100-ra.

Kontraszt: Állítsa be a kijelző kontrasztját 0 és 100 között.

DCR: A dinamikus kontrasztarány funkció engedélyezése vagy letiltása.

SZÍNEK

Gamma: módosítsa a kijelző Gamma értékét a következőre: 2.0,2.2,2.4.

DivatKép: módosítsa az előre beállított módot a következőre: Standard, Photo, Game, Movie, FRS, PTS.

Színhőmérséklet: Módosítsa a hőmérsékletet: Normál, Meleg, Hűvös, Felhasználó.

Színez: a kijelző árnyalatának módosítása o-ról 100-ra.

Telítettség: a kijelzett telítettségi érték módosítása 0-ról 100-ra.

Alacsony kék fény: a kijelző telítettségének módosítása 0-ról 100-ra.

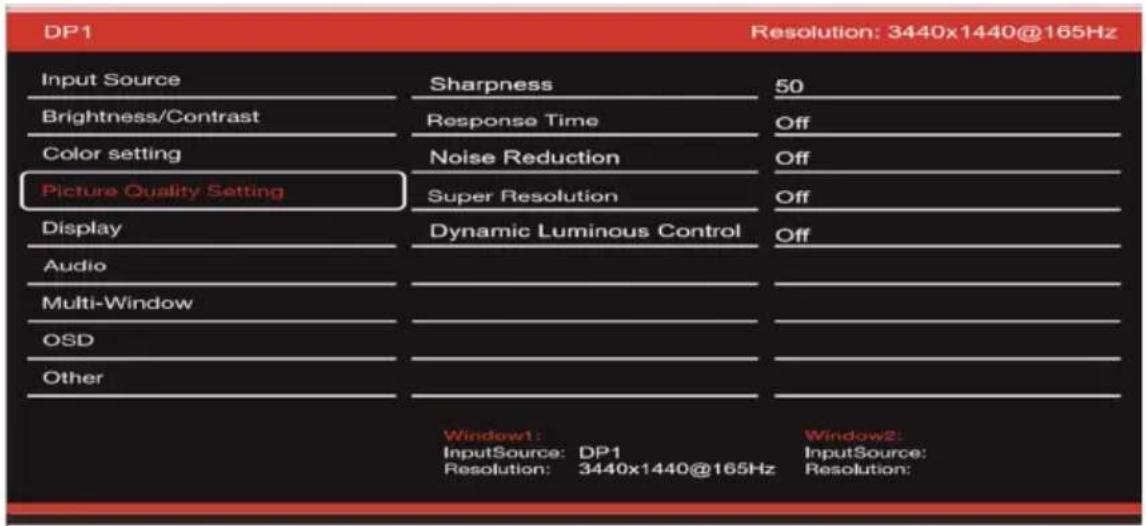

KÉPMINŐSÉG

Élesség: A megjelenített élességérték módosítása 0-ról 100-ra.

Válaszidő: Válassza ki a válaszidő értékét a következők közül: Alacsony, Közepes, Magas, vagy kapcsolja ki.

Zajcsökkentés: Válassza ki a zajcsökkentés értékét: Alacsony, Közepes, Magas, vagy kapcsolja ki.

Szuper felbontás:válassza ki a szuperfelbontás értékét: Alacsony, Közepes, Magas, vagy kapcsolja ki.

Dinamikus fényerőszabályozás: A dinamikus fénysűrűség-szabályozás funkció engedélyezése vagy letiltása.

OSO MENÜ

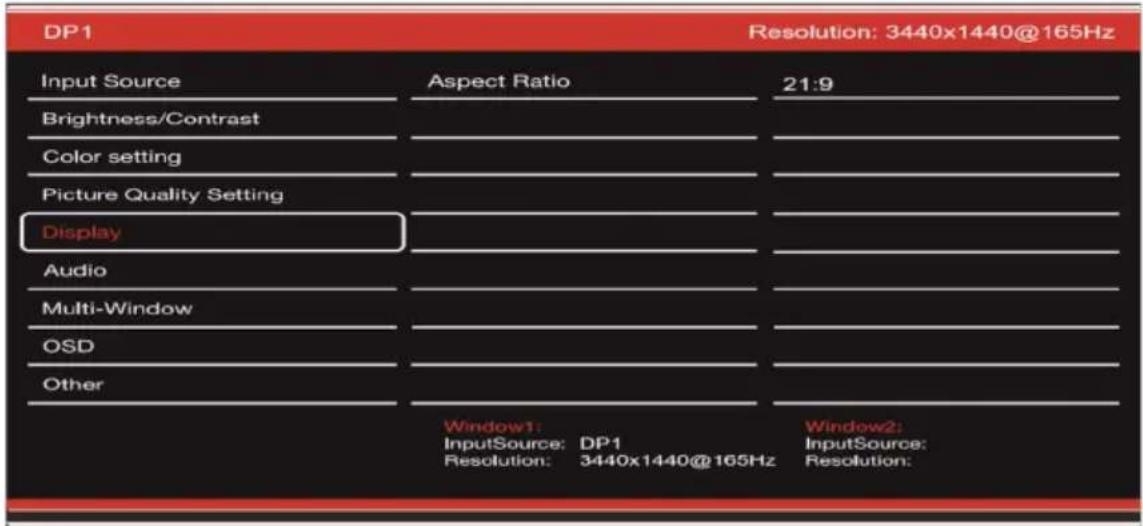

KIJELZÖ

Képarány: A kép oldalarányának módosítása 21:9, 4:3 vagy 1:1-re.

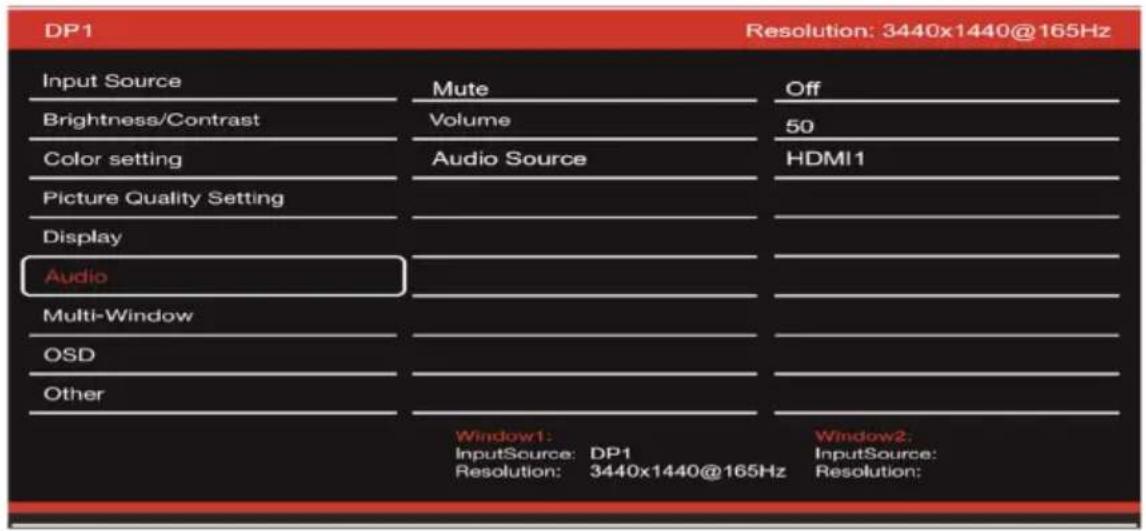

HANG

Néma :az audioforrás némításának engedélyezése vagy letiltása.

Hangerő: A hangforrás hangerejének módosítása 0-ról 100-ra.

Hangforrás:hangforrás interfész váltás HDMI1, HDMI2, DP1, DP2.

OSO MENÜ

TÖBB ABLAK

Több ablak: Több ablak kikapcsolása / PIP / PBP.

OSD

Nyelv: Az OSD menü nyelvének módosítása.
OSD pozíció H: Az OSD menü vízszintes helyzetének módosítása.
OSD pozíció V: Az OSD menü függőleges helyzetének módosítása.
OSD átlátszóság: Módosítsa az OSD menü átlátszósági értékét 0-ról 100-ra.
OSD időzítő: Az OSD menü aktív bezárása előtti időtartamának módosítása.
OSD forgatás: Az OSD menü elforgatása.

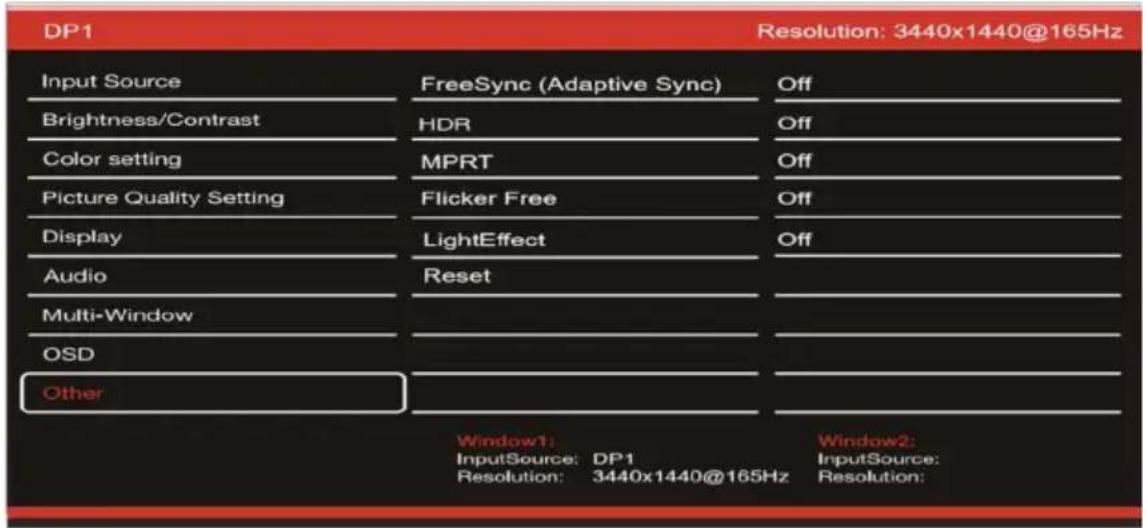

EGYÉB

FreeSync mód:a FreeSync engedélyezése vagy letiltása.

HDR: HDR engedélyezése (HDMI 2.0 bemenet szükséges).

MPRT: engedélyezve vagy letiltva.

Villogás mentes: engedélyezve vagy letiltva.

LightEffect: engedélyezve vagy letiltva.

Visszaállítás: Nyomja meg ezt a funkciót az eredeti beállítások visszaállításához.

GYIK:

Fehér a képernyöm!

○ Nyomja meg a Start gombot a képernyő bekapcsolásához.
○ Ellenőrizze, hogy a fényerő és a kontraszt megfelelően van-e beállítva.
○ Ellenőrizze, hogy a jelzőfény villog-e. Ha igen, nincs bejövő videojel.
Ha a forrás egy laptop vagy notebook, ellenőrizze, hogy be van-e kapcsolva, és tükör vagy bővítő módra van állítva.

A képernyöm villog!

Csatlakoztassa a kijelzőt egy másik áramforráshoz. Az elégtelen áramforrás okozhatja ezt a problémát.
Ellenőrizze, hogy az olyan berendezések, mint az árnyékolatlan hangszórók, lámpák, ventilátorok, tápegység/... megfelelő távolságra vannak-e a képernyötöl az elektromágneses zavarok elkerülése érdekében.

Úgy tünik, hogy a képernyöm szokatlan módon görget, görget vagy mozog!

○ Ellenőrizze, hogy a forrásfrekvencia 48 és 100 Hz között van-e.
○ Csatlakoztassa újra a kábelt, és ellenőrizze, hogy megfelelően van-e rögzítve.

A színek véreznek, vagy a vizuális effektusok szokatlannak tünnek!

Ha a képernyő csupa kék, piros vagy véletlenszerű színű, ellenőrizze, hogy a kábel megfelelően van-e bedugva. A rossz kapcsolat oka lehet a gyenge jel.
- Az összehasonlításhoz próbáljon meg egy másik videoforráshoz csatlakozni.

Homályos a képem! sötét! ugrás! A színek nincsenek optimalizálva!

○ Ellenőrizze, hogy a HDMI-kábel megfelelően van-e csatlakoztatva.
- Állítsa be a fényerőt és a kontrasztot az OSD menüben.
○ A közeli elektronikus berendezések zavarhatják a képernyőt.
- Állítsa be az RGB szintet vagy a színhőmérsékletet az OSD menüben

A kép helyzete nincs megfelelően középre állítva, vagy nem megfelelő a mérete!

- Állítsa be a kép elhelyezését vagy méretét az OSD menüben

A LED visszajelző nem működik!

○ Ellenőrizze, hogy az áramellátás be van-e kapcsolva.
○ Ellenőrizze, hogy a tápfeszültség csatlakoztatva van-e.

A LED jelző villog, de nincs kép a képernyőn!

○ Ellenőrizze, hogy a képernyő be van-e kapcsolva és be van-e kapcsolva.
○ Ellenőrizze, hogy a grafikus kártya megfelelően van-e telepítve

Ez a képernyő nem Plug & Play!

Ellenőrizze a számítógép és a grafikus kártya előfeltételeit, valamint azt, hogy kompatibilisek-e a képernyőjével.

TÁMOGATÁS:

Segítségre van szükséged!? Itt vagyunk:

Jelentkezzen be a www.spiritofgamer.com és elérheti az online súgót a képernyő jobb alsó sarkában, a SUPPORT gombbal
o Kérését e-mailben küldje el a címre [e-mail]

DEFINÍCIÓ:

VSMinden pixel egy piros, zöld és kék alpixelböl áll.

Ha egy alpixel rögzített állapotban van, a látható eredmény egy apró fekete, fehér vagy színes pont jelenik meg a képernyőn.

A hibás alpixeleknek három típusa van:

1. Hibás alpixelek tiszták: fehér, világos, mindig bekapcsolt,
2. Hibás alpixelek sötétek: fekete, mindig ki,
3. Hibás piros, zöld vagy kék alpixel: beragadt, be vagy ki

Az LCD gyártási folyamat során nem ritka, hogy egy vagy több alpixel fixen marad addig a pontig, ahol fényes vagy halott képpont keletkezik. Az 1–5 kimerevített alpixeles kijelző normálisnak tekinthető, és megfelel az ipari szabványoknak.

MEGJEGYZÉS A HALVA PIXELEKRE VONATKOZÓAN:

A Spirit of Gamer nem garantálja a 0 halott pixelt az Epic Series képernyőkön.

1. augusztus 2-tól a Spirit of Gamer a szabvány szerint támogatja a hibás képpontokat:

ISO 9241-307 1. osztály

A normal garanciális időszak alatti hibás pixel esetének kezeléséhez 3 fényképet kell benyújtania:

o Egy fénykép, amely a képernyőt teljes egészében mutatja, és jelzi, hogy hol helyezkednek el az elhalt pixelek,
o Egy másik kép a pixelekre nagyítva
o Fénykép a képernyő hátulján található termékazonosító címkéről.

A fényképekhez mellékeljük a vásárlási számlát, és e-mailben elküldjük a cí[e-mail]

Az elhalt pixelekre vonatkozó szabályzat tisztán tájékoztató jellegű, és nincs szerződéses értéke. Bármikor, előzetes értesítés nélkül módosíthatók. Tekintse meg legújabb Dead Pixel szabályzatunkat a webhelyenwww.spiritofgamer.com

Kérjük, figyelmesen olvassa el az általános jótállási feltételeket.

ÁLTALÁNOS GARANCIA FELTÉTELEI:

Szabványos garancia:

2 évig tart, a vásárlás napjától kezdődik. Felhívjuk figyelmét, hogy a felhasználónak olyan személynek (vagy cégnek) kell lennie, aki személyes használatra szerzi be a terméket, későbbi viszonteladási szándék nélkül.

Visszaküldési/mühelyi garancia:

Csak a Franciaországban vásárolt képernyőkre vonatkozik. A garanciális javításokat csak Franciaországban végezzük. Más országok esetében kérjük, forduljon a viszonteladóhoz a kínált szolgáltatásokért.

Garanciális támogatás: Ez magában foglalja a javítást, a hibás alkatrészek cseréjét vagy a képernyő cseréjét egy azonos jellemzőkkel és teljesítményű modellre, további költségek nélkül. A garanciális beavatkozás nem hosszabbítja meg annak időtartamát.

Meghibásodás esetén forduljon France Hotline-hoz a következő címen:

0812 102 102

(0,10 €/perc + hívás ára, szolgáltatótól függő további költségek nélkül)

A GARANCIA NEM ÉRVÉNYES A KÖVETKEZŐ ESETEKBEN:

○ Hibás pixel(ek): hibás képpontok az ISO szabvány szerint, majd a Spirit of Gamer
A födém alá ágyazott idegen test: rovarok, mint plThysanoptera, tripszekés egyéb idegen testek, például por, haj stb.
- Vis maior vagy környezeti hatások (páratartalom, áramütés, por stb.) miatti sérülések vagy megsemmisülések
o Nem megfelelő tárolás vagy üzemeltetés, különösen a használati utasítások be nem tartása, hiányzó elemek, amelyeket hibás szoftver vagy hibás telepítés bizonyít.
- Illetéktelen személy általi felnyitás által okozott károk.
○ Mechanikai sérülés, amelyet nem rejtett szállítási sérülés okoz.
○ A kép „beégett”, csökkenti a háttérvilágítás fényerejét az LCD-kijelzőkben a folyamatos működés érdekében (a részleteket lásd a termékspecifikációban és a használati útmutatóban).
o Ügyfél visszaélés.
o Javitson meg minden olyan egységet, amelynek sorozatszámát eltávolították.
Ha a fenti kizárások bármelyike érvényes, a Spirit of Gamer fenntartja a jogot, hogy a megfelelő díjakat rója ki az ügyfélre.
○ A vásárló gondoskodik arról, hogy a hibás képernyőt megfelelően, az eredeti csomagolásába csomagolják.
○ A használat elvesztéséért vagy az ebböl eredő károkért felelősséget nem vállalunk.
○ A nem megfelelő csomagolásból eredő károkért a feladó felel.

GARANCIA FELTÉTELEI A MÜHELYI VISSZAÁLLÍTÁSRA ÉS VISSZATÉRÉSRE:

• Az eredeti csomagolásnak (kartondoboz, védőburkolatok) minden garanciális igény esetén rendelkezésre kell állnia. Szükség esetén csomagolóanyag rendelhető 50,00 € adóval együtt.
  ○ A hibás képernyőt vissza kell juttatni a kijelölt szállítóhoz.
• Az átvétel, javítás és visszaküldés általában 3 héttől 1 hónapig tart.

MEGFELELŐSÉGI NYILATKOZAT :

Az EPIC sorozatú kijelzők megfelelnek a 2014/30/EU, az EMC és a kisfeszültségű irányelvek (LVD) 2014/35/EU, az (EU) 2019/2013 irányelvek, valamint a 2011/65/EU RoHS irányelvek előírásainak.

Modellek:

Referenciák:	EAN:	Kijelölés
SOG-E241165	3700104434141	Epic 23,8"-es lapos képernyő
SOG-E27V240	3700104434158	Epic 27"-es ívelt képernyő
SOG-E34V165	3700104434165	Epic 34"-es ívelt képernyő

A Spirit of Gamer kijelenti, hogy ez az eszköz megfelel a fent felsorolt összes alapvető követelménynek.

Otteurópai irányelvA RoHS (Restriction of Hazardous Substances) célja tíz veszélyes anyag elektromos és elektronikus berendezésekben való felhasználásának korlátozása. Ez a készülék megfelel az európai irányelvnek.

Az elektromos és elektronikus berendezések hulladékairól (WEEE) szóló irányelv és az akkumulátorokról szóló irányelv előírja, hogy minden elektromos és elektronikus berendezést (EEE) át kell jelölni az áthúzott, kerekes szeméttároló szimbólummal. Ez a szimbólum azt jelzi, hogy ezt a terméket és/vagy akkumulátorát nem szabad a háztartási hulladékkal együtt kidobni. Alkatrészeik visszanyerésére és újrahasznosítására szakosodott létesítménybe kell szállítani.

VÉDJEGYEK:

SPIRIT OF GAMER

© 2024 Spirit Of Gamer® - Minden jog fenntartva. A Spirit Of Gamer logói bejegyzett védjegyek.

A következő dokumentumokban leírt vagy illusztrált Spirit of Gamer termékek specifikációi: csomagolás, használati útmutató, dokumentumok előzetes értesítés nélkül változhatnak. A képek csak illusztrációs célt szolgálnak. A Spirit of Gamert kizárólag a Suza International forgalmazza és gyártja (Parc d'Activités du Bel Air, 11 avenue Joseph Froëlicher, CS 40591 Ferrières-en-Brie, 77164 Marne-la-Vallée Cedex 3, Franciaország). FG080823

A HDMI és a High-Definition Multimedia Interface kifejezések, valamint a HDMI logó a HDMI Licensing Administrator, Inc. védjegyei vagy bejegyzett védjegyei az Egyesült Államokban és más országokban.

EPIC SERIES
