Terméktípus	Elszívó páraelszívó
Márka	Airforce
Modell	Square Crisalide
Méretek (hozzávetőlegesen)	60 cm vagy 90 cm a konfigurációtól függően (pontosan nem meghatározott)
Elektromos táplálás	220-240 V, 50 Hz, 30 mA differenciálkapcsoló ajánlott
Motorteljesítmény	Nincs megadva (időzítős modelleknél 650 m³/h feletti légáram)
Szívási sebességek	4 sebesség (1-3 + időzített intenzív 7 perc)
Világítás	Beépített LED (teljes csere a szerviz által)
Vezérlés	Érintőpanel vagy távirányító (opcionális)
Elszívás típusa	Elszívó (külső) vagy szűrős (aktív szén) változat
Zsírszűrő	Fém, mosogatógépben mosható (rövid ciklus, alacsony hőmérséklet)
Szénszűrő	Aktív szén, nem mosható, 6 havonta cserélni (szűrős változat)
Minimális telepítési távolság	70 cm (elektromos főzés) / 75 cm (gáz vagy vegyes)
Automatikus kikapcsolás	4 óra inaktivitás után automatikus leállás
Energiafogyasztás	Nincs megadva
Zajszint	Nincs megadva
Súly	Nincs megadva
Biztonság	Automatikus leállás, gyermekbiztos felügyelet (8 évtől), lángolás tilos
Szokásos karbantartás	Zsírszűrő havi tisztítása, szénszűrő cseréje 6 havonta
Alkatrészek	Szűrők, távirányító, LED izzó (a szervizen keresztül)
Javíthatóság	Vegye fel a kapcsolatot a műszaki segélyszolgálattal

Gyakran ismételt kérdések - Square Crisalide Airforce

Mennyi a minimális távolság a páraelszívó és a főzőlap között ?

Teljesen elektromos főzés esetén a minimális távolság 70 cm. Gáz vagy vegyes főzés esetén 75 cm. Ha a főzőlap utasításai nagyobb távolságot írnak elő, kövesse azokat.

Hogyan tisztítsuk meg a zsírszűrőt ?

A fém zsírszűrőt havonta egyszer kell tisztítani nem agresszív tisztítószerrel, kézzel vagy mosogatógépben alacsony hőmérsékleten és rövid ciklusban. A mosogatógépes mosás elszínezheti a szűrőt, de nem befolyásolja a hatékonyságát.

Mikor kell cserélni a szénszűrőt ?

Az aktív szénszűrő nem mosható és nem újrahasznosítható. Normál használat mellett 6 havonta kell cserélni a rossz szagok megkötésére.

Hogyan párosítsunk új távirányítót a páraelszívóhoz ?

Párosítási eljárás:
1. Kapcsolja ki a páraelszívó áramellátását.
2. Kapcsolja vissza az áramot.
3. 5 másodpercen belül nyomja meg a világítás gombot, amíg a lámpák fel nem gyulladnak.
4. 5 másodpercen belül nyomja meg a motor gombot.
5. Várjon kb. 10 másodpercet. Ekkor a távirányító párosítva van.

Mit tegyek, ha a páraelszívó nem indul ?

Először ellenőrizze az elektromos táplálást és a differenciálkapcsolót (30 mA). Ha a probléma továbbra is fennáll, ellenőrizze, hogy a távirányító megfelelően párosítva van. Ha semmi sem működik, vegye fel a kapcsolatot a műszaki segélyszolgálattal.

Hogyan állítsam be az időt a páraelszívón ?

Nyomja meg egyszerre az A (világítás) és B (motor) gombot, amíg a kijelző villogni nem kezd. Az A gombbal állítsa be az órát, a B gombbal a perceket. Nyomja meg újra az A+B gombot a megerősítéshez.

A páraelszívó automatikusan kikapcsol ?

Igen, a páraelszívó automatikusan kikapcsol 4 órával az utolsó gombnyomás után. Ezenkívül a 4. sebesség (intenzív) 7 percre időzített, majd visszatér az előző sebességre.

Hogyan változtassuk meg a távirányító kódját interferencia esetén ?

Nyomja meg a + és - gombot egyszerre kb. 10 másodpercig, amíg a LED fel nem gyullad. Engedje el, majd 3 másodpercen belül nyomja meg újra mindkét gombot. Három villanás megerősíti a változást. Ezután végezze el a párosítási eljárást.

Használhatom a páraelszívót gázfőzőlappal ?

Igen, de a telepítési távolságnak legalább 75 cm-nek kell lennie (vagy többnek, ha a főzőlap előírja). Tilos lángolni az ételt a páraelszívó alatt, és a sütést felügyelni kell.

Hogyan csökkentsem a páraelszívó energiafogyasztását ?

Mindig a főzéshez igazított legalacsonyabb szívási sebességet használja, ne hagyja a páraelszívót 15 percnél tovább működni a tűzhely leállítása után, és kapcsolja le a világítást, amikor elhagyja a főzési területet.

HASZNÁLATI ÚTMUTATÓ Square Crisalide Airforce

A készüléket 8 évesnél fiatalabb és csökkent fizikai-, érzéki- és értelmi képességű, vagy tapasztalatlan, illetve a szükséges ismeretekkel nem rendelkező személyek csak felügyelet mellett használhatják, vagy azt követően, hogy a készülék biztonságos használatára és az azzal kapcsolatos veszélyekre vonatkozó oktatásban részesültek. Gyermekek nem játszhatnak a készülékkel. A készülék felhasználó által végzendő tisztítását és karbantartását gyermekek csak felügyelet mellett végezhetik. Sose használja az elszívót megfelelően felszerelt rács nélkül!

A tűzhely közelében lévő részek túlmelegedhetnek, amennyiben a főzőlap működik.

A levegő nem üríthető ki a gáz-, vagy egyéb fogyasztású berendezések ürítési termék anyagok ürítésére szolgáló vezetékbe. A gáz-, vagy egyéb fogyasztású berendezésekkel egyszerre használt, konyhai páraelszívó jelenlétében biztosítani kell mindig a megfelelő, helyi szellőzést. Szigorúan tilos flambírozott ételek készítése a páraelszívó alatt. A nyílt láng használata kárt tesz a szűrőkben és tűzveszélyes, ennél fogva minden esetben elkerülendő. Olajban sült ételek ellenőrzés alatt készítendők, elkerülve, hogy a forró olaj lángra kapjon. Műszaki és biztonsági okok miatt szigorúan kövesse a vonatkozó, helyi hivatalok szabályozásait.

Ez a készülék a 2002/96/EK Waste Electrical and Electronic Equipment (WEEE) európai irányelvnek megfelelően jellel van ellátva. Gondoskodjon arról, hogy a termék ártalmatlanítása megfelelő módon történjen, így Ön hozzájárul a környezetre és az egészségre káros hatások megelőzéséhez.

A jel a terméken vagy a kísérő dokumentumokon azt jelzi, hogy ezt a terméket nem szabad háztartási hulladékként kezelni, hanem az elektromos és

elektronikus készülékek begyűjtésére kialakított alkalmas helyen kell leadni. Kiselejtezésekor a helyi hulladékkezelési előírásoknak megfelelően kell eljárni. A termék kezelésére, begyűjtésére és újrafelhasználására vonatkozó további tájékoztatásért vegye fel a kapcsolatot a helyi, erre szolgáló hivatallal, a háztartási hulladék-begyűjtő szolgálattal vagy azzal az üzlettel, ahol a terméket megvásárolta. Ha a tápvezeték sérült, azt a gyártóval vagy szakszervízzel vagy egy képzett szakemberrel ki kell cseréltetni az esetleges veszélyforrások kiküszöbölése érdekében.

Tanulmányozza át a használati utasítás első oldalain található ábrákat is a betűrendes- és szám szerinti hivatkozásokkal. Szigorúan tartsa be a használati utasításban szereplő figyelmeztetéseket! Minden felelősséget elhárítunk, amennyiben nem a használati utasításban szereplő, nem rendeltetésszerű használatból eredő kár, vagy tűz keletkezik.

Az üzembehelyezést és az elektromos csatlakozást csak szakképzett technikus végezheti el.

Tanácsoljuk, hogy ne szerelje fel a szagelszívó berendezést olyan falra, ami nem bírja el a készülék súlyát, például gipszkarton, valamint ne építse be a készüléket semmilyen szekrénybe.

A konyhai szagelszívót elektromos főzőlaptól legalább 70 cm távolságra kell elhelyezni, gáz vagy vegyes tüzelésű főzőlap esetén ez a távolság 75 cm legyen. Ha a gáztűzhely beszerelési utasításai ennél nagyobb távolságot írnak elő, azt kell figyelembe venni.

A konyhai szagelszívó B felső levegőkimenettel rendelkezik, ezen jut ki az elhasznált levegő a kültérbe (kivezetett változat A – a kivezető cső nem tartozéka a gépnek). Amennyiben a főzés füstjét és páráját nem lehet kivezetni a kültérbe, a konyhai szagelszívó F keringtetett változatban is használható, ha 1 db F aktív szenes filtert szerel fel, ekkor a füst és pára szűrés után a G rácsozaton át visszakerül a belső térbe.

Ellenőrizze, hogy a páraelszívó közelében található a tápáramhálózati

csatlakozó, és hogy a berendezés el van látva 30 mA differenciál egységgel. A hálózati áramfeszültségnek meg kell felelnie a páraelszívó belső részén elhelyezett, a jellemzőket tartalmazó címkén feltüntetett áramfeszültség értékével. A páraelszívó el van látva egy 1250 mm hosszú, csatlakozódugós vagy anélküli elektromos kábellel: amennyiben el van látva csatlakozódugóval, csatlakoztassa a páraelszívót a vonatkozó szabályoknak megfelelő dugaszhoz, elérhető helyen; amennyiben nincs ellátva ezzel (közvetlen csatlakozás az áramhálózathoz), a beszerelési előírásoknak megfelelően szereljen rá a hálózatra egy olyan egységet, ami biztosítja az egypólusú áramhálózati lecsatlakoztatást, a nyílások távolságának biztosítaniuk kell a teljes lecsatlakoztatást III-as kategóriájú túlfeszültség esetén.

Az elszívót mindig legalább egyes fokozatban kell üzemeltetni, amikor a főzőlapot használják.

A termék teljesítménytesztjei a 65/2014/EU - Ref: IEC 61591 rendelet szerint lettek végrehajtva.

A legnagyobb teljesítmény akkor érhető el, ha a mozgó paneleket, amennyiben vannak ilyenek, nyitott állapotba helyezzük.

A páraelszívó mellé, esetlegesen, faliszekrények vagy polcok a terméktől legalább 1 mm távolságra szerelhetők fel.

A szabályos szívás elérése céljából javasolt a főzőlap méreteit a páraelszívó méreteihez igazítani.

Például:

60 cm-es páraelszívó 60 cm-es (legtöbb 4 láng) főzőlaphoz

90 cm-es páraelszívó 78 cm-es (legtöbb 5 láng) főzőlaphoz

90 cm-es páraelszívó 90 cm-es (legtöbb 5 láng) főzőlaphoz

TLC

1: + motor

2: Motor be/ki

3: - motor

4: Világítás be/ki

5: LED

Megjegyzés: az elszívón található LED a különböző sebességeket jelöli: zöld 1. sebességi fokozat, narancssárga 2. sebességi fokozat, piros 3. sebességi fokozat és villogó piros 4. sebességi fokozat. Minden páraelszívó berendezésnél, melynek 650 m3/h-nál nagyobb a teljesítménye, az utolsó sebesség időzített; ennek az időtartama 7 perc, miután ez az idő lejár, a sebesség automatikusan visszatér az utolsó nem időzített sebességre.

Amennyiben cserélni kell a távirányítót, az elektronikát az alábbi eljárást követve kell az új távirányító frekvenciájára kalibrálni:

A csatlakoztatás módja:

1. Kapcsolja le a tápfeszültségről a páraelszívót.
2. Kapcsolja vissza a tápfeszültségre a páraelszívót.
3. 5 mp-en belül nyomja meg a világító gombot, majd hagyja abba a nyomást, miután a fény kialszik (a távirányítót a 3-as gombbal kell bekapcsolni).
4. 5 mp-en belül nyomja meg a motor funkciógombot, majd engedje el a gombot.

Ekkor körülbelül 10 mp-et kell várni – ezt követően a páraelszívó már használatra kész.

Megjegyzés: bármelyik funkciógomb utolsó használata után 4 órával a páraelszívó automatikusan kikapcsol.

Amennyiben más, közelben működő távirányítókkal egymás sávjait zavarják, kódolja át a készüléket.

Amennyiben a távirányítót le kell cserélni, az elektronikai rendszert az új távirányító frekvenciájára kell visszaállítani, az említett csatlakoztatási eljárással.

Hogyan adjunk új kódot a távirányítónak?

A távirányító előre meghatározott kódokkal van ellátva. Amennyiben új, véletlenszerű kód generálására van szükség, a következő lépések szerint tegye: nyomja meg egyszerre a két gombot nagyjából 10 mp-ig, ekkor felvillan a led-fény, majd nyomja meg ismét a két gombot egyszerre (3 mp-ig). Ekkor három led-fény jelzi, hogy a műveletet sikeresen végrehajtotta. Ha a távirányítót egyszer újrahangolta, a csatlakoztatási eljárást ismét végre kell hajtani.

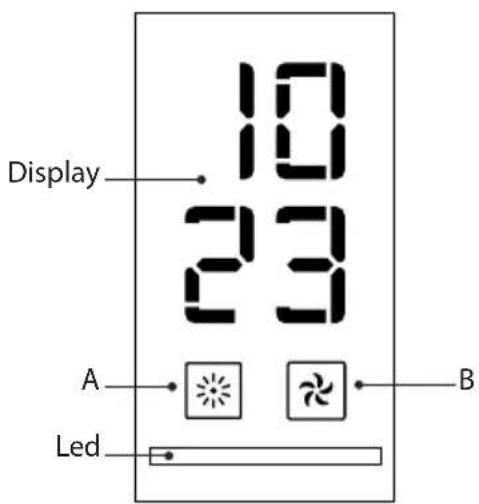

A. Fényjelző BE/KI gomb: a gomb lenyomásával bekapcsolnak vagy kikapcsolnak a páraelszívó fényjelzői.

B. Motor BE/KI gomb: a gomb lenyomásával bekapcsol/kikapcsol a motor és ciklikusan a szívósebességek között mozog. (0-1°-2°-3°-időzített intenzív-0)

Óra szabályozás: az óra beszabályozásához nyomja le egyszerre az A és a B pontokat, a kijelző villogni kezd, az A gomb használatával beszabályozható az óra, a B gombbal a perc. Az óra beállítása után egyszerre az A és a B gombokat az eljárás befejezéséhez.

Megjegyzés: A páraelszívón elhelyezett FÉNYJELZŐ különféle sebességeket jelez: a zöld az 1-es sebességet, a narancssárga a 2-es sebességet, a vörös a 3-as sebességet, és a villogó vörös a 4-es sebességet jelzi. Az összes, 650 m3/h-nál nagyobb teljesítményű páraelszívó az utolsó, időzített sebességgel rendelkezik; ez 7 percig tart, ezután az utolsó nem időzített sebességbe tér vissza.

Ez a termék el van látva távirányításos, késleltetett, ellenőrző, érzékelő egységgel (választható készletként) vagy főzőlappal (külön megvásárolható).

Amennyiben nem áll rendelkezésre a távirányítóegység, bármilyen jellegű interferenciát elkerülendő, javasoljuk az érzékelő egység kiiktatását az alábbi műveletek végzésével:

1. Legkevesebb 10 percig kapcsolja le a tápáramot. 2. Kapcsolja vissza a tápáramot. 3. A páraelszívó vezérlő egysége alatt nyomja le a fényjelzőket azok bekapcsolásáig. 4. Nyomja le a motor gombot, a fényjelzők kikapcsolása jelzi a kiiktatást. Az érzékelő újra engedélyezéséhez kövesse a távvezérlő vagy a főzőlap csatlakozási eljárást.

Karbantartás

Mielőtt bármilyen karbantartási munkába kezdene, húzza ki a villásdugót, ill. bontsa az áramkört.

Tisztítás

A szagelszívó berendezés belsejét (kivéve a zsírszűrők mögötti részt) és külsejét gyakran tisztítsa. A tisztításhoz használjon denaturált alkohollal vagy semleges tisztítószerrel nedvesített rongyot. Kerülje a súroló anyagokat tartalmazó tisztítószereket.

Figyelem

Az elszívó tisztítására, valamint a filterek cseréjére és tisztítására vonatkozó előírások be nem tartása tűzveszélyt okoz! Ezért felhívjuk figyelmét, hogy tartsa be az utasításokat.

Zsírszűrő filter

Havonta egyszer, nem durva tisztítószerrel, kézzel vagy mosogatógépben alacsony hőfokon és rövid ciklussal el kell mosogatni. Mosogatógépben történő mosogatás esetében a zsírszűrő filter elszíneződhet, de ez egyáltalán nem változtatja meg a szűrési jellemzőket.

Aktív szenes filter (csak keringtetett változatnál)

Az F aktív szenes filter nem mosható és nem regenerálható. A szénfiltert 6 havonta ki kell cserélni. Magába veszi a főzésből származó kellemetlen szagokat.

Izzócsere

Figyelem! Mielőtt az égőkhöz érne, győződjön meg róla, hogy hidegek-e.

FÉNYKIBOCSÁTÓ DIÓDA (LED)

Amennyiben a fénykibocsátó dióda nem működik, kérjük keresse fel ügyfélszolgálatunkat a teljes csere végett.

A környezetre gyakorolt hatás csökkentése:

Az elektromos háztartási készülék fogyasztásának a visszafogása érdekében javasolt mindig az adott főzési típusnak megfelelő legalacsonyabb elszívási sebességet beállítani, a tűzhely lekapcsolása után a készüléket 15 percen belül kikapcsolni, a főzőhely elhagyásakor pedig mindig lekapcsolni a lámpákat.

A szagelszívó berendezést mindig be kell kapcsolni legalább az egyes sebességgel, ha a tűzhely működik.

A termék hatékonysági vizsgálatai a (EU) 65/2014 rendeletnek megfelelően történtek - Ref: IEC 61591

A maximális hatékonyság érdekében a mozgatható paneleket, ha vannak, nyitott helyzetbe kell állítani.

A páraelszívó mellett lévő esetleges függő konyhai elemeket vagy polcokat legalább 1 mm távolságra kell felszerelni a terméktől.

A megfelelő elszívás érdekében ajánlott a tűzhely lapjának méreteit a páraelszívó méretéhez igazítani.

Például:

EK-megfelelőségi nyilatkozat:

Mi, az Airforce S.p.A via Ca' Maiano 140/E 60044 Fabriano AN ITALY kijelentjük, hogy az alábbi modellek:

-Square

amelyekre ez a nyilatkozat vonatkozik, megfelelnek az alábbi európai irányelveknek és módosításaiknak, valamint a nemzeti törvényeknek, amelyek ezen irányelveknek a nemzeti jogrendekbe való beillesztéséhez szükségesek:

-EMC 2014/30/EU ;

-LVD 2014/35/EU.

Egyéb tudnivalókért, vagy ha a technikusokkal szeretné felvenni a kapcsolatot, nézze meg a használati utasítás utolsó oldalát.

EK-megfelelőségi nyilatkozat:

Mi, az Airforce S.p.A. via Ca' Maiano 140/E 60044 Fabriano AN ITALY kijelentjük, hogy a modellek:

-Négyzet
