| Termék típusa | Beépíthető gáz főzőlap |
| Márka | CANDY |
| Modell | CPG 64SGX |
| Méretek (Sz x M) | 595 x 510 mm |
| Becsült tömeg | 10 kg |
| Elektromos csatlakozás | 220-240 V / 50-60 Hz, 15 W |
| Kompatibilis gáztípus | Földgáz (G20) vagy bután/propán (G30/G31) |
| Égéők száma | 4 |
| Égéők típusai | 1 kisegítő (Ø 50 mm), 1 félgyors (Ø 75 mm), 1 gyors (Ø 100 mm), 1 négyszeres korona (Ø 135 mm) |
| Teljes teljesítmény | 9,25 kW (földgáz) / 673 g/h (bután) |
| Biztonság | Termoelem minden égőn, beépített elektronikus gyújtás, biztonsági csap |
| Felület anyaga | Rozsdamentes acél |
| Rácsok | Krómozottak, eltávolíthatók |
| Karbantartás és tisztítás | Szappanos vízzel vagy nem maró hatású tisztítószerrel tisztítható; ne használjon gőztisztítót |
| Beszerelési osztály | 3. osztály |
| Tartozékok | Csere fúvókák, tömítés, rögzítőbilincsek |
| Általános információk | Megfelel az európai irányelveknek: 2006/95/EK, 2004/108/EK, 2009/142/EK |
Gyakran ismételt kérdések - CPG 64SGX CANDY
Felhasználói kérdések a következőről CPG 64SGX CANDY
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Főzőlap PDF formátumban ingyenesen! Találja meg kézikönyvét CPG 64SGX - CANDY és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. CPG 64SGX márka CANDY.
HASZNÁLATI ÚTMUTATÓ CPG 64SGX CANDY
HASZNÁLATI UTASÍTÁS HU
PLITE
MANUAL DE UTILIZARE RO
CONTENT
GB-IE
Biztonsagi Utasitások 50
1. Utasitások a telepitő szárára 51
1.1.Beépités 51
1.2. Alkalmas helyszín 51
2. Elektromos bekotés (csak az Egyesült Királyságban) .....51
2.1.Elektromosbekotés .51
2.2. Gazbekotés (csak az Egyesült Királyságban) 51
2.3.A tuzhelyap beallitasa kulonbozgaztipusokhoz 52
2.4.A minimalis langmeret beallitasa 52
3. A tuzhelyap hasznalata Felhasznaloiutasitask 52
3.1.Agazegó hasznalata 52
4. Karbantartás és tisztlatas 52
5.Vevoszolgálat 53
6.Kornyezetvedelem 53
Figure 6

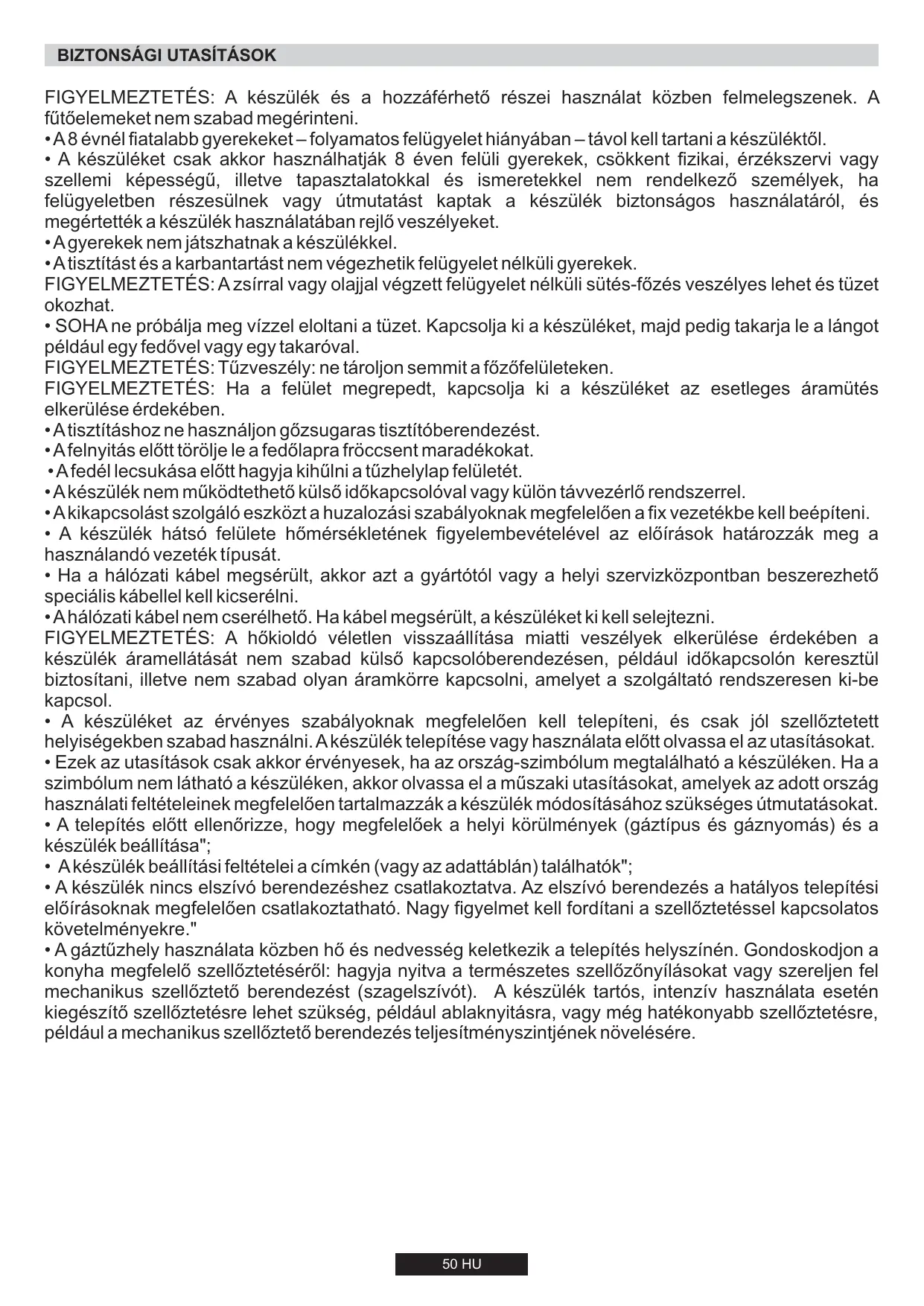

FIGYELMEZTETÉS: A készülék és a hozzáférhétő részei hasznalat bözen felmelegszenek. A fütoelemeket nem szabad megérinteni.
A8 évné fiatalabb gyerekeket - folyamatos felügyelet hiányában - távol kell tartani a készüléktól.
- A készüléketCsak akkor hasznalhatják 8 éven felüli gyerekek, csökkent fizikai, érzékszervi vagy szellemi képességü, illetve tapasztalatokkal es ismeretekkel nem rendelkező személyek, ha felügyeletben részesülnek vagy utmutatást kaptak a készülékbiztonságos hasznalatáról, és megéréttek a készülék hasznalatában rejló veszelyeket.
- Agyerekek nem jatszhatnak a keszülékkel.
- Atisztítást és a karbantartást nem végezhetik felügyelet nélkülgi gyerekek.
FIGYELMEZTETES: Azsirral vagy olajal vegzett felugyelet nelkuli sutes-fozés veszelyes lehet es tuzet okozhat.
- SOHA ne的概率 big meg vizzel eloltani a tuzet. Kapcsolja ki a keszüléket, majd pedig takarja le a lángot pédául egy fedővel vagy egy takaróval.
FIGYELMEZTETÉS: Túzveszély: netároljon semmita fózófelületeken.
FIGYELMEZTETÉS: Ha a felület megrepédt, kapcsolja ki a készüléket az esetleges áramütés elkerülèse érdekényen.
A tisztfáshoz ne használjon gozsugaras tisztfóberendezést.
A felnyitas elott trolje le a fedolapra froccsent maradekokat.
- A fedél lecsukása elótt hagyja kihúlni a tuzhelylap felületét.
A keszülk nem muködtethető külso idokapcsolóval vagy külön távezérlő rendszerrel.
- A kikapcsolást szolgálo eszközt a huzalozási szabályoknak megfeleloen a fix gezetékbe kell beépīteni.
- A keszülék hatsó felülete hörmsékletének figyembevételével az előirások határozák meg a használandó gezeték típusát.
- Ha a halózati kabel megsérült, akkor azt a gyártóól vagy a helyi szervizközpontban beszerezhetőspecialis kabelle l kell kicserélni.
- Ahalózati kabel nem cserélheto. Ha kabel megsérult, a készüléket ki kell selejtezni.
FIGYELMEZTETÉS: A hókioldó véletlen visszaállítása miatti veszélyek elkerülèse érdekében a készülék áramellatasat nem szabad külso kapcsolóberendeşésen, pédául idokapcsolón keresztülBiztositani, illetve nem szabad oylan áramkörré kapcsolni, amelyet a szolgáltató rendszeresen ki-bekapcsol.
- A keszüléket az érvényes szabályoknak megfeleloen kell telepîteni, és csak jól szellóztetett helyiségekben szabad használni. A keszülék telepîtese vagy használata elött olvassa el az utasításokat.
- Ezek az utasításokCsak akkor érvenyesek, ha az ország-szimbóolum megtalalhato a készüléken. Ha a szimbóolum nem láthato a készüléken, akkor olvassa el muszaki utasításokat, amelyek az adott ország használati feltételeinek megfeleloen tartalmazzák a készülék modosításához szükséges utmutatasokat.
- A telepítés elöttt Ellenőrizze, hogy megfeleloek a helyi körülmények (gáztipus és gáznyomás) és a készülék beállitása";
- Akészülék beállítási feltételei a címkén (vagy az adattáblán) találhatók";
- A keszülék nincs elszívó berendezéshez csatlakoztatva. Az elszívó berendezés a hatályos telepítési előirásoknak megfeleloen csatlakoztatható. Nagy figyelmet kell fordítani a szellőztétésel kapcsolatos követelményekre."
- A gáztúzhely használata kózben hó és nedvesség keletkezik a telepítés helyszínén. Gondoskodjon a konyha megfelelo szellőztétéséról: hagyja nyitva a természetes szellőzonyilásokat vagy szereljen fel mechanikus szellőztető berendezést (szagelszívó). A keszülék tartós, intensív használata esétén kiegészítő szellőztétésre lehet szükség, pédául ablaknyitásra, vagy meg hatékonyabb szellőztétésre, pédául a Mechanikus szellőztétő berendezés teljesítmenyszintjénynek novelésére.
1. UTASITÁSOK A TELEPÍT ōSZÁMÁRA
A HAZTARTASI KESZULEKEK TELEPITESE BONYOLULT MÜVELET LEHET, AMELYNEK HELYTELEN ELVEGZÉSE KOMOLYAN VeszélYEZTETHETI A FOGYASZTOK BIZTONSAGÁT. EZÉRT FONTOS AZ, HOGY EZT A FELADATOT SZAKKÉPZETT SZEMÉLY VÄLLALJA, AKI A MUNKÁT A HATÁLYOS MUSZAKI ELOÍRÁSOKNAK MEGFELELOEN VEGZIEL. HA EZT A TANÁCSOT FIGYELMEN KIVÜL HAGYJÁK ÉS A TELEPITEST SZAKKÉPZETLEN SZEMÉLY VEGZIEL, A GYÁRTÓ SEMMILYEN FELELOSSÉGET SEM VÄLLALA TERMEK MUSZAKI MEGHIBÁSODÁSAERT, FUGGETLENÜL ATTÖL, HOGY AZ OKOZ-E ANYAGI KÁROKAT VAGY SZEMÉLYI SERULÉSEKET.
1.1. BEEPITÉS
A tuzhelylap olyan munkalapra helyezheto, amelynek hoalló képessége 100^ , vastagsága pedig 25-45 mm. A munkalapból kivagandó betét méreiei a 2.abrán lathatok.
Ha a tuzhelylapot mindkét oldalon szekrény melle helyezzuk, akkor a tuzhelylap és a szekrény kozotti távolságnak legalább 15 cm-nek (lásda 4.abrát), mig a tuzhelylap és a hatso fal kozotti távolságnak legalább 5,5 cm-nek kell lennie.
A tuzhelylap és más, fölotte lévo eigységek vagy készülékek (pédául szagelszívó) közöttti ravolságnak legalább 70 cm-nek kell lennie (4. ábra). Ha szabad ter van a beépitett tuzhelylap és az alatta lévo üreg közöttt, akkor szigetelőanyagból (fából vagy hasonló anyagból) készült valaszfalat kel beilleszteni (3. ábra).
Fontos! Az 1. abra a tomitoanyag elhelyezesenek modjat mutatja be.
A tuzhelylapot a mellekelt rogzitokapcsokkal kell rogziteni az egysseg aljaban levofuratok felhasznalásával.

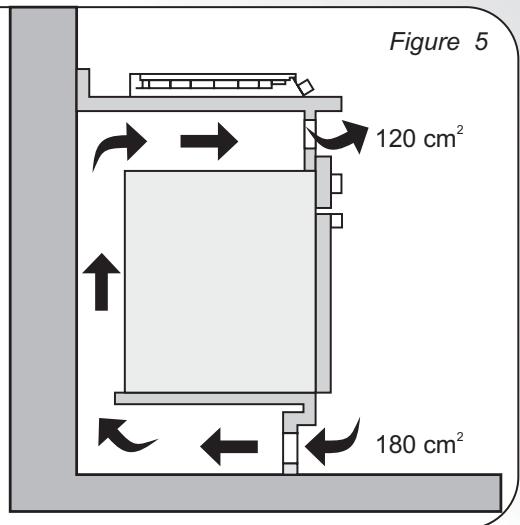

Ha a 60 cm-es tuzhelylap oyan suto fole helyezi, amely nem rendelkezik ventilatoros hutorendszerrel, javasoljuk, hogy a megelelo levegoáramlasBiztositasa erdekében alakitson ki nyilasokat a butorban. A nyilasok merete legalabb 300~cm^2 legyen, elhelyezesuket az 5. abra mutatja be.
Ha a 75 cm-es tuzhelylapot beépītét sūtō fóle helyezi, akkor a sūtǒnek ventilátoros hútesūnek kell lennie.
1.2. ALKALMAS HELYSZÍN
"A keszüléket az érvényes szabályoknak megfeleloen kell telepînteni, ésCsak jol szellóztetét helyiségekben szabad használni. A keszüléktelepitése vagy használata elölt olvassa el azutasításokat."
A gáztúzhely hôt és nedvességet hoz látre a telepítés helyszínén. Ezér megfelelo szellőztétást kellBiztositani a természetes szellőcsatornák nyitva tartásával vagy kivezető csövel ellatott szagelszívó felszerelésévél. A készülék intenzív és hosszabb ideig történő használata erőteljesebb szellőztétást igényelhet: nyissa ki az ablakot vagy növelje az elektromos ventilátor sebességét (ha van).
Ha szagelszívó nem telepíthető, akkor elektromos ventiláort kell felszerelni a külso falra vagy az ablakra, ha vannak szelložöcsatornák a helyszínen.
Az elektramos ventilatornak oranként 3-5 alkalommal kell teljes levegocserét végeznie a konyhában. A telepitônek be kell tartania a vonatkozó országos elöirásokat.
2. ELEKTROMOS BEKÖTÉS (CSAK AZ EGYESÜLT KIRÁLYSágBAN)
Figyelmeztetes: A keszüléket földni kell.
A készüléket kizárolag háztartasi celra terveztek. A halózatra történő csatlakoztatást szakképsett villanyszerelǒnek kell elvegeznie a telepitěssel kapcsolatos szabályok szigó betartása mellett. A készüléketCsak megfelelo, elóirt csatlakozásipontra szabad csatlakoztatni, a 3-csapos 13 A-es dugó/aljzat nem felel meg. Kétskarku kapcsolot kellbiztosítani, és az aramkört megfeleloBiztisosó-vedelemmel kell ellánti. Az egyes termek teljesitményigényevel kapcsolatos további részletek a felhasználezutasítsban as a készülékgéptörzslapjan találhatok. Beépītten készülék eseten javasoljuk, hogy ha a meglevónel hosszabb kábelt szeretne, akkor megfelelo, hóalló típust használjon.
Avezétékeket az alábbiak szerint kell a halózatra csatlakoztatni:
CSATLAKOZTATASA
Zöld-sárga gezeték
Kék gezeték
Barna gezeték
CSOMOPONTRA
Földvezeték
Nullavezetek
Feszültseg alatti gezeték
Megegyzés: Nem javasoljuk foldzárlati készülékek hasznalatát a csomópontokra telepitét elektromos tuzhelyekkel, mert un. "terheléskioldás" kovetkehzhet be. Ismételten emlékeztetjuk, hogy a készüléket megfeleloen foldelni kell; a gyartó elhárít minded felelosséget a hibás elektromos telepítésból származe eseményekkel kapcsolatban.
2.1. ELEKTROMOS BEKÖTÉS
Ellenorizze a keszülék kuló részén elhelyezett géptörzslapon levő adatokat, hogy a halózati és bemeneti feszültseg megfelelo-e. A csatlakoztatás elött ellenorizze a foldelö rendszert. Az elöirásoknak megfeleloen a keszüléket foldelni kell. Ennek az elöirásnak ab nem tartasa esetén a gyartó nem vallal felelosséget a személyi sérulésekér és az anyagi károkér. Ha a csatlakozódugó meg nincs felszerelve, akkor a géptörzslapon jelzett terhelésnek megfelelo dugó használjon. A foldelokábel színe sárga-zöld. A csatlakozódugónak mindig hozzáférhétonek kell lennie.
A tuzhelylap elektramos halózatra történő kozvetlen csatlakoztatása esétén megszakítót kell beépîteni.
Ha a halózati kabel séruilt, az esetleges veszélyek elkerülése érdekében cseréjét szakképzett szerelonek kell evégeznie.
A (zöld/sárga szinú) foldvezétéknek legalább 10 mm-rel hosszabbnak kell lennie a feszültseg alatti gezetéknel és a nullavezetéknel.
A tuzhelylap felvett teljesitményéhez viszonyítva a kabelnek megfelelo méretünek kellennie.
Ellenorizze a teljesitménnyel kapclosatos adatokat a géptörzslapon, és ügyeljenarra, hogy a halózati kabel 3 × 0.75 ~mm^2 H05RR-F típusu legyen.
A kikapcsolást szolgálo eszkózt a huzalozási szabályoknak megfeleloen a fix gezetékbe kell beépiteni.
A készülék taphalózatra történö kozvetlen csatlakoztatásañoz a rögztītett huzalozásba beépītét eszköz szükséges, amely az összes polusnal olyan érintkezo-elmönitēssel rendelkezik, amely a huzalozási szabályoknak megfeleloen teljes megszakītást biztosít III. kategoriájú tufeszültsg eseten.
2.2. GÁZBEKÖTÉS
Az alábbi utasítások szakképzett szerelók réSZÉRE készültek, amelyeket az érvényes országos elöirásokkal együtt kell betartani. (Csak az Egyésült Királyságban: a törvén yertelmében a gázbeköTÜst/üzembe helyezétugynevezett "Gas Safe" szerelónek kell elvegeznie)
A munkálatok megkezdésé elott ki kell kapcsolni az elektrmos ellátást.
A tuzhelylap géptörzslapja tartalmazza a felhasznalhato gáztipust. A gázhlózatra vagy a gázpalackra történő csatlakoztatást annak Ellenörzese után kell elvegezni, hogy a készülék a halózati gáz típusához van-e beszabályozva. Ha a készülék nincs megfeleloen beszabályozva, akkor olvassa el a gázbeallitás módosításával kapcsolatos utasításokat a követkežő bekezdésben.
Folyékony (palackos) gáz esetében használjon a vonatkoź országos szabályoknak megfelelo nyomásszabályozókat.
Csak olyan csöveket, alatétek vagy tōmtíseket használjön, amelyek megfelelnek a vonatkozó országos előirásoknak.
Egyes típusok esetében kúpos csatlakozó szállitunk a berendezésekhez azokban az országokban, amelyekben az ilyen típusú csatlakozó használá tötelező; a 8. abrán mutatjuk be, hogyan ismerhetők fel a különbozó típusú csatlakozók (CY = hengeres, CO = kúpos). Minden esetben a csatlakozó hengeres résztét ke l a tuzhelylaphoz csatlakoztatni.
A rugalmas tomlot uyg kell felszerelni, hogy ne erintkezzen a burkolat MOZgo részeivel (peldául egy fiokkal), és ne haladjon át olyan helyen, ahol összenyomódhat.
Ha a tuzhelyapot rugalmas tomlövel csatlakoztatja a halózatra, ügyeljen arra, hogy a tomlö hossza ne haladja meg a 2 métert.
A túzhelylap esetleges sérülseinek elkerulése érdekében a telepitést az alábbi sorrendben végezze (6. Ábra):

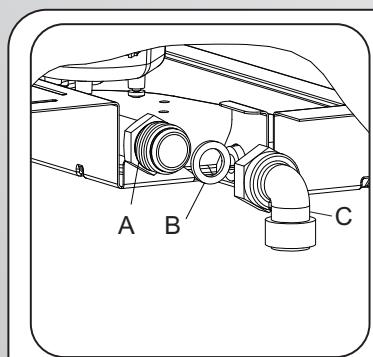

1)Az abra szerint az alábbi sorrendben szerelje össze az alkatrészeket:
A: 1/2 dugóis lesztódarab hengeres
B:1/2 tòmités
C: 1/2 húvelyes illesztődarab kúpos-hengeres vagy Hengeres-hengeres

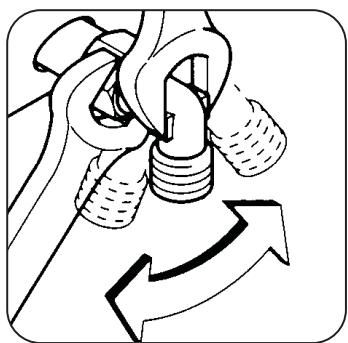

2) Húzza meg a csatlakozásokat a csavarkulccsal, és csavarja a csöveket a helyükre.
3) Tegye fel a szerelvényt (C) a fovezetékre merev rézcsó vagy rugalmas acélcsö segitségével.
FONTOS! A csövezeték vegleges szivárgásellenörzését szappanos oldattal végezte el. LÁNG HASZNÁLATA TILOS! Ügyeljen arra is, hogy a rugalmas tomló ne érintkezzen a szekrény MOZgó alkatrészeivel (pédául fiokkal), illeteve ne helyezkedjen el serülésveszélyes területeken.
Figyelmeztétés: Ha gázszagó érez a készülék közelében, kapcsoljaki készülék gazellátását es haladéktalanul hívjon szerelőt. Nekeresse nyílt lánggal a szivárgas helyét.
2.3. A TÜZHELYLAP ATÁLLITÁSA KÜLÖNBÖZÖ GAZTIPUSOKHOZ
A tuzhelylap kuliö gáztípusokhoz történ átallásához végezee el a kovetkezőket:
- vegye le a rácsokat és az égőfejeket;

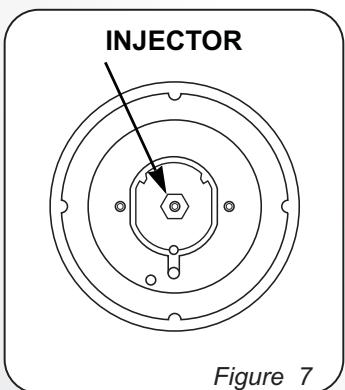

-helyezbe a csavarkulcsot (7 mm) az egofejtartóba (7. Abra); - csavarozza ki a fuvokát, és cserélje ki a felhasználandó gázhoz alkalmas fuvokával (lásd a gáztipus tablázatot).
2.4. A MINIMÁLIS LÁNGMÉRET BEÁLLITÁSÀ
Az égôfejek meggyújtása után fordítsa el a szabályozógombot a minimális állásba, maior pedig vegye le a gombot (enyhe nyomással ez konnyen elvégezhető).

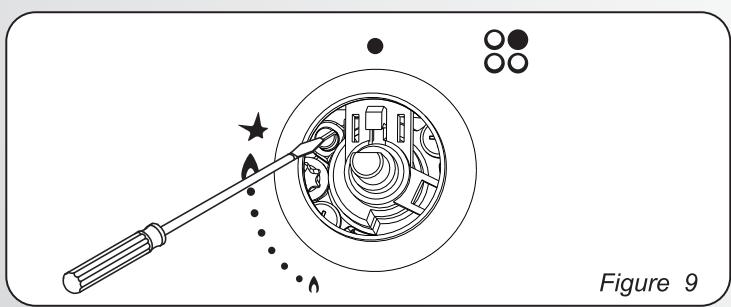

Egy kis "kapocscavarhuzóval" allithato be a szabályozócsavar a 9. abrán lathato módon. A csavar oramutato jarásával megegyező irányba (jobbra) fordításával csökken a gázáramlás, az oramutato jarásával Ellenkező irányba (balra) fordításával pedig novekszik.
Ezzel a beallitással alakítson ki körülbelül 3-4 mm-es lángot, majd pedig tegy vissza a szabályozógombot.
Ha kisnyomásu gázt használ, a langbeallíto csavart az oramutató jarásával megegyezó irányba (jobbra) a legszélso állásig kell elfordítani.
Az uy gazbeallitas elvégzése utan cserelje ki a készuléken levó régi géptörzslapot a megfelelo, beszabályozott gáztípusra vonatkozo (tuzhelylappal együtt szallitott) géptörzslapal.
3. A TÜZHELYLAP HASZNÁLATA FELHASZNÁLÖI UTASITÁSOK
A készüléketCsak rendeltetesszeruien, háztartásicélra szabad hasznalni, az ettol elterö hasznalat nem minosul megfelelonek, es ezert veszelyes lehet. A gyartó nem vallaf felelosséget a helytelen hasznalatabol eredó károkétés veszteségekert.
3.1.A GAZEGO HASZNALATA
A gázegők begyújtáshoz helyezzen egy gazgyújtót az egőfejhez, nyomja be és fordítsa el az oramutató jarásával ellenkező irányba (balra) a szabályozógombot.
Ha a gázegóket néhány napig nem használta, várjonnéhény masodpercig az égőfej begyújtása elött, ezáltal eltávozhat a csövekben levőlevego.
Az elektronikus gyujtásu készülékek esetében az eljárás a kovetkezó:
- nyomja be és fordítsa el az oramutató járásával ellenkező irányba (balra) a gombot a gyújtás jelig,
- a szikraadó gomb benyomásával gyújtsa be a gazégôt.
Az automatikus gyújtással ellátottúzhelyapok esetében egyszerüenCsak nyomja be és fordítsa el a gombot a gyrojtás jelig.
Agyú'tórendszer addig fejleszt szikrákat, amíg a gomb be van nyomva. Ha a gázégo nem gyullad be 5 masodpercen belül, fordītsa a gombat a 0 allásba, és ismetelje meg a müveletet.
ABiztansagi csappal ellatott tipusok esetuben (amely elzarja a gazaramlást, ha a lang veteletlenül kialszik) a gazegok begyuktasa fenti modon tortenik, de korultekintoen kell ejarni.
A tuzhelylap bekapcsolasa elott ellenorizze, hogy a gazegok es az egocsészek a helyukon vannak-e.
ÁLTALÁNOS TANÁCS
A legjobb eredmény elérèse érdekében használjon lapos felületú fózöédényeket. Az edények felülete feeljen meg a gázegő mététények az alábbiak szerint. A. Tablázat
| Égőfej típusa | Edény/fazék átmérgőe (cm) | Teljesit- mény(kW) | G20/20 mbar (metán) | G30/28-30 mbar (kisnyomású gáz) |
| AUX Kiegészítő égőfej | 12 - 18 | 1,00 | 95 l/h | 73 g/h |
| SR Kőzéperős égőfej | 18 - 24 | 1,75 | 167 l/h | 127 g/h |
| R Erös égőfej | 24 - 26 | 2,50 | 238 l/h | 182 g/h |
| UR Ultraerős égőfej | 24 - 28 | 3,50 | 333 l/h | 255 g/h |
| QC Kétgyürús égőfej | 24 - 28 | 4,00 | 381 l/h | 291 g/h |
A. Tablazat
A kisebb edenyek esetében a gázegót úgy kell beszabályozni, hogy a láng ne nyúljon tól az edeny alaplapján. Kerülje a homoru és a domború feneku edenyek hasznalatát.
FIGYELMEZTETÉS: Ha a lang vêletlenül elalszik, forditsa a gombot kikapcsolt helyzetbe, és legalább 1 percig ne的概率kozzon az úragyújással.
Ha az évek folyamán a gázcsapok szorossá valnak, akkor el kell végezni kenésüket.
Ezt a muveletetCsak szakkepzett szerelok vgegehetik.
4. KARBANTARTÁS ÉS TISZTITÁS
A tuzhelylap tiszititaşa elott hagyja a keszüléket lehulni. Húzza ki a dugó t a csatlakozáoljzatból, vagy kozvetlen csatlakoztatás esétén kapcsolja ki az aramellátást.
A tiszit Ist es a karbantartst nem vgezhetik felugyelet nelkuli gyerekek.
Soha ne hasznaljon dorzsöl hatásu, korroziôt okozó tiszítószereket, fehérítószereket vagy savakat. A zománcozott, lakkozzott vagy rozsdamentes acélból készüt felületeken kerülje a lúgos vagy savas anyagok (citromlé, ecet stb.) Alkalmazását.
A zománcozott, lakkozott vagy krómozott részek tiszṭitásakor használjon meleg szappanos vizet vagy maró hatástól mentes tiszṭitószert. A rozsdamentes acélhoz használjon megfelelo tiszṭitóoldatot.
Az egofejek szappanos vizzel tiszthatok. Eredeti fenyuk helyreallitasyhoz hasznaljon hazztartasi rozsdamentesacel-tiszhtot. A tiszttas utan szaritsa meg es tegye vissza az egofejeket a helyukre.
Fontos, hogy az égőfejek megfeleloen kerüljenek vissza a helyükre.
Kromozttracsofegefek
A krómozt tárcsok és égőfejek a hasznalat során elszíneződhetnek. Ez nem befolyásolja túzhelyap üzeképpességét.
A tartalek alkatreszek szükség eseten vevöszolgálatunktól szerezhetők be.
5. VEVOSZOLGÁLAT
Aszereló kihívása elótt kérjuk, Ellenörizze a következǒket:
- A csatlakozódupo megfeleloen van-e bedugva ésBiztositékkal ellatva;
Nincs-e hiba a gazellatasaban.
Ha a hiba nem azonosíthato:
Kapcsolja ki a keszüléket és hivja a vevösztolgálatot. KERÜLJE A KÉSZÜLEK SZAKSzerÜTLEN KEZELÉSET.
6. KÖRNYEZETVÉDELEM
A keszülék jelölëse megfel e az elektromos és az elektronikus berendezësek hulladékelhelyezéséról szólo 2002/96/EK europai irányelnek (WEEE). A termek megfelő hulladék-elhelyezésével On següsetget nyújt a környezetre és az embari egészëgre kifejtéttesetleges negativ kovetkezmények megelözësben, amelyeket a termek nem megfelő hulladékkezelëse idézhet elő.
A terméken levő szimbólum azt jalzi, hogy a termék háztartásii hulladékként nem kezelhétő. A készüléket arra kijelölt, elektromos és elektronikus berendezésk úrahasznosítására alkalmas gyüjtöhelyen kel leadni.
Az elhelyezest a hulladekkezelsre vonatkozo helyi kornyezetvedelmi szabalyokkal osszhangban keI elvegezni.
A termek kezelésével, visszanyerésével és üjrahasnosításával kapcsolatos részletes informacióktér kérjuk, vegye fel a kapcsolatot a helyi önkormányzattal, a hulladékkezelő szolgálattal vagy azzal az uzlettel, ahol a terméket vásárolta.
Megfeleloségi nyilatkozat: A berendezés a fával érintkező alkatrészek tekintetében megfelel a 89/109/EGK irányelvben meghatározott szabályoknak.
C E Akeszülk megfelel az europai irányelveknek 2006/95/EC, 2004/108/EC és 2009/142/EC és késöbbi módosításai.
A gyartó nem vall felelosséget e kiadvanyban elofordulo nyomtatási és atirásí hibákból eredǒ pontatlanságokér. A biztonsággal vagy a muködéssekapcsolatos jellemzok sérelme nélkül fenntartjuk a jogot a termekek szükség szerinti valtoztatasára.
- Tablazat
| BEÉPÍTETT TÜZHELYLAPOK | |||||
| Égőfej | 1 | 1 | 2 | 3 | 2 |
| 4 gáz QC / R / SR / AUX | 4 gáz R / 2 SR / AUX | 5 gáz QC / 2R / SR / AUX | 4 gáz QC / R / SR / AUX | 5 gáz UR / 2R / SR / AUX | |
| Típus / referencia | S67 / HBGPL2X | S67 / HBGPL2X | S67 / HBGPL2X | S67 / HBGPL2X | S67 / HBGPL2X |
| Lánghibajelző keszülék | IGEN | IGEN | IGEN | IGEN | IGEN |
| Kiegészítő égőfej (AUX Ø 50 mm) | 1 | 1 | 1 | 1 | 1 |
| Kétgyürös égőfej (QC Ø 135 mm) | 1 | - | 1 | 1 | - |
| Ultraerős égőfej (UR Ø 110 mm) | - | - | - | - | 1 |
| Középerős égőfej (SR Ø 75 mm) | 1 | 2 | 1 | 1 | 1 |
| Erős égőfej (R Ø 100 mm) | 1 | 1 | 2 | 1 | 1 |
| Gáztípus/teljesítímény: | |||||
| Teljesítímény | 9.25 kW | 7.00 kW | 11.75 kW | 9.25 kW | 11.25 kW |
| G 20/20 mbar (metán) | 881 L/h | 666 L/h | 1119 L/h | 881 L/h | 1071 L/h |
| G 30/28-30 mbar (kisnyomású gáz) | 673 g/h | 509 g/h | 854 g/h | 673 g/h | 818 g/h |
| Telepítési osztály | 3 | 3 | 3 | 3 | 3 |
| Feszültseg/Frekvencia, V/Hz | 220-240 V / 50-60 Hz | 220-240 V / 50-60 Hz | 220-240 V / 50-60 Hz | 220-240 V / 50-60 Hz | 220-240 V / 50-60 Hz |
| Elektromos bemeneti teljesítímény | 15 W | 15 W | 15 W | 15 W | 15 W |
| Elektromos gyüjtás | IGEN | IGEN | IGEN | IGEN | IGEN |
| A termék mérete | 595 x 510 | 595 x 510 | 745 x 510 | 745 x 510 | 745 x 510 |
FIGYELEM! Amennyiben az eszkózt az HU - ben használják 25 mbar nyomású G20 gázzzal, abban az esetben a 35000250 cikkszámú készletet szerezze be a szerviztól.
FIGYELEM! Amennyiben az eszkocz t az HU - ben hasznaljak 25 mbar nyomásu G25.1 gázzal, abban az esetben a 35000251 cikkszámú keszletet szerezbe be a szerviztol.
II2ELs3B/P
PL
| Rodzaj gazu/Type de gaz/Gassoort/Gasart | G20 | ||
| Cisnienie gazu/Pression gaz/Gasdruck | 20 mbar | ||
| P (Kw) | Ø mm | ||
| Max (kW) | Min (kW) | ||
| AUX | 1.00 | 0.25 | 0.72 X |
| SR | 1.75 | 0.40 | 0.97 Z |
| R | 2.50 | 0.60 | 1.09 Y |
| UR | 3.50 | 1.20 | 1.40 H3 |
| QC | 4.00 | 1.75 | 1.45 |
| Rodzaj gazu/Type de gaz/Gassoort/Gasart | G30 | ||
| Cisnienie gazu/Pression gaz/Gasdruck | 37 mbar | ||
| P (Kw) | Ø mm | ||
| Max (kW) | Min (kW) | ||
| AUX | 1.10 | 0.25 | 0.50 |
| SR | 1.90 | 0.40 | 0.65 |
| R | 2.70 | 0.60 | 0.80 |
| UR | 3.80 | 1.20 | 0.93 |
| QC | 4.00 | 1.90 | 0.96 |
| Rodzaj gazu/Type de gaz/Gassoort/Gasart | G2.350 | ||
| Cisnienie gazu/Pression gaz/Gasdruck | 13 mbar | ||
| P (Kw) | Ø mm | ||
| Max (kW) | Min (kW) | ||
| AUX | 1.00 | 0.25 | 0.95 Y |
| SR | 1.75 | 0.40 | 1.21 Y |
| R | 2.50 | 0.60 | 1.45 F2 |
| UR | 3.50 | 1.20 | 1.70 7 |
| QC | 3.50 | 1.75 | 1.90 |
A gyartom nvalal feleloseget az eben a kiadvanyban elofordul nyomtatasi es elirasi hibakbol eredpontatlansagokert. Abizonsaggal vagy amukodesskapcsolatos jlemzok serele me nkelfennartjuk a jogot a termekszukseg szerinti valtozatasara.
