HASZNÁLATI ÚTMUTATÓ K5 Premium Smart Control Flex Kärcher

Tél. : [phone]

Tömmake vörgupistik vörgupistikupesast välja.

Seade ei tööta

KÄRCHER Home & Garden alkalmazás...... 122

Általános utasítások 122

Biztonsági berendezések 122

A készülék szimbólumai 123

Környezetvédelem.... 123

Rendeltetésszerű alkalmazás 123

Tartozékok és pótalkatrészek 123

Szállított tartozékok 123

A készülék leírása 123

Szerelés 124

Első üzembe helyezés 124

Üzembe helyezés.... 124

Üzemeltetés 125

Szállítás.... 126

Tárolás 126

Ápolás és karbantartás.... 127

Üzemzavarok elhárítása.... 127

Garancia.... 128

Müszaki adatok 128

EU-megfelelőségi nyilatkozat 129

KÄRCHER Home & Garden alkalmazás

A készülék vezérelhető közvetlenül a magasnyomású pisztoly működtetésével vagy Bluetooth® vezeték nélküli technológiával felszerelt mobileszközökkel. Ehhez a KÄRCHER Home & Garden alkalmazásra van szükség.

Az alkalmazás a következők elemeket is tartalmazza:

• Szerelési és üzembe helyezési információk

• Információk az alkalmazási területekről

• Tippek és trükkök
  • GYIK részletes hibaelhárítási segítséggel

• Kapcsolat a KÄRCHER szervizközponttal

Az alkalmazás letölthető itt:

Védjegy

• Bluetooth® A szóvédjegy és logók a Bluetooth SIG, Inc. vállalat bejegyzett védjegyei. Ezeknek a védjegyeknek az Alfred Kärcher SE & Co. KG általi használata licenc alatt áll.
• A Google Play™ és az Android™ a Google Inc. védjegyei vagy bejegyzett védjegyei.
• Az Apple ^® és az App Store ^® az Apple Inc. védjegyei vagy bejegyzett védjegyei.

Általános utasítások

Akészülék első használata előtt olvassa el az eredeti kezelési útmutatót és a mellékelt biztonsági tanácsokat. Ezek-

nek megfelelően járjon el.

Örizze meg mindkét tájékoztatót későbbi használatra vagy a következő tulajdonos számára.

Biztonsági berendezések

⚠ FIGYELMEZTETÉS

Sérülésveszély!

Hiányzó, módosított vagy hatástalan biztonsági berendezések miatti súlyos sérülések.

A biztonsági berendezések megkerülése, eltávolítása vagy hatástalanítása tilos. A biztonsági berendezések az Ön védelmét szolgálják.

Készülék kapcsoló

A készülék kapcsoló megakadályozza a készülék vélet- lenszerű működtetését.

Magasnyomású pisztoly retesze

A retesz lezárja a magasnyomású pisztoly karját, és megakadályozza a készülék véletlen elindítását.

Auto-stop funkció

A magasnyomású pisztolyon található kar elengedésével a nyomáskapcsoló lekapcsolja a szivattyút, és a magasnyomású sugár leáll. Ha a kart megnyomjuk, a szivattyú ismét bekapcsol.

Motorvédő kapcsoló

Túl nagy áramfelvétel esetén a motorvédő kapcsoló ki- kapcsolja a készüléket.

A készülék szimbólumai

Ne irányítsa a magasnyomású sugarat emberekre, állatokra, működő elektromos berendezésekre vagy közvetlenül a készülékre.

Óvja a készüléket a fagytól.

A készüléket nem szabad közvetlenül a nyilvános ivóvízhálózatra csatlakoztatni.

Környezetvédelem

A csomagolóanyag újrahasznosítható. Kérjük, környezetbarát módon semmisítse meg a csomagolást.

Az elektromos és elektronikus készülékek értékes, újrahasznosítható anyagokat, és gyakran olyan alkotóelemeket, például elemeket, akkumulátorokat vagy olajat is tartalmaznak, melyek nem megfelelő kezelése vagy helytelen megsemmisítése potenciális veszélyt jelenthet az emberek egészségre és a környezetre. Ezek az alkotóelemek azonban a készülék rendeltetésszerű üzemeléséhez szükségesek. Az ezzel a szimbólummal jelölt készülékeket nem szabad a háztartási hulladékkal együtt megsemmisíteni.

Olyan tisztítási munkálatokat, amelyek során olaj- tartalmú szennyvíz keletkezik – pl. motormosás, al- mosás –, csak olajleválasztóval rendelkező sóhelyeken szabad végezni.

Tisztítószerekkel végzett munkákat csak szigetelt, a szennyvízcsatornára csatlakoztatott munkafelüken szabad végezni. A tisztítószerek nem kerülhet-vizekbe vagy talajba.

A nyilvános vizekből történő vízvétel egyes országokban nem engedélyezett.

Összetevőkre vonatkozó utasítások (REACH)

Az összetevőkre vonatkozó aktuális információkat itt találja: www.kaercher.de/REACH

Rendeltetésszerű alkalmazás

Kizárólag magánháztartásban használja a magasnyomású mosót.

A magasnyomású mosó gépek, járművek, építmények, szerszámok, homlokzatok, teraszok, kerti készülékek stb. magasnyomású vízsugárral történő tisztítására.

Tartozékok és pótalkatrészek

Csak eredeti tartozékot és eredeti pótalkatrészt alkalmazzon; ezek garantálják a készülék biztonságos és zavarmentes üzemelését.

A tartozékokra és pótalkatrészekre vonatkozóan információkat itt talál:www.kaercher.com.

Szállított tartozékok

A készülékkel szállított tartozékok fel vannak tüntetve a csomagoláson. Kicsomagolásnál ellenőrizze, hogy megvan-e minden tartozék. Hiányzó tartozékok vagy szállítási sérülések esetén kérjük, értesítse a kereskedőt.

A készülék leírása

A használati utasításban a maximális felszereltséget is- mertetjük. Modelltől függően a szállított tartozékoknál különbségek figyelhetők meg (lásd a csomagolást). Ábrák, lásd a grafikonokat tartalmazó oldalt

Ábra A Ábra B

① Talpazati állvány fogóval

② Vízcsatlakozás beszerelt szitával

3 Szállító kerék

4 Szükítő

⑤ Tömlövezetés

⑥ Készülék kapcsoló „0/OFF” / „I/ON”

7 Szórócsövek tárolása

⑧ Magasnyomású tömlő

⑨*Plug 'n' Clean tiszítószeres palack

⑩Magasnyomású pisztoly tárolása / parkoló pozíció

⑪ 3 az 1-ben Multi Jet szórócső 3 szórásmóddal (lásd még az alábbi fejezetet: Smart Control rendszer)

12Smart Control magasnyomású pisztoly

⑬ LCD-kijelző (lásd még: LCD kijelzö)

14 Az akkumulátor rekesz zárja

15 Akkumulátor rekesz

⑯“+/-” gombok a nyomásszabályozáshoz

17 Magasnyomású pisztoly retesze

⑱ Billentyű a magasnyomású tömlő magasnyomású pisztolyról történő leválasztásához

⑲Nagynyomású pisztoly kar

20 Szállító fogó, kihúzható

21fogó

22Tömlötartó

23 Nagynyomású tömlő dob

24 Forgattyúfogantyú a tömlődobhoz

25Típustábla

26 Tartozékfiók

27 Horog a háló rögzítéséhez

28 Háló tartozék fiók számára

29 Hálózati csatlakozó vezeték hálózati dugasszal

30 Mellékelt csavarok és dübelek

31 Vízcsatlakozás csatlakozója

32 * Kerti tömlő (szöveterősítésű, minimális átmérője 13 hüvelyk, minimális hossza 7,5 m, kereskedelemben kapható gyorscsatlakozóval)

33 * KÄRCHER szívótömlő nyitott tartályokból történő vízellátáshoz (cikkszám: 2.643-100.0)

* további tartozék

LCD kijelzö

Ábra C

① Alkalmazási terület (1-SOFT / 2-MEDIUM / 3-HARD, egyenként 2 nyomásfokozattal

③ Javasolt szórásmód (lapos sugár / tisztítószer / szennymaró)

④ Kijelző Bluetooth ^ -Kapcsolat
⑤ Állapotjel erössége (4 fokozat)
⑥ Az akkumulátor állapota (lemerült, majdnem lemerült, közepes, tele)
⑦Tisztítószer-fokozat (1 / 2 / 3)

Mellékelt csavarok és dübelek

Ábra D

①Tipli talapzati állványhoz (2 db)
②Csavar 4x22 (2 db)
③Csavar 4x16 (10 db)

Szerelés

Lásd az ábrákat tartalmazó oldalon.

Üzembe helyezés előtt szerelje a készülékre a külön mellékelt alkatrészeket.

Készítse elő a mellékelt csavarokat és a megfelelő csavarhúzót.

Kerekek felszerelése

1. Helyezze be a kerekeket.

Megjegyzés

Vegye figyelembe a furat beállítását.

Ábra E

1. Rögzítse a kerekek mindegyikét 1 csavarral.

Talpazati állvány felszerelése

1. Helyezze be a talpazati állványt. Ábra F
2. Helyezze be a 2 dübelt ütközésig a furatokba.
3. Rögzítse a talpazati állványt 2 csavarral.

A szórócsövek tartójának telepítése

1. Akassza be a szórócsövek tárolóját.
2. Rögzítse a tárolót 2 csavarral. Ábra G
3. Rögzítse a szükítőt 4 csavarral. Ábra H

A szállítófogantyú felszerelése

1. Helyezze fel a szállítófogantyút. Ábra I

A tartozékháló felszerelése

1. Akassza a tartozékhálót a kampókra. Ábra J

A magasnyomású tömlő átnyomása a tömlővezetésen

1. Dugja be a magasnyomású tömlöt hátulról a tömlövezetésbe.

Ábra K

Szereljen csatlakozót a vízcsatlakozásra

1. Csavarozza a vízcsatlakozás csatlakozóját a készülék vízcsatlakozására.

Ábra L

Első üzembe helyezés

Megjegyzés

Ha nem szeretné a készüléket Bluetooth®-Kapcsolatú mobileszközról vezérelni, akkor csak a „Magasnyomású pisztoly párosítása” szakasz lépéseit kell végrehajtania.

Töltse le az alkalmazást, és regisztrálja készülékét

1. Töltse le a KÄRCHER Home & Garden alkalmazást (lásd még: KÄRCHER Home & Garden alkalmazás).
2. Indítsa el a KÄRCHER Home & Garden alkalma- zást.
3. Jelentkezzen be a KÄRCHER Home & Garden alkalmazásba. Ha szükséges, hozzon létre egy fiókot.
4. Olvassa be a mellékelt QR-kódot. A magasnyomású tisztító bejelentkezett.

Megjegyzés

Ha nincs kéznél a mellékelt QR-kód, akkor regisztrálhatja az eszközét a cikkszámmal és a sorozatszámmal is. Mindkét szám meg van adva az adattáblán.
5. Kövesse a KÄRCHER Home & Garden alkalmazás utasításait.

Megjegyzés

Ügyeljen arra, hogy ezt még mindenképpen azelőtt tegye meg, hogy összekapcsolná a magasnyomású pisztolyt A Bluetooth-kapcsolatot® aktiválja a mobileszközön.

A magasnyomású pisztoly csatlakoztatása

Megjegyzés

A csatlakoztatás részletesebb leírását itt találja: https://www.kaercher.com/FCR.
6. Dugja be a magasnyomású mosó hálózati csatlakozódugóját a csatlakozóaljzatba.

A készülék 60 másodpercre átkapcsol a párosítási módra. Ez idő alatt lehetőség van a magasnyomású pisztoly összekapcsolására.

1. Legalább 3 másodpercig tartsa lenyomva a magasnyomású pisztoly „+” és „-” gombját.

Ha az összekapcsolás sikeres, akkor a nyomásfokozatok, valamint a rádió és a a Bluetooth-szimbólum® megjelenik a kijelzőn.

Ábra M

A Bluetooth-kapcsolat automatikusan létrejön® a mobileszköz és a magasnyomású mosó között.

Megjegyzés

Szükség esetén a Bluetooth-kapcsolatot utólag is létrehozhatja® Ha lenyomja és 10 másodpercig nyomva tartja a „-” gombot.

1. Ha a párosítási kísérlet nem sikerült:

a Húzza ki a magasnyomású mosó hálózati csatlakozódugóját a csatlakozóaljzatból.
b Várjon 20 másodpercet.
c Csatlakoztassa újra a magasnyomású pisztolyt.

Üzembe helyezés

1. Állítsa a készüléket sík felületre.
2. A magasnyomású tömlöt teljesen tekerje le.
3. A magasnyomású tömlőt húzza teljesen előre a tömlővezetésen át, és lazítsa meg az esetleges hurkokat és csavarokat.
4. Dugja be a magasnyomású tömlőt a magasnyomású pisztolyba, amíg hallhatóan bekattan.

Megjegyzés

Ügyeljen a csőkapcsoló megfelelő irányára.

Ábra N

1. Ellenőrizze a biztonságos kapcsolatot a magasnyomású tömlő meghúzásával.
2. Csatlakoztassa a hálózati dugaszt egy aljzathoz.

Vízellátás

A csatlakozási értékeket az ismertető címkén vagy a Műszaki adatokfejezetben találja.

Vegye figyelembe a vízszolgáltató vállalat előírásait.

FIGYELEM

Szennyezett víz által okozott károk

A víz szennyeződései károsíthatják a szivattyút és a tar-tozékot.

A megelőzéshez a KÄRCHER saját gyártmányú vízszűrő használatát javasolja (külön tartozék, rendelési szám 4.730-059).

Csatlakoztatás a vízvezetékhez

FIGYELEM

Tömlőcsatlakozás az Aquastop-pal a készülék vízcsatlakozásánál

A szivattyú károsodása

Soha ne használjon Aquastop-pal rendelkező tömlőcsatlakozót a készülék vizcsatlakozásánál.

Használhat egy Aquastop-csatlakozót a vízcsapon.

1. A kerti tömlőt helyezze a vízcsatlakozás csatlakozójára.

2. A kerti tömlöt csatlakoztassa a vízvezetékhez.

3. Nyissa meg teljesen a vízcsapot.

Ábra O

Vízkiszívás a nyitott tartályból

A KÄRCHER szívötömlővel rendelkező magasnyomású tisztítót használja felületi vizek kiszívására p l. eső-víztároló-hordókból vagy tavakból (a maximális szívómagasságot lásd Műszaki adatok).

1. Csavarja ki a vízcsatlakozó csatlakozóját.

2. A szívótömlőt töltse fel tiszta vízzel.

3. A szívótömlőt csavarozza a készülék vízcsatlakozásához és helyezze egy vízforrásba (p I. egy esővíztároló-hordóba).

A készülék légtelenítése

1. Kapcsolja be a készüléket „I/ON”.
2. Oldja fel a magasnyomású pisztoly karjának reteszelését.

3. Nyomja meg a magasnyomású pisztoly karját. A készülék bekapcsol.

4. Járassa a készüléket maximum 2 percig, míg a víz buborékmentesen folyik ki a magasnyomású pisztolyból.

5. Engedje el a magasnyomású pisztoly karját.

6. Reteszelje a magasnyomású pisztoly karját.

Üzemeltetés

FIGYELEM

Károsodás veszély!

Szárazfutáskor a szivattyú megrongálódhat.

Kapcsolja ki a készüléket, ha 2 percen belül nem a ké- szülék nem generál nyomást.

Cselekedjen a(z) Üzemzavarok elháritása fejezetben foglalt utasítások szerint.

Smart Control rendszer

A nyomás és a tisztítószer adagolásának fokozatai a magasnyomású pisztoly „+/-” gombjaival választhatók ki. A szórásmódot a 3 az 1-ben Multi Jet szórócső elforgatásával lehet megváltoztatni.

Megjegyzés

Az anyagok érzékenysége azok életkorától és állapotától függően nagy mértékben változhat. Az ajánlások ezért nem kötelező érvényűek.

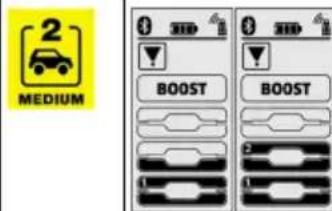

Lapossugár fúvóka
Nyomás-szint	Kijelző Ajánlott	pl. az alábbi-akhoz:
		kőburkolatú teraszok, aszfalt, fémfelületek, kerti szerszámok (talics-ka, ásó stb.)
		autók/motorkerékpárok, téglafelületek, vakolt fa-lak, műanyag bútorok
		Fafelületek, kerékpár, homokkő felületek, rat-tan bútorok

Szennymaró
Nyomás-szint	Kijelző Ajánlott	pl. az alábbi-akhoz:
		Köburkolatú teraszokon, aszfalton, fémfelülete-ken, kerti szerszámokon (talicska, ásó stb.) kelet-kezett igen makacs szennyeződésekhez.

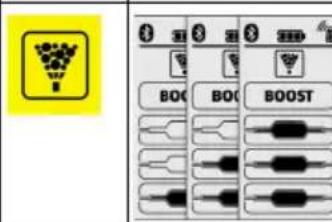

Tisztítószer fúvóka
Nyomás-szint	Kijelző Ajánlott	pl. az alábbi-akhoz:
		Tisztítószerrel együtt történő üzemeltetés A tisz-títószer-koncentrátumadagolása szükség sze-rint

Magasnyomáson történő üzemeltetés

FIGYELEM

Fényezett vagy érzékeny felületek károsodása

A csekély szórás távolság vagy nem megfelelő szó- rócső választása esetén a felületek károsodhatnak.

Tartson be legalább 30 cm-es szórás távolságot a fényezett felületek tisztítása során.

Ne tisztítson szennymaróval gumiabroncsot, lakkozott vagy érzékeny felületeket, pl. fát.

1. Dugja be a 3-in-1 Multi Jet szórócsövet és rögzítse 90°-os elfordítással. Ennek során ügyeljen a beállításra!

Ábra P

FIGYELEM

A szórásmód megváltoztatása a magasnyomású pisztoly karjának lenyomott állapotában

A szórócső sérülése

Engedje el a magasnyomású pisztoly karját, mielőtt megváltoztatja a szórásmódot.

1. Válassza ki a szórásmódot. Ehhez forgassa el a 3-in-1 Multi Jet szórócsövet, hogy a szükséges sugár kijelzése fent látható legyen.

Ábra Q

1. Kapcsolja be a készüléket („I/ON“).
2. Oldja fel a magasnyomású pisztoly karjának reteszelését.
3. Nyomja meg a magasnyomású pisztoly karját. A készülék bekapcsol.

A BOOST funkció aktiválása

A makacs szennyeződések tisztításához a beállított nyomásszinttől függetlenül, 30 másodpercre aktiválható a BOOST funkció. A víznyomás eközben megemelkedik.

1. Tartsa lenyomva a magasnyomású pisztoly „+” gombját, amíg a BOOST felirat megjelenik az LCD kijelzőn.

Ábra R

Miután a BOOST funkció lejárt, a készülék a korábban beállított nyomásszinten működik.

Amint a kijelző abbahagyja a villogást, a BOOST funkció ismét elérhető.

Tisztítószerrel együtt történő használat

⚠ VESZÉLY

A biztonsági adatlap figyelmen kívül hagyása

A tisztítószer helytelen használata esetén súlyos egészségkárosodás történhet.

Vegye figyelembe a tisztítószergyártó biztonsági adatlapját, különös tekintettel a személyi védőfelszerelésre vonatkozó útmutatásokra.

Megjegyzés

A tisztítószert csak alacsony nyomás esetén lehet bekeverni.

Megjegyzés

A tisztítószerrel történő üzemeltetéshez egy Plug 'n' Clean tisztítószeres palackra van szükség. A KÁRC-HER tisztítószerek használatra készen megvásárolhatók Plug 'n' Clean tisztítószeres palackban.

1. Távolítsa el a Plug 'n' Clean tiszítószeres palack fedelét.
2. Nyomja a tiszítószeres palackot nyílásával lefelé a Plug 'n' Clean tiszítószer csatlakozásába.

Ábra S

1. Forgassa el a 3-in-1 Multi Jet szórócsövet a tisztító-szerfúvókán „MIX” irányba, hogy a magasnyomású pisztoly nyomás kijelzésén világítson a „MIX” LCD jelzés.

Üzem közben a tisztítószer oldat a vízsugárhoz adódik.

1. A magasnyomású pisztoly „+"/"-" billentyűivel állítsa be a kívánt tisztítószer koncentrációt.

Ajánlott tisztítási módszer

1. A tisztítószert takarékosan szórja a száraz felületre és hagyja hatni (ne száradjon meg).
2. A feloldott szennyeződést mossa le a magasnyomású sugárral.

Tisztítószeres használat után

1. A Plug 'n' Clean tisztítószeres palackot húzza ki a tartójából, és zárja le a fedéllel.

2. Tároláshoz helyezze a tisztítószeres palackot a tartóba a fedéllel felfelé.

3. Öblítse át a készüléket kb. 30 másodpercig tiszta vízzel.

Az üzemeltetés megszakítása

1. Engedje el a magasnyomású pisztoly karját. Ha a kart elengedjük, a készülék ismét lekapcsol. A magasnyomás a rendszerben megmarad.
2. Reteszelje a magasnyomású pisztoly karját.

Ábra T

1. Állítsa a szórócsöves magasnyomású pisztolyt parkoló pozícióba.
2. 5 percnél hosszabb munkaszünet esetén kapcsolja ki a készüléket („0/OFF“).

Az üzemeltetés befejezése

⚠ VIGYÁZAT

Sérülésveszély!

Sérülésveszély a szabályozatlanul és magasnyomás- sal szivárgó víz miatt

A rendszer nyomásmentesítése után válassza le a magasnyomású tömlőt magasnyomású pisztolyról vagy a készülékről.

1. Engedje el a magasnyomású pisztoly karját.
2. Zárja el a vízcsapot.
3. A magasnyomású pisztoly karját nyomja 30 másodpercig.

A rendszerben visszamaradt nyomás megszűnik.

1. Engedje el a magasnyomású pisztoly karját.
2. Reteszelje a magasnyomású pisztoly karját.
3. Kapcsolja ki a készüléket - „0/OFF” pozíció.
4. Válassza le a készüléket a vízellátásról.
5. Húzza ki a hálózati dugaszcsatlakozót az aljzatból.

Szállítás

⚠ VIGYÁZAT

A készülék súlya a személyek sérülését, illetve a gép rongálódását okozhatja!

Sérülések és károsodások.

Szállítás és tárolás közben vegye figyelembe a készülék súlyát.

A készülék hordozása

1. Emelje meg a készüléket a fogónál, és így szállítsa.

A készülék húzása

1. Húzza ki a szállító fogót hallható kattanásig.
2. A készüléket húzza a szállító fogóval.

A készülék szállítása járműveken

1. Fektetve szállítás előtt húzza ki a Plug 'n' Clean tisz-títószeres palackot a tartójából, és zárja le a fedéllel.
2. Biztosítsa ki a készüléket elcsúszás és felborulás el- len.

Tárolás

⚠ VIGYÁZAT

A készülék súlya a személyek sérülését, illetve a gép rongálódását okozhatja!

Sérülések és károsodások.

Szállítás és tárolás közben vegye figyelembe a készülék súlyát.

A készülék tárolása

1. Leállításkor helyezze a készüléket sík felületre.

2. Válassza le a szórócsövet a magasnyomású mosópisztolyról.

3. Nyomja meg a magasnyomású pisztoly leválasztógombját, és válassza le a magasnyomású tömlőt a magasnyomású pisztolyról.

4. Tömlötekercs nélkül: Helyezze a magasnyomású tömlöt a készülékhez.

FIGYELEM

A magasnyomású tömlő károsodása

A magasnyomású tömlő károsodása hibás forgásirány miatt

Feltekerésnél vegye figyelembe a tömlődob forgásirányát.

1. Tömlőtekerccsel: Forgassa a tömlődobot a kurbli segítségével az óramutató járásával ellentétes irányban és tekerje fel a magasnyomású tömlőt.
2. Helyezze a hálózati csatlakozó vezetéket és a tartozékot a készülékre.

Hosszabb ideig tartó tárolás előtt olvassa el a kiegészítő utasításokat is, lásd a(z) Ápolás és karbantartás fejezetet.

Fagyvédelem

FIGYELEM

Fagyveszély

A nem teljesen kiürített készülékek a fagy hatására tönkremehetnek.

Ürítse ki teljesen a készüléket és tartozékait.

Óvja a készüléket a fagytól.

Az alábbiaknak teljesülnie kell:

• A készülék le van választva a vízellátásról.
• A nagynyomású pisztoly le van választva a nagynyomású tömlőről.
• Kapcsolja be a készüléket „I/ON”.
• Legfeljebb egy percig várjon, amíg nem folyik ki több víz a magasnyomású tömlőből.
• Kapcsolja ki a készüléket.
• A készüléket és összes tartozékát fagymentes helyiségben tárolja.

Ápolás és karbantartás

⚠ VESZÉLY

Áramütés veszélye

Sérülésveszély áram alatt álló részek érintése miatt Kapcsolja ki a készüléket.

Húzza ki a hálózati dugaszt.

A készülék nem igényel karbantartást, tehát nem kell tervszerű karbantartást végeznie.

A vízcsatlakozás szitájának tisztítása

FIGYELEM

Károsodás veszély!

Helytelen tisztítás esetén a szűrő megsérülhet.

A szüröt kizárólag folyó víz alatt tisztítsa, az áramlási-ránnyal szemben.

Hegyes vagy kemény tárgyak, pl. . tük vagy drótkefék használata tilos.

FIGYELEM

Károsodás veszély!

A szűrő nélküli vagy sérült szűrővel történő üzemeltetés esetén a készülék és a tartozékok megsérülhetnek.

A vízcsatlakozásba történő telepítés előtt bizonyosodjon meg a szűrő épségéről. A sérült szűrőt cserélje ki azonnal.

A készülék használata szűrő nélkül tilos.

Ha szükséges tisztítsa meg a vízcsatlakozásban található szűrőt.

1. Csavarja ki a vízcsatlakozó csatlakozóját.

2. Húzza ki a szitát.

Ábra U

1. Tisztítsa meg a szűrőt folyó víz alatt.
2. Telepítse a szűrőt a vízcsatlakozásba.

A magasnyomású pisztoly akkumulátorainak cseréje

Két darab AAA méretű elem vagy akkumulátor szükséges.

Ábra V

1. Nyomja meg a tolózárat.
2. Nyissa ki az akkumulátor rekeszt.
3. Vegye ki az akkumulátorokat.
4. Helyezze be az új akkumulátorokat, ügyelve a pólusok helyes beállítására.
5. Csukja be az akkumulátor rekeszt.
6. A használt akkumulátorokat az érvényes előírásoknak megfelelően ártalmatlanítsa.

Ábra W

Üzemzavarok elhárítása

Az üzemzavarok gyakran egyszerű okokra vezethetők vissza, amelyeket az alábbi áttekintés segítségével a kezelő maga is könnyen elháríthat. Kétség esetén vagy az itt meg nem nevezett üzemzavarok esetén, kérjük, forduljon a felhatalmazott ügyfélszolgálathoz.

⚠ VESZÉLY

Életveszély!

A feszültség alatt álló alkatrészek érintésekor áramütésveszély áll fenn.

A feszültség alatt lévő alkatrészek megérintése tilos. Kapcsolja ki a készüléket.

A hálózati dugaszt húzza ki a hálózati dugaljból.

A készülék nem kapcsol

1. Nyomja meg a magasnyomású pisztoly karját. A készülék bekapcsol.
2. Ellenőrizze, hogy az ismertető címkén megadott feszültség megegyezik az áramforrás feszültségével.
3. Ellenőrizze a hálózati csatlakozó vezetéket károsodások tekintetében.
4. Ha túlterheli a motort, és kiold a motorvédő kapcsoló:
   a Kapcsolja ki a készüléket „0/OFF”.
   b Hagyja lehülni a készüléket 1 órán keresztül.
   c Kapcsolja be a készüléket („I/ON”), és helyezze ismét üzembe.
   Ha az üzemzavar többször lép fel, ellenőriztesse a készüléket az ügyfélszolgálattal.

A készülék nem indul, a motor zúg

Gyenge villamos hálózat vagy hosszabbító kábel használata miatti feszültségesés

1. Bekapcsoláskor először a magasnyomású pisztoly karját nyomja meg, majd kapcsolja be a készüléket („I/ON”).

A készülék nem kerül nyomás alá

A vízbevitel túl kicsi.

1. Nyissa meg teljesen a vízcsapot.
2. Ellenőrizze a vízbefolyás szállítási mennyiségét.
3. Ellenőrizze a beállítást a szórócsövön.
4. Ellenőrizze, hogy nem lépte-e túl a maximális felszívási magasságot.

A vízcsatlakozás szitája szennyeződött.

1. A vízcsatlakozás szitáját laposfogóval kell kihúzni.

2. Tisztítsa meg a szitát folyó víz alatt.

Ábra U

A készülékben levegő van.

1. Légtelenítse a készüléket:

a A készüléket csatlakoztatott szórócső nélkül maximum 2 percre kapcsolja be.
b Nyomja meg a magasnyomású pisztolyt és várjon, amíg a víz buborékmentesen folyik ki a magasnyomású pisztolyból.
c Csatlakoztassa a szórócsövet.

Erős nyomásingadozások

1. A magasnyomású fúvóka megtisztítása:

a Tüvel távolítsa el a szennyeződést a fúvókafuratból.
b A magasnyomású fúvókát elölröl öblítse ki vízzel.

1. Ellenőrizze a vízbefolyás mennyiségét.

A készülék tömítetlen

1. A készülék csekély tömítetlensége műszakilag indokolt. Erős tömítetlenség esetén keresse fel a hivatalos ügyfélszolgálatot.

Nem szívja fel a tisztítószert

1. Csavarja a 3-in-1 Multi Jet szórócsövet a „MIX” tisz-títószerfúvókára.

2. Ellenőrizze, hogy a Plug 'n' Clean tisztítószer palack nyílásával lefelé a tiszítószer csatlakozásán helyezkedik-e el.

Nincs nyomás kijelzés a magasnyomású pisztolyon Ábra X

1. Ellenőrizze az akkumulátorokat, szükség esetén cserélje ki őket.

2. Csökkentse a távolságot a magasnyomású pisztoly és a magasnyomású mosó között.

3. A magasnyomású mosó ismételt csatlakoztatásához lásd a Első üzembe helyezés. fejezetet.

A BOOST funkció nem jelenik meg a kijelzön, és nem indítható el a KÄRCHER Home & Garden alkalmazással

A készülék túlmelegedett.

1. Ellenőrizze a víz befolyási hőmérsékletét (a maximális vízbefolyási hőmérsékletet lásd a fejezetben Műszaki adatok).

2. Csökkentse a víz befolyási hőmérsékletét, hogy a motor még jobban lehüljön.

Hibaüzenetek

Ábra Y

1. Kapcsolja ki a készüléket „0/OFF”.
2. Húzza ki a hálózati dugaszcsatlakozót az aljzatból.
3. 20 másodperc után helyezze vissza a hálózati dugaszt az aljzatba.
4. Kapcsolja be a készüléket „I/ON”. Ha az üzemzavar többször lép fel, ellenőriztesse a készüléket az ügyfélszolgálattal.

Vészfutás

Ha a magasnyomású pisztoly nyomásszabályozása meghibásodott, akkor a magasnyomású mosó a maximális fokozaton működik.

1. A vészhelyzeti mű ködés kikapcsolása:
   a Kapcsolja ki a készüléket „0/OFF”. b Húzza ki a hálózati dugaszcsatlakozót az aljzat-ból.
   c 20 másodperc után helyezze vissza a hálózati dugaszt az aljzatba.
   d Kapcsolja be a készüléket „I/ON”. Ha az üzemzavar többször lép fel, ellenőriztesse a készüléket az ügyfélszolgálattal.

A magasnyomású pisztoly nem működik megfelelően

Ábra Z

Belső hiba történt a magasnyomású pisztoly elektronikájában.

1. Nyomja meg a tolózárat.

Ábra W

1. Nyissa ki az akkumulátor rekeszt.
2. Vegye ki az akkumulátorokat.
3. Helyezze be az akkumulátorokat, ügyelve a pólusok helyes beállítására.
4. Csukja be az akkumulátor rekeszt.

Ha az üzemzavar többször lép fel, akkor ellenőriztesse a magasnyomású pisztolyt az ügyfélszolgálat-tal.

Garancia

Minden országban az illetékes értékesítőnk által biztosított garanciális feltételek érvényesek. Amennyiben a garanciaidőn belül a készüléknél hibák merülnek fel, azokat díjmentesen orvosoljuk, ha az adott hibák anyag-, illetve gyártási hibák. Garanciális esetben kérjük, a számlával együtt forduljon forgalmazójához vagy a legközelebbi, arra jogosult ügyfélszolgálati irodához. (A cím a hátoldalon található)

A garanciával kapcsolatos további információk (amennyiben elérhetők) megtekinthetők a Kärcher Magyarország Szerviz elemének „Letöltések” menüjében.

Műszaki adatok

	K 5	K 5
	Smart	Premium
	Control	Smart
	Flex	Control
		Flex

Elektromos csatlakozás

Feszültség

V

230

Fázis \~ 1 1

Frekvencia Hz 50 50
Csatlakozási teljesítmény kW		2,1 2,1
Védettség		IPX5	IPX5
Érintésvédelmi osztály		I	I
Hálózati biztosíték (lassú A kioldású)		10	10

Vízcsatlakozás

Hozzáfolyási nyomás (max.)

MPa

1,2

1,2

Hozzáfolyási hőmérséklet °C (max.)

40

40

Hozzáfolyási mennyiség (min.)

l/min

10

10

Szívómagasság (max.)

m

0,5

0,5

A készülék teljesítményre vonatkozó adatai

Üzemi nyomás	MPa	12,5	12,5
Max. engedélyezett nyomás	MPa	14,5	14,5

Szállítási mennyiség, víz

l/min

7,5

7,5

Max. szállítási mennyiség l/min

8,3 8,3

Szállítási mennyiség, tisztí- l/min	0,3 0,3
tószer

A magasnyomású pisztoly N	20	20
visszalökőereje

Méretek és súlyok

Jellemző üzemi súly	kg	15,3	15,5
Hosszúság	mm	405 417

	K 5	K 5
	Smart	Premium
	Control	Smart
	Flex	Control
		Flex

Szélesség mm 306 306

Magasság mm 584 584

SRD sávos vezeték nélküli modul

Frekvencia MHz 868,7-	868,7-
	869,2

Effektív kisugárzott teljesít- mW 0,53 0,53 mény (ERP)

Bluetooth rádió modul

Frekvencia GHz 2,45 2,45

Effektív kisugárzott teljesít- mW 6,3 6,3mény (ERP)

Az EN 60335-2-79 szerint meghatározott értékek

Kéz-kar-vibrációs érték m/s2		1,2 1,2
Bizonytalansági paraméter m/s2		0,6 0,6
K
Zajszint LpA	dB(A) 77	77
Bizonytalansági paraméter dB(A) 3		3
KpA
Zajteljesítményszint LWA+ dB(A) 93		93
bizonytalansági paraméter KWA

A kivétel oka az (EU) 2019/1781 rendelet l. mellékletének 2. szakaszának 12. pontja szerint: j)

A müszaki változtatások jogát fenntartjuk.

EU-megfelelőségi nyilatkozat

Kijelentjük, hogy az alább említett termék megfelel a fel-sorolt irányelvek és rendeletek vonatkozó rendelkezé-seinek. A terméken végzett, de velünk nem egyeztetett módosítás esetén jelen nyilatkozat érvényét veszti.

Termék: Magasnyomású mosó

Típus: 1.324-xxx

Irányelvek és rendeletek

2006/42/EK (+2009/127/EK)

2014/53/EU

2011/65/EU

2000/14/EK

2009/125/EK

Alkalmazott rendelet(ek)

(EU) 2019/1781

Alkalmazott harmonizált szabványok

EN 60335-1

EN 60335-2-79

EN 62233: 2008

EN 300 220-2 V3.1.1

EN 300 328 V2.2.2

EN IEC 63000: 2018

Alkalmazott megfelelőségértékelési eljárások

Zajteljesítményszint dB(A)

Mért: 90

Szavatolt: 93

Név és cím

Dokumentációs meghatalmazott:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Németország)

Telefon: [phone]

Fax: [phone]

H. Jenner
