HASZNÁLATI ÚTMUTATÓ RS64DG5303S9 SAMSUNG

Felhasználói kézikönyv

1. A http://samsung.com/supportoldalon megtekintheti az alkatrészek elérhetőségét.
2. Látogasson el a beszállító oldalára és írja be modelljének kódját az alkatrészek elérhetőségével kapcsolatban. A modell kódja a termék külső oldalán található.
3. A termék alsó részén található vonalkóddal ellenőrizheti a modell kódját és változatát.
4. Az alkatrészek esetében bizonyosodjon meg, hogy azok neve megegyezik a kézikönyv ábráival.
5. A javítható részek csak egyes fogantyúkra (csak néhány modell esetében), tömítésre, fiókra és csuklópántra vonatkoznak.

MEGJEGYZÉS

A termék nem engedélyezett, szakszerűtlen javításakor, önjavításakor a Samsung nem vállal felelősséget semmilyen károsodásért, sérülésért vagy egyéb biztonsági problémáért, ami a felhasználói kézikönyv és karbantartás utasításainak figyelmen kívül hagyásakor következett be. A Samsung által nem ajánlott szerviz által okozott bármilyen sérülés esetén a termékre nem érvényesíthető garancia.

! FIGYELMEZTETÉS

• Az oldalon feltüntetett alkatrészek listája eltérhet ettől a kézikönyvtől. Ellenőrizze, hogy a termék helyes nevét választotta ki.
• A csuklópántok cseréje fokozott figyelmet igényel, mivel az ajtó levételét is magába foglalja.
  • Javításkor viseljen kesztyűt.

A hütőszekrény valós képe és alkatrészei eltérhetnek az adott országtól és modelltől függően.

01 Metal Cooling 02 03 04

01 Felső csuklópánt (Bal és jobb)

03 Fiók (Doboz és kosár)

02 Keret (Hűtő és fagyasztó ajtaja)

04 Alsó csuklópánt (Bal és jobb)

FIGYELMEZTETÉS

Bizonyosodjon meg, hogy a keretet megfelelően rögzítette. Ellenkező esetben a hűtőből a hideg levegő szivároghat ki.

Kosár levétele

Húzza meg a kosár sarkát.

Nyissa ki az ajtót és az ajtóról vegye le a keretet.

[Szétszerelés]

1. Húzza meg a keret négy sarkát.
2. Húzza meg a keret közepét.

Keret cseréje

Nyomja meg a kosár sarkát.

Az új keretet helyezze a hűtő ajtajára. Ellenőrizze, hogy az új keret és ajtó között ne legyen hézag.

[Szerelés]

1. Tolja befelé a keret négy sarkát.
2. Tolja vissza a keret közepét.

Fiók cseréje

! FIGYELMEZTETÉS

Ellenőrizze, hogy a szerelés során a fiók megfelelően legyen a sínre helyezve.

Kosár levétele

Finoman emelje fel a fiók elejét és húzza kifelé.

Fiókok visszahelyezése

A fiókok visszahelyezése az eltávolítás fordított sorrendje szerint történik.

A fiókok visszahelyezése az eltávolítás fordított sorrendje szerint történik.

A csuklópántok cseréjéhez először az ajtót kell levenni.

! FIGYELMEZTETÉS

• Az ajtók levételekor fokozott figyelmet kell szentelni a súlynak.
• A csuklópántok cseréjekor helyezzen puha anyagot az ajtóra, nehogy azmegkarcolódjon.
• A csuklópántokkal óvatosan kell bánni és két másik embernek kell azt kicserélni, ezért ajánlott szakembert hívni.
• Ha a pántot az ajtó megtámasztása nélkül cseréli le, az ajtó leeshet vagy sérülést okozhat.
• A csuklópánton a tengelyt alaposan meg kell húzni.
• Ellenőrizze, hogy a csuklópánt megfelelően illeszkedik e a szekrényhez.
• A vezeték csatlakozóit is megfelelően kell csatlakoztatni.
• A fedél rögzítésekor ügyeljen a vezetékek épségére.

! FIGYELMEZTETÉS

- A hűtő billentéséhez/megdöntéséhez legalább 2 személy szükséges.

- Az ajtók megfordításakor húzza ki a vezetéket a hálózatból.

Szükséges eszközök (nem biztosított)

Philips csavarhúzó Lapos fejű csavarhúzó 11 mm-es csavarkulcs

10 mm-es csókulcs 8 mm-es csókulcs 10 mm-es csavarkulcs

Felső csuklópánt

1. Kapcsolja szét a tápkábelt és a Philips csavarhúzóval távolítson el egy csavart. Nyissa ki a fagyasztó ajtaját és a fedél fellazításához húzza meg a kampókat. Húzza önmaga felé a fedelet.

2. Kapcsolja szét a két elektromos részt.

3. Távolítsa el a pántot tartó három csavart.

4. Az ajtó elejéről szerelje le a felső pántot.

Pánt cseréje

A modell neve: RS64R55**, RS64R56**, RS65R55**, RS65R56**, RS74R55**, RS75R56**, RS63R55**, RS63R56**

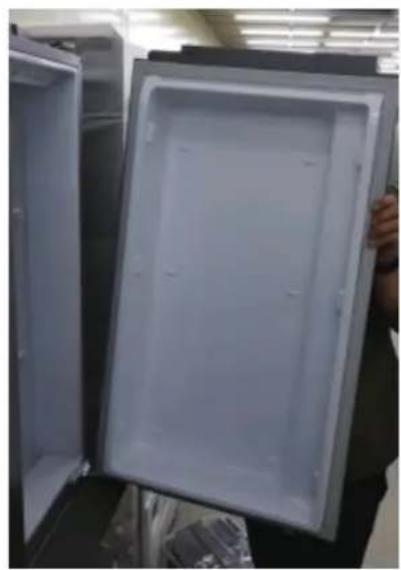

Középső pánt (Csak 3 ajtó esetében)

1. A felső pánt leszerelése után vegye le a hűtő ajtaját.

1. Távolítsa el a pántot tartó három csavart, és szerelje le a középső pántot.

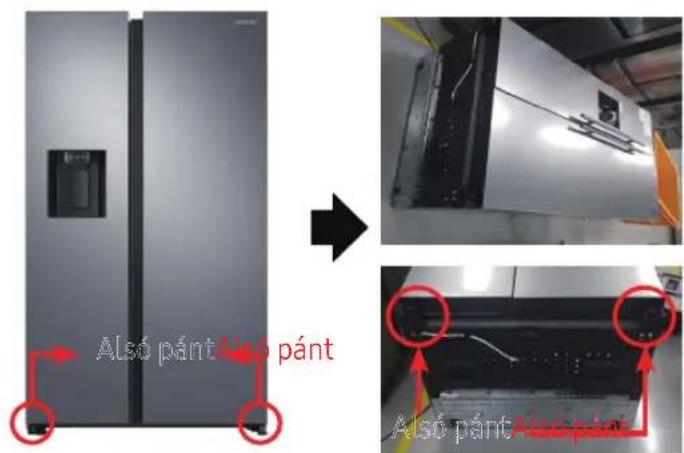

Alsó pánt

Alsó pánt Alsó pánt Alsó pánt Alsó pánt

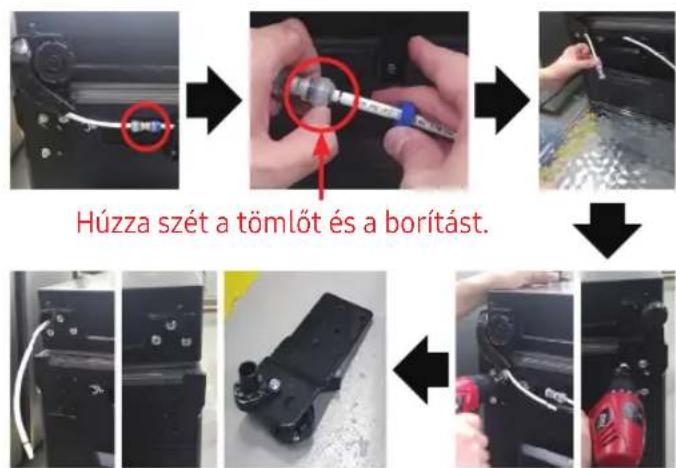

Húzza szét a tömlőt és a borítást.

Nyomja össze a borítást és tömlőt.

[Szétszerelés]

1. Húzza ki a tápkábelt.
2. Fektesse le a szettet.

! FIGYELMEZTETÉS

• A művelethez legalább 2 személy szükséges.
• A fenti müvelet elött ellenőrizze a kihúzott tápkábelt.

[Szétszerelés]

1. Burkolatleszerelése. (Csak a bal alsó pánt)
2. Víz kiengedése a tömlőből. (Csak a bal alsó pánt)
3. Csavar eltávolítása (3ea). (Csőkulcs vagy 10mm-es csavarkulcs használata)
4. Alsó jobb és bal pánt eltávolítása.

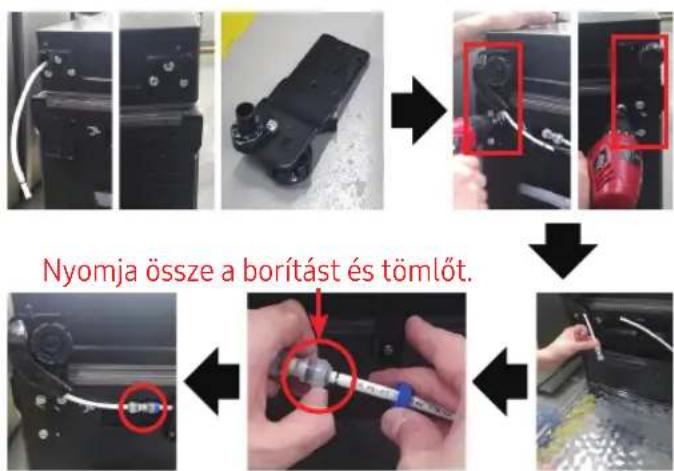

[Szerelés]

1. Alsó pánt összeszerelése. (Csőkulcs vagy 10mm-es csavarkulcs használata)
2. Tömlő bekötése (Bal alsó pánt)
3. Víz összegyűlése a tömlőben. (Csak a bal alsó pánt)

! FIGYELMEZTETÉS

- A fenti müvelet elött ellenőrizze a kihúzott tápkábelt.

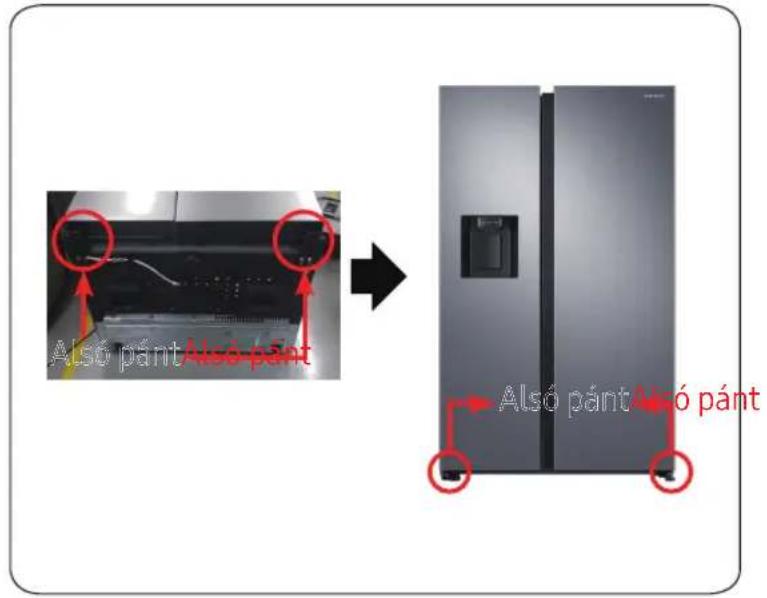

Alsó pánt

Alsó pánt Alsó pánt Alsó pánt Alsó pánt

[Szerelés]

1. Alsó bal és jobb pánt szerelése.
2. Helyezze vissza a szettet.

FIGYELMEZTETÉS

• A művelethez legalább 2 személy szükséges.
• A fenti müvelet elött ellenőrizze a kihúzott tápkábelt.
