Manuale di manutenzione da parte dell'utente

1. È possibile verificare dove acquistare parti di ricambio all'indirizzo http://samsung.com/support
2. Visitare il sito di vendita dei ricambi e immettere il codice del modello del proprio prodotto per verificare i ricambi disponibili per l'acquisto. Il codice del modello è riportato sull'etichetta sul lato esterno del prodotto.

- È possibile controllare il codice e la versione del modello sull'etichetta con il codice a barre applicata in basso a sinistra sul prodotto.

1. Per le parti di ricambio, assicurarsi che il nome del particolare corrisponda a quello riportato nell'illustrazione in questo manuale.

- Le parti riparabili dall'utente sono limitate a maniglie (solo in alcuni modelli), guarnizioni, cassetti e cerniere.

NOTA

In seguito alla riparazione del prodotto da parte di un fornitore di assistenza non autorizzato, riparazione fatta da sé o non professionale, Samsung non può essere ritenuta responsabile di eventuali danni al prodotto, lesioni o altri problemi di sicurezza causati da un tentativo di riparazione del prodotto effettuato non seguendo attentamente queste istruzioni di riparazione e manutenzione. Un eventuale danno al prodotto causato da un tentativo di riparazione da parte di una persona che non sia un fornitore di assistenza certificato Samsung non sarà coperto dalla garanzia.

PRECAUZIONE

• Il nome del componente indicato sul sito potrebbe essere diverso da quello riportato in questo manuale. Assicurarsi di scegliere il nome del ricambio corretto.
• La sostituzione delle cerniere richiede estrema cautela in quanto implica il distacco della porta.
  • Assicurarsi di indossare guanti di sicurezza durante le riparazioni.

L'immagine effettiva e le parti previste nel frigorifero possono variare, a seconda del modello e del paese.

01 Metal Cooling 02 03 04

01 Cerniere superiori (sinistra e destra)
03 Cassetti (Vassoio e cestello)

02 Guarnizione (Porta del frig. e del cong.)
04 Cerniere inferiori (sinistra e destra)

Sostituzione della guarnizione

PRECAUZIONE

Assicurarsi di applicare saldamente la guarnizione. In caso contrario potrebbero verificarsi perdite di aria fredda dal frigorifero.

Rimozione della guarnizione

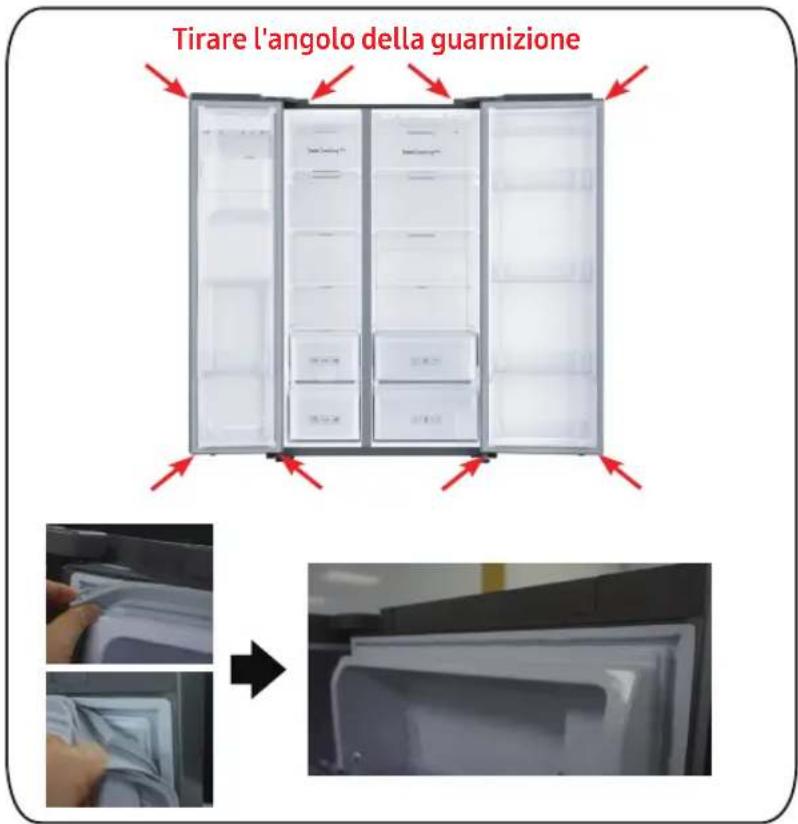

Tirare l'angolo della guarnizione

Aprire la porta e rimuovere la guarnizione dalla porta.

[Smontaggio]

1. Tirare i 4 angoli della guarnizione.

2. Tirare il centro della guarnizione.

Sostituzione della guarnizione

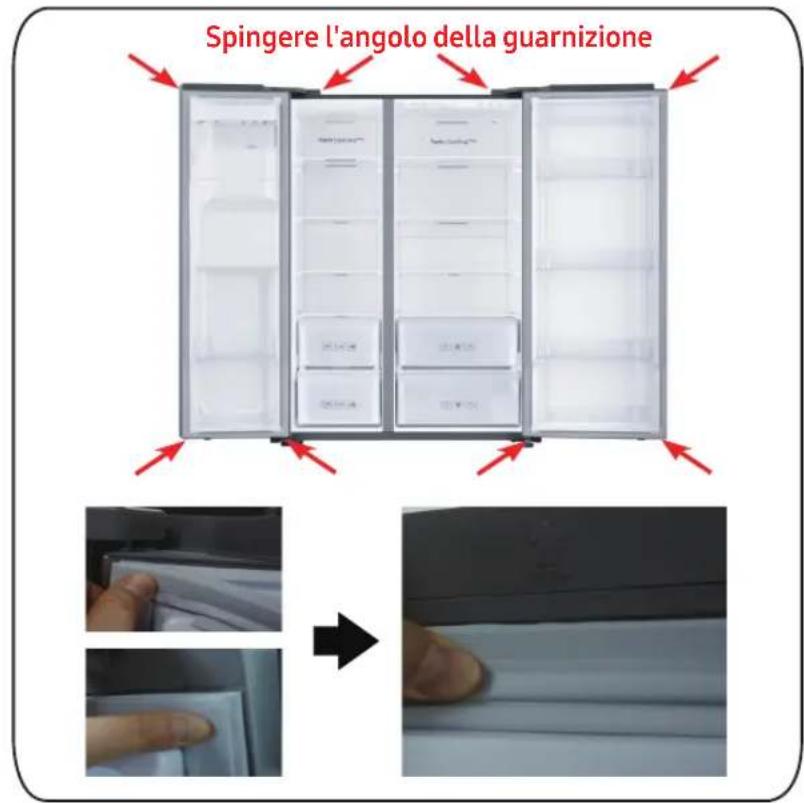

Spingere l'angolo della guarnizione

Applicare una nuova guarnizione alla porta del frigorifero. Assicurarsi che non vi sia spazio tra la nuova guarnizione e la porta.

[Montaggio]

1. Spingere i 4 angoli della guarnizione.

2. Spingere il centro della guarnizione.

PRECAUZIONE

Controllare che il cassetto sia inserito correttamente nel binario durante il montaggio.

Rimozione della guarnizione

Sollevare delicatamente la parte anteriore del cassetto e farlo scorrere verso l'esterno.

Reinserimento dei cassetti

Il reinserimento dei cassetti segue l'ordine inverso rispetto alla relativa procedura di rimozione.

Il reinserimento dei cassetti segue l'ordine inverso rispetto alla relativa procedura di rimozione.

Per sostituire le cerniere è necessario prima rimuovere la porta.

PRECAUZIONE

• Quando si rimuovono le porte, prestare estrema attenzione in quanto sono pesanti.
- Prima di sostituire le cerniere, mettere una protezione morbida, come del cartone, sul pavimento per evitare graffi quando si posano le porte a terra.
- Poiché le cerniere devono essere maneggiate con attenzione e sostituite da due o più persone, si consiglia di chiamare l'assistenza tecnica professionale.
• Se si rimuove la cerniera senza tenere la porta, la porta potrebbe cadere e causare infortuni.
• Assicurarsi che l'alberino sia saldamente fissato sulla cerniera.
- Controllare che la cerniera sia saldamente attaccata al mobile.
- Verificare che i connettori dei cavi siano collegati correttamente.
- Prestare attenzione a non danneggiare i cavi nel fissaggio della copertura superiore.

! AVVERTENZA

• L'inclinazione/posa del frigorifero richiede come minimo 2 persone.

- Scollegare il cavo di alimentazione prima di invertire le porte.

Strumenti richiesti (non in dotazione)

Cacciavite Phillips Cacciavite a testa piatta Chiave da 11 mm

Chiave a brugola da 10 mm Chiave a brugola da 8 mm Chiave da 10 mm

Cerniera superiore

1. Scollegare il cavo di alimentazione e rimuovere 1 vite della copertura usando un cacciavite Phillips. Quindi aprire la porta del congelatore e tirare i ganci sui lati per allentare la copertura. Sollevare la copertura verso di sé per staccarla.

2. Scollegare i due alloggiamenti superiori.

3. Rimuovere i tre bulloni che tengono la cerniera.

4. Smontare la cerniera superiore dalla parte anteriore della porta.

Sostituzione della cerniera

Il nome del modello è simile a questi: RS64R55**, RS64R56**, RS65R55**, RS65R56**, RS74R55**, RS75R56**, RS63R55**, RS63R56**

Cerniera intermedia (Solo per porta a 3 cerniere)

1. Dopo aver smontato la cerniera superiore, smontare la porta del frigorifero.

1. Rimuovere i tre bulloni che tengono la cerniera, smontare la cerniera intermedia

Cerniera inferiore

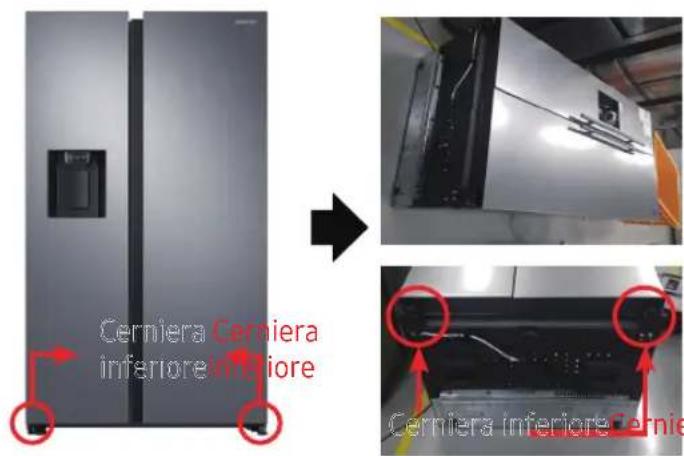

Cerniera Cerniera inferiore inferiore Cerniera inferiore Cernie

[Smontaggio]

1. Scollegare il cavo di alimentazione.
2. Posare l'insieme.

PRECAUZIONE

• È necessario lavorare in almeno 2 persone.
  • Assicurarsi di scollegare il cavo di alimentazione prima di eseguire l'operazione precedente.

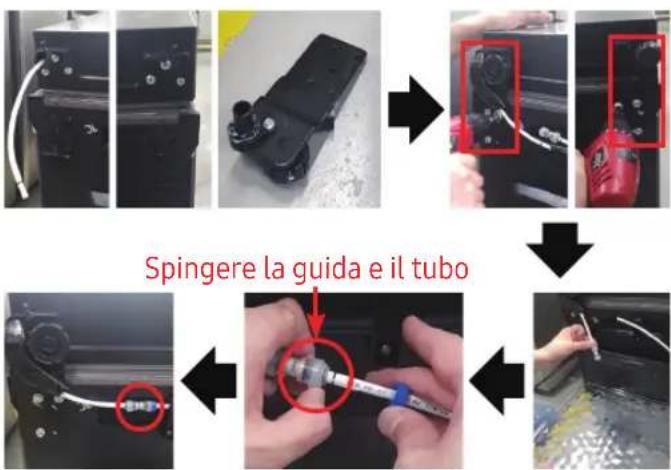

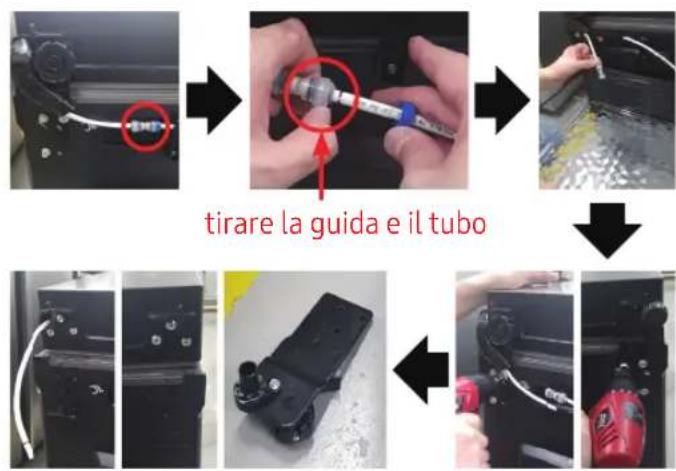

tirare la guida e il tubo

Spingere la guida e il tubo

[Smontaggio]

1. Scollegareiltubo. (Solo per la cerniera inferiore sinistra)
2. Scaricare l'acqua nel tubo. (Solo per la cerniera inferiore sinistra)
3. Rimuovere il bullone (3a). (Usando la chiave o la chiave a tubo da 10 mm)
4. Rimuovere le cerniere inferiori sinistra e destra.

[Montaggio]

1. Montare la cerniera inferiore alla base. (Usando la chiave o la chiave a tubo da 10 mm)
2. Collegare il tubo (solo per la cerniera inferiore sinistra)
3. Montare il tubo dell'acqua in ingresso. (Solo per la cerniera inferiore sinistra)

PRECAUZIONE

- Assicurarsi di scollegare il cavo di alimentazione prima di eseguire l'operazione precedente.

Cerniera inferiore

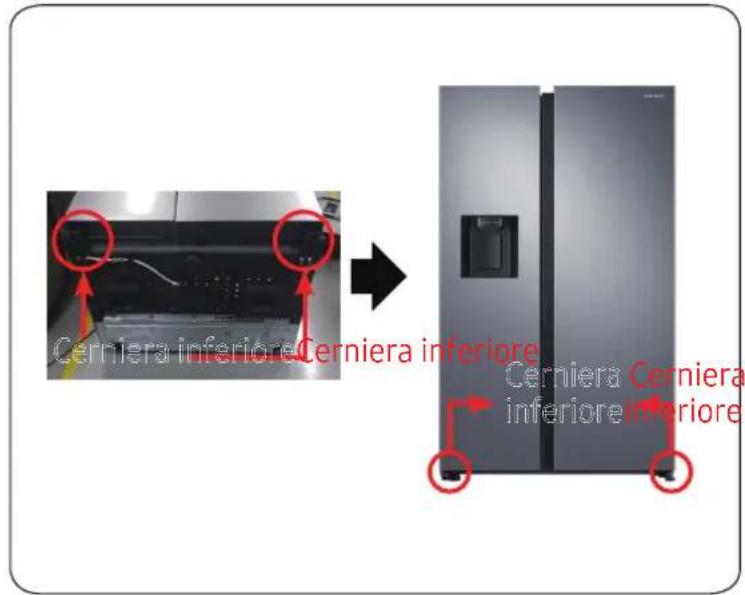

Cerniera inferiore Cerniera inferiore Cerniera Cerniera inferiore inferiore

[Montaggio]

1. Montare le cerniere inferiori sinistra e destra.
2. Mettere sopra l'insieme.

PRECAUZIONE

• È necessario lavorare in almeno 2 persone.
  • Assicurarsi di scollegare il cavo di alimentazione prima di eseguire l'operazione precedente.
