BRUGSANVISNING RS64DG5303S9 SAMSUNG

Bruger service vejledning

1. Du kan søge, hvor reservedele skal købes på http://samsung.com/support
2. For at kontrollere de dele, der er tilgængelige for køb, skal du besøge webstedet for delkøb og indtaste produktkodens model. På den ydre side af dit produkt er modelkoden mærket.

- På stregkodeetiketten nederst til venstre på produktet kan du kontrollere modelkoden og versionen.

1. Sørg for, at delnavnet svarer til det i illustrationen i denne vejledning for udskiftningsdelene.

- Håndtag (kun nogle modeller), pakninger, skuffer og hængsler er begrænset til dele, der kan serviceres af brugeren.

BEMÆRK

Efter reparation, selvreparation eller ikke-professionel reparation af produktet af en ikke-autoriseret serviceudbyder er Samsung ikke ansvarlig for skader på produktet, ulykker eller andre produktsikkerhedsproblemer forårsaget af forsøg på at reparere produkt, der ikke følger disse reparations- og vedligeholdelsesinstruktioner nøje. Enhver produktskade forårsaget af et forsøg fra en anden person end en Samsung-godkendt tjenesteudbyder på at reparere produktet er ikke beskyttet af garantien.

! FORSIGTIGHED

• I denne manual kan det delnavn, der er nævnt på webstedet, variere fra det. Sørg for at vælge det rigtige navn for delen.
• Det kræver utrolig omhu at reparere hængsler, fordi det inkluderer at tage døren af.
• Sørg for at bære beskyttelseshandsker, när du foretager reparationer.

Afhængigt af modellen og regionen kan det faktiske billede og de givne dele af køleskabet variere.

01 Metal Cooling 02 03 04

01 ∅verste hængsel (venstre og højre)

04 Nederste hængsel (venstre og højre)

FORSIGTIGHED

Sørg for at fastgøre pakningen. Ellers kan kold luft fra køleskabet lække.

Træk i hjørnet af pakningen Hjørnet

Åbn døren, og fjern pakningen fra døren.

[Adskillelse]

1. Træk 4 hjørner pakning.
2. Træk i midten af pakningen.

Udskiftning af pakningen

Skub hjørnet af pakningen

Fastgør en ny pakning til køleskabsdøren.

Sørg for, at der ikke er noget mellemrum mellem den nye pakning og døren.

[Montage]

1. Skub de 4 hjørner af pakningen.
2. Skub midten af pakningen.

FORSIGTIGHED

Kontroller, at skuffen er indsat korrekt i skinnen under samlingen.

Løft forsigtigt fronten af skuffen op og skub den ud.

For at fastgøre skufferne igen

Genmontering af skufferne følger den omvendte rækkefølge af deres respektive fjernelsestrin.

Genmontering af skufferne følger den omvendte rækkefølge af deres respektive fjernelsestrin.

For at udskifte hængslerne skal du fjerne dørene første.

FORSIGTIGHED

• Vær yderst forsigtig, när du fjerner dørene, da dørene er tunge.
- Anbring en blød pude, såsom pap, på gulvet, inden du fjerner hængslerne for at undgå ridser på døren, när du placerer dørene ned.
- Da hængslerne skal håndteres og fjernes omhyggeligt af to eller flere personer, anbefales det, at du tilkalder dygtig teknisk assistance.
• Døren kan falde ned og forårsage personskade, hvis du fjerner hængslet uden at holde døren.
- Sørg for, at akslen er strammet på hængslet.
- Kontroller, at hængslet er fastgjort korrekt til skabet.
- Sørg for, at ledningstilslutningerne er tilsluttet korrekt.
- Når du fastgør topdækslet, skal du passe på ikke at beskadige ledningerne.

ADVARSEL

•Vipning / lægning af køleskabet kræver mindst 2 personer.

- Træk netledningen ud, inden du bakker på dørene.

Nødvendigt værktøj (medfølger ikke)

Philips skruetrækker Flad skruetrækker 11 mm skruenøgle

10 mm topnøgle 8 mm topnøgle 10 mm skruenøgle

∅verste hængsel

1. Frakobl netledningen, og fjern 1 dækselskruer med en stjerneskruetrækker. Åbn derefter frysedøren, og træk i kroge på siderne for at løsne dækslet. Løft dækslet op mod dig for at løsne det.

2. Frakobl de to øverste huse.

3. Fjern de tre bolte, der holder hængslet.

4. Adskil det øverste hængsel fra fronten af døren.

Udskiftning af hængsel

Modelnavnet ser sådan ud: RS64R55**, RS64R56**, RS65R55**, RS65R56**, RS74R55**, RS75R56**, RS63R55**, RS63R56**

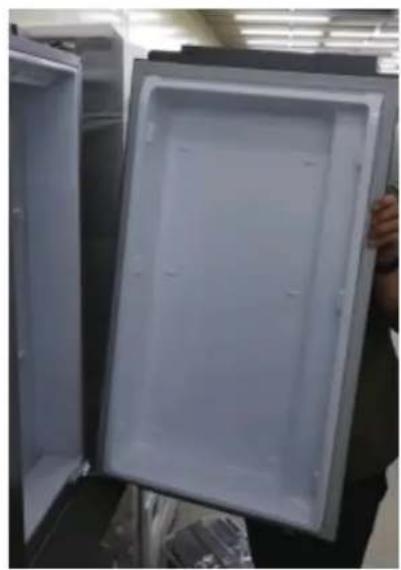

Midterste hængsel (kun til 3-dørs)

1. Efter adskillelse af den øverste hingerihgt skal du adskille køleskabsdøren op.

1. Sørg for at fjerne de tre bolte, der holder hængslet, og demonter Hængsel-Midten

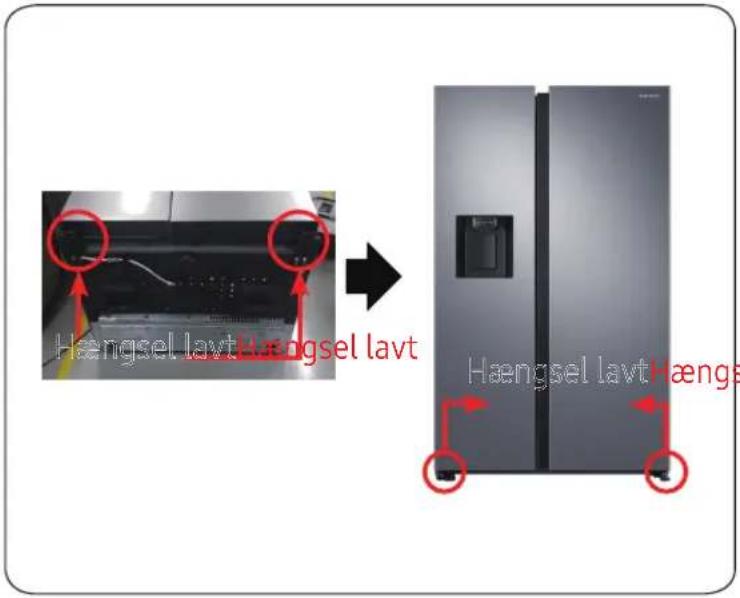

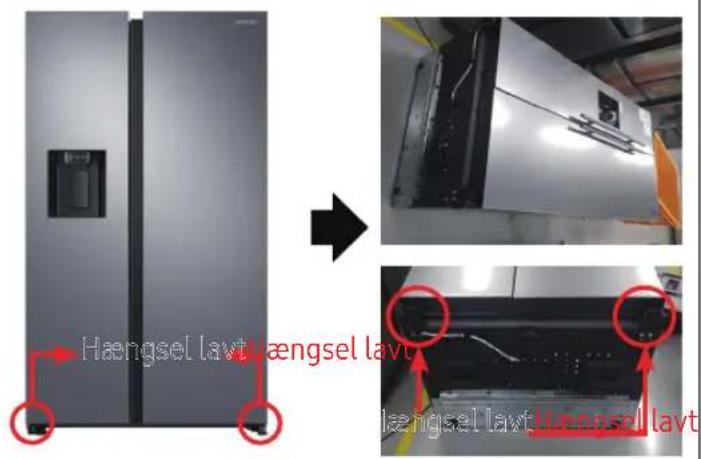

Nederste hængsel

Hængsel lavt Hængsel lavt Hængsel lavt Hængsel lavt

1. Frakobl netledningen.
2. Læg sættet ned.

! FORSIGTIGHED

•Skal arbejde mere end 2 personer.
- Sørg for at trække netledningen ud, før du udfører ovenstående handling.

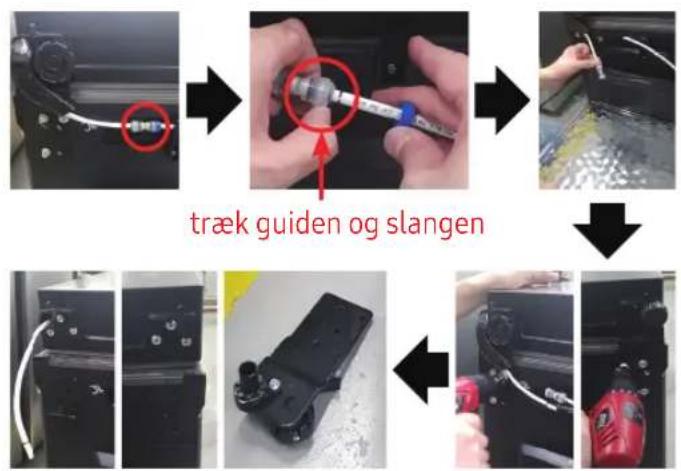

[Adskillelse]

1. Afbrydslangen. (Kun hængsel lavt til venstre)
2. Udstødningsvand i slange. (Kun hængsel lavt til venstre)
3. Fjern bolten (3ea). (Brug en skruenøgle eller en 10 mm boksnøgle)
4. Fjern Hængsel Lavt R / L.

[Montage]

1. Saml hængslet lavt på bunden. (Brug en skruenøgle eller en 10 mm boksnøgle)
2. Tilslut slange (kun hængsel lavt til venstre)
3. Saml vand i slangen. (Kun hængsel lavt til venstre)

! FORSIGTIGHED

- Sørg for at trække netledningen ud, før du udfører ovenstående handling.

Nederste hængsel

Haengsel lavt Haengsel lavt Haengsel lavt Haengs

[Montage]

1. Saml hængsel lavt R / L.

2. Sæt sættet op.

! FORSIGTIGHED

vt•Skal arbejde mere end 2 personer.

- Sørg for at trække netledningen ud, før du udfører ovenstående handling.

02 Pakning (Kj og fr dør)

- Koble fra strømledningen før du snur dørene.

Skyv føreren og slangen

[Demontering]

1. Koble fra strømledningen.
2. Legg ned settet.

! VARSOMHET

- Mer enn 2 personer er nødvendig.

- Mer enn 2 personer er nødvendig.
