Kasutaja teeninduse käsiraamat

1. Varuosade ostmise teavet saate kontrollida veebilehelt http://samsung.com/support
2. Külastage varuosade ostmise veebilehte ja sisestage oma toote mudelikood, et kontrollida ostuks saadaolevaid osi. Mudelikood on märgitud sildile toote välisküljel.
3. Mudelikoodi ja versiooni saate kontrollida toote vasakus allnurgas asuval vöötkoodi sildil.
4. Varuosade puhul veenduge, et osa nimi vastaks käesoleva juhendi joonisel kujutatud versioonile.
5. Kasutaja kasutatavad osad on piiratud käepidemetega (ainult möned mudelid), tihendite, sahtlite ja hingedega.

MÄRKUS

Pärast volitamata teenusepakkuja poolset remonti, toote iseremonti või mitteprofessionaalset remonti ei vastuta Samsung tootele tekitatud kahjustuste, vigastuste ega muude tooteohutusega seotud probleemide eest, mis on põhjustatud toote parandamise katsest, mis ei järgi hoolikalt käesolevaid remondi- ja hooldusjuhiseid. Garantii ei hõlma toote kahjustamist, mille on põhjustanud katse toodet parandada mis tahes muu isiku kui Samsungi sertifitseeritud teenusepakkuja poolt.

ETTEVAATUST

• Veebilehel loetletud osa nimi võib erineda käesoleva juhendi omast. Veenduge, et valiksite õige varuosa nime.
• Hingede vahetamine nõuab äärmist ettevaatlikkust, sest see hölmab ukse eemaldamist.
• Remondi tegemise ajal kandke kindlasti kaitsekindaid.

Külmiku tegelik pilt ja esitatud osad võivad erineda, sõltuvalt mudelist ja riigist.

01 Metal Cooling 02 03 04

01 Ülemine hing (vasak ja parem)

03 Sahtel (riiul ja korv)

02 Tihend (külmiku ja sügavkülmiku uks)

04 Alumine hing (vasak ja parem)

ETTEVAATUST

Veenduge, et kinnitaksite tihendi kindlalt. Vastasel juhul võib külmkapist pärinev külm öhk lekkida.

Tihendi eemaldamine

Tõmmake tihendit nurgast

Avage uks ja eemaldage ukselt tihend.

[Lahti võtmine]

1. Tõmmake tihendi 4 nurka.
2. Tõmmake tihendi keskosa.

Tihendi asendamine

Lükake tihendi nurka

Kinnitage uus tihend

külmkapi ukse külge.

ja ukse vahel ei oleks pilu.

[Kokkupanek]

1. Lükake tihendi 4 nurka.
2. Lükake tihendi keskosa.

Sahtli asendamine

ETTEVAATUST

Veenduge, et sahtel oleks monteerimise ajal korralikult soonde sisestatud.

Sahtli eemaldamine

Töstke ettevaatlikult sahtli esiosa üles ja libistage see välja.

Sahtlite uuesti kinnitamine

Sahtlite kinnitamine järgib nende vastavate eemaldamissammude vastupidist järjekorda.

Sahtlite kinnitamine järgib nende vastavate eemaldamissammude vastupidist järjekorda.

Hingede asendamiseks peate köigepealt uksed eemaldama.

ETTEVAATUST

• Uste eemaldamisel olge äärmiselt ettevaatlik, sest uksed on rasked.
- Enne hingede väljavahetamist pange uksekriimustuste vältimiseks põrandale pehme alus, näiteks papp.
- Kuna hingesid tuleb hoolikalt käsitseda ja asendada kahe või enama isiku abil, soovitame teil kutsuda professionaalse tehnilise teenistuse.
- Kui eemaldate hinge ilma ust kinni hoidmata, võib uks kukkuda ja põhjustada vigastusi.
- Veenduge, et völl oleks hingel korralikult pingutatud.
- Veenduge, et hing oleks kindlalt kapi külge kinnitatud.
•Veenduge, et juhtmekonnektorid oleksid öigesti ühendatud.
- Olge ettevaatlik, et mitte kahjustada juhtmeid ülemise katte kinnitamisel.

HOIATUS

- Külmiku kallutamiseks/paigaldamiseks on vaja vähemalt 2 inimest.

- Enne uste avamissuundade vahetamist ühendage toitejuhe lahti.

Vajalikud tööriistad (pole esitatud)

Philipsi kruvikeeraja Lamepeaga kruvikeeraja 11 mm mutrivõti

10 mm silmusvõti 8 mm silmusvõti 10 mm mutrivõti

Ülemine hing

1. Ühendage toitejuhe lahti ja eemaldage Phillipsi kruvikeeraja abil 1 kattekruvi. Seejärel avage sügavkülmiku uks ja tömmake konkse külgedel, et kate vabastada. Töstke kate enda poole, et see lahti võtta.

2. Ühendage kaks ülemist korpusekinnitust lahti.

3. Eemaldage hinge hoidvad kolm polti.

4. Vabastage ülemine hing ukse esiküljelt.

Hinge asendamine

Mudeli nimi näeb välja selline: RS64R55**, RS64R56**, RS65R55**, RS65R56**, RS74R55**, RS75R56**, RS63R55**, RS63R56**

Keskmine hing (ainult 3-ukseline)

1. Pärast ülemise hinge vabastamist võtke külmiku uks lahti.

1. Eemaldage hinge hoidvad kolm polti, võtke keskmine hing lahti

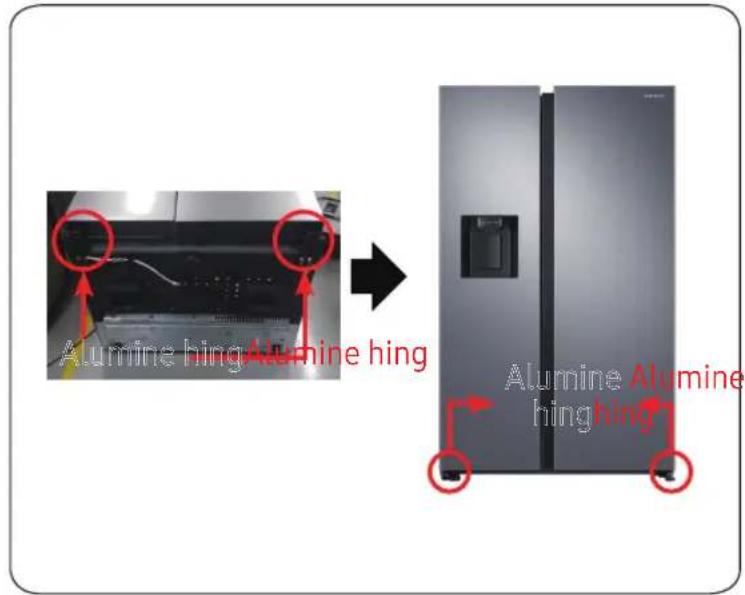

Alumine hing

1. Ühendage toitejuhe lahti.

2. Pange komplekt valmis.

ETTEVAATUST

•Töötama peab rohkem kui 2 inimest.

- Enneülaltoodudtoimingutvõtke toitejuhe kindlasti pistikupesast välja.

1. Ühendagevooliklahti. (Ainult vasakpoolne alumine hing)

2. Laske vesi voolikust välja. (Ainult vasakpoolne alumine hing)

3. Eemaldage polt (3ea). (Kasutage mutrivõtit või 10 mm silmusvõtit)

4. Eemaldage P/V alumine hing.

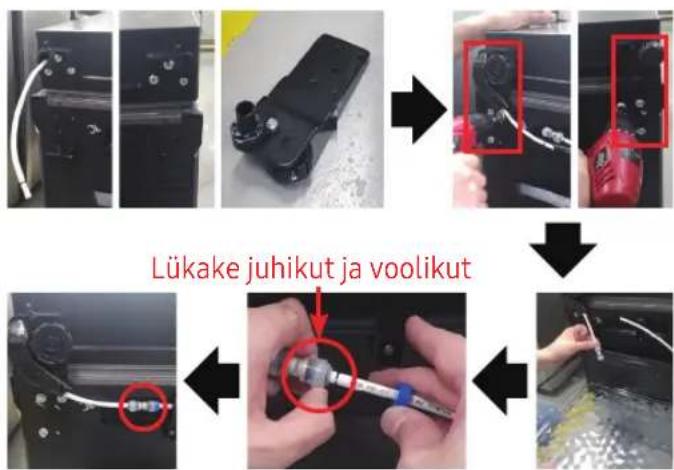

Lükake juhikut ja voolikut

[Kokkupanek]

1. Monteerige alumine hinge põhja külge. (Kasutage mutrivõtit või 10 mm silmusvõtit)

2. Ühendage voolik (ainult vasakpoolne alumine hing)

3. Laske vesi voolikusse. (Ainult vasakpoolne alumine hing)

ETTEVAATUST

- Enneülaltoodudtoimingutvõtke toitejuhe kindlasti pistikupesast välja.

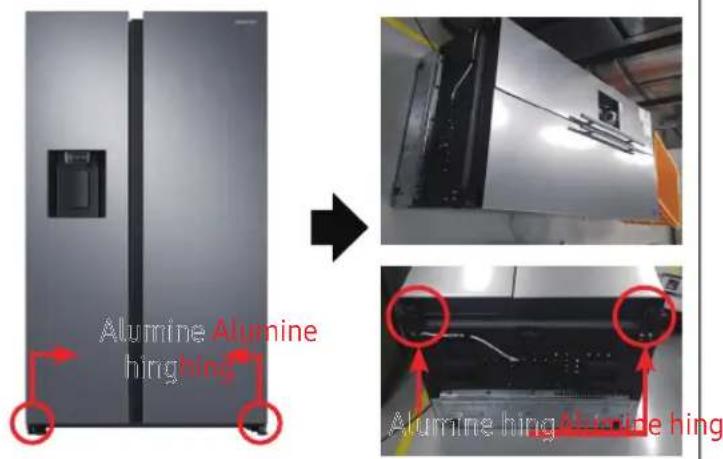

Alumine hing

•Töötama peab rohkem kui 2 inimest.

- Enneülaltoodudtoimingutvõtke toitejuhe kindlasti pistikupesast välja.
