HASZNÁLATI ÚTMUTATÓ Y60IT430C ELECTROLUX

HU Használati útmutató | Főzőlap 130

Üdvözöljük az Electrolux világában! Köszönjük, hogy a mi készülékünket választotta.

Használattal kapcsolatos tanácsok, prospektusok, hibaelhárítási, szerviz- és javítási információk kérése:

www.electrolux.com/support

A változtatások jogát fenntartjuk.

TARTALOM

1. BIZTONSÁGI INFORMÁCIÓK.... 130
2. BIZTONSÁGI UTASÍTÁSOK....133
3. ÜZEMBE HELYEZÉS....135
4. TERMÉKLEÍRÁS....137
5. AZ ELSŐ HASZNÁLAT ELÖTT.... 138
6. NAPI HASZNÁLAT....139
7. HASZNOS TANÁCSOK ÉS JAVASLATOK 144
8. ÁPOLÁS ÉS TISZTÍTÁS.... 146
9. HIBAELHÁRÍTÁS....146
10. MÜSZAKI ADATOK....148
11. ENERGIAHATÉKONYSÁG....149
12. KÖRNYEZETVÉDELMI TUDNIVALÓK....150

1. ⚠BIZTONSÁGI INFORMÁCIÓK

Az üzembe helyezés és használat előtt gondosan olvassa el a mellékelt útmutatót. A gyártó nem vállal felelősséget a helytelen beszerelés vagy használat miatt keletkezett sérülésekért és károkért. Tartsa biztonságos és elérhető helyen az útmutatót, hogy szükség esetén mindig a rendelkezésére álljon.

1.1 Gyermekek és kiszolgáltatott személyek biztonsága

- Ezt a készüléket 8 év feletti gyermekek, csökkent fizikai, érzékelési vagy szellemi képességekkel rendelkező felnőttek, illetve megfelelő tudással vagy gyakorlattal nem rendelkező személyek csak felügyelet mellett, vagy abban az esetben használhatják, ha megfelelő oktatást kaptak a készülék biztonságos használatára, és megértik az

esetleges veszélyeket. A 8 évesnél fiatalabb gyermekek, illetve a súlyos, komplex fogyatékossággal élő személyek állandó felügyelet nélkül nem tartózkodhatnak a készülék közelében.

• Gondoskodjon a gyermekek felügyeletéről, hogy ne játsszanak a készülékkel.
• Minden csomagolóanyagot tartson távol a gyermekektől, és megfelelően ártalmatlanítsa.
• FIGYELEM: Használat közben a készülék és hozzáférhető részei nagyon felforrósodhatnak. A gyermekeket és kedvenc háziállatokat tartsa távol a készüléktől működés közben, és működés után, lehüléskor.
• Ha rendelkezik gyermekbiztonsági zárral a készülék, akkor azt be kell kapcsolni.
• Gyermekek felügyelet nélkül nem végezhetnek tisztítási vagy karbantartási tevékenységet a készüléken.

1.2 Általános biztonság

• A készülék kizárólag ételkészítési célra szolgál.
• Ezt a készüléket háztartási célú, beltérben történő használatra tervezték.
• Ez a készülék használható irodákban, szállodai vendégszobákban, panziókban, vendégházakban és más hasonló szálláshelyeken, ahol a használat nem haladja meg a háztartási használat (átlagos) szintjét.
• FIGYELEM: Használat közben a készülék és hozzáférhető részei nagyon felforrósodhatnak. Legyen óvatos, hogy ne érjen a fűtőelemekhez.
• FIGYELEM: Főzőlapon történő főzéskor az olaj vagy zsír felügyelet nélkül hagyása veszélyes lehet, és tűz keletkezhet.
• A füst a túlmelegedés jele. A főzéskor keletkezett tüzet soha ne vízzel oltsa el. Kapcsolja ki a készüléket, és fedje le a lángokat pl. egy tűzálló takaróval vagy fedővel.

- FIGYELEM: A készüléket tilos külső kapcsolóeszközzel, például időzítővel ellátni, vagy olyan áramkörre kötni, amelyet rendszeresen be- és kikapcsolnak.

- VIGYÁZAT: A főzési folyamatot felügyelni kell Rövid időtartamú főzéskor a készüléket tartsa folyamatosan felügyelet alatt.

- FIGYELEM: Tüzveszély: Ne tároljon semmit a főzőfelületeken.

- Soha ne tegyen a főzőlap felületére fémtárgyakat, mint pl. kések, kanalak, fedők, mivel azok felforrósodhatnak.

- A bútorba való beépítés előtt ne használja a készüléket.

- A készülék tisztításához ne használjon nagy nyomású gözt.

- Használat után saját gombjával kapcsolja ki a főzőlap adott elemét, és ne hagyatkozzon az edényérzékelésre.

- Ha repedést lát az üvegkerámia / üveg felületen, kapcsolja ki a készüléket, és húzza ki a konnektorból a dugvilláját. Amennyiben a készülék kötésdobozon keresztül közvetlenül csatlakozik az elektromos hálózathoz, vegye ki a biztosítékot a készülék elektromos hálózatról történő leválasztásához. Egyéb esetben forduljon a márkaszervizhez.

- Ha a hálózati kábel megsérül, azt a gyártónak vagy a hivatalos márkaszerviznek, illetve más hasonlóan képzett személynek kell kicserélnie az elektromos veszélyhelyzet elkerülésének érdekében.

- FIGYELEM: Kizárólag a főzőlap gyártója által tervezett vagy a főzőlap gyártója által a használati útmutatóban javasolt, illetve a készülékhez mellékelt főzőlapvédő elemet használjon. A nem megfelelő védőelemek használata balesetet okozhat.

2. BIZTONSÁGI UTASÍTÁSOK

2.1 Üzembe helyezés

FIGYELMEZTETÉS!

A készüléket csak képesített személy helyezheti üzembe.

FIGYELMEZTETÉS!

Személyi sérülés vagy a készülék károsodásának veszélye áll fenn!

• Távolítsa el az összes csomagolóanyagot.
• Ne helyezzen üzembe, és ne is használjon sérült készüléket.
• Tartsa be a készülékhez mellékelt üzembe helyezési útmutatóban foglaltakat.
• Tartsa meg a minimális távolságot a többi készüléktől és egységtől.
• A készülék nehéz, ezért legyen körültekintő a mozgatásakor. Mindig használjon munkavédelmi kesztyűt és zárt lábbelit.
• A szekrény vágott felületeit megfelelő tömítőanyaggal védje a nedvesség okozta felpúposodás ellen.
• Védje a készülék alját a göztöl és nedvességtöl.
• Ne telepítse a készüléket ajtó mellé vagy ablak alá. Ezzel elkerülhető, hogy az ajtó vagy ablak kinyitásával leverje a forró főzőedényt a készülékről.
• Mindegyik készülék alján hütőventilátorok találhatók.
• Ha a készüléket fiók fölött helyezi üzembe:
  – Ne tároljon semmi olyan kisméretű tárgyat vagy papírlapot, melyet a ventilátorok beszívhatnak, mivel az megsértheti a hütőventilátorokat, vagy megrongálhatja a hütőrendszert.
  – A készülék alja és a fiókban tárolt tárgyak között hagyjon legalább 2 cm távolságot.
• A készülék alatti szekrényből minden elválasztó lapot távolítson el.

2.2 Elektromos csatlakozás

FIGYELMEZTETÉS!

Tüz- és áramütésveszély.

• Minden elektromos csatlakoztatást szakképzett villanyszerelőnek kell elvégeznie a.
  • A készüléket földelni kell,
• Bármilyen beavatkozás előtt a készüléket válassza le az elektromos hálózatról.
• Ellenőrizze, hogy az adattáblán szereplő adatok megfelelnek-e a helyi elektromos hálózat paramétereinek.
• Ellenőrizze, hogy megfelelően van-e üzembe helyezve a készülék. A hálózati vezeték dugója (ha van) és a konnektor közötti gyenge vagy rossz érintkezés miatt a csatlakozás túlságosan felforrósodhat
• Használjon megfelelő típusú hálózati kábelt.
• Ügyeljen arra, hogy a hálózati kábel ne gubancolódjon össze.
• Ellenőrizze, hogy az érintésvédelem ki van-e építve.
• Használjon feszültségmentesítő bilincset a kábel rögzítéséhez.
• Ügyeljen arra, hogy a hálózati kábel vagy dugasza (ha van) ne érjen a forró készülékhez vagy főzőedényekhez, amikor a készüléket a csatlakozóaljzathoz csatlakoztatja.
• Ne használjon hálózati elosztókat és hosszabbító kábeleket.
• Ügyeljen arra, hogy ne okozzon sérülést a hálózati csatlakozódugón (ha van) és a hálózati kábelen. Ha a hálózati kábel cserére szorul, forduljon a márkaszervizhez vagy egy villanyszerelőhöz.
• A feszültség alatt álló és szigetelt alkatrészek érintésvédelmi részeit úgy kell rögzíteni, hogy szerszám nélkül ne lehessen eltávolítani azokat.
• Csak az üzembe helyezés befejezése után csatlakoztassa a hálózati csatlakozódugót a hálózati csatlakozóaljzatba. Ügyeljen arra, hogy a hálózati dugasz üzembe helyezés után is könnyen elérhető legyen.
• Amennyiben a hálózati konnektor rögzítése laza, ne csatlakoztassa a csatlakozódugót hozzá.
• A készülék csatlakozásának bontására, soha ne a hálózati kábelnél fogva húzza ki

a csatlakozódugót. A kábelt mindig a csatlakozódugónál fogva húzza ki.

• Kizárólag megfelelő szigetelőberendezést alkalmazzon: hálózati túlterhelésvédő megszakítót, biztosítékot (a tokból eltávolított csavaros típusú biztosítékot), földzárlatkioldót és védőrelét.
• Az elektromos készüléket szigetelőberendezéssel kell ellátni, amely lehetővé teszi, hogy minden fázison leválassza a készüléket az elektromos hálózatról. A szigetelőberendezésnek legalább 3 mm-es érintkezőtávolsággal kell rendelkeznie.

2.3 Használat

FIGYELMEZTETÉS!

Sérülés-, égés- és áramütésveszély.

• Ne változtassa meg a készülék műszaki jellemzőit.
• Az első használat előtt távolítsa el az összes csomagolóanyagot, tájékoztató címkét és védőfóliát (ha van ilyen).
• Ügyeljen arra, hogy a szellőzőnyílásokat ne zárja el semmi.
• Működés közben ne hagyja felügyelet nélkül a készüléket.
• Minden használat után kapcsolja ki a főzőzónát.
• Soha ne tegyen a főzőzónákra evőeszközöket vagy fedőket. Ezek felforrósodhatnak.
• Ne működtesse a készüléket nedves kézzel, vagy amikor az vízzel érintkezik.
• Ne használja a készüléket munka- vagy tárolófelületként.
• Amennyiben a készülék felülete megrepedt, azonnal válassza le a készüléket az elektromos hálózatról. Ez a lépés az áramütés elkerüléséhez szükséges.
• A szívritmus-szabályozóval rendelkező személyek tartsanak legalább 30 cm távolságot a bekapcsolt indukciós főzőzónáktól.
• Amikor az élelmiszert forró olajba helyezi, az olaj kifröccsenhet.
• Ne használjon alufóliát vagy más anyagot a főzőfelület és a főzőedény között, hacsak a készülék gyártója másként nem rendelkezik.

- Csak a gyártó által a készülékhez ajánlott tartozékokat használja.

FIGYELMEZTETÉS!

Tüz- és robbanásveszély!

• A felforrósított zsírok és olajok gyúlékony gőzöket bocsáthatnak ki. Zsírral vagy olajjal való főzéskor tartsa azoktól távol a nyílt lángot és a forró tárgyakat.
• A nagyon forró olaj által kibocsátott gözök öngyulladást okozhatnak.
• Az ételmaradékot tartalmazó használt olaj az első használatkor alkalmazott hőfoknál alacsonyabb értéken is tüzet okozhat.
• Ne tegyen gyúlékony anyagot vagy gyúlékony anyaggal szennyezett tárgyat a készülékbe, annak közelébe, illetve annak tetejére.

FIGYELMEZTETÉS!

A készülék károsodásának veszélye áll fenn!

• Ne helyezzen forró főzőedényt a kezelőpanelre.
• Ne helyezzen forró fedöt a főzőlap üvegfelületére.
• Ne hagyja, hogy a főzőedényből elforrjon a folyadék.
• Ügyeljen arra, hogy ne ejtsen tárgyat vagy főzőedényt a készülékre. A készülék felülete megsérülhet.
• Üres főzőedénnyel vagy főzőedény nélkül ne kapcsolja be a főzőzónákat.
• Az öntöttvasból készült, illetve sérült aljú edények megkarcolhatják az üveg / üvegkerámia felületet. Az ilyen tárgyakat mindig emelje fel, ha a főzőfelületen odébb szeretné helyezni őket.

2.4 Ápolás és tisztítás

• Rendszeresen tisztítsa meg a készüléket, hogy elkerülje a felület károsodását.
• Tisztítás előtt kapcsolja ki a készüléket, és hagyja lehülni.
• A készülék tisztításához ne használjon vízsugarat vagy göztisztítót.
• Tisztítsa meg a készüléket egy puha, nedves kendővel. Csak semleges tisztítószert használjon. Ne használjon súrolószereket, súrolószivacsokat,

oldószereket vagy fémtárgyakat, hacsak nincs másként megadva.

2.5 Szolgáltatások

• A készülék javítását bízza a márkaszervizre. Mindig eredeti cserealkatrészt használjon.
• A termékben található izzó(k)ra és a külön kapható póttizzókra vonatkozó tudnivalók: Ezek az izzók arra készültek, hogy megfeleljenek a háztartási készülékekben fennálló szélsőséges fizikai feltételeknek, mint például hőmérséklet, rezgés, magas páratartalom, illetve arra használatosak, hogy jelezzék a készülék működési

állapotát. Nem alkalmasak egyéb felhasználásra, valamint helyiségek megvilágítására.

2.6 Ártalmatlanítás

! FIGYELMEZTETÉS!

Sérülés- vagy fulladásveszély áll fenn.

• A készülék ártalmatlanítására vonatkozó tájékoztatásért lépjen kapcsolatba a helyi hatóságokkal.
• Feszültségmentesítse a készüléket.
• A készülék közelében vágja át a hálózati kábelt, és tegye a hulladékba.

3. ÜZEMBE HELYEZÉS

FIGYELMEZTETÉS!

Lásd a „Biztonság” című fejezetet.

3.1 Az üzembe helyezés előtt

A főzőlap üzembe helyezése előtt másolja le az adattábláról az alábbi adatokat. Az adattábla a főzőlap alján található.

Sorozatszám ......

3.2 Beépített főzőlapok

Csak azután használhatja a beépített főzőlapot, miután beszerelte azt a szabványoknak megfelelő beépített szekrénybe és munkafelületbe.

3.3 Csatlakozókábel

• A főzőlap egy csatlakozókábellel.
• A megsérült hálózati kábel pótlásához használja a következő vezetéktípust: H05V2V2-F, mely 90 °C-os vagy magasabb hőmérsékletnek is ellenáll. Az egyeres vezetéknek az alábbi táblázat szerinti minimális keresztmetszettel kell rendelkeznie. Forduljon a helyi márkaszervizhez. A csatlakozókábel cseréjét csak képzett villanyszerelő végezheti.

! FIGYELMEZTETÉS!

Az összes elektromos csatlakozást képzett villanyszerelőnek kell kialakítania.

VIGYÁZAT!

Az érintkező dugókon keresztül történő csatlakoztatás tilos.

⚠ VIGYÁZAT!

Ne sodorja vagy forrassza a vezetékek végeit. Ez tilos!

⚠ VIGYÁZAT!

Ne csatlakoztassa a kábelt érvéghüvely nélkül.

Egyfázisú csatlakoztatás

1. Távolítsa el az érvéghüvelyt a fekete, barna és kék vezetékekről.
2. Távolítsa el a barna, fekete és kék vezetékek végének szigetelését.
3. Csatlakoztassa a fekete és barna kábelek végét.
4. Helyezzen fel egy új érvéghüvelyt a közös vezeték végére (speciális szerszám szükséges).
5. Csatlakoztassa a két kék kábel végét.
6. Helyezzen fel egy új érvéghüvelyt a közös vezeték végére (speciális szerszám szükséges).

Kétfázisú csatlakoztatás

1. Távolítsa el az érvéghüvelyt a kék vezetékekről.

2. Távolítsa el a kék vezetékek végének szigetelését.

3. Csatlakoztassa a két kék kábel végét.

4. Helyezzen fel egy új érvéghüvelyt a közös vezeték végére (speciális szerszám szükséges).

NL N N L1 L2 220-240 V~220-240 V N L N L

NL 220 - 240 V~	Kétfázisú csatlakoztatás: 400 V2N~	Egyfázisú csatlakoztatás:
5x1,5 mm2 5x1,5 mm2 vagy 4x2,5 mm2 5x1,5 mm2 vagy 3x4 mm2
Zöld – sárga Zöld – sárga Zöld – sárga
N Kék és kék N Kék és kék N Kék és kék
L1 Fekete L1 Fekete L Fekete és barna
L2 Barna L2 Barna

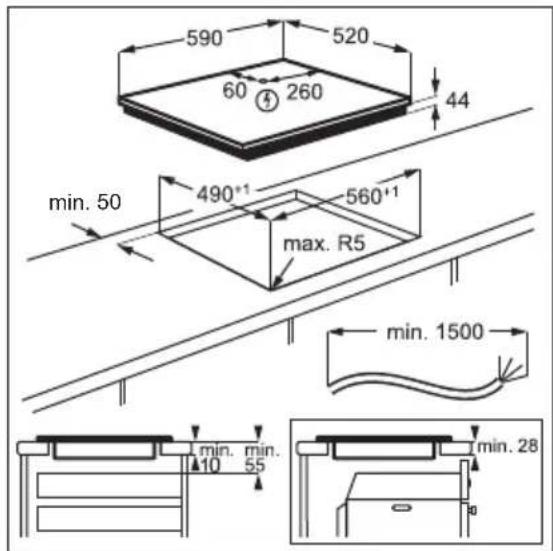

3.4 Összeállítás

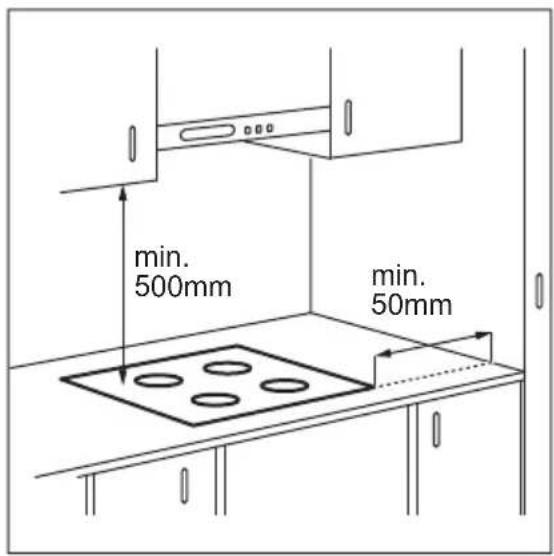

Amennyiben a főzőlapot páraelszívó alá építi be, tekintse meg a készülékek között minimálisan betartandó távolságokat a páraelszívó üzembe helyezési útmutatójában.

Ha a készüléket egy fiók fölé szereli fel, a főzőlap ventilátora főzés közben felmelegítheti a fiókban elhelyezett és tárolt eszközöket.

Keresse meg az „Electrolux indukciós főzőlap telepítése - munkalapba szerelés” című video oktatóanyagot az alábbi ábrán látható teljes név beírásával.

YouTube

www.youtube.com/electrolux www.youtube.com/aeg

4.1 Főzőfelület elrendezése

1 180 mm 180 mm 210 mm 145 mm 1 1 2

1 Indukciós főzőzóna
2 Kezelöpanel

4.2 Kezelőpanel elrendezése

A készülék üzemeltetéséhez használja az érzékelőmezőket. Kijelzések, visszajelzők és hangok jelzik, hogy mely funkciók működnek.

	Érzékelő-mező	Funkció Megjegyzés
1	➊	Be / Ki	A főzőlap be- és kikapcsolása.
2		Hob ^2 Hood	A funkció kézi üzemmódjának be- és kikapcsolása.
3		Funkciózár/ Gyermekbizton-sági eszköz	A kezelőpanel lezárása/a lezárás feloldása.

	Érzékelő-mező	Funkció Megjegyzés
4	||	Szünet A funkció be- és kikapcsolása.
5	- Hőfokbeállítás kijelzése Jelzi a hőfokbeállítást.
6	- Időzítés jelzők a főzőzónák-hoz	Jelzi, hogy melyik zónára állítja be az időt.
7	- Időzítő kijelzés Percben mutatja az időt.
8	!	- A főzőzóna kiválasztása.
9	+/-	- Növeli vagy csökkenti az időt.
10	∧/∨	- A hőfok beállítása.
11	●P	PowerBoost A funkció bekapcsolása.

4.3 Höfokbeállítás kijelzései

Kijelző Megnevezés
	A főzőzóna ki van kapcsolva.
	A főzőzóna működik.A pont egy hőfokszint felével történő módosítást jelent.
	A Szünet funkció működik.
	A Automatikus felfűtés funkció működik.
	A PowerBoost funkció működik.
	Üzemzavar lépett fel.
	OptiHeat Control (3 lépéses maradékhő visszajelző): főzés folyamatban / melegen tar-tás / maradékhő.
	A Funkciózár / Gyermekbiztonsági eszköz funkció működik.
	Nem megfelelő vagy túl kicsi a főzőedény, vagy nincs főzőedény a főzőzónán.
	A Automatikus kikapcsolás funkció működik.

5. AZ ELSŐ HASZNÁLAT ELŐTT

! FIGYELMEZTETÉS!

Lásd a „Biztonság” című fejezetet.

5.1 Teljesítménykorlátozás

Teljesítménykorlátozás határozza meg, hogy a főzőlap összesen mennyi energiát használ fel, a hálózati biztosítékok korlátain belül.

Alapértelmezés szerint a főzőlap a lehető legmagasabb teljesítményszintre van állítva.

A teljesítményszint csökkentése vagy növelése:

1. Kapcsolja ki a főzőlapot.

2. Tartsa nyomva 3 másodpercig a gombot. A kijelző bekapcsol, majd kikapcsol.

3. Tartsa nyomva 3 másodpercig a gombot. vagy jelenik meg.

4. Nyomja meg a gombot. P72 jelenik meg.

5. Nyomja meg az időzítő / gombját a teljesítményszint beállításához.

Teljesítményszintek

Lásd a „Műszaki adatok” című fejezetet.

VIGYÁZAT!

Ügyeljen arra, hogy a kiválasztott teljesítményszint megfeleljen az épület áramkörének biztosítékai számára.

• P72 — 7200 W
• P15 — 1500 W
• P20 — 2000 W
• P25 — 2500 W
• P30 — 3000 W
• P35 — 3500 W
• P40 — 4000 W
• P45 — 4500 W
• P50 — 5000 W
• P60 — 6000 W

6. NAPI HASZNÁLAT

FIGYELMEZTETÉS!

Lásd a „Biztonság” című fejezetet.

6.1 Be- és kikapcsolás

Érintse meg a gombot 1 másodpercig a főzőlap be- vagy kikapcsolásához.

6.2 Automatikus kikapcsolás

A funkció automatikusan leállítja a főzőlapot, ha:

• valamennyi főzőzóna ki van kapcsolva,
• nem végzett höfokbeállítást a főzőlap bekapcsolása után,
• több mint 10 másodpercig valamivel (pl. edény, konyharuha stb.) letakarta a kezelőpanelt, vagy ráöntött valamit. Hangjelzés hallható, és kikapcsol a főzőlap. Távolítsa el a tárgyat, vagy tisztítsa meg a kezelőpanelt.
• a főzőlap túlságosan felmelegszik (pl. egy lábasból elforr a folyadék). Mielőtt ismét használná a főzőlapot, várja meg, hogy a főzőzóna lehüljön.
• nem megfelelő főzőedényt használ. A szimbólum világítani kezd, és 2 perc múlva a főzőzóna automatikusan leáll.
• nem állított le egy főzőzónát, illetve nem módosította a hőfokbeállítást. Bizonyos

idő után a szimbólum világítani kezd, és a főzőlap kikapcsol.

A hőfokbeállítás és azon időtartam közötti kapcsolat, melynek elteltével a főzőlap kikapcsol:

Höfokbeállítás Az alábbi idő elteltével a főzőlap kikapcsol

1 - 2

6 óra

3 - 4 5 óra

5 4 óra

6 - 9 1,5 óra

6.3 A höfokbeállítás

Érintse meg a gombot a hőbeállítás növeléséhez. Érintse meg a gombot a hőbeállítás csökkentéséhez. A főzőzóna kikapcsolásához érintse meg egyszerre a és gombot.

6.4 OptiHeat Control (3 lépéses maradékhő visszajelző)

FIGYELMEZTETÉS!

☐ / ☑ Amíg a visszajelző látható, a maradékhő miatt égési sérülés veszélye áll fenn.

Az indukciós főzőzónák közvetlenül a főzőedény alján adják át az ételkészítéshez szükséges hőt. Az üvegkerámiát a főzőedény hője melegíti fel.

A visszajelzők megjelennek, amikor egy főzőzóna forró. A visszajelzők az éppen használt főzőzónák maradékhő szintjét jelzik:

• főzés folytatása,
• melegen tartás,
• maradékhő.

A visszajelző akkor is megjelenhet, ha:

• ha a szomszédos zónákat használja, az adott zónát azonban nem,
• forró főzőedényt helyez hideg főzőzónára,
• a főzőlapot úgy kapcsolja be, hogy a főzőzóna még mindig forró.

A főzőzóna visszajelzője eltűnik, amikor a főzőzóna lehült.

6.5 Automatikus felfütés

Ha bekapcsolja ezt a funkciót, rövidebb idő alatt érheti el a szükséges höfokbeállítást. A funkció egy időre maximális höfokra kapcsol, majd a megfelelő értékre csökkenti a hőmérsékletet.

A funkció bekapcsolásához a főzőzónának hidegnek kell lenni.

A funkció bekapcsolása egy főzőzónánál:

érintse meg a ☐ gombot (a ☐ világítani kezd). Azonnal érintse meg a ☐ gombot (a ☐ világítani kezd). Azonnal érintse meg és tartsa megérintve a ☐ gombot, míg a megfelelő hőfokérték meg nem jelenik. 3 másodperc elteltével a ☐ visszajelző megjelenik.

A funkció kikapcsolása: érintse meg a ∨ gombot.

6.6 PowerBoost

A funkció nagyobb teljesítményt tesz elérhetővé az indukciós főzőzónák számára. A funkció csak bizonyos ideig működtethető az indukciós főzőzónák esetén. Ezután az indukciós főzőzóna automatikusan visszakapcsol a legmagasabb hőfokbeállításra.

Lásd a „Műszaki adatok” című fejezetet.

A funkció bekapcsolása egy főzőzónánál: érintse meg a ☐ gombot. A R világítani kezd.

A funkció kikapcsolása: érintse meg a vagy gombot.

6.7 Időzítő

• Visszaszámláló időzítő

A funkcióval beállíthatja egy adott főzési ciklus hosszúságát.

Először a főzőzóna hőfokbeállítását végezze el, majd állítsa be a funkciót.

A főzőzóna beállítása: érintse meg többször a ⏰gombot, amíg az adott főzőzóna visszajelzője világítani nem kezd.

A funkció bekapcsolása vagy a visszaszámlálási idő módosítása: érintse meg az időzítő vagy gombját az idő beállításához (00 - 99 perc). Amikor a főzőzóna visszajelzője villogni kezd, az idő visszaszámolása megkezdődött.

A hátralévő idő ellenőrzése: érintse meg a gombot a főzőzóna beállításához. A főzőzóna visszajelzője villogni kezd. A kijelzőn a hátralévő idő látható.

A funkció kikapcsolása: érintse meg a ⚙️ gombot a főzőzóna beállításához, majd érintse meg a — gombot. 00 értékre csökken a hátralévő idő. A főzőzóna visszajelzője kialszik.

i

A visszaszámlálás befejezésekor hangjelzés hallható, és 00 villog. A főzőzóna kikapcsol.

A hang kikapcsolása: érintse meg a ⏻ gombot.

- Percszámláló

Ezt a funkciót akkor használhatja, amikor a főzőlap be van kapcsolva, de a főzőzónák nem üzemelnek. A hőfokbeállítás kijelzőjén látható.

A funkció bekapcsolásához: érintse meg a ⚠ gombot, majd az időzítő vagy — gombját az idő beállításához. Az idő leteltekor hangjelzés hallható, és a 00 villog.

A hang kikapcsolása: érintse meg a gombot.

A funkció kikapcsolása: érintse meg a ⏻, majd a ̄erzékelőmezőt. 00 értékre csökken a hátralévő idő.

i

A funkció nincs hatással a főzőzónák működésére.

6.8 Szünet

Ez a funkció az összes üzemelő főzőzóna hőmérsékletét a legalacsonyabb értékre állítja.

Amíg ez a funkció aktív, a kezelőpanelen lévő többi szimbólum zárolva van.

Ez a funkció nem állítja le az időzítési funkciókat.

1. A funkció bekapcsolásához: nyomja meg a |gombot.

jelenik meg. A hőfokbeállítás 1-es szintre mérséklődik.

1. A funkció kikapcsolása: nyomja meg a || gombot.

Az előző höfokbeállítás megjelenik.

6.9 Funkciózár

Amikor a főzőzónák működnek, zárolhatja a kezelőpanelt. Ezzel megelőzheti a hőfokbeállítás véletlen módosítását.

Először végezze el a höfokbeállítást.

A funkció bekapcsolásához: érintse meg a gombot. A másodpercre megjelenik. Ezzel nem kapcsolja ki az időzítési funkciókat.

A funkció kikapcsolása: érintse meg a gombot. Az előző hőfokbeállítás jelenik meg.

i

A főzőlap kikapcsolása ezt a funkciót is kikapcsolja.

6.10 Gyermekbiztonsági eszköz

Ez a kiegészítő funkció megakadályozza a főzőlap véletlen üzemeltetését.

A funkció bekapcsolásához: indítsa el a főzőlapot a gombbal. Ne végezzen hőfokbeállítást. Érintse meg a gombot 4 másodpercig. A megjelenik. Kapcsolja ki a főzőlapot a gombbal.

A funkció kikapcsolása: indítsa el a főzőlapot a gombbal. Ne végezzen hőfokbeállítást. Érintse meg a gombot 4 másodpercig. A megjelenik. Kapcsolja ki a főzőlapot a gombbal.

A funkció hatálytalanítása egyetlen főzési műveletre: indítsa el a főzőlapot a ① gombbal. A megjelenik. Érintse meg a gombot 4 másodpercig. Végezze el a höfokbeállítást 10 másodpercen belül. Működtetheti a főzőlapot. Amikor a főzőlapot a gombbal kikapcsolja, a funkció ismét működik.

6.11 OffSound Control (hangjelzések ki- és bekapcsolása)

Kapcsolja ki a főzőlapot. Érintse meg a ① gombot 3 másodpercig. A kijelző bekapcsol, majd kikapcsol. Érintse meg a ☐gombot 3

másodpercig. A vagy jelenik meg. Érintse meg a Időzítő terület részét az alábbiak egyikének kiválasztásához:

• • a hangjelzések kikapcsolnak
• 60 - a hangjelzések bekapcsolnak A kiválasztás megerősítéséhez várja meg, hogy a főzőlap automatikusan kikapcsoljon.

Amikor a funkció beállítása b, a hangjelzés csak akkor szólal meg, amikor:

• megérinti a gombot;
  • a Percszámláló lejár
  • a Visszaszámláló időzítő lejár
• valamit rátesz a kezelőpanelre.

6.12 Teljesítménykezelés

Ha több zóna aktív, és felvett teljesítményük meghaladja az elektromos hálózat teljesítmény-korlátját, akkor a funkció elosztja a rendelkezésre álló teljesítményt az összes (ugyanazon fázisra kötött) főzőzóna között. A főzőlap szabályozza a hőfokbeállításokat a lakás/ház biztosítékainak védelme érdekében.

- A főzőzónák a főzőlapba belépő fázisok számától és elhelyezésétől függően vannak csoportosítva. Minden egyes fázisnak megvan a legnagyobb elektromos terhelhetősége (3700 W). Ha a főzőlap az egyik fázisnál eléri a maximális rendelkezésre álló teljesítményt, a főzőzónák felvett teljesítményét automatikusan lecsökkenti.

- Mindig elsőbbséget élvez az utolsóként kiválasztott főzőzóna hőfokbeállítása. A fennmaradó teljesítmény a korábban bekapcsolt főzőzónák között lesz elosztva, azok kiválasztásának ellentétes sorrendjében.

- A csökkentett teljesítményű zónák höfokbeállításának kijelzőjén az eredetileg kiválasztott höfokbeállítás és a csökkentett höfokbeállítás értéke váltakozik.

- Várja meg, hogy a kijelző abbahagyja a villogást, vagy csökkentse az utoljára kiválasztott főzőzóna hőfokbeállítását. A főzőzónák a csökkentett hőfokbeállítással folytatják a működést. Kézzel módosítsa a főzőzónák hőfokbeállítását, ha szükséges.

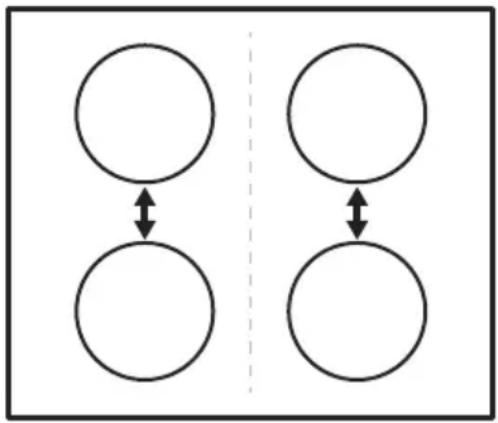

Lásd a főzőzónák közötti teljesítményelosztás lehetséges kombinációit bemutató ábrát.

6.13 Hob ^2 Hood

Ez egy korszerű automatikus funkció, mely a főzőlapot összekapcsolja a speciális páraelszívóval. A főzőlap és a páraelszívó is infravörös jelekkel kommunikál. A ventilátor sebességét a készülék automatikusan határozza meg a beállított üzemmód és a főzőlapon levő legmelegebb főzőedény alapján. A ventilátor kézzel is működtethető a főzőlapról.

A legtöbb páraelszívónál a távvezérlő rendszer gyárilag ki van kapcsolva. Kapcsolja be a funkció használata előtt. További információkért olvassa el a páraelszívó használati utasítását.

A funkció automatikus működése

A funkció automatikus működtetéséhez állítsa az automatikus üzemmódot H1 – H6 értékre. A főzőlap eredetileg erre van beállítva: H5. A páraelszívó a főzőlap működtetésére reagál. A főzőlap automatikusan érzékeli a főzőedény hőmérsékletét, és ehhez állítja a ventilátor sebességét.

Automatikus üzemmódok

Automati-kus világ-ítás

Forra-lás1)

Sütés2)

H0 Ki Ki Ki

H1 Be Ki Ki

Automati-kus világ-ítás		Forra-lás1)	Sütés2)
H23)	Be 1. ventilá-tor-sebes-ség		1. ventilá-tor-sebes-ség
H3 Be Ki 1. ventilá-tor-sebes-ség
H4 Be 1. ventilá-tor-sebes-ség			1. ventilá-tor-sebes-ség
H5 Be 1. ventilá-tor-sebes-ség			2. ventilá-tor-sebes-ség
H6 Be 2. ventilá-tor-sebes-ség			3. ventilá-tor-sebes-ség

1) A főzőlap érzékeli a forralás műveletét, és automatikus üzemmódban ennek megfelelően állítja be a ventilátor sebességét.

2) A főzőlap érzékeli a sütés műveletét, és automatikus üzemmódban ennek megfelelően állítja be a ventilátor sebességét.

3) Ez az üzemmód bekapcsolja a ventilátort és a világítást, és nem veszi figyelembe a hőmérsékletet.

Az automatikus üzemmód módosítása

1. Kapcsolja ki a főzőlapot.

2. Nyomja meg a gombot 3 másodpercig. A kijelző bekapcsol, majd kikapcsol.

3. Nyomja meg a gombot 3 másodpercig.

4. Nyomja meg a gombot néhányszor, amíg a meg nem jelenik.

5. Nyomja meg az időzítő gombját egy automatikus üzemmód kiválasztásához.

Kapcsolja ki a funkció automatikus üzemmódját, ha a páraelszívót közvetlenül a páraelszívó kezelőpaneljéről szeretné működtetni.

Amikor befejezi a főzést, és kikapcsolja a főzőlapot, a páraelszívó ventilátora még egy bizonyos ideig működhet. Ezen idő elteltével a rendszer automatikusan kikapcsolja a ventilátort, és a ventilátor véletlen bekapcsolásának elkerülése érdekében a következő 30 másodpercben nem engedélyezi a bekapcsolást.

A ventilátor-sebesség kézi beállítása

A funkciót kézzel is működtetheti. Ehhez nyomja meg a gombot a főzőlap működése közben. Ezzel a lépéssel kikapcsolja a funkció automatikus üzemmódját, és lehetővé válik a ventilátor sebességének kézi beállítása. A gomb minden egyes megnyomásával a ventilátor sebessége egy fokozattal nő. Amikor eléri az erős fokozatot, és ismét megnyomja a gombot, a ventilátor sebességét 0 értékre állítja, és a páraelszívó ventilátor kikapcsol. A ventilátor ismételt elindításához 1. fokozatban, nyomja meg a gombot.

A funkció automatikus működésének bekapcsolásához kapcsolja ki a főzőlapot, majd ismét kapcsolja be.

A világítás bekapcsolása

A főzőlap beállítható úgy, hogy minden egyes bekapcsolásakor automatikusan bekapcsolja a világítást. Ehhez állítsa be az automatikus H1 – H6 üzemmódok egyikét.

A főzőlap kikapcsolása után 2 perccel a páraelszívó világítása is kikapcsol.

7. HASZNOS TANÁCSOK ÉS JAVASLATOK

FIGYELMEZTETÉS!

Lásd a „Biztonság” című fejezetet.

7.1 Főzőedény

Az indukciós főzőzónáknál egy erős elektromágneses mező hozza létre nagyon gyorsan a hőt a főzőedényben.

Az indukciós főzőzónákat megfelelő edényekkel használja.

• A túlmelegedés megelőzése és a zónák teljesítményének javítása érdekében a főzőedénynek a lehető legvastagabbnak és leglaposabbnak kell lennie.
• Ügyeljen arra, hogy a főzőedények alja tiszta és száraz legyen, mielőtt a főzőlapra helyezi azokat.
• Mindig ügyeljen arra, hogy ne csúsztassa vagy dörzsölje a főzőedényt az üveg széleihez, sarkaihoz, mert az üvegfelület megtörhet vagy károsodhat.

A főzőedény anyaga

• megfelelő: öntöttvas, acél, zománcozott acél, rozsdamentes acél, többrétegű főzőedényalj (a gyártó által megfelelőnek jelölve).
• nem megfelelő: alumínium, réz, sárgaréz, üveg, kerámia, porcelán.

A főzőedény akkor megfelelő indukciós tűzhelylaphoz, ha:

• egy kevés víz nagyon gyorsan felforr a legmagasabb hőfokra beállított zónán.
• a mágnes rátapad a főzőedény aljára.

Főzőedényméretek

• Az indukciós főzőzónák automatikusan alkalmazkodnak a főzőedény aljának méretéhez. A főzőedények megfelelő méreteit lásd a „Műszaki adatok” > „Sütési zónák specifikációi” című részben. A főzőedényt a kiválasztott főzőzóna közepére helyezze.
• A főzőzóna hatékonysága összefügg a főzőedény átmérőjével. Az optimális hőátadáshoz használjon a főzőzóna méretéhez hasonló alsó átmérőjű

főzőedényt (azaz a maximális főzőedényátmérő értéket a „Műszaki adatok” > „Sütési zónák specifikációi” részben).

– A megadott főzőzónától kisebb átmérőjű edények csak a főzőzóna által generált teljesítmény egy részét kapják meg, ami lassabb hevítést eredményez.

– Az optimális főzési eredmény érdekében ne használjon olyan főzőedényt, amely nagyobb a „Főzőzónák specifikációi” részben megadott méretnél. Főzés közben ne tartsa közel a főzőedényt a kezelőpanelhez. Ez befolyásolhatja a kezelőpanel funkcióit vagy véletlenül bekapcsolhatja a főzőlap funkcióit.

Lásd a „Műszaki adatok” c. részt.

7.2 Zajok működés közben

A zajok normális jelenségnek számítanak, és nem jelentenek meghibásodást. A főzőedények zaja a főzőedény anyagától és a teljesítményszinttöl függően változhat.

Főzőedényekhez kapcsolódó zajok:

• recsegő zaj: a főzőedény különböző anyagokból készült (szendvicskonstrukció).
• fütyülő hang: a főzőzónát magas teljesítményszinten használja, és az edény különböző anyagokból készült (szendvicskonstrukció).
• zümmögés: magas teljesítményszintet használ.

Főzőlaphoz kapcsolódó zajok:

• kattintás: elektromos kapcsolás történik
• sziszegés, zümmögés: a ventilátor működik.
• ütemes hang: főzőedény észlelése.

7.3 Egyszerűsített főzési útmutató

A főzőzóna hőfokbeállítása és energiafogyasztása közötti kapcsolat nem lineáris. A hőfokbeállítás növelésekor a főzőzóna energiafogyasztása nem arányosan emelkedik. Azaz, a közepes hőfokbeállítású főzőzóna a névleges energiafogyasztásának felénél kevesebb energiát fogyaszt.

A táblázatban szereplő adatok csak útmutatásul szolgálnak.

Hőfokbeállítás Használja az alábbiakhoz: Idő		Tippek (perc)
- 1	Főtt ételek melegen tartása. szükség	szerint	Tegyen fedőt a főzőedényre.
1 - 2. Hollandi mártás készítése; vaj, csoko-ládé, zselatin olvasztása.		5 - 25 Idönként keverje meg.
2. Könnyű omlett és sült tojás megszilár-dítása.		10 - 40 Fedővel lefedve készítse.
2. - 3. Rizs és tejalapú ételek főzése, kész-ételek felmelegítése.		25 - 50 A folyadék mennyisége legalább kétszerese legyen a rizsének, a főzés fél-idejében keverje meg a tejalapú étele-ket.
3. - 4. Párolt zöldség, hal, hús. 20 - 45 Adjon hozzá néhány evőkanál vizet.
4. - 5. Párolt burgonya és más zöldségek. 20 - 60 Az edény alját töltse fel 1-2 cm vízzel.
4. - 5. Nagyobb mennyiségű étel, raguk és le-vesek főzése.		60 - 150 Legfeljebb 3 l folyadék plusz a hozzá-valók.
5. - 7 Kíméletes sütés: bécsi szelet, borjú cordon blue, borda, húspogácsa, kol-bász, máj, rántás, tojás, palacsinta és fánk.		szükség szerint	Szükség esetén fordítsa meg.
7 - 8 Erős sütés, pirított vagdaltak, bélszín, marhaszeletek.		5 - 15 Szükség esetén fordítsa meg.
9 Víz forralása, tészta kifőzése, hús barnítása (gulyás, serpenyős sültek), burgonya bő olajban sütése.
	Nagy mennyiségű víz forralása. PowerBoost bekapcsolva.

7.4 Javaslatok és tanácsok a Hob²Hood funkcióhoz

Ha a főzőlapot a funkcióval működteti:

• Óvja a páraelszívó paneljét a közvetlen napfénytől.
• Ne irányítson halogén lámpát a páraelszívó paneljére.
• Ne takarja le a főzőlap kezelőpaneljét.

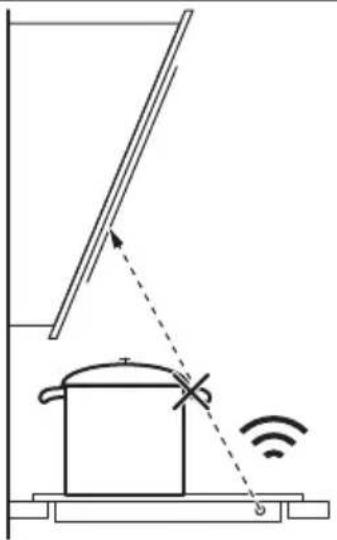

- Ne szakítsa meg a jelet a főzőlap és a páraelszívó között (pl. kézzel, a főzőedény fogantyújával vagy magas edénnyel). Lásd a képet.

Az alábbi képen látható páraelszívó csak illusztrációs célt szolgál.

8. ÁPOLÁS ÉS TISZTÍTÁS

FIGYELMEZTETÉS!

Lásd a „Biztonság” című fejezetet.

8.1 Általános információ

• Minden használat után tisztítsa meg a főzőlapot.
• Mindig olyan főzőedényeket használjon, amelyeknek tiszta az alja.
• A felületen található kis karcolások vagy foltok nem befolyásolják a főzőlap működését.
• A főzőlap felületének tisztításához használjon megfelelő tisztítószert.
• Mindig használjon üvegfelületű főzőlapokhoz ajánlott kaparót. A kaparót csak kiegészítő eszközként használja az üveg tisztításához a szokásos tisztítási eljárás után.

FIGYELMEZTETÉS!

Az üvegfelület tisztításához ne használjon kést vagy más éles fémeszközt.

9. HIBAELHÁRÍTÁS

FIGYELMEZTETÉS!

Lásd a „Biztonság” című fejezetet.

Előfordulhat, hogy egyéb távirányítású készülékek akadályozzák a vezérlőjelet. Ne használjon ilyen készülékeket a főzőlap közelében, miközben a Hob²Hood be van kapcsolva.

Páraelszívók a Hob²Hood funkcióval

A jelen funkcióval működő páraelszívók teljes választékának megtekintéséhez látogasson el a fogyasztói weboldalunkra. A jelen funkcióval működő Electrolux

páraelszívóknak szimbólummal kell rendelkezniük.

8.2 A főzőlap tisztítása

• Azonnal távolítsa el: a megolvadt műanyagot, folpackot, sót, cukrot, valamint a cukortartalmú ételeket, ellenkező esetben a szennyeződés károsíthatja a főzőlapot. Az égési sérülés megelőzésére körültekintéssel járjon el. Állítsa éles szögben az üvegkerámia felületre a kaparókést, majd csúsztassa végig a pengét a felületen.
• Távolítsa el, ha a főzőlap kellően lehült: vízkögyűrűk, vízgyűrűk, zsírfoltok, fényes fémes elszíneződések. Karcmentes tisztítószerrel és nedves ronggyal tisztítsa meg a főzőlapot. Tisztítás után törölje szárazra a főzőlapot egy puha ronggyal.
• Fényes, fémes elszíneződés eltávolítása: ecetes vízzel megnedvesített ruhával tisztítsa meg az üvegfelületet.

9.1 Mi a teendő, ha ...

Probléma Lehetséges ok Megoldás
Nem lehet elindítani vagy üze-meltetni a főzőlapot.	A főzőlap nincs csatlakoztatva az elektromos hálózathoz, vagy csatlakoztatása nem megfelelő.	Ellenőrizze, hogy a főzőlap megfelelő-en van-e csatlakoztatva az elektromos hálózathoz.
Leolvadt a biztosíték. Ellenőrizze, hogy a biztosíték okozza-e		a meghibásodást. Ha a biztosíték többször is leolvad, hívjon szakképzett villanyszerelőt.
Nem végezte el a hőfokbeállítást 10 másodpercen belül.		Indítsa el újra a főzőlapot, és 10 má-sodpercen belül állítsa be a hőfokot.
2 vagy több érzékelőmezőt érintett meg egyszerre.		Csak egy érzékelőmezőt érintsen meg.
Szünet működik. Lásd a „Szünet” című részt.
Víz vagy zsírfoltok vannak a kezelő-panelen.		Tisztítsa meg a kezelőpanelt.
Folyamatos hangjelzés hallható. Az elektromos csatlakoztatás nem megfelelő.		Feszültségmentesítse a főzőlapot. A készülék telepítésének ellenőrzéséhez forduljon szakképzett villanyszerelő-höz.
Hangjelzés hallható, és a főzőlap kikapcsol.Hangjelzés hallható amikor a fő-zőlap kikapcsol.	Letakart egy vagy több érzékelőme-zőt.	Vegyen le minden tárgyat az érzékelő-mezőkről.
A főzőlap kikapcsol.	Letakarta a őrzékelőmezőt.	Vegyen le minden tárgyat az érzékelő-mezőről.
Nem kezd világítani a maradékhő visszajelző.	A főzőzóna még nem forrósodott fel, mert csak rövid ideje van működés-ben, vagy az érzékelő sérült/meghi-básodott.	Ha a főzőzóna elég ideig működött, és forrónak kellene lennie, forduljon a márkaszervizhez.
A Hob ^2 Hood funkció nem műkö-dik.	Letakarta a kezelőpanelt. Távolítsa el a tárgyat a kezelőpanelről.
Nagyon magas főzőedényt használ,mely árnyékolja a jelet.		Használjon alacsonyabb főzőedényt,válasszon egy másik főzőzónát vagy vezérelje manuálisan a páraelszívót.
Továbbra sem működik a Auto-matikus felfűtés funkció.	A legmagasabb hőbeállítás van be-állítva.	A legmagasabb hőbeállításnak ugya-nakkora a teljesítménye, mint a funkci-ónak.
A zóna forró. Hagyja eléggé lehűlni a zónát.
A hőbeállítás két szint között vál-tozik.	Teljesítménykezelés működik. Lásd a „Napi használat” című részt.
A kezelőpanel használat közben felforrósodik.	A főzőedény túl nagy, vagy túl közel helyezte a kezelőpanelhez.	Ha lehetséges, tegye a nagy főzőedé-nyeket a hátsó főzőzónákra.
Nincs hangjelzés, amikor meg-érinti a kezelőpanel érzékelőme-zőit.	A hangjelzések ki vannak kapcsolva.	Kapcsolja be a hangjelzéseket. Lásd a „Napi használat” című részt.
visszajelző világítani kezd.	Gyermekbiztonsági eszköz vagy Funkciózár működik.	Lásd a „Napi használat” című részt.
visszajelző világítani kezd.	Nincs főzőedény a zónán. Tegyen főzőedényt a zónára.
A főzőedény nem megfelelő típusú. Használjon indukciós főzőlapokhoz		megfelelő főzőedényeket. Olvassa el a „Hasznos tanácsok és javaslatok” c. fejezetet.
A főzőedény aljának átmérője túl ki-csi a zónához.		Megfelelő méretű főzőedényt használ-jon. Lásd a „Műszaki adatok” c. részt.
A hevítés hosszú ideig tart. A főzőedény túl kicsi, és csak egy részét kapja meg a főzőzóna által generált teljesítménynek.		Az optimális hőátadáshoz használjon a főzőzóna méretéhez hasonló alsó át-mérőjű főzőedényt (azaz a maximális főzőedény-átmérő értéket a „Műszaki adatok” > „Sütési zónák specifikációi” részben).
és egy szám jelenik meg.	Hiba lépett fel a főzőlapban. Kapcsolja	ki a főzőlapot, majd 30 má-sodperc elteltével kapcsolja be újra.Amennyiben a jelzés ismét megje-lenik, feszültségmentesítse a főzőla-pot. 30 másodperc múlva csatlakoz-tassa újra a főzőlapot. Ha a probléma továbbra is fennáll, forduljon a márka-szervizhez.

9.2 Ha nem talál megoldást...

Ha nem talál megoldást egyedül a problémára, forduljon a márkakereskedőhöz vagy a hivatalos márkaszervizhez. Adja meg az adatokat az adattábláról. Adja meg az üvegkerámia három karakterből álló betűkódját is (az üvegfelület sarkában található), valamint a megjelent hibaüzenetet.

Ellenőrizze, hogy a főzőlapot megfelelően üzemeltette-e. Ha nem megfelelően üzemeltette a készüléket, az ügyfélszolgálat szerelője vagy az eladó kiszállása nem lesz ingyenes, még a garanciális időszakban sem. A garanciális időszakkal és a márkaszervizekkel kapcsolatos tájékoztatást a jótállási jegyben találja meg.

10. MÜSZAKI ADATOK

10.1 Adattábla

Modell: Y60IT430C Termékszám (PNC) 949 492 776 00

Típus: 61 B4A 00 AA 220 - 240 V / 400 V 2N, 50 - 60 Hz

Indukció 7.2 kW Készült: România

Sorozatszám 7.2 kW

ELECTROLUX

10.2 Főzőzónák jellemzői

Főzőzóna Névleges teljesít-mény (maximális hőfokbeállítás) [W]	PowerBoost [W] Power-Boost maximá-lis időtartam [perc]	Főzőedény átmé-rője [mm]
Bal első 2300 3700 10 180 - 210
Bal hátsó 1800 2800 10 145 - 180
Jobb első 1400 2500 4 125 - 145
Jobb hátsó 1800 2800 10 145 - 180

A főzőzónák teljesítménye kis mértékben különbözhet a táblázatban megadott adatoktól. A főzőedény anyagától és méretétől függően változhat.

Az optimális hőátadás és főzési eredmény érdekében a főzőzóna méretéhez hasonló

átmérőjű főzőedényt használjon (a maximális főzőedény-átmérőt a táblázatban találja). Ne használjon a főzőzóna átmérőjénél nagyobb főzőedényeket.

11. ENERGIAHATÉKONYSÁG

11.1 Termékismertető az EU Ecodesign rendelete vonatkozóan

Modellazonosító Y60IT430C
Főzőlap típusa Beépített főzőlap
Főzőzónák száma 4
Fűtési technológia Indukció
Kör alakú főzőzónák átmérője (∅) Bal első	Bal hátsó	21.0 cm
	Jobb első	18.0 cm
	Jobb hátsó	14.5 cm
		18.0 cm
Energiafogyasztás főzőzónánként (EC electric coo-king)	Bal első	178.4 Wh/kg
	Bal hátsó	184.9 Wh/kg
	Jobb első	183.2 Wh/kg
	Jobb hátsó	184.9 Wh/kg
Főzőlap energiafogyasztása (EC electric hob) 182.9 Wh/kg

IEC / EN 60350-2 - Háztartási elektromos főzőkészülékek – 2. rész: Főzőlapok – A teljesítmény mérésének módszerei.

11.2 Energiatakarékosság

A mindennapi főzés során energiát takaríthat meg, ha követi az alábbi tanácsokat.

- Víz melegítésekor csak a szükséges vízmennyiséget használja.

• Lehetőség szerint mindig tegyen fedőt a főzőedényre.
• A főzőedényt a főzőzóna közepére helyezze.
• A maradékhőt használja az étel melegen tartásához vagy felolvasztásához.

11.3 Termékismertető az energiafogyasztáshoz és a megfelelő alacsony energiafogyasztású üzemmód eléréséhez szükséges maximális időhöz

Energiafogyasztás kikapcsolt üzemmódban 0.3 W

A készülék automatikus alacsony energiafogyasztású üzemmódjának eléréséhez szükséges maximális idő

2 perc

12. KÖRNYEZETVÉDELMI TUDNIVALÓK

A következő jelzéssel ellátott anyagokat hasznosítsa újra. Újrahasznosításhoz tegye a megfelelő konténerekbe a csomagolást. Járuljon hozzá környezetünk és egészségünk védelméhez, és hasznosítsa újra az elektromos és elektronikus hulladékot. A

tiltó szimbólummal ellátott készüléket ne dobja a háztartási hulladék közé. Juttassa el a készüléket a helyi újrahasznosító telepre, vagy lépjen kapcsolatba a hulladékkezelésért felelős hivatallal.

Nepripájajte kábel bez koncovky kábla.
