KASUTUSJUHEND Y60IT430C ELECTROLUX

nõuandeid, brošüüre, tõrkeotsingu, remondi- ja hooldusteavet:

www.electrolux.com/support

Jäetakse öigus teha muutusi.

SISUKORD

1. OHUTUSINFO....64
2. OHUTUSJUHISED....66
3. PAIGALDAMINE....68
4. TOOTE KIRJELDUS....71
5. ENNE ESIMEST KASUTAMIST....72
6. IGAPÄEVANE KASUTAMINE....73
7. VIHJEID JA NÄPUNÄITEID.... 77
8. PUHASTUS JA HOOLDUS....79
9. VEAOTSING....80
10. TEHNILISED ANDMED....81
11. ENERGIATÕHUSUS....82
12. JÄÄTMEKÄITLUS....83

1. ⚠OHUTUSINFO

Enne seadme paigaldamist ja kasutamist lugege kaasasolev juhend tähelepanelikult läbi. Tootja ei võta endale vastutust vigastuste või varalise kahju eest, mis on tingitud paigaldusnõuete eiramisest või väärast kasutusest. Hoidke kasutusjuhend kindlas kohas alles, et saaksite seda vajadusel vaadata.

1.1 Laste ja haavatavate inimeste turvalisus

• Vähemalt 8-aastased ja vanemad lapsed ning piiratud füüsiliste, sensoorsete või vaimsete võimete või väheste kogemuste ja teadmistega isikud tohivad seda seadet kasutada järelevalve all või kui neid on õpetatud seadet ohutul viisil kasutama ja mõistma kaasnevaid ohte. Lapsed vanuses kuni 8 aastat ning raske või väga keerulise puudega isikud tuleks hoida seadmest eemal, kui neil ei saa pidevalt silma peal hoida.

- Jälgige, et lapsed ei mängiks seadmega.

• Hoidke pakendimaterjal lastele kättesaamatus kohas ja kõrvaldage see nõuetekohaselt.
  • HOIATUS: Seade ja selle juurde kuuluvad osad lähevad kasutamise ajal kuumaks. Hoidke lapsed ning lemmikloomad töötavast ja jahtuvast seadmest eemal.
• Kui seadmel on olemas laste ohutusseade, tuleks see sisse lülitada.
• Lapsed ei tohi ilma järelvalveta seadet puhastada ega hooldustoiminguid läbi viia.

1.2 Üldine ohutus

• See seade on ette nähtud ainult toidu valmistamiseks.
• See seade on ettenähtud kasutamiseks kodumajapidamise siseruumides.
• Seda seadet võib kasutada kontorites, hotellide külalistetubades, hommikusöögiga külalistetubades, talumajapidamistes ja muudes sarnastes majutusruumides, kui selline kasutamine ei ületa (keskmist) kodumajapidamise kasutuskoormust.

• HOIATUS: Seade ja selle juurde kuuluvad osad lähevad kasutamise ajal kuumaks. Olge ettevaatlik, et te kütteelemente ei puutuks.

• HOIATUS: Kui kasutate toiduvalmistamisel kuuma rasva või õli ja jätate pliidi järelvalveta, võib see olla ohtlik ja põhjustada tulekahju.

- Suits viitab ülekuumenemisele. Ärge kunagi kasutage toiduainetest põhjustatud tulekahju kustutamiseks vett. Lülitage seade välja ja katke leegid näiteks tuletõrjetekiga või kaanega.

• HOIATUS: Seadet ei tohi kasutada välise lülitusseadme kaudu (nt taimer) ega ühendada vooluvõrku, mis regulaarselt sisse ja välja lülitub.

- ETTEVAATUST: Toiduvalmistusprotsess. Lühiajalise toiduvalmistamise puhul ei tohi pliidi juurest lahkuda.

• HOIATUS: Tuleoht: Ärge hoidke keeduväljadel mingeid esemeid.

• Metallesemeid – nuge, kahvleid, lusikaid ega potikaasi ei tohiks pliidipinnale panna, sest need võivad kuumeneda.
• Ärge kasutage seadet enne, kui see on köögimööblisse sisse ehitatud.
• Ärge kasutage seadme puhastamiseks aurupuhastit.
• Pärast kasutamist lülitage nupu abil pliidi element välja; ärge jääge lootma üksnes keedunõu detektorile.
• Kui klaaskeraamiline/klaasist pind on mõranenud, lülitage seade välja ja eemaldage vooluvõrgust. Juhul, kui seade on vooluvõrku ühendatud harukarbi abil, lülitage seade elektrivõrgust välja pealüliti kaudu. Mölemal juhul võtke ühendust teeninduskeskusega.
• Kui toitejuhe on kahjustatud, laske see ohutuse tagamiseks asendada tootja esindajal, tema volitatud hooldekeskuses või kvalifitseeritud isikul.
  • HOIATUS: Kasutage ainult selliseid pliidi kaitsevõresid, mis on seadme tootja poolt valmistatud või tootja poolt heaks kiidetud ja kasutusjuhendis loetletud, või seadmega kaasasolevaid pliidi kaitsevõresid. Ebasobiva kaitsevõre kasutamine võib kaasa tuua õnnetuse.

2. OHUTUSJUHISED

2.1 Paigaldamine

HOIATUS!

Seadet tohib paigaldada ainult kvalifitseeritud tehnik.

HOIATUS!

Kehavigastuse või seadme kahjustamise oht.

• Eemaldage köik pakkematerjalid.
• Kahjustatud seadet ei tohi paigaldada ega kasutada.
• Järgige seadmega kaasasolevaid paigaldusjuhiseid.

• Tagage minimaalne kaugus muudest seadmetest ja mööbliesemetest.

• Kuna seade on raske, olge selle liigutamisel ettevaatlik. Kasutage töökindaid ja kinnisi jalanõusid.

• Tihendage kapi lõikepinnad hermeetikuga, et niiskus ei tekitaks pundumist.
• Kaitske seadme põhja auru ja niiskuse eest.
• Ärge paigaldage seadet ukse kõrvale ega akna alla. Vastasel korral võivad tulised anumad ukse või akna avamisel seadme pealt maha kukkuda.
• Kõigi seadmete põhjas on jahutusventilaator.
• Kui seade paigaldatakse sahtli kohale:
• Ärge hoidke seal väikseid esemeid või pabereid, mida õhupuhasti võib sisse imeda, sest see võib kahjustada jahutusventilaatorit või jahutussüsteemi.

– Jälgige, et seadme põhja ja lahtris olevate asjade vahele jääks vähemalt 2 cm vaba ruumi.

- Eemaldage köik seadme alla kappi paigaldatud eralduspaneelid.

2.2 Elektriühendus

HOIATUS!

Tulekahju- ja elektrilöögioht.

• Kõik elektriühendused peab tegema kvalifitseeritud elektrik.
  • Seade peab olema maandatud.
• Enne iga toimingu alustamist veenduge, et seade on vooluvõrgust lahutatud.
• Kontrollige, kas andmeplaadil olevad elektriandmed vastavad teie kohaliku vooluvõrgu näitajatele.
• Veenduge, et seade on õigesti paigaldatud. Lahtiste või valede toitekaablite või -pistikute kasutamisel (kui see on asjakohane) võib kontakt liigselt kuumeneda.
• Kasutage öiget elektrivörgu kaablit.
• Ârge laske elektrivõrgu kaablil keerduda.
• Veenduge, et löögikaitse on paigaldatud.
• Paigaldage kaablile tömbetökise klamber.
• Veenduge, et toitekaabel või -pistik (kui see on asjakohane) ei puutu vastu kuuma seadet või toidunõusid, kui seadme pistikupessa ühendate.
• Ärge kasutage mitmikpistikuid ega pikenduskaableid.
• Vältige toitepistiku ja -kaabli kahjustamist (kui see on asjakohane). Kahjustatud toitekaabli vahetamiseks võtke ühendust volitatud teeninduskeskuse või elektrikuga.
• Isoleeritud ja isoleerimata osad peavad olema kinnitatud nii, et neid ei saaks ilma tööriistadeta eemaldada.
• Ühendage toitepistik seinakontakti alles pärast paigalduse löpuleviimist. Veenduge, et pärast paigaldamist säilib juurdepääs toitepistikule.
• Kui seinakontakt logiseb, ärge pange sinna toitepistikut.
• Seadet vooluvõrgust eemaldades ärge tömmake toitekaablist. Võtke alati kinni pistikust.
• Kasutage ainult öigeid isolatsiooniseadiseid: kaitselüliteid,

kaitsmeid (keermega kaitsmed tuleb pesast eemaldada), maalekkevoolu kaitsmeid ja kontaktoreid.

- Seadme ühendus vooluvõrguga tuleb varustada mitmepooluselise isolatsiooniseadisega. Isolatsiooniseadise lahutatud kontaktide vahemik peab olema vähemalt 3 mm.

2.3 Kasutamine

HOIATUS!

Vigastuse, põletuse või elektrilöögioht!

• Ärge muutke seadme tehnilisi omadusi.
• Enne esimest kasutamist eemaldage kogu pakend, sildid ja kaitsekile (kui on olemas).
• Veenduge, et ventilatsiooniavad pole kinni.
• Ärge jätke töötavat seadet järelvalveta.
• Pärast iga kasutuskorda lülitage keedualad „välja“.
• Ärge pange keeduväljadele söögiriistu ega kastrulikaant. Need võivad muutuda kuumaks.
• Ärge kasutage seadet märgade kätega ega veega kokku puutudes.
• Ärge kasutage seadet töö- ega hoiupinnana.
• Kui seadme pinda peaks tekkima mõra, tuleb seade kohe vooluvõrgust eemaldada. See hoiab ära elektrilöögi.
• Inimesed, kellel on südamestimulaator, peaksid töötavatest induktsiooniväljadest hoiduma vähemalt 30 cm kaugusele.
• Kui panete toitu kuuma ôli sisse, võib see pritsida.
• Ärge kasutage alumiiniumfooliumi ega muid materjale toiduvalmistuspinna ja keedunõu vahel, välja arvatud juhul, kui selle seadme tootja on määranud teisiti.
• Kasutage ainult selle seadme jaoks tootja poolt ettenähtud lisatarvikuid.

HOIATUS!

Tulekahju ja plahvatuse oht.

- Kuumutamisel võivad rasvad ja õlid eraldada süttivaid aure. Kui kasutate toiduvalmistamiseks rasva või õli, vältige nende kokkupuudet leekide või kuumutatud esemetega.

• Väga kuumast ölist eralduvad aurud võivad põhjustada iseeneslikku süttimist.
• Toidujääke sisaldav kasutatud öli võib põhjustada tulekahju madalamal temperatuuril, kui esmakordselt kasutatav öli.
• Ärge pange tuleohtlikke või tuleohtliku ainega märgunud esemeid seadmesse, selle lähedusse ega peale.

HOIATUS!

Seadme kahjustamise oht.

• Ärge hoidke tuliseid nõusid juhtpaneelil.
• Årge pange kuuma panni katet pliidiklaaspinnale.
• Ärge laske nõul kuivaks keeda.
• Olge ettevaatlik ja ärge laske esemetel ega keedunõudel seadmele kukkuda. Pind võib kahjustuda.
• Ärge aktiveerige keeduväljasid tühjade keedunõudega ega ilma keedunõudeta.
• Valumalmist või kahjustatud põhjaga kööginõud võivad tekitada klaasile/ klaaskeraamikale kriimustusi. Tõstke alati esemed üles, kui peate neid pliidiplaadil liigutama.

2.4 Puhastus ja hooldus

• Puhastage seadet regulaarselt, et vältida pinnamaterjali kahjustumist.
• Lülitage seade välja ja laske sel enne puhastamist jahtuda.
• Ärge kasutage seadme puhastamiseks veepihustit ega aurupuhastit.

- Puhastage seadet pehme niiske lapiga. Kasutage ainult neutraalseid pesuaineid. Ärge kasutage abrasiivseid tooteid, abrasiivseid puhastuslappe, lahusteid ega metallesemeid, kui pole märgitud teisiti.

2.5 Hooldus

• Seadme parandamiseks võtke ühendust volitatud teeninduskeskusega. Kasutage ainult originaalvaruosi.
• Teave selles seadmes olevate lampide ja eraldi müüdavate varulampide kohta: Need lambid taluvad ka koduste majapidamisseadmete äärmuslikumaid tingimusi, näiteks temperatuuri, vibratsiooni, niiskust või on mõeldud edastama infot seadme tööoleku kohta. Need pole mõeldud kasutamiseks muudes rakendustes ega sobi ruumide valgustamiseks.

2.6 Körvaldamine

HOIATUS!

Vigastus- või lämbumisoht.

• Seadme nõuetekohase kõrvaldamise kohta saate täpsemaid juhiseid kohalikust omavalitsusest.
• Lahutage seade vooluvõrgust.
• Lõigake elektrijuhe seadme lähedalt läbi ja visake ära.

3. PAIGALDAMINE

HOIATUS!

Vt ohutust käsitlevaid peatükke.

3.1 Enne paigaldamist

Enne pliidi paigaldamist kirjutage üles järgmised andmesildil olevad andmed. Andmesilt asub seadme korpuse põhjal.

Seerianumber ......

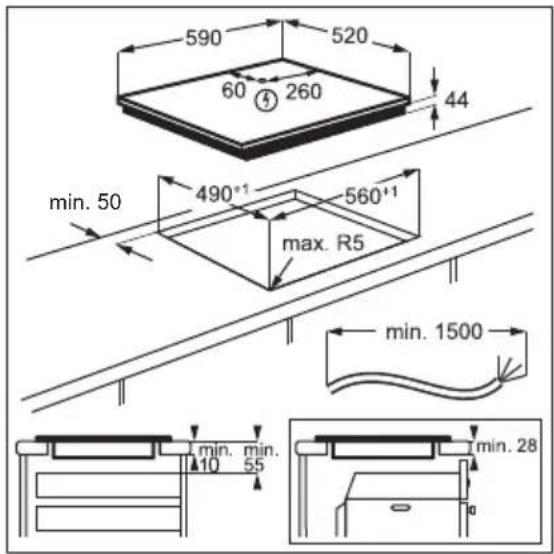

3.2 Integreeritud pliidid

Integreeritud pliiti võib kasutada alles pärast seda, kui see on paigutatud sobivasse standardile vastavasse sisseehitatud mööblisse ja tööpinda.

3.3 Ühenduskaabel

• Pliit tarnitakse koos ühendusjuhtme.
• Kahjustatud vörgukaabli asendamisel kasutage kaablitüüpi: H05V2V2-F, mis talub temperatuuri 90 °C või körgemat. Ühel juhtmel peab olema minimaalne ristlöige vastavalt allolevale tabelile.

Pöörduge lähimasse teeninduskeskusesse. Ühenduskaabli tohib välja vahetada ainult kvalifitseeritud elektrik.

HOIATUS!

Kõik vajalikud elektritööd peab tegema kvalifitseeritud elektrik.

ETTEVAATUST!

Ühendamine kontaktpistikute kaudu on keelatud.

ETTEVAATUST!

Ärge puurige ega jootke juhtmeotsi. See on keelatud.

ETTEVAATUST!

Ärge ühendage kaablit ilma kaabliotsa muhvita.

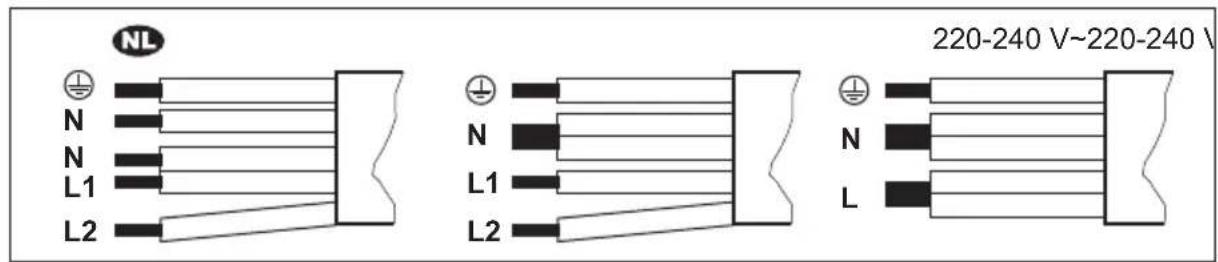

Ühefaasiline ühendus

1. Eemaldage kaabliotsa muhv mustalt, pruunilt ja siniselt juhtmelt.

2. Eemaldage osa isolatsiooni mustalt, pruunilt ja siniselt kaabliotsalt.

3. Ühendage mustade ja pruunide kaablite otsad.
4. Paigaldage igale jagatud juhtmeostale (vajalik on spetsiaalne tööriist) uus kaabliotsa muhv.
5. Ühendage kahe sinise kaabli otsad.
6. Paigaldage igale jagatud juhtmeostale (vajalik on spetsiaalne tööriist) uus kaabliotsa muhv.

Kahefaasiline ühendus

1. Eemaldage kaabliotsa muhv sinistelt juhtmetelt.
2. Eemaldage osa isolatsiooni sinistelt kaabliotstelt.
3. Ühendage kahe sinise kaabli otsad.
4. Paigaldage igale jagatud juhtmeostale (vajalik on spetsiaalne tööriist) uus kaabliotsa muhv.

NL N N L1 L2 N N L1 L2 220-240 V~220-240 V N L

220 - 240 V\~

Kahefaasiline ühendus: 400 V2N\~ Ühefaasiline ühendus: 220 - 240 V\~

5x1,5 mm² 5x1,5 mm² või 4x2,5 mm² 5x1,5 mm² või 3x4 mm²

Roheline - kollane Roheline - kollane Roheline - kollane

N Sinine ja sinine N Sinine ja sinine N Sinine ja sinine

Kui paigaldate pliidi õhupuhasti alla, vaadake õhupuhasti paigaldusjuhistest, milline peab olema seadmete vaheline minimaalne kaugus.

Kui seade paigaldatakse sahtli kohale, võivad seal olevad esemed toiduvalmistamise ajal pliidi ventilatsiooni tõttu soojaks minna.

Leidke videoõpetus "Kuidas paigaldada Electroluxi induktsioonpliiti – töölaua paigaldamine", tippides otsinguaknasse alloleval joonisel toodud täispika nime.

YouTube

www.youtube.com/electrolux www.youtube.com/aeg

1 Induktsioonkeeduväli
2 Juhtpaneel

4.2 Juhtpaneeli paigutus

1 32 4 9 99: 5 8 89

Kasutage seadmega töötamiseks sensorvälju. Ekraanid, indikaatorid ja helid annavad teada, millised funktsioonid on sees.

Sensorväli Funktsioon Märkus
1	➊	Sees / Väljas Pliidiplaadi sisse- ja väljalülitamiseks.
2		Hob ^2 Hood Funktsiooni käsitsirežiimi sisse- ja väljalülitamiseks.
3		Lukk / Lapselukk Juhtpaneeli lukustamiseks/avamiseks.
4	||	Paus	Funktsiooni sisse- ja väljalülitamiseks.
5	-	Soojusastme näit	Soojusastme näitamiseks.
6	-	Keeduväljade taimerindikaato-rid	Näitab, millise välja jaoks aeg on määratud.
7	-	Taimerinäidik	Aja näitamiseks minutites.
8		-	Keeduvälja valimiseks.

Sensorväli Funktsioon Märkus
9	+/-	- Aja pikendamiseks või lühendamiseks.
10	∧/∨	- Soojusastme määramiseks.
11	●P	PowerBoost Funktsiooni sisselülitamiseks.

4.3 Soojusastme näit

Ekraan Kirjeldus
0	Keeduväli on välja lülitatud.
1 - 9 - 2 6	Keeduväli on sisse lülitatud.Täpp tähendab muudatust poole soojusastme võrra.
u	Paus on sees.
A	Automaatne kuumutamine on sees.
P	PowerBoost on sees.
E + number	Tegemist on rikkega.
≡ / ☑ ☐	OptiHeat Control (3-astmeline jääkkuumuse indikaator): toiduvalmistamise jätkamine /soojashoidmine / jääkkuumus.
L	Lukk / Lapselukk on sees.
F	Sobimatu või liiga väike nõu, või ei ole keeduväljal üldse nõud.
-	Automaatne väljalülitus on sees.

5. ENNE ESIMEST KASUTAMIST

HOIATUS!

Vt ohutust käsitlevaid peatükke.

5.1 Võimsuse piirang

Võimsuse piirang määratleb, pliidiplaadi poolt kasutatava koguvõimsuse majapidamise elektrikaitsmete võimsuse piirides.

Pliidiplaat on vaikimisi seatud võimalikult suurele võimsusastmele.

Võimsusastme vähendamiseks või suurendamiseks:

1. Lülitage pliit välja.

2. Vajutage ja hoidke nuppu umbes 3 sekundit. Ekraan süttib ja kustub.

3. Vajutage ja hoidke nuppu umbes 3 sekundit . Ilmub või . Ilmub
4. Vajutage nuppu . Ilmub P72 .
5. Puudutage taimeril nuppu —/, et valida võimsusaste.
   Vt jaotist "Tehnilised andmed".

Võimsustasemed

ETTEVAATUST!

Veenduge, et valitud võimsus vastab maja elektrikaitsele.

• P72 - 7 200 W
• P15 - 1 500 W
• P20 - 2 000 W

• P25 - 2 500 W
• P30 - 3 000 W
• P35 - 3 500 W
• P40 - 4 000 W
• P45 - 4 500 W
• P50 - 5 000 W
- P60 - 6 000 W

6. IGAPÄEVANE KASUTAMINE

HOIATUS!

Vt ohutust käsitlevaid peatükke.

6.1 Sisse- ja väljalülitamine

Pliidi sisse- või väljalülitamiseks puudutage 1 sekundi vältel Ⓐ

6.2 Automaatne väljalülitus

Funktsioon seiskab pliidi automaatselt, kui:

• köik keedualad on välja lülitatud,
• pärast pliidi käivitamist ei määrata soojusastet,
• kui juhtpaneelile on midagi maha läinud või asetatud (nõu, lapp vms) ja seda pole sealt 10 sekundi jooksul eemaldatud. Kõlab helisignaal ja pliit lülitub välja. Eemaldage objekt või puhastage juhtpaneel.
• Pliit läheb liiga kuumaks (nt nõu on kuivalt plaadil). Enne kui pliiti uuesti kasutama hakkate, laske keedualal maha jahtuda.
• kasutate sobimatut keedunõud. Sümbol F süttib ja 2 minuti pärast lülitub keeduväli automaatselt välja.
• te pole keeduala välja lülitanud või soojusastet muutnud. Mõne aja mõödudes süttib ja pliit lülitub välja.

Soojusastme ja pliidi väljalülitusaja vaheline seos:

Soojusaste Pliit lülitub välja pä- rast

1 - 2

6 tundi

3 - 4 5 tundi

Soojusaste Pliit lülitub välja pä- rast

5 4 tundi

6 - 9 1,5 tundi

6.3 Soojusaste

Soojusastme suurendamiseks puudutage

^. Soojusastme vähendamiseks puudutage

V. Keeduvälja väljalülitamiseks puudutage samaaegselt ja.

6.4 OptiHeat Control (3-astmeline jääkkuumuse indikaator)

HOIATUS!

☐ / ☑ Niikaua kui indikaator on sees, kaasneb põletusoht jääkkuumuse töttu.

Induktsioonkeeduväljad toodavad toiduvalmistamiseks vajalikku kuumust otse keedunõude põhjas. Klaaskeraamikat kuumutatakse kööginõude kuumusega.

Indikaatorid lülituvad sisse, kui keeduväli on kuum. Need näitavad kasutatavate keeduväljade jääkkuumuse taset:

☒ - jätka valmistamist,

- soojashoidmine,

- jääkkuumus.

Indikaatorid võivad sisse lülituda ka:

- külgnevatel keeduväljadel, isegi juhul, kui te neid parajasti ei kasuta,

• kui keedunõu pannakse külmale keeduväljale,
• kui pliit on deaktiveeritud, kuid keeduväli on endiselt kuum.

Indikaator kaob, kui keeduala on jahtunud.

Selle funktsiooni sisselülitamisel saavutate vajaliku soojusastme kiiremini. Selle funktsiooni puhul rakendatakse mõnda aega kõrgeimat soojusastet; seejärel seda vähendatakse, kuni jõutakse õige soojusastmeni.

i

Funktsiooni sisselülitamiseks peab keeduväli olema külm.

Keeduala jaoks funktsiooni

sisselülitamiseks: puudutage (P P) süttib). Puudutage kohe (süttib). Puudutage kohe, kuni ekraanil kuvatakse õige soojusaste. 3 sekundi pärast süttib

Funktsiooni väljalülitamiseks: puudutage V.

6.6 PowerBoost

See funktsioon võimaldab induktsiooniga keedualadel rohkem võimsust kasutada. Funktsiooni saab induktsioonkeeduala jaoks sisse lülitada ainult piiratud ajaks. Pärast seda lülitub induktsioonkeeduala automaatselt tagasi kõrgeimale soojusastmele.

i

Vt jaotist "Tehnilised andmed".

Keeduala jaoks funktsiooni

sisselülitamiseks: puudutage ▪süttib.

Funktsiooni väljalülitamiseks: puudutage P või

6.7 Taimer

- Pöördloendur

Seda funkitsiooni võite kasutada ühe küpsetusessiooni pikkuse valimiseks.

Kõigepealt valige keeduvälja soojusaste, seejärel funktsioon.

Keeduvälja valimine: puudutage järjest kuni ilmub keeduvälja indikaator.

Funktsiooni sisselülitamiseks või aja

muutmiseks: puudutage taimeri nuppu + või –et valida aeg (00-99 minutit). Kui keeduvälja indikaator hakkab vilkuma, toimub aja pöördloendus.

Järelejäänud aja kontrollimiseks:

puudutage keeduvälja valimiseks. Keeduvälja indikaator hakkab vilkuma. Ekraanil kuvatakse järelejäänud aeg.

Funktsiooni väljalülitamiseks: puudutage

keeduvälja valimiseks ja siis puudutage

—. Järelejäänud aega loetakse tagurpidi kuni näiduni 00. Keeduvälja indikaator kustub.

i

Kui aeg saab täis, vilgub 00 ja kostab helisignaal. Keeduväli lülitub välja.

Heli peatamine: puudutage ⏻

- Minutilugeja

Seda funktsiooni saate kasutada, kui pliit on sisse lülitatud, kuid keeduväljad ei tööta.

Funktsiooni sisselülitamiseks: puudutage

taimeril ja siis puudutage vor, et valida aeg. Kui aeg saab täis, kostab helisignaal ja 00 vilgub.

Heli peatamine: puudutage ⏻.

Funktsiooni väljalülitamiseks: puudutage

ja seejärel —Järelejäänud aega loetakse tagurpidi kuni näiduni 00.

i

See funktsioon ei mõjuta keeduväljade tööd.

6.8 Paus

See funktsioon seab köik töötavad keeduväljade madalaimale kuumusastmele.

Kui funktsioon töötab, on juhtpaneelil köik muud sümbolid lukustatud.

Funktsioon ei peata taimerifunktsioone.

1. Funktsiooni sisselülitamiseks: vajutage nuppu ||

ü lülitub sisse. Kuumusaste on langetatakse väärtusele 1.

2. Funktsiooni deaktiveerimiseks:

vajutage ll llmub eelmine kuumusaste

6.9 Lukk

Keeduväljade kasutamise ajal saate juhtpaneeli lukustada. See hoiab ära soojusastme kogemata muutmise.

Valige köigepealt soojusaste.

Funktsiooni sisselülitamiseks: puudutage

. süttib 4 sekundiks. Taimer jääb sisselülitatuks.

Funktsiooni väljalülitamiseks: puudutage

. Süttib viimati kasutatud soojusaste.

i

Pliidi väljalülitamisel lülitub välja ka see funktsioon.

6.10 Lapselukk

See funktsioon hoiab ära pliidiplaadi juhusliku sisselülitamise.

Funktsiooni sisselülitamiseks: käivitage pliit ①abil. Ärge valige soojusastet.

Puudutage 📋 sekundit. sūttib. Lūlitage pliit välja 📁abil.

Funktsiooni väljalülitamiseks: käivitage pliit

① abil. Ärge valige soojusastet. Puudutage

4 sekundit. süttib. Lülitage pliit välja ① abil.

Funktsiooni ignoreerimiseks ühe toiduvalmistamise ajaks: lülitage pliit sisse

① abil. Süttib. Puudutage 4 sekundi vältel. Valige soojusaste 10 sekundi jooksul. Pliiti saab nüüd kasutada. Kui

lülitate pliidi välja 📁abil, on funktsioon jälle sees.

6.11 OffSound Control (helide sisseja väljalülitamine)

Lülitage pliit välja. Puudutage 13 sekundi vältel. Ekraan süttib ja kustub. Puudutage 3

sekundit 🔒 völ süttib. Puudutage alal Taimer, et valida üks järgnevatest:

• helid on väljas
• -helid on sees

Valiku kinnitamiseks oodake, kuni pliit automaatselt välja lülitub.

Kui funktsioon on seatud valikule 📄, kuulete helisid ainult järgmistel juhtudel:

• puudutades ①
• Minutilugeja jõuab lõpule
  • Pöördloendur jõuab lõpule
• kui juhtpaneelile midagi asetatakse.

6.12 Toitehaldus

Kui mitu ala on aktiivsed ja tarbitav võimsus ületab toitepinge piirväärtuse, jagab see funktsioon saadaoleva võimsuse kõigi keedualade vahel (mis on ühendatud sama faasiga). Pliit reguleerib kuumusastmeid, et kaitsta kodupaigaldiste kaitsmeid.

• Keedualad rühmitatakse vastavalt nende asukohale ja pliidi faaside arvule. Iga faasi maksimaalne elektrikoormus on (3700 W). Kui pliit saavutab maksimaalse saadaoleva võimsustaseme ühel faasil, vähendatakse automaatselt keeduala võimsust.
• Viimati valitud keeduala kuumusaste on alati esmane prioriteet. Järelejäänud võimsus jagatakse eelnevalt aktiveeritud keedualade vahel valimisele vastupidises järjekorras.
• Ekraanil olev soojusastme näit lülitub ümber algselt valitud soojusastme ja vähendatud soojusastme vahel.
• Oodake, kuni ekraani vilkumine lakkab või vähendage viimati valitud keeduala kuumusastet. Keedualad jätkavad töötamist väiksema kuumusastmega. Vajaduse korral muutke keedualade kuumusastet käsitsi.

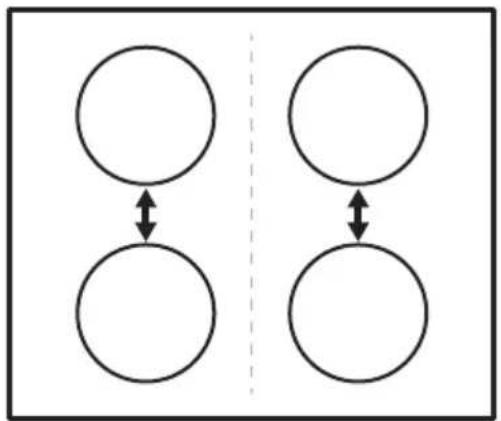

Vt illustratsiooni võimalikest kombinatsioonidest, mille korral saab võimust jagada erinevate keedualade vahel.

6.13 Hob²Hood

See on eesrindlik automaatne funktsioon, mis ühendab pliidiplaadi spetsiaalse õhupuhastiga. Nii pliidil kui ka õhupuhastil on infrapuna-signaalkommunikaator. Ventilaatori kiirus määratakse automaatselt valitud režiimi ja pliidil oleva kõige kuumema nõu temperatuuri alusel. Ventilaatorit saate pliidiplaadilt kasutada ka käsitsi.

i

Enamike õhupuhastite puhul on kaugjuhtimine vaikimisi välja lülitatud. Enne funktsiooni kasutamist aktiveerige see. Lisateavet leiate õhupuhasti kasutusjuhendist.

Funktsiooni automaatne juhtimine

Funktsiooni automaatseks kasutamiseks seadke automaatrežiim olekusse H1 – H6. Pliit on algselt seatud asendisseH5. Öhupuhasti reageerib alati, kui pliiti kasutate. Pliit tuvastab keedunõude temperatuuri automaatselt ja reguleerib selle järgi ventilaatori kiirust.

Automaatrežiimid

Auto-	maatne tuli	Keemi-ne1)	Praadimi-ne2)
H0 Väljas Väljas Väljas
H1 Sees Väljas Väljas
H23)	Sees Ventilaatori kiirus 1		Ventilaatori kiirus 1
H3 Sees Väljas Ventilaatori			kiirus 1

Auto-	maatne tuli	Keemi-ne1)	Praadimi-ne2)
H4 Sees Ventilaatori		kiirus 1	Ventilaatori kiirus 1
H5 Sees Ventilaatori		kiirus 1	Ventilaatori kiirus 2
H6 Sees Ventilaatori		kiirus 2	Ventilaatori kiirus 3

1) Pliit tuvastab keemise ja aktiveerib ventilaatori kiiruse vastavalt automaatrežiimile.
2) Pliit tuvastab praadimise ja aktiveerib ventilaatori kiiruse vastavalt automaatrežiimile.
3) See režiim aktiveerib ventilaatori ja valgustuse ega sõltu temperatuurist.

Automaatrežiimi muutmine

1. Lülitage pliit välja.
2. Vajutage 3 sekundit nuppu . Ekraan süttib ja kustub.
3. Vajutage 3 sekundit nuppu
4. Vajutage nuppu paar korda, kuni süttib H.
5. Vajutage taimeri nuppu, et valida automaatrežiim.

i

Õhupuhasti juhtimiseks otse õhupuhasti paneelil deaktiveerge funktsiooni automaatne režiim.

i

Kui olete toiduvalmistamise lõpetanud ja pliidiplaadi deaktiveerinud, võib õhupuhasti siiski teatud aja jooksul töötada. Pärast seda deaktiveerib süsteem ventilaatori automaatselt ja tõkestab ventilaatori tahtmatu aktiveerimise järgmise 30 sekundi jooksul.

Ventilaatori kiiruse käsitsi juhtimine

Funktsiooni saab kasutada ka käsitsi. Selleks vajutage nuppu 📋kui pliidiplaat on sisse lülitatud. See deaktiveerib funktsiooni automaatse töö ja võimaldab teil ventilaatori kiirust käsitsi muuta. Kui vajutate nuppu 📋tõstate ventilaatori kiirust ühe sammu võrra.

Kui jõuate intensiivsele tasemele ja vajutate uuesti nuppu seate ventilaatori kiiruseks 0, mis deaktiveerib õhupuhasti ventilaatori. Ventilaatori uuesti käivitamiseks kiirusel 1 vajutage nuppu

Funktsiooni automaatse töö aktiveerimiseks deaktiveerige pliit ja aktiveerige see uuesti.

Valgusti aktiveerimine

Saate pliidiplaadi seadistada nii, et see aktiveeriks valgusti automaatselt sisse, kui pliidiplaadi aktiveerite. Selleks seadke automaatrežiim valikule H1 – H6.

Õhupuhasti tuli deaktiveerub 2 minutit pärast pliidi deaktiveerimist.

7. VIHJEID JA NÄPUNÄITEID

HOIATUS!

Vt ohutust käsitlevaid peatükke.

7.1 Keedunõud

Induktsioonaladel tekitab tugev elektromagnetväli kööginõus kuumuse väga kiiresti.

Kasutage induktsioonaladega sobivaid nõusid.

• Ülekuumenemise vältimiseks ja keeduväljade töö parandamiseks peavad kööginõud olema võimalikult paksud ja lamedapõhjalised.
• Enne kööginõu asetamist pliidile kontrollige, kas selle põhi on kuiv ja puhas.
• Olge alati ettevaatlik, et te ei libistaks ega hõõruks kõöginõusid klaasi servade ja nurkade vastu kuna see võib klaasi pinda purustada või kahjustada.

Keedunõu materjal

- sobiv: malm, teras, emailitud teras, roostevaba teras, mitmekihilise põhjaga (vastava tootjapoolse tähistusega).

- mittesobiv: alumiinium, vask, messing, klaas, keraamika, portselan.

Keedunõud võib induktsioonpliidiplaadil kasutada, kui:

- vesi hakkab keeduvälja kõrgeima soojusastme valimisel väga kiirelt keema.

- magnet tömbub keedunõu põhjale.

Keedunōu mōōtmed

• Induktsioonkeedualad kohanduvad automaatselt nõu põhja suurusega. Sobivaid kööginõu mõõtmeid vt jaotisest „Tehnilised andmed“ > „Keeduväljade tehnilised näitajad“. Pange nõu valitud keeduvälja keskele.
• Keeduvälja tõhusus sõltub kõöginõu läbimõõdust. Optimaalseks soojusülekandeks kasutage keedunõusid, mille põhja läbimõõt on sarnane keeduvälja suurusega (st keedunõu maksimaalse läbimõõdu väärtusega jaotises "Tehnilised andmed" > "Keeduvälja spetsifikatsioon").
• Keeduväljast väiksema läbimõõduga kööginõud saavad ainult osa keeduvälja genereeritud võimsusest, mille tulemusena on kuumenemine aeglasem.
  – Nii ohutuse kui ka optimaalsete toiduvalmistulemuste huvides ärge kasutage keedunõusid, mis on suuremad jaotises "Keedualade spetsifikatsioon" nimetatutest. Vältige toiduvalmistamise ajal keedunõude hoidmist juhtpaneeli läheduses. See võib mõjutada juhtpaneeli funktsioneerimist või võib juhuslikult aktiveerida pliidiplaadi funktsioonid.

Vt jaotist "Tehnilised andmed".

7.2 Müra töötamise ajal

Need helid on normaalsed ega ole märgiks pliidi rikkest. Kööginõuga seotud helid sõltuvad kööginõu materjalist ja kasutatavast võimsustasemest.

Kööginõuga seotud helid:

• praksumised: kööginõud on valmistatud erinevatest materjalidest (mitmekihiline konstruktsioon).
• vilinad: kasutate suure võimsusega keeduvälja ja kööginõud on valmistatud erinevatest materjalidest (mitmekihiline konstruktsioon).
  • pirin: kasutate suurt võimsust.

Pliidiga seotud helid:

• klõpsud: toimuvad elektrilised lülitused.
• susisemine, sumin: ventilaator töötab.
• rütmiline heli: kööginõu on tuvastatud.

7.3 Lihtsustatud toiduvalmistamise juhend

Soojusastmete ja keeduvälja tarbitava energia vahel ei ole otsest seost. Soojusastet suurendades ei suurene energiatarve proportsionaalselt. See tähendab, et keskmise soojusastmega keeduväli kasutab vähem kui poolt oma võimsusest.

Tabelis olevad andmed on üksnes suunavad.

Kuumusastme Kasutage järgmiseks: Aeg		Näpunäited(min.)
	- 1	Toidu soojashoidmiseks. vastavalt	Pange nõule alati kaas peale.vajadusele
1 – 2. Hollandi kaste; sulatamine: või, šoko-laad, želatiin.		5 - 25 Segage aeg-ajalt.
2. Tahkemaks muutmine: kohevad omle-tid, küpsetatud munad.		10 - 40 Küpsetage kaanega.
2. - 3. Riisi ja piimatoitude keetmine vaiksel tulel, valmistoidu soojendamine.		25 - 50 Vedeliku kogus peab olema riisi kogu-sest vähemalt kaks korda suurem, pii-matoite tuleb poole valmistamise järel segada.
3. - 4. Hautage köögivilju, kala, liha. 20 - 45 Lisage paar supilusikatäit vett. Kont-rollige protsessi ajal vee kogust.
4. - 5. Aurutage kartuleid ja muid köögivilju. 20 - 60 Katke poti põhi 1–2 cm veega. Kont-rollige protsessi ajal veetaset. Hoidke potil kaas peal.
4. - 5. Suurema koguse toidu, hautiste ja sup-pide valmistamine.		60 - 150 Kuni 3 l vedelikku koos koostisosade-ga.
5. - 7 Kerge praadimine: eskalopid, vasikali-hast cordon bleu, kotletid, karbonaad, vorstid, maks, keedutainas, munad, pannkoogid, sõõrikud.		vastavalt vajadusele	Vajadusel keerake ümber.
7 - 8 Tugev praadimine, kartulipannkoogid, seljatükid, steigid.		5 - 15 Vajadusel keerake ümber.
9 Keetke vesi, keetke pasta, pruunistage liha (guljašš, hautatud liha, frittige friikartulid).
	Keetke suures koguses vett. PowerBoost on sisse lülitatud.

7.4 Näpunäiteid Hob²Hood kasutamiseks

Kui kasutate pliidiplaati funktsiooniga:

• Kaitske õhupuhasti paneeli otsese päikesevalguse eest.
• Ärge suunake halogeenvalgust öhupuhasti paneelile.
• Ärge katke pliidi juhtpaneeli kinni.

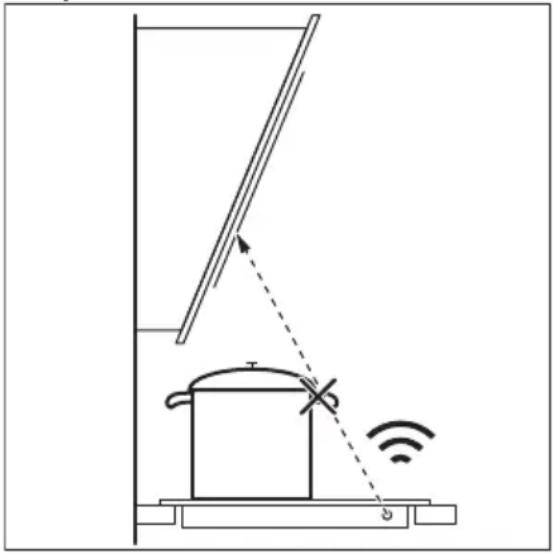

• Ärge tõkestage pliid ja õhupuhasti vahelist signaali (nt käe, keedunõu käepideme või kõrge keedunõuga). Vt pilti.

Pilt pliidikubust on illustratiivne.

Muud kaugjuhitavad seadmed võivad signaali blokeerida. Ärge kasutage selliseid seadmeid pliidi läheduses, kui Hob²Hood on sisse lülitatud.

Õhupuhastid Hob²Hood-funktsiooniga

Selle funktsiooniga õhupuhastite valiku leiate meie toodete veebisaidilt. Selle funktsiooniga Electroluxi õhupuhastitel peab olema sümbol

8. PUHASTUS JA HOOLDUS

HOIATUS!

Vt ohutust käsitlevaid peatükke.

8.1 Üldteave

• Puhastage pliiti iga kord pärast kasutamist.
• Kasutage alati puhta põhjaga nõusid.
• Kriimustused või tumedad plekid pinnal ei mõjuta kuidagi pliidä tööd.
• Kasutage pliidi pinna jaoks sobivat puhastusvahendit.
• Kasutage alati klaaspinnaga pliitide jaoks soovitatud kaabitsat. Kasutage kaabitsat ainult lisavahendina klaasi puhastamiseks pärast tavapärast puhastusprotseduuri.

HOIATUS!

Ärge kasutage klaaspinna puhastamiseks nuge ega muid teravaid metalltööriistu.

8.2 Pliidi puhastamine

• Eemaldage kohe: sulanud plast, plastkile, sool, suhkur ja suhkrut sisaldavad toiduained, vastasel korral võib kinnikõrbenud mustus pliiti kahjustada. Püüdke vältida toidu pinnale kõrbemist. Asetage spetsiaalne kaabits õige nurga all klaaspinnale ja liigutage selle tera pliidi pinnal.
• Eemaldage, kui pliit on piisavalt jahtunud: katlakiviringid, veeringid, rasvaplekid, metalse läikega plekid. Puhastage pliiti niiske lapi ja mitteabrasiivse pesuvahendiga. Pärast

puhastamist pühkige pliit pehme lapiga kuivaks.

- Metalse läikega pleki eemaldamine:: kasutage vee ja äädika lahust ja

puhastage selles niisutatud lapiga pliidipinda.

9. VEAOTSING

HOIATUS!

Vt ohutust käsitlevaid peatükke.

9.1 Mida teha, kui...

Probleem Võimalik põhjus Kõrvaldamise abinõu
Pliidiplaati ei saa käivitada või kasutada.	Pliidiplaat ei ole elektrivõrku ühenda-tud või ühendus ei ole korralik.	Kontrollige, kas pliidiplaat on õigesti elektrivõrku ühendatud.
Kaitse on vallandunud. Veenduge, et tõrke põhjuseks on kait-se. Kui kaitse korduvalt uuesti vallandub, võtke ühendust elektrikuga.
Te ei vali 10 sekundi jooksul soojus-astet.		Käivitage pliidiplaat uuesti ja seadke soojusaste vähemalt 10 sekundi jooks-sul.
Puudutasite samaaegselt 2 või enamat puuteala.		Puudutage ainult ühte puuteala.
Paus on sees. Vt jaotist "Paus".
Juhtpaneelil on vesi või rasvaplekid. Puhastage juhtpaneel.
Võite kuulda pidevat helisignaali. Elektriühendus ei ole nõuetekohane. Eemaldage pliidiplaat vooluvõrgust.Laske kvalifitseeritud elektrikul ühen-dused üle kontrollida.
Kostab helisignaal ja pliidiplaat lülitub välja. Pliidiplaadi välja lülitumisel kos-tab helisignaal.	Olete asetanud midagi ühele või enamale andurialale.	Eemaldage andurialadelt mistahes esemed.
Pliidiplaat lülitub välja. Olete asetanud midagi andurialale Ⓐ.		Eemaldage andurialalt mistahes ese-med.
Jääkkuumuse indikaator ei lülitu sisse.	Ala ei ole kuum, sest see töötas vaid lühikest aega või andur on kahjustu-nud.	Kui ala kuumutamiseks kulub liiga pal-ju aega, siis pöörduge volitatud teenin-duskeskusesse.
Hob2Hood ei tööta. Olete juhtpaneeli kinni katnud. Eemaldage juhtpaneelilt mistahes ese-med.
Kasutate väga kõrget nõud, mis blo-keerib signaali.		Kasutage väiksemat nõud, vahetage keeduala või kasutage õhupuhastit kä-sitsi.
Automaatne kuumutamine ei töö-ta.	Valitud on kõrgeim soojusaste. Kõrgeimal soojusastmel on sama võimsus kui funktsioonil.
Ala on kuum. Laske alal piisavalt maha jahtuda.
Soojusaste lülitub ühelt astmelt teisele.	Toitehaldus on sees. Vt jaotist "Igapäevane kasutamine".
Juhtpaneeli on kuum puudutada.	Kööginõu on liiga suur või on paigu- tatud juhtpaneelile liiga lähedale.	Võimalusel asetage suured nõud tagu- mistele väljadele.
Kui puudutate paneeli andurala- sid, puudub heli.	Helid on välja lülitatud. Lülitage heli sisse. Vt jaotist "Igapäe- vane kasutamine".
lhakkab tööle.	Lapselukk või Lukk on sees. Vt jaotist "Igapäevane kasutamine".
fhakkab tööle.	Alal ei ole ühtegi keedunõud. Asetage alale kööginõu.
Kasutate ebasobivat nõud. Kasutage ainult induktsioonpliidile so-		bivaid nõusid. Vt jaotist "Vihjeid ja nä- punäiteid".
Nõu põhja läbimõõt on liiga väike. Kasutage sobivate mõõtudega keedu-		nõusid. Vt jaotist "Tehnilised andmed".
Kuumutamine võtab kaua aega. Kööginõu on liiga väike ja kasutab keeduvälja saadaolevat võimsust ai- nult osaliselt.		Optimaalseks soojusülekandeks kasu- tage keedunõusid, mille põhja läbimõõt on sarnane keeduvälja suurusega (st keedunõu maksimaalse läbimõõdu väärtusega jaotises "Tehnilised and- med" > "Keeduvälja spetsifikatsioon").
Eja number lülitub sisse.	Pliidiplaadil on tõrge. Lülitage pliidiplaat välja ja käivitage

9.2 Kui te ei leia lahendust ...

Kui te ei suuda probleemile ise lahendust leida, siis võtke ühendust edasimüuja või teeninduskeskusega. Esitage andmed andmesildilt. Esitage ka kolmetäheline klaaskeraamika kood (see asub klaaspinna

nurgas) ja ilmuv veateade. Veenduge, et kasutasite pliidiplaati öigesti. Vastasel juhul on hooldustehniku või edasimüüja poolt teostatav hooldus tasuline ka garantiiaja jooksul. Teavet garantiiperioodi ja volitatud hoolduskeskuste kohta leiate garantiivihikust.

10. TEHNILISED ANDMED

10.1 Andmesilt

Mudel Y60IT430C Tootekood (PNC) 949 492 776 00

Tüüp 61 B4A 00 AA 220 - 240 V / 400 V 2N, 50 – 60 Hz

Induktsioon 7.2 kW Valmistatud: Rumeenias

Seerianr 7.2 kW

10.2 Keeduväljade tehnilised näitajad

Keeduväli Nimivõimsus (mxsoojusaste) [W]	PowerBoost [W] PowerBoost maksimumkes-tus [min]	Kööginõu läbi-mõõt [mm]
Vasak eesmine 2300 3700 10 180 - 210
Vasak tagumine 1800 2800 10 145 - 180
Parem eesmine 1400 2500 4 125 - 145
Parem tagumine 1800 2800 10 145 - 180
Keeduväljade võimsus võib tabelis toodud andmetest veidi erineda. See muutub olenevalt keedunõude matrejalist ja mõõtmetest.Optimaalse soojusülekande tagamiseks kasutage kööginõusid, mille põhja läbimõõt	on sarnane keeduvälja suurusega (st max kööginõu läbimõõdu väärtusega tabelis).Ärge kasutage kööginõusid, mille läbimõõt on suurem keeduvälja läbimõõdust.

11. ENERGIATÕHUSUS

11.1 Tooteteave vastavalt ELi ökodisaini määrustele

Mudeli tunnus Y60IT430C
Pliidi tüüp Sisseehitatud pliit
Toidukuumtöötlemisvööndite arv 4
Kuumutustehnoloogia Induktsioon
Ringikujuliste toidukuumtöötlemisvööndite läbimõõt (Ø)	Vasak eesmine	21.0 cm
	Vasak tagumine	18.0 cm
	Parem eesmine	14.5 cm
	Parem tagumine	18.0 cm
Toidukuumtöötlemisvööndi energiatarbimine (EC electric cooking)	Vasak eesmine	178.4 Wh/kg
	Vasak tagumine	184.9 Wh/kg
	Parem eesmine	183.2 Wh/kg
	Parem tagumine	184.9 Wh/kg
Pliidi energiatarbimine (EC electric hob) 182.9 Wh/kg

IEC / EN 60350-2 – Kodumajapidamises kasutatavad elektrilised toiduvalmistusseadmed – 2. osa: Pliidiplaadid – Toimivuse mõõtemeetodid.

Alljärgnevate soovituste järgimisel saate igapäevase toiduvalmistamise ajal energiat säästa.

• Kui kuumutate vett, kasutage ainult vajalikku kogust.
  • Võimalusel pange nõule alati kaas peale.

- Pange nõu otse keeduala keskele. • Toidu soojashoidmiseks või sulatamiseks kasutage jääkkuumust.

11.3 Tooteteave energiatarbimise ja kohaldatava vähese energiatarbega režiimini jõudmiseks kuluva maksimaalse aja kohta

Väljalülitatud režiimis tarbitav võimsus 0.3 W

Maksimaalne aeg, mis kulub seadmel automaatselt kohaldatavale väikese energia- 2 min tarbega režiimini jõudmiseks

12. JÄÄTMEKÄITLUS

Sümboliga tähistatud materjalid võib ringlusse suunata. Selleks viige pakendid vastavatesse konteineritesse. Aidake hoida keskkonda ja inimeste tervist ja suunake elektri- ja elektroonilised jäätmed ringlusse.

Ärge visake sümboliga tähistatud

seadmeid muude majapidamisjäätmete hulka. Viige seade kohalikku ringluspunkti või pöörduge abi saamiseks kohalikku omavalitsusse.
