HASZNÁLATI ÚTMUTATÓ BRD27603FWW SAMSUNG

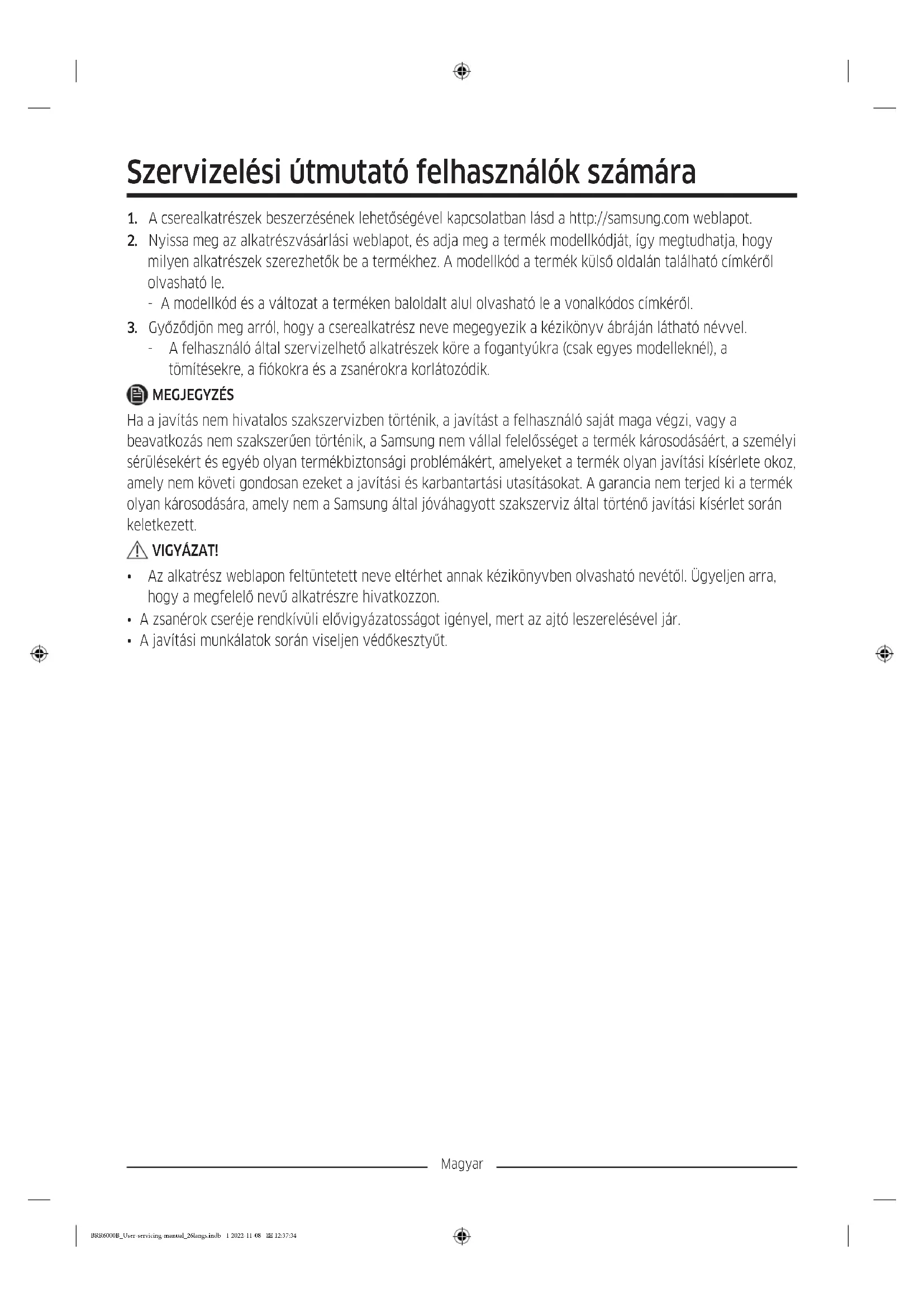

1. A cserealkatrészek beszerzésének lehetőségével kapcsolatban lásd a http://samsung.com weblapot.

2. Nyissa meg az alkatrészvásárlási weblapot, és adja meg a termék modellkódját, így megtudhatja, hogy

milyen alkatrészek szerezhetők be a termékhez. A modellkód a termék külső oldalán található címkéről olvasható le. - A modellkód és a változat a terméken baloldalt alul olvasható le a vonalkódos címkéről.

3. Győződjön meg arról, hogy a cserealkatrész neve megegyezik a kézikönyv ábráján látható névvel.

- A felhasználó által szervizelhető alkatrészek köre a fogantyúkra (csak egyes modelleknél), a tömítésekre, a ókokra és a zsanérokra korlátozódik. MEGJEGYZÉS Ha a javítás nem hivatalos szakszervizben történik, a javítást a felhasználó saját maga végzi, vagy a beavatkozás nem szakszerűen történik, a Samsung nem vállal felelősséget a termék károsodásáért, a személyi sérülésekért és egyéb olyan termékbiztonsági problémákért, amelyeket a termék olyan javítási kísérlete okoz, amely nem követi gondosan ezeket a javítási és karbantartási utasításokat. A garancia nem terjed ki a termék olyan károsodására, amely nem a Samsung által jóváhagyott szakszerviz által történő javítási kísérlet során keletkezett. VIGYÁZAT!

• Az alkatrész weblapon feltüntetett neve eltérhet annak kézikönyvben olvasható nevétől. Ügyeljen arra, hogy a megfelelő nevű alkatrészre hivatkozzon.

• A zsanérok cseréje rendkívüli elővigyázatosságot igényel, mert az ajtó leszerelésével jár.

• A javítási munkálatok során viseljen védőkesztyűt. BRR6000B_User-servicing-manual_26langs.indb 1 2022-11-08 12:37:34Magyar A hűtőszekrény áttekintése A hűtőszekrény kinézete és kínált alkatrészeinek köre a modelltől és az országtól függően eltérő lehet. Hűtőszekrény (fagyasztórekesszel)

05 Fő panel 06 Polc 07 Ajtórekesz 08 Humidity Fresh+* 09 Optimal Fresh 10 Vonalkódos címke 11 Fagyasztórekesz

• csak adott típusoknál Hűtőkamra (fagyasztórekesz nélkül)

01 Fő panel 02 Polc 03 Ajtórekesz 04 Humidity Fresh+* 05 Optimal Fresh 06 Vonalkódos címke 07 Fiók

• csak adott típusoknál BRR6000B_User-servicing-manual_26langs.indb 2 2022-11-08 12:37:35Magyar Fagyasztó

01 Fő panel 02 Polc 03 Fiók (normál/nagy) 04 Vonalkódos címke BRR6000B_User-servicing-manual_26langs.indb 3 2022-11-08 12:37:35Magyar Tömítéscsere VIGYÁZAT! Ügyeljen arra, hogy a tömítés szilárdan rögzüljön. Ellenkező esetben hideg levegő szivároghat a hűtőszekrényből. A tömítés eltávolítása Nyissa ki az ajtót, és vegye le a tömítést az ajtóról. A tömítés felszerelése Rögzítse az új tömítést a hűtő ajtajára. Ügyeljen arra, hogy ne legyen rés az új tömítés és az ajtó között. BRR6000B_User-servicing-manual_26langs.indb 4 2022-11-08 12:37:35Magyar Fiókcsere VIGYÁZAT! A ók behelyezése során ügyeljen arra, hogy az megfelelően illeszkedjen a sínbe. A ók eltávolítása Emelje meg noman a ók elejét, majd csúsztassa ki a ókot. A ókok visszaszerelése A ókok visszaszerelését az eltávolításuk lépéseit fordított sorrendben végrehajtva végezze el. Zsanércsere A zsanérok lecseréléséhez először le kell szerelnie az ajtókat. FIGYELMEZTETÉS

• A hűtőszekrény megdöntéséhez/lefektetéséhez legalább 2 emberre van szükség.

• Az ajtók felcserélése előtt húzza ki a tápkábelt. VIGYÁZAT!

• Az ajtók leszerelésekor legyen nagyon óvatos, mert az ajtók nehezek.

• A zsanércsere megkezdése előtt tegyen a padlóra puha párnázatot, például kartonpapírt, hogy az ajtók ne karcolódjanak meg, amikor leteszi őket.

• Mivel a zsanérokat óvatosan kell kezelni, és legalább két fő szükséges a cseréjükhöz, javasoljuk, hogy hívjon szakembert.

• Ha úgy távolítja el a zsanért, hogy eközben nem tartja az ajtót, az ajtó leeshet, és személyi sérülést okozhat.

• Ügyeljen arra, hogy a tengelyt szilárdan meghúzza a zsanéron.

• Ellenőrizze, hogy a zsanér biztonságosan van-e a szekrényhez rögzítve.

• Ellenőrizze, hogy a kábelcsatlakozók megfelelően vannak-e csatlakoztatva.

• Ügyeljen arra, hogy a felső burkolat rögzítésekor ne sértse meg a vezetékeket. BRR6000B_User-servicing-manual_26langs.indb 5 2022-11-08 12:37:35Magyar Szükséges szerszámok (nem tartozék) Csillagcsavarhúzó Lapos csavarhúzó Fix vagy lágy záródású zsanér

1. Nyissa ki a hűtőszekrény ajtaját, és válassza le

róla az ajtórekeszt (védőelemet).

2. Szerelje ki a csavarokat. (összesen 4 db)

VIGYÁZAT! Nyomatékosan javasoljuk, kérjen meg valakit, hogy a zsanér eltávolítása közben tartsa meg az ajtót.

3. Válassza le az ajtót a hűtőszekrényről.

• Ügyeljen, nehogy megkarcolódjon a hűtőszekrény.

• Ellenőrizze, hogy a kábelcsatlakozók megfelelően vannak-e csatlakoztatva.

• Ügyeljen arra, hogy a felső burkolat rögzítésekor ne sértse meg a vezetékeket.

4. A zsanér átcserélését követően végezze el a

felszerelést a leszereléshez képest fordított sorrendben. BRR6000B_User-servicing-manual_26langs.indb 6 2022-11-08 12:37:36Magyar Csúszkás zsanértípus

1. Nyissa ki a hűtőszekrény ajtaját, és válassza le

róla az ajtórekeszt (védőelemet).

2. Távolítsa el a csavarokat, és válassza le a felső

3. Válassza le az ajtót a hűtőszekrényről.

• Nyomatékosan javasoljuk, kérjen meg valakit, hogy a zsanér eltávolítása közben tartsa meg az ajtót.

• Ellenőrizze, hogy a kábelcsatlakozók megfelelően vannak-e csatlakoztatva.

• Ügyeljen arra, hogy a felső burkolat rögzítésekor ne sértse meg a vezetékeket.

4. A zsanér átcserélését követően végezze el a

felszerelést a leszereléshez képest fordított sorrendben. BRR6000B_User-servicing-manual_26langs.indb 7 2022-11-08 12:37:37Srpski Korisnički priručnik za servisiranje
