KVC 71521 - Porszívó Koenic - Ingyenes használati útmutató

Márka	Koenic
Modell	KVC 71521
Porszívó típusa	Tárolózsákos szán porszívó
Por gyűjtés típusa	Zsák nélküli (portartály)
Névleges teljesítmény	850 W
Feszültség	220-240 V ~ 50-60 Hz
Védelmi osztály	II
Portartály kapacitása	Körülbelül 2 liter
Tápkábel hossza	Körülbelül 5 méter
Hatósugár	Körülbelül 8 méter
Szűrők	Mosható főszűrő, motorszűrő, levegőkimeneti szűrő
Tartozékok	Padlókefe, portörlő kefe, kerek bútorkefe, négyzet alakú bútorkefe, kemény padlókefe, résfúvóka, teleszkópos cső
Teljesítmény beállítás	Szívóteljesítmény szabályozó gomb
Kábel feltekerő rendszer	Automatikus, gombbal
Súly	Körülbelül 5,5 kg
Használat	Háztartási
Karbantartás	Rendszeresen ürítse ki a tartályt, tisztítsa meg a szűrőket vízzel
Biztonság	Ne szívjon fel folyadékokat vagy forró anyagokat
Garancia	2 év

Gyakran ismételt kérdések - KVC 71521 Koenic

Hogyan kell összeszerelni a KVC 71521 porszívót?

Helyezze be a szívócsövet a csatlakozóba, amíg az be nem kattan. Rögzítse a padlókefét és a cső fogantyúját a teleszkópos csőhöz. Állítsa be a cső hosszát a reteszelő mechanizmus elcsúsztatásával.

Hogyan kell kiüríteni a portartályt?

Nyomja meg a nyitógombot a tartály eltávolításához. Ezután nyomja meg a kioldó gombot a tartály alján, hogy kinyissa és kiürítse a port a szemétbe.

Hogyan kell tisztítani a főszűrőt?

Távolítsa el a szűrőegységet a tartályból. Kopogtassa ki belőle a port, majd mossa le tiszta vízzel. Szerelje vissza, ügyelve arra, hogy a fehér finomszűrő felfelé nézzen.

Mit tegyek, ha csökken a szívóteljesítmény?

Először ellenőrizze, hogy a portartály tele van-e, vagy a szűrők eltömődtek-e. Tisztítsa meg a szűrőket és ürítse ki a tartályt. Szükség esetén ellenőrizze a tömlőt és a csövet is az esetleges elzáródás miatt.

Használhatom a porszívót folyadékok felszívására?

Nem, ez a porszívó kizárólag száraz por felvételére készült. Folyadékok felszívása károsíthatja a készüléket és áramütésveszélyt jelenthet.

Hogyan használjam a padlókefét szőnyegen?

Nyomja meg a kefe elején található gombot az oldalsó kefék behúzásához, hogy hatékonyan porszívózzon szőnyegeken és padlószőnyegeken.

Hogyan állítsam be a szívóteljesítményt?

Használja a porszívón található teljesítményszabályozó gombot. A szívás csökkentéséhez érzékeny felületeken nyissa ki a segédlevegő-terelőt a fogantyún.

Hogyan tekerjem fel a tápkábelt?

Nyomja meg az automatikus kábelvisszatekerő gombot, miközben a kábelt feszesen tartja a tiszta, csomómentes feltekerés érdekében.

Használhatják a porszívót gyermekek?

Igen, 8 éves kortól felügyelet mellett. Gyermekek nem játszhatnak a készülékkel. A tisztítást és karbantartást gyermekek felügyelet nélkül nem végezhetik.

Mit tegyek, ha a porszívó nem működik?

Először ellenőrizze az áramellátást (csatlakozó, kábel). Győződjön meg arról, hogy a portartály megfelelően van behelyezve, és a szűrők nincsenek eltömődve. Ha a probléma továbbra is fennáll, lépjen kapcsolatba egy hivatalos szervizzel.

HASZNÁLATI ÚTMUTATÓ KVC 71521 Koenic

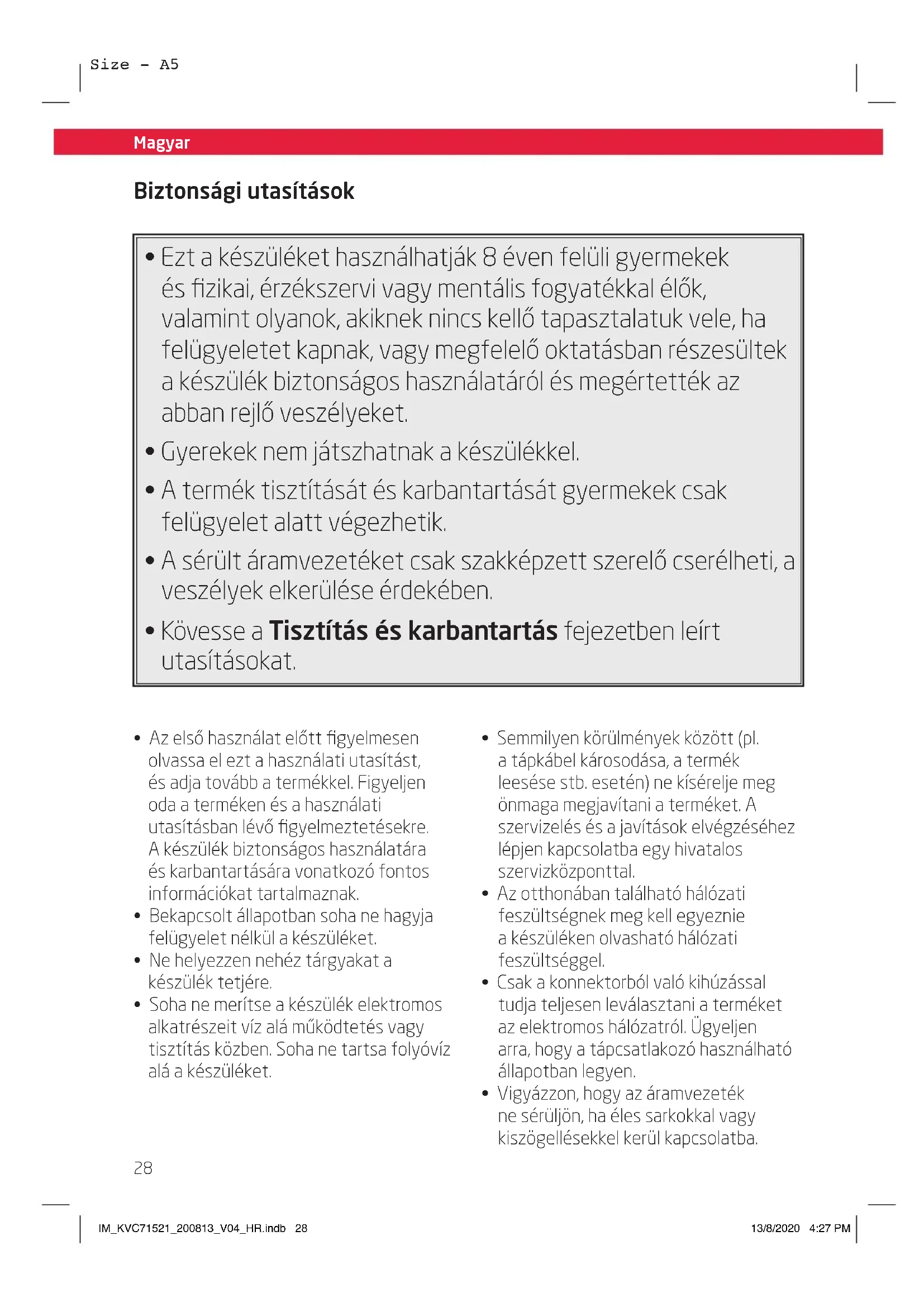

Biztonsági utasítások

• Ezt a készüléket használhatják 8 éven felüli gyermekek és fizikai, érzékszervi vagy mentális fogyatékkal élők, valamint olyanok, akiknek nincs kellő tapasztalatuk vele, ha felügyeletet kapnak, vagy megfelelő oktatásban részesültek a készülék biztonságos használatáról és megértették az abban rejlő veszélyeket.
  • Gyerekek nem játszhatnak a készülékkel.
• A termék tisztítását és karbantartását gyermekek csak felügyelet alatt végezhetik.
• A sérült áramvezetéket csak szakképzett szerelő cserélheti, a veszélyek elkerülése érdekében.

• Kövesse a Tisztítás és karbantartás fejezetben leírt utasításokat.

• Az első használat előtt figyelmesen olvassa el ezt a használati utasítást, és adja tovább a termékkel. Figyeljen oda a terméken és a használati utasításban lévő figyelmeztetésekre. A készülék biztonságos használatára és karbantartására vonatkozó fontos információkat tartalmaznak.

• Bekapcsolt állapotban soha ne hagyja felügyelet nélkül a készüléket.
• Ne helyezzen nehéz tárgyakat a készülék tetjére.

• Soha ne merítse a készülék elektromos alkatrészeit víz alá működtetés vagy tisztítás közben. Soha ne tartsa folyóvíz alá a készüléket.

• Semmilyen körülmények között (pl. a tápkábel károsodása, a termék leesése stb. esetén) ne kísérelje meg önmaga megjavítani a terméket. A szervizelés és a javítások elvégzéséhez lépjen kapcsolatba egy hivatalos szervizközponttal.

• Az otthonában található hálózati feszültségnek meg kell egyeznie a készüléken olvasható hálózati feszültséggel.
• Csak a konnektorból való kihúzással tudja teljesen leválasztani a terméket az elektromos hálózatról. Ügyeljen arra, hogy a tápcsatlakozó használható állapotban legyen.
• Vigyázzon, hogy az áramvezeték ne sérüljön, ha éles sarkokkal vagy kiszögellésekkel kerül kapcsolatba.

Biztonsági utasítások

• Tartsa távol a készüléket, beleértve az áramvezetéket és a csatlakozót is, mindenféle hőforrástól, mint például sütők, főzőlapok, vagy más hőtermelő készülékek/tárgyak.
• Csak a csatlakozónál fogva húzza ki a készüléket a konnektorból. A vezetéket ne húzza.
• A készüléket húzza ki a konnektorból, ha nem használja, ha hibát észlel, ha tisztítja, vagy mielőtt kiegészítő alkatrészeket szerel fel vagy le.
• Csak száraz beltéri helységben használja a készüléket, odakint soha.
• Ez a termék nem alkalmas kereskedelmi használatra. Csak otthoni használatra való.
• Ügyeljen rá, hogy a motoregység és tápkábel ne legyenek vizesek.
• Ne használjon olyan alkatrészt, mely nem ehhez a készülékhez lett mellékelve, illetve amit nem a gyártó ajánl!
• Ez a készülék kizárólag háztartási használatra alkalmas.
• Mindig kapcsolja ki a készüléket, mielőtt a vezetékét kihúzná a konnektorból.
• A por eltávolítása előtt hagyja a készüléket megfelelő mértékben lehűlni.
• Ne fedje le a készüléket használat közben. Gyulladásveszély!
• A készülékkel ne szippantson fel semmiféle folyadékot. Ne szívjon fel a készülékkel égő cigarettacsikket, izzó parazsat, gyufát és hasonló tágyakat. Gyulladásveszély!

• Ne szívjon fel a készülékkel gyúlékony anyagokat és gázokat. Ne használjla a készüléket olyan helyiségben, ahol gyúlékony gázok vagy folyadékok vannak.

• Különös tekinettel járjon el szőnyegek tisztításakor.

• Használat közben a készüléket tartsa távol a ruhájától, testétől (ujjak, ruhadarabok, arc stb.).
• Ne porszívózzon embert vagy állatot.
• Győződjön meg róla, hogy a hálózati kábel nem okoz boltásveszélyt.

Magyar

Gratulálunk!

Köszönjük, hogy KOENIC terméket vásárolt. Kérjük, fi gyelmesen olvassa el ezt a használati útmutatót és tartsa meg későbbi használatra.

Rendeltetésszerű használat

A porszívó csak száraz por és kosz porszívózására alkalmas. A készülék bármi másra való felhasználása károsíthatja a készüléket vagy személyi sérülést okozhat. Az Imtron GmbH nem vállal felelősséget a termék nem körültekintő, illetve helytelen használatából, valamint a gyártó által meghatározott rendeltetéstől eltérő használatból eredő, a készülékben vagy az Ön értékeiben bekövetkezett károkért, vagy személyi sérülésekért.

Az első használat előtt

Óvatosan vegye ki a terméket és az alkatrészeket az eredeti csomagolából. Ajánlatos az eredeti csomagolást megőrizni, hogy abban tárolhassa a készüléket. Ha kidobja az eredeti csomagolást, legyen tekintettel a hatályos jogszabályokra. Ha bármilyen kérdése van a hulladékkezeléssel kapcsolatban, lépjen kapcsolatba a helyi hulladékkezelési központtal. Ellenőrizze, hogy a szállított alkatrészek hiánytalanul és épen megvannak-e. Ha a szállított termékek hiányosak vagy sérültek, azonnal lépjen kapcsolatba a viszonteladóval. A kicsomagolás után a Tisztítás és

karbantartás fejeztben leírtak szerint járjon el.

Ártalmatlanítás

Ne tegye ezt a készüléket a válogatás nélküli kommunális hulladékba. Vigye el a villamos és elektronikus készülékek számára kijelölt WEEE gyűjtőpontba. Ha így tesz, segít megőrizni a természeti erőforrásokat és védi a környezetet. További információért vegye fel a kapcsolatot az értékesítőjével vagy a helyi hatósággal.

Tartalom

1 x porszívó
1 x padlókefe
1 x sarokszívófej
1 x kerek kárpittisztító fej
1 x szögletes kárpittisztító fej
1 x padlókefe kemény padlóhoz
1 x használati útmutató
1 x garancia kártya

Kezelés és alkatrészek

A Szívótömlő-markolat
B Légbeeresztő retesz
c Szívótömlő
D Portartály
E Szívótömlő-keret
F Réstisztító fej
G Szögletes kárpittisztító fej
H Kerek kárpittisztító fej
Keménypadló kefe
J Padlószívófej
K Kerék
Be-/kikapcsoló gomb
M Teleszkópos cső tartója
N Kábelfelcsévélés gomb
Szívóerőszabályzó tárcsa
P Portartály kioldógombok
Q Hordozófogantyú
R Teleszkópos cső rögzítő mechanizmussal
s Szívótömlő-markolat kioldógombja

Műszaki adatok

Névleges feszültség : 220 - 240 V\~, 50-60 Hz

Névleges teljesítmény : 850 W

Védelmi osztály : II

• Ez egy általános célú porszívó
• Az Erp teszt módszer megfelel az (EU) No 666/2013 & EN 60312:2013 szabványnak
• Részletes műszaki információkért látogasson el az alábbi honlapra, vagy lépjen kapcsolatba a gyártóval a műszaki dokumentáció miatt:

www.koenic-online.com

Magyar

A porszívó összeszerelése

1.ábra Illessze be a szívócsövet a csőcsatlakozóba. Győződjön meg róla, hogy a helyére kattant.
2. ábra. Tegye a padlószívófejet a teleszkópos cső alsó végére és a szívócső-markolatot a felső végére (rögzítő mechanizmussal rendelkező oldal).
3. ábra Állítsa be a teleszkópcsövet a kívánt hosszra a zárszerkezet felcsúsztatásával, majd a teleszkópcső kihúzásával vagy összenyomásával.

A leszállított tartozékok használata Padlókefe

4.ábra Kemény padlók porszívásához nyomja le a váltókapcsolót.
5.ábra A szőnyeggel borított részek porszívózása esetén nyomja le az elöl található kapcsolót a kefék visszahúzásához.

Porkefe

6.ábra Kárpitos bútorok, matracok, párnák, függönyök stb. porszívásához.

Sarokszívófej

7.ábra Hajlatok, rések és sarkok porszívásához.

Padlókefe kemény padlóhoz

8.ábra Kemény padlók és fa padlók porszívózásához. Védi a padlót az összekarcolódástól.

Használat

9.ábra Húzza ki a csatlakozókábelt a kívánt hosszra, és illessze a csatlakozódugót az aljzatba.
10. ábra Nyomja meg a be/kikapcsoló gombot a porszívó be- és kikapcsolásához. A teljesítményszabályozó tárcsa segítségével állíthatja be a kívánt szívóerőt.

Ötlet: Ha csak nehezen lehet kárpitozott területeken húzni a porszívó fejét a túl nagy szívóerő miatt, állítsa lejjebb a szívási teljesítményt a fogantyún a segéd levegő csapószelep megnyitásával.

1. ábra Kapcsolja ki a porszívót használat után, és húzza ki a csatlakozódugót, amikor végzett a munkával.
2. ábra Az automata kábel visszahúzó kapcsoló megnyomásával tekercselje vissza a tápkábelt a kábeltároló eszköz köré. Eközben tartsa kifeszítve a kábelt, ha lehetséges.

Készenléti rendszer a porszívózás szüneteire

1. ábra A teleszkópos csövet és a padlószívófejet rövid megállások esetén tárolhatja a porszívón. Helyezze be a tárolókiegészítővel ellátott padlószívófejet a tárolórészbe.

Szállítás és tárolás

1. ábra A porszívót a portartály fedelén levő mélyedésben a fogantyú megfogásával viheti.

Tisztítás és karbantartás

Vigyázat

• Tisztítás során soha ne használjon oldóvagy súrolószereket, kemény keféket, fémes vagy éles tárgyakat. Az oldatok károsak lehetnek az emberi szervezetre és a műanyag alkatrészekre, míg a súrolószerek és eszközök felsérthetik a felszín(eke)t.
• Soha ne merítse vízbe a készülék elektromos alkatrészeit működés vagy tisztítás közben. Soha ne tartsa a készüléket folyóvíz alá.

Magyar

A portartály ürítése

Ha a szívási teljesítmény csökken, ki kell üríteni a portartályt, a szűrőket pedig meg kell tisztítani. A porgyűjtő tartályt tanácsos házon kívül kiüríteni.

1. ábra Nyomja meg a portartály kioldógombját és vegye ki a portartályt.
   16.ábra A portartály ürítéséhez egyszerűen nyomja meg alul a kioldást, hogy a tartály alja kinyíljon, a por pedig kihullhasson. Tartsa a portartályt egy szeméttartó fölé, miközben üríti.
2. ábra Lazítsa meg a szűrő fedelét, majd vegye ki a teljes szűrőbetétet a portartályból. Ürítse ki a maradék port a porzsákból.
3. ábra Szerelje ossze az előzőleg eltavolitott valamennyi komponenst. Forditott sorrendben vegezze az osszeszerelest A felső finomszűrő behelyezésekor ügyeljen rá, hogy a fehér finomszűrő felfelé, a felső takaróelem felé mutat.

A főszűrő tisztítása

1. ábra Lazítsa meg a szűrő fedelét, majd vegye ki a teljes szűrőbetétet a portartályból. Teljesen szedje szét a szűrőt darabjaira. Mozgassa meg a szűrőt, hogy eltávolítsa a port és vízzel tisztítsa meg az összes alkatrészt. majd alaposan szárítsa meg.

20.ábra Szerelje ossze az előzőleg eltavolitott valamennyi komponenst. Forditott sorrendben vegezze az osszeszerelest. A felső finomszűrő behelyezésekor ügyeljen rá, hogy a fehér finomszűrő felfelé, a felső takaróelem felé mutat.

A motorszúrő tisztítása

1. ábra Vegye ki a motorszűrőt, és ütögetéssel távolítsa el a port. Majd tegye vissza. Szerelje össze az előzőleg eltávolított valamennyi komponenst. Fordított sorrendben végezze az összeszerelést.

Figyelmeztetés

Sohase használja a porszívót motorszűrő nélkül, ellenkező esetben a motor hamarosan szennyeződik, és kopás éri. Ha a motorszűrő elszennyeződik, a szívási teljesítmény lecsökken. Szerelje össze az előzőleg eltávolított valamennyi komponenst. Fordított sorrendben végezze az összeszerelést.

Az elszívó levegőszűrő tisztítása

22.ábra Nyissa fel a csapószelepet, vegye ki a szűrőt, és ütögetéssel távolítsa el a port. Fordított sorrendben végezze az összeszerelést. A helyes irányban helyezze vissza a szűrőt úgy, hogy a megfelelő oldal nézzen a motor felé.

Hibaelhárítás

Amennyiben üzemeltetés közben bármilyen rendellenességet tapasztal, tekintse át a következő táblázatot. Amennyiben a probléma nem oldódik meg a Megoldás, részben foglaltak elvégzését követően, vegye fel a kapcsolatot a forgalmazóval.

Hiba Lehetséges okok Megoldás
A készülék nem indul el	Megszakadt az áramellátásEllenőrizze az áramellátás
A termék nem szívja fel a port vagy veszít a szívóteljesítményéből	A szűrők eltömödtekA portartály megteltA szívótömlőt/teleszkópos csövet eldugította a szennyeződésTisztítsa ki és mossa ki a szűrőketÜrítse ki a portartálytTisztítsa ki és mossa ki a szívótömlőt/teleszkópos csövet
