Terméktípus	Beépíthető főzőlap (főzőlap + sütő)
Márka	Beko
Modell	BBUM13329X
Elektromos táplálás	220-240 V ~ 50/60 Hz (egyfázisú) vagy 380-415 V 3N~ (háromfázisú)
Maximális teljesítmény	Csatlakozástól függő (lásd a címkét)
Főzőlap típusa	Üvegkerámia (vagy indukciós, verziótól függően)
Főzőzónák száma	4 (becsült)
Sütő típusa	Elektromos, multifunkciós (becsült)
Sütő űrtartalma	~65 liter (becsült)
Energiaosztály	A (becsült)
Beépítési méretek (sz x ma x mé)	560 x 590 x 550 mm (becsült)
Nettó tömeg	~45 kg (becsült)
Ajtó anyaga	Edzett üveg
Tisztítás	Zománcozott könnyen tisztítható (sütő), üvegkerámia (főzőlap)
Biztonság	Gyermekzár (valószínű), automatikus kikapcsolás (valószínű)
Telepítés	Szakképzett villanyszerelő szükséges, földelés kötelező
Garancia	2 év (normál)
Tanúsítványok	CE, NF

Gyakran ismételt kérdések - BBUM13329X BEKO

Mi a Beko BBUM13329X tűzhely tápfeszültsége?

A tűzhely csatlakoztatható egyfázisú 220-240 V ~ 50/60 Hz vagy háromfázisú 380-415 V 3N~ hálózatra. Ellenőrizze a címkét, és hívjon szakképzett villanyszerelőt.

Hogyan kell felszerelni a főzőlapot a munkalapra?

Helyezze a tömítést az üveg szélétől 1-2 mm-re, csavarja be a rögzítő rugókat, majd igazítsa a főzőlapot a munkalaphoz. Szükség esetén használja a kiegészítő bilincseket a párhuzamosság biztosításához.

Használhatom a tűzhelyet a sütő felszerelése nélkül?

Nem, a főzőlap és a sütő együttes működésre tervezett. A sütő biztosítja a szükséges szellőzést. Ne csatlakoztassa a főzőlapot sütő nélkül.

Mit tegyek, ha a főzőlap nem melegszik?

Először ellenőrizze az elektromos táplálást, majd a főzőlap és a sütő közötti csatlakozásokat. Ha a probléma továbbra is fennáll, lépjen kapcsolatba egy hivatalos szervizzel.

Hogyan tisztítsam az üvegkerámiát?

Használjon üvegkerámia tisztítószert és egy kaparót. Kerülje a koptató szivacsokat, hogy ne karcolja meg a felületet.

A sütő hibát jelez, mit tegyek?

Ellenőrizze a használati útmutatót a hibakódhoz. A hiba oka lehet a szonda vagy a szellőzés meghibásodása. Ha a probléma továbbra is fennáll, hívja a vevőszolgálatot.

Mekkora a minimális biztonsági távolság a tűzhely és a bútorok között?

Legalább 750 mm távolságnak kell lennie a főzőlap és a magas bútor között, ha nincs elszívó. Tartsa be a telepítési rajzon feltüntetett távolságokat.

Hogyan aktiváljam a gyermekzárat?

Az eljárás modelltől függ. Általában tartsa lenyomva a zár gombot (gyakran egy lakat) 3 másodpercig, amíg egy szimbólum meg nem jelenik.

Használhatok hosszabbítót?

Nem, hosszabbító használata biztonsági okokból tilos. Csatlakoztassa közvetlenül a tűzhelyet egy dedikált, földelt csatlakozóaljzathoz.

Hol találom a készülék sorozatszámát?

A sorozatszám a sütő ajtajának kinyitása után annak oldalán található címkén, valamint a főzőlap alatti adattáblán található.

HASZNÁLATI ÚTMUTATÓ BBUM13329X BEKO

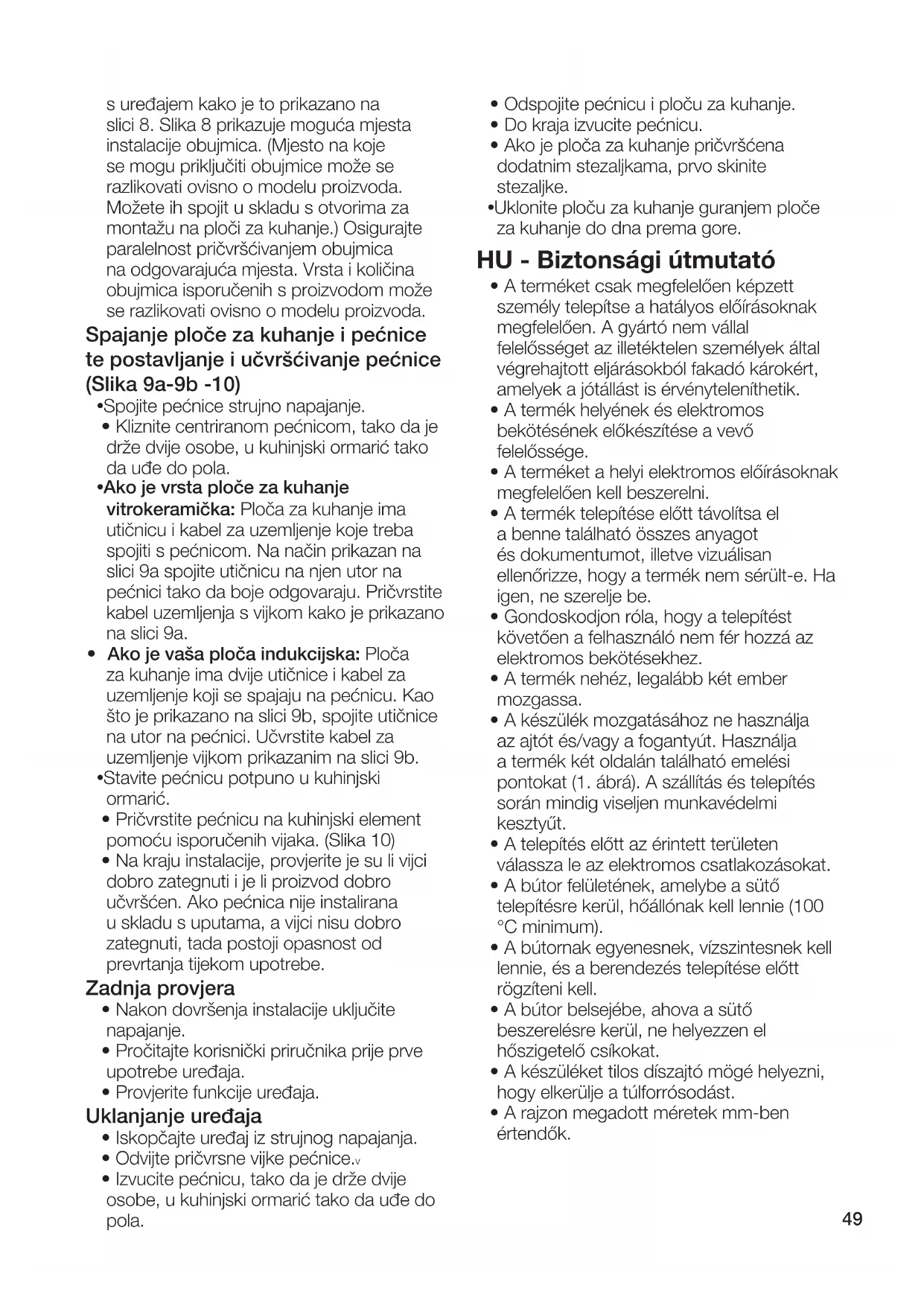

HU - Biztonsági útmutató

- A terméket csak megfelelően képzett személy telepítse a hatályos előírásoknak megfelelően. A gyártó nem vállal felelősséget az illetéktelen személyek által végrehajtott eljárásokból fakadó károkért, amelyek a jótállást is érvényteleníthetik.

- A termék helyének és elektromos bekötésének előkészítése a vevő felelőssége.

- A terméket a helyi elektromos előírásoknak megfelelően kell beszerelni.

- A termék telepítése előtt távolítsa el a benne található összes anyagot és dokumentumot, illetve vizuálisan ellenőrizze, hogy a termék nem sérült-e. Ha igen, ne szerelje be.

- Gondoskodjon róla, hogy a telepítést követően a felhasználó nem fér hozzá az elektromos bekötésekhez.

- A termék nehéz, legalább két ember mozgassa.

- A készülék mozgatásához ne használja az ajtót és/vagy a fogantyút. Használja a termék két oldalán található emelési pontokat (1. ábrá). A szállítás és telepítés során mindig viseljen munkavédelmi kesztyút.

- A telepítés előtt az érintett területen válassza le az elektromos csatlakozásokat.

- A bútor felületének, amelybe a sütő telepítésre kerül, hőállónak kell lennie (100 °C minimum).

- A bútornak egyenesnek, vízszintesnek kell lennie, és a berendezés telepítése előtt rögzíteni kell.

- A bútor belsejébe, ahova a sütő beszerelésre kerül, ne helyezzen el hőszigetelő csíkokat.

- A készüléket tilos díszajtó mögé helyezni, hogy elkerülje a túlforrósodást.

- A rajzon megadott méretek mm-ben értendők.

Bútor előkészítése, amelybe a berendezés telepítésre kerül (2-3-4. ábra)

• A berendezést úgy tervezték, hogy kereskedelmi forgalomban kapható pultokba beszerelhető legyen. A berendezés és a konyhafalak vagy a konyhabútor között tartson megfelelő távolságot. (2-3. ábra)
• A pult nyílását, amelybe a berendezést be kell helyezni, az 2-3. ábrán megadott méretek szerint kell kivágni.
  •* Ha a berendezéshez nem tartozik elszívó, akkor a főzőlap és a bútor között hagyjon 750 mm-nyi távolságot.
• Ha a berendezéshez elszívó is telepítésre kerül, akkor a telepítési távolságot keresse az elszívó használati útmutatójában.
  •** A szekrények közötti minimális távolság egyenlő az elszívó szélességével.
• Ahhoz, hogy a konyhabútor hátulján a megfelelő szellőzést biztosítani tudja, a 2. ábrán látható méretű nyílásokat kell vágni.
• Az elektromos csatlakozásnak a 2. ábrán látható A területen belül, vagy a beépítési helyen kívül kell lennie.
  •Pult vastagsága legalább 28 mm. (4a. ábra)

Szellőztetés

• A szellőzés közvetlen hatással van a berendezés fűtési teljesítményére. Ha az első ellenőrzés során nem található semmilyen probléma, akkor is felléphet teljesítményveszteség a hosszabb főzési folyamatok során, ha a megfelelő szellőzés nem biztosított.
• A főzőlap alja és a sütő teteje között minimum 15 mm-es hézagot kell hagyni (4b. ábra), hogy a megfelelő szellőzés biztosítható legyen. Ezen felül egy 35x500 mm keresztmetszetű nyílást kell hagyni az alsó bútorban, ahova a sütőt beszereli. (2. ábra)

A készülék helye

Csatlakoztassa a készüléket a hálózatra

- A terméket csak olyan földelt aljzatba/vezetékkel csatlakoztassa, amely feszültségszintje és védelme megfelel a „Műszaki adatok” c. részben meghatározottaknak. A földelést kizárólag képzett villanyszerelő alakíthatja ki,

miközben a terméket transzformátorral vagy anélkül használja. Cégünk nem vállal semmilyen felelősséget olyan problémákért, amelyek a termék helyi előírásoknak nem megfelelő földeléssel történő használata miatt merülnek fel.

• Az elektromos bekötéssel kapcsolatos munkák megkezdése előtt válassza le a terméket az elektromos hálózatról. Fennáll az áramütés veszélye!
• A terméket csak arra jogosult és szakképzett személy csatlakoztathatja a hálózatra. A termék jótállási ideje a megfelelő telepítést követően kezdődik. A gyártó nem vállal felelősséget az illetéktelen személyek által végrehajtott eljárásokból fakadó károkért.
• A készüléket úgy kell telepíteni, hogy az teljes mértékben leválasztható legyen az elektromos hálózatról. A leválasztást az elektromos hálózatba fixen beépített kapcsolóval kell biztosítani, az építési szabályoknak megfelelően.
• Használat során a sütő hátsó felülete, illetve a főzőlap alsó felülete felmelegedhet. Győződjön meg róla, hogy az elektromos csatlakozások nem érintkeznek a hátsó felülettel, ellenkező esetben a csatlakozások sérülhetnek.
• A csatlakozókábelt nem szabad rögzíteni, meghajlítani vagy becsípni, illetve nem érintkezhet a berendezés forró részeivel. A kábel megolvadhat, ami rövidzárlatot és tüzet okozhat. Ha a tápkábel sérült, akkor egy szakképzett villanyszerelővel ki kell cseréltetni. Ellenkező esetben fennáll az áramütés, a rövidzárlat vagy a túz veszélye!
• A telepítést követően a tápkábelen található dugvillának könnyen elérhetőnek kell lennie (de nem a főzőlap felett).
• A vezeték kiépítése során be kell tartani az országos/helyi elektromos előírásokat, és a készülékhez megfelelő aljzatot/vezetéket és dugvillát kell alkalmazni. Ha a berendezés teljesítményfelvétele meghaladja a dugaszolóaljzat/vezeték kapacitását, a terméket közvetlenül a rögzített elektromos hálózatba kell csatlakoztatni dugvilla és aljzat nélkül.
• Győződjön meg róla, hogy a biztosíték méretezése megfelelő a termékhez.
• A csatlakozásnak meg kell felelnie a nemzeti előírásoknak.

- Az elektromos hálózat teljesítményének meg kell felelni a termék adattábláján feltüntetett értékeknek. A főzőlap adattábláját a főzőlap alján találja, a sütő adattáblájának megtekintéséhez nyissa ki a sütő ajtaját.

- A termék tápkábelének meg kell felelnie a „Műszaki adatok” c. részben található értékeknek.

- Ha a terméket közvetlenül csatlakoztatja az elektromos hálózatra: Ha nem lehet a tápfeszültség összes pólusát leválasztani, akkor legalább 3 mm érintkezőtávolságú leválasztóegységet (biztosíték, vezetékvédő kapcsoló, védőrelé) kell bekötni az összes pólusra, és a leválasztóegység összes pólusát a termék közelében (nem felette) kell elhelyezni, az IEE irányelvek szerint. Az utasítás figyelmen kívül hagyása működési problémákat okozhat és érvényteleníti a termék jótállását.

- Kiegészítő védelemként javasolt áramvédő kapcsoló használata.

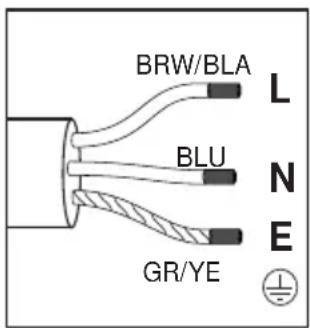

Ha a termék kábellel van szerelve:

- Az alább látható módon csatlakoztassa a termék tápvezetékét:

Ha a tápvezeték 3 érrel rendelkezik, 1 ér a fázis:

- (BRW/BLA) barna/fekete = L (fázis)

- (BLU) kék = N (nullavezető)

- (GR/YE) zöld/sárga vezeték = (E) ⏻ (védővezető)

Ha a tápvezeték 5 érrel rendelkezik, 3 ér a fázis:

• (BRW) barna = L1 (fázis)
• (BLA) fekete = L2 (fázis)
• (GRE) szürke = L3 (fázis)
• (BLU) kék = N (nullavezető)
• (GR/YE) zöld/sárga vezeték = (E) ⏻(védővezető)

Ha a termék nincs kábellel felszerelve:

Az adattáblán feltüntetett tápkábelt kell a termékhez csatlakoztatni az alábbi utasítások szerint. Biztonsági okok miatt a tápkábel nem lehet hosszabb, mint 2 méter.

• Nyissa ki a sorkapocs fedelét egy csavarhúzóval.
• Vezesse át a tápkábelt a kábelbilincsen a sorkapocs alatt és rögzítse a kábelbilincsen található csavarral.
• A vezetékeket a rendelkezésre álló kapcsolási rajzok alapján kösse be.

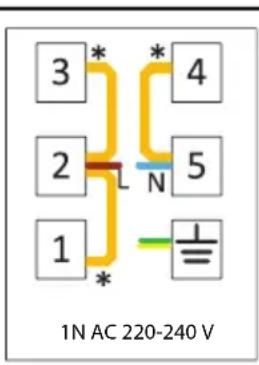

3* 4 2 N 5 1 1N AC 220-240 V

3 L3 * 4 2 L2 N 5 1 L1 3N AC 380-415 V

* Réz áthidaló

Ha a tápvezeték 3 érrel rendelkezik, 1 ér a fázis:

• Barna/fekete = L (fázis)
• Kék = N (nullavezető)
• Zöld/sárga vezeték = (E) (védővezető)

Ha a tápvezeték 5 érrel rendelkezik, 3 ér a fázis:

• Barna = L1 (fázis)
• Fekete = L2 (fázis)
• Szürke = L3 (fázis)
• Kék = N (nullavezető)

• Zöld/sárga vezeték = (E) (védővezető)

• A vezetékek bekötését követően zárja le a sorkapocs fedelét.

• A tápkábelt úgy vezesse el, hogy az ne érintkezzen a termékkel, illetve a csípődjön be a termék és a fal közé.

Tüzveszély megelőzése!;

• Győződjön meg róla, hogy minden elektromos csatlakozás megfelelően meg van húzva, így elkerülheti az ívképződést.
• Ne használjon sérült kábeleket vagy hosszabbítókat.
• Győződjön meg róla, hogy folyadék és nedvesség nem juthat be az elektromos csatlakozásokhoz.

A főzőlap behelyezése és rögzítése (5-6-7-8. ábra)

- Azt követően, hogy a berendezés telepítési helyét előkészítette, fordítsa fel a főzőlapot és helyezze sík felületre.

- Helyezze fel a berendezéshez kapott tömítést úgy, hogy az 1-2 mm-re legyen az üveg szélétől, ahogy az 5. ábrán is látható. Győződjön meg róla, hogy nem maradt rés a tömítés végei között, illetve az üveg és a tömítés között.

- Csavarozza fel és húzza meg a rugókat, amelyeket a berendezéshez kapott, hogy azok megfelelően illeszkedjenek a főzőlap alsó részéhez, ahogy a 6. ábrán is látható. (Egyes modelleknél ezek a rugók már a gyárban rögzítésre kerülnek.)

- Fordítsa vissza a főzőlapot és igazítsa be a munkalaphoz, majd helyezze a munkalapba. Miután a főzőlapot behelyezte a munkalapba, a rugók könnyedén rögzíthetik azt.

- Amikor a főzőlapot a munkalapba helyezi, győződjön meg róla, hogy a főzőlap és a munkalap párhuzamos egymással. Amikor párhuzamosak, helyezze fel a kiegészítő rögzítőket, amelyeket a berendezéshez kapott, ehhez lásd a 8. ábrát. A 8. ábrán a kampók esetleges rögzítési helyei láthatók. (A kampók esetleges rögzítési helyei az adott modelltől függően változhatnak. A kampókat a főzőlapon található rögzítési helyeknek megfelelően szerelheti fel.) Ellenőrizze a párhuzamosságot a kampók megfelelő helyre történő felhelyezésekor. A rendelkezésre álló kampók típusa és mennyisége függ a termék modelljétől.

A főzőlap-sütő kapcsolat kialakítása, a sütő behelyezése és rögzítése (9a-9b-10. ábra)

• Csatlakoztassa a sütőt a hálózati csatlakozóhoz.
• Legalább két személy csúsztassa be a sütőt a szekrénybe félig.
• Ha a főzőlap típusa üvegkerámia: A főzőlapon található egy csatlakozó, illetve egy földelőkábel, amelyet a sütőhöz kell csatlakoztatni. Ahogy a 9a. ábrán is láható, csatlakoztassa a csatlakozót a sütőn található aljzat úgy, hogy a színek megegyezzenek. Csavarral rögzítse a földelőkábelt, ahogy a 9a. ábrán is látható.

- Ha a főzőlap típusa indukciós: A főzőlap két aljzattal és földelő kábellel rendelkezik, amelyeket a sütőhöz kell csatlakoztatni. Ahogy a 9b ábra mutatja, csatlakoztassa az aljzatokat a sütő nyílásához. Rögzítse a földelő kábelt a 9b ábrán látható csavarral.

•Helyezze be a sütőt a szekrénybe.

- A mellékelt csavarokkal rögzítse a sütőt a szekrényhez. (10. ábra)

- A telepítés végén ellenőrizze, hogy a csavarok megfelelően meg vannak-e húzva, illetve a termék megfelelően van-e rögzítve. Ha a sütő nem az utasításoknak megfelelően kerül telepítésre, illetve a csavarok nincsenek megfelelően meghúzva, fennáll annak a veszélye, hogy a termék használat közben felbillen.

Végső ellenőrzés

• A telepítést követően kapcsolja fel a tápellátást.
• A berendezés első használata előtt olvassa el a használati útmutatót.
• Ellenőrizze a berendezés funkcióit.

Berendezés eltávolítása

- Válassza le a készülékeket az áramforrásról.

• Csavarja ki a sütőt rögzítő csavarokat.v
• Legalább két személy csúsztassa ki a sütőt a szekrényből félig.
• Válassza szét a sütőt és a főzőlapot.
• Húzza ki teljesen a sütőt.
• Ha a főzőlap további bilincsekkel is rögzítve van, először ezeket a bilincseket oldja ki.
• Távolítsa el a főzőlapot úgy, hogy felfelé nyomja a főzőlap aljánál fogva.
