Produkttyp	Einbauherd (Kochfeld + Backofen)
Marke	Beko
Modell	BBUM13329X
Stromversorgung	220-240 V ~ 50/60 Hz (einphasig) oder 380-415 V 3N~ (dreiphasig)
Maximale Leistung	Je nach Anschluss variabel (siehe Etikett)
Kochfeldtyp	Glaskeramik (oder Induktion je nach Version)
Anzahl Kochstellen	4 (Schätzung)
Ofentyp	Elektrisch, Multifunktion (Schätzung)
Ofenvolumen	~65 Liter (Schätzung)
Energieeffizienzklasse	A (Schätzung)
Einbaumaße (B x H x T)	560 x 590 x 550 mm (Schätzung)
Nettogewicht	~45 kg (Schätzung)
Türmaterial	gehärtetes Glas
Reinigung	Leicht zu reinigende Emaille (Backofen), Glaskeramik (Kochfeld)
Sicherheit	Kindersicherung (wahrscheinlich), automatische Abschaltung (wahrscheinlich)
Installation	Erfordert qualifizierten Elektriker, Erdung erforderlich
Garantie	2 Jahre (Standard)
Zertifizierungen	CE, NF

Häufig gestellte Fragen - BBUM13329X BEKO

Wie hoch ist die Versorgungsspannung des Beko BBUM13329X Herdes?

Der Herd kann entweder einphasig 220-240 V ~ 50/60 Hz oder dreiphasig 380-415 V 3N~ angeschlossen werden. Überprüfen Sie das Etikett und ziehen Sie einen qualifizierten Elektriker hinzu.

Wie wird das Kochfeld auf der Arbeitsplatte installiert?

Platzieren Sie die Dichtung 1-2 mm vom Rand des Glases entfernt, schrauben Sie die Befestigungsfedern fest, richten Sie dann das Kochfeld auf der Arbeitsplatte aus. Verwenden Sie bei Bedarf zusätzliche Klammern, um die Parallelität sicherzustellen.

Kann ich den Herd ohne den Backofen nutzen?

Nein, Kochfeld und Backofen sind für den gemeinsamen Betrieb ausgelegt. Der Backofen sorgt für die erforderliche Belüftung. Schließen Sie das Kochfeld nicht ohne den Backofen an.

Was tun, wenn das Kochfeld nicht heizt?

Überprüfen Sie zuerst die Stromversorgung, dann die Anschlüsse zwischen Kochfeld und Backofen. Wenn das Problem weiterhin besteht, wenden Sie sich an einen zugelassenen Techniker.

Wie reinigt man die Glaskeramik?

Verwenden Sie einen speziellen Glaskeramikreiniger und einen Abzieher. Vermeiden Sie Scheuerschwämme, um die Oberfläche nicht zu zerkratzen.

Der Backofen zeigt einen Fehler an, was tun?

Konsultieren Sie die Bedienungsanleitung für den Fehlercode. Ein Defekt des Sensors oder der Belüftung könnte die Ursache sein. Wenn das Problem weiterhin besteht, lassen Sie den Kundendienst eingreifen.

Wie groß ist der Mindestsicherheitsabstand zwischen Herd und Möbeln?

Es sind mindestens 750 mm zwischen Kochfeld und einem Oberschrank einzuhalten, wenn keine Dunstabzugshaube installiert ist. Beachten Sie die im Installationsdiagramm angegebenen Abstände.

Wie aktiviere ich die Kindersicherung?

Die Vorgehensweise variiert je nach Modell. Halten Sie im Allgemeinen die Verriegelungstaste (oft ein Vorhängeschloss) 3 Sekunden lang gedrückt, bis ein Symbol erscheint.

Kann ich elektrische Verlängerungskabel verwenden?

Nein, die Verwendung von Verlängerungskabeln ist aus Sicherheitsgründen verboten. Schließen Sie den Herd direkt an eine dedizierte Steckdose mit Erdung an.

Wo finde ich die Seriennummer meines Geräts?

Die Seriennummer befindet sich auf dem Etikett an der Seite des Backofens nach dem Öffnen der Tür sowie auf dem Typenschild unter dem Kochfeld.

BEDIENUNGSANLEITUNG BBUM13329X BEKO

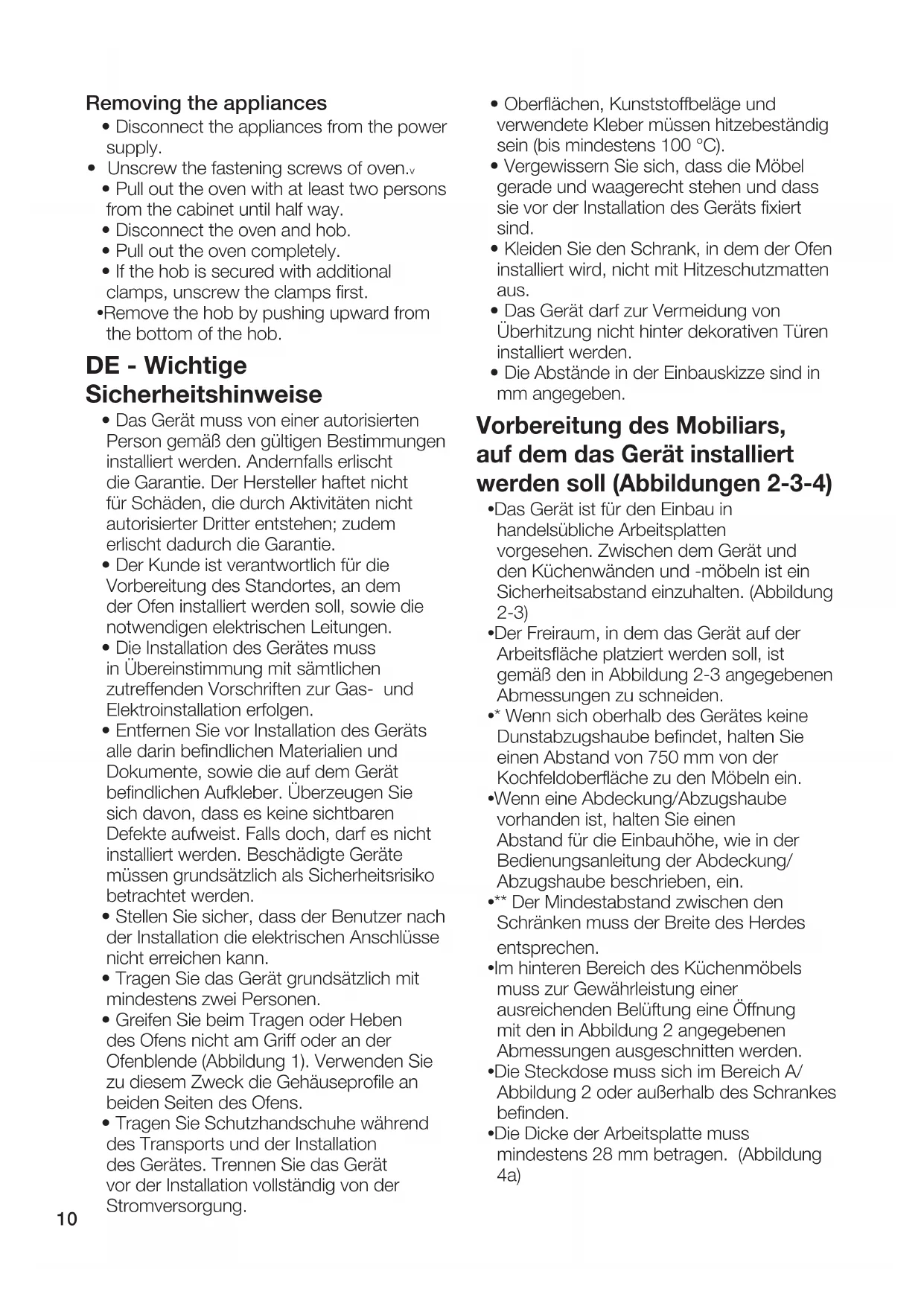

DE - Wichtige Sicherheitshinweise

• Das Gerät muss von einer autorisierten Person gemäß den gültigen Bestimmungen installiert werden. Andernfalls erlischt die Garantie. Der Hersteller haftet nicht für Schäden, die durch Aktivitäten nicht autorisierter Dritter entstehen; zudem erlischt dadurch die Garantie.
• Der Kunde ist verantwortlich für die Vorbereitung des Standortes, an dem der Ofen installiert werden soll, sowie die notwendigen elektrischen Leitungen.
  • Die Installation des Gerätes muss in Übereinstimmung mit sämtlichen zutreffenden Vorschriften zur Gas- und Elektroinstallation erfolgen.
• Entfernen Sie vor Installation des Geräts alle darin befindlichen Materialien und Dokumente, sowie die auf dem Gerät befindlichen Aufkleber. Überzeugen Sie sich davon, dass es keine sichtbaren Defekte aufweist. Falls doch, darf es nicht installiert werden. Beschädigte Geräte müssen grundsätzlich als Sicherheitsrisiko betrachtet werden.
• Stellen Sie sicher, dass der Benutzer nach der Installation die elektrischen Anschlüsse nicht erreichen kann.
• Tragen Sie das Gerät grundsätzlich mit mindestens zwei Personen.
• Greifen Sie beim Tragen oder Heben des Ofens nicht am Griff oder an der Ofenblende (Abbildung 1). Verwenden Sie zu diesem Zweck die Gehäuseprofile an beiden Seiten des Ofens.

• Tragen Sie Schutzhandschuhe während des Transports und der Installation des Gerätes. Trennen Sie das Gerät vor der Installation vollständig von der Stromversorgung.

• Oberflächen, Kunststoffbeläge und verwendete Kleber müssen hitzebeständig sein (bis mindestens 100 °C).

• Vergewissern Sie sich, dass die Möbel gerade und waagerecht stehen und dass sie vor der Installation des Geräts fixiert sind.
• Kleiden Sie den Schrank, in dem der Ofen installiert wird, nicht mit Hitzeschutzmatten aus.
• Das Gerät darf zur Vermeidung von Überhitzung nicht hinter dekorativen Türen installiert werden.
  • Die Abstände in der Einbauskizze sind in mm angegeben.

Vorbereitung des Mobiliars, auf dem das Gerät installiert werden soll (Abbildungen 2-3-4)

• Das Gerät ist für den Einbau in handelsübliche Arbeitsplatten vorgesehen. Zwischen dem Gerät und den Küchenwänden und -möbeln ist ein Sicherheitsabstand einzuhalten. (Abbildung 2-3)
• Der Freiraum, in dem das Gerät auf der Arbeitsfläche platziert werden soll, ist gemäß den in Abbildung 2-3 angegebenen Abmessungen zu schneiden.
• * Wenn sich oberhalb des Gerätes keine Dunstabzugshaube befindet, halten Sie einen Abstand von 750 mm von der Kochfeldoberfläche zu den Möbeln ein.
• Wenn eine Abdeckung/Abzugshaube vorhanden ist, halten Sie einen Abstand für die Einbauhöhe, wie in der Bedienungsanleitung der Abdeckung/Abzugshaube beschrieben, ein.
  •** Der Mindestabstand zwischen den Schränken muss der Breite des Herdes entsprechen.
• Im hinteren Bereich des Küchenmöbels muss zur Gewährleistung einer ausreichenden Belüftung eine Öffnung mit den in Abbildung 2 angegebenen Abmessungen ausgeschnitten werden.
  •Die Steckdose muss sich im Bereich A/Abbildung 2 oder außerhalb des Schrankes befinden.
  •Die Dicke der Arbeitsplatte muss mindestens 28 mm betragen. (Abbildung 4a)

Belüftung

- Die Belüftung wirkt sich direkt auf die Heizleistung des Geräts aus Selbst wenn bei den ersten Inspektionen kein Problem festgestellt wird, können Bedenken der Kunden aufgrund der Leistungsverluste beim Kochen über längere Zeiträume auftreten, wenn keine korrekten Lüftungsabstände vorhanden sind.

- Mindestabstand von 15 mm einzuhalten (Abbildung 4b), um eine ausreichende Belüftung zu gewährleisten. Zusätzlich ist im Boden des Möbelgehäuses, in dem der Ofen aufgestellt wird, ein Querschnitt mit den Abmessungen 35x500 mm zu belassen. (Abbildung 2)

Installation des Geräts

Elektrischer Anschluss

- Schließen Sie das Gerät an eine geerdete Schutzkontaktsteckdose/Leitung an, die mit einer Sicherung passender Kapazität abgesichert ist – schauen Sie sich dazu die “Technische Daten”-Tabelle an. Lassen Sie durch einen qualifizierten Elektriker eine Erdung vornehmen, wenn Sie das Gerät mit oder ohne Transformator verwenden. Der Hersteller haftet nicht bei Schäden, die durch den Einsatz des Gerätes ohne vorschriftsmäßige Erdung entstehen.

- Trennen Sie das Gerät vollständig von der Stromversorgung, bevor Sie an der Elektroinstallation arbeiten. Es besteht Stromschlaggefahr.

- Das Gerät darf nur von einer autorisierten Fachkraft an das Stromnetz angeschlossen werden. Der Hersteller haftet nicht für Schäden, die durch Handlungen nicht autorisierter Dritter entstehen.

- Das Gerät sollte so installiert werden, dass es jederzeit vom Netz getrennt werden kann. Die Trennung muss entsprechend den Gebäuderichtlinien mit einem in die feste Elektroinstallation integrierten Schalter oder einer Sicherung ausgeführt werden

- Die Rückseite des Ofens und die Unterseite des Kochfelds werden heiß, wenn es verwendet wird. Stellen Sie sicher, dass der elektrische Anschluss nicht mit der Rückseite in Kontakt kommt, da sonst die Verbindungen beschädigt werden können.

- Das Verbindungskabel darf nicht geklemmt, verbogen oder eingeklemmt werden und darf nicht mit heißen Teilen der Geräte in Berührung kommen. Sie können dazu führen, dass die Geräte kurzschließen und

durch das Schmelzen des Kabels Feuer fangen. Wenn das Netzkabel beschädigt ist, muss es von einem qualifizierten Elektriker ersetzt werden. Andernfalls besteht die Gefahr eines Stromschlags, eines Kurzschlusses oder eines Brandes!

- Der Stecker des Netzkabels sollte nach der Installation leicht zugänglich sein (jedoch nicht über den Kochfeldern).

- Bei der Verkabelung müssen Sie die nationalen/lokalen elektrischen Vorschriften einhalten und eine für die Geräte geeignete Steckdose/Leitung und einen Stecker verwenden. Wenn die Leistungsgrenzen des Produkts die Strombelastbarkeit der Steckdose/Leitung überschreiten, müssen Sie das Produkt direkt an die feste elektrische Installation anschließen, ohne die Steckdose/Leitung zu verwenden.

- Stellen Sie sicher, dass der Sicherungswert mit dem Produkt kompatibel ist.

- Der Anschluss muss den im jeweiligen Land geltenden Vorschriften entsprechen.

- Die Daten der Netzversorgung müssen mit den auf dem Typenschild des Produkts angegebenen Daten übereinstimmen. Möglicherweise sehen Sie das Typenschild des Kochfelds auf der Unterseite des Kochfelds und öffnen die Ofentür, um das Typenschild des Ofens zu sehen.

- Das Netzkabel des Gerätes muss den Angaben der "Technische Daten"-Tabelle entsprechend gewählt werden.

- Falls Netzanschluss nicht vollständig getrennt werden kann, muss ein Trennschalter (Sicherung, Netzschalter oder dergleichen) mit mindestens 3 mm Kontaktabstand zwischengeschaltet werden. Die Installationsvorschriften nach IEE sind einzuhalten. Bei Nichtbeachtung kann es zu Betriebsstörungen und zum Erlöschen der Garantie kommen.

- Wir empfehlen eine zusätzliche Absicherung mit Fehlerstromschutzschalter (FI-Schutzschalter).

Wenn das Produkt mit Kabel hergestellt wird:

- Schließen Sie das Produktkabel wie unten angegeben an die Stromversorgung an: Wenn Ihr Netzkabeltyp 3-Leitertyp ist, für 1-phasigen Anschluss:

Wenn Ihr Netzkabeltyp 5-Leitertyp ist, für 3-phasigen Anschluss:

Wenn das Produkt ohne Kabel hergestellt wird:

Wählen Sie bitte entsprechend der Elektroinstallation bei Ihnen zu Hause ein Netzkabel aus der Tabelle „Technische Daten“. Die Länge des Netzkabels darf aus Sicherheitsgründen nicht mehr als 2 m betragen.

• Öffnen Sie die Anschlussabdeckung mit einem Schraubendreher.
• Stecken Sie das Netzkabel durch die Kabelklemme unter dem Anschluss; befestigen Sie es mit der an der Kabelklemmkomponente integrierten Schraube am Hauptgerät.

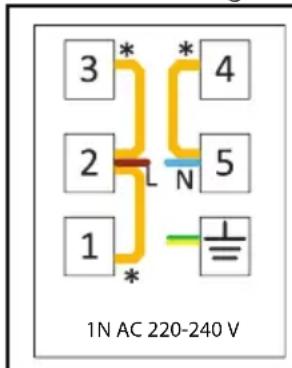

• Schließen Sie die Kabel gemäß Anschlussdiagramm an:

3* 4 2 N 5 1 1N AC 220-240 V

3 L3 4 2 L2 N 5 1 L1 3N AC 380-415 V

* Kupferbrücke Wenn Ihr Netzkabeltyp 3-Leitertyp ist, für 1-phasigen Anschluss:

- Grüner/gelber Draht = (E) (Erdung) Wenn Ihr Netzkabeltyp 5-Leitertyp ist, für 3-phasigen Anschluss:

- Nach Abschluss der Verkabelung schließen Sie die Anschlussabdeckung.

- Das Netzkabel darf nicht unter dem Ofen oder zwischen Ofen und Möbel eingeklemmt oder verbogen werden.

Brandschutzvorkehrungen

• Stellen Sie sicher, dass die elektrische Verbindung richtig in die Steckdose eingesteckt ist und keine Funken erzeugt.
• Betreiben Sie das Gerät nicht mit beschädigten Netzkabeln oder Verlängerungskabeln, verwenden Sie ausschließlich Originalkabel.
• Vergewissern Sie sich, dass die Steckdose, an die das Gerät angeschlossen wird, nicht feucht ist.

Platzierung und Befestigung des Kochfelds (Abbildungen 5-6-7-8)

• Nachdem Sie den Installationsort der Geräte vorbereitet haben, drehen Sie das Kochfeld auf den Kopf und stellen Sie ihn auf eine flache Oberfläche.
• Bringen Sie die mit dem Gerät mitgelieferte Dichtung um das Kochfeld herum so an, dass sie sich 1-2 mm innerhalb der Außenkante des Glases befindet, wie in Abbildung 5 dargestellt. Stellen Sie sicher, dass zwischen beiden Enden und zwischen Glas und Dichtung kein Spielraum bleibt.
• Schrauben und befestigen Sie die mit dem Gerät gelieferten Montagefedern, indem Sie sie in ihren Sitz am unteren Gehäuse des Kochfelds einrasten lassen, wie in Abbildung 6 dargestellt. (Bei einigen Modellen können diese Federn ab Werk am Gerät befestigt werden).
• Drehen Sie das Kochfeld erneut und richten Sie ihn an der Arbeitsplatte aus und stellen Sie ihn dann auf die Arbeitsplatte. Der Kocher muss durch die Federn auf die Arbeitsplatte gestellt werden, und er muss leicht zu befestigen sein.
• Achten Sie darauf, dass das Kochfeld und die Arbeitsplatte parallel sind, wenn Sie den Herd auf die Arbeitsplatte stellen. Wenn sie nicht parallel ist, schließen Sie die mit dem Gerät gelieferten zusätzlichen Installationsklemmen an, wie in Abbildung 8 gezeigt. Abbildung 8 zeigt die möglichen Einbauorte der Klemmen. (Die Positionen,

an denen die Klemmen angebracht werden können, können je nach Produktmodell variieren. Sie können entsprechend den Befestigungslöchern an Ihrem Kochfeld anschließen.) Stellen Sie die Parallelität sicher, indem Sie die Klemmen an den entsprechenden Stellen anbringen. Die Art und Menge der mit dem Produkt gelieferten Klemmen kann je nach Produktmodell variieren.

Herstellen der Kochfeld-Ofen-Verbindung und Platzieren und Befestigen des Ofens (Abbildung 9a-9b-10)

• Verbinden Sie den Ofen mit der Stromversorgung.
• Schieben Sie den Ofen zentriert mit mindestens zwei Personen bis zur Hälfte in den Schrank.
• Wenn Ihr Kochfeldtyp vitrokeramisch ist: Das Kochfeld verfügt über eine Steckdose und ein Erdungskabel, die an den Ofen angeschlossen werden können. Schließen Sie die Steckdose wie in Abbildung 9a gezeigt so an den Schlitz des Ofens an, dass die Farben übereinstimmen. Befestigen Sie das Erdungskabel mit der in Abbildung 9a gezeigten Schraube.
• Wenn Ihr Kochfeld Typ Induktion ist: Das Kochfeld verfügt über zwei Steckdosen und ein Erdungskabel, das an den Ofen angeschlossen werden kann. Schließen Sie die Steckdosen wie in Abbildung 9b gezeigt an den Steckplatz des Ofens an. Befestigen Sie das Erdungskabel mit der in Abbildung 9b gezeigten Schraube.
• Stellen Sie den Ofen vollständig in den Schrank.
• Befestigen Sie den Ofen mit den mitgelieferten Schrauben an den Möbeln. (Abbildung 10)
• Überprüfen Sie am Ende der Installation, ob die Schrauben richtig angezogen sind und ob das Produkt fest sitzt. Wenn der Ofen nicht gemäß den Anweisungen installiert wird und die Schrauben nicht richtig angezogen sind, besteht die Gefahr eines Kippens während des Gebrauchs.
• Schalten Sie nach der Installation die Stromversorgung ein.
• Lesen Sie die Bedienungsanleitung für die erste Verwendung der Geräte.
• Überprüfen Sie die Funktionen der Geräte.

Letzte Kontrolle

Geräte entfernen

• Trennen Sie die Geräte von der Stromversorgung.
• Lösen Sie die Befestigungsschrauben des Ofens.v
• Ziehen Sie den Ofen mit mindestens zwei Personen bis zur Hälfte aus dem Schrank.
• Trennen Sie den Ofen und das Kochfeld.
• Den Backofen ganz herausziehen.
• Wenn das Kochfeld mit zusätzlichen Klemmen gesichert ist, schrauben Sie zuerst die Klemmen ab.
• Entfernen Sie das Kochfeld, indem Sie es von der Unterseite des Kochfelds nach oben drücken.
