Preces veids	Iebūvējama plīts (plīts virsma + cepeškrāsns)
Zīmols	Beko
Modelis	BBUM13329X
Elektroapgāde	220-240 V ~ 50/60 Hz (vienfāze) vai 380-415 V 3N~ (trīsfāze)
Maksimālā jauda	Mainīga atkarībā no pieslēguma (skatīt etiķeti)
Plīts virsmas veids	Vitrokeramikas (vai indukcijas atkarībā no versijas)
Degļu skaits	4 (aptuvens)
Cepeškrāsns veids	Elektriskā, daudzfunkcionālā (aptuvens)
Cepeškrāsns tilpums	~65 litri (aptuvens)
Enerģijas klase	A (aptuvens)
Iebūvēšanas izmēri (P x A x D)	560 x 590 x 550 mm (aptuvens)
Neto svars	~45 kg (aptuvens)
Durvju materiāls	Rūdīts stikls
Tīrīšana	Ematiķis viegli tīrāms (cepeškrāsns), vitrokeramika (plīts virsma)
Drošība	Bērnu drošības bloķētājs (iespējams), automātiska izslēgšanās (iespējams)
Uzstādīšana	Nepieciešams kvalificēts elektriķis, obligāta zemēšana
Garantija	2 gadi (standarta)
Sertifikāti	CE, NF

Bieži uzdotie jautājumi - BBUM13329X BEKO

Kāds ir Beko BBUM13329X plīts barošanas spriegums?

Plīti var pieslēgt vienfāzes 220-240 V ~ 50/60 Hz vai trīsfāzes 380-415 V 3N~. Pārbaudiet etiķeti un sazinieties ar kvalificētu elektriķi.

Kā uzstādīt plīts virsmu uz darba virsmas?

Novietojiet blīvējuma lenti 1-2 mm attālumā no stikla malas, pieskrūvējiet montāžas atsperes, pēc tam novietojiet virsmu uz darba virsmas. Ja nepieciešams, izmantojiet papildu skavas, lai nodrošinātu paralēlismu.

Vai es varu izmantot plīti bez cepeškrāsns uzstādīšanas?

Nē, plīts virsma un cepeškrāsns ir paredzētas darboties kopā. Cepeškrāsns nodrošina nepieciešamo ventilāciju. Nepievienojiet virsmu bez cepeškrāsns.

Ko darīt, ja plīts virsma nesasilst?

Vispirms pārbaudiet elektroapgādi, pēc tam savienojumus starp virsmu un cepeškrāsni. Ja problēma saglabājas, sazinieties ar pilnvarotu tehniķi.

Kā tīrīt vitrokeramiku?

Izmantojiet īpašu vitrokeramikas tīrīšanas līdzekli un skrāpi. Izvairieties no abrazīvām sūkļiem, lai nesaskrāpētu virsmu.

Cepeškrāsns parāda kļūdu, ko darīt?

Skatiet instrukciju par kļūdas kodu. Var būt vainojams sensora vai ventilācijas defekts. Ja problēma saglabājas, sazinieties ar pēcpārdošanas servisu.

Kāds ir minimālais drošības attālums starp plīti un mēbelēm?

Starp plīts virsmu un augšējo skapi jābūt vismaz 750 mm, ja nav uzstādīta tvaika nosūcēja. Ievērojiet uzstādīšanas shēmā norādītos attālumus.

Kā aktivizēt bērnu drošības bloķētāju?

Procedūra ir atkarīga no modeļa. Parasti turiet nospiestu bloķēšanas taustiņu (bieži vien atslēga) 3 sekundes, līdz parādās simbols.

Vai es varu izmantot elektrības pagarinātājus?

Nē, pagarinātāju izmantošana ir aizliegta drošības apsvērumu dēļ. Pievienojiet plīti tieši īpašai zemētai kontaktligzdai.

Kur atrast manas ierīces sērijas numuru?

Sērijas numurs ir uz etiķetes cepeškrāsns sānos pēc durvju atvēršanas, kā arī uz datu plāksnītes zem plīts virsmas.

LIETOŠANAS INSTRUKCIJA BBUM13329X BEKO

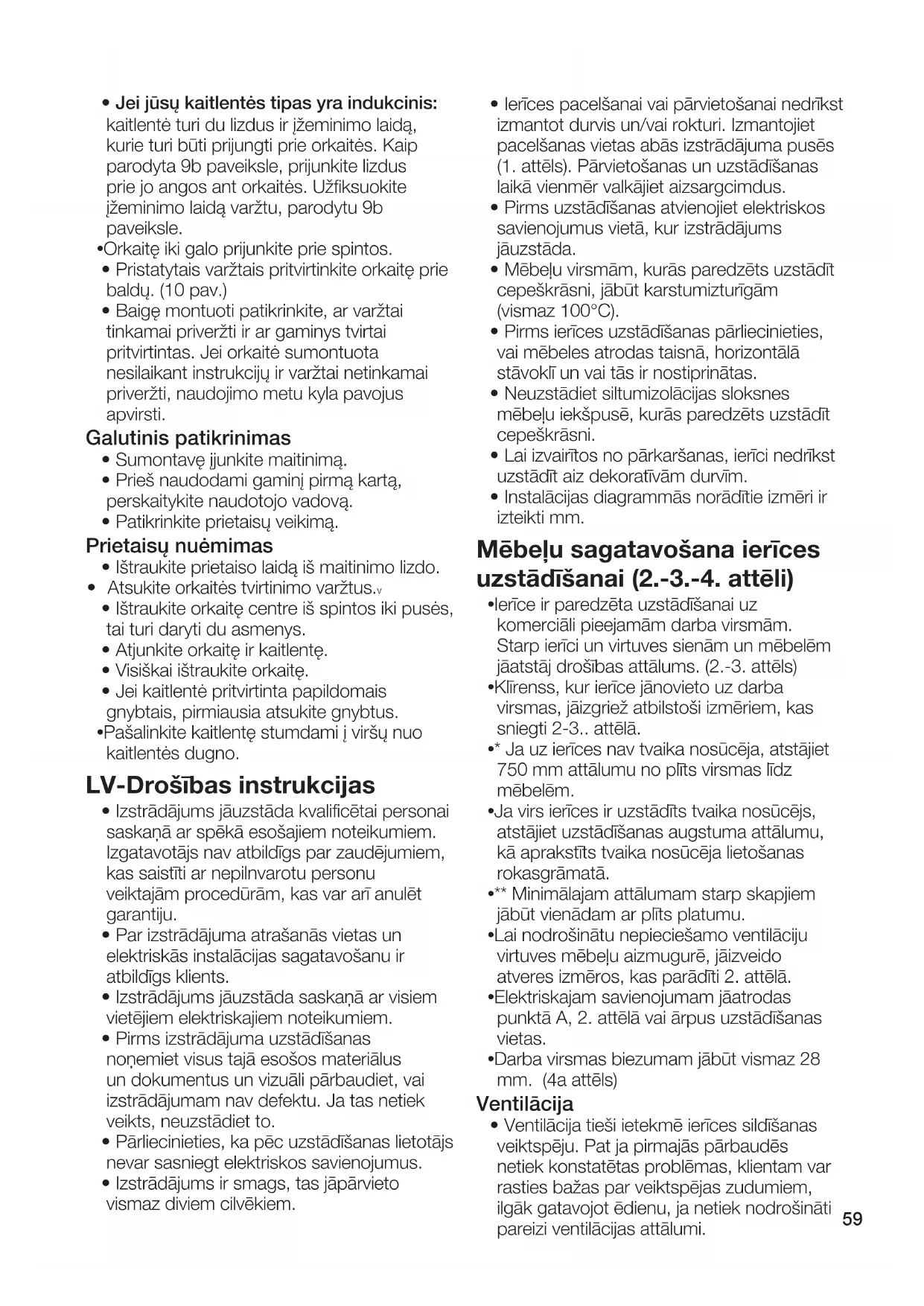

LV-Drošības instrukcijas

- Izstrādājums jāuzstāda kvalificētai personai saskaṇā ar spēkā esošajiem noteikumiem. Izgatavotājs nav atbildīgs par zaudējumiem, kas saistīti ar nepilnvarotu personu veiktajām procedūrām, kas var ari anulēt garantiju.

- Par izstrādājuma atrašanās vietas un elektriskās instalācijas sagatavošanu ir atbildīgs klients.

- Izstrādājums jāuzstāda saskaṇā ar visiem vietējiem elektriskajiem noteikumiem.

- Pirms izstrādājuma uzstādīšanas noņemiet visus tajā esošos materiālus un dokumentus un vizuāli pārbaudiet, vai izstrādājumam nav defektu. Ja tas netiek veikts, neuzstādiet to.

- Pārliecinieties, ka pēc uzstādīšanas lietotājs nevar sasniegt elektriskos savienojumus.

- Izstrādājums ir smags, tas jāpārvieto vismaz diviem cilvēkiem.

- lerīces pacelšanai vai pārvietošanai nedrīkst izmantot durvis un/vai rokturi. Izmantojiet pacelšanas vietas abās izstrādājuma pusēs (1. attēls). Pārvietošanas un uzstādīšanas laikā vienmēr valkājiet aizsargcimdus.

- Pirms uzstādīšanas atvienojiet elektriskos savienojumus vietā, kur izstrādājums jāuzstāda.

- Mēbeļu virsmām, kurās paredzēts uzstādīt cepeškrāsni, jābūt karstumizturīgām (vismaz 100°C).

- Pirms ierīces uzstādīšanas pārliecinieties, vai mēbeles atrodas taisnā, horizontālā stāvoklī un vai tās ir nostiprinātas.

- Neuzstādiet siltumizolācijas sloksnes mēbeļu iekšpusē, kurās paredzēts uzstādīt cepeškrāsni.

- Lai izvairitos no pārkaršanas, ierīci nedrīkst uzstādīt aiz dekoratīvām durvīm.

- Instalācijas diagrammās norādītie izmēri ir izteikti mm.

Mēbeļu sagatavošana ierīces uzstādīšanai (2.-3.-4. attēli)

- lerīce ir paredzēta uzstādīšanai uz komerciāli pieejamām darba virsmām. Starp ierīci un virtuves sienām un mēbelēm jāatstāj drošības attālums. (2.-3. attēls)

- Klīrenss, kur ierīce jānovieto uz darba virsmas, jāizgriež atbilstoši izmēriem, kas sniegti 2-3.. attēlā.

-* Ja uz ierīces nav tvaika nosūcēja, atstājiet 750 mm attālumu no plīts virsmas līdz mēbelēm.

- Ja virs ierīces ir uzstādīts tvaika nosūcējs, atstājiet uzstādīšanas augstuma attālumu, kā aprakstīts tvaika nosūcēja lietošanas rokasgrāmatā.

•** Minimālajam attālumam starp skapjiem jābūt vienādam ar plīts platumu.

• Lai nodrošinātu nepieciešamo ventilāciju virtuves mēbeļu aizmugurē, jāizveido atveres izmēros, kas parādīti 2. attēlā.

- Elektriskajam savienojumam jāatrodas punktā A, 2. attēlā vai ārpus uzstādīšanas vietas.

- Darba virsmas biezumam jäbüt vismaz 28 mm. (4a attëls)

Ventilācija

- Ventilācija tieši ietekmē ierīces sildīšanas veiktspēju. Pat ja pirmajās pārbaudēs netiek konstatētas problēmas, klientam var rasties bažas par veiktspējas zudumiem, ilgāk gatavojot ēdienu, ja netiek nodrošināti pareizi ventilācijas attālumi.

• Lai nodrošinātu pietiekamu ventilāciju, starp plīts apakšējo virsmu un krāsns augšējo sienu (4b attēls) ir pieļaujams vismaz 15 mm attālums. Turklāt mēbeļu korpusa apakšpusē, kur ievietota krāsns, jāatstāj šķērsgriezums ar izmēriem 35x500 mm. (2 attēls)

Ierīces uzstādīšana Ierīces pievienošana elektrības padevei

- Savienojiet izstrādājumu ar iezemētu kontaktligzdu/vadu tikai ar spriegumu un aizsardzību, kā norādīts “Tehniskajās specifikācijās”. Lietojot izstrādājumu ar transformatoru vai bez tā, uzticiet zemējuma uzstādīšanu kvalificētam elektriķim. Mūsu uzņēmums nav atbildīgs par jebkādām problēmām, kas rodas sakarā ar to, ka izstrādājums nav iezemēts saskaņā ar vietējiem noteikumiem.

- Pirms darbu sākšanas ar elektroinstalāciju atvienojiet izstrādājumu no elektrotīkla. Pastāv strāvas trieciena risks!

- Izstrādājumu drīkst pievienot elektrotīklam tikai pilnvarota un kvalificēta persona. Izstrādājuma garantijas laiks sākas tikai pēc pareizas uzstādīšanas. Ražotājs nav atbildīgs par zaudējumiem, kas saistīti ar nepilnvarotu personu veiktajām darbībām.

- lerīce jāuzstāda tā, lai to varētu pilnībā atvienot no elektrotīkla. Atdalīšana jāveic ar slēdzi, kas iebūvēts fiksētajā elektriskajā instalācijā saskaṇā ar būvniecības noteikumiem.

- Cepeškrāsns aizmugurējā virsma un plīts apakšējā virsma lietošanas laikā sakarst. Pārliecinieties, ka elektriskais savienojums nesaskaras ar aizmugures virsmu, pretējā gadījumā savienojumi var tikt sabojāti.

- Barošanas vadu nedrīkst saspiest, saliekt vai iespīlēt, kā arī tas nedrīkst saskarties ar cepeškrāsns karstajām daļām. Kabeļa kušanas dēļ iekārtas var izraisīt īssavienojumu un aizdegties. Ja strāvas vads ir bojāts, tas jāmaina kvalificētam elektrikim. Pretējā gadījumā pastāv elektriskās strāvas trieciena, īssavienojuma vai ugunsgrēka risks!

- Strāvas vada spraudnim pēc uzstādīšanas jābūt viegli pieejamam (bet ne virs plīts).

- Veicot elektroinstalāciju, jāievēro valsts/vietējie elektrības noteikumi un jāizmanto ierīces kontaktligzda/vads un kontaktdakša. Ja izstrādājuma jaudas ierobežojumi pārsniedz spraudņa un kontaktligzdas/līnijas strāvas slodzi, izstrādājums jāpieslēdz tieši pie fiksētās elektriskās instalācijas, neizmantojot spraudni un kontaktligzdu/līniju.

- Pārliecinieties, vai drošinātāju tips ir saderīgs ar izstrādājumu.

- Savienojumam jāatbilst valsts noteikumiem.

- Elektrotikla parametriem jāatbilst datiem, kas norādīti izstrādājumu datu plāksnītē. Plīts tipa datu plāksnīti varat redzēt uz plīts apakšas, savukārt cepeškrāsns tipa plāksnīti varat redzēt, atverot cepeškrāsns durvis.

- Jūsu izstrādājuma strāvas kabelim jāatbilst tabulā “Tehniskās specifikācijas” norādītajām vērtībām.

- Ja izstrādājums tiks tieši pievienots barošanas avotam: Ja nav iespējams atvienot visus barošanas avota polus, jāpievieno atvienošanas mezgls ar vismaz 3 mm kontakta atstarpi (drošinātāji, līnijas drošības slēdži, kontaktori), un visiem šīs atvienošanas mezgla poliem jābūt blakus (nevis iepriekš) izstrādājumam saskaņā ar IEE direktīvām. Šīs instrukcijas neievērošana var izraisīt darbības problēmas un anulēt izstrādājuma garantiju.

- leteicams veikt papildu aizsardzību ar atlikušās strāvas pārtraucēju.

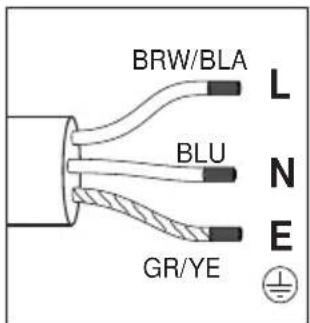

Ja izstrādājums tiek ražots ar kabeli:

- Pievienojiet izstrādājuma vadu strāvas padevei, kā norādīts zemāk:

Ja barošanas vada tips ir 3-vadītāju, 1-fāzes savienojumam:

- (BRW/BLA) brūns/melns = L (fāze)

- (BLU) zils = N (neitrāls)

- (GR/YE) zala/dzeltena dzīsla = (E) ⏚ (zemējums)

Ja barošanas vada tips ir 5-vadītāju, 3-fāžu savienojumam:

- (BRW) brūns = L1 (fāze)

- (BLA) melns = L2 (fāze)

- (GRE) pelēks = L3 (fāze)

- (BLU) zils = N (neitrāls)

- (GR/YE) zaļa/dzeltena dzīsla = (E) ⏻(zemējums)

Ja izstrādājums tiek ražots bez kabela:

Strāvas kabelis, kas noteikts mājas lapā tehniskajā tabulā, jāpieslēdz izstrādājumam, ievērojot instrukcijas. Drošības apsvērumu dēļ strāvas kabelis nedrīkst būt garāks par 2 m.

• Ar skrūvgriezi atveriet spailu bloka vāku.
• Caur kabela skavu, kas atrodas zem spailes, ievietojiet strāvas kabeli un piestipriniet to pie galvenā korpusa ar integrēto skrūvi uz kabela skavas detalas.
• Pievienojiet kabelus atbilstoši pievienotajai shēmai.

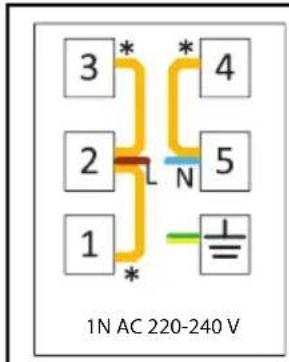

3* 4 2 N 5 1 1N AC 220-240 V

3 L3 * 4 2 L2 N 5 1 L1 3N AC 380-415 V

* Vara tilts

Ja barošanas vada tips ir 3-vadītāju, 1-fāžu savienojumam:

• brūns/melns = L (fāze)
• zils = N (neitrāls)
• zała/dzeltena dzīsla = (E) (zemējums)

Ja barošanas vada tips ir 5-vadītāju, 3-fāžu savienojumam:

• brūns = L1 (fāze)
• melns = L2 (fāze)
• pelēks = L3 (fāze)
• zils = N (neitrāls)

• zała/dzeltena dzīsla = (E) (zemējums)

• Pēc vadu savienojumu izveidošanas pabeigšanas aizveriet spaiļu bloka vāku.

• Pievienojiet strāvas kabeli strāvas padevei, novirzot to tā, lai tas nesaskartos ar izstrādājumu un netiktu saspiests starp izstrādājumu un sienu.

Profilakse pret iespējamu ugunsbīstamību!

• Pärliecinieties, ka visi elektriskie savienojumi ir droši un cieši, lai novērstu loka veidošanos.
• Nelietojiet bojātus kabelus vai pagarinātājus.
• Pārliecinieties, vai škidrums, mitrums nav elektrības pieslēguma vietā.

Plīts novietošana un nostiprināšana (5. - 6. - 7. -8. attēli)

• Pēc ierīču uzstādīšanas vietas sagatavošanas apgrieziet plīti otrādi un novietojiet to uz līdzenas virsmas.
• Piestipriniet ierīces komplektācijā iekļauto blīvējuma blīvi ap plīti tā, lai stikla ārējā mala būtu 1-2 mm iekšpusē, kā parādīts 5. attēlā. Pārliecinieties, ka starp abiem galiem, kā arī starp stiklu un starpliku nav atstarpes.
• Pieskrūvējiet un nostipriniet ierīces komplektācijā esošās montāžas atsperes, piestiprinot tās pie novietnes uz plīts apakšējā korpusa, kā parādīts 6. attēlā. (Dažos modelos šīs atsperes var būt piestiprinātas pie ierīces rūpnīcā.)
• Vēlreiz pagrieziet plīti un izlīdziniet to ar darba virsmu un pēc tam novietojiet to uz darba virsmas. Plīts, pateicoties atsperēm, jānovieto uz darba virsmas, un tā ir viegli jānostiprina.
• Pārliecinieties, vai plīts un darba virsma atrodas paralēli, novietojot plīti uz darba virsmas. Ja tās nav paralēlas, pievienojiet ierīces komplektācijā iekļautās papildu uzstādīšanas skavas, kā parādīts 8. attēlā. 8. attēlā redzamas iespējamās skavu uzstādīšanas vietas. (Skavu stiprināšanas vietas var mainīties atkarībā no izstrādājuma modela. Jūs varat tās pievienot tur, kur atrodas plīts montāžas caurumi.) Nodrošiniet paralēlu novietojumu, attiecīgajās vietās piestiprinot skavas. Skavu tips un daudzums, kas iekļauts izstrādājuma komplektā, var atšķirties atkarībā no izstrādājuma modela.

Plīts-cepeškrāsns savienojuma izveidošana, cepeškrāsns ievietošana un piestiprināšana (9a-9b-10. attēls)

- Pievienojiet cepeškrāsni elektrības padevei.

- Nemot palīgā vēl vismaz divus cilvēku, virziet cepeškrāsni skapī pa vidu vismaz līdz pusei.

- Ja jūsu plīts tips ir vitroceramic: Plītij ir kontaktrozete un zemējuma kabelis, kas ir jāpievieno cepeškrāsnij. Kā parādīts 9a. attēlā, pievienojiet kontaktrozeti attiecīgajā cepeškrāsns ligzdā, lai krāsas būtu atbilstošas. Ar skrūvi piestipriniet zemējuma kabeli, kā parādīts 9a. attēlā.

- Ja jūsu plīts tips ir indukcijas: Plītij ir divas kontaktligzdas un zemējuma kabelis, kas jāpievieno krāsnij. Kā parādīts 9.b attēlā, pievienojiet kontaktligzdas tās krāsns spraugai. Piestipriniet zemējuma kabeli ar skrūvi, kas parādīta 9.b attēlā.

- Pilnībā iebīdiet cepeškrāsni skapītī.

- Piestipriniet cepeškrāsni pie mēbelēm, izmantojot pievienotās skrūves. (10. attēls)

- Uzstādīšanas beigās pārbaudiet, vai skrūves ir pareizi pievilktas un vai izstrādājums ir stingri nostiprināts. Ja cepeškrāsns nav uzstādīta saskaņā ar instrukcijām un skrūves nav pareizi pievilktas, lietošanas laikā pastāv risks to apgāzt.

Galīgā pārbaude

• Pēc uzstādīšanas ieslēdziet strāvas padevi.
• Pirms pirmās lietošanas reizes izlasiet ierīču lietotāja rokasgrāmatu.
• Pārbaudiet ieriču funkcijas.

leriču noņemšana

• Atvienojiet ierīces no elektrotīkla.
• Izskrūvējiet cepeškrāsns stiprinājumu stiprinājuma skrūves.v
• Nemot palīgā vismaz vēl divus cilvēkus, izvelciet cepeškrāsni no skapīša līdz pusei.
• Atvienojiet cepeškrāsni un plīti.
• Pilnībā izvelciet cepeškrāsni.
• Ja plīts ir papildus piestiprināta ar skavām, vispirms atskrūvējiet skavas.
• Nonemiet plīti, spiežot uz augšu no plīts apakšas.
