LIETOŠANAS INSTRUKCIJA FBE62120XDN BEKO

Lietošanas rokasgrāmata

paldies, ka izvēlējāties Beko izstrādājumu. Mēs vēlamies, lai jūsu izstrādājums, kas ražots ar augstu kvalitāti un tehnoloģijām, piedāvātu jums vislabāko efektivitāti. Tāpēc pirms izstrādājuma lietošanas rūpīgi izlasiet šo rokasgrāmatu un jebkuru citu sniegto dokumentāciju.

Nemiet vērā visu lietotāja rokasgrāmatā sniegto informāciju un brīdinājumus. Tādā veidā jūs sevi un savu izstrādājumu pasargāsit no iespējamiem riskiem.

Saglabājiet lietotāja rokasgrāmatu. Ja jūs nododiet izstrādājumu kādam citam, dodiet to līdzi. Jūsu izstrādājuma garantijas nosacījumi, lietošanas un problēmu novēršanas metodes ir norādītas šajā rokasgrāmatā.

Simboli un to apraksti lietotāja rokasgrāmatā:

Svarīga informācija vai noderīgi lietošanas padomi.

Izlasiet lietotāja rokasgrāmatu.

Brīdinājums par karstu virsmu.

PAZINOJU Apdraudējums, kas var radīt materiāla kaitējumu izstrādājumam vai tā videi. MS

Saturs

1 Drošības noteikumi.... 52

1.1 Paredzētais lietojums ..... 52
1.2 Bērnu, neaizsargāta cilvēka un 52 mājdzīvnieku drošība ....
1.3 Elektriskā drošība.... 53
1.4 Drošība, strādājot ar gāzi.... 55
1.5 Transportēšanas drošība.... 57
1.6 Instalācijas Drošība.... 57
1.7 Lietošanas Drošība 59
1.8 Brīdinājumi par Temperatūru...... 59
1.9 Piederumu lietošana 60
1.10 Gatavošanas drošība 60
1.11 Apkopes un Tīrīšanas Drošība ..... 62

2 Vides instrukcijas.... 62

2.1 Atkritumu direktīva.... 62
2.1.1 Atbilstība WEEE direktīvai un 62 atkritumu utilizācijai ......
2.2 Informācija par iepakojumu...... 62
2.3 Ieteikumi Enerğijas Taupīšanai .... 63

3 Jūsu izstrādājums.... 63

3.1 Izstrādājuma ievads.... 63
3.1.1 Gatavošanas ierīce 63
3.1.2 Plīts sadala.... 64
3.2 Cepeškrāsns vadības paneļa 64 ieviešana ....
3.3 Cepeškrāsns darbības funkcijas .. 65

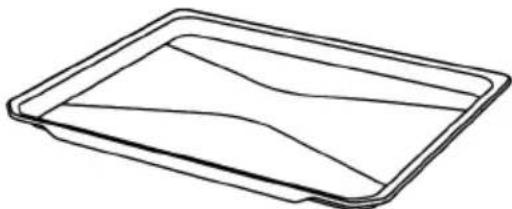

3.4 Produktu piederumi.... 65
3.5 Produkta piederumu 66 izmantošana....
3.6 Tehniskās specifikācijas.... 69

4 Uzstādīšana.... 72

4.1 Pareizā vieta uzstādīšanai...... 72
4.2 Elektriskais savienojums 74
4.3 Gāzes pieslēgums.... 75
4.4 Produkta izvietošana 78

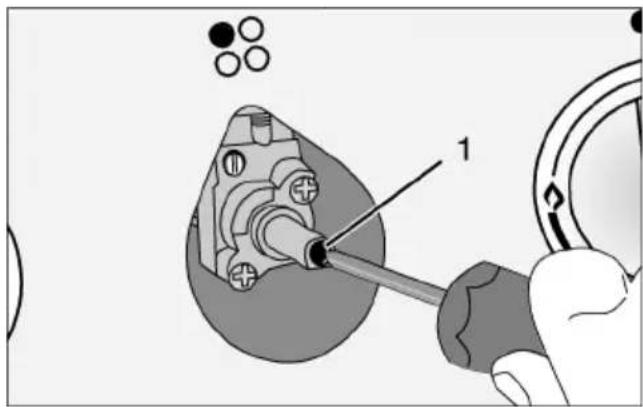

4.5 Gāzes konversija 79

5 Pirmā Lietošana.... 81

5.1 Sākotnējā tīrīšana.... 81

6 Plīts virsmas izmantošana ...... 82

6.1 Vispārējā informācija par plīts 82 virsmas lietošanu ....

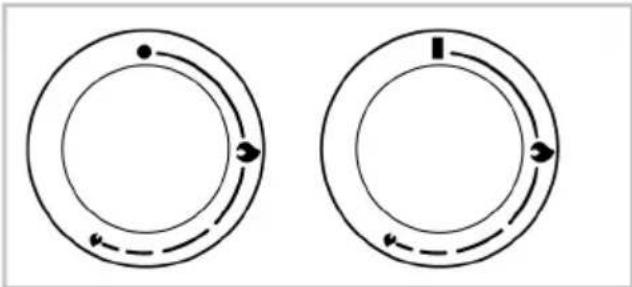

6.2 Plīts virsmu darbība 83

7 Cepeškrāsns izmantošana ...... 84

7.1 Vispārīga informācija par 84 cepeškrāsns lietošanu......
7.2 Cepeškrāsns vadības ierīces 84 darbība....

8 Vispārīga informācija par ēdienu 85 cepšanu....

8.1 Vispārīgi brīdinājumi par cepšanu 85 cepeškrāsnī....
8.1.1 Konditorejas izstrādājumi un 86 cepeškrāsns ēdieni ....
8.1.2 Gaļa, zivis un mājputni...... 88
8.1.3 Grils 88
8.1.4 Pārtikas pārbaude.... 89

9 Apkope un tīrīšana 90

9.1 Vispārīga tīrīšanas informācija... 90
9.2 Tīrīšanas piederumi.... 92
9.3 Plīts virsmas tīrīšana.... 92
9.4 Vadības Paneļa Tīrīšana ...... 93
9.5 Cepeškrāsns iekšpuses 93 (gatavošanas zonas) tīrīšana.....
9.6 Viegla tīrīšana ar tvaiku.... 94
9.7 Cepeškrāsns Durvju Tīrīšana..... 94

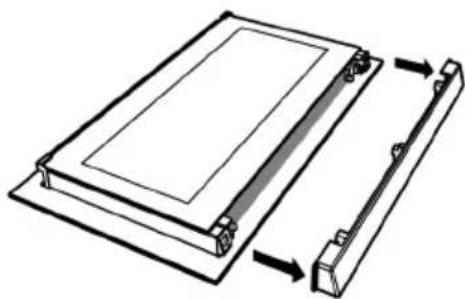

9.8 Cepeškrāsns durvju iekšējā 95 stikla nonemšana ....
9.9 Cepeškrāsns Lampas Tīrīšana... 96

10 Problēmu novēršana 97

1 Drošības noteikumi

• Šajā sadaļā ir ietverti drošības norādījumi, kas nepieciešami, lai novērstu miesas bojājumu vai materiālu bojājumu risku.
• Ja izstrādājums tiek nodots kādai citai personīgai lietošanai vai lietotai izmantošanai, jānodod arī lietotāja rokasgrāmata, produkta etiketes un citi attiecīgie dokumenti un detaļas.
• Mūsu uzņēmums nav atbildīgs par bojājumiem, kas var rasties, ja netiek ievēroti šie norādījumi.
• Neievērojot šos norādījumus, garantija zaudē spēku.
• Uzstādīšanas un remonta darbus vienmēr veic ražotājs, pilnvarotais serviss vai importētāja uzņēmuma nozīmēta persona.
• Izmantojiet tikai oriğinālās rezerves daļas un piederumus.
• Nelabojiet vai nemainiet nevienu izstrādājuma sastāvdaļu, ja vien tas nav skaidri norādīts lietotāja rokasgrāmatā.
• Neveiciet izstrādājumā tehniskas izmaiņas.

1.1 Paredzētais lietojums

• Šis produkts ir paredzēts lietošanai mājās. Tas nav piemērots komerciālai lietošanai.
• Nelietojiet izstrādājumu dārzos, balkonos vai citā āra vidēs. Šis produkts ir paredzēts lietošanai mājsaimniecībās un veikalu, biroju un citu darba vidi personāla virtuvēs.

- BRĪDINĀJUMS: Šis izstrādājums ir jāizmanto tikai ēdiena gatavošanai. To nedrīkst izmantot dažādiem mērkiem, piemēram, telpas sildīšanai.

- Cepeškrāsni var izmantot pārtikas atkausēšanai, cepšanai un grilēšanai.

- Šo izstrādājumu nedrīkst izmantot plākšņu sildīšanai, žāvēšanai, uz roktura uzkarinot dvielus vai drēbes.

1.2 Bērnu, neaizsargāta cilvēka un mājdzīvnieku drošība

- Šo izstrādājumu var lietot bērni no 8 gadu vecuma un cilvēki, kuriem ir nepietiekami attīstītas fiziskās, maņu vai garīgās prasmes vai trūkst

pieredzes un zināšanu, ja vien viņi netiek uzraudzīti vai apmācīti par izstrādājuma drošu lietošanu un bīstamību.

• Bērni nedrīkst spēlēties ar ierīci. Tīrīšanu un lietotāju apkopi nedrīkst veikt bērni, ja vien kāds viņus neuzrauga.
• Šo izstrādājumu nedrīkst lietot cilvēki ar ierobežotām fiziskām, maņu vai garīgajām spējām (ieskaitot bērnus), ja vien viņi netiek uzraudzīti vai nesaņem nepieciešamās instrukcijas.

- Bērni ir jāuzrauga, lai pārliecinātos, ka viņi nespēlējās ar izstrādājumu.

- Elektriskās ierīces un/vai izstrādājumi ar gāzi ir bīstami bērniem un mājdzīvniekiem. Bērni un mājdzīvnieki nedrīkst rotaļāties ar izstrādājumu, kāpt uz tā vai iekļūt tajā.

- Nelieciet uz izstrādājuma priekšmetus, kurus bērni var aizsniegt.

- Pagrieziet katlu un pannu rokturus uz letes pusi, lai bērni nevarētu tos satvert un apdedzināties.

- BRĪDINĀJUMS: Lietošanas laikā izstrādājuma pieejamās virsmas ir karstas. Sargāt bērnus no izstrādājuma.

- Glabājiet iepakojuma materiālus bērniem nepieejamā vietā. Pastāv savainošanās un nosmakšanas risks.

- Kad durvis ir atvērtas, nelieciet uz tām smagus priekšmetus un neļaujiet bērniem sēdēt uz tām. Jūs varat izraisīt cepeškrāsns apgāšanos vai sabojāt durvju enģes.

- Pirms nolietotu un nederīgu izstrādājumu izmešanas:

1. Atvienojiet strāvas kontaktdakšu un izņemiet to no kontaktligzdas.

2. Nogrieziet strāvas kabeli un atvienojiet to ar kontaktdakšu no izstrādājuma.

3. Veiciet piesardzības pasākumus, lai novērstu bērnu iekļūšanu izstrādājumā.

4. Neļaujiet bērniem spēlēties ar izstrādājumu, kad tas atrodas dīkstāves režīmā.

1.3 Elektriskā drošība

- Pievienojiet izstrādājumu iezemētai kontaktligzdai, kuru aizsargā drošinātājs, kas atbilst pašreizējiem parametriem, kas norādīti datu plāksnītē. Lieciet zemējuma uzstādīšanu veikt kvalificētam elektrikim. Nelietojiet

izstrādājumu bez zemējuma saskaṇā ar vietējiem/nacionālajiem noteikumiem.

• lerīces kontaktdakša vai elektriskais savienojums atrodas viegli pieejamā vietā. Ja tas nav iespējams, elektriskajā instalācijā, kurai izstrādājums ir pievienots, jābūt mehānismam (drošinātājam, slēdzim, atslēgai, slēdzim utt.), ievērojot elektriskos noteikumus un atdalot visus polus no tīkla.
• Pirms remonta, apkopes un tīrīšanas atvienojiet izstrādājumu no tīkla vai izslēdziet drošinātāju.
• Pievienojiet izstrādājumu kontaktligzdai, kas atbilst sprieguma un frekvences vērtībām, kas norādītas datu plāksnītē.
• Ja jūsu izstrādājumam nav kabeļa, izmantojiet tikai savienojuma kabeli, kas aprakstīts sadaļā "Tehniskās specifikācijas".

• Nepievienojiet strāvas kabeli zem un aiz izstrādājuma. Nelieciet smagu priekšmetu uz strāvas kabeļa. Strāvas kabeli nedrīkst saliekt, saspiest un nonākt saskarē ar jebkuru siltuma avotu.

• Pārliecinieties, ka strāvas kabelis nav iestrēdzis, pēc izstrādājuma novietošanas vietā pēc montāžas vai tīrīšanas.

• Cepeškrāsns aizmugurējā virsma klūst karsta, kad tā tiek izmantota. Gāzes savienojumi un/vai elektrības kabeli nedrīkst pieskarties izstrādājuma aizmugurējai virsmai. Pretējā gadījumā tas var tikt bojāts.
• Nelieciet elektriskos kabeļus cepeškrāsns durvīs un nelieciet tos virs karstām virsmām. Pretējā gadījumā kabeļa izolācija var izkust un izraisīt ugunsgrēku īssavienojuma dēļ.
• Izmantojiet tikai oriğinālo kabeli. Neizmantojiet pārgrieztus vai bojātus kabeļus.
• Izstrādājuma darbināšanai neizmantojiet pagarinātāju vai multifiksatoru.

• Lai izmantotu apstiprinātu adapteri gadījumos, kad nepieciešams izmantot pārveidotāja adapteri (kontaktdakšas tipam), sazinieties ar pilnvaroto servisa centru vai importētāju.

• Ja strāvas līnijas garums ir nepietiekams, sazinieties ar importētāju vai pilnvaroto servisa centru.

• Pārnēsājamie barošanas avoti vai vairāki kontaktdakši var pārkarst un aizdegties. Uzglabājiet vairākas kontaktdakšas un pārnēsājamos strāvas avotus tālu no izstrādājuma.
• Ja strāvas kabelis ir bojāts, tas jāmaina ražotājam, pilnvarotam servisam vai personai, kuru norāda importētāja uzņēmums, lai novērstu iespējamos riskus.
• BRĪDINĀJUMS: Pirms cepeškrāsns lampas nomaiņas noteikti atvienojiet izstrādājumu no elektrotīkla, lai izvairītos no elektriskās strāvas trieciena. Atvienojiet izstrādājumu no strāvas avota vai izslēdziet drošinātāju to kārbā.

Ja jūsu izstrādājumam ir strāvas kabelis un kontaktdakša:

- Nekad neievietojiet produkta kontaktdakšu salauztā, valīgā vai no kontaktligzdas izņemtā kontaktdakšā. Pārliecinieties, ka kontaktdakša ir pilnībā ievietota kontaktligzdā. Pretējā gadījumā savienojumi var pārkarst un izraisīt ugunsgrēku.

• Neievietojiet ierīci spraudņos, kas ir taukaini, netīri vai potenciāli pakļauti ūdens iedarbībai (piemēram, netālu no darba virsmas, kur var izplūst ūdens). Pretējā gadījumā pastāv īssavienojuma un elektrotraumas risks.
• Nekad nepieskarieties spraudnim ar mitrām rokām!
• Izvelciet kontaktdakšu no kontaktligzdas, izmantojot kontaktdakšas korpusu, nevis pašu vadu.

1.4 Drošība, strādājot ar gāzi

- BRĪDINĀJUMS: Gāzes plīts produktu lietošana izraisa tādu vielu veidošanos, kuras telpā izdalās siltuma, mitruma un sadegšanas rezultātā. Pārliecinieties, ka virtuve ir labi vēdināta, it īpaši, ja lietojat izstrādājumu: Turiet dabiskās ventilācijas atveres atvērtas vai uzstādiet mehānisku ventilācijas ierīci (mehānisko nosūcēju/pārsegu). Intensīvai izstrādājuma ilgstošai lietošanai var būt nepieciešama papildu ventilācija: Piemēram, loga atvēršana vai efektīvāka

ventilācija, mehāniskās ventilācijas ierīces līmeņa paaugstināšana, ja tāda ir, utt.

- Šis izstrādājums jāizmanto telpā, kurā ir pareizi noregulēts un funkcionējošs oglekļa monoksīda sensors. Pārliecinieties, ka oglekļa monoksīda sensors darbojas pareizi, un bieži veiciet sensora apkopi. Oglekļa monoksīda sensors jānovieto ne tālāk kā 2 metru attālumā no izstrādājuma.

- Šīs ierīces iestatīšanas nosacījumi ir norādīti uz etiketes (vai uz datu plāksnītes)

- Gāzes ēdiena gatavošanas produktiem ir nepieciešama pareiza sadegšana. Nepilnīgas sadegšanas gadījumā var veidoties oglekļa monoksīds (CO). Oglekļa monoksīds ir bezkrāsaina, bez smaržas un ļoti toksiska gāze, kurai ir letāla iedarbība pat ļoti mazās devās. Jūs varat saprast, ka gāze deg labi, ja liesmas ir nepārtrauktas un zilas. Ja liesmas ir vilņotas, sagrieztas un intensīvi dzeltenas, gāze nedeg labi.

- Regulāri jāpārbauda, vai gāzes virtuves produkti un sistēmas darbojas pareizi. Regulators, šļūtene un tā skava ir regulāri

jāpārbauda un jānomaina ražotāja ieteiktajā terminā vai nepieciešamības gadījumā.

- Regulāri notīriet gāzes plīts zonas. Pārliecinieties, ka pēc tīrīšanas gāze deg pareizi.

- Nelietojiet katlus, kas pārsniedz lietotāja rokasgrāmatā norādītos izmērus. Ja izmantojat lielākas pannas/katlus, nekā norādīts, tas var izraisīt saindēšanos ar oglekļa monoksīdu un tuvumā esošo virsmu un vadības pogu pārkaršanu. Izmantojot mazākas pannas/katlus, liesmas var izraisīt apdegumus.

- Informāciju par gāzes avārijas tālruņu numuriem un drošības pasākumiem gāzes smakas gadījumā pieprasiet no sava vietējā gāzes piegādātāja.

- Neizmantojiet atklātu uguni vai nesmēkējiet. Nelietojiet elektriskās pogas (piemēram, lampas pogu vai durvju zvanu). Nelietojiet fiksētos vai mobilos tālruņus.

- Atveriet durvis un logus.

- Izslēdziet visus vārstus gāzes iekārtām un gāzes skaitītājam pie galvenā vadības vārsta, ja vien tas neatrodas slēgtā telpā vai pagrabā.

• Pārbaudiet visu cauruļu un savienojumu hermētiskumu. Ja joprojām sajūtat gāzes smaku, atstājiet savu mājokli.
• Brīdiniet kaimiņus.
• Zvaniet ugunsdzēsējiem. Izmantojiet tālruni ārpus mājas.
• Zvaniet pilnvarotajam servisam un gāzes sadales uzņēmumam.

1.5 Transportēšanas drošība

• Pirms izstrādājuma transportēšanas atvienojiet to no elektrotīkla un atvienojiet gāzes savienojumus.
• Izstrādājums ir smags, tas jāpārvieto vismaz diviem cilvēkiem.
• Nelietojiet durvis un/vai rokturi izstrādājuma pārvadāšanai vai pārvietošanai.
• Nenovietojiet priekšmetus uz ierīces. Pārnēsājiet ierīci vertikāli.

• Ja jums ir nepieciešams transportēt izstrādājumu, iesaiņojiet to ar burbuļplēves iepakojuma materiālu vai biezu kartonu un cieši to pielīmējiet. Lai novērstu bojājumus, stingri nostipriniet izstrādājuma kustīgās daļas.

• Pirms produkta uzstādīšanas pārbaudiet, vai transportēšanas laikā produkts nav bojāts. Bojājumu gadījumā sazinieties ar importētāju vai pilnvaroto servisa centru.

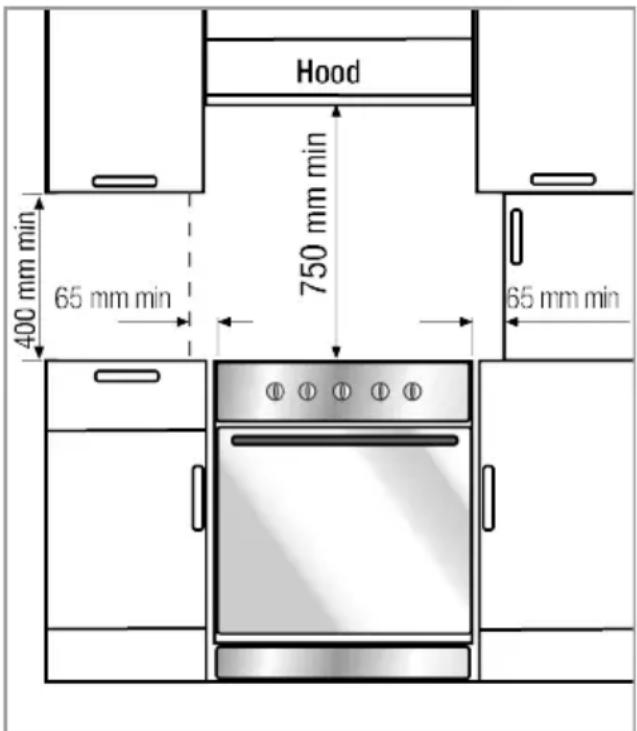

1.6 Instalācijas Drošība

- Pirms uzstādīšanas uzsākšanas izslēdziet strāvas padevi elektrotīklam, pie kura tiks pieslēgts izstrādājums, izslēdzot drošinātāju.

- Pārvietošanas un uzstādīšanas laikā vienmēr valkājiet aizsargcimdus. Pretējā gadījumā pastāv risks gūt ievainojumus no asām malām!

- Pirms izstrādājuma uzstādīšanas pārbaudiet, vai tajā nav bojājumu. Neuzstādiet ierīci, ja tā ir bojāta.

- Nekad nenovietojiet izstrādājumu uz grīdas, kas pārklāta ar paklāju. Pretējā gadījumā gaisa plūsmas trūkums zem izstrādājuma izraisīs elektrisko daļu pārkaršanu. Tas radīs problēmas ar jūsu produktu.

- Izstrādājums jānovieto tieši uz tīras, līdzenas un cietas virsmas. To nedrīkst novietot uz cokola vai pamatnes.

Produktus nedrīkst novietot uz kartona vai plastmasas plāksnēm.

- Ražojuma uzstādīšanas vietā nedrīkst atrasties tieša saules gaisma un siltuma avoti, piemēram, elektriskie vai gāzes sildītāji.

- Turiet visu izstrādājuma ventilācijas kanālu apkārtni atvērtu.

- Neuzstādiet izstrādājumu loga tuvumā. Pastāv risks, ka plīts liesma aizdegs aizkarus un uzliesmojošus materiālus ap plīti. Atverot logu, karstie trauki var apgāzties.

- Lai izvairītos no pārkaršanas, izstrādājumu nedrīkst uzstādīt aiz dekoratīviem pārsegiem.

- Gadījumos, kad aiz izstrādājumam paredzētās uzstādīšanas vietas atrodas gāzes šļūtene/caurule vai plastmasas ūdensvads, ir obligāti jānodrošina, lai starp izstrādājumu un šīm inženierkomunikācijām nebūtu kontakta. Pretējā gadījumā šļūtene/caurule var tikt saspiesta.

- Ja aiz vietas, kur tiks uzstādīts izstrādājums, ir kontaktligzda, ir jānodrošina, lai izstrādājums nesaskartos ne ar

kontaktligzdu, ne ar kontaktdakšu, kas iesprausta kontaktligzdā.

- Vietas, kur tiks uzstādīts izstrādājums, aizmugurējā vai sānu sienā nedrīkst atrasties gāzes šļūtene, plastmasas ūdens caurule un kontaktligzda. Pretējā gadījumā, darbinot plīti, tās var deformēties karstuma ietekmē, un tas var radīt drošības risku.

- Pirms jebkādu darbu uzsākšanas saistībā ar gāzes padevi, lūdzu, pārtrauciet gāzes padevi. Pastāv eksplozijas risks.

- Izstrādājuma savienojumu ar gāzes sadales sistēmu drīkst veikt tikai pilnvarota un kvalificēta persona. Neprofesionāla personāla veiktu remontu dēl pastāv eksplozijas vai saindēšanās risks.

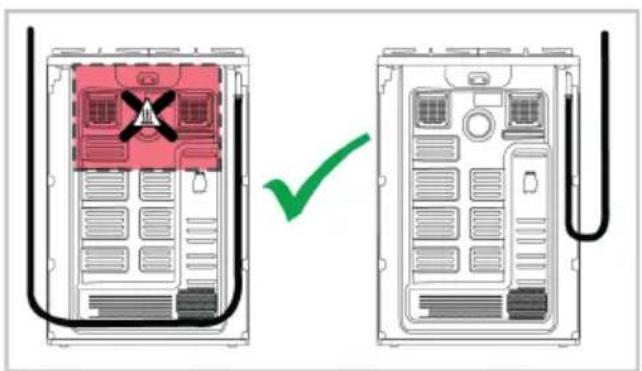

- Elastīgajai gāzes šlūtenei jābūt savienotai tā, lai tā nepieskartos kustīgajām detaļām vietā, kur tā ir novietota, un netiktu aizkerta, pārvietojoties kustīgajām detaļām (piemēram, atvilktnei). Turklāt gāzes šlūteni nevajadzētu novietot vietās, kur ir iesprūšanas iespēja.

• Gāzes šlūteni nedrīkst saspiest, salocīt, ľaut tai iestrēgt vai pieskarties tai karstām izstrādājuma daļām un izstrādājuma virtuves piederumiem. Gāzes šlūtenes bojājumu dēļ pastāv eksplozijas risks.
• Pārbaudiet, vai nav gāzes noplūdes pēc tam, kad ir izveidots jūsu izstrādājuma gāzes savienojums. Pārliecinieties, vai nav gāzes noplūdes. Nelietojiet izstrādājumu, ja tajā ir gāzes noplūde.

1.7 Lietošanas Drošība

• Pārliecinieties, vai izstrādājuma ir izslēgtas pēc katras lietošanas reizes.
• Ja izstrādājumu ilgstoši nelietosiet, atvienojiet to no tīkla vai izslēdziet strāvas padevi no drošinātāju kārbas. Aizveriet galveno gāzes krānu.
• Nelietojiet produktu, ja tas sabojājas vai tiek bojāts lietošanas laikā. Atvienojiet izstrādājumu no elektrotīkla. Sazinieties ar importētāju vai pilnvaroto servisa centru.

• Nelietojiet izstrādājumu ar noņemtu vai ieplaisājušu priekšējo durvju stiklu. Pretējā gadījumā pastāv traumu un vides bojājumu risks.

• Nekādā gadījumā neuzkāpiet uz ierīces.

• Nekad nelietojiet izstrādājumu, ja alkohola un/vai narkotiku lietošana ir traucējusi jūsu spriestspēju vai koordināciju.
• Gatavošanas zonā un ap to nedrīkst turēt viegli uzliesmojošus priekšmetus. Pretējā gadījumā tie var izraisīt ugunsgrēku.
• Cepeškrāsns rokturis nav dvieļu žāvētājs. Lietojot izstrādājumu, nepakariet uz roktura dvieļus, cimdus vai līdzīgus tekstilizstrādājumus.
• Atverot un aizverot durvis, izstrādājuma durvju eṉges kustas un var iestrēgt. Atverot/aizverot durvis, neturiet tās aiz eṉgēm.
• Šis izstrādājums nav piemērots lietošanai ar tālvadības pulti vai ārēju pulksteni.

1.8 Brīdinājumi par Temperatūru

- BRĪDINĀJUMS: Kad izstrādājums tiek lietots, izstrādājums un tā pieejamās daļas ir karstas. Jāuzmanās, lai nepieskartos izstrādājumam un sildelementiem. Bērniem, kas jaunāki par 8 gadiem, nedrīkst

pieļaut saskarsmi ar šo produktu, ja vien tie netiek pastāvīgi uzraudzīti.

• Izstrādājuma tuvumā nenovietojiet uzliesmojošus/sprādzienbīstamus materiālus, jo tā darbības laikā virsmas būs karstas.
• Atverot cepeškrāsns durtiņas gatavošanas laikā vai tās beigās, ievērojiet distanci. Tvaiks var apdedzināt roku, seju un/vai acis.
• Ekspluatācijas laikā izstrādājums ir karsts. Jāuzmanās, lai nepieskartos karstām daļām, cepeškrāsns iekšpusei un sildelementiem.
• Strādājot ar izstrādājumu, vienmēr valkājiet karstumizturīgus cimdus.
• BRĪDINĀJUMS: Ugunsbīstamība: Uz gatavošanas virsmām nenovietojiet priekšmetus.

1.9 Piederumu lietošana

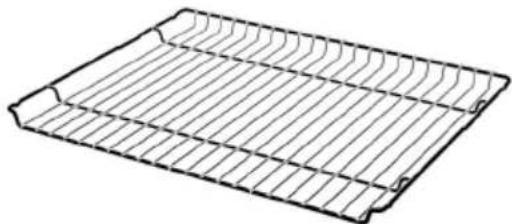

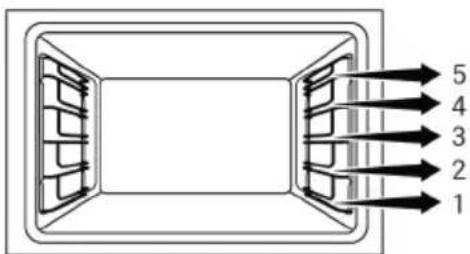

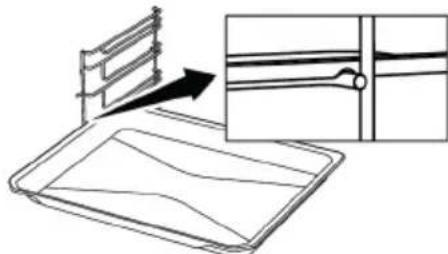

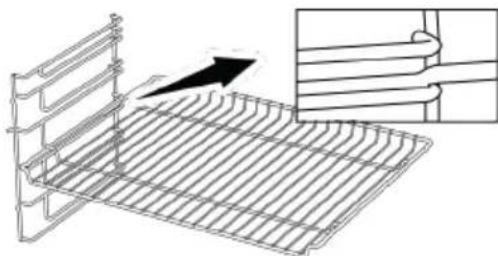

• Ir svarīgi, lai stiepļu režģis un paplāte būtu pareizi novietoti uz stiepļu plauktiem. Lai iegūtu sīkāku informāciju, skatiet sadaļu "Piederumu lietošana".
• Aizveriet cepeškrāsns durtiņas pēc tam, kad piederumi ir pilnībā iebīdīti gatavošanas

telpā, pretējā gadījumā tie var atsisties pret durvju stiklu un to sabojāt.

1.10 Gatavošanas drošība

• BRĪDINĀJUMS: Jāievēro gatavošanas process. Pastāvīgi jāievēro īstermiņa gatavošanas procesi.
• BRĪDINĀJUMS: Gatavojot cietu vai šķidru eļļu, ir bīstami atstāt plīti bez uzraudzības, jo var tikt izraisīts ugunsgrēks. NEKĀDĀ gadījumā nemēģiniet dzēst uguni ar ūdeni; atvienojiet izstrādājumu no elektrotīkla un pēc tam pārklājiet liesmas ar vāku vai ugunsdrošo drānu (utt.).
• Esiet piesardzīgs, lietojot alkoholiskos dzērienus savos traukos. Alkohols augstā temperatūrā iztvaiko un var izraisīt aizdegšanos, jo, nonākot saskarē ar karstām virsmām, tas var aizdegties.
• Ėdiena atliekas gatavošanas zonā, piemēram, ella, var aizdegties. Pirms gatavošanas notīriet šīs atliekas.
• Saindēšanās ar pārtiku risks: Neļaujiet ēdienam nostāvēties cepeškrāsnī ilgāk par 1 stundu pirms vai pēc gatavošanas.

Pretējā gadījumā var tikt izraisīta saindēšanās ar pārtiku vai slimības.

• Cepeškrāsnī nekarsējiet slēgtas formas un stikla burkas. Spiediens, kas veidojas skārda/burkā, var izraisīt tās pārsprāgšanu.
• Nenovietojiet cepšanas paplātes, traukus vai alumīnija foliju tieši cepeškrāsns apakšdaļā. Uzkrātais karstums var sabojāt cepeškrāsns apakšējo daļu.

Lietojot taukainu pergamenta papīru vai līdzīgus materiālus, ievērojiet šādus piesardzības pasākumus:

• levietojiet taukus necaurlaidīgu papīru virtuves traukā vai uz cepeškrāsns piederumiem (paplātes, stieplu režga utt.) ar ēdienu un ievietojiet uzkarsētā cepeškrāsnī.
• Lai izvairītos no riska pieskarties cepeškrāsns sildelementiem un kavēt karstā gaisa plūsmu, noņemiet visas liekās taukvielas necaurlaidīgā papīra daļas, kas karājas no piederumiem vai traukiem. Neizmantojiet pret taukiem necaurlaidīgu papīru, ja cepeškrāsns temperatūra ir augstāka par ražotāja norādīto maksimālo lietošanas temperatūru. Nekādā gadījumā

nelieciet taukus necaurlaidīgu papīru uz cepeškrāsns pamatnes.

• Uzkarsēšanas laikā nenovietojiet to uz piederumiem.

- Vienmēr nospiediet uz leju ar šķīvi vai līdzīgu priekšmetu, lai nepieļautu, ka gaisa cirkulācija cepeškrāsns iekšienē izplūst.

- Nosedziet tikai nepieciešamo virsmu paplātes iekšpusē.

- Pēc katras lietošanas reizes paplāte ir jāiztīra un jānomaina paplātei izmantotais necaurlaidīgais papīrs vai līdzīgi materiāli. Pretējā gadījumā šķidrumi, kas pil uz paplātes, var izraisīt smēkēšanu vai pat aizdegties.

- Atverot produkta vāku, rodas gaisa plūsma. Tauku necaurlaidīgs papīrs var nonākt saskarē ar sildīšanas elementiem un aizdegties.

- Ja cepšanai izmanto grilēšanas režgi, uz apakšējā režga jānovieto paplāte. Pretējā gadījumā pārtikas ella un citas sastāvdaļas, kas pil uz cepeškrāsns dibena, var radīt spēcīgus dūmus un izraisīt liesmas.

- Grilēšanas laikā aizveriet cepeškrāsns durvis. Karstas virsmas var izraisīt apdegumus!

• Grilēšanai nepiemērots ēdiens rada ugunsbīstamību. Grilējiet tikai tos ēdienus, kas ir piemēroti spēcīgai grila ugunij. Nelieciet ēdienu arī pārāk tālu grila aizmugurē. Šī ir karstākā vieta, un tauki var aizdegties.
• Novietojiet traukus plīts zonas centrā. Ṣemiet vērā, ka uguns plīts zonā ar virtuves traukiem neplūst uz virtuves trauku sānu virsmām.

1.11 Apkopes un Tīrīšanas Drošība

- Pirms izstrādājuma tīrīšanas uzgaidiet, līdz izstrādājums atdziest. Karstas virsmas var izraisīt apdegumus!

- Nekādā gadījumā nemazgājiet izstrādājumu, izsmidzinot vai uzlejot uz tā ūdeni! Pastāv elektriskās strāvas trieciena risks!

- Izstrādājuma tīrīšanai neizmantojiet tvaika tīrītājus, jo tas var izraisīt elektriskās strāvas triecienu.

- Cepeškrāsns priekšējo durvju stikla un cepeškrāsns augšējo durvju stikla (ja ar to ir aprīkota) tīrīšanai neizmantojiet asus abrazīvus tīrīšanas līdzekļus, metāla skrāpjus, skrāpjus, trauku mazgāšanas drātiņas vai balinātājus. Šie materiāli var izraisīt stikla virsmu saskrāpēšanu un bojāšanu.

2 Vides instrukcijas

2.1 Atkritumu direktīva

2.1.1 Atbilstība WEEE direktīvai un atkritumu utilizācijai

Šī ierīce atbilst ES WEEE direktīvai (2012/19/ES). Šim produktam ir elektrisko un elektronisko ierīču atkritumu klasifikācijas simbols (WEEE).

Šī ierīce ir izgatavota no augstas kvalitātes detaļām un materiāliem, kurus var atkārtoti izmantot un kas ir piemēroti atkārtotai pārstrādei. Tāpēc pēc tā kalpošanas laika beigām neatbrīvojieties no izstrādājuma kopā ar parastajiem sadzīves un citiem atkritumiem. Nogādājiet to savākšanas punktā elektrisko un elektronisko iekārtu pārstrādei. Par šiem savākšanas punktiem

varat jautāt vietējai administrācijai. Pareiza ierīces utilizācija palīdz novērst negativas sekas videi un cilvēku veselībai.

Atbilstība RoHS direktīvai:

Jūsu iegādātais izstrādājums atbilst ES RoHS direktīvai (2011/65/ES). Tas nesatur kaitīgus un aizliegtus materiālus, kas norādīti direktīvā.

2.2 Informācija par iepakojumu

lerīces iepakojuma materiāli ir ražoti no pārstrādājama materiāla saskaṇā ar valsts vides likumiem. Neatbrīvojieties no iepakojuma atkritumiem kopā ar sadzīves vai citiem atkritumiem, nogādājiet tos vietējo varas iestāžu norādītajos iepakojuma materiālu savākšanas punktos.

2.3 Ieteikumi Energijas Taupišanai

Saskaņā ar ES 66/2014 informāciju par energoefektivitāti var atrast produkta čekā, kas tiek piegādāts kopā ar produktu. Šie ieteikumi palīdzēs jums izmantot izstrādājumu ekoloģiskā un energoefektīvā veidā:

• Pirms cepšanas atkausēt sasaldētu ēdienu.
• Cepeškrāsnī izmantojiet tumšus vai emaljētus traukus, kas labāk pārvada siltumu.

• Ja tas norādīts receptē vai lietotāja rokasgrāmatā, vienmēr uzkarsējiet. Cepšanas laikā neatveriet cepeškrāsns durvis bieži.

• Lai ilgstoši ceptu ēdienu, izslēdziet izstrādājumu 5 līdz 10 minūtes pirms cepšanas beigu laika. Jūs, izmantojot atlikušo siltumu, varat ietaupīt līdz 20% elektroenerģijas.

• Centieties cepeškrāsnī pagatavot vairāk nekā vienu ēdienu vienlaikus. Jūs varat gatavot ēdienu vienlaikus, novietojot divus gatavošanas traukus uz režga plaukta. Turklāt, ja ēdienu gatavojat vienu pēc otra, tas ietaupīs energiju, jo cepeškrāsns nezaudēs siltumu.
• Izmantojiet katlus/pannas ar izmēru un vāku, kas piemērots plīts zonai. Ėdieniem vienmēr izvēlieties pareizā izmēra katlu. Nepareiza izmēra traukiem ir nepieciešama vairāk energijas.
• Glabājiet plīts virsmas cepšanas zonu un katlu pamatnes tīras. Netīrumi samazina siltuma pārnesi starp cepšanas zonu un katla pamatni.

3 Jūsu izstrādājums

Šajā sadaļā varat atrast produkta vadības panela pārskatu un pamata lietojumus. Atkarībā no izstrādājuma veida attēli un dažas funkcijas var atšķirties.

3.1 Izstrādājuma ievads

1 Plits sadaja
2 Vadības panelis
3 Rokturis
4 Durvis
5 Apakšējā dala

3.1.1 Gatavošanas ierīce

1 Lampina
2 Stieplu plaukti
3 Ventilatora motors (aiz tērauda plāksnes)
4 Apakšējais sildītājs (zem tērauda plāksnes)
5 Plaukta pozicija
6 Augšējais sildītājs
7 Ventilācijas caurumi

* Mainās atkarībā no modela. Iespējams, ka jūsu izstrādājumam nav aprikots ar lukturi, vai arī luktura tipu un novietojums var atšķirties no attēlā redzamā.

** Mainās atkarībā no modela. Jūsu izstrādājums var nebūt aprīkots ar stieplu režgi. Attēlā kā piemērs ir parādīts produkts ar stieplu plauktu.

3.1.2 Plits sadala

1 Aizmugurējā kreisā - Standarta deglis
2 Priekšējā kreisā - Ātrais deglis
3 Priekšējā labā - Papildu deglis
4 Aizmugurējā labā - Standarta deglis

LV

3.2 Cepeškrāsns vadības paneļa ieviešana

1 Termostata lampa 2 Taimera poga
3 Funkcijas izvēles poga 4 Temperatūra izvēles poga
5 Sildriņku griežpogas

Ja jūsu izstrādājumam ir vadības poga(-as), dažos modeļos šī(-ās) poga(-as) var būt tāda(-as), ka, nospiežot to(tās), tā(-as) var izklūt ārā (iegremdētas pogas). Lai iestatījumus veiktu ar šīm pogām, vispirms iespiediet atbilstošo pogu un izvelciet to. Pēc pielāgošanas vēlreiz nospiediet to un nomainiet pogu.

Funkcijas izvēles poga

Cepeškrāsns darbības funkcijas varat izvēlēties ar funkciju izvēles pogu. Lai izvēlētos, pagrieziet pa kreisi/pa labi no aizvērtās (augšējās) pozīcijas.

Temperatūras poga

Jūs varat izvēlēties temperatūru, kuru vēlaties pagatavot, izmantojot temperatūras pogu. Pagrieziet pulksteņrādītāja virzienā no aizvērtā (augšējā) stāvokļa, lai izvēlētos.

Cepeškrāsns iekšējās temperatūras indikators

Cepeškrāsns iekšējo temperatūru var saprast no temperatūras lampas.

Termostata lampiņa atrodas uz vadības panela. Termostata lampiņa iedegas, kad izstrādājums sāk darboties, un termostata lampiņa izslēdzas, kad tā sasniedz iestatīto temperatūru. Kad temperatūra cepeškrāsnī nokrītas zem iestatītās temperatūras, termostata lampiņa atkal iedegas.

Sildriņku griežpogas

Plīts virsmu var darbināt ar plīts vadības pogām. Katra poga darbina attiecīgo degli. Jūs varat secināt, kuru degli tas kontrolē, izmantojot simbolus uz vadības paneļa.

Taimeris

Varat gatavot, iestatot noteiktu gatavošanas laiku ar taimera pogu. Cipari uz pogas norāda piemērojamo

gatavošanas laiku minūtēs. Simbols ∞ norāda uz nenoteiktu gatavošanas laiku. Ja iestatāt pogu uz simbolu varat gatavot manuāli (kā vēlaties) neierobežotā laikā.

3.3 Cepeškrāsns darbības funkcijas

Funkciju tabulā ir parādītas darbības funkcijas, kuras varat izmantot savā cepeškrāsnī, un augstākā un zemākā temperatūra, ko var iestatīt šīm funkcijām. Šeit redzamo darbības režīmu secība var atšķirties no jūsu izstrādājuma izkārtojuma.

Funkcija s simbols	Funkcijas apraksts	Temperatūras diapazons (°C)	Apraksts un lietošana
	Augšējās un apakšējā sildīšana	*	Ediens tiek uzsildīts vienlaikus no augšas un apakšas. Piemērots kūkām, konditorejas izstrādājumiem vai kūkām un sautējumiem cepšanas veidnēs. Edienu gatavošana notiek ar vienu paplāti.
	Apakšējā sildīšana *		Ieslēgta tikai zemāka apkure. Tas ir piemērots edieniem, kuru apakšdaļa ir jāapbrūnina. Šī funkcija ir jāizmanto ari vienkāršai tīrīšanai ar tvaiku.
	Ventilatora atbalstīta apakšējā/augšējā sildīšana	*	Karstais gaiss, ko uzsilda augšējais un apakšējais sildītājs, tiek vienādi un atri sadalīts visā cepeškrāsnī ar ventilatoru. Edienu gatavošana notiek ar vienu paplāti.
	Pilns grils *		Lielais grils uz cepeškrāsns griestiem darbojas. Tas ir piemērots grilēšanai lielos daudzumos.
	Ventilatora atbalstīts zems grils	*	Karstais gaiss, ko uzsilda mazais grils, ar ventilatoru atri tiek izplatīts cepeškrāsnī. Tas ir piemērots mazāku daudzumu grilēšanai.
	Būsters -		Visi cepeškrāsns sildītāji darbojas. Šo darbības funkciju izmanto, lai atri uzsildītu cepeškrāsnī līdz vajadzīgajai temperatūrai (priekšsildīšana). Neizmantojiet to ediena gatavošanai.

* Jūsu produkts darbojas temperatūras diapazonā, kas norādīts uz temperatūras pogas.

3.4 Produktu piederumi

Jūsu izstrādājumam ir dažādi piederumi. Šajā sadaļā ir pieejams piederumu apraksts un pareizas lietošanas apraksti. Atkarībā no izstrādājuma modela piegādātais piederums atšķiras. Visi lietotāja rokasgrāmatā aprakstītie piederumi jūsu izstrādājumā var nebūt pieejami.

lerīces iekšpusē esošās paplātes var deformēties karstuma ietekmē. Tas neietekmē funkcionalitāti. Deformācijas pazūd, kad paplāte ir atdzesēta.

Standarta paplāte

To izmanto konditorejas izstrādājumu, saldētu pārtikas produktu un lielu gabalu cepšanai.

Konditorejas paplāte

To izmanto konditorejas izstrādājumiem, piemēram, cepumiem un cepumiem.

To izmanto cepamā, cepamā un sautējamā ēdiena cepšanai vai novietošanai vēlamajā plauktā.

Modelos ar stieplu plauktiem :

Edienu gatavošanas plaukti

Gatavošanas zonā ir 5 plauktu novietojuma līmeņi. Plauktu secību var redzēt arī skaitļos uz cepeškrāsns priekšējā rāmja.

Modelos ar stieplu plauktiem :

Modelos bez stieplu plauktiem :

Edienu gatavošanas plaukti

Gatavošanas zonā ir 5 plauktu novietojuma līmeņi. Plauktu secību var redzēt arī skaitļos uz cepeškrāsns priekšējā rāmja.

Modelos ar stieplu plauktiem :

Modelos bez stieplu plauktiem :

Stieplu režga novietošana uz gatavošanas plauktiem

Modelos ar stieplu plauktiem :

Ir loti svarīgi pareizi novietot režgi uz stieplu sānu plauktiem. Novietojot stieplu režgi uz vēlamā plaukta, atvērtajai daļai jāatrodas priekšpusē. Lai pagatavotu labāk, stieplu režgis jānostiprina uz stieplu plaukta pieturas punkta. Tas nedrīkst škērsot pieturas punktu, lai saskartos ar cepeškrāsns aizmugurējo sienu.

Ir loti svarīgi pareizi novietot stieplu režgi sānu plauktos. Stieplu režgim ir viens virziens, novietojot to uz plaukta. Novietojot stieplu režgi uz vēlamā plaukta, atvērtajai dalai jāatrodas priekšpusē.

Paplātes novietošana uz gatavošanas plauktiem

Modelos ar stieplu plauktiem :

Ir arī svarīgi pareizi novietot paplātes uz stieplu sānu plauktiem. Novietojot paplāti uz vēlamā plaukta, tās turēšanai paredzētajai pusei jāatrodas priekšpusē. Lai pagatavotu labāk, paplāte jānostiprina uz stieplu plaukta aiztures kontaktligzdas. Tas nedrīkst iet pāri apturēšanas kontaktligzdai, lai saskartos ar cepeškrāsns aizmugurējo sienu.

Ir svarīgi arī pareizi novietot paplātes sānu plauktos. Paplātei ir viens virziens, novietojot to uz plaukta. Novietojot paplāti uz vēlamā plaukta, tās turēšanai paredzētajai pusei jāatrodas priekšpusē.

Ir apturēšanas funkcija, kas novērš stieplu režga izgāšanos no stieplu plaukta. Izmantojot šo funkciju, jūs varat viegli un

droši izņemt ēdienu. Noņemot stiepļu režģi, varat to vilkt uz priekšu, līdz tas sasniedz apstāšanās punktu. Lai to pilnībā noņemtu, jums jāpārvar šis punkts.

Modelos ar stieplu plauktiem :

Paplātes apturēšanas funkcija -Modelos ar stieplu plauktiem

Ir arī apturēšanas funkcija, kas novērš paplātes izgāšanos no stiepļu plaukta. Noņemot paplāti, atlaidiet to no aizmugures aiztures ligzdas un velciet to pret sevi, līdz tā sasniedz priekšējo pusi. Lai to pilnībā noņemtu, jums ir jāpārvar šī apturēšanas ligzda.

Pareiza stieplu režga un paplātes novietošana uz teleskopiskajām sliedēm-Modeli ar stieplu plauktiem un teleskopiskajiem modeliem

Pateicoties teleskopiskajām sliedēm, paplātes vai stiepļu režģi var viegli uzstādīt un noņemt. Izmantojot paplātes un stiepļu režģus ar teleskopisko sliedi, jāraugās, lai tapas teleskopisko sliežu priekšpusē un aizmugurē atpūstos pret grila un paplātes malām (parādīts attēlā).

3.6 Tehniskās specifikācijas

Vispārīgas specifikācijas
Izstrādājuma ārējie izmēri (augstums/platums/dzilums) (mm)	850 /600 /600
Spriegums/frekvence 220-240 V ~ 50 Hz
Izmantotais kabeļa tips un griezums/piemērots lietošanai izstrādājumā	min. H05VV-FG 3 x 1,5 mm2
Kopējais energījas patēriņš (kW) 2,4 kW
Kopējais gāzes patēriņš (kW) 7,9 kW (574 g/h - G30)
Cepeškrāsns tips Cepeškrāsns ar ventilatoru

Gatavošanas zonas
Priekšējā kreisā Ātrais deglis
Jauda 2,9 kW (211 g/h – G30)

Priekšējā labā Papildu deglis
Jauda 1,0 kW (73 g/h – G30)

Aizmugurējā kreisā Standarta deglis
Jauda 2,0 kW (145 g/h – G30)

Aizmugurējā labā Standarta deglis
Jauda 2,0 kW (145 g/h – G30)

Gāzes tips/spiediens, ko izstrādājums ir iestatījis

G20 20 mbar

Gāzes izstrādājuma kategorija

Gāzes veidi/spiedieni, kādos izstrādājumu var pārveidot:

G2 350 13 mbar

G30 30 mbar

G30 37 mbar

G30/G31 28-30/37 mbar

Pamati: Informācija uz elektrisko krāšņu energijas marķējuma ir sniegta saskaņā ar EN 60350-1/IEC 60350-1 standartu. Šīs vērtības tiek noteiktas standarta slodzē ar apakšējā sildītāja vai ar ventilatora palīdzību darbināmas sildīšanas (ja tāda ir) funkcijām.

Energoefektivitātes klase tiek noteikta saskaņā ar šādu prioritāšu noteikšanu atkarībā no tā, vai ražojumam ir vai nav attiecīgās funkcijas: 1-Ekonomiskā ventilatora sildīšana, 2-Ventilatora sildīšana, 3-Ventilatora atbalstīts zems grils, 4-Augšējās un apakšējā sildīšana.

Tehniskās specifikācijas var mainīt bez iepriekšēja brīdinājuma, lai uzlabotu izstrādājuma kvalitāti.

Attēli šajā lietošanas instrukcijā ir shematiski un var precīzi neatbilst izstrādājumam.

Izstrādājuma etiketēs vai tam pievienotajā dokumentācijā norādītās vērtības iegūst laboratorijas apstākļos saskaņā ar attiecīgajiem standartiem. Šīs vērtības var atšķirties atkarībā no izstrādājuma ekspluatācijas un vides apstākļiem.

Valsts gāzes kategorijas/veidi/spiediens

Gāzes veidu, spiedienu un gāzes kategoriju, ko var izmantot valstij, kurā produkts tiks uzstādīts, varat atrast zemāk esošajā tabulā.

VALSTU KODI	KATEGORIJA GÃZES VEIDS UN SPIEDIENS
FR Cat II 2E+3+	G20, 20 mbar G2	5,25 mbar			G30,28 30 mbar	G31,37 mbar
BE Cat II 2E+3+	G20, 20 mbar G2	5,25 mbar			G30,28 30 mbar	G31,37 mbar
RU Cat II 2H3B/P	G20, 20 mbar G	30,30 mbar G20,	13 mbar G20,10 mbar
CZ Cat II 2H3+ G	20, 20 mbar			G30,28 30 mbar	G31,37 mbar
NL	Cat II	2E(43,46-45,3 MJ/m3 (0°C))3B/P	G25,3,25 mbar	G20, 20 mbar G30	30 mbar
	Cat II 2L3B/P G2	5,25 mbar G20,	20 mbar G30,30 mbar
GB Cat II 2H3+ G	20, 20 mbar			G30,28 30 mbar	G31,37 mbar
IE Cat II 2H3+ G	20, 20 mbar			G30,28 30 mbar	G31,37 mbar
IR Cat II 2H3+ G	20, 20 mbar			G30,28 30 mbar	G31,37 mbar
PT Cat II 2H3+ G	20, 20 mbar			G30,28 30 mbar	G31,37 mbar
CH Cat II 2H3+ G	20, 20 mbar			G30,28 30 mbar	G31,37 mbar
IT Cat II 2H3+ G	20, 20 mbar			G30,28 30 mbar	G31,37 mbar
SK Cat II 2H3+ G	20, 20 mbar			G30,28 30 mbar	G31,37 mbar
CY Cat II 2H3+ G	20, 20 mbar			G30,28 30 mbar	G31,37 mbar
UN Cat II 2H3+ G	20, 20 mbar			G30,28 30 mbar	G31,37 mbar
GR Cat II 2H3+ G	20, 20 mbar			G30,28 30 mbar	G31,37 mbar
PL	Cat II 2ELS3B/P	G20, 20 mbar		G2,350,13 mbar	G30,37 mbar
	Cat II 2E3P(B/P)	G20, 20 mbar		G30,37 mbar
VALSTU KODI KATEGORIJA GÃZES VEIDS UN SPIEDIENS
DE Cat II 2E3B/P	G20, 20 mbar G	30,50 mbar
AT Cat II 2H3B/P	G20, 20 mbar G	30,50 mbar
SE Cat II 2H3B/P	G20, 20 mbar G	30,30 mbar
LT Cat II 2H3B/P	G20, 20 mbar G	30,30 mbar
NO Cat II 2H3B/P	G20, 20 mbar G	30,30 mbar
MK Cat II 2H3B/P	G20, 20 mbar G	30,30 mbar
XK Cat II 2H3B/P	G20, 20 mbar G	30,30 mbar
RS Cat II 2H3B/P	G20, 20 mbar G	30,30 mbar
RO Cat II 2H3B/P	G20, 20 mbar G	30,30 mbar
DK Cat II 2H3B/P	G20, 20 mbar G	30,30 mbar
EE Cat II 2H3B/P	G20, 20 mbar G	30,30 mbar
MA Cat II 2H3B/P	G20, 20 mbar G	30,30 mbar
FI Cat II 2H3B/P	G20, 20 mbar G	30,30 mbar
HR Cat II 2H3B/P	G20, 20 mbar G	30,30 mbar
TR Cat II 2H3B/P	G20, 20 mbar G	30,30 mbar
MT Cat I 3B/P G	30,30 mbar
IS Cat I 2H G20,	20 mbar
LV Cat I	2H G20, 20 mbar
LU Cat I	2E G20, 20 mbar
BG Cat I	2H	G20, 20 mbar
	Cat I	3B/P G30,30 mbar
HU	Cat I	2H	G20,25 mbar
	Cat I	3B/P G30,30 mbar

Inžektoru galds

Zemāk esošajā tabulā ir norādītas inžektoru vērtības visiem degvielu gāzes veidiem gāzes pārveidei. Jūs varat sasniegt savas inžektora vērtības, apskatot tehnisko tabulu, kurā norādīti gāzes veidi, kurus varat pārveidot atbilstoši savām degošajām vielām un valstij. lesmidzinātāji var nebūt piegādāti kopā ar izstrādājumu. To var iegūt autorizētos servisos vai vietā, kur iegādājāties produktu.

Gatavošanas zonas
Jauda	G20,20 mbar G25,25 mbar	G30,28 30 mbar G31,37 mbar	G20,10 mbar	G20,13 mbar	G20,25 mbar	G25.3,25 mbar	G2.350,13 mbar	G30,37 mbar	G30,50 mbar
1 kW	72 50	90 84 68 80	95 47 43
2 kW	103	72	125	116	97	110	131	66	60
2,9 kW	115	87	155	145	108	130	165	80	75

Vispārīgi brīdinājumi

• Par produkta uzstādīšanu vērsieties pie tuvākā pilnvarotā servisa pārstāvja. Pirms zvanīt pilnvarotajam servisa pārstāvim, lai sagatavotu izstrādājumu darbam, pārliecinieties, ka elektriskās un gāzes instalācijas ir uzstādītas. Ja tā nav, sazinieties ar kvalificētu elektriķi un montieri, lai veiktu nepieciešamos pasākumus. Izgatavotājs nav atbildīgs par zaudējumiem, kas saistīti ar nepilnvarotu personu veiktajām procedūrām, kuru dēļ garantija var tikt arī anulēta.
• Klients ir atbildīgs par produkta novietošanas vietas sagatavošanu, kā arī par elektroenerģijas un/vai gāzes padeves sagatavošanu.
• Uzstādot izstrādājumu, jāievēro vietējos standartos noteiktie noteikumi par elektroinstalācijām un/vai gāzes instalācijām (tiesību akti par uzstādīšanu)./punktu
• Pirms uzstādīšanas pārbaudiet, vai ierīce nav bojāta. Neuzstādiet ierīci, ja tā ir bojāta. Bojāti izstrādājumi apdraud jūsu drošību.

4.1 Pareizā vieta uzstādīšanai

• Novietojiet izstrādājumu uz cietas virsmas, jo zem izstrādājuma atrodas gaisa vadi. To nedrīkst novietot uz pamatnes vai pjedestāla. Izstrādājuma kājas nevajadzētu iemērkt uz mīkstām virsmām, piemēram, paklāja u. tml.
• Virtuves grīdai jāspēj izturēt ierīces svaru, kā arī virtuves trauku, cepamo trauku un pārtikas produktu papildu svaru.
• Šis izstrādājums ir 1. klases ierīce saskaņā ar EN 30-1-1 standartu. To var novietot blakus virtuves sienām, virtuves mēbelēm vai jebkuram citam produktam jebkurā izmērā no aizmugures un vienas malas. Virtuves mēbeles vai iekārtas otrā pusē var būt tikai tāda paša vai mazāka izmēra.

- To var izmantot ar skapjiem abās pusēs, bet, lai nodrošinātu vismaz 400 mm attālumu virs karstās plīts, starp ierīci un jebkuru sienu, starpsienu vai augstu skapi jābūt 65 mm sānu atstatumam.

• To var izmantot arī brīvā stāvoklī. Minimālais attālums virs plīts virsmas ir 750 mm.
• Ja virs plīts ir jāuzstāda tvaika nosūcējs, ievērojiet tvaika nosūcēja ražotāja norādījumus par uzstādīšanas augstumu (min. 650 mm).
• Visām virtuves mēbelēm, kas atrodas blakus ierīcei, jābūt karstumizturīgām (vismaz 100 °C).

Drošības kēde

lerīce ir jānostiprina pret pārbalansēšanu, izmantojot cepeškrāsns komplektā iekļauto drošības kēdi.

Brīdinājums - apgāšanās risks!

Brīdinājums: Lai novērstu ierīces apgāšanos, ir jāuzstāda šis stabilizācijas līdzeklis. Skatiet uzstādīšanas instrukciju. Ja jūsu produktam ir 2 drošības kēdes; Piestipriniet āki (1), izmantojot piemērotu tapu, pie virtuves sienas (6) un savienojiet drošības kēdi (3) ar āki, izmantojot blokēšanas mehānismu (2).

1 Ākis
2 Blokēšanas mehānisms
3 Drošības kēde
4 Stingri piestipriniet kēdi pie izstrādājuma aizmugures
5 Produkta aizmugurējā dala
6 Virtuves siena

Ja jūsu produktam ir 1 drošības kēdes; lerīce ir jānostiprina pret pārbalansēšanu, izmantojot cepeškrāsns komplektā iekļauto drošības kēdi.

Veiciet tālāk attēlā redzamās darbības, lai piestiprinātu drošības kēdi savam izstrādājumam.

Stabilitātes kēdei jābūt pēc iespējas īsākai, lai novērstu cepeškrāsns sasvēršanos uz priekšu, un diagonālai, lai novērstu cepeškrāsns sānu sasvēršanos. Stabilitātes kēde ir paredzēta plītīm bez kronšteina stiprinājuma slota.

Telpu ventilācija

Visās telpās ir nepieciešams atverams logs vai līdzvērtīgs logs, un dažās telpās ir nepieciešama arī pastāvīga ventilācijas sistēma. Gaiss sadegšanai tiek ŋemts no telpas gaisa, un izplūdes gāzes tiek izvadītas tieši telpā. Laba ventilācija ir būtiska ierīces drošai darbībai.

Telpas ar durvīm un/vai logiem, kas atveras tieši uz ārējo vidi

Durvīm un/vai logiem, kas atveras tieši uz ārējo vidi, jābūt ar kopējo ventilācijas atveri, kuras izmēri ir norādīti turpmāk dotajā tabulā, pamatojoties uz ierīces kopējo gāzes jaudu (ierīces kopējais gāzes patēriņš ir norādīts šīs lietotāja rokasgrāmatas tehniskās specifikācijas tabulā). Ja durvīm un/vai logiem nav kopējās ventilācijas atveres, kas atbilst ierīces kopējam gāzes patēriņam, kā norādīts turpmāk dotajā tabulā, tad telpā noteikti jābūt papildu stacionārai ventilācijas atverei, lai nodrošinātu, ka tiek ievērotas kopējās minimālās ventilācijas prasības attiecībā uz ierīces kopējo gāzes patēriņu. Fiksētajā ventilācijas atverē var

iekļaut atveres esošajiem gaisa ķieģeļiem, nosūcēja nosūcēja cauruļvada atveres izmērus utt.

Kopējais gāzes patēriņš (kW)	Min. ventilācijas atvērums (cm2)
0-2 100
2-3 120
3-4 175
4-6 300
6-8 400
8-10 500
10-11,5 600
11,5-13 700
13-15,5 800
15,5-17 900
17-19 1000
19-24 1250

Telpas, kurās nav atveramu durvju un/vai logu, kas atveras tieši uz ārējo vidi Ja telpā, kurā ir uzstādīta ierīce, nav durvju un/vai loga, kas atveras tieši uz ārējo vidi, jāmeklē citi izstrādājumi, kas noteikti nodrošina fiksētu, neregulējamu un neaizveramu ventilācijas atveri, kas atbilst kopējām minimālajām ventilācijas atveres prasībām attiecībā uz ierīces kopējo gāzes patēriņu, kā norādīts iepriekš tabulā. Jāievēro arī attiecīgie būvnormatīvi. Ja telpā vai iekšējā telpā ir vairāk nekā viena gāzes iekārta, papildus iepriekš tabulā norādītajai prasībai jānodrošina papildu ventilācijas laukums. Papildu ventilācijas zonas lielumam jābūt atbilstošam citu gāzes iekārtu noteikumiem.

Arī durvju apakšējai malai, kas atveras uz tās telpas iekšējo vidi, kurā ir uzstādīta ierīce, jābūt vismaz 10 mm atstarpei. Jānodrošina, lai tādi priekšmeti kā paklāji un citi grīdas segumi u. c. neietekmētu telpu, kad durvis ir aizvērtas.

Plīts var atrasties virtuvē, virtuvē/ēdamistabā vai viesistabā, bet ne telpā, kurā ir vanna vai duša. Plītiņu nedrīkst uzstādīt telpā, kas ir mazāka par 20 m3.

Neuzstādiet šo ierīci telpā, kas atrodas zem zemes līmeņa, ja vien tā vismaz vienā pusē nav atvērta pret zemes līmeni.

4.2 Elektriskais savienojums

Vispārīgi brīdinājumi

- Pirms elektroinstalācijas darbu uzsākšanas atvienojiet produktu no elektriskā pieslēguma. Pastāv elektriskās strāvas trieciena risks.

- Savienojiet izstrādājumu ar iezemētu kontaktligzdu/līniju, kas ir aizsargāta ar atbilstošas jaudas miniatūru slēdzi, kā norādīts tabulā "Tehniskās specifikācijas". Lietojot izstrādājumu ar transformatoru vai bez tā, uzticiet zemējuma uzstādīšanu kvalificētam elektriķim. Mūsu uzņēmums nav atbildīgs par jebkādiem zaudējumiem, kas varētu rasties, ja produkts tiek lietots bez zemējuma instalācijas saskaņā ar vietējiem noteikumiem.

- Ražojumu elektrotīklam var pievienot tikai pilnvarota un kvalificēta persona, un ražojuma garantija sākas tikai pēc pareizas uzstādīšanas. Ražotājs neuzņemas atbildību par jebkādiem bojājumiem, kas var rasties nepilnvarotu personu darbību rezultātā.

- Elektriskais kabelis nedrīkst būt saspiests, salocīts, saspiests vai pieskarties karstām izstrādājuma daļām. Ja elektriskais kabelis ir bojāts, tas jānomaina kvalificētam elektriķim. Pretējā gadījumā pastāv elektriskās strāvas trieciena, īssavienojuma vai ugunsgrēka risks!

- Elektrotīkla datiem jāatbilst datiem, kas norādīti uz izstrādājuma datu plāksnīti. Nominālvērtības plāksnīte ir redzama, kad tiek atvērtas ierīces durvis vai apakšējais vāks, vai arī tā atrodas ierīces aizmugurējā sienā atkarībā no ierīces tipa.

- Pēc uzstādīšanas strāvas kabeļa kontaktdakšai jābūt viegli sasniedzamā vietā (nevirziet to virs plīts). Strāvas pieslēgumā neizmantojiet pagarinātāju vai vairākas kontaktligzdas.

- un jāizmanto atbilstoša kontaktligzda/līnija un kontaktdakša krāsnij. Gadījumā, ja izstrādājuma jaudas ierobežojumi pārsniedz spraudņa un kontaktligzdas/vada pašreizējo spēju, izstrādājums jāpievieno, izmantojot fiksētu elektroinstalāciju, tieši neizmantojot kontaktdakšu un kontaktligzdu/vadu.

Ja jūsu ierīcei ir barošanas vads un kontaktdakša:

Izveidojiet ierīces elektrisko savienojumu, pievienojot to zemētai kontaktligzdai.

4.3 Gāzes pieslēgums

Vispārīgi brīdinājumi

• Ja uzstādīšanu, remontu vai savienojumu veic nepilnvarota/nelicencēta/nekvalificēta persona vai tehniķis, pastāv sprādziena, ugunsgrēka un saindēšanās risks.
• Pirms izstrādājuma novietošanas pārliecinieties, vai vietējie sadales nosacījumi (gāzes tips un spiediens) un produkta gāzes iestatījums atbilst šiem nosacījumiem. Gāzes regulēšanas nosacījumi un produkta vērtības ir norādītas uz etiketēm (vai tipa etiketes).
• Ja uz etiketes nav norādīts jūsu valsts kods, ievērojiet savas valsts vietējās tehniskās instrukcijas par gāzes pieslēgumu un pārveidošanu.
• Produktu gāzes apgādes sistēmai var pievienot tikai pilnvarota/licencēta/kvalificēta persona vai tehniķis.
• Ražotājs nav atbildīgs par bojājumiem, kas radušies nepilnvarotas/nelicencētas/nekvalificētas personas vai tehniķa veiktu procedūru rezultātā.
• Pirms uzsākt jebkādus gāzes instalācijas darbus, atvienojiet gāzes padevi. Pastāv sprādziena risks!
• Ja izstrādājums vēlāk jāizmanto ar cita tipa gāzi, konsultējieties ar pilnvarotu/licencētu/kvalificētu personu vai tehniķi par attiecīgo pārveidošanas procedūru.
• Pēc katras lietošanas reizes pārliecinieties, ka ir rūpīgi pārbaudīts gāzes pieslēguma blīvums. Ražotājs

neuznemas atbildību par jebkādiem bojājumiem, kas var rasties gāzes noplūdes dēļ, kas var rasties gāzes pieslēgšanas vai pārbūves rezultātā, ko veikušas nepilnvarotas/nelicencētas personas.

Ugunsgrēka riski:

• Ja neveiksiet savienojumu saskaṇā ar tālāk sniegtajiem norādījumiem, pastāv gāzes noplūdes un aizdegšanās risks. Mūsu uzņēmums nevar būt atbildīgs par zaudējumiem, kas radušies tā rezultātā.
• Gāzes pieslēgumu drīkst veikt tikai pilnvarota/licencēta/kvalificēta persona vai tehniķis.
• Pārliecinieties, vai gāzes pieslēgumā izmantojamā gāzes šļūtene atbilst vietējiem gāzes standartiem.
• Elastīgā gāzes šļūtene ir jāpievieno tā, lai tā nesaskartos ar kustīgajām daļām un karstajām virsmām (parādītas zemāk attēlos) ap to, un nav iesprostota, kad kustīgās daļas pārvietojas. (piemēram, atvilktnes). Turklāt to nedrīkst novietot vietās, kur tas varētu tikt saspiests.
• Nepārvietojiet izstrādājumu, kura gāzes pieslēgums ir pabeigts. Ja to pārvieto, var rasties gāzes noplūdes risks.
• Gāzes pieslēgšanai un pārveidošanai jāizmanto uzgriežņu atslēga.
• Gāzes pieslēgšanai jāizmanto uzgriežņu atslēga.

Gāzes pieslēguma puses izvēle

• Gāzes šljūtene jāpievieno, veicot platlenka pagriezienus, lai savienojuma laikā netiktu pārrauta un salocīta.
• Gāzes šlūteni nedrīkst saspiest, salocīt, sakniebt, skart ar asiem stūriem vai saskarties ar karstām izstrādājuma daļām un traukiem uz izstrādājuma. Gāzes šlūtenes bojājumu dēļ pastāv sprādziena risks!
• Gāzes šljutene nedrīkst nonākt saskarē ar daļām, kuru temperatūra var sasniegt 70 C virs istabas temperatūras.

- Pirms gāzes savienojuma izveides pārliecinieties, vai gāzes mağistrāles padeve un gāzes šlūtenes izvads, kas jāpievieno gāzei, atrodas vienā pusē.

- Ja gāzes šlūtenes izvads un gāzes padeves mağistrāle neatrodas vienā un tajā pašā pusē, pārliecinieties, ka šljutene, to pievienojot, neškērso karsto zonu.

Gāzes savienojuma daļas

Zemāk ir norādītas detaļas un instrumenti, kas var būt nepieciešami gāzes pieslēgumam. Atkarībā no modela šīs daļas var nebūt iekļautas izstrādājumā.

Izmantojamās gāzes savienojumu daļas var atšķirties atkarībā no gāzes tipa un valsts noteikumiem.

Noplūdes blīvējums:

Savienojuma gabals EN 10226 R1/2":

Savienojuma daļa sašķidrinātai gāzei (G30, G31):

Gāzes izplūdes savienojuma daļa:

Noslēgs:

Gāzes pieslēguma izveidošana - NG

• Dabasgāzes instalācija pirms izstrādājuma uzstādīšanas ir jāsagatavo atbilstoši montāžai. Gāzes sistēmas izejā jābūt dabasgāzes vārstam, kas jāpievieno produktam.
• Pārliecinieties, vai dabasgāzes vārsts ir viegli pieejams.
• Pievienojiet savu produktu ar dabasgāzes sistēmu savā mājā, izmantojot elastīgu gāzes šļūteni, kas atbilst vietējiem standartiem.
• Veicot gāzes pieslēgumu, jāizmanto jauna blīvējuma blīve.
• Gāzes padevei jābūt savienotai, izmantojot gāzes vadu vai drošības gāzes šlūteni ar vītņotiem savienotājelementiem abos galos.

EN ISO 228 G1/2" tipa savienojums

1. levietojiet jauno blīvējumu drošības gāzes šlūtenē/caurulē. Pārliecinieties, ka blīvējums ir pareizi ievietots.
2. Ar 22 mm uzgriežnu atslēgu nostipriniet gāzes pieslēguma daļu pie ierīces un ievietojiet savienojuma daļu savienojuma daļā, izmantojot 24 mm uzgriežnu atslēgu.

1. Pēc pievienošanas jums jāpārbauda, vai nav savienojuma dajas noplūde.

EN 10226 R1/2" tipa savienojums

1. levietojiet jauno blīvējumu savienojuma daļā un pārliecinieties, vai blīvējums ir pareizi novietots.
2. Turot izstrādājuma gāzes pieslēguma izvadu nostiprinātu ar 22 uzgriežņu atslēgu, savienojiet savienojuma daļu ar izstrādājuma gāzes izvadu ar 24 uzgriežņu atslēgu un cieši pievelciet to.

1. levietojiet jauno blīvējumu drošības gāzes šlūtenē/caurulē. Pārliecinieties, ka blīvējums ir pareizi ievietots.
2. Savienojiet drošības gāzes šlūtenes/caurules vītnoto daļu ar starpsavienotāju ar 24 mm uzgriežņu atslēgu un cieši pievelciet, turot starpsavienojumu vietā ar 24 mm uzgriežņu atslēgu.

1. Pēc pievienošanas jums jāpārbauda, vai nav savienojuma daļas noplūde.

Gāzes pieslēguma izveidošana - LPG

• Jūsu izstrādājumam jābūt pievienotam tā, lai tas būtu tuvu gāzes savienojumam, lai novērstu gāzes noplūdi.
• Pirms gāzes savienojuma izveides nodrošiniet plastmasas gāzes šlūteni un piemērotu montāžas skavu. Plastmasas gāzes šlūtenes iekšējam diametram jābūt 10 mm, un tās garumam jābūt ne garākam par 150 cm. Plastmasas šlūtenei jābūt necaurlaidīgai un pārbaudāmai.
• Regulāri jāpārbauda, vai gāzes iekārtas un sistēmas darbojas pareizi. Regulators, šļūtene un tā skava ir regulāri jāpārbauda un jānomaina ražotāja ieteiktajā terminā vai nepieciešamības gadījumā.
• Veicot gāzes pieslēgumu, jāizmanto jauna blīvējuma blīve.
• Gāzes savienojums jāveic, izmantojot gāzes šlūteni vai fiksētu savienojumu.

Savienojums ar saspiestu (bez vītnes) gāzes šlūteni

1. levietojiet jauno blīvējumu sašķidrinātās gāzes savienojuma daļā un pārliecinieties, vai blīvējums ir pareizi novietots.
2. Nostipriniet izstrādājuma gāzes pieslēguma izvadu ar 22 mm uzgriežņu atslēgu, savienojiet savienojuma daļu ar izstrādājuma gāzes izvadu ar 24 mm uzgriežņu atslēgu un cieši pievelciet.

1. Uzstādiet montāžas skavu gāzes šlūtenes vienā galā. Mīkstiniet gāzes šlūtenes galu, pie kura piestiprināta skava, ievietojot to verdošā ūdenī uz vienu minūti.

2. levietojiet mīkstināto gāzes šlūteni līdz galam savienojuma daļā. Cieši pievelciet skavu ar skrūvgriezi.

1. Pēc pievienošanas jums jāpārbauda, vai nav savienojuma daļas noplūde.

Noplūdes pārbaude savienojuma vietā

• Pārliecinieties, vai visas izstrādājuma pogas ir izslēgtas. Pārliecinieties, vai gāzes padeve ir atvērta. Sagatavo ziepju putas un uzklāj uz šļūtenes savienojuma punkta gāzes noplūdes kontrolei.
• Ja ir gāzes noplūde, ziepjainā daļa saputos. Šādā gadījumā vēlreiz pārbaudiet gāzes savienojumu.
• Ziepju vietā gāzes noplūdes pārbaudei var izmantot komerciāli pieejamus aerosolus.
• Ja ir gāzes noplūde, izslēdziet gāzes padevi un vēdiniet telpu.
• Nekad neizmantojiet sērkocinu vai škiltavu, lai veiktu gāzes noplūdes kontroli.

4.4 Produkta izvietošana

1. Pievelciet izstrādājumu pie virtuves sienas.
2. Piestipriniet drošības kēdi, kas ir savienota ar izstrādājumu, pie sienas.
3. Pielāgojiet cepeškrāsns kājas

Cepeškrāsns kāju regulēšana

Vibrācijas lietošanas laikā var izraisīt gatavošanas trauku kustību. No šīs bīstamās situācijas var izvairīties, ja izstrādājums ir līdzens un līdzsvarots.

Savas drošības labad pārliecinieties, ka izstrādājums ir vienā līmenī, regulējot četras kājas apakšā, pagriežot pa kreisi vai pa labi, un izlīdziniet to ar darba virsmu.

Galīgā pārbaude

1. Atkārtoti pievienojiet izstrādājumu elektrotīklam.
2. Pārbaudiet elektriskās funkcijas.
3. Atvērt gāzes padevi.
4. Pārbaudiet, vai gāzes savienojumi ir droši pievienoti un vai nav noplūdes.
5. Aizdedziniet deglus un pārbaudiet liesmas izskatu.

Liesmai jābūt zilai un regulāras formas. Ja liesma ir dzeltenīga, pārbaudiet, vai degļa vāciņš ir droši ievietots, vai arī iztīriet degli.

4.5 Gāzes konversija

Vispārīgi brīdinājumi

• Pirms uzsākt jebkādus gāzes instalācijas darbus, atvienojiet gāzes maģistrālo padevi. Pastāv sprādziena risks!
• Visi gāzes inžektori ir jānomaina un gāzes krānu degšanas regulēšana jāveic samazinātā plūsmas ātruma pozīcijā, lai izstrādājumu varētu izmantot ar citu gāzi.
• Pēc gāzes veida maiņas jaunais gāzes tipa marķējums uz rezerves maisa jāuzliek uz esošās etiketes, kas jau atrodas uz produkta aizmugurējās sienas.
• Jūsu produkta konvertējamās gāzes tips un gāzes kategorijas pa valstīm ir norādītas sadaļā "Valsts gāzes kategorijas/veidi/spiediens". Šajā tabulā pārbaudiet, kādus gāzes tipus varat pārveidot savā regionā. Šajā tabulā nevar pārveidot par nenoteiktiem gāzes tipiem.
• Produkta komplektācijā var nebūt iekļauts rezerves inžektors, kas piemērots pārveidojamās gāzes tipam. Inžektorus varat iegādāties autorizētā servisā vai vietā, kur iegādājāties produktu.

- Inžektoru vērtības un gāzes tipi, kas jāizmanto degliem, ir norādīti sadaļas beigās. Veiciet pārveidojamā gāzes veida pieslēgumu, kā aprakstīts gāzes pieslēguma sadaļā.

Gāzes pārveides daļas

Detaļu un instrumentu vizuālie materiāli, kas var būt nepieciešami gāzes pārveidošanai, ir norādīti zemāk. Atkarībā no modela šīs daļas var nebūt iekļautas izstrādājumā.

Apejošs uzgalis:

Degla inžektors:

Inžektori apmaina pret degliem

1. Pagrieziet visus vadības slēdžus vadības panelī izslēgtā stāvoklī.
2. Izslēdziet gāzes padevi.

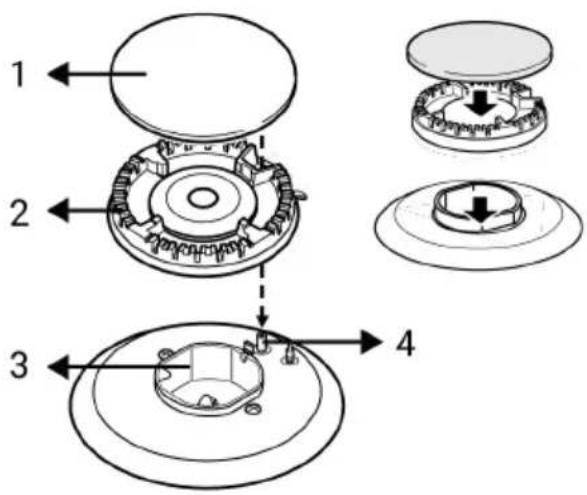

3. Noņemiet pannu balstus, vāciņu un plīts degļu galviņu.
4. Noņemiet gāzes inžektorus, griežot pretēji pulksteņrādītāja kustības virzienam. (7. uzgriežņu atslēga)

1. Ja jūsu izstrādājumam ir wok degšanas kamera ar sānu ievades inžektoru, noņemiet inžektoru ar 7. numura uzgriežņu atslēgu.

Dažiem plīts degliem inžektors ir pārklāts ar metāla gabalu. Šis metāla vāks ie jānoņem, lai nomainītu inžektoru.

1. Uzstādiet jaunos gāzes inžektorus. (Pievilkšanas griezes moments 4 Nm)

2. Pārbaudiet visus savienojumus, lai pārliecinātos, ka tie ir droši un droši uzstādīti.

Jauno inžektoru atrašanās vieta ir atzīmēta uz to iepakojuma vai inžektoru galdas var atsaukties.

1. Pēc pievienošanas jums jāpārbauda, vai nav inžektoru noplūde.

Ja vien nav ārkārtas stāvokļa, nemēģiniet noņemt gāzes degļa krānus. Ja nepieciešams nomainīt krānus, jāizsauc pilnvarots servisa pārstāvis vai tehniķis ar licenci.

Samazināts gāzes plūsmas ātruma iestatījums plīts krāniem

1. Aizdedziniet regulējamo degli un pagrieziet slēdzi uz samazinātu pozīciju.

2. Noņemiet gāzes krāna pogu.

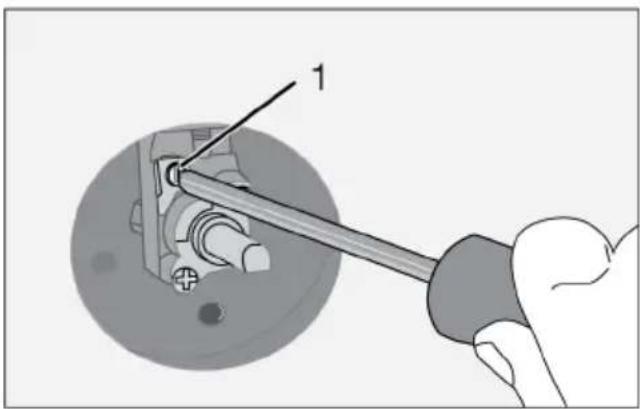

3. Izmantojiet atbilstoša izmēra skrūvgriezi, lai noregulētu plūsmas ātruma regulēšanas skrūvi.

4. LPG (butāns - propāns) gadījumā pagrieziet skrūvi pulksteņrādītāja rādītāja virzienā. Dabasgāzes gadījumā skrūve vienu reizi jāpagriež pretēji pulksteņrādītāja rādītāja virzienam.

→ Normālam taisnas liesmas garumam samazinātā stāvoklī jābūt 6-7 mm.

1. Ja liesma ir augstāk par vēlamo stāvokli, pagrieziet skrūvi pulksteņrādītāja rādītāja virzienā. Ja tas ir mazāks, pagrieziet pretēji pulksteņrādītāja rādītāja virzienam.
2. Lai veiktu pēdējo kontroli, novietojiet degli gan augstās liesmas, gan samazinātās liesmas pozīcijā un pārbaudiet, vai liesma ir ieslēgta vai izslēgta.
3. Atkarībā no jūsu ierīcē izmantotā gāzes krāna tipa regulēšanas skrūves stāvoklis var atšķirties.

1 Plūsmas ātruma regulēšanas skrūve

1 Plūsmas ātruma regulēšanas skrūve

Noplūdes pārbaude pie inžektoriem

Pirms konvertācijas veikšanas produktam pārliecinieties, ka visi vadības kloki ir pagriezti izslēgtajā pozīcijā. Pēc pareizas inžektoru konvertācijas, katram inžektoram jāveic gāzes noplūdes pārbaude.

1. Pārliecinieties, ka produktam ir pieslēgta gāzes padeve un visi vadības kloki joprojām atrodas izslēgtajā pozīcijā.

2. Katra inžektora atvere tiek aizsprostota ar pirkstu, pieliekot atbilstošu spēku, lai apturētu gāzes noplūdi, kad atbilstošais vadības kloķis ir pagriezts ieslēgtajā pozīcijā un turēts nospiests, lai ľautu gāzei sasniegt inžektoru.

1. Ar nelielu otiņu uzklājiet inžektora savienojumam sagatavotu ziepjūdeni; ja inžektora savienojumā pastāv gāzes noplūde, ziepjūdens sāks burbuļot. Tādā gadījumā ar atbilstošu spēku pievelciet inžektoru un vēlreiz atkārtojiet 3. solī aprakstīto procesu.

1. Ja burbułošana turpinās, nekavējoties atslēdziet produkta gāzes padevi un sazinieties ar pilnvarotu servisa agentu vai licenzētu tehniķi. Nelietojiet produktu, līdz pilnvarotais serviss ir veicis labošanu.

Pirms sākat lietot produktu, ieteicams veikt tālāk norādītās darbības, kas norādītas attiecīgi nākamajās sadaļās.

5.1 Sākotnējā tīrīšana

1. Nonemiet visus iepakojuma materiālus.

2. Izņemiet visus piederumus no cepeškrāsns, kas piegādāti kopā ar izstrādājumu.

3. Darbiniet izstrādājumu 30 minūtes un pēc tam izslēdziet to. Tādā veidā atliekas un slāni, kas ražošanas laikā varētu būt palikuši cepeškrāsnī, tiek sadedzināti un notīrīti.

4. Darbinot izstrādājumu, izvēlieties augstāko temperatūru un darbības funkciju, kuru darbina visi jūsu izstrādājuma sildītāji. Sk. "Cepeškrāsns darbības funkcijas [▶ 65]". Nākamajā sadaļā varat uzzināt, kā darbināt cepeškrāsni.

5. Uzgaidiet, līdz cepeškrāsns atdziest.
6. Noslaukiet izstrādājuma virsmas ar mitru drānu vai sūkli un nosusiniet ar drānu.

Pirms piederumu izmantošanas:

Notīriet no cepeškrāsns nonņemtos piederumus ar mazgāšanas līdzekliūdenī un mīkstu tīrīšanas sūkli.

PAZIÑOJUMS: Daži mazgāšanas vai tīrīšanas līdzekļi var sabojāt virsmu. Tīrīšanas laikā nelietojiet abrazīvus mazgāšanas līdzekļus, tīrīšanas pulverus, tīrīšanas krēmus vai asus priekšmetus.

6 Plīts virsmas izmantošana

6.1 Vispārējā informācija par plīts virsmas lietošanu

Vispārīgi brīdinājumi

• Novietojiet katlus un pannas tā, lai rokturi nebūtu virs degliem, novēršot to pārkaršanu.
• Uz plīts nelietojiet nesabalansētus un viegli sasveramus katlus/pannas.

• Nesildiet tukšus katlus/pannas. Katli un ierīce var tikt bojāti.
• Neaizdedziniet deglus bez katla vai katliem/pannām uz attiecīgā degla.
• Pēc katras lietošanas vienmēr izslēdziet plīts degļus.
• lerīci var sabojāt, ja jūs izmantojat plīts virsmas bez katla vai katliem/pannām. Pēc katras darbības vienmēr izslēdziet plīts virsmu.

leteicamie katlu/pannu izmēri

sildriņka veids Katliņa diametrs - cm
Papildu deglis 16 – 18
Standarta deglis 18 – 20
Ātrais deglis 20 - 22
Wok deglis 22 - 24

Nelietojiet katlus/pannas, kas pārsniedz iepriekš norādītos izmērus. Ja izmantojat lielākas pannas/katlus, nekā norādīts, tas var izraisīt saindēšanos ar oglekļa monoksīdu un tuvumā esošo virsmu un pogu pārkaršanu. Turklāt, ja jūsu izstrādājuma gatavošanas virsma ir stikls, uz šīs virsmas notiks pārkaršana un

PAZIÑOJUMS: Pirmajā lietošanas reizē vairākas stundas var rasties dūmi un smaka. Tas ir normāli, un, lai to nonemtu, ir nepieciešama tikai laba ventilācija. Izvairieties tieši ieelpot dūmus un smakas, kas veidojas.

• lelieciet pietiekamu daudzumu ēdiena katlos un pannās. Tādējādi jūs varat novērst ēdienu izliešanu no katliem un nevajadzīgu tīrīšanu.
• Nenovietojiet katlu un pannu vākus uz degliem/zonām.
• Novietojiet katlus, centrējot tos uz degliem/zonām. Ja jūs vēlaties novietot katlu uz cita degla/zonas, nebīdiet to uz vēlamo degli; drīzāk vispirms to paceliet un pēc tam novietojiet uz otra degla.
• Virtuves katlu/pannu izmēram jāatbilst liesmas lielumam. Noregulējiet gāzes liesmas tā, lai tā neizvirzītos no katlu/pannu pamatnes, un novietojiet katlus/pannas uz katlu turētāja, centrējot to. Nenaudokite didelių keptuvių/puodu, kad uždengtumėte daugiau nei vieną degiklj.

produkts tiks bojāts. Izmantojot mazākas pannas/katlus, liesmas var izraisīt apdegumus.

6.2 Plīts virsmu darbība

Gāzes degla vadības poga

• Izslēgta pozīcija
  Maza liesma: Mazākā gāzes jauda
  Liela liesma: Augstākā gāzes jauda

Plīts virsmu var darbināt ar plīts vadības pogām. Katra poga darbina attiecīgo degli. Jūs varat secināt, kuru degli tas kontrolē, izmantojot simbolus uz vadības paneļa. Kad tas ir izslēgts (augšējā stāvoklī), deglis netiek darbināts ar gāzi. Pēc degļa aizdedzināšanas varat gatavot, iestatot gāzes līmeni uz pogas. lestatiet vēlamo gatavošanas jaudu, novietojot pogu līdz attiecīgajam simbolam.

Gāzes deglu aizdedzināšana

√ Gāzes degli tiek aizdedzināti ar vadības pogām.

1. Nospiediet degla pogu.
2. Nospiežot pogu, pagrieziet to pretēji pulksteņrādītāja virzienam līdz lielās liesmas simbolam.
3. Ar iegūto dzirksteli gāze tiek aizdedzināta.
4. Pēc sākotnējās aizdedzes turiet nospiestu pogu 3-5 sekundes.
5. Ja pēc pogas nospiešanas un atlaišanas gāze neaizdegas, atkārtojiet to pašu darbību, nospiežot pogu 15 sekundes.

Ja deglis netiek aizdedzināts 15 sekunžu laikā, atlaidiet pogu. Uzgaidiet vismaz 1 minūti, pirms mēgināt vēlreiz. Pastāv gāzes uzkrāšanās un eksplozijas risks!

1. Pielāgojiet vēlamo jaudas līmeni.

Gāzes deglu izslēgšana

Novietojiet degla pogu izslēgtā pozīcijā (augšā).

Ja degla liesmas netišām nodziest, izslēdziet degla vadības pogu. Nemēginiet vēlreiz aizdedzināt degli vismaz 1 minūti.

Gāzes atslēgšanas drošības mehānisms

Piesardzības nolūkos, lai izvairītos no pārplūšanas pār augšējiem degliem, sāk darboties drošības mehānisms un nekavējoties izslēdz gāzi.

1 Gāzes atslēgšanas drošība

Lai aktivizētu gāzes izslēgšanas drošības mehānismu, turiet vadības pogu nospiestu vēl 3-5 sekundes pēc plīts aizdedzināšanas.

Ja deglis netiek aizdedzināts 15 sekunžu laikā, atlaidiet pogu. Uzgaidiet vismaz 1 minūti, pirms mēgināt vēlreiz. Pastāv gāzes uzkrāšanās un eksplozijas risks!

7.1 Vispārīga informācija par cepeškrāsns lietošanu

Dzesēšanas ventilators ( Mainās atkarībā no izstrādājuma modela. lespējams, ka tas nav pieejams jūsu izstrādājumā. )

Jūsu izstrādājumam ir dzesēšanas ventilators. Dzesēšanas ventilators tiek aktivizēts automātiski, kad nepieciešams, un atdzesē gan izstrādājuma priekšpusi, gan mēbeles. Kad dzesēšanas process ir pabeigts, tas tiek automātiski deaktivizēts. Pār cepeškrāsns durvīm iznāk karsts gaiss. Neaizklājiet šīs ventilācijas atveres ar kaut ko. Pretējā gadījumā cepeškrāsns var pārkarst. Dzesēšanas ventilators turpina darboties cepeškrāsns darbības laikā vai pēc cepeškrāsns izslēgšanas (aptuveni 20-30 minūtes). Ja gatavojat, ieprogrammējot cepeškrāsns taimeri, cepšanas laika beigās dzesēšanas ventilators izslēdzas ar visām funkcijām. Lietotājs nevar noteikt dzesēšanas ventilatora darbības laiku. Tas automātiski ieslēdzas un izslēdzas. Tā nav klūme.

Cepeškrāsns apgaismojums

Kad cepeškrāsns sāk cept, tiek ieslēgta cepeškrāsns apgaismojums. Dažos modelos apgaismojums iedegas cepšanas laikā, savukārt dažos modelos tā izslēdzas pēc noteikta laika.

7.2 Cepeškrāsns vadības ierīces darbība

Cepeškrāsns ieslēgšana

Izvēloties darbības funkciju, kuru vēlaties gatavot, izmantojot funkciju izvēles pogu un iestatot noteiktu temperatūru, izmantojot temperatūras pogu, cepeškrāsns sāk darboties. Lai cepeškrāsns darbotos, pagrieziet taimera pogu uz noteiktu cepšanas laiku vai uz "Symbols.

Cepeškrāsns izslēgšana

Jūs varat izslēgt cepeškrāsni, pagriežot funkciju izvēles, temperatūras un taimera pogas izslēgtā (augšējā) pozīcijā.

Manuāla cepšana, izvēloties temperatūru un cepeškrāsns darbības funkciju

Gatavot ēdienu varat, manuāli kontrolējot (pašu kontrolē), neiestatot cepšanas laiku, izvēloties temperatūru un darbības funkciju, kas raksturīga ēdienam.

1. Izmantojot funkciju izvēles pogu, atlasiet darbības funkciju, kuru vēlaties gatavot.
2. Izmantojot temperatūras pogu, iestatiet temperatūru, kurā vēlaties gatavot.
3. Pagrieziet taimera pogu virzienā uz "C" symbols.

⇒ Jūsu cepeškrāsns nekavējoties sāks darboties izvēlētajā funkcijā un temperatūrā, un iedegsies termostata lampiņa. Kad temperatūra cepeškrāsns iekšpusē sasniedz vēlamo temperatūru, termostata lampiņa nodzisīs. Cepeškrāsns pēc cepšanas procesa pati neizslēgsies. Jums ir jākontrolē ēdiena cepšana un tā jāizslēdz. Kad cepšanas process ir beidzies, varat izslēgt cepeškrāsni, pagriežot funkciju izvēles, temperatūras un taimera pogas izslēgtā (augšup) pozīcijā.

Cepšana, iestatot cepšanas laiku;

Laika beigās cepeškrāsns var automātiski izslēgties, izvēloties temperatūru un darbības funkciju, kas raksturīga jūsu ēdienam, un iestatot cepšanas laiku taimerī.

1. Izmantojot funkciju izvēles pogu, atlasiet darbības funkciju, kuru vēlaties gatavot.
2. Izmantojot temperatūras pogu, iestatiet temperatūru, kurā vēlaties gatavot.
3. Novietojiet taimera pogu līdz vajadzīgajam cepšanas laikam.

⇒ Jūsu cepeškrāsns nekavējoties sāks darboties izvēlētajā funkcijā un temperatūrā, un iedegsies termostata lampiņa. Kad temperatūra cepeškrāsns iekšpusē sasniedz vēlamo temperatūru, termostata lampiņa nodzisīs.

1. Kad cepšanas laiks ir beidzies, taimera poga pilnībā pagriezīsies pretēji pulksteņrādītāja virzienam. Skaņas brīdinājums norāda, ka laiks ir beidzies un cepeškrāsns pārtrauc cepšanu.
2. Ja ēdiena gatavošana ir pabeigta, izslēdziet cepeškrāsni, pagriežot funkciju izvēles pogu un temperatūras pogu izslēgšanas (augšup) stāvoklī. Ja vēlaties turpināt, vēlreiz pagrieziet taimera pogu uz noteiktu cepšanas laiku. Cepeškrāsns turpinās darboties iestatītajā funkcijā un temperatūrā.

Cepšanas pabeigšanai pirms noteiktā laika:

1. Pagrieziet taimera pogu pretēji pulksteņrādītāja virzienam, līdz tā sasniedz izslēgšanas (augšup) pozīcijā.
2. Izslēdziet cepeškrāsni, pagriežot funkciju izvēles pogu un temperatūras pogu izslēgtā (augšup) pozīcijā.

8 Vispārīga informācija par ēdienu cepšanu

Šajā sadaļā varat atrast padomus par ēdiena gatavošanu un gatavošanu.

Turklāt šajā sadaļā ir aprakstīti daži ēdieni, kurus pārbaudījis ražotājs, un šiem ēdieniem vispiemērotākos iestatījumus.

Tiek norādīti arī šiem ēdieniem piemēroti cepeškrāsns iestatījumi un piederumi.

8.1 Vispārīgi brīdinājumi par cepšanu cepeškrāsnī

- Atverot cepeškrāsns durvis cepšanas laikā vai pēc tās, var izdalīties karsts apdedzinošs tvaiks. Tvaiks var apdedzināt roku, seju un/vai acis. Atverot cepeškrāsns durvis, turieties prom.

• Intensīvs tvaiks, kas rodas cepšanas laikā, temperatūras starpības dēļ cepeškrāsns iekšpusē un ārpusē, kā arī uz mēbeļu augšējām daļām var veidot kondensēta ūdens pilienus. Tā ir normāla un fiziska parādība.
• Pārtikas ēdiena gatavošanas temperatūra un laika vērtības var atšķirties atkarībā no receptes un daudzuma. Šī iemesla dēļ šīs vērtības tiek norādītas kā diapazoni.

• Pirms sākat gatavot, vienmēr izņemiet no cepeškrāsns neizmantotos piederumus. Piederumi, kas paliks cepeškrāsnī, var neļaut jūsu ēdienam gatavoties, izmantojot pareizās vērtības.

• Attiecībā uz ēdienu, kuru gatavojat pēc savas receptes, varat atsaukties uz līdzīgiem ēdieniem, kas sniegti gatavošanas tabulās.

• Komplektā iekļauto piederumu izmantošana nodrošina vislabāko ēdiena gatavošanas kvalitāti. Vienmēr ievērojiet ražotāja sniegtos brīdinājumus un informāciju par ārējiem virtuves piederumiem, kurus izmantosit.
• Nogrieziet taukus necaurlaidīgu papīru, kuru izmantosit ēdiena gatavošanai, piemērotā izmērā. Taukus necaurlaidīgi papīri, kas pārkaras pāri traukam, var radīt apdegumu risku un ietekmēt jūsu ēdiena cepšanas kvalitāti. Izmantojiet taukus necaurlaidīgu papīru norādītajā temperatūras diapazonā.
• Lai ēdiena cepšana būtu laba, novietojiet ēdienu uz ieteiktā pareizā plaukta. Cepšanas laikā nemainiet plaukta stāvokli.

8.1.1 Konditorejas izstrādājumi un cepeškrāsns ēdieni

Vispārīgā informācija

• Lai iegūtu labu gatavošanas kvalitāti, mēs iesakām izmantot izstrādājuma piederumus. Ja izmantosiet ārēju virtuves trauku, dodiet priekšroku tumšiem, nelipīgiem un karstumizturīgiem izstrādājumiem.
• Ja gatavošanas tabulā ir ieteicama priekšsildīšana, pēc iepriekšējās uzsildīšanas noteikti ielieciet ēdienu cepeškrāsnī.
• Ja gatavojat, izmantojot gatavošanas traukus uz stieplu grila, novietojiet to stieplu režga vidū, nevis pie aizmugurējās sienas.
• Visiem konditorejas izstrādājumu izgatavošanai izmantotajiem materiāliem jābūt svaigiem un istabas temperatūrā.
• Ėdienu gatavošanas status var atšķirties atkarībā no Ėdiena daudzuma un trauku lieluma.

- Metāla, keramikas un stikla veidnes pagarina gatavošanas laiku, un konditorejas izstrādājumu apakšējās virsmas neapbrūninās vienmērīgi.

- Ja izmantojat cepamo papīru, uz ēdiena apakšējās virsmas var novērot nelielu brūnumu. Šādā situācijā jums var būt nepieciešams pagarināt gatavošanas laiku par aptuveni 10 minūtēm.

- Gatavošanas tabulās norādītās vērtības tiek noteiktas mūsu laboratorijās veikto testu rezultātā. Jums piemērotas vērtības var atšķirties no šīm vērtībām.

- Novietojiet ēdienu uz atbilstoša plaukta, kas ieteikts gatavošanas tabulā. Uzskatiet cepeškrāsns apakšējo plauktu kā 1. plauktu.

- Pagatavojiet gatavošanas tabulā ieteiktos ēdienus ar vienu paplāti.

Padomi kūku cepšanai

• Ja kūka ir pārāk sausa, palieliniet temperatūru par 10°C un saīsiniet cepšanas laiku.
• Ja kūka ir mitra, izmantojiet nelielu daudzumu škīdruma vai samaziniet temperatūru par 10°C.
• Ja kūkas augšdaļa ir apdegusi, ielieciet to uz apakšējā plaukta, pazeminiet temperatūru un palieliniet cepšanas laiku.
• Ja kūkas iekšpuse ir labi izcepusies, bet ārpuse ir lipīga, izmantojiet mazāk šķidruma, samaziniet temperatūru un palieliniet gatavošanas laiku.

Padomi konditorejas izstrādājumiem

• Ja konditorejas izstrādājums ir pārāk sauss, palieliniet temperatūru par 10°C un saīsiniet gatavošanas laiku. Mitriniet mīklas loksnes ar mērci, kas sastāv no piena, eļļas, olu un jogurta maisījuma.
• Ja konditorejas izstrādājumi tiek gatavoti lēnām, pārliecinieties, vai jūsu sagatavotais mīklas biezums nepāriet pāri paplātei.
• Ja konditorejas izstrādājumu virsma ir brūnināta, bet apakša nav pagatavota, pārliecinieties, vai mīklas apakšā nav par daudz mērces, ko izmantosit konditorejas izstrādājumiem.

Vienmērīgai brūnināšanai mēģiniet mērci vienmērīgi sadalīt starp mīklas loksnēm un konditorejas izstrādājumiem.

- Cepiet savus konditorejas izstrādājumus gatavošanas tabulā norādītajā vietā un temperatūrā. Ja apakšdaļa joprojām nav

pietiekami brūna, novietojiet to uz apakšējā plaukta nākamajai cepšanas reizei.

LV

Gatavošanas galds mīklas izstrādājumiem un cepeškrāsnī gatavojamai pārtikai

Ediens Izmantojamais piederums		Darbības funkcija	Plaukta pozīcija Te	Temperatūra (°C)	Cepšanas laiks (min) (aptuveni)
Kūka uz paplātes	Standarta paplāte *	Augšējās un apakšējā sildīšana	3 180 30 ... 45
Kūka veidnē	Kūkas veidne uz stieplu grila **	Augšējās un apakšējā sildīšana	2 180 30 ... 50
Mazas kūciņas	Standarta paplāte *	Augšējās un apakšējā sildīšana	3 160 25 ... 35
Mazas kūciņas	Standarta paplāte *	Ventilatora atbalstīta apakšējā/augšējā sildīšana	2 150 20 ... 30
Biskvītkūka	Apaļa kūkas veidne, ar 26 cm diametru, un skavu uz stieplu režga **	Augšējās un apakšējā sildīšana	2 160 30 ... 45
Biskvītkūka	Apaļa kūkas veidne, ar 26 cm diametru, un skavu uz stieplu režga **	Ventilatora atbalstīta apakšējā/augšējā sildīšana	2 160 20 ... 30
Cepumi	Konditorejas paplāte *	Augšējās un apakšējā sildīšana	3 170 25 ... 40
Konditorejas izstrādājumi	Standarta paplāte *	Ventilatora atbalstīta apakšējā/augšējā sildīšana	2 200 30 ... 40
Maizīte	Standarta paplāte *	Augšējās un apakšējā sildīšana	2 200 20 ... 35
Visa maize	Standarta paplāte *	Augšējās un apakšējā sildīšana	3 200 30 ... 45
Lazanja	Stikla/metāla taisnstūra trauks uz stieplu režga **	Augšējās un apakšējā sildīšana	2 vai 3 200 30 ... 45
Ābolu pīrāgs	Apaļa melna metāla veidne ar diametru 20 cm uz stieplu režga **	Augšējās un apakšējā sildīšana	2 180 60 ... 75
Pica	Standarta paplāte *	Augšējās un apakšējā sildīšana	2 220 10 ... 25

Visu ēdienu ieteicams priekšsildīt.

*lespējams, ka šie piederumi nav iekļauti jūsu izstrādājumā.

**Šie piederumi nav iekļauti jūsu izstrādājumā. Tie ir nopērkami piederumi.

8.1.2 Gala, zivis un mājputni

Galvenie grilēšanas punkti

• Papildinot to ar citronu sulu un pipariem pirms ceselas vistas, tītara un lielu gaļas gabalu gatavošanas, ēdiena gatavošanas veiktspēja palielināsies.

• Gaļas bez kauliem pagatavošanai nepieciešams laiks, kas ir 15 līdz 30 minūtes ilgāks nekā filejas cepšanai.

• Uz gaļas biezuma centimetru jāaprēķina apmēram 4 līdz 5 minūtes gatavošanas laika.

• Kad gatavošanas laiks ir beidzies, turiet gaļu cepeškrāsnī apmēram 10 minūtes. Gaļas sula labāk izdalās ceptā gaļā un neizplūst, sagriežot gaļu.
• Zivis jānovieto uz vidēja vai zema līmeņa plaukta karstumizturīgās plāksnes.
• Pagatavojiet gatavošanas tabulā ieteiktos ēdienus ar vienu paplāti.

Gatavošanas galds gałai, zivim un putniem

Ediens Izmantojamaispiederums		Darbībasfunkcija	Plaukta pozīcija	Temperatūra (°C)	Cepšanas laiks(min) (aptuveni)
Steiks (vesels) /Cepts (1 kg)	Standarta paplāte*	Ventilatoraatbalstītaapakšējā/augšējāsildīšana	3	15 minūtes 250/max, pēc 180 ...190	60 ... 80
Jēra kājiņa (1,5-2kg)	Standarta paplāte*	Ventilatoraatbalstītaapakšējā/augšējāsildīšana	3	15 minūtes 250/max, pēc 170	110 ... 120
Cepta vista (1,8-2kg)	Stieplu grils *Novietojiet vienupaplāti uzapakšējā plaukta.	Ventilatoraatbalstītaapakšējā/augšējāsildīšana	2	15 minūtes 250/max, pēc 190	60 ... 80
Titars (5,5 kg)	Standarta paplāte*	Ventilatoraatbalstītaapakšējā/augšējāsildīšana	1	25 minūtes 250/max, pēc 180 ...190	150 ... 210
Zivis	Stieplu grils *Novietojiet vienupaplāti uzapakšējā plaukta.	Ventilatoraatbalstītaapakšējā/augšējāsildīšana	3 200 20 ... 30

Visu ēdienu ieteicams priekšsildīt.

*lespējams, ka šie piederumi nav iekļauti jūsu izstrādājumā.

**Šie piederumi nav iekļauti jūsu izstrādājumā. Tie ir nopērkami piederumi.

8.1.3 Grils

Sarkanā gaļa, zivis un mājputni cepšanas laikā ātri brūnēs, saglabās skaistu garozu un neizžūs. Grilēšanai īpaši piemēroti ir steiki, iesmi, desas un sulīgi dārzeni (tomāti, sīpoli utt.).

Vispārīgi brīdinājumi

- Grilēšanai nepiemērots ēdiens rada ugunsbīstamību. Grilējiet tikai tos ēdienus, kas ir piemēroti spēcīgai grila ugunij. Nelieciet ēdienu arī pārāk tālu grila aizmugurē. Šī ir karstākā vieta, un tauki var aizdegties.

- Grilēšanas laikā aizveriet cepeškrāsns durvis. Nekad negrilējiet ar atvērtām cepeškrāsns durvīm. Karstas virsmas var izraisīt apdegumus!

Grila galvenie punkti

• Pagatavojiet grilam līdzīga biezuma un svara ēdienus.

• Novietojiet grilējamos gabalus uz stieplu grila vai stieplu grila paplātes, sadalot tos, nepārsniedzot sildītāja izmērus.

• Atkarībā no grilējamo gabalu biezuma, tabulā norādītie gatavošanas laiki var atškirties.

• lebīdiet stiepļu režģi vai režģa paplāti cepeškrāsnī līdz vajadzīgajam līmenim. Ja jūs gatavojat ēdienu uz stiepļu režģa, pabīdiet cepeškrāsns paplāti apakšējā plauktā, lai savāktu ellas. Cepeškrāsns paplātei, kuru plānojat bīdīt, jābūt tādam izmēram, lai tā aptvertu visu grila zonu. Šī paplāte var nebūt iekļauta izstrādājuma komplektācijā. lelejiet nedaudz ūdens cepeškrāsns paplātē, lai to viegli notīrītu.

LV

Grila tabula

Ediens Izmantojamais	piederums	Plaukta pozicija Temperatura (°C) Cepšanas laiks (min)
			(aptuveni)
Zivis Stieplu grils 4 - 5	250 20 ... 25
Vistas gabali Stieplu grils 4 - 5 250 25 ... 35
Kotletes (teļa gaļa) - 12 amount	Stieplu grils 4 250 20 ... 30
Jēra karbonāde Stieplu	grils 4 - 5 250 20 ... 25
Steiks - (gaļas kubi) Stieplu grils 4 - 5 250 25 ...		30
Teļa gaļas karbonāde Stieplu grils 4 - 5 250 25 ... 30
Dārzenu gratīns Stieplu grils 4 - 5 220 20 ... 30
Grauzdiņa maize Stieplu grils 4 250 1 ... 4
Visu grilēto ēdienu ieteicams priekšsildīt 5 minūtes.Apgrieziet ēdiena gabalus pēc 1/2 no kopējā grilēšanas laika.

Ventilatora atbalstīts zems grils

Ediens Izmantoja	mais piederums	Darbības funkcija	Plaukta pozīcija	Temperatūra (°C)	Cepšanas laiks (min) (aptuveni)
Zivis	Stieplu grils	Ventilatora atbalstīts zems grils	4	200	30 ... 35
Vistas gabali Stieplu grils		Ventilatora atbalstīts zems grils	4	250	25 ... 35
Kotletes (teļa gaļa) - 12 amount	Stieplu grils	Ventilatora atbalstīts zems grils	4	250	30 ... 40
Steiks (vesels) / Cepts (1 kg )	Stieplu grils - Novietojiet vienu paplāti uz apakšējā plaukta.	Ventilatora atbalstīts zems grils	3	15 minūtes 250, pēc 180 ... 190	90 ... 110
Neuzkarsējiet šajā grila tabulā ieteiktos ēdienus.

8.1.4 Pārtikas pārbaude

- Pārtika uz šīs plīts virsmas ir pagatavota saskaņā ar EN 60350-1, lai atvieglotu produktu pārbaudi kontroles institūtos.

- Pagatavojiet gatavošanas tabulā ieteiktos ēdienus ar vienu paplāti.

Pārbaudes produktu gatavošanas galds

Ediens Izmantoja	mais piederums	Darbības funkcija	Plaukta pozīcija	Temperatūra (°C)	Cepšanas laiks (min) (aptuveni)
Smilšu kūka (saldie cepumi)	Standarta paplāte *	Augšējās un apakšējā sildīšana	3 140 20 ... 30
Mazas kūciņas	Standarta paplāte *	Augšējās un apakšējā sildīšana	3 160 25 ... 35
Mazas kūciņas	Standarta paplāte *	Ventilatora atbalstīta apakšējā/augšējā sildīšana	2 150 20 ... 30
Biskvītkūka	Apaļa kūkas veidne, ar 26 cm diametru, un skavu uz stiepļu režga **	Augšējās un apakšējā sildīšana	2 160 30 ... 45
Biskvītkūka	Apaļa kūkas veidne, ar 26 cm diametru, un skavu uz stiepļu režga **	Ventilatora atbalstīta apakšējā/augšējā sildīšana	2 160 20 ... 30
Ābolu pīrāgs	Apaļa melna metāla veidne ar diametru 20 cm uz stiepļu režga **	Augšējās un apakšējā sildīšana	2 180 60 ... 75

Visu ēdienu ieteicams priekšsildīt.
*lespējams, ka šie piederumi nav iekļauti jūsu izstrādājumā.
**Šie piederumi nav iekļauti jūsu izstrādājumā. Tie ir nopērkami piederumi.

Grils

Ediens Izmantojamais	piederums	Plaukta pozicija Temperatura (°C) Cepšanas laiks (min)(aptuveni)
Kotletes (teļa gaļa) - 12 amount	Stieplu grils 4 250 20 ...	30
Grauzdiņa maize Stieplu grils 4 250 1 ... 4
Visu grilēto ēdienu ieteicams priekšsildīt 5 minūtes.Apgrieziet ēdiena gabalus pēc 1/2 no kopējā grilēšanas laika.

9 Apkope un tīrīšana

9.1 Vispārīga tīrīšanas informācija

Vispārīgi brīdinājumi

• Pirms izstrādājuma tīrīšanas uzgaidiet, līdz izstrādājums atdziest. Karstas virsmas var izraisīt apdegumus!

• Neuzklājiet mazgāšanas līdzekļus tieši uz karstām virsmām. Tas var radīt paliekošus traipus.

• Pēc katras darbības izstrādājums ir rūpīgi jāiztīra un jāizžāvē. Tāpēc pārtikas atliekām ir jābūt viegli notīrāmām, un ir jānovērš šo atlikumu piedegšana, ja izstrādājumu vēlāk atkal izmanto. Tādējādi pagarinās iekārtas kalpošanas laiks un samazinās bieži sastopamās problēmas.

- Tīrīšanai nelietojiet tvaika tīrīšanas līdzekļus.

• Daži mazgāšanas vai tīrīšanas līdzekļi var sabojāt virsmu. Nepiemēroti tīrīšanas līdzekļi ir: balinātāji, tīrīšanas līdzekļi, kas satur amonjaku, skābi vai hlorīdu, tīrīšanas līdzekļi ar tvaiku, atkaļkošanas līdzekļi, traipu un rūsas tīrīšanas līdzekļi, abrazīvie tīrīšanas līdzekļi (krēmveida tīrīšanas līdzekļi, tīrīšanas pulveris, tīrīšanas krēms, abrazīvs un skrāpējamā švamme, stieple, sūkļi, tīrīšanas drānas, kas satur netīrumus un mazgāšanas līdzekļa atlikumus).
• Tīrīšanai pēc katras lietošanas reizes nav nepieciešams īpašs tīrīšanas materiāls. Notīriet ierīci, izmantojot trauku mazgāšanas līdzekli, siltu ūdeni un mīkstu drāniņu vai sūkli un nosusiniet to ar sausu drānu.
• Pēc tīrīšanas noteikti noslaukiet visu atlikušo šķidrumu un ēdiena gatavošanas laikā nekavējoties notīriet visu pārtikas izstrādājumu šļakatas.
• Nemazgājiet nevienu ierīces sastāvdaļu trauku mazgājamā mašīnā, ja vien lietotāja rokasgrāmatā nav norādīts citādi.

Plīts virsmām:

• Skābie netīrumi, piemēram, piens, tomātu pasta un ella, var radīt paliekošus traipus uz plīts virsmām un plīts zonu sastāvdaļām, notīriet visus pārplūdušos šķidrumus tūlīt pēc plīts atdzesēšanas, to izslēdzot.
• Wok tipa degli, ko izmanto augstā temperatūrā, var mainīt krāsu. Tas ir normāli.
• Pārvietojot dažus virtuves piederumus, uz katlu turētājiem var palikt metāla pēdas. Nebīdiet pannas un katlus uz virsmas.
• Tā kā plīts zonas vāciņi tieši saskaras ar uguni un tiek pakļauti augstām temperatūrām, krāsas maiņa un zudums laikā ir normāli. Tas nerada problēmas plīts virsmas lietošanas laikā.

Tērauda - nerūsējošās virsmas

- Nelietojiet skābes vai hloru saturošus tīrīšanas līdzekļus nerūsējošu - tērauda virsmu un rokturu tīrīšanai.

• Nerūsējošā-tērauda virsma ar laiku var mainīt krāsu. Tas ir normāli. Pēc katras darbības notīriet ar mazgāšanas līdzekli, kas piemērots nerūsējošā vai nerūsējošā tērauda virsmai.
• Notīriet ar mīkstu ziepjūdenu un šķidru (nesaskrāpējošu) mazgāšanas līdzekli, kas piemērots tērauda virsmām, rūpīgi noslaukot vienā virzienā.
• Nekavējoties, bez gaidīšanas, noņemiet kaļku, eļļas, cietes, piena un olbaltumvielu traipus no stikla un nerūsējošā tērauda virsmām. Traipi ilgstošā laika posmā var rūsēt.
• Tīrīšanas līdzekļi, kas izsmidzināti/uzklāti uz virsmas, nekavējoties jānotīra. Uz virsmas palikušie abrazīvie tīrīšanas līdzekļi liek virsmai klūt baltai.

Emaljētas virsmas

• Pirms gatavošanas zonas tīrīšanas, cepeškrāsns jāatdzesē. Karstu virsmu tīrīšana radīs gan ugunsbīstamību, gan emaljas virsmas bojājumus.
• Pēc katras lietošanas, emaljas virsmas notīriet ar trauku mazgāšanas līdzekli, siltu ūdeni un mīkstu drāniņu vai sūkli un nosusiniet ar sausu drānu.
• Ja jūsu izstrādājumam ir vienkāršas tīrīšanas ar tvaiku funkcija, varat viegli tīrīt ar tvaiku nelielus un nenoturīgos netīrumus. (Skatiet sadaļu “Viegla tīrīšana ar tvaiku [▶ 94]”.)
• Sarežgītiem traipiem var izmantot tīrīšanas līdzekli, kas jūsu izstrādājumam ir rekomendēts tīmekļa vietnē, kopā ar neskrāpējošu pinuma sūkli. Nelietojiet ārēju cepeškrāsns tīrīšanas līdzekli.

Katalītiskās virsmas

• Gatavošanas zonas sānu sienas var pārklāt tikai ar emalju vai katalītiskām sienām. Tās atškiras atkarībā no modela.
• Katalītiskajām sienām ir gaiši matēta un poraina virsma. Cepeškrāsns katalītiskās sienas nav jātīra.
• Katalītiskās virsmas absorbē eļļu, pateicoties to porainai struktūrai, un sāk spīdēt, kad virsma ir piesātināta ar eļļu, šajā gadījumā ieteicams nomainīt detaļas.

Stikla virsmas

• Tīrot stikla virsmas, nelietojiet cietā metāla skrāpjus un abrazīvus tīrīšanas materiālus. Tie var sabojāt stikla virsmu.
• Notīriet ierīci, izmantojot trauku mazgāšanas līdzekli, siltu ūdeni un stikla virsmām raksturīgu mikrošķiedras drāniņu, un nosusiniet to ar sausu drānu.
• Ja pēc tīrīšanas ir palicis mazgāšanas līdzeklis, noslaukiet to ar aukstu ūdeni un nosusiniet ar tīru un sausu mikrošķiedras drānu. Mazgāšanas līdzekļa atlikumi nākamreiz var sabojāt stikla virsmu.
• Nekādā gadījumā uz stikla virsmas piekaltušos atlikumus nedrīkst notīrīt ar zobainiem nažiem, stiepļu vilnu vai līdzīgiem skrāpēšanas rīkiem.
• Jūs varat notīrīt kalcija traipus (dzeltenos traipus) uz stikla virsmas ar komerciāli nopērkamo atkaļkošanas aģentu ar atkaļkošanas līdzekli, piemēram, etiki vai citronu sulu.
• Ja virsma ir stipri netīra, uzklājiet tīrīšanas līdzekli uz traipa ar sūkli un uzgaidiet, līdz tas iedarbojas pareizi. Pēc tam notīriet stikla virsmu ar mitru drānu.
• Krāsas un traipi uz stikla virsmas ir normāli, un tie nav trūkumi.

Plastmasas detalas un krāsotas virsmas

• Notīriet plastmasas detaļas un krāsotās virsmas ar trauku mazgāšanas līdzekli, siltu ūdeni un mīkstu drāniņu vai sūkli un nosusiniet tās ar sausu drānu.
• Nelietojiet cieto metālu skrāpjus un abrazīvos tīrīšanas līdzekļus. Tie var sabojāt virsmas.
• Nodrošiniet, lai izstrādājuma sastāvdaļu savienojumi netiktu mitri un ar mazgāšanas līdzekli. Pretējā gadījumā uz šīm šuvēm var rasties korozija.

9.2 Tīrīšanas piederumi

Nelieciet izstrādājuma piederumus trauku mazgājamajā mašīnā, ja vien lietotāja rokasgrāmatā nav norādīts citādi.

9.3 Plīts virsmas tīrīšana

Gāzes deglu tīrīšana

1. Pirms plīts virsmas tīrīšanas noņemiet katla turētājus, degļa vāciņus un galvas no plīts virsmas.
2. Tīriet plīts virsmu atbilstoši ieteikumiem, kas iekļauti vispārīgajā tīrīšanas informācijā atbilstoši virsmas tipam (emaljēta, stikla, inoksa utt.).
3. Notīriet degļa kameru ar drāniņu, kas samērcēta mazgāšanas līdzeklī, vai ar neskrāpējošu, mīkstu suku. Pārliecinieties, ka nav palikuši pārtikas atlikumi.
4. Notīriet aizdedzes sveces un termiskos elementus (modeļos ar aizdedzi un termisko elementu) ar labi izgrieztu drānu. Pēc tam nosusiniet ar tīru drāniņu. Pievērsiet uzmanību tam, lai aizdedzes svece un termiskais elements būtu pilnīgi sausi.
5. Pēc katras darbības notīriet degla vāciņus un galvas ar mazgāšanas līdzekli un pēc tam nosusiniet.
6. Noturīgu traipu gadījumā degļa vāciņus un galvas vismaz 15 minūtes turiet mazgāšanas līdzekļa ūdenī vai siltā ziepjūdenī. Notīriet ar nemetālisku un neskrāpējošu suku.
7. Jūs varat izmantot Quick&Shine tīrīšanas līdzekļus cepeškrāsns iekšpusei un griliem, kurus lieto emaljētām virsmām un kurus ieteicis pilnvarotais servisa centrs, īpaši noturīgiem traipiem uz emaljētiem degļu vāciņiem.
8. Tīrot tos, degļa vāciņiem nedrīkst pieskarties ar agresīviem mazgāšanas līdzekļiem, piemēram, krāsns iekšējiem tīrīšanas līdzekļiem, atkaļkotājiem, tas var izraisīt krāsas maiņu.

9. Pēc katras darbības katla turētājus notīriet ar mazgāšanas līdzekli un mīkstu suku, kas neskrāpē, un pēc tam nosusiniet.

10. Ja degla vāciņus un katlu turētājus izmanto mitrus, karstuma ietekmē var rasties noturīgi kalka traipi. Pirms darbības pārliecinieties, ka tie ir nožuvuši.

11. Novietojiet attiecīgi degļu galvas, vāciņus un katlu turētājus.
12. Novietojot katlu turētājus, pārliecinieties, ka tie atrodas degļu centrā. Piespraudes modelos piestipriniet tapas uz degļa plāksnes pie tapām, kas atrodas katla turētājos.

Degla dalu montāža

1. Pēc deglu tīrīšanas ievietojiet daļas, kā parādīts attēlā.
2. Novietojiet degla galvu tā, lai tā izietu caur degla aizdedzes sveci (4). Pagrieziet degla galvu pa labi un pa kreisi, lai pārliecinātos, ka tā atrodas degla kamerā.
3. Uzlieciet degla vāciņu uz degla galvas.

1 Degla vāciņš
2 Degla galva
3 Degla kamera
4 Aizdedzes svece (modelos ar aizdedzi)

9.4 Vadības Paneļa Tīrīšana

- Tīrot vadības panelus ar pogas vadību, noslaukiet paneli un pogas ar mitru, mīkstu drānu un nosusiniet ar sausu drānu. Lai notīrītu paneli, nenoņemiet pogas un starplikas zem tām. Vadības panelis un pogas var būt bojāti.

• Tīrot tērauda paneļus ar pogas vadību, nelietojiet tērauda tīrīšanas līdzekļus ap pogu. Indikatorus ap pogu var izdzēst.
• Notīriet skārienjūtīgos vadības paneļus ar mitru, mīkstu drānu un nosusiniet ar sausu drānu. Ja jūsu izstrādājumam ir taustiņu bloķēšanas funkcija, pirms vadības paneļa tīrīšanas iestatiet taustiņu bloķēšanu. Pretējā gadījumā taustiņus var atklāt nepareizi.

9.5 Cepeškrāsns iekšpuses (gatavošanas zonas) tīrīšana

Veiciet tīrīšanas darbības, kas aprakstītas sadaļā "Vispārīga Tīrīšanas Informācija" atbilstoši jūsu cepeškrāsns virsmas tipiem.

Cepeškrāsns sānu sienu tīrīšana

Gatavošanas zonas sānu sienas var pārklāt tikai ar emalju vai katalītiskām sienām. Tās atšķiras atkarībā no modela. Ja ir katalītiskā siena, informāciju skatiet "Kataliskās sienas" sadaļā.

Ja izstrādājums ir stieplu plauktu modelis, pirms sānu sienu tīrīšanas noņemiet stieplu plauktus. Pēc tam pabeidziet tīrīšanu, kā aprakstīts sadaļā "Vispārīga Tīrīšanas Informācija" atbilstoši sānu sienas virsmas tipam.

Lai nonemtu sānu stieplu plauktus:

1. Noņemiet stieples plaukta priekšpusi, velkot to uz sānu sienas pretējā virzienā.
2. Pavelciet stieplu plauktu pret sevi, lai to pilnībā izņemtu.

1. Lai nomainītu plauktus, procedūras, kas tiek veiktas, tos noņemot, ir jāatkārto attiecīgi apgrieztā secībā.

9.6 Viegla tīrīšana ar tvaiku

Tas Įauj viegli notīrīt netīrumus (nepaliek uz ilgu laiku), ko mīkstina cepeškrāsns iekšpusē esošais tvaiks un ūdens pilieni, kas kondensējas krāsns iekšējās virsmās.

1. Iznemiet visus piederumus cepeškrāsns iekšpusē.
2. lelejiet 500 ml ūdens paplātē un novietojiet to uz cepeškrāsns 2. plauktā.

1. Iestatiet cepeškrāsni vieglas tīrīšanas ar tvaiku darba režimā un 15 minūtes darbiniet 100°C temperatūrā.

Nekavējoties atveriet durvis un noslaukiet cepeškrāsns iekšpusi ar mitru sūkli vai drānu. Atverot durvis, tiks atbrīvots tvaiks. Tas var radīt apdegumu risku. Uzmanieties, atverot durvis.

Noturīgiem netīrumiem notīriet izstrādājumu, izmantojot trauku mazgāšanas līdzekli, siltu ūdeni un mīkstu drāniņu vai sūkli un nosusiniet to ar sausu drānu.

Vienkāršajā tvaika tīrīšanas funkcijā ir paredzēts, ka pievienotais ūdens iztvaiko un kondensējas uz cepeškrāsns iekšpuses un cepeškrāsns durvīm, lai mīkstinātu jūsu cepeškrāsnī radušos vieglos netīrumus. Uz cepeškrāsns durtiņām var veidoties kondensāts, kas pēc cepeškrāsns durtiņu atvēršanas var nopilēt. Pēc cepeškrāsns durvju atvēršanas noslaukiet kondensātu.

(Mainās atkarībā no izstrādājuma modela. lespējams, ka tas nav pieejams jūsu izstrādājumā.) Pēc kondensāta veidošanās cepeškrāsns iekšpusē baseina kanālā zem

krāsns var veidoties peļke vai mitrums. Pēc lietošanas noslaukiet šo baseina kanālu ar mitru drānu un pēc tam nosusiniet.

9.7 Cepeškrāsns Durvju Tīrīšana

Jūs varat noņemt cepeškrāsns durvis un durvju stiklus, lai tos notīrītu. Kā noņemt durvis un logus, ir paskaidrots sadaļās "Cepeškrāsns durbju noņemšana" un "Durvju iekšējo stiklu noņemšana". Pēc durvju iekšējo stiklu noņemšanas notīriet tos, izmantojot trauku mazgāšanas līdzekli, siltu ūdeni un mīkstu drāniņu vai sūkli, un nosusiniet tos ar sausu drānu. Lai novērstu kaļka atlikumus, kas var veidoties uz cepeškrāsns stikla, noslaukiet stiklu ar etiki un noskalojiet.

Cepeškrāsns durvju un stikla tīrīšanai nelietojiet spēcīgus abrazīvus tīrīšanas līdzekļus, metāla skrāpjus, stiepļu vilnu vai balinātājus.

Cepeškrāsns durvju nonemšana

1. Atveriet cepeškrāsns durvis.
2. Atveriet skavas priekšējo durvju engu ligzdā pa labi un pa kreisi, spiežot tos uz leju, kā parādīts attēlā.
3. Enğu veidi atškiras (A), (B), (C) atkaribā no izstrādājuma modela. Nākamajos attēlos parādīts, kā atvērt katra veida enğes.
4. (A) tipa enğes ir pieejamas parastajos durvju tipos.

1. Novietojiet cepeškrāsns durvis pusatvērtā stāvoklī.

1. Pavelciet noņemtās durvis uz augšu, lai tās atbrīvotu no labās un kreisās enģes un noņemtu.

Lai nomainītu durvis, procedūras, kas tiek veiktas, tās noņemot, ir jāatkārto attiecīgi apgrieztā secībā. Uzstādot durvis, noteikti aizveriet enģu ligzdas skavas.

9.8 Cepeškrāsns durvju iekšējā stikla nonemšana

Tīrīšanai var noņemt izstrādājuma priekšējo durvju iekšējo stiklu.

1. Atveriet cepeškrāsns durvis.

1. Noņemiet plastmasas komponentu, kas piestiprināts pie priekšējo durvju augšējās daļas, velkot to pret sevi.

1. Kā parādīts attēlā, viegli paceliet iekšējo stiklu (1) virzienā uz 'A' un pēc tam nonemiet, velkot virzienā uz 'B'.

1 lekšējais stikls 2* lekšējais stikls (tas var nebūt pieejams jūsu izstrādājumam)

1. Ja jūsu izstrādājumam ir iekšējais stikls (2), atkārtojiet to pašu procesu, lai to atdalītu (2).

2. Pirmais durvju pārgrupēšanas solis ir iekšējā stikla (2) samontēšana. Novietojiet stikla slīpo malu, lai tā saskartos ar plastmasas spraugas slīpoto malu. (Ja jūsu izstrādājumam ir iekšējais stikls). lekšējais stikls (2) jäpiestiprina pie plastmasas spraugas, kas ir vistuvāk iekšējam stiklam (1).

3. Samontējot iekšējo stiklu (1), pievērsiet uzmanību, lai stikla iespiestā puse būtu novietota uz iekšējā stikla. Ir svarīgi novietot iekšējā stikla (1) apakšējos stūrus tā, lai tie saskartos ar apakšējām plastmasas spraugām.

4. Bīdiet plastmasas detaļu rāmja virzienā, līdz atskan "klikšķa" skaņa.

9.9 Cepeškrāsns Lampas Tīrīšana

Ja cepeškrāsns lampas stikla durvis gatavošanas vietā klūst netīras, notīriet ar trauku mazgāšanas līdzekli, siltu ūdeni un mīkstu drāniņu vai sūkli un nosusiniet ar sausu drānu. Cepeškrāsns lampas atteices gadījumā varat nomainīt cepeškrāsns lampu, ievērojot sekojošās sadaļas.

Cepeškrāsns lampas nomaina

Vispārīgi Brīdinājumi

• Lai izvairitos no elektriskas strāvas trieciena riska pirms cepeškrāsns lampas nomaiñas, atvienojiet produktu un uzgaidiet, līdz cepeškrāsns atdziest. Karstas virsmas var izraisīt apdegumus!
• Šo cepeškrāsni darbina kvēlspuldze, kuras jauda ir mazāka par 40 W, augstums ir mazāks par 60 mm, diametrs ir mazāks par 30 mm, vai halogēna spuldze ar G9 ligzdām, kuras jauda ir mazāka par 60 W. Lampas ir piemērotas darbam temperatūrā virs 300 °C. Cepeškrāsns lampas ir pieejamas pilnvarotajos servisos vai licencētos tehniķos. Šis produkts satur G energijas klases lampu.
• Lampas novietojums var atškirties no attelā parādītā.
• Šajā izstrādājumā izmantotā lampa nav piemērota izmantošanai mājas telpu apgaismojumam. Šīs lampas mērķis ir palīdzēt lietotājam redzēt pārtikas produktus.
• Šajā izstrādājumā izmantotajām lampām jāiztur ārkārtīgi fiziski apstākļi, piemēram, temperatūra virs 50°C.

Ja jūsu cepeškrāsnī ir apaļa lampa,

1. Atvienojiet izstrādājumu no elektrotīkla.

2. Noņemiet stikla pārsegu, pagriežot to pretēji pulksteņrādītāja virzienam.

1. Ja jūsu cepeškrāsns lampa ir (A) tipa, kā parādīts attēlā zemāk, pagrieziet cepeškrāsns lampu, kā parādīts attēlā, un nomainiet to ar jaunu. Ja tips (B) ir modelis, izvelciet to, kā parādīts attēlā, un nomainiet to ar jaunu.

1. Uzlieciet atpakal stikla vāku.

Ja jūsu cepeškrāsnī ir kvadrātveida lampa,

1. Atvienojiet izstrādājumu no elektrotikla.
2. Noņemiet stieplu plauktus saskaņā ar aprakstu.

1. Ar skrūvgriezi paceliet lampas stikla apvalku. Vispirms izņemiet skrūvi, ja jūsu izstrādājuma kvadrātveida lampai ir skrūve.
2. Ja jūsu cepeškrāsns lampa ir (A) tipa, kā parādīts attēlā zemāk, pagrieziet cepeškrāsns lampu, kā parādīts attēlā, un nomainiet to ar jaunu. Ja tips (B) ir modelis, izvelciet to, kā parādīts attēlā, un nomainiet to ar jaunu.

1. Uzlieciet atpakal stikla pārsegu un stieplu plauktus.

LV

10 Problēmu novēršana

Ja pēc šajā sadaļā sniegto norādījumu izpildes problēma joprojām pastāv, sazinieties ar pārdevēju vai pilnvarotu servisu. Nekad nemēģiniet pats salabot savu izstrādājumu.

Cepeškrāsns darbības laikā izplūst tvaiks.

- Darbības laikā ir normāli redzēt tvaikus.

Tā nav klūda.

Gatavošanas laikā parādās ūdens pilieni

- Gatavošanas laikā radītais tvaiks, saskaroties ar aukstām virsmām ārpus izstrādājuma, kondensējas un var veidot ūdens pilienus. >>> Tā nav klūda.

Kamēr izstrādājums sasilst un atdziest, ir dzirdamas metāla skaņas.

- Metāla daļas karsējot var izplesties un radīt skaņas. >>> Tā nav klūda.

• Drošinātājs var būt bojāts vai izdedzis. >>> Pārbaudiet drošinātājus drošinātāju kastē. Ja nepieciešams, nomainiet tos vai atkārtoti aktivizējiet tos.
• Ierīce nedrīkst būt pievienota (iezemētai) kontaktligzdai. >>> Pārbaudiet, vai ierīce ir pievienota kontaktligzdai.
  • (Ja jūsu ierīcei ir taimeris) Vadības paneļa taustiņi nedarbojas. >>> Ja jūsu izstrādājumam ir taustiņu bloķēšana, tas var būt iespējots, atspējojiet taustiņu bloķēšanu.

Cepeškrāsns apgaismojums nedeg.

• Cepeškrāsns lampa var būt bojāta. >>> Nomainiet cepeškrāsns lampu.
• Nav elektrības. >>> Pārliecinieties, vai elektrotīkls darbojas, un pārbaudiet drošinātājus drošinātāju kārbā. Ja nepieciešams, nomainiet drošinātājus vai atkārtoti aktivizējiet tos.

Cepeškrāsns nesilda.

• Cepeškrāsns var nebūt iestatīta uz noteiktu gatavošanas funkciju un/vai temperatūru. >>> lestatiet cepeškrāsni uz noteiktu gatavošanas funkciju un/vai temperatūru.
• Modeliem ar taimeri laiks nav iestatīts.

  Iestatiet laiku.

• Nav elektrības. >>> Pārliecinieties, vai elektrotīks darbojas, un pārbaudiet drošinātājus drošinātāju kārbā. Ja nepieciešams, nomainiet drošinātājus vai atkārtoti aktivizējiet tos.

Nav aizdedzes dzirksteles.

• Nav strāvas. >>> Pārbaudiet drošinātājus drošinātāju kastē.
• Modeliem ar taimeri laiks nav iestatīts.

  Iestatiet laiku.
