Márka	Teka
Modell	DVI 88G1 EOS BM
Termék típusa	Konyhai páraelszívó
Szélesség	88 cm
Elektromos betáp	230 V / 50 Hz
Sebességek száma	Beállítható + és - gombokkal
Időzítő	Igen, 15 perces programozás
Frissítő funkció	24 órán keresztül óránként 10 percig 1-es sebességen működteti a motort
Világítás	Igen, 81484194 kódú izzó (ILCOS DBL-2-H-120)
Fém szűrők	Mosogatógépben mosható, havi tisztítás javasolt
Aktívszén szűrő	Opcionális (csökkenti az elszívási teljesítményt)
Minimális távolság a főzőlaptól	≥ 65 cm
Elszívócső átmérője	∅120 mm
Maximális csőhossz	4 méter, maximum 2 db 90°-os könyökkel
Biztonsági osztály	II. osztály (kettős szigetelés)
Használat	Háztartási, főzőlap felett (max 4 zóna)

Gyakran ismételt kérdések - DVI 88G1 EOS BM TEKA

Hogyan programozható be a páraelszívó időzítője?

Kapcsolja be a páraelszívót, és válassza ki a kívánt sebességet a + vagy - gombokkal. Nyomja meg az Időzítő gombot. A jelzőfény villogni kezd, és az időzítő 15 percre aktiválódik. Működés közben módosíthatja a sebességet. Az Intenzív sebesség körülbelül 7 perc után automatikusan 2-es sebességre vált.

Mit tegyek, ha a páraelszívó nem szív elég jól?

Először ellenőrizze, hogy a fém szűrők nem telítődtek-e zsírral: tisztítsa meg vagy cserélje ki őket. Ellenőrizze az elszívócső eltömődésmentességét is. Ha a páraelszívó aktívszén szűrővel van felszerelve, az is telítődhet; szükség esetén cserélje ki.

Hogyan tisztítsam a fém szűrőket?

Távolítsa el a szűrőket a reteszelő szerkezetek enyhe megnyomásával. Tisztítsa meg őket meleg vízben, semleges mosószerrel, vagy mosogatógépben (függőlegesen helyezze el). Hagyja levegőn megszáradni, mielőtt visszahelyezi. Ezt a műveletet legalább havonta egyszer végezze el.

Mi a minimális beépítési magasság?

A páraelszívó alsó részének legalább 65 cm távolságra kell lennie a gáz- vagy vegyes tűzhelyektől. Kövesse a főzőlap gyártójának utasításait.

Használhatom a páraelszívót a fém szűrők nélkül?

Nem, tilos a páraelszívót a fém szűrők nélkül üzemeltetni. Hiányuk tűz- és zsírcsepegési veszélyt okozhat. Ne főzzön a páraelszívó alatt, amíg a szűrők a mosogatógépben vannak.

Hogyan aktiválható a frissítő funkció?

Nyomja meg a « - » gombot 3 másodpercig. A funkció óránként tíz percig 1-es sebességen működteti a motort, 24 órán keresztül, vagy amíg manuálisan ki nem kapcsolja (ismételje meg ugyanezt a műveletet).

Mit tegyek, ha a páraelszívó egyáltalán nem működik?

Először ellenőrizze, hogy a tápkábel megfelelően csatlakozik-e a hálózathoz, és hogy érkezik-e áram (biztosíték vagy megszakító). Ha a probléma továbbra is fennáll, lépjen kapcsolatba a Műszaki Szolgálattal.

Hogyan cseréljem ki a páraelszívó izzóját?

Az izzó cseréjéhez vegye fel a kapcsolatot a legközelebbi Műszaki Segélyszolgálattal. A lámpa kódja: 81484194 (ILCOS DCODE DBL-2-H-120). Ne próbálja meg saját maga elvégezni.

Telepíthetek aktívszén szűrőt?

Igen, aktívszén szűrő telepíthető. Kövesse a mellékelt utasításokat. Vegye figyelembe, hogy ez csökkentheti az elszívási teljesítményt.

Milyen tanácsok vannak az energiamegtakarításhoz ezzel a páraelszívóval?

Biztosítson jó légáramlást, állítsa be a sebességet a keletkező gőz mennyiségéhez, az intenzív beállítást csak szükség esetén használja, használat után kapcsolja ki a páraelszívót és a világítást, rendszeresen tisztítsa a szűrőket, és fedje le az edényeket főzés közben.

HASZNÁLATI ÚTMUTATÓ DVI 88G1 EOS BM TEKA

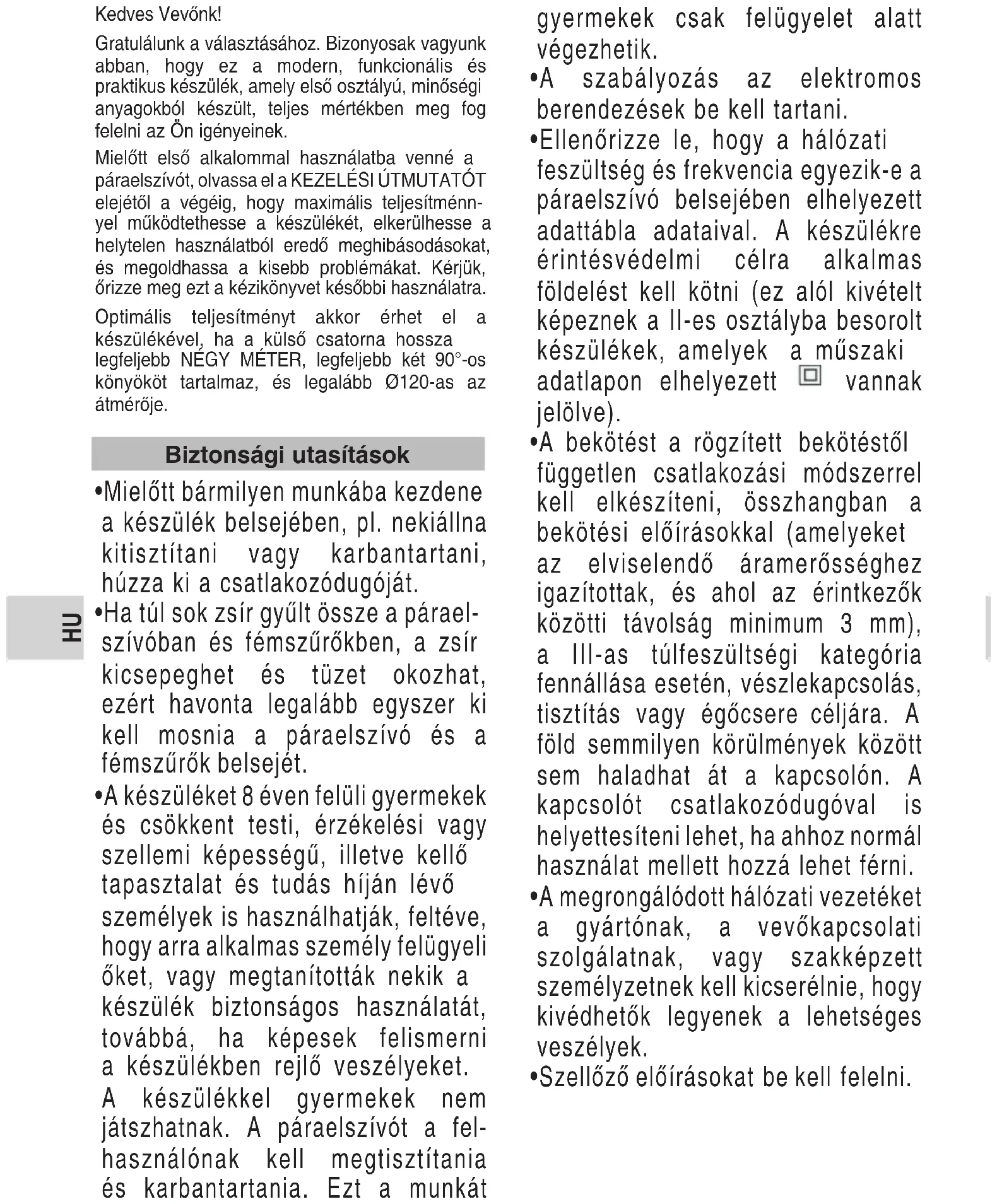

Gratulálunk a választásához. Bizonyosak vagyunk abban, hogy ez a modern, funkcionális és praktikus készülék, amely első osztályú, minőségi anyagokból készült, teljes mértékben meg fog felelni az Ön igényeinek.

Mielőtt első alkalommal használatba venné a páraelszívót, olvassa el a KEZELÉSI ÚTMUTATÓT elejétől a végéig, hogy maximális teljesítményel működtethesse a készülékét, elkerülhesse a helytelen használatból eredő meghibásodásokat, és megoldhassa a kisebb problémákat. Kérjük, őrizze meg ezt a kézikönyvet későbbi használatra.

Optimális teljesítményt akkor érhet el a készülékével, ha a külső csatorna hossza legfeljebb NEGY MÉTER, legfeljebb két 90°-os könyököt tartalmaz, és legalább ∅120-as az átmérője.

Biztonsági utasítások

• Mielőtt bármilyen munkába kezdene a készülék belsejében, pl. nekiállna kitisztítani vagy karbantartani, húzza ki a csatlakozódugóját.
  •Ha túl sok zsír gyült össze a páraelszívóban és fémszűrőkben, a zsír kicsepeghet és tüzet okozhat, ezért havonta legalább egyszer ki kell mosnia a páraelszívó és a fémszűrők belsejét.
• A készüléket 8 éven felüli gyermekek és csökkent testi, érzékelési vagy szellemi képességű, illetve kellő tapasztalat és tudás híján lévő személyek is használhatják, feltéve, hogy arra alkalmas személy felügyeli őket, vagy megtanították nekik a készülék biztonságos használatát, továbbá, ha képesek felismerni a készülékben rejlő veszélyeket.
  A készülékkel gyermekek nem játszhatnak. A páraelszívót a felhasználónak kell megtisztítania és karbantartania. Ezt a munkát

gyermekek csak felügyelet alatt végezhetik.

• A szabályozás az elektromos berendezések be kell tartani.
• Ellenőrizze le, hogy a hálózati feszültség és frekvencia egyezik-e a páraelszívó belsejében elhelyezett adattábla adataival. A készülékre érintésvédelmi célra alkalmas földelést kell kötni (ez alól kivételt képeznek a ll-es osztályba besorolt készülékek, amelyek a műszaki adatlapon elhelyezett vannak jelölve).
• A bekötést a rögzített bekötéstől független csatlakozási módszerrel kell elkészíteni, összhangban a bekötési előírásokkal (amelyeket az elviselendő áramerősséghez igazítottak, és ahol az érintkezők közötti távolság minimum 3 mm), a lll-as túlfeszültségi kategória fennállása esetén, vészlekapcsolás, tisztítás vagy égőcsere céljára. A föld semmilyen körülmények között sem haladhat át a kapcsolón. A kapcsolót csatlakozódugóval is helyettesíteni lehet, ha ahhoz normál használat mellett hozzá lehet férsni.
• A megrongálódott hálózati vezetéket a gyártónak, a vevőkapcsolati szolgálatnak, vagy szakképzett személyzetnek kell kicserélnie, hogy kivédhetők legyenek a lehetséges veszélyek.
• Szellőző előírásokat be kell felelni.

- A párát nem szabad olyan csatornákon át elszívni, amelyekre gázüzemű vagy egyéb energiával működtetett berendezések füstje is rá van kötve.

- A helyiséget megfelelő szellőzésről kell gondoskodni. Ha a páraelszívó egyidejűleg más, nem elektromos energiával működő készülékekkel működik, a levegő kilépő nyomása nem haladhatja meg a 4 Pa-t (4x10 ^-5 bar).

- A páraelszívó alatt ne használjon nyílt lángot.

•A páraelszívót úgy kell felszerelnie, hogy az alja minimum 65 cm-re legyen a gáz- vagy vegyes üzemű tűzhelytől. A munkalap gyártója által rögzített minimális határértékeket is tartsa be. Ezt a távolságot csökkenteni lehet, ha a páraelszívó beszerelési útmutatója kifejezetten megengedi.

- Hozzáférhető részek is fütött használata esetén főzőkészülékek.

- Soha ne égesse a gázégőt, ha nincs rajta edény. A szűrőkben összegyült zsír ugyanis a nagyobb hőmérséklet miatt lecsöpöghet, vagy tüzet foghat.

•Ha lehet, ne főzzön a páraelszívó alatt, ha nincsenek benn a fémszűrők, pl. mert éppen tisztítja a mosogatógépben.

- A páraelszívó belsejének tisztításakor ajánlatos kesztyűt viselnie, és rendkívül óvatosan dolgoznia.

- A páraelszívót otthoni használatra terveztük, és csak az ételek elkészítésekor képződő gázok elszívására és tisztítására alkalmas. Egyéb célra csak saját felelősségre fogható be, mivel az veszélyes lehet. A gyártó nem felel az olyan károkért, amelyeket a készülék helytelen használata okozott.

• Ha a készüléket javítani kell, forduljon a gyártó Önhöz legközelebb eső műszaki támogatási részlegéhez, amely mindig eredeti alkatrészeket fog beépíteni. Nem szerződéses partner által végzett javítások vagy átalakítások a berendezés megrongálódását, hibás működését eredményezhetik, és a biztonságot is veszélyeztetik.

- A készülék összhangban van az 2012/19/EU jelű, “Elektromos és elektronikus berendezések hulladékai” elnevezésű irányelvvel. Ez az irányelv egységes keretbe foglalja az egész Európai Unió területén hatályos szabályzatot, amely az elektromos és elektronikus berendezések hulladékának leadásáról és újrahasznosításáról rendelkezik

Biztonsági utasítások

- A telepítési utasításokat a felhasználói kézikönyv elején található képeken találja.

- Először távolítsa el a védőfóliát a készülék hátuljáról, majd a telepítést követően távolítsa el teljesen a fóliát

- Az útmutatásoktól eltérő csavarok vagy rögzítőelemek beszerelése elektromos hibát eredményezhet.

- Ez a páraelszívó kizárólag legfeljebb négy főzőlapos főzőlap fölé szerelhető be a UNE-EN 60335-2-31:2015 A1:2023; 7.12.1 szabványnak megfelelően.

Használati utasítások

Az 1. ábrán látható gomb megnyomásával szabályozhatja a páraelszívó működését.

A jobb páraelszívó hatás érdekében kapcsolja be a készüléket 3-5 perccel a főzés megkezdése előtt, hogy a levegőáramlás folyamatos és stabil legyen a páráképződéskor!

A főzés befejezése után hagyja még néhány percig (3-5 perc) bekapcsolva a páraelszívót, hogy a készülék a zsírrészecskéket az elszívó vezetékből teljesen kívülre vezesse. Így elkerülheti a zsír, gőz és szagok visszaáramlását.

PH

1. Világítás
2. Választott sebességnövelés
3. Választott sebességcsökkentés
4. Időzítő

Az elszívási időtartam beprogramozása

• A + / - megnyomásával kapcsolja be az elszívót, és válassza ki a kívánt szívási sebességet
• Nyomja meg az Időzítő gombot. A lámpa villogni kezd.
  • A programozási idő körülbelül 15 perc.
• A beprogramozott idő alatt módosíthatja a szívási sebességet.
• Az Intenzív sebesség önprogramozott, és körülbelül 7 perc elteltével átvált a 2-es sebességre.

Friss funkció

• A friss funkció abból áll, hogy a motort óránként tíz percre aktiválja az 1. sebességgel. Ez a funkció 24 órán keresztül aktív marad, vagy addig, ameddig manuálisan ki nem kapcsolják.
• A funkció be-/kikapcsolásához tartsa lenyomva a „ - ” gombot 3 másodpercig.

Izzó csere

Az égők cseréjéhez, kérjük forduljon a legközelebbei Műszaki Vevőszolgálathoz! Izzó kódja: 81484194

Tisztítás és karbantartás

A készülék minden tisztításánál és karbantartásánál tartsa be a biztonsági utasításokat!

A páraelszívó test tisztítása

• Amennyiben az Ön páraelszívója rozsdamentes nemesacélból készült, speciális, ehhez az anyaghoz való tisztítószert használjon és kövesse a tisztítószergyártó használati utasításait!
• Amennyiben az Ön páraelszívója lakkozott, langyos vizet és semleges mosogatószert használjon!
• Semmi esetre ne használjon fémes szivacsot, illetve kefét és súroló vagy maró hatású termékeket!
  •Törölje szárazra a páraelszívót egy szálmentes ronggyal!
• Soha ne használjon göztisztító készüléket!

A fémszűrők tisztítása

•Távolítsa el a szűrőket a burkolatból a zárelemek enyhe megnyomásával!
- A tisztításhoz áztassa be a szűrőket forró víz és semleges mosogatószer keverékébe, amíg a zsír leoldódik és ez után mosogassa el folyó víz alatt azokat, vagy használjon speciális zsíroldót! A szűrőket tisztíthatja mosogatógépben is; ebben az esetben tanácsos a szűrőt függőlegesen állítani, hogy ne rakódjon le ételmaradék.
- A mosogatógépben használt erős tisztító-szerek vagy öblítő szerek megtámadhat-ják a szűrő fémfelületét (megfeketedik), ez azonban nincs semmilyen negatív hatással a szűrő zsírelnyelő képességére.
- megszáradni, mielőtt ismét beszerelné a páraelszívóba!
Távolítsa el a zsírgyűjtőt a használati útmutató végén leírtak szerint. Tisztítsa meg ugyanúgy, mint a szűrót.

Aktív szénszűrő

• Az aktív szénszűrő beszereléséhez kövesse a mellékelt utasításokat.
• A gyártó fenntartja magának a jogot, hogy eszközein bármilyen, általa szükségesnek ítélt korrekciót elvégezzen anélkül, hogy az alapvető jellemzőit károsítaná.
• Elképzelhető, hogy szénszűrők beépítésével az elszívó áramlás csökkenése figyelhető meg a páraelszívóban.

Hiba esetén

Mielőtt értesítené a Műszaki Vevőszolgálatot, kérjük, ellenőrizze a következő

Hibajelenség Lehetséges ok Megoldás
A páraelszívó nem működik.	Az áramkábel nincs a hálózatra csatlakoztatva.Nincs áram a hálózatban / áramszünet van.
A páraelszívó nem szív megfelelően vagy rezeg.	A szűrők zsírral telítettek.Eltömódés van a levegő elszívó csőben.

Környezetvédelmi információk.

Energiatakarékosság

• Ez a készülék energiatakarékos. Íme néhány tipp a még nagyobb energiamegtakarításhoz:
• Főzés közben biztosítson megfelelő légáramlást, hogy a páraelszívó hatékonyan és csendesen működjön.

- Állítsa be a ventilátor sebességét a főzés során keletkező gőz mennyiségéhez. Csak szükség esetén használja az intenzív fokozatot; minél alacsonyabb a ventilátor sebessége, annál kevesebb energiát fogyaszt.

- Gözképződés esetén a megfelelő időben válassza ki a legmagasabb ventilátor sebességet. Ha a göz már elterjedt a konyhában, a páraelszívónak hosszabb ideig kell működnie, és ezért több energiát fogyaszt.

- Kapcsolja ki a páraelszívót és a lámpákat, ha már nincs rájuk szükség, vagy ha nem használja őket.

- Rendszeresen tisztítsa és cserélje ki a szűrőt a szellőzőrendszer hatékonyságának növelése és a tűzveszély elkerülése érdekében.

- Főzés közben fedje le az edényeket és serpenyőket a gőz és a páralecsapódás csökkentése érdekében.

A csomagolás ártalmatlanítása

- A csomagolóanyagokat, például a kartont, a poliuretánt és a fóliát megfelelő tartályokba dobja. Ez biztosítja az anyagok újrafelhasználását.

A készülék szétszerelése

1. Húzza ki a tápellátást.
2. Távolítsa el a páraelszívó feletti csőfedelet.
3. Válassza le a csövet.
4. Távolítsa el a készüléket a falhoz rögzítő csavarokat, miközben alátámasztja.
5. A hulladékot a vonatkozó környezetvédelmi előírásoknak megfelelően ártalmatlanítsa.

Régi készülékek ártalmatlanítása

- A 2012/19/EU (WEEE) európai irányelv értelmében a régi háztartási készülékeket tilos a háztartási hulladékkal együtt ártalmatlanítani. Ezeket külön kell gyűjteni, hogy optimalizálják alkatrészeik és anyagaik újrahasznosítását, valamint csökkentsék az emberi egészségre és a környezetre gyakorolt hatást. Az összes terméken található áthúzott kerekes kuka szimbólum emlékezteti a hulladék elkülönített gyűjtésének kötelezettségére. A régi készülékek helyes ártalmatlanításával kapcsolatos információkért forduljon a helyi önkormányzathoz vagy a kereskedőhöz.

- Ártalmatlanítás előtt tegye használ-hatatlanná a készüléket. Vágja le a tápkábelt, és dobja ki.

Műszaki információk:

Elektromos specifikációk (LÁSD A CÍMKÉT)

Ezt az eszközt a következő szabványoknak megfelelően tervezték, tesztelték és gyártották:

• Biztonság: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233
• Teljesítmény: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564/IEC 62301
• EMC: EN 55014-1 / CISPR 14-1; EN 55014-2/CISPR14-2;EN/IEC61000-3-2; EN/IEC 61000-3-3
