Бренд	Teka
Модель	DVI 88G1 EOS BM
Тип продукта	Вытяжка
Ширина	88 см
Электропитание	230 В / 50 Гц
Количество скоростей	Регулируется кнопками + и -
Таймер	Да, программирование на 15 минут
Функция охлаждения	Включает двигатель на скорости 1 на 10 минут каждый час в течение 24 часов
Освещение	Да, лампа код 81484194 (ILCOS DBL-2-H-120)
Металлические фильтры	Моющиеся в посудомоечной машине, рекомендуется ежемесячная чистка
Угольный фильтр	Опционально (снижает производительность вытяжки)
Минимальное расстояние до варочной панели	≥ 65 см
Диаметр вытяжного канала	∅120 мм
Максимальная длина канала	4 метра с максимум 2 коленами по 90°
Класс безопасности	Класс II (двойная изоляция)
Использование	Бытовое, над варочной панелью (макс. 4 зоны)

Часто задаваемые вопросы - DVI 88G1 EOS BM TEKA

Как запрограммировать таймер вытяжки?

Включите вытяжку и выберите желаемую скорость с помощью кнопок + или -. Нажмите кнопку Таймер. Индикатор мигает, и таймер активируется на 15 минут. Во время работы можно изменять скорость. Интенсивная скорость автоматически переключается на скорость 2 примерно через 7 минут.

Что делать, если вытяжка плохо всасывает?

Сначала проверьте, не забиты ли металлические фильтры жиром: очистите или замените их. Также проверьте, нет ли засорения в вытяжном канале. Если вытяжка оснащена угольным фильтром, он может быть насыщен; при необходимости замените его.

Как чистить металлические фильтры?

Снимите фильтры, слегка нажав на фиксаторы. Очистите их, погрузив в горячую воду с нейтральным моющим средством, или в посудомоечной машине (разместите вертикально). Дайте высохнуть на воздухе перед установкой на место. Выполняйте эту процедуру не реже одного раза в месяц.

Какова минимальная высота установки?

Нижняя часть вытяжки должна находиться на расстоянии не менее 65 см от газовых или смешанных варочных панелей. Следуйте указаниям производителя варочной панели.

Можно ли использовать вытяжку без металлических фильтров?

Нет, запрещается эксплуатировать вытяжку без установленных металлических фильтров. Их отсутствие может привести к риску возгорания и капанию жира. Не готовьте под вытяжкой, пока они моются в посудомоечной машине.

Как активировать функцию охлаждения?

Нажмите и удерживайте кнопку « - » в течение 3 секунд. Функция включает двигатель на скорости 1 на десять минут каждый час в течение 24 часов или до ручного отключения (повторите то же действие).

Что делать, если вытяжка совсем не работает?

Сначала проверьте, что кабель питания подключен к сети и что ток подается (предохранитель или автомат). Если проблема не устранена, обратитесь в сервисную службу.

Как заменить лампу вытяжки?

Для замены лампы обратитесь в ближайший Сервисный центр. Код лампы: 81484194 (ILCOS DCODE DBL-2-H-120). Не пытайтесь сделать это самостоятельно.

Можно ли установить угольный фильтр?

Да, можно установить угольный фильтр. Следуйте инструкции, прилагаемой к нему. Учтите, что это может снизить производительность вытяжки.

Какие советы по экономии энергии с этой вытяжкой?

Обеспечьте хорошую циркуляцию воздуха, регулируйте скорость в зависимости от количества пара, используйте интенсивный режим только при необходимости, выключайте вытяжку и освещение после использования, регулярно чистите фильтры и накрывайте кастрюли во время приготовления.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ DVI 88G1 EOS BM TEKA

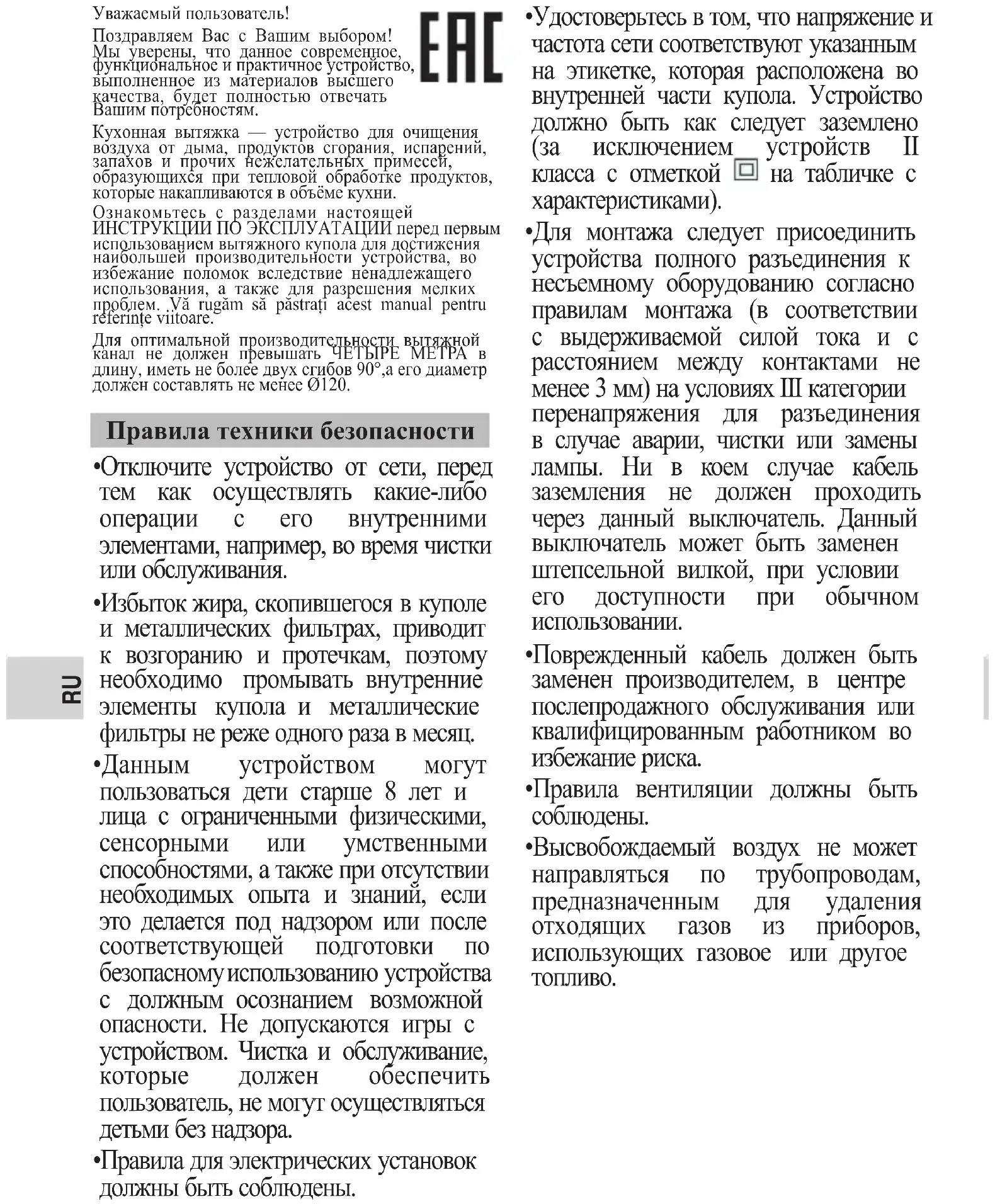

Уважаемый пользователь!

Поздравляем Вас с Вашим выбором! Мы уверены, что данное современное, функциональное и практичное устройство, выполненное из материалов высшего качества, будет полностью отвечать Вашим потребностям.

EAC

Кухонная вытяжка — устройство для очищения воздуха от дыма, продуктов сгорания, испарений, запахов и прочих нежелательных примесей, образующихся при тепловой обработке продуктов, которые накапливаются в объёме кухни.

Ознакомьтесь с разделами настоящей ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ перед первым использовающем вытяжного купола для достижения наибольшей производительности устройства, во избежание поломок вследствие нснадлежащего использования, а также для разрешения мелких проблем. Уă rugăm să păstrați acest manual pentru referințe viitoare.

Для оптимальной производительности вытяжной канал не должен превышать ЧЕТЫРЕ МЕТРА в длину, иметь не более двух сгибов 90°, а его диаметр должен составлять не менее ∅120.

Правила техники безопасности

- Отключите устройство от сети, перед тем как осуществлять какие-либо операции с его внутренними элементами, например, во время чистки или обслуживания.

- Избыток жира, скопившегося в куполе и металлических фильтрах, приводит к возгоранию и протечкам, поэтому необходимо промывать внутренние элементы купола и металлические фильтры не реже одного раза в месяц.

•Данным устройством могут пользоваться дети старше 8 лет и лица с ограниченными физическими, сенсорными или умственными способностями, а также при отсутствии необходимых опыта и знаний, если это делается под надзором или после соответствующей подготовки по безопасному использованию устройства с должным осознанием возможной опасности. Не допускаются игры с устройством. Чистка и обслуживание, которые должен обеспечить пользователь, не могут осуществляться детьми без надзора.

- Правила для электрических установок должны быть соблюдены.

- Удостоверьтесь в том, что напряжение и частота сети соответствуют указанным на этикетке, которая расположена во внутренней части купола. Устройство должно быть как следует заземлено (за исключением устройств II класса с отметкой ☐ на табличке с характеристиками).

• Для монтажа следует присоединить устройства полного разъединения к несъемному оборудованию согласно правилам монтажа (в соответствии с выдерживаемой силой тока и с расстоянием между контактами не менее 3 мм) на условиях III категории перенапряжения для разъединения в случае аварии, чистки или замены лампы. Ни в коем случае кабель заземления не должен проходить через данный выключатель. Данный выключатель может быть заменен штепсельной вилкой, при условии его доступности при обычном использовании.

- Поврежденный кабель должен быть заменен производителем, в центре послепродажного обслуживания или квалифицированным работником во избежание риска.

- Правила вентиляции должны быть соблюдены.

- Высвобождаемый воздух не может направляться по трубопроводам, предназначенным для удаления отходящих газов из приборов, использующих газовое или другое топливо.

• Помещение должно быть обеспечено достаточной вентиляцией. Когда вытяжка работает одновременно с другими приборами, работающими от энергии, отличной от электрической, давление воздуха на выходе не должно превышать 4 Па (4x10 ^-5 бар).
• Нижняя часть купола должна располагаться на расстоянии не менее 65 см от газовой или комбинированной плиты. МИНИМАЛЬНЫЕ ТРЕБОВАНИЯ ПРОИЗВОДИТЕЛЯ ПЛИТЫ. Данное расстояние может быть сокращено, если есть соответствующее указание в инструкции по монтажу вытяжного купола.
• Доступные части могут быть нагреты при использовании приборов для приготовления пищи.
• Никогда не оставляйте включенными газовые горелки без размещенной на них посуды. Жир, накапливаемый в фильтрах, может протекать или возгораться под действием высокой температуры.*
• Не готовьте под куполом, если не установлены металлические фильтры, например, если фильтры в данный момент моются в посудомоечной машине.
• Рекомендуем использовать перчатки и соблюдать предельную осторожность при чистке внутренней части купола.
• Вытяжной купол предназначен для бытового использования и исключительно для улавливания и очистки воздуха от продуктов приготовления пищи.
• Пользователь несет ответственность за использование купола для иного назначения, что может быть представлять угрозу для

пользователя. Производитель не несет ответственности за ущерб, полученный при ненадлежащем использовании устройства.

- Для всех видов ремонта следует обращаться в ближайший центр технического обслуживания производителя, где используются только оригинальные запчасти. Ремонт или какие-либо изменения, осуществленные неквалифицированным персоналом, могут привести к повреждению или неисправной работе устройства, что может быть небезопасно для пользователя.

- Данное устройство отвечает требованиям Европейской директивы 2012/19/EU об электрическом и электронном оборудовании «Отходы электрического и электронного оборудования». Данная директива регламентирует общие для Европейского союза принципы удаления и переработки отходов электрического и электронного оборудования.

Средство

• Инструкции по установке приведены на изображениях в начале данного руководства пользователя.
• Сначала снимите защитную пленку с задней стороны прибора, а после установки полностью снимите пленку.
• Nu respectarea instructiunilor de instalare a șuruburilor sau a dispozitivelor de fixare poate duce la o defectiune electrică.
• Această hotă este destinată a fi instalată numai deasupra unei plite cu nu mai mult de patru zone de gătit, conform UNE-EN 60335-2-31:2015 A1:2023; 7.12.1.

Инструкция по применению

Управлять вытяжкой можно с помощью кнопок, показанных на рис. 1.

Для наиболее эффективного отвода паров и дыма рекомендуется включить вытяжку за несколько минут до приготовления пищи (от 3 до 5 минут), что обеспечит постоянный поток воздуха во время отвода дыма.

Также следует оставить вытяжку включенной несколько минут после приготовления пищи для полного удаления дыма и запахов.

Программирование вентиляционного периода

• Нажатием +/- включите вытяжку и выберите нужную скорость всасывания
• Нажмите кнопку Таймер. Свет начнет мигать.
• Продолжительность программирования составляет примерно 15 минут.
  • В течение запрограммированного времени вы можете изменить скорость всасывания.
• Интенсивная скорость программируется автоматически и переключается на скорость 2 примерно через 7 минут.

Функция «Свежесть»

• При активации функции «Свежесть» мотор будет каждый час в течение 10 минут работать на скорости 1. Эта функция будет активной в течение 24 часов или же до тех пор, пока она не будет выключена вручную.
• Чтобы активировать/деактивировать эту функцию, нажмите кнопку «-» на 3 секунды.

Замена ламп освещения

Для замены лампы обратитесь в ближайшую службу технической поддержки.

Код лампы: 81484194

ILCOS D CODE

DBL-2-H-120

Очистка и техническое обслуживание

Во время выполнения очистки и технического обслуживания соблюдайте правила техники безопасности.

Фильтр из активированного угля

• Чтобы установить фильтр с активированным углем, следуйте инструкциям, прилагаемым к нему.
• Производитель оставляет за собой право вносить в свои устройства любые исправления, которые он сочет необходимыми, не нарушая их основных характеристик.
• Возможно, что при установке угольных фильтров в вытяжке может наблюдаться снижение расхода экстракции.

Очистка корпуса вытяжки

• Если корпус вашей вытяжки изготовлен из нержавеющей стали, пользуйтесь специальными чистящими средствами, указанными в инструкции к изделию.
• Если ваша вытяжка имеет окрашенный корпус, пользуйтесь теплой водой и нейтральным мылом.
  •Ни в коем случае не используйте металлические мочалки, абразивные и едкие вещества.
• Вытирайте вытяжку тканью, не образующей волокон.
• Не пользуйтесь для очистки пароструйными устройствами.

Очистка металлических фильтров

• Чтобы снять фильтры, слегка нажмите на фиксаторы и вытяните фильтры наружу.
• Металлические фильтры можно очищать путем замачивания их в горячей воде с нейтральным моющим средством до полного растворения жира, а затем прополоскав их под краном с водой, или с помощью специальных средств для удаления жира. Фильтры также можно мыть в посудомоечной машине. В этом случае рекомендуется располагать их в машине вертикально, чтобы избежать налипания на фильтры остатков пищи.
• При мытье в посудомоечной машине металлическая поверхность фильтров может потемнеть, что не влияет на способность фильтров улавливать жир. После промывки фильтры необходимо просушить и установить их обратно в корпус вытяжки.

Устранение неполадок

Прежде чем обращаться в Сервисный Центр, выполните следующие проверки:

Проблема Возможная причина Решение
Вытяжной вентилятор пеработает.	Питающий кабель не подключенк электросети.В сети нет тока.	Подключите питающий кабель кэлектросети.Обеспечьте наличие электрическоготока в сети.
Вытяжка удаляетзагрязненный воздухнеудовлетворительно иливибрирует.	Фильтры забиты жиром.Засорение канала выводавоздуха.	Замените или очистите угольныефильтры и/или металлическиефильтры.Прочистите канал.

Технические характеристики

Напряжение питающей сети (V) 220-240

Частота питающей сети (Hz) 50/60

Длина провода (mm) 1000

Сетевая вилка (есть или нет) Есть

Рециркуляция по дополнительному заказу

(или недоступна)

для рециркуляции)

Количество скоростей 4

Расход воздуха на минимальной

скорости в нормальном режиме (м3/ч) 325

Эквивалентный уровень звукового давления

на минимальной скорости (дБА) 47

Расход воздуха на максимальной

скорости в нормальном режиме (м3/ч) 431

Эквивалентный уровень звукового

давления на максимальной скорости (дБА) 60

Расход воздуха в интенсивном

или форсированном режиме (м3/ч) 757

Эквивалентный уровень звукового давления в

интенсивном или форсированном режиме (дБА) 71

Информация об охране окружающей среды.

Энергосбережение

• Этот прибор энергоэффективен. Вот несколько советов, которые помогут вам сэкономить ещё больше энергии:
• Обеспечьте достаточный приток воздуха во время приготовления пищи, чтобы вытяжка работала эффективно и тихо.
• Отрегулируйте скорость вентилятора в зависимости от количества пара, образующегося во время приготовления пищи. Используйте интенсивный режим только при необходимости; чем ниже скорость вентилятора, тем меньше энергии потребляется.
• При появлении пара выбирайте максимальную скорость вентилятора в подходящий момент. Если пар уже распространился по кухне, вытяжке придётся работать дольше и, следовательно, потреблять больше энергии.
• Выключайте вытяжку и освещение, когда они больше не нужны или не используются.
• Регулярно очищайте и меняйте фильтр, чтобы повысить эффективность системы вентиляции и избежать риска возгорания.
• Накрывайте кастрюли и сковородки крышками во время приготовления пищи, чтобы уменьшить количество пара и конденсата.

Утилизация упаковки

- Утилизируйте упаковочные материалы, такие как картон, полиуретан и плёнка, в подходящие контейнеры. Это обеспечит повторное использование материалов.

Разборка прибора

1. Отключите электропитание.
2. Снимите крышку воздуховода над вытяжкой.
3. Отсоедините воздуховод.
4. Выкрутите винты, крепящие прибор к стене, поддерживая его.
5. Утилизируйте отходы в соответствии с действующими нормами по охране окружающей среды.

Утилизация старой бытовой техники

- Согласно Европейской директиве 2012/19/EU (WEEE), старые бытовые приборы нельзя утилизировать вместе с бытовыми отходами. Их необходимо собирать отдельно для оптимизации утилизации и переработки компонентов и материалов, а также для снижения воздействия на здоровье человека и окружающую среду. - Символ перечеркнутого мусорного бака на всех изделиях напоминает вам об обязанности собирать отходы отдельно. Для получения информации о правильной утилизации старого прибора обратитесь в местный совет или к продавцу.

• Перед утилизацией приведите прибор в негодность. Отрежьте шнур питания и утилизируйте его.

Техническая информация:

Электрические характеристики (СМ. ЭТИКЕТКУ)

Данное устройство разработано, испытано и изготовлено в соответствии со следующими стандартами:

- Безопасность: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233

- Производительность: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564/IEC 62301

- Электромагнитная совместимость: EN 55014-1 / CISPR 14-1; EN 55014-2/ CISPR 14-2; ЭН/МЭК 61000-3-2; ЭН/МЭК 61000-3-3

Замена ламп освещения

Инструкции за безопасност

Електрически спецификации (ВИЖТЕ ЕТИКЕТА)

Знак обращения в Таможенном Союзе
Страна, где сделан продукт	Испания
Наименование производителя	Teka Industrial S.A.
Адрес производителя Cajo,	17, - 39011 Santander, Spain
Наименование уполномоченного изготовителем лица (импортёра) в России	ООО «Тека Рус»
Адрес импортёра в России	Юридический адрес: 121087, Москва, Барклая ул., д.6 стр.3 офис 402 Почтовый адрес: 121170, Москва, ул.Неверовского, д.9, офис 30-31, тел.[phone], [e-mail]
Наименование импортёра в Беларуси	ООО «Жемчужина кухни»
Адрес импортёра в 220034, г. Минск, Змитрока Бядули ул., д.3, ком.7 Тел. [phone]; тел./факс [phone], info@bft .by
Наименование импортёра в Казахстане	ТОО “Альфа Сток”
Адрес импортёра в Казахстане	050009, г. Алматы, пр.Абая, д.155, оф.24, тел. [phone]
Дата производства Указана на наклейке с серийным номером духового
	1 2 3 4 5 6 7 8 9 10 11S-No:
			Г	Г	Г	Д	S	S	S	S	S
			Год производства	Месяц производства	День производства	Серийный номер

	1	2	3	4	5	6	7	8	9	10	11
S-No:			Γ	Γ	Γ	Д	S	S	S	S	S

Годпроизводства

Месяцпроизводства

Деньпроизводства

Серийный номер

Обозначения для месяца производства (5) указаны в таблице:

JAN	FEB	MAR	APR	MAY	JUN	JUL	AUG	SEP	OCT	NOV	DEC
1	2	3	4	5	6	7	8	9	A	B	C

Обозначения дня производства (6) указаны в таблице:
