Marca	Teka
Modelo	DVI 88G1 EOS BM
Tipo de producto	Campana extractora
Ancho	88 cm
Alimentación eléctrica	230 V / 50 Hz
Número de velocidades	Ajustable mediante teclas + y -
Temporizador	Sí, programación de 15 minutos
Función de refrigeración	Activa el motor a velocidad 1 durante 10 min cada hora durante 24 h
Iluminación	Sí, bombilla código 81484194 (ILCOS DBL-2-H-120)
Filtros metálicos	Lavables en lavavajillas, limpieza mensual recomendada
Filtro de carbón activo	Opcional (reduce el caudal de extracción)
Distancia mínima de la placa de cocción	≥ 65 cm
Diámetro del conducto de evacuación	∅120 mm
Longitud máxima del conducto	4 metros con máximo 2 codos de 90°
Clase de seguridad	Clase II (doble aislamiento)
Uso	Doméstico, sobre una placa de cocción (máx. 4 zonas)

Preguntas frecuentes - DVI 88G1 EOS BM TEKA

¿Cómo programar el temporizador de la campana?

Encienda la campana y seleccione la velocidad deseada con las teclas + o -. Pulse la tecla Temporizador. El indicador parpadea y el temporizador se activa durante 15 minutos. Durante el funcionamiento, puede cambiar la velocidad. La velocidad Intensiva pasa automáticamente a velocidad 2 después de aproximadamente 7 minutos.

¿Qué hacer si la campana no aspira lo suficiente?

Verifique primero si los filtros metálicos están saturados de grasa: límpielos o reemplácelos. Verifique también la ausencia de obstrucción en el conducto de evacuación. Si la campana está equipada con un filtro de carbón activo, puede estar saturado; cámbielo si es necesario.

¿Cómo limpiar los filtros metálicos?

Retire los filtros ejerciendo una ligera presión sobre los dispositivos de enclavamiento. Límpielos sumergiéndolos en agua caliente con un detergente neutro, o en el lavavajillas (colóquelos verticalmente). Déjelos secar al aire libre antes de volver a colocarlos. Realice esta operación al menos una vez al mes.

¿Cuál es la altura mínima de instalación?

La parte inferior de la campana debe situarse al menos a 65 cm de las placas de cocción a gas o mixtas. Siga las indicaciones del fabricante de la placa de cocción.

¿Puedo usar la campana sin los filtros metálicos?

No, está prohibido hacer funcionar la campana sin los filtros metálicos colocados. Su ausencia puede provocar riesgos de incendio y de goteo de grasa. No cocine debajo de la campana mientras se lavan en el lavavajillas.

¿Cómo activar la función de refrigeración?

Pulse la tecla « - » durante 3 segundos. La función activa el motor a velocidad 1 durante diez minutos cada hora, durante 24 horas o hasta desactivación manual (repita la misma operación).

¿Qué hacer si la campana no funciona en absoluto?

Verifique primero que el cable de alimentación esté bien conectado a la red y que llegue corriente (fusible o disyuntor). Si el problema persiste, contacte al Servicio Técnico.

¿Cómo cambiar la bombilla de la campana?

Para cambiar la bombilla, contacte al Servicio de Asistencia Técnica más cercano. El código de la lámpara es 81484194 (ILCOS DCODE DBL-2-H-120). No intente hacerlo usted mismo.

¿Puedo instalar un filtro de carbón activo?

Sí, se puede instalar un filtro de carbón activo. Siga las instrucciones proporcionadas con el mismo. Tenga en cuenta que esto puede reducir el caudal de extracción de la campana.

¿Cuáles son los consejos para ahorrar energía con esta campana?

Asegure una buena circulación de aire, ajuste la velocidad al vapor producido, use el ajuste intensivo solo cuando sea necesario, apague la campana y la iluminación después de usarla, limpie regularmente los filtros y cubra las cacerolas durante la cocción.

MANUAL DE USUARIO DVI 88G1 EOS BM TEKA

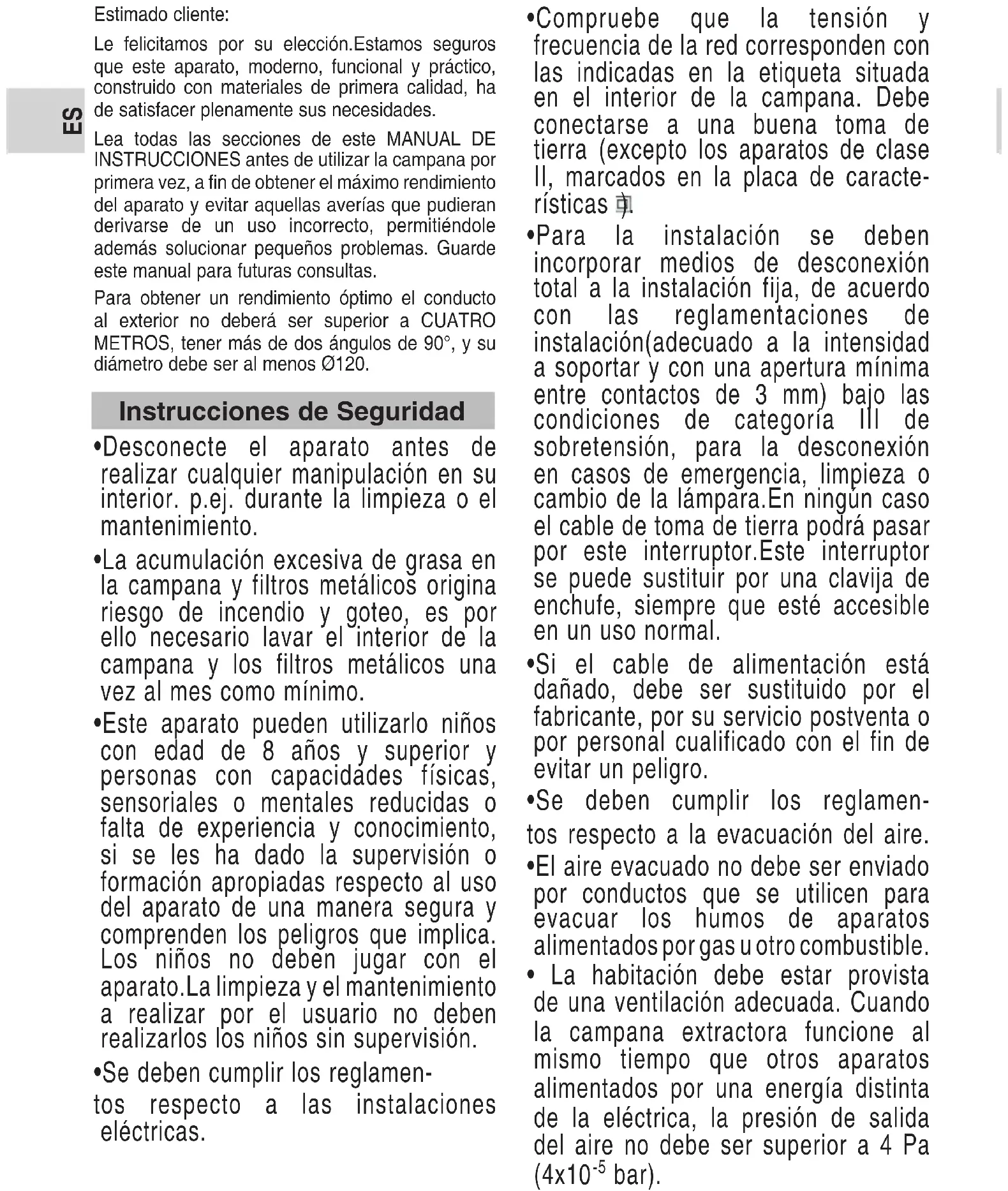

Le felicitamos por su elección. Estamos seguros que este aparato, moderno, funcional y práctico, construido con materiales de primera calidad, ha de satisfacer plenamente sus necesidades.

Lea todas las secciones de este MANUAL DE INSTRUCCIONES antes de utilizar la campana por primera vez, a fin de obtener el máximo rendimiento del aparato y evitar aquellas averías que pudieran derivarse de un uso incorrecto, permitiéndole además solucionar pequeños problemas. Guarde este manual para futuras consultas.

Para obtener un rendimiento óptimo el conducto al exterior no deberá ser superior a CUATRO METROS, tener más de dos ángulos de 90°, y su diámetro debe ser al menos ∅120.

Instrucciones de Seguridad

• Desconecte el aparato antes de realizar cualquier manipulación en su interior. p.ej. durante la limpieza o el mantenimiento.
• La acumulación excesiva de grasa en la campana y filtros metálicos origina riesgo de incendio y goteo, es por ello necesario lavar el interior de la campana y los filtros metálicos una vez al mes como mínimo.
• Este aparato pueden utilizarlo niños con edad de 8 años y superior y personas con capacidades físicas, sensoriales o mentales reducidas o falta de experiencia y conocimiento, si se les ha dado la supervisión o formación apropiadas respecto al uso del aparato de una manera segura y comprenden los peligros que implica. Los niños no deben jugar con el aparato. La limpieza y el mantenimiento a realizar por el usuario no deben realizarlos los niños sin supervisión.

- Se deben cumplir los reglamentos respecto a las instalaciones eléctricas.

- Compruebe que la tensión y frecuencia de la red corresponden con las indicadas en la etiqueta situada en el interior de la campana. Debe conectarse a una buena toma de tierra (excepto los aparatos de clase II, marcados en la placa de características)

- Para la instalación se deben incorporar medios de desconexión total a la instalación fija, de acuerdo con las reglamentaciones de instalación (adecuado a la intensidad a soportar y con una apertura mínima entre contactos de 3 mm) bajo las condiciones de categoría III de sobretensión, para la desconexión en casos de emergencia, limpieza o cambio de la lámpara. En ningún caso el cable de toma de tierra podrá pasar por este interruptor. Este interruptor se puede sustituir por una clavija de enchufe, siempre que esté accesible en un uso normal.

- Si el cable de alimentación está dañado, debe ser sustituido por el fabricante, por su servicio postventa o por personal cualificado con el fin de evitar un peligro.

• Se deben cumplir los reglamentos respecto a la evacuación del aire.
• El aire evacuado no debe ser enviado por conductos que se utilicen para evacuar los humos de aparatos alimentados por gas u otro combustible.

• La habitación debe estar provista de una ventilación adecuada. Cuando la campana extractora funcione al mismo tiempo que otros aparatos alimentados por una energía distinta de la eléctrica, la presión de salida del aire no debe ser superior a 4 Pa (4x10 ^-5 bar).

• No está permitido flamear debajo de la campana.

• La parte inferior de la campana debe situarse como mínimo a 65cm de las encimeras a gas o mixtas. Observe las indicaciones mínimas del fabricante de la encimera. Esta distancia puede ser reducida si así se indica en las instrucciones de instalación de la campana extractora.
• Las partes accesibles se pueden calentar cuando se utiliza con aparatos de cocción.
• Nunca deje los quemadores de gas encendidos sin un recipiente que los cubra. La grasa acumulada en los filtros puede gotear o inflamarse por efecto del aumento de temperatura.
• Evite cocinar debajo de la campana si no están colocados los filtros metálicos, p.ej. mientras se están limpiando en el lavavajillas.
• Le recomendamos usar guantes y extremar la precaución cuando limpie el interior de la campana.
• Su campana está destinada para el uso doméstico y únicamente para la extracción y purificación de los gases provenientes de la preparación de alimentos. El empleo para otros usos es bajo su responsabilidad y puede ser peligroso. El fabricante no se respon sabiliza de los daños originados por un uso indebido del aparato.
• Para cualquier reparación debe dirigirse al Servicio de Asistencia Técnica del fabricante más cercano, usando siempre repuestos originales. Las reparaciones o modificaciones realizadas por personal no cualificado pueden ocasionar daños al aparato o

un mal funcionamiento, poniendo en peligro su seguridad.

- Este aparato cumple con la Directiva europea 2012/19/UE sobre aparatos eléctricos y electrónicos identificada como “Residuos de Aparatos Eléctricos y Electrónicos”. La directiva proporciona el marco general válido en todo el ámbito de la Unión Europea para la retirada y reutilización de los residuos de los aparatos eléctricos y electrónicos

- SOLO CHILE: “El enchufe macho de conexión, debe ser conectado solamente a un enchufe hembra de las mismas características del enchufe macho en materia.

Instalación

• Las instrucciones de instalación se encuentran en las imágenes al principio de este manual de usuario.
• Retirar la lámina protectora del aparato, primero en la parte posterior y por completo una vez finalizado el montaje.
• No seguir las instrucciones de la instalación de los tornillos o dispositivos de fijación puede dar como resultado un fallo eléctrico.
• Esta campana extractora está destinada a ser instalada únicamente encima de una placa de no más de cuatro zonas de cocción según UNE-EN 60335-2-31:2015 A1:2023; 7.12.1.

Instrucciones de uso

Accionando el mando como se indica en la figura podrá controlar las funciones de la campana.

Para conseguir una mejor aspiración le recomendamos poner en funcionamiento la campana unos minutos antes de cocinar (entre 3 y 5 minutos) para que el flujo de aire sea contínuo y estable al momento de aspirar los humos.

De igual modo, mantenga la campana funcionando unos minutos después de cocinar para el total arrastre de humos y olores al exterior.

1. Luz
2. Aumento de velocidad seleccionada
3. Disminución de velocidad seleccionada
4. Temporizador

Programación tiempo de aspiración

• Pulsando + / - encienda la campana y elija la velocidad de aspiración deseada
• Pulse la tecla Temporizador. La luz comenzará a parpadear.
• La duración del tiempo de programación es de 15 minutos aproximadamente.
• Durante el tiempo programado podrá cambiar la velocidad de aspiración.
• La velocidad Intensiva está autoprogramada y pasará a velocidad 2 transcurridos 7 minutos aproximadamente.

Función Fresh

• La función Fresh consiste en activar el motor en la velocidad 1 durante diez minutos por hora. Esta función se mantendrá activa durante 24 horas o hasta que sea desactivada manualmente.
• Para activar/desactivar esta función, presione el botón “ - ” durante 3 segundos.

Cambio de Luces

Para el cambio de luces debe dirigirse al Servicio de Asistencia más cercano.

• Código de lámpara 220V: 81484194
• Solo México: Para el cambio de lámpara debe dirigirse al Servicio Técnico autorizado más cercano.
• Observe las precauciones de desconectar previamente la campana de la red y que las lámparas a sustituir no estén calientes.

• Características de las lámparas:

• Lámpara Led rectangular cod. 81484193

• Potencia máxima: 2 W.
• Tensión: 110V.

Limpieza y Mantenimiento

Al realizar labores de limpieza y mantenimiento asegúrese de cumplir las Instrucciones de Seguridad indicadas.

Limpieza del cuerpo de la campana

• Si su campana es de acero inoxidable, utilice limpiadores especializados para este material siguiendo las instrucciones del proveedor del producto.
• Si su campana es pintada, use agua tibia y jabón neutro. Evite usar productos con sustancias corrosivas, abrasivas o disolventes.
• En ningún caso use estropajos metálicos ni productos abrasivos o corrosivos.
• Seque la campana utilizando un paño que no desprenda pilosidades.
• No utilizar aparatos de limpieza por vapor para realizar esta tarea.

Limpieza de Filtros Metálicos

• Para extraer los filtros de sus alojamientos haga una leve presión sobre los dispositivos de enclavamiento y luego tire de ellos.
• Los filtros metálicos se pueden limpiar dejándolos en agua caliente y detergente neutro hasta que se disuelva la grasa y después aclarando bajo el grifo o utilizando productos específicos para grasa. También se pueden limpiar en lavavajillas. En este caso, es aconsejable colocarlos en posición vertical para evitar que se depositen restos de comida sobre los mismos. La limpieza en lavavajillas puede deteriorar la superficie metálica (ennegreciéndola) sin que esto afecte a su capacidad de retención de grasas.
• Una vez limpios déjelos secar libremente y posteriormente colóquelos en la campana.
• Extraiga el recoge-grasas como se muestra al final de este manual. Límpielo de la misma forma que el filtro.

Filtro de carbón activo

• Para instalar el filtro de carbón activo siga las instrucciones suministradas con él.
• El fabricante se reserva el derecho de introducir en sus aparatos las correcciones que considere necesarias sin perjudicar sus características esenciales.
• Es posible que con la instalación de filtros de carbón se observe en la campana una reducción de caudal de extracción.

Si algo no funciona

Antes de llamar al Servicio Técnico haga las siguientes comprobaciones:

Problema Posible	causa Solución
La campana no funciona.	El cable de alimentación de la campana no está contactado a la red.No hay corriente en la red.	Conecte el cable de alimentación a la red.Asegúrese de que la red tenga corriente.
La campana no aspira lo suficiente o vibra.	Filtros saturados de grasa.Obstrucción en el conducto de salida de aire.	Sustituya o limpie los filtros de carbón activo y/o metálicos.Elimine la obstrucción.

Indicaciones sobre protección de medio ambiente.

Ahorro de energía

• Este aparato es eficiente en cuanto al ahorro de energía. Aquí hay algunos consejos para ahorrar aún más energía:
• Durante la cocción, asegúrese de que haya un suministro suficiente de aire para que la campana extractora funcione de manera eficiente y con un bajo nivel de ruido.
• Ajuste la velocidad del ventilador a la cantidad de vapor producido durante la cocción. Use el modo intensivo solo cuando sea necesario, ya que cuanto más baja es la velocidad del ventilador, menos energía se consume.
• Si la cocción produce grandes cantidades de vapor, seleccione la velocidad más alta del ventilador a su debido tiempo. Si el vapor ya se ha esparcido por la cocina, la campana tendrá que funcionar por más tiempo, consumiendo así más energía.
• Apague la campana y su luz si ya no las necesita o no las va a usar.
• Limpie y, si es necesario, reemplace el filtro a intervalos regulares para aumentar la eficacia del sistema de ventilación y evitar el riesgo de incendio.
• Al cocinar, ponga la tapa en las cacerolas y sartenes para reducir el vapor y la condensación.

Eliminación del embalaje

- Para eliminar los materiales de embalaje como cartón, poliuretano

y películas, use contenedores adecuados. Esto asegura la reutilización de los materiales.

Quitar el equipo

1. Desconecte la alimentación de red.
2. Retire la tapa del conducto que se encuentra por encima de la campana.
3. Desconecte el conducto.
4. Mientras sujeta el equipo, retire los tornillos que lo fijan a la pared.
5. Para eliminar los residuos resultantes, proceda de acuerdo con las directrices de protección ambiental correspondientes.

Eliminación de aparatos fuera de uso.

• Según la norma europea 2012/19/UE (RAEE), los electrodomésticos viejos no deben arrojarse en los contenedores municipales. Deben recogerse selectivamente para optimizar la recuperación y el reciclaje de sus componentes y materiales, y para reducir el impacto en la salud humana y el medioambiente.
• El símbolo del cubo de basura tachado se marca en todos los productos para recordarle la obligación de separarlos para la recogida selectiva. Debe contactar con la autoridad local o con el vendedor para informarse sobre cómo eliminar correctamente su electrodoméstico viejo.
• Antes de desechar su aparato, inutilícelo. Corte el cable de alimentación y deséchelo.

Información Técnica

Características eléctricas (VER ETI-QUETA DE CARACTERÍSTICAS)

Este aparato ha sido diseñado, probado y fabricado de acuerdo con:

• Seguridad: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233
• Rendimiento: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564/IEC 62301
• EMC: EN 55014-1 / CISPR 14-1; EN 55014-2/ CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3
