HASZNÁLATI ÚTMUTATÓ ASM 183 PC Fein

Az eredeti kezelési utmutató forditasa.

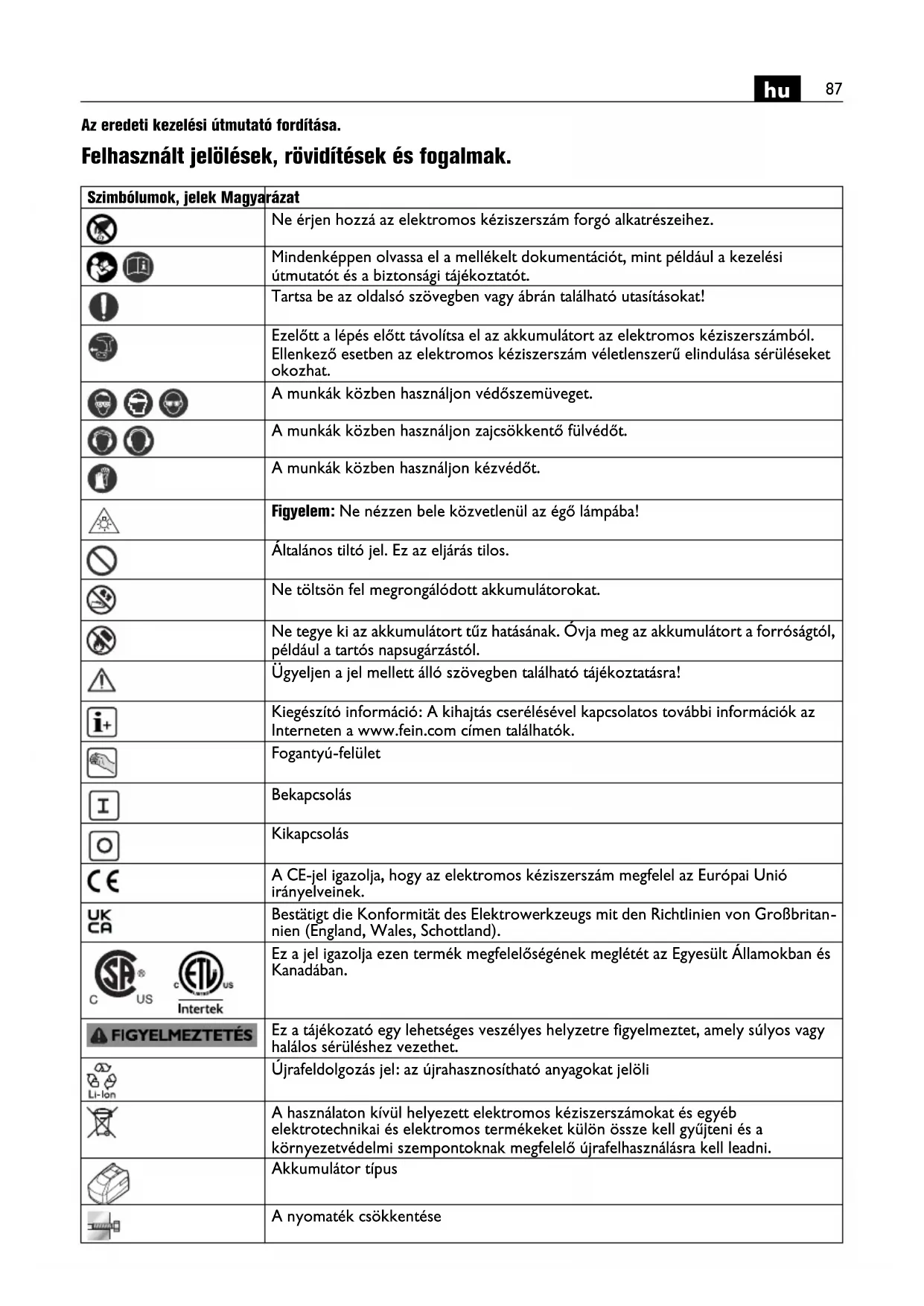

Felhasznált jelölések, róviditések és fogalmak.

Szimbólumok, jelek Magyarázat
	Ne érjen hozza az elektromos kéziszerszám forgo alkatrészeihez.
	Mindenékappen olvassa el a mellekelt Dokumentációt, mint például a kezelési úmutató és aBiztonsági tajékoztató.
	Tartsa be az oldásó szövegben vagy ábrán található utasításokat!
	Ezelőtt a lépés előtt távolítsa el az akkumuláfort az elektromos kéziszerszámól. Ellenkező esetben az elektromos kéziszerszám pávletenszerő elindulása sérül séket okozhat.
	A munkák kőzben használjon védőszemüveget.
	A munkák kőzben használjon zajcsökkentő fulvédőt.
	A munkák kőzben használjon kézvédőt.
	Figyelem: Ne nézzen bele kõvitetul az égő lámpába!
	Általános tiltó jal. Ez az eljárás tilos.
	Ne tölşön fel megrongálódott akkumulátorokat.
	Ne tegye ki az akkumuláfort tűz hatásanak. Ölva meg az akkumuláfort a forróóságtól, például a tartós napsugárzástól.
	Ügyeljen a jal mellett alló szövegben található tajékoztatásra!
	Kiegészító informácio: A kihajtás cserélésével kapcsolatos további informácók az Interneten a www.fein.com címen találhatók.
	Fogantyú-felület
	Bekapcsolás
	Kikapcsolás
	A CE-jel igazolja, hogy az elektromos kéziszerszám megfelel az Europai Unió irányelveinek.
	Bestätigta die Konformitàt des Elektrowerkzeugs mit den Richtlinien von Großbritannien (England, Wales, Schottland).
	Ez a jal igazolja ezen termék megfelelóségénék meglétet az Egyesült Àllamokban és Kanadában.
FIGYELMEZTETÉS	Ez a tajékozató egy lehetséges veszélyes helyzetre figyelmeztet, amely súlyos vagy halálos sérüléshez gezethet.
LI-lon	Ujrafeldolgázás jal: az ájrahasnosítható anyagokat jalöli
	A használaton kívül helyezett elektromos kéziszerszámokat és egyeb elektrotechnikai és elektromos termékeket külön össze kell gyüfteni és a környezetvédelmi szempontoknak megfelelő ájrafelhasználásra kell leadni.
	Akkumulátor típus
	A nyomaték csökkentése
Szimbóolumok, jelek	Magyarázat
	A nyomaték növelése
	Használjon csavarbiztosító lakkot (közepes típus).
	Hagyja a gyártó előirásainak megfelelően kikeményedni a lakkot.
(**) Számegyeket vagy betüket tartalmazhat
(Ax - Zx) Jelölés belső céokra

Jel Nemzetközi egyseg Magyarországon		használatos egység	Magyarázat
UV V Elektromos egyenfeszültsg	***
n0/min, min-1, rpm,r/min	/perc Üresjárati fordulatszám(A tartományt a ParameterControl (PC)szoftverrel lehet beállitani)
nReset/min, min-1, rpm,r/min	/perc Fordulatszám a kiszálításkor
M...Nm Nm Nyomaték
kg kg Súly az „EPTA-Procedure 01" (01 EPTA-szabvány) szerint
LpAdB	dB	Hangnyomás szint
LwAdB	dB	Hangteljesitmény szint
LpCpeakdB	dB	Hangnyomásszint csúcséréték
K...		Szórs
ahm/s2	m/s2	Rezgéskibocsátás érték (csavarozás)
m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s2	m, s, kg, A, mm, V,W, Hz, N, °C, dB,perc, m/s2	Az SI nemzetközi egységrendszer alapegységei éslevezetett egységei.

Az OnBiztonsaga erdekében.

FIGYELMEZTETES

Olvassa el az összesBiztonsági figyelmeztétest

es eloirast. A kovetkezokben leirt eloirasok betartasanak emulasztasa aramutesekhez, tuzhoz es/vagy sulyos testi serulasekhez gezethet. Kerjuk a kesobbi hasznalatra gondosan orizze meg ezeket aBiztonsagi eloirasokat es utasitasokat.

Ne használja ezt az elektromos kéziszerszámot, mielótt gondosan el nem olvasta és meg nem értete ezt a kezelési utmutató és a mellekelt

"ÁltalánosBiztonsági tajékoztatot" (dokumentácioszama:34130465060).A fent megnevezettdocumentaciot a késobbi hasznalathoz orizze meg esaz elektromos kéziszerszám továbbadása vagy eladásaeseten adja tovabb az uy tulajdonosnak.

Ugy tartsa be az idevonatkoz o helyi munkavedelmi rendelkezeseket.

Az elektromos kesziszerszám rendeltetese:

csavarozógep az idojárás hatasaitol védett helyen a FEIN ceg altal engedélyezett szerszámokkal es tartozékokkal, kézzel gezetett berendezeskent, csavarok és anyacsavarok ki-és behajtára szolgál.

Biztonsági informácok.

Az elektromos keziszerszámotCsak a szigetelt fogantyufelületeknel tartsa fogva, ha olyan munkat vgez, amelynek soran a csavar feszültseg alatt alló, kivülrol nem lathato gezetékekhez erhet. Ha a berendezés egy feszültseg alatt alló gezetekhez er, az elektromos keziszerszám femrészsei szintén feszültseg alá kerülhetnek és aramütéshez gezethetnek.

Ugyeljen a munkaterület alatt fekvő rejtett elektramos gezetékekre, gáz- és vizcsövekre. Ellenőrizes a munka megkezdéselott a munkaterületet, használjon ehhez pédául egy fémkereső készüléket.

A megmunkálásra kerülo munkadarabot megfeleloen rögztse. Egy befogó szerkezettel rogzítettmunkadarabBiztonságosabban van rogzítve, minthaCsak a kezevel tartaná.

Tartsa szorosan az elektramos kéziszerszámot. Rövid időre igen nagy nyomatók léphet fel.

Ne munkáljon meg a berendezéssel magnéziumot tartalmazó anyagokat. Ellenkező esetben tuzveszély lép fel.

Ne munkáljon meg a berendezésel CFK-t (szénszállal erősített miányagot) vagy azbesztet tartalmazo anyagokat. Ezek az anyagok rákkelto hatásuak.

Az elektromos kesziszerszámra tablákat és jeleket csavarokkal vagy szegecsekkel felerősiteni tilos. Egy megrongálódt szigetelés mar nem nyújt védelmet az áramütés Ellen. Használjon öntapadós matricákat.

Ne használjon olyan tartozékokat, amelyeket nem az elektromos kéziszerszámot gyáró cég fejlesztétti ki, vagy amelynek hasznalatát az nem engedélyezte.

Biztonságos üzemeléstCsak uylehet elerni,ha a tartozék pontosan hozzaillik az On elektramos kéziszerszámához.

Rendszeresen tisztitsa ki egy fémentes targgyal az elektramos kézszerszám szellózonyilásait. A motorventilator bezívja a port a motorházba. Ez túságosan suk fémpor felgyülemlése esétén villamos zárlatot okozhat.

Sohase nezzen bele kozelrol az elektromos keziszerszam lampaja altal kibocsatott fenybe. Sohase iranyitsa a lampa fenyet a kozelben tartozkodo mas szemelyek szemebe. A lampa altal kibocsatott sugarzas karos lehet a szemre.

Sohase irányitsa az elektromos kéziszerszámot saját magára, vagy a közelben tartózkodó más személyekre, vagy allatokra. Ez az éles vagy forró szerszámok által okozott sérülésekhez gezehet.

Az akkumulátor (akkumulátor-blokk) felhasznalasa és kezelése.

Az akkumulator kezelése során felmerülo veszélyek, mint égési serulések, tuz, robbanás, bórsérulések és egyeb serulések elkerulésere vegye tekintetbe az alábbi elöirásokat:

Az akkumulatorokat nem szabad szetszerelni, kinyitni vagy feldarabolni. Ne tegy ki az akkumulatort mechanikus igenybevetelek. Az akkumulator megrongalóda es szakszerütlen hasznalata eseten abból karos gozok és folyadékok tavozhatnak. A gozök ingerelhetik a legutakat. A kilép ö akkumulatorfolyadék börirritaciokat vagy égeses börserülseket okozhat.

Ha az akkkumulatorból kilépô folyadék a szomszédos részeket benedvesiti, Ellenörizze és tisztitsa meg, illetve szükség esétén cserélje ki ezeket a részeket.

Ne tegye ki az akkumulátort hōhatásnak, illetve tūz behatásnak. Ne tárolja az akkumulátort kōzvetlen napsütésben.

Az akkumulátortCsak akkor vegye ki azeredetici csomagolásból,ha használni akarja.

Az elektramos keziszerszamon vegzendo barmely munka megkezdese elott vegye ki az akkumulatort az elektromos keziszerszambol. Ha az elektramos keziszerszam veteletenszeru en elindul, serelesveszely all fenn.

Az akkumulátortCsak kikapcsolt allapoté elektromos kéziszerszámra helyezze fel.

Az akkumulátortCsak kikapcsolt allapoté elektromos kéziszerszámól távolítsa el.

Tartsa távol az akkumulátort a gyerekektól.

Tartsa tisztan es folyadekoktol valamint viztol vedve az akkumulatort. Az akkumulator es az elektramos keziszerszam elszennyezodott csatlakozasait egy tiszta, szaraz kendovel tisztitsa meg.

Csak kifogastalan allapotu, eredeti FEIN
akkumulatorokat hasznaljon, amelyek az On
elektromos keziszerszamahoz vannak eloiranyzova. A
nem az elektromos keziszerszamhoz való,
megrongálódott, javitott vagy ujrafeldolgozott
akkumulatorokkal, utanzatkkal és idegen gyártmányú
akkumulatorokkal vegzett munka, illetve az ilyen
akkumulatorok feltoltese tuz- és/vagy
robbanásvesélyes.

Tartsa be az akkumulátor tõltokészülék kezelésiutasitásaban talalhatóBiztonsagi elöirásokat.

Kéz-kar vibración

Az ezen eloraksokban megadott rezgessint az EN 62841 szabvanyban rogzitett meresi modszerrel kerult meghatarozasra es a keszulekek osszehasonlitasara ez az ertek felhasznalhato. Az ertek a rezgesi terhelés ideiglenes megbecsulésere is alkalmazhato.

A megadott rezgessint az elektromos kéziszerszám fó alkalmazási terüleire vonatkozik. Ha az elektromos kéziszerszámot más celokra, elterő szerszámokkal, vagy nem kielégítő karbantartás mellett használják, a rezgessint a fenti értékektól elterhet. Ez az egész munkaidőre vonatkozo rezgési terhelést lenyeges mertékben megnövelheti.

A rezgési terhelés pontos megbecsüléséhez figyelembre kell venni azokat az idöszakokat is, amikor a berendezés kikapcsolt allapotban van, vagy amikor be van ugyan kapcsolva, de nem kerül ténylegesen hasznalatra. Ez az egész munkaidóre vonatkozo rezgési terhelésl lenyeges mertékben csökkentheti.

Hozzon kiegészítoBiztonsági intézkedéseket a kezelonek a rezgések hatasa elleni védelmére, pédául: az elektromos kéziszerszám és a szersámok megfelelo karbantartasa, a kezek melegen tartasa, a munkafolyamatok átgondolt megszervezese.

Kezelési tajékoztató.

Az elektramos kesziszerszámot a gyartó nem allitja be az eloirányzott alkalmazásí esetre.

Az elektramos keziszerszám elő használá előtt a mechanikus lekapcsoló tengelykapcsoló fordulatszámát a jováhagyott vizsgalati terülen belül az előirt értékre kell allitani és egy megfelelo dinamikus mérési rendszerrel Ellenőrizni kell.

A gyárból valor kiszällitaskor a berendezés parametereinek konfiguracióna homologációs allapotnak fele meg (a berendezés-specifikus homogolációs allapotok a FEIN weboldalan talalhatók).

A berendezés paraméterbeállitásanak a FEIN

Parameter-Control-szoftverének alkalmazásával végrehajtott egyedi konfiguralása kovetkeztében a berendezés üzemelési viselkedése megvátlozhat.

Az elektramos kéziszerszám egy "MultiVolt"- akkumulator-interfészel van ellatva, igy a berendezest kūlɒbžö tipusu akkumulatorokkal lehet uzemeltetni. A berendezes uzemelési viselkedese az alkalmazára keruló akkumulátortól fuggöen megvátozhat.

A mindenkori alkalmazáshoz szükséges megkövetelt
folyamatparamétrerek betartásat az üzembehelyezés
elött a valós alkalmazásí feltetelek figyembevétével
mindenképpen külön ellenorizni kell.

Az üzemelési viselkedest valamint a megkövetelt
folyamatparameterek betartásat megfelelo mértékben
rendszeresen Ellenőrizni kell.

Az elektromos kesziszerszám lágy inditással van felszerelve.

Ha a motor egy elóirásszerüen vegrehajtott becsavarozás után leall, akkor csak kb. 0,8 masodperc elteltével lehet ismet bekapcsolni. Ez a mar meghúzott csavarok vêletlen utanhúzásanak elkerülésere szolgál.

Bal forgásirány esétén a berendezés lényegesen magasabb forgatonyomatek elérésekor kapcsol ki. Üzem bözen figyeljen az elektramos kéziszerszám által kibocsátott optikai és akusztikus jelekre, amint az a „Az elektramos kéziszerszám LED-kijelzǒjének és hangjelzéseinek magyarázata" szakaszban leirasra került.

Az akkumulator kezelése.

Az akkumulátortCsak az 5^ - 45^ (41 F- 113^) üzemi homséklet-tartományiban tárolja, zumeltesse es ebben a tartományiban isCsak FEIN toltokeszülékek teltse. Az akkumulator homsékletenek a toltesi folyamat kezdeten az akkumulator megengedett umeltetési homséklet tartományaban kell lennie.

LED-kijelző Magyarázat Művelet
1-4 z öld LED	Töltési szint kijelzés százalékban	Üzemelés
piros tartós fény	Az akkumulátor majdnem üres	Töltse fel az akkumulátort
piros villoggó fény	Az akkumulátor nem üzemkész	Hozza az akkumulátort a megengedett üzemeltetési hómér séklet tartományba, majd tõltse fel

Az akkumulator tenyleges, százalekban megadott feltöltési szintjeCsak az elektromos kéziszerszám alló motorja mellett kerül kijelzesre.

Mielott az akkumulator melykisulse bekovetkezne, az elektronika automatikusan kikapcsolja az elektramos keziszerszamot.

A forgásirány kivalasztása (lásd a 16/17 oldalon.

Az irányvaltotCsak allo motor mellett szabad atkapcsolni.

Állitsa a forgásirány-kapcsoló t a kózépső helyzetbe, hogy pédául szállitásnal elkerülje a věletlenszerü üzembe helyezést.

Egyenes kihajtás alkalmazása (ASW18-6/12-PC)

Az elektromos keziszerszm alkalmazasa elott gondoskodjon arrol, hogy a berendezes ne lépje tul a 8 Nm maximalisan megengedett forgatonyomatekot.

A gép kikapcsolási folyamata

A gép a kapcsoló legutolsó muködtétese után kb. 30 perccel kikapcsol, vagyis a gépet ezutánCsak bekapcsolással lehet ismet aktivalni.

Az elektromos kesziszerszám LED-kijelzöjenek és hangjelzeseinek magyarázata.

Az alabbi allapotok a kiszallitasra vonatkoznak. Tovabbi kijelzési opciókat a Parameter Control segitségével (lásd PC-szoftver) lehet beallitani.

LED-kijelző Magyarázat Magyarázat
✓X	A zöld LED-kijelző világít (1 másodperc).	A csavarozás előírásszerüen végrehajtsa került. A berendezés elérete az előzetesen beállitott lekapcsolásikritériumot (pl. nyomaték).
✓X	A piros LED-kijelző világít (1 másodperc) és egy róvid sipoló hangzik fel.	A csavarozás nem került előírásszerüen végrehajtsa. A berendezés nem érte el az előzetesen beállitott lekapcsolásikritériumot (pl. nyomaték). Alternativaként egy előre beállitott hibakritérium (pl. túl nagy elfordulásizsög) teljesült.
	A sárga LED-kijelző folyamatosan világít. Az akumulátor meg megmaradt kapacitása 25% alatt van. Az akumulátort belátható idön belül ki kell cserélni.
✓X	A piros LED-kijelző villog (másodpercenként egyszer) és a sárga LED-kijelző folyamatosan világít.	Az akumulátor lemerült és ki kell cserélni.
✓X	A piros LED-kijelző folyamatosan világít. A berendezésben egy helyrehozhatatlan hiba áll fenn. A berendezést a vevőszolgálattal meg kell javíttatni.
✓X	A piros és a sárga LED-kijelző folyamatosan világít.	-Az akkumulátor meghibásodott. Kérjük, forduljon a vevőszolgálathoz. -A berendezést az alkalmazásra kerülő típusú akkumulátorrnal nem lehet üzemeltetni.
✓X	A piros LED-kijelző villog (másodpercenként egyszer).	-A berendezésben egy helyrehozható hiba áll fenn, pédául a motor leblokkolt. A berendezés a belso komponensek védelmére zárolásra kerül. Távolítsa el, majd ismét tegye be a helyère az akkumuláort. A következőcsavarozásnál ügyeljen a helyes kezelésre. -A berendezés elérte az elöre meghatározott szerviz időszakot (a LED-kijelző minded egyes csavarozás után 3-szor felvillan).
✓X	A piros LED-kijelző villog (másodpercenként kétser).	A elektrmos kéziszerszám tülmelegedett, a tülmelegedes elleni védelem leoldott. Az elektrmos kéziszerszám a lehülés után ismét üzemékSZ. Ha a tülmelegedes elleni védelem rövid szünetekkel tölbször egymás után leold, vizsgáltassa meg az elektrmos kéziszerszámot a Vevőszolgálattal.
✓X	A piros LED-kijelző villog (másodpercenként egyszer).	Az akkumulátor ehbez a csavarozási eljáráshoz nem alkalmas.
✓X	A sárga LED-kijelző villog (másodpercenként egyszer).	Ajánlás: Lágy csavarozáshoz és magas nyomatékhoz használjon egy nagyobb kapacitásu akkumuláort.
✓X	Az összes LED-kijelző rövid idöre felvillan. Az	akkumulátos csavarozógép átkapcsol az enegiatakarékos üzemmodra.

A parameterek beallitasa

Az AccuTec csaverozogepek parameteit a meglevo standard programoktol elteroen bizonyos tartomanyokban szabadon be lehet programozni. Ezen különleges megoldasok letrehozásahoz egy a parameterek beallitására szolgálo kiegésztó személyi szamitogep programra van szükség. A programoz adaptorrel az adatokat ezután át lehet vinni a csaverozogepre. A legfrissebb szoftvert az Internetrol a FEIN cecnél a www.fein.com cimen lehet tölteni. Ez az adott országban érvenyes AccuTec menüben talalhato. Egy az erre a területre mutató link a külön kaphato USB programoz adaptor mellekelt USB kártyajan talalhato.

Azt javasoljuk, hogy rendszeresen aktualizalja az AccuTec csavarozogépének a készülék szoftverét.

Uzembentartás es vevoszolgálat.

Kulönosen hárányos körulmények
fennálasa eseten fémek megmunkálásakor az
elektromos kéziszerszám besejébe

elektromosan gezetoképes por rakodhat le. Fujja ki gyakran az elektromos keziszerszam belso terét a szellözonyllason keresztul szaraz és olajmentes préslevegóvel.

Rendszeresen ellenörizze az elektromos kéziszerszám
allapotát es idöben hajtassa vegre a szükséges
karbantartási és javítási munkákat.

A berendezés, az akku es a tartozékok (pédául a sarokfej és a betétszerszám) élettartama a berendezés terhelésétól és az egyes alkalmazásí esetektól fugg, Az oyan termekeket, amelyek azbeszttel kerültek erintkezésbe, nem szabad javitársa leadni. Az azbeszttel szennyezzett termekeket az adott országban érvényes, az azbesztet tartalmazó hulladékokra vonatkozo elöirasoknak megfeloen kell artilmatlanitani.

Ennek az elektromos kesziszerszámnek a pillanatnyilag érvényes potalkatrész-listajat az interneten a www.fein.com cimen talalhatja meg.

Csak eredeti potalkatreszeket hasznaljon.

A következő alkatrészeket szükség eseten On is kicserélheti:

Alkalmazasi eszkozok, akkumulator, tartozékok

Jotallas es szavatossag.

A termékre vonatkozó jóttálas a forgalomba hozási országban hatályos törvényes rendelkezeseknek megfeleloen érvényes. Termékeinket ezen tulmenöen a FEIN jóttási nyilatkozataban leirtaknak megfelelo kiterjesztét garancíaval szállitjuk.

Az elektramos kesziszerszam szallitasi terjedelmében lehet, hogy az ezen kezelési utmutatóban leiirasra vagy abrazolásra került tartozékoknakCsak egy része talalható meg.

Megfeleloségi nyilatkozat.

A CE-nyilatkozatCsak az Europai Unio es az EFTA (Europai Szabadkereskedelmi Tarsulas) orszagaira esCsak azokra a termekekre ervenyes, amelyek az EUvagy EFTA-piac szamara kerultek gyartasra.A termeknek az EU-piacon valo forgalombahozatala utan az UKCA-jel ervenyet veszti.

Az UKCA-nyilatkozatCsak a brit piacra Angliara, Walesre es Skociara)csak azokra a termekkre vonatkozik, amelyek a brit piac szamara kerultek gyartasra.A termeknek a brit piacon valo forgalombahozatalutan a CE-jel erenyet veszti.

A FEIN egyedüli feleloseggel kijelenti, hogy ez a termek megfelel az ezen kezelési utmutató utolsó oldalan megadott idevonatkozo elörirasoknak.

A muszaki dokumentaci a kovetkez helyen talalhato: C. & E. Fein GmbH,

Környezetvédelem, hulladékzeelés.

A csomagolásokat, a selejtes elektromos
kéziszerszámokat és tartozékokat a környezetvedelmi
szempontoknak megfeleloen kell üjra felhasználi.

Az akkumulatorokatCsak kisutottallapotban adja le a megfelelo artalmatanitasra.

Nem teljesen kisutott akkumulatorok eseten elovigyazatossagból, rovidzárlatok megakadályozására a csatlakozókat szigitelószalaggal szigitelje le.
