NAVODILA ZA UPORABO ASM 183 PC Fein

Ctete vsechna varovna upozorneni aPokyny. Zanedbani pri

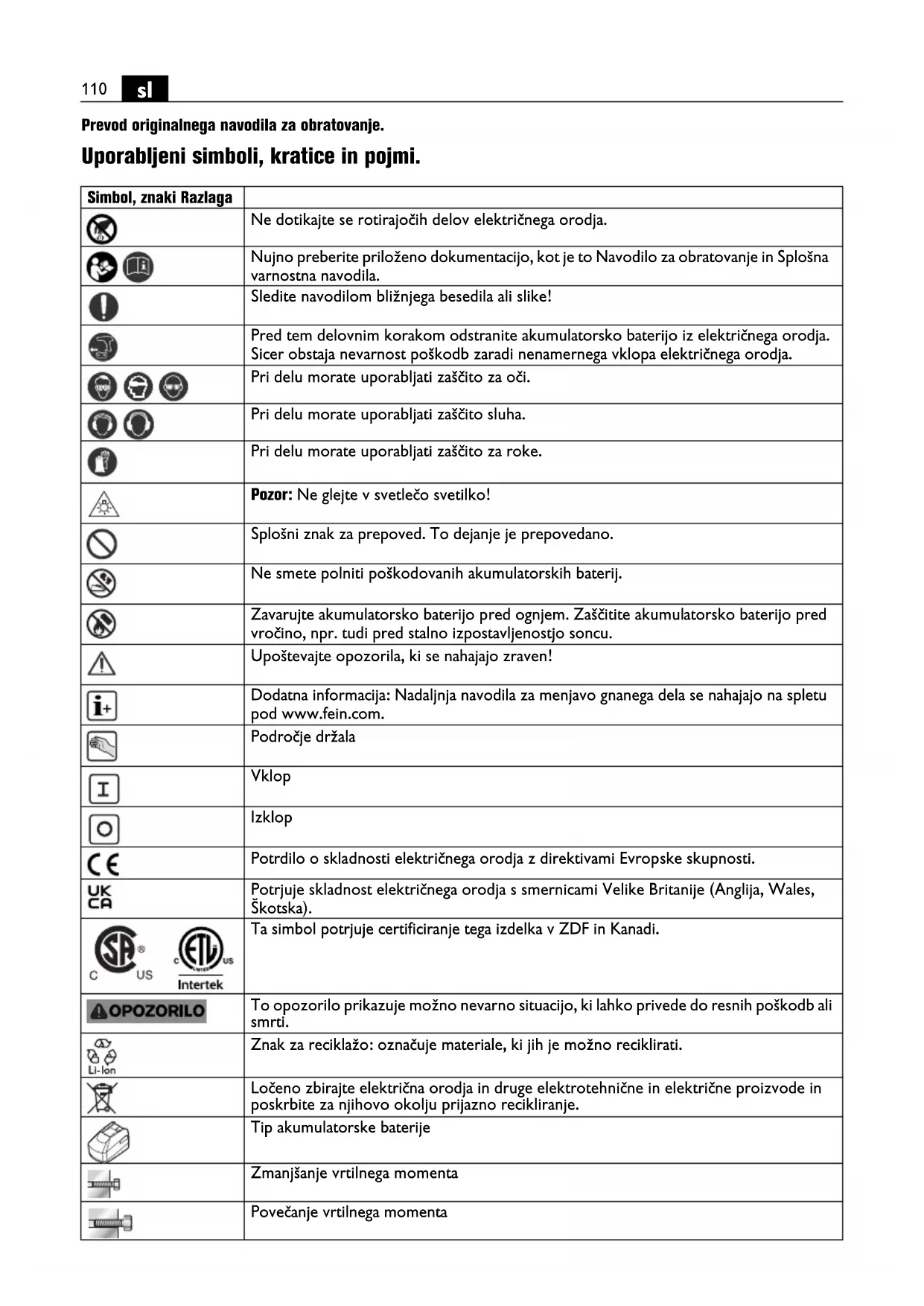

Simbol, znaki Razlaga
	Ne dotikajte se rotirajočih delov elektrïčega orodja.
	Nujno preberite priloženo Dokumentacijo, kot je to Navodilo za obratovanje in Splošna varnostna navodila.
	Sledite navodilom bližnjega besedila ali slike!
	Pred tem delovnim korakom odstranite akumulatorsko baterijo iz elektrïčega orodja. Sicer obstaja nevarnost poskodb zaradi nenamernegа vklopa elektrïčega orodja.
	Pri delu morate uporabljati zašćito za oči.
	Pri delu morate uporabljati zašćito sluha.
	Pri delu morate uporabljati zašćito za roke.
	Pozor: Ne gleje v svetlečo svetilko!
	Splošni znak za Prepoved. To dejanje je prepovedano.
	Ne smete polniti poškodovanih akumulatorskih baterij.
	Zavarujte akumulatorsko baterijo pred ognjem. Zašcitite akumulatorsko baterijo pred vrožino, nth. tudi pred stalno izpostavljenostjo soncu.
	Upoštevajte opozorila, ki se nahajao zraven!
	Dodatna informacija: Nadaljnja navodila za menjav ognega dela se nahajao na spletu pod www.fein.com.
	Področje držala
	Vklop
	Izklop
	Potrdilo o skladnosti elektrïčega orodja z direktivami Evropske skuposti.
UK CA	Potruje skladnosti elektrïčega orodja s smernicami Velike Britanije (Anglija, Wales, Škotska).
	Ta simbol potruje certificiranje tega izdelka v ZDF in Kanadi.
	To opozorilo prikazuje možno nevarno situaciono, ki lahko privede do resnih poškodb ali smrti.
	Znak za reciklažo: označuje materiale, ki jih je možno reciklirati.
	Ločeno zbirajte elektrïčna orodja in druge elektrotehniciene in elektrïčne proizvode in poskrbite za njihovo okolju prižažno recikliranje.
	Tip akumulatorske baterije
	Zmanjišanje vrtilnega momenta
	Povežanje vrtilnega momenta
Simbol, znaki	Razlaga
	Uporabite lak za varovanje vijakov (srednja trdnost).
	Pustite, da se lak za varovanje vijakov strdi v skladu s podatki proizvajalca.
	(**) lahko vsebuje števi like ali Črke
	(Ax - Zx) Oznaka za interne namene

Znaki Mednarodna	enota Nacionalna	enota Razlaga
UV V Električna	enermerna napetost	---
n0	/min, min-1, rpm, r/min	/min Število vrtljajev	pri prostem teku (Območje nastavljivo s Software Parameter Control (PC))
nReset	/min, min-1, rpm, r/min	/min Število vrtljajev	– tovarniška nastavitev
M...	Nm Nm Vrtilni momènt
	kg kg Teža v skladu z	EPTA-Procedure 01
LpA	dB dB	Nivo hrupa
LwA	dB dB	Moč hrupa
LpCpeak	dB dB	Najvišji nivo hrupa
K...			Negotovost
ah	m/s2	m/s2	Emisijaška vrednost vibracij (vijačenje)
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2	Osnovne in izpeljane enote iz mednarodnegamerskega sestava SI.

Za yašo yarnost.

A OPOZORIO

Preberite vsa varnostna opozorila in navodila. Neupostevanje varnostnih

navodil in napotkov lahko povzroci elektrichi udar, pozar in/ali tezke poskodbe.

Shranite vsa varnostna opozorila in navodila za prihodnost.

Tega elektricnega orodja ne uporabljaje takodolgo, preden niste temeljito prebrali tega

navodila za uporabo ter priloženih „Splošnih varnostnih opozoril“ (stevilka spisa 3 41 30 465 06 0) in jih v celoti razumeli. Navedeno dokumentacijo shranite za kasnejso uporabo in jo izročite naprej pri posredovanju ali odsvojitvi elektrickega orodja. Prav takо upostevajte zadevne nacionalne predpise varstva pri delu.

Namembnost elektricnega orodja:

ročno voden vijačnik za privijanje in odvijanje vijakov in matic z vstavnimi orodji, ki so odobreni s strani FEIN in priborom brez dovoda vode v vremensko zašcitenem okolju.

Posebna varnostna navodila.

Elektricno orodje smete drzati le na izoliranem rocaju, ce delate na območju, kjer lahko vijak pride v stik skritimi omreznimi napeljavami. Stik z napeljavo pod

napetostjo povzroci, da so tudi kovinski deli naprave pod napetostjo in to posledicno povzroci elektrichni udar.

Pazite na skrite elektriche vodnike, plinski in vodovodni cevovod. Pred pricetkom dela kontrolirajte delovno obmoje npr. z lokatorjem kovine.

Zavarujte obdelovanec. Varneje je, da drzite obdelovanec z vpenjalno napravo, kot pa z roko.

Elektricno orodje morate trdno drzati v roki.

Kratkoročno lahko pride do visokih reakcijskih momentov.

Ne obdelujte materiala, ki vsebuje magnezij. Obstaja nevarnost požara.

Ne smete obdelovati CFK (umetna masa, ojačana s karbonskimi vlakni) in ne materiala, ki vsebuje azbest. Te snovi veljajo za kancerogene.

Prepovedano je privijačenje ali kovičenje plošćic in znakov na elektricno orodje. Poškodovana izolacija ne nudi zašćte proti elektricnemu udaru. Uporabljaje lepilne plošćce.

Ne uporabljaje pribora, ki ga proizvajalec elektricnega orodja ni razvil in sprostil. Varno obratovanje ne morete zagotoviti s tem, da se pribor prilega elektricnemu orodju.

Z nekovinskimi orodji morate redno cistititi odprtine za zračenje elektricnega orodja. Ventilator motorja potegne prah v ohisje. To lahko pri preveliki koncentraciji kovinskega prahu pozvroci elektricno ogrozanje.

Nikoli ne gleje od blizu v luc svetilke elektricnega orodja. Nikoli ne usmerjaje luc svetilke v oci drugih oseh, ki se nahajao v blizini. Zarcenje svetilnegasredstva je lahko za oci skodljivo.

Elektricnega orodja ne obracajte proti svojemu telesu ali telesu drugih oseb ali zivali. Obstaja nearnost poskodb zaradi ostrih ali vrocih vstavnih orodij.

Uporaba akumulatorske baterije (akumulatorskega bloka) in način ravnanja z njo.

Da bi prepreci nevarnosti kot opekline, požar, eksplozije, poskodbe koze in druge poskodbe pri rokovanju z akumulatorskimi baterijami, prosimo upostevalaje naslednja opozorila:

Akumulatorskh baterij ne smete razstaviti, odpreti ali razkosati. Akumulatorskh baterij ne smete izpostavljati mehanskim udarcem. Pri poskodbi in nepravilni uporabi akumulatorske baterije lahko izstopijo skodljive pare in tekocrine. Te pare lahko povzrocijo drazenje dihalnih poti. Izstopajoča tekocrina akumulatorske baterije lahko povzroci drazenje koze ali opekline.

V primeru, da bi tekocina, ki bi izstopila iz poskodovane akumulatorske baterije, oskropila predmete v okolici, morate te predmete preveriti, jih očistiti in jih po potrebi zamenjati.

Zavarujte akumulatorsko baterijo pred vrocinai ognjem. Akumulatorske baterije ne hranite na direktni soncni svetlobi.

Akumulatorsko baterijo vzemite šele takrat iz originalne embalaze, ko joŽelite uporabiti.

Pred pricetkom del, ki jih opravljate neposredno na elektricnem orodju, vzemite akumulatorsko baterijo iz elektricnega orodja. Ce se elektricno orodje nenamerno zažene, obstaja nevarnost poškodb.

Akumulatorsko baterijo namestite izključno takrat, ko je elektricno orodje odklopljeno.

Akumulatorsko baterijo smemite le, ko je elektricno orodje izklopljeno.

Poskrbite, da otroci ne bodo prisli v stik z akumulatorsko baterijo.

Poskrbite za cistoco akumulatorske baterije in jo zašcitite pred vlago in vodo. Ocistite umazane priključke akumulatorske baterije in elektricnega orodja s suho, cisto krpo.

Uporabljajte le brezhibne originalne akumulatorske baterije FEIN, ki so primerne za vaše elektricno orodje.

Pri polnjenu in delu z neustreznimi, poskodovanimi, popravljenimi ali predelanimi akumulatorskimi baterijami, ponaredki in akumulatorskimi baterijami tujih znamk obstaja nevarnost pozara in/ali eksplozije.

Upostevajte varnostna navodila, ki so opisana v navodilu za obratovanje akumulatorske polnilne naprave.

Vibraci je rok

Podane vrednosti nivoja vibracij v teh navodilih so se izmerile v skladu s standardiziranim merilnim postopkom po EN 62841 in se lahko uporabljajo za primerjavo elektrichnih orodij med seboj. Primeren je tudi za zacasno oceno obremenjenosti z vibracijami. Naveden nivo vibracij reprezentira glavne uporabe elektrichega orodja. Ce pa elektrichno orodje uporabljate se v druge namene, z odstopajocimi vtavnimi orodji ali pri nezadostnem vzdhrzevanju, lahko nivo vibracij odstopa. To lahko obremenjenosti z vibracijami med dolocenim obdobjem uporabe obcutno poveca.

Za natančnejso oceno obremenjenosti z vibracijami morate upostevati tudi tisti ās, ko je naprava izklopljena in sicer teče, vendar dejansko ni v uporabi. To lahko ombremenenost z vibracijami preko celotnegā oddobja dela občutno zmanjsa.

Dolocite dodatne varnostne ukrepe za zašcitopurabnika pred vpljivi vibracij, npr. vzdřevanje elektricnega orodja in vstavnih orodij, segrevanje rok,organizacija delovnih postopkov.

Proizvajalec ni prednastvil izdelka glede na predviden primer uporabe.

Pred prvo uporabo elektricnega orodja morate nastaviti vrtilni moment mehanske izklopne sklopke na zejleno vrednost v dopustnem merilnem območju in s pomocjo primerna nega dinamičnega merilnegaSYSTEMA. V dobavnem stanju ustreza konfiguracija parametrov stroja stanju homologacej (strojno specifiche homologacej najdete na splletni strani FEIN).

Z individualno konfiguracio parametriranja stroja s pomocjo programske opreme FEIN ParameterControl-Software lahko spremenite obnašanje stroja med delovanjem.

Akumulatorski vmesnik „MultiVolt“ elektricnega orodja omogoča obratovanje z razlicnimi tipi akumulatorske baterije. Ovisno od vstavljenega tipa akumulatorske baterije lahko spremenite obnašanje stroja med delovanjem.

Pred začetakom obratovanja morate v vsakem primeru individualno preveriti upostevanje zahtevanih procesnih parametrov za konkretno uporabo z upostevanjem realnih pogojev uporabe.

Treba je primerno redno kontrolirati obnaşanje stroja med delovanjem ter upostevanje zahtevanih procesnih parametrov.

Elektricno orodje je opremljeno z lahnim zagonom.

Ce se bo pravilnem vijačenju odklopi motor, je ponovni vklop mozen šele po 0,8 sek. S tem se prepreci, da bi se pomotoma priviliŽe fiksirani vijaki.

Med vrtenjem v levo se stroj izklopi z obcutno povecanim vtilnim momentom.

Med delovanjem bodite pozorni na opticne in akusticne signale elektricnega orodja, kot je opisano v poglavju „Pomen prikaza LED in zvočnih signalov na elektricnem orodju".

Rokovanje z akumulatorsko baterijo.

Akumulatorsko baterijo skladiščite, uporabljaje in polnite izključno s polnilnimi napravami FEIN v temperaturnem območju 5°C - 45°C (41°F -

113 F). Temperatura akumulatorske baterije se mora na začetku polnilnega postopka nahajati v območju delovne temperature.

LED-prikaz Pomen Akcija
1-4 zelen LED	aStanje napoljenosti v odstotkih	Delovanje
Rdeča trajna luč	Akumulatorsk a baterija je skoraj prazna	Napolnite akumulatorsko baterijo
Rdeča utripajoča luč	Akumulatorsk a baterija ni pripravljeno za uporabo	Akumulatorska baterija se mora nahajati v območju delovne temperature, nato jo napolnite

Le ko je motor elektricnega orodja ustavljen, se bo prikazal pravilni delež napoljenosti akum. baterije v odstodkih.

Ko se bliža globinska izpraznitev akumulatorske baterije, elektronika avtomatsko ustavi motor.

Izbira smeri vrtenja (gleje stran 16/17).

Stikalo za preklop smeri vrtenja pritisnite samo pri mirovanju motorja.

Nastavite preklopno stikalo smeri vrtenja v srednji položaj in s tem zavarujte pred nenamernim vklopom, npr. med transportom.

Uporaba ravega gnanega elementa (ASW18-6/12-PC)

Pred uporabo elektricega orodja morate zagotoviti, da vtilnega momenta maks. 8 Nm ne boste prekoračili.

Postopek izklopa stroja

Stroj se izklopi pribl. 30 min po zadnjem aktiviranju stikala, to pomeni, da je možno stroj ponovno aktivirati le s vklopom.

Pomen prikaza LED in zvočnih signalov na elektrichné morydju.

Naslednja stanja so veljavna pri tovarniških nastavitvah ob stanju dobave. Naslednje opcije prikazovanja so možne s Parameter Control (gleje računalniško programsko opre mo PC-Software).

LED-prikaz Pomen Razlaga
✓X	Zeleni prikaz LED sveti (1 sekundo). Izvedba	vijačne zveze je bila pravilna. Prednastavljeni kriterij izklopa (npr. vrtilni moment) se je izpolnil.
✓X	Rdeč prikaz LED sveti (1 sekundo) in zašišite kratek piskajoc zvok.	Izvedba vijačne zveze je bila nepravilna. Potreben kriterij izklopa (npr. vrtilni moment) se ni izpolnil. Alternativno se je izpolnil prednastavljeni kriterij napake (npr. prevelik kot vrtenja).
	Rumeni LED-prikaz trajno sveti. Preostala Kapaciteta akumulatorske baterije se nahaja pod 25%. V predvidljivem Času je treba zamenjati akumulatorsko baterijo.
✓X	Rdeči LED-prikaz utripa (1-krat na sekundo) in rumeni LED-prikaz trajno sveti.	Akumulatorska baterija je izprazenjena in jo morate zamenjati.
✓X	Rdeči LED-prikaz trajno sveti. Nepopravljiva napaka na stroju. Servis za stranke mora izvesti popravilo stroja.
✓X	Rdeči in rumeni LED-prikaz trajno svetita.	- Akumulatorska baterija je okvarjena. Prosimo kontaktirajte servis za stranke. - Obratovanje stroja z uporabljeno akumulatorsko baterijo ni mogoće.
✓X	Rdeč prikaz LED utripa (1-krat na sekundo).	- Obstaja reverzibilna napaka stroja, kot npr. blokada motorja. Za zašćito internih component se stroi zablokira. Odstranite akumulatorsko baterijo in jo ponovno namestite. Pri naslednji vijačni zvezi pazite na pravilno posluževanje. - Dosežen je definiran servisi interval (LED-prikaz utripa 3-krat po vsakem postopku vijačenja).
✓X	Rdeči LED-prikaz utripa (2-krat na sekundo).	Električno orodje je pregreto, zaščita proti pregrevanju se je sprežila. Po ohladitvi je elektrčno orodje ponovno pripravljeno za obratovanje. Če zaščita proti pregrevanju spreži večkrat v kratkem zaporedju, morate elektrčno orodje preveriti na servisu.
✓X	Rdeči LED-prikaz utripa (1-krat na sekundo). Rumeni LED-prikaz utripa (1-krat na sekundo).	Neprimeren tip akumulatorske baterije za ta primer vijačenja. Priporočilo: Uporabite pri mehkem primeru vijačenja in visokem vrtilnem momentu tip akumulatorske baterije z višjo kapaciteto.
✓X	Kratka osvetlitev vseh LED-prikazov. Akumulatorski vijačnik preklopi v način varčevanja z energia.

Parametriranje

Pri vijačnikih AccuTec lahko poleg obstojech standardnih programov nekatera izbrana območja programirate po Želji. Za izdelavo teh posebnih resitev je potreben dodatni racunalniški program za parametriranje. Zadapterjem za programiranje lahko nato prenesete podatke do vijačnika. Aktualno programsko oprem lohko nalozite preko spljetne strani FEIN pod www.fein.com. Nahaja se na državno specični strani za AccuTec. Povezava k tej strani se nahaja na prilozeni USB kartici adapterja za programiranje, ki ga lahko posebej nabavite.

Priporočamo, da redno aktualizirajte strojno programsko opremo vaših vijačnikov AccuTec.

Vzdrževanje in servis.

Pri ekstremnih pogojih uporabe se lahko prevodni prah, ki nastane pri obdelavi kovin, usede v notranjosti elektricega orodja. Iz

notranjosti elektricnega orodja pogosto izpihavajte prezračevalne zareze s suhim in neoljnatim stisjenim zrakom.

Poskrbeti morate za to, da se bo stanje elektricnega orodja redno preverjalo in da boste redno opravili potrebna opravila vzdrževanja ali popravila.

Ziviljenjska doba stroja, akumulatorske baterije in pribora (npr. kotne glave in vstavnega orodja) je odvisna obretenite in uporabe stroja.

Izdelkov, ki so prisli v stik z azbestom, ne smete vroci v popravilo. Izdelke, ki so prisli v stik z azbestom morate odstraniti v skladu z ustreznimi veljavnimi nacionalnimi predpisi za odstranjevanje odpadkov z vsebstoj azbesta.

Aktualni geznam nadomestnih delov se nahaja na splletni strani pod www.fein.com.

Uporabljaje izključno originalne nadomestne dele.

Naslednje deli lahko po potrebi samostojno zamenjaje:
vstavna orodja, akumulatorska baterija, pribor

Jamstvo za izdelek velja v skladu z zakonskimi pravili v državi, kjer se je izdelek dal v promet. Poleg tega vam daje FEIN garancijo v skladu z izjavo proizvajalca FEIN. V obsegu dobave elektricnega orodja se lahko nahaja tudi le del pribora, ki je opisan ali naslikan v tem navodilu za obratovanje.

Izjava o skladnosti.

Izjava CE velja samo za države Evropske unije in EFTO (Evropsko zdruzenje za prosto trgovino) in samo za izdelke, ki so namenjeni za trg Evropske unije ali ETFE. Po dajanju izdelka v promet na trg Evropske unije, izgubi znak UKCA svojo veljavnost.

Izjava UKCA velja samo za britanski trg (Anglijo, Wales in Skotsko) in samo za izdelke, ki so namenjeni za britanski trg. Po dajanju izdelka v promet na britanski trg izgubi oznaka CE svjo veljavnost.

Podjetje FEIN izjavlja pod izključno odgovornostjo, da ta izdelek ustreza navedenim zadevnim dolocilom, ki so opisana na zadnji strani tega navodila za obratovanje.

Tehnična dokumentacija se nahaja pri:

C. & E. Fein GmbH,

Varstvo okolja, odstranitev odpadkov.

Embalaze, opadna elektricnega orodja in pribor morate reciklirati v skladu z varstvom okolja.

Akumulatorske baterije smete samo v praznem stanju odvreci med recikliran odpad.

Pri nepopolno izpraznjenih akumulatorskih baterijah zaradi preprecevanja katkega stika izoliraje povezovalni vtic z lepilnim trakom.
