Termék típusa	Sarokcsiszoló (daráló)
Márka	Metabo
Modell	WEV 17125 Quick Inox RT
Szerszám max. átmérője	125 mm
Orsómenet	M14
Üresjárati fordulatszám (max.)	11 000 ford/perc
Állítható fordulatszám	Igen (beállító kerék)
Felvett teljesítmény (P1)	1700 W
Leadott teljesítmény (P2)	1000 W
Súly kábel nélkül	2,4 kg
Tápfeszültség	230 V ~, 50/60 Hz
Védelmi osztály	II (kettős szigetelés)
Biztonsági rendszer	Metabo S-automatic biztonsági kioldó
Holtember funkció	Igen (RT modell)
Újraindulás elleni védelem	Igen
Kiegészítő fogantyú	Rezgéscsillapítással
Védőburkolat	Elforgatható, rögzítőkarral
Quick rendszer	M-Quick gyorsrögzítő anya
Alkalmazások	Csiszolás, polírozás, fémkefélés, vágás, fényezés (RT modell)
Karbantartás	A szellőzőnyílások rendszeres tisztítása száraz levegővel
Javítások	Csak Metabo szakember által
Kompatibilis tartozékok	Gyémánt tárcsák, vágókorongok, fémkefék stb.

Gyakran ismételt kérdések - WEV 17125 Quick Inox RT METABO

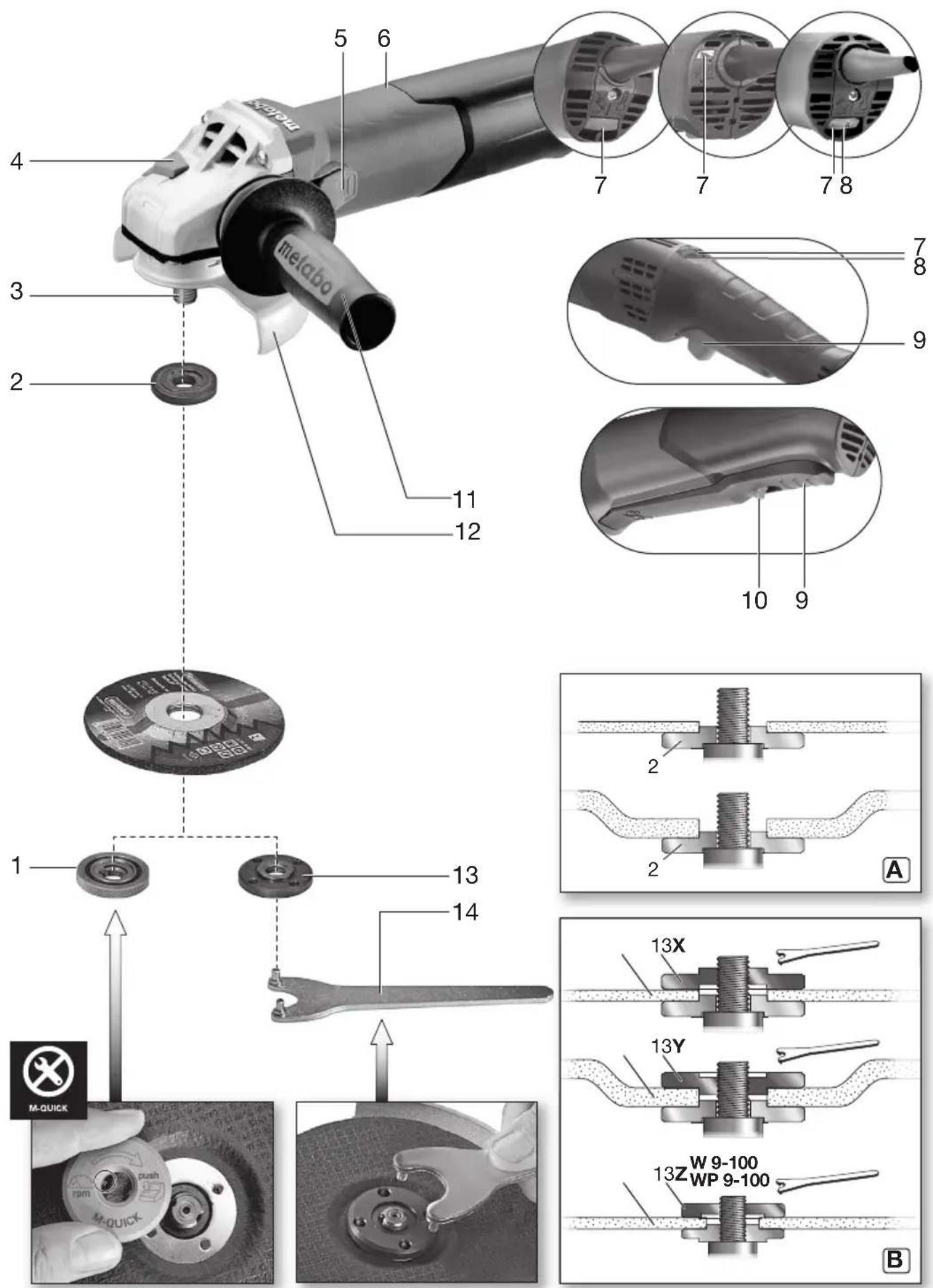

Hogyan cseréljem ki a tárcsát a Metabo WEV 17125 Quick Inox RT sarokcsiszolón?

Húzza ki a szerszámot. Zárja le az orsót a piros gombbal (4). Használja a Quick rögzítőanyát (1) vagy a kétlyukú anyát (13) a horogkulccsal (14). A Quick anyánál a teljes leállás előtt nyomja meg a reteszelő gombot a lazításhoz. Fordított sorrendben szerelje vissza.

Mekkora a vágáshoz ajánlott fordulatszám?

Állítsa a beállító kereket (8) magas fordulatszámra (nagy szám) gyémánt vagy csiszoló vágókorongokhoz.

Mit tegyek, ha az elektronikus jelzőfény világít és a fordulatszám csökken?

Ez túlterhelést jelez. Hagyja a gépet üresjáratban járni, amíg a jelzőfény ki nem alszik.

Használhatom ezt a sarokcsiszolót fényezésre?

Igen, a WEV 17-125 Quick Inox RT modell alkalmas fényezésre. Használjon alacsony és közepes fordulatszámot, valamint megfelelő polírozó sapkát.

Hogyan tisztítsam a szerszámot?

Húzza ki a szerszámot. Rendszeresen porszívózza ki a szellőzőnyílásokat száraz levegővel vagy porszívóval. Viseljen védőszemüveget és porvédő maszkot.

Mit tegyek a biztonsági kioldó aktiválódása esetén?

Azonnal állítsa le a gépet. Ellenőrizze a tartozékot és a munkadarabot. Az S-automatic kioldó védelmet nyújt blokkolás esetén.

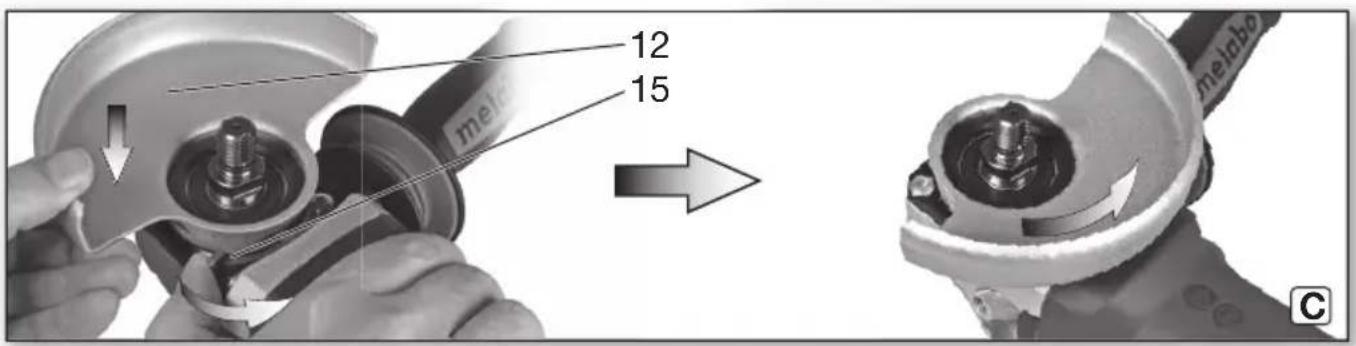

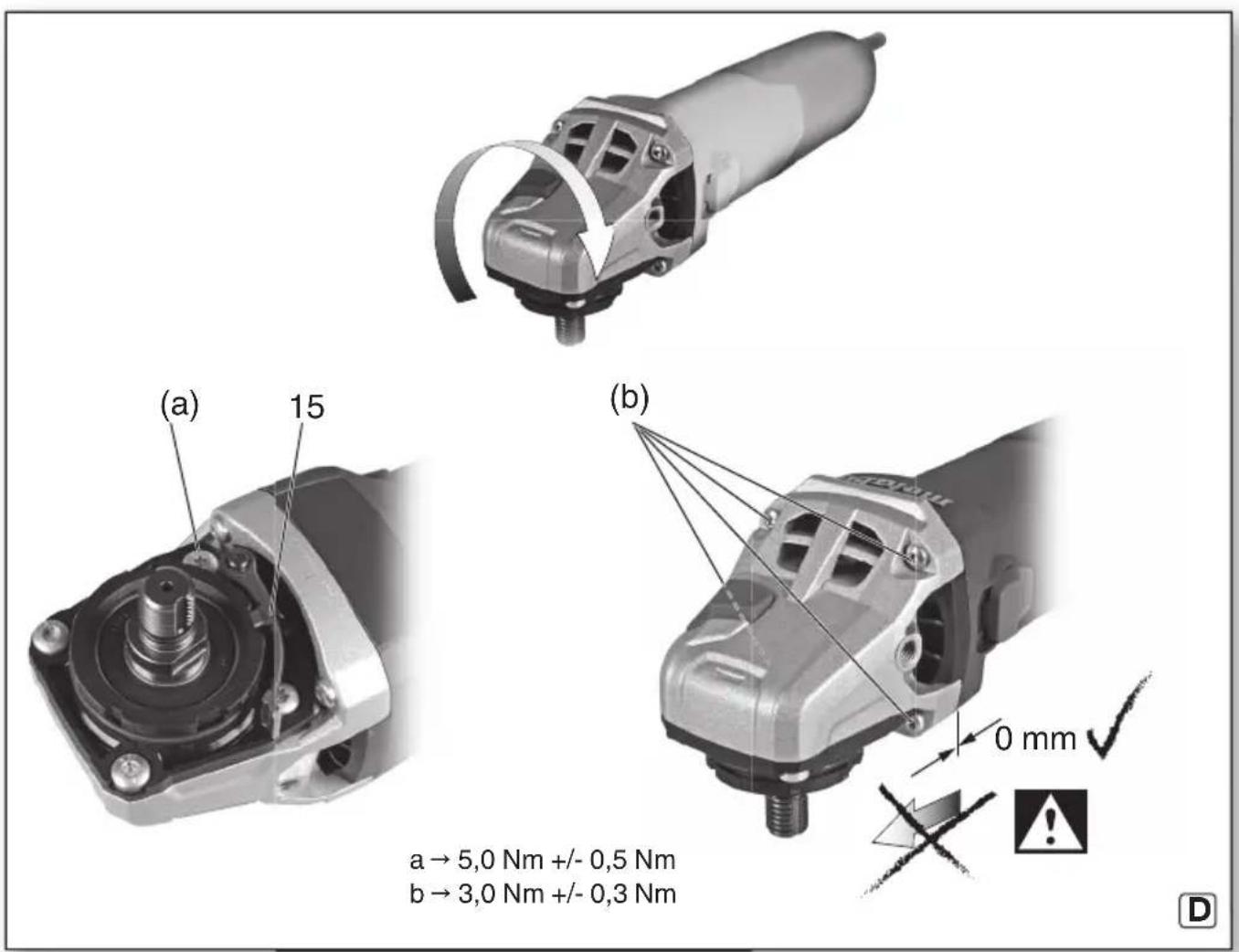

Hogyan állítsam be a védőburkolatot?

Nyomja meg a kart (15), helyezze a burkolatot a kívánt pozícióba, majd engedje el a kart. Győződjön meg róla, hogy jól rögzült.

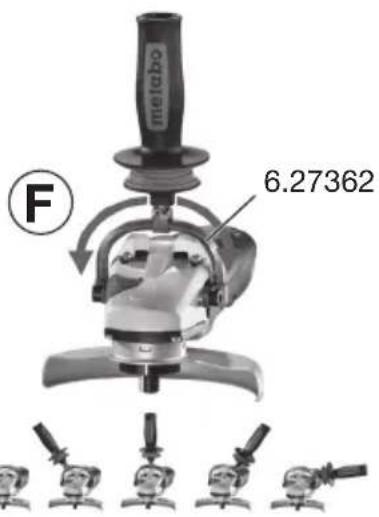

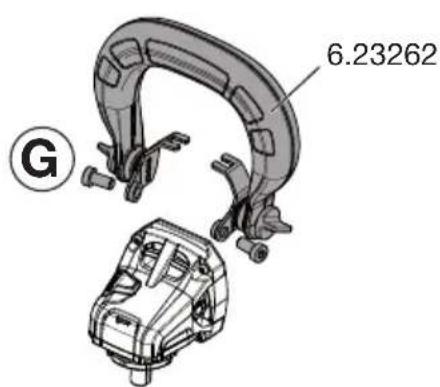

Milyen kiegészítő fogantyút használjak?

Mindig használja a mellékelt rezgéscsillapított kiegészítő fogantyút (11). Csavarja balra vagy jobbra preferenciája szerint.

Hol találom a pótalkatrészeket?

A pótalkatrészek elérhetők a Metabo weboldalán (www.metabo.com) vagy egy hivatalos képviselőnél.

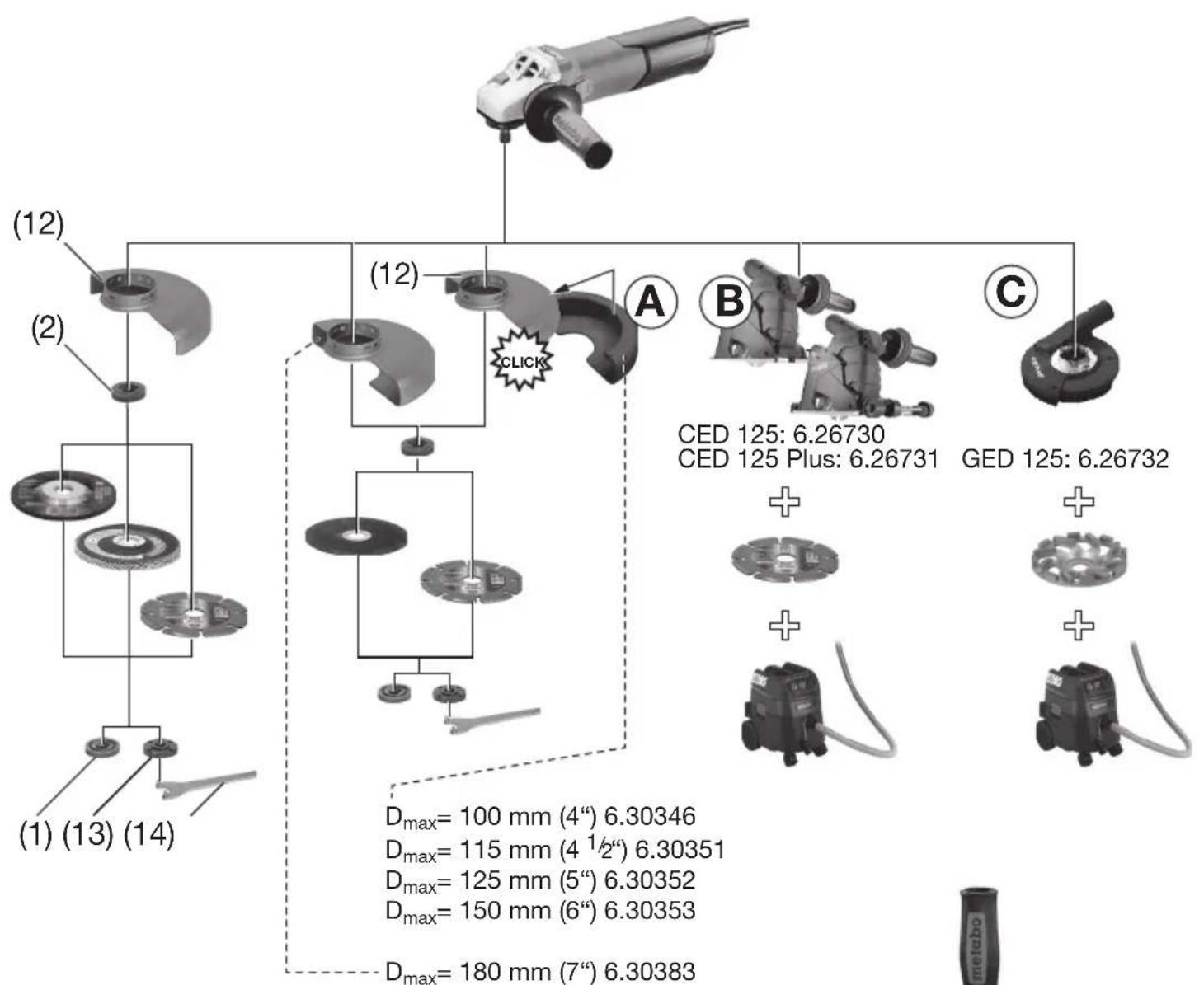

Használhatom a sarokcsiszolót porszívóval?

Igen, megfelelő elszívó burkolatokkal (B és C tartozékok). Csatlakoztasson egy megfelelő porszívót a por csökkentésére.

HASZNÁLATI ÚTMUTATÓ WEV 17125 Quick Inox RT METABO

hu Eredeti használatiutasítas 99

ru OpiHnHaJIbHoe pyKOBOdCTBO nO 3KcIyatau 107

hy Oqnnqnpnufuulqffuiuunghgug 116

kk PaaJaAnHy HcyKaayIbIFbIHbIH TynHcyKacbl 124

ky PAnDaHaHyy 60IOHua HyCKaMaHbIH HyKypacbl 133

uk OpnirHaIbHa iHcTpkyi3 ekCnlyataqii 142

cs Puvodni navod k pouzivani 150

et Alguparane kasutusjuhend 157

It Originali instrukcija 164

Iv Instrukcijas originalvaloda 172

ar 180

14.		W 9-100	W 9-115	W 9-125	W 9-125	W 9-125 Quick	W 9-125 Quick	W 9-125 Quick	W 11-125 Quick	WP 11-115 Quick	WP 11-125 Quick	WEV 11-125 Quick	W 13-125 CED	T 13-125 CED	W 13-150 Quick
										+1)03823...	+1)03821...	+1)03825...	+1)03825...
M-Quick -		-	-	-	✓	✓	✓	✓	✓	✓	✓	✓	-	✓
Electronic -		-	-	-	-	-	-	-	-	-	V	C	-	-
Ø mm (in)		100 (4) 1	15 (4 1/2)	125 (5) 115	(4 1/2)	125 (5) 125	(5) 115 (4	1/2	125 (5) 125	(5) 125 (5) 125	(5) 125 (5) 125	(5) 150 (6)
tmax1; tmax2; tmax3	mm (in)	10:9,7,1;7,1(3/8,9/32/32)
M / I	-/ mm (in)	M 14/20 (25/32)
n	min-1(rpm)	10500 10	500 10500	10500 10500	11000 1100	111000 105	111000 105	111000 9	600 10000
nV	min-1(rpm)	-	-	-	-	-	-	-	-	2800-10500	-	-	-
P1	W	900 900	900 900 900	1100 1100	1100 1100	1350 1350 1350	350
P2	W	550 550	550 550 550	700 700 700	640 830 830	30 780
m kg (lbs)		2,0 (4.4) 2	1 (4.6) 2,1	(4.6) 2,1 (4.6)	2,1 (4.6) 2,3	(5.1) 2,3 (5.1)	2,1 (4.6) 2,4	(5.3) 2,4 (5)	3) 2,5 (5.5)
ah,SG/Kh,SG	m/s2	4,5/1,5	4,9/1,5	6,0/1,5	4,9/1,5	6,0/1,5	5,8/1,5	4,8/1,5	5,8/1,5	6,0/1,5	6,0/1,5	5,5/1,5	6,8/1,5
ah,DS/Kh,DS	m/s2	<2,5/1,5	<2,5/1,5	<2,5/1,5	<2,5/1,5	<2,5/1,5	2,6/1,5	2,6/1,5	2,6/1,5	<2,5/1,5	<2,5/1,5	<2,5/1,5	3,0/1,5
ah,P/Kh,P	m/s2	-	-	-	-	-	-	-	-	-	-	-	-
LpA/KpA	dB(A)	93,5/3	93,5/3	93,5/3	93,5/3	93,5/3	93/3	93/3	93/3	93,0/3	94,0/3	94,0/3	94,0/3
LWA/KWA	dB(A)	104,5/3	104,5/3	104,5/3	104,5/3	104,5/3	104/3	104/3	104/3	104,0/3	105,0/3	105,0/3	105,0/3

2) 2011/65/EU, 2006/42/EC, 2014/30/EU
3) EN 60745-1:2009+A11:2010, EN 60745-2-3:2011+A2:2013+A11:2014+A12:2014+A13:2015, EN IEC 63000:2018
2021-03-25, Bernd Fleischmann, Vice President Product Engineering & Quality
*4) Metabowerke GmbH - Metabo-Allee 1 - 72622 Nuertingen, Germany

14.

WP 13-125 Quick

WP 13-150 Quick

WE 15-125 Quick

WE 15-125 Quick

WE 15-125 Quick

WE 17-125 Quick

WE 17-125 Quick

WE 17-125 Quick

WE 17-125 Quick

WE 17-125 Quick

WE 17-125 Quick

WE 17-125 Quick

WE 17-125 Quick

WE 17-125 Quick

M-Quick -

✓

✓

✓

✓

✓

✓

✓

✓

✓

✓

✓

✓

✓

✓

Electronic -

--TCVTCVTCCTCCTCCTCCTCCTCCTCCTCCTCCTCCTCCTCCTCCTCCTCCTCCTCCTCCTCCTCCTCCTCCTCCTCCTCCTCCTCCTCCTCCTCCTCCTCCTCCTCCTCCTCCTCCTCCTCCTCCTCCTCCTCCTCCTCCTCCTCCTCCTCCTCCTCCTc/8; /32; /32)

Ø mm (in)

125 (5) 150 (6) 125 (5) 125 (5) 125 (5) 150 (6) 125 (5) 150 (6) 125 (5) 150 (6) 125 (5) 150 (6) 150 (6)

tmax1; tmax2; tmax3

mm (in)

10:7,1;7,1(3/8; /32; /32)

M / I

- / mm (in)

M 14/20 (25/32)

n

min-1(rpm)

11000 10000 11000

1000 9600

1000 10000

11000 10000

11000 10000

1000 11000

1000 10000

nV

min-1(rpm)

-

-

-

2800-11000

2800-9600

-

-

-

-

-

-

2800-10000

P1

W

1350

1350

1550

1700

1550

1700

1700

1750

1750

1750

1700

1700

1700

P2

W

830

830

940

1040

940

1040

1040

1070

1070

1040

1040

1040

1040

m kg (lbs)

2,4 (5.3)

2,5 (5.5)

2,5 (5.5)

2,5 (5.5)

2,5 (5.5)

2,5 (5.5)

2,6 (5.7)

2,5 (5.5)

2,5 (5.5)

2,5 (5.5)

2,6 (5.7)

2,6 (5.7)

2,6 (5.7)

ah,SG/Kh,SG

m/s2

6,0/1,5

6,8/1,5

6,0/1,5

6,0/1,5

5,0/1,5

6,0/1,5

6,8/1,5

6,8/1,5

8,2/1,5

6,0/1,5

6,8/1,5

6,8/1,5

6,8/1,5

ah,DS/Kh,DS

m/s2

<2,5/1,5

3,0/1,5

3,6/1,5

3,6/1,5

4,0/1,5

3,6/1,5

3,0/1,5

3,0/1,5

4,0/1,5

3,6/1,5

3,0/1,5

3,0/1,5

3,0/1,5

ah,P/Kh,P

m/s2

-

-

-

-

2,6/1,5

-

-

-

-

-

-

-

-

LpA/KpA

dB(A)

93/3

93/3

93/3

93/3

93/3

93/3

93/3

92/3

94/3

93/3

93/3

93/3

93/3

LWA/KWA

dB(A)

104/3

104/3

104/3

104/3

104/3

104/3

104/3

103/3

105/3

104/3

104/3

104/3

104/3

14.		WEV 17-125 Quick Inox +1)00517.	WEV 17-125 Quick +1)00516.	WEV 17-125 Quick RT +1)01089.	WEV 17-125 Quick Inox RT +1)01082.	WEV 19-180 Quick RT +1)01088.	WEV 19-125 Q M-Brush +1)13105.	WEV 19-125 Q M-Brush +1)13108.
M-Quick -		✓	✓	✓	✓	✓	✓	✓
Electronic -		VTC VTC TC TCTC TCTC VTC
Ø mm (in)		125 (5) 125 (5) 125 (5) 125 (5) 180 (7) 125 (5) 125 (5)
tmax1; tmax2; tmax3	mm (in)	10:7,1; 7,1 (3/8; 9/32; 9/32)
M / I	- / mm (in)	M 14/20 (25/32)
n	min-1 (rpm)	8000	11000	11000	7600	8200	11000	11000
nV	min-1 (rpm)	2000- 8000	2800- 11000	2800	2800 --			2800- 11000
P1	W	1700	1700	1750	1750	1900	1900	1900
P2	W	1040	1040	1070	1070	1240	1220	1220
m kg (lbs)		2,5 (5.5)	2,5 (5.5)	2,5 (5.5)	2,5 (5.5)	2,7 (6.0)	2,5 (5.5)	2,5 (5.5)
ah,SG/Kh,SG	m/s2	4,7/1,5	6,0/1,5	6,8/1,5	5,0/1,5	7,7/1,5	6,0/1,5	6,0/1,5
ah,DS/Kh,DS	m/s2	2,5/1,5	3,6/1,5	3,0/1,5	4,0/1,5	2,8/1,5	3,6/1,5	3,6/1,5
ah,p/Kh,P	m/s2	<2,5/1,5	-	<2,5/1,5	-	-
LpA/KpA	dB(A)	93/3	93/3	92/3	94/3	94/3	93/3	93/3
LWA/KWA	dB(A)	104/3	104/3	103/3	105/3	105/3	104/3	104/3

6.30441 (WP..13 - WP..19)
6.30792 (WPB 13-1 - WEP..17-1) △ DS
6.30719 (W... RT)
6.30835 (W.. 9-1 - W.. 11-1...)
6.30709 (W.. 13-1/T 13-125 - WE.. 17-1)

DEUTSCHde

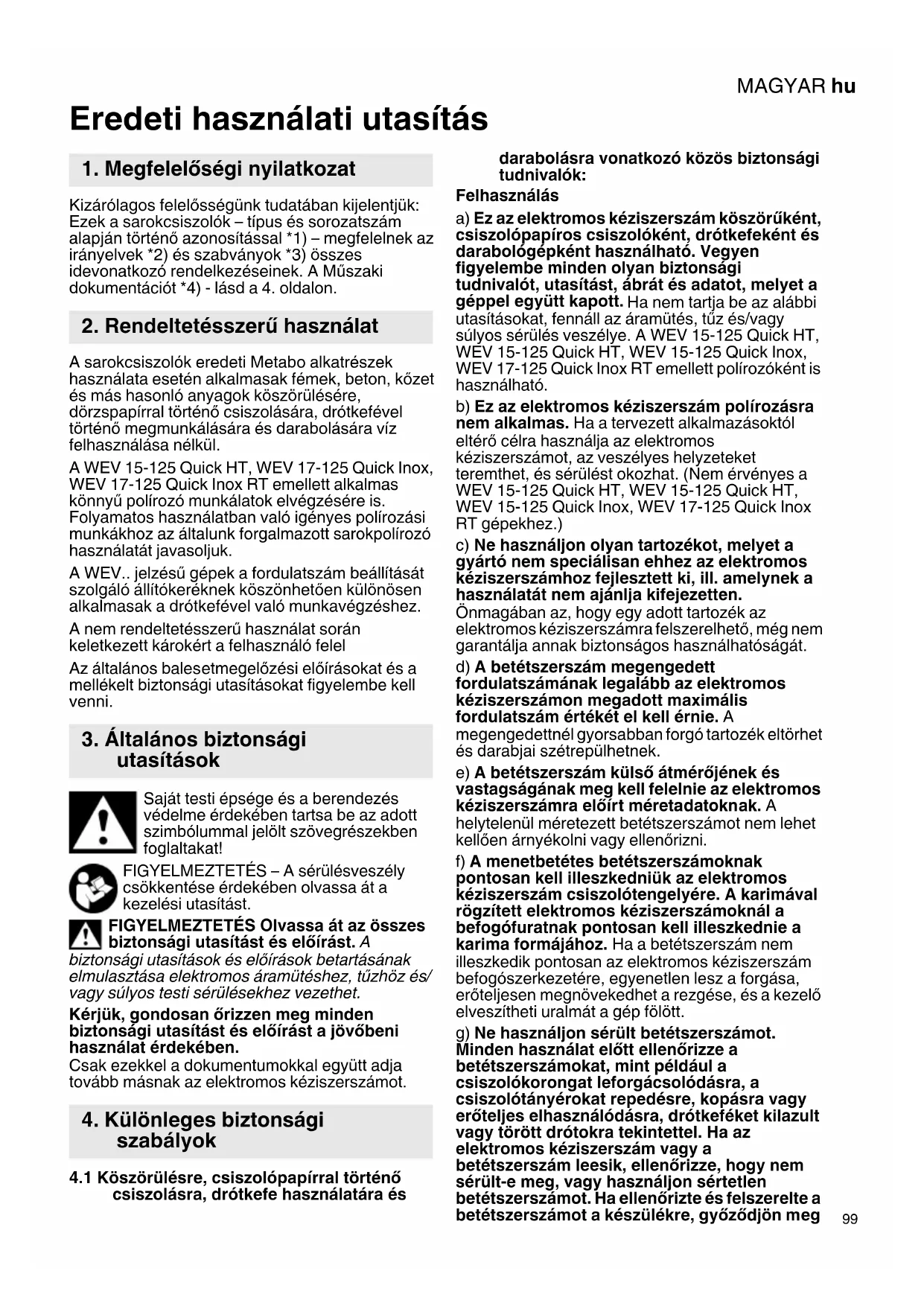

Eredeti használatiutasítás

1. Megfeleloségi nyilatkozat

Kizárolagos felelossegunk tudataban kijelentjuk: Ezek a sarokcsiszolok - tipus es sorozatszam alapjan torten o azonositassal *1)- megfelelnek az iranyelvek *2) es szabvanyok *3) osszes idevonatkozo rendelkezeseinek. A Muszaki dokumentacion *4)- lasd a 4, oldalon.

2. Rendeltetesszeru hasznalat

A sarokcsiszolok eredeti Metabo alkatreszek hasznalata eseten alkalmasak femek, beton, kozet és más hasonlo anyagok koszörulésére, dorzspapirral történő csiszolására, drótkével történő megmunkálására és darabolására viz felhasznalása nélkül.

A WEV 15-125 Quick HT, WEV 17-125 Quick Inox, WEV 17-125 Quick Inox RT emellett alkalmas konnyu poliroz o munkalatok elvegzesere is. Folyamatos hasznalatban valo igenyes polirozasi munkakhoz az altalunk forgalmazott sarokpoliroz o hasznalatat javasoljuk.

A WEV.. jelzésü gépek a fordulatszám beallitásat szolgálo allitókereknek koszönhetöen különosen alkalmasak a drótkéfével valo munkavégzeshez.

A nem rendeltetesszeru hasznalat soran keletkezett krokert a felhasznalo feel

Az altalanos balesetmegelözési elöirasokat és a mellekelt biztonsági utasításokat figyelembe kell venni.

3. Általános biztonságiutasítások

Sajat testi epsege es a berendezes vedelme erdekében tartsa be az adott szimbolummal jalott szovegrészekben foglaltakat!

FIGYELMEZTETÉS - A sérulisveszély csökkentese érdekében olvassa à a kezelésiutasítást.

FIGYELMEZTETÉs Olvassa àt az összesBiztonsági utasitätst és elöirást. A

biztonsagi utasitasok es eloirasok betartasanak emulasztasa elektramos aramuteshez, tuzhoz es/ vagy sulyos testi serulesekhez gezethet.

Kérjuk, gondosan orizzen meg mindedBiztonsagi utasitast es eloirast a jovobeni hasznalat erdekében.

Csak ezekkel a dokumentumokkal egyutt adja tovabb masnak az elektramos keziszerszamot.

4. Különleges biztonságiszabályok

4.1 Köszörulesre, csiszolópapírral történó csiszolára, drótkefe használatára és

darabolásra vonatkozó kozos biztonsági tudnivalók:

Felhasznalás

a) Ez az elektromos kesziszerszám koszöruként, csiszolópapiros csiszoloként, drótkefeként és darabologépként hasznalhato. Veyen figyelembe minded oyan biztonsagi tudnivalot,utasítást, abrát es adatot, melyet a géppel együtt kapott. Ha nem tartja be az alábbiutasításokat, fennáll az áramütés, tüz és/vagy sulyos serulés veszelye. A WEV 15-125 Quick HT, WEV 15-125 Quick HT, WEV 15-125 Quick Inox, WEV 17-125 Quick Inox RT emellett polirozoként is hasznalhato.
b) Ez az elektromos kesziszerszám polirozásra nem alkalmas. Ha a tervezett alkalmazásoktól eltéró celra használja az elektromos kesziszerszámot, az veszélyes helyzeteket teremthet, és sérülest okozhat. (Nem érvényes a WEV 15-125 Quick HT, WEV 15-125 Quick HT, WEV 15-125 Quick Inox, WEV 17-125 Quick Inox RT gépekhez.)
c) Ne hasznaljon olyan tartozékot, melyet a gyartó nem specialisan ehhez az elektromos keziszerszámhoz fejlesztett ki, ill. amelynek a hasznalatát nem ajánlja kifejezetten.

Onmagában az, hogy egy adott tartozék az elektromos kéziszerszámra felszerelheto, meg nem garantálja annakBiztonságos hasznalhatósagát.

d) A betétszerszám megengedett fordulatszámának legalább az elektromos kéziszerszámmon megadott maximális fordulatszám értékét el kell ernie. A megengedettnél gyorsabbanforgó tartozék eltörhet és darabjai szétrepülhetnek.
e) A betetszerszám külso atmérojének és vastagságanak meg kell feelnie az elektromos kéziszerszámra előirt méretadatoknak. A helytelenül meretezett betetszerszámot nem lehet kelloen arnyékolni vagy Ellenőrizni.
f) A menetbetetes betetszerszámoknak pontosan kell illeszkedniuk az elektromos keziszerszám csiszolotengelyere. A karimával rögzítétt elektromos keziszerszámoknál a befogófuratnak pontosan kell illeszkednie a karima formajához. Ha a betetszerszám nem illeszkedik pontosan az elektromos keziszerszám befogószerkezetére, egyenetlen lesz a fordása, erőteljesen megnövekedhet a rezgese, és a kezelő elvesszitheti uralmát a gép folöttt.
g) Ne hasznaljon sérült betëtszerszámot.
Minden hasznalat elött ellenörürze a
betëtszerszámokat, mint például a
csiszolókorongat leforgácsolódásra, a
csiszolótányerokat repedésre, kopásra vagy
erőteljes elhasznalódásra, drótkéféket kilazult
vagy törött drótokra tekintettel. Ha az
elektromos késziszerszám vagy a
betëtszerszám leesik, ellenörürze, hogy nem
sérült-e meg, vagy hasznaljon sertetlen
betëtszerszámot. Ha ellenorizte és felszerelte a
betëtszerszámot a készülékre, győzödjön meg

MAGYARhu

arról, hogy sem Öl, sem a környéken levő más szeménye ne legyen a forgo betészerszám síkjában, majd egy percre kapcsolja maximális fordulatszámra a keszüléket. A sértl betészerszám általában már ez alatt a tesztidősszak alatt eltörik.

h) Viseljen személyi védöfelszerelést. Az alkalmazástól fuggöen használjon teljes arcvédó maszkot, szemvédó maszkot vagy védószemüveget. Amennyiben szükségés, viseljen porvédó maszkot, hallásvédó eszközt, védokesztyút vagy specialis védokotenyt, melyek védenek a munkadarabról vagy a csiszolóeszközrol lepattanó kis részechéktól.

A szemet védeni kell a kulönbozó alkalmazások során keletkezó szétrepuló idegen testektól. A porvagy legzésvedó maszknak ki kell szürnie az alkalmazás során keletkezó port. Ha hosszú idón keresztül erós zajhatásnak van kiteve, hallaskárosodást szenvedhet.

i) Ügyeljen ra, hogy kivülalló személyek kello távolságra legyenek a munkavégzés területétól. Minden a munkaterületre belépó személy köteles személyi védofelszerelést viselni. A munkadarabról vagy a torött betétszerszámrol lepattogzo szilankok elrepūlhetnek és a munkaterület közvetlen környezeten kivül is okozhatnak sérülèseket.
j) A keszüléketCsak a szigetelt markolatnál fogva tartsa, ha fennáll a veszélye, hogy a betétszerszám munka kozben rejtett villamos gezetékbe vagy keszülék sajat elektromos gezetékbe vághat. A feszültség alatt alló gezetékkel valo erintkezes altal a keszülék fem alkatrészei is feszültség alá kerülnek, és ez áramütéshez gezehet.
k) Tartsa távol a halózati csatlakozókábelt a forgo betészerszámoktól. Ha elveszīti az Ellenörzést a keszülék fölött, a halózati kabel elszakadhat vagy beakadhat, és kezet vagy karját elkaphatja a forgo betészerszám.
I) Soha ne tegye le az elektromos kesziszerszámot, mielott a betetszerszám teljesen le nem all. A forgo betetszerszám érintkezsésbe kerulhet a lerako felülettel, miálta elvesszitheti az Ellenörzést az elektromos kesziszerszám folött.
m) Ne muködtesse az elektromos keziszerszámot szallítás kozben. A ruhája véletlenül beakadhat a forgo betétszerszámba, amely befúródhat a testébe.
n) Rendszeresen tiszütsa meg az elektromos kéziszerszám szellozonyilásait. A motor szellozese bezívhatja a port a hazba, és a nagy mennyiségben felgyülemlett fémpor elektromos veszélyeket okozhat.
o) Ne használja az elektromos kéziszerszámot éghető anyagok közelében. A pattogó szikráktól ezek az anyagok meggyulladhatnak.
p) Ne hasznaljon olyan betetszerszámot,
melynek a hütéséhz folyadékra van szükség.
Viz vagy mas folyékony hútoanyag használata
esétén fennàll az elektramos áramütés veszélye.

4.2 Visszacsapódás és a megfelelo biztonsagi tudnivalók

A visszacapódás a forgo betétszerszám - pl. csiszolókorong, csiszolótányér, drótkefe stb. - beakadása vagy blokkolása kovetkeztében jelentkežo hirtelen reakció. A beakadás vagy blokkolás a forgo betétszerszám hirtelen leallásohz gezet. Ilyenkor az ellenörizetlen elektramos kezsizerszám a betétszerszám forgásirányával ellentêtes irányban a blokkolás helye felé csapódik.

Ha pl. a csiszolótarcsa beakad a munkadarabba vagy leblokkol, a csiszolótarcsanak amunkadarabba merulö pereme beakadhat, aminek kovetkeztében kitörhet egy darab acsiszolótarcsából, vagy visszacsapódast okozhat. A csiszolótarcsa ekkor a kezelő felé vagy ezzel ellentétés irányban mozdul el, a tarcsa blokkolasi ponton valo forgásirányatól fuggöen. Ennek hatására akár el is törhet a csiszolótarcsa.

A visszacsapodás az elektromos szerszám nem megfelelo ill. hibás hasznalataból adódk. A következokben leirtBiztonsági elóirasok betartásával elófordulása elkerülheto.

a) Fogja szorosan az elektromos
kéziszerszámot, teste és karja pedig oyan
helyzetben legyen, hogy fel tudja fogni a
visszacapódásból eredő erőket. Mindig
használja a pôfogantyút, ha az rendelkezésre
áll, hogy felfutáskor a lehető legnagyobb
ellenőrzéd gyakorolhassa a
visszacapódásból eredő erők vagy a
reakcionyomatemék folött. A kezelő megfelelo
óvintézkedesek megételével uralma alatt tarhatja
a visszacapódásból eredő és a reakcióerőket.
b) Ne nyuljon kezevel a forgo betetszerszamok kozelbe. A betetszerszam visszacapodaskor a kezebe vagodhat.
c) Kerülje testével azt a területet, amerre az elektromos kěziszerszám visszacspódaskor elmozdulhat. A visszacspódás azzal ellentêtes irányiban mozdítja el az elektromos kěziszerszámot, mint amerre a blokkolás helyén a csiszolótarcsa MOZog.
d) Különösen ovatosan használá a szerszámot a sarkokban, éles peremek környékén stb. Akadályozza meg, hogy a betétszerszám visszapattanjon a munkadarabról, és beszoruljon. A forgo betétszerszám a sarkokban, éles peremek kölében vagy visszapattánáskor Hajlamos a beszorulasra. Ez az ellenőrzés elvesztéséhez vagy visszacsapódáshoz gezehet.
e) Ne hasznaljon Iancfurreszt vagy fogazott fureszlapot. Az ilyen betetszerszamok gyakran gezetnek visszacapodashoz vagy ahho, hogy a kezelő elvesszítse ellenorzését az elektromos késziszerszám folött.

4.3 Csiszolásra és darabolásra vonatkozó különleges biztonsági tudnivalók:

a) Kizarolag az elektromos keziszerszamhoz engedelyezett csiszoloszerszamot es az ennek megfelelo védoburkolatot hasznalja. A nem az elektromos keziszerszamhoz keszült

csiszolószerszámok nem arnyékolhatok kelloen, és muködésük bizonytalan.

b) A Hajlitott csiszolotárcsák utgy kell felhelyezni, hogy a csiszolófelület a védoburkolat pereme alatt legyen. A védoburkolat peremén tullógo, rosszul felszerelt csiszolotárcsahoz nem hasznalható megfeleloen a védoburkolat.
c) A védóburkolatot biztonságosan kell felszerelni az elektromos kéziszerszámra, és a maximalis biztonság érdekében úgy kell beállitani, hogy a csiszolószerszámnek a lehető legkisebb része legyen szabadon a kezelő irányaban. A védóburkolat segít megvédeni a kezelőt a törmeléktól, a csiszolószerszámmal valo esetleges érintkezétól, illetve a szikráktól, amelyek meggyújthatják a ruházatot.
d) A csiszolószerszámokCsak az ajánlott alkalmazási területukön hasznalhatok. Pl.: Ne végezzen csiszolást a darabolótarcsa oldalfelülevel. A darabolótarcsa rendeltetesszeru hasznalatakor a tárcsa peremét használajanyaglehordásra.A csiszolótestarhato oldalirány erő kovetkeztében eltörhet.
e) Minding sertetlen, megfelelo meretu es alaku szoritokarimat hasznaljon a kivalasztott csiszolotarcsahoz. A megfelelo karima megtamasztja a csiszolotarcsat, es igy csokkenti annak a veszelyet, hogy a csiszolotarcsa eltorjon. A darabolotarcsahoz hasznalt karima jol megkulonboztethoto a mas csiszolotarcsaikhoz hasznalt karimaktol.
f) Ne használja nagyobb elektromos kéziszerszmok elkoptatott csiszolótarcsait. A nagyobb elektromos kéziszerszmokhoz készült csiszolótarcsák nem a kisebb elektromos kéziszerszmok magasabb fordulatszámára készülnek, és ezert konnyen eltörhetnek.

4.4 További kūlönleges biztonságitudnivalók a darabolásra vonatkozoan:

a) Kerülje a darabolótarcsa blokkolódásat vagy a tul nagy leszorito nyomást. Ne keszütsen tulságosan mély vágasokat. A darabolótarcsa tulterhelése noveli annak igenybevetelet és Hajlamossagát a megakadásra vagy blokkolásra, és ezzel noveli a visszacapódás vagy a csiszolótest torésénék veszelyét.
b) Œvakodjon aforgó darabolótarcsa elotti es utáni terülektól. Ha a darabolótarcsát a munkadarabban Öntól távoló irányban mozgatja, a visszacapódás kozvetlenül On felé repitheti az elektrmos kéziszerszámba befogott, forgó TARcsát.
c) Ha megszakitja a munkavégzét, vagy beszorul a darabolótarcsa, kapcsolja ki a keszüléket, és tartsa nyugodtan, mig teljesen meg nem áll a tárcsaa. Soha ne probálaj a meg forgo darabolótarcsat kihuzni a vagatból, mert annak azonnali visszacsapódás lehet a következménye. Allapitsa meg a beszorulas okát, majd haritsa el azt.
d) Ne kapcsolja vissza az elektromos keziszerszámot, amig a betészerszám meg a

munkadarabban van. Várja meg, mig a darabolótarcsa eléri a teljes fordulatszámát, mielott ovatosan folytatná a vágást. Ellenkező esetben a tárcsa megakadhat, és kiugarhat a munkadarabból, vagy visszacapódást okozhat.
e) A lemezeket vagy nagyobb munkadarabokat tamassza ala a beszoruit darabolotarcsa visszacapodasa erdekuben. A nagybb munkadarabok a sajat sulyuk hatasara behajolhatnak. A munkadarabot a tarcsa mindkét oldalan ala kell tamasztani, megpedig a vagas kozelben es a peremenél is.
f) Különosen legyen ovatos a meglevó falakba keszüló vágások eseten vagy más be nem lathato terülen. A bemerüló darabolórácsa gazvagy vizvezétékbe, elektramos kabelbe vagy más objektumba történ bevágás eseten visszacsapódást okozhat.

4.5 Különleges biztonsági tudnivalók csiszolópapírral történő csiszolásra vonatkožáan:

a) Ne hasznaljon tulméretezett csiszolapolot, hanem tartsa be a gyartó altal a csiszolapol méreté vanatkozoan megadott adatokat. A csiszolotányeron tulnyuló csiszolapol seruléseket okozhat, valamint a csiszolapol blokkolasához, töréséhez vagy visszacapódashoz gezethet.

4.6 Csak a WEV 15-125 Quick HT, WEV 15-125 Quick HT, WEV 15-125 Quick Inox, WEV 17-125 Quick Inox RT gépekre vonatkozik: Különleges biztonsagi tudnivalok a polírozásra vonatkozoan:

Ne hagyja, hogy a polirozófedélen laza részek legyenek, különösen a rögzítózsírokrnál. Rögzítse vagy róvidítse meg a rögzítózsírokat! A laza, forgo rögzítózsírok elkaphatják az ujját, vagy beleakadhatnak a munkadarabba.

4.7 Különleges biztonsági tudnivalók drótkéfével történő munkavégzsésre vonatkozóan:

a) Vegye figyembe, hogy a drótkéféból a szokásos használat kozben is szóródhatnak ki drótdarabok. Ne terhelje tuli a drótokat tulsagosan nagy leszorito nyomással. A szétrepuló drótdarabok nagyon konnyen athatolhatnak a vékony ruházon és/vagy a bőrébe fúródhatnak.
b) Ha ajánlott a védóburkolat használata, akadályozza meg, hogy a védóburkolat és a drótkefe egymashoz erhessen. A tányér-és fazékfek átméroje megnövekedhet a leszoritó nyomás és a centrifugális erok hatására.

4.8 További biztonsági tudnivalók:

FIGYELMEZTETES - Mindig viseljen védöszemüveget.

FIGYELEM - Az elektramos szerszámot\ mindig két kézzel tartva kell használni.

MAGYARhu

Használjon rugalmas alátétet, ha mellekeltek olyat a csiszolóeszközhöz, és ha annak használata elóirás.

Vegye figyelembe a szerszám vagy tartozék gyartója által kozölt adatokat! Védje a tárcsát a zsírtól és az utésektól!

A csiszolótarcsákat a gyartó utmutatasai szerint gondosan kell tárolni és kezelni.

Soha ne hasznalja a darabolótarcsat nagyolocsiszolásra! A darabolótarcsat nem szabad oldalirányu nyomásnak kitenni.

A szerszámnek szorosan kekündie és azt csuszás ellenBiztositani kell, pl. befogszerkezet segitségével. A nagy munkadarabokat megfeleloen ala kell tamasztani.

Ha menetes betetszerszámot használ, a tengely vége nem érintkezhet a csiszolószerszám lyukacsos aljával. Ügyeljen rá, hogy elég hosszú legyen a betetszerszám menete a tengely teljes hosszában történő felvetele erdekében. A betetszerszám menetének meg kell feelnie a tengely menetének. A tengely hosszt és a tengelymenetet lásd a 4-5. oldalon és a 14. Mûszaki adatok c. fejezetben.

Ajänluk telepitet elszívóberendezés használatát. Kapcsoljon émeindig egy max. 30 mA kivältórammal ellatott FI-vedokapcsolot (RCD). Ha az FI-vedokapcsoló lekapcsolja a sarokcsiszolot, el kell végezni a gep Ellenörzését és tiszütatasat. Lásda 9. Tiszítás c. fejezet.

Megrongalódt, egyenetlen ill. vibralo szerszámokat tilos használni.

Ugyeljen rá, hogy ne sérüljenek meg a gáz- vagy vizcsövek, elektromos gezetékek és a fofalak (statika).

Húzza ki a dugó t dugaszol áljzataból, mielott barmíféle beallitást, átalakitást vagy karbantartást végezne.

Metabo S-automaticBiztonsagi tengelykapcsolo.Abiztonsagi tengelykapcsolokapcsolasakor azonnal kapcsolja ki a gépet!

A séruilt vagy megrepéd t kiegésztó fogantyút ki kell cserélni. Ne uzemeltesse a gépet meghibásodott kiegésztó fogantyúval.

A sérult vagy repédit védōburkolatot ki kell cserélni.
Ne üzemeltesse a gépet meghibásodott
védōburkolattal.

Rögzítse a kisebb munkadarabokat. Pl. uyg, hogy egy saturba fogja be öket.

A porterhelés csökkentése:

A géppel valo munkavégés során keletkezó részecsék rakkeltö, allergiás reakciôt kiváltó, léguti megbetegedeseket, születési hibákat vagy egyé reproducíos károsodásokat okozó anyagokat tartalmazhatnak. Nehany példa az ilyen anyagokra: Olom (olomtartalmú réteg), ásványi por (falazatból, betonból stb.), fakezeles kiegészítő anyagai (kromát, fávedő anyagok), egyes fafajták (mintólgy- vagy bükkfa por) fémek, azbeszt. A kockázat fugg attól, hogy a felhasználó vagy a kölben tartozkó személyek mennyi ideig vannak ezen terhelésnek kiteve.

Flgelyjenarra, hogy ne keruljön a testébe a részecske.

Ezen anyagok okozta terhelés csökkentese
érdekében: Gondoskodjon a munkavégzés
területének jo szellözséröl és viseljen megfelelo
védöfelszerelést, mint pl. olyan álarcot, amely
képes a mikroszkópikus részechék kiszürésére.

Vegye figyembe az anyagra, szemelyzetre, felhasznalasra és a felhasznalás helyere vonatkozo érvenyes irányelveket (pl. munkavédelmi elóirásokat, hulladékeltávolitást).

Fogja fel a keletkező részecséket, kerülje a környezetbe való lerakódást.

Használjon a specialis munkavégzséshez alkalmas tartozékokat (lásd a 11. fejezet). Igy kevesebb részecske jut ellenorizetlenül a környezetbe.

Használjon alkalmas porelszívo berendezést.

Csökkentse a porleterhelést a következök szerint:

• ne irányitsa magára, a közelben tartózkódo személyekre vgy a lerákódt porra a kiáramlo részecskeket és a gépböl kiáramló levegőt,
  hasznaljon elszivo berendezest es/vagy leqtiszitó berendezest,
• szellöztesse megfeleloen a munkavégzsés teruletét és tartsa azt porszívózással tisztan. Seprés vagy lefujás felkavarja a port.
• SZívja le vagy mossa ki a vedófelszerélest. Ne fújja azt le, ne porolja ki vagy ne kefélje le.

5. Áttekintés

Lásda 2. oldalon.

1 Quick szoritoanya*
2 Tartokarima
3 Tengely
4 Tengelyreteszeliogomb
5 Tolókapcsoló be-/kikapcsoláshoz *
6 Markolat
7 Elektronika jel-kijelzöje
8 Fordulatszám beallitására szolgálo allitókerék *
9 Nyomókapcsoló
10 Bekapcsolásgatló
11 Kiegészítő fogantyú / kiegészítő fogantyú rezgéscssillapitóval *
12 Vedobura
13 Körmos anya
14 Körsmöskulcs
15 A védóburkolat rögzítésé szolgálo kar

• felszereltségól fuggö/nem része a szallitási terjedelemnek

6. Üzembe helyezés

Az üzembe helyezés elott ellenorizze, hogy a szerszám típustablaján megadott halózati feszültseg és frekvencia megfelel-e az On-altal hasznalt halózat adatainak.
Kapcsoljon ele mindig egy max. 30mA kivalto arammal ellatott FI-vedokapcsolot (RCD).

6.1 Kiegészitő fogantyú felszerelése

Csak kiegészító fogantyú felszerelése mellett (11) használá je gépet! Fixen szerelje fel a kiegészítő fogantyú t a gép bal vagy jobb oldára.

6.2 A védóbura felhelyezese

Biztonsági okokból kizárólag az illetócsiszolótesthez való védoburkolatot

használaja! Lásd meg a 11., tartozékok c. fejezetet is!

Védoburkolat csiszoláshoz

Nagyolotárcsákkal, lamellás csiszolotárcsákkal, gyémant darabolotárcsákkal történó
munkavégzeshez.

Lásda Cábrat a 3. oldalon

• Nyomja be a (15) jelü kart, és tartsa benyomva. Helyezze fel a védoburkolatot (12) az ábrán látható helyzetben.
• Engedje el a kart, és a védóburkolatot forgassa el a kar reteszelódéseig.
• Nyomja be a kart, és forgassa el a védóburkolatot úgy, hogy a zárt része legyen a felhasználó felé.
• Ellenorizze a biztonsagos illeszkedest: A kart le kell reteszelni és aVEDoburkolat nem lehet elforgathato.

Csak oyan betetszerszámokat hasznaljon, amelyeken a védoburkolat legalabbb 3,4 mm-rel tulnyulik.

(Levétel forditott sorrendben.)

7. A csiszolótarca felhelyezése

Minden átszerélsi munkalat el'tt: Húzza ki a halózati csatlakozó a csatlakozó aljzataból. A gépnek kikapcsolt allapotban, a tengelynek pedig allo helyzetben kell lennie.
! Darabolótarcsával történó munkavégzéskor biztonsági okokból használjon a daraboláshoz szükséges specialis védóburkolatot (lásd a 11. Tartozékok c. fejezetet).

7.1 Tengely reteszelése

• Nyomja be a tengelyt reteszelö gombot (4), és kézzel forgassa el a tengelyt (3), mig a tengelyt reteszelö gomb érezhetöen be nem reteszelódk.

7.2 Csiszolórácsa felhelyezese

Lásd az A ábrát a 2. oldalon.

• Helyezze a tartókarimát (2) a tengelyre. Akkor helyezte fel helyesen, ha már nem forgathato el a tengelyen.

Csak W 9-100/WP 9-100. a tartókarimát a körmoskulcs segitségevel uyg csavarja fel a tengelyre, hogy a kis gyüru (a 16 mm atmérőjü) mutasson felfelé.

• Helyezze fel a csiszolotárcsát a tartókarimára (2). A csiszolotárcsa egyenletesen feküdjon fel a tartókarimára.

7.3 Quick szoritoanya raszoritasa/oldasa (a felszereltsegtol fuggoen)

Quick szorítóanya (1) rögzítése:

A Quick szoritoanyat (1)Csak a,Metabo Quick-System"-mel ellatott gépekre helyezze fel. Ezeket a gépeket a pirots tengelyreteszelogombról (4) lehet felismerni, M-Quick"-felirattal.
Ha a betetszerszám a befogási tartományiban vastagabb mint 7,1 mm, a Quick gyorszorito anya nem hasznalhato! Ilyenkor hasznalja a körmos anyat (13) a körmoskulccsal (14).

• Tengely reteszelése (lásd a 7.1fejezetet).

• Helyezze a Quick szoritoanyat (1) a tengelyre (3) uyg, hogy a 2 pecek beakadjon a tengelyen levo 2 horonyba. Lásd az abrát a 2. oldalon
  -Huzza ra a Quick szoritoanyat az oramutato jarasaval megegyezo iranyban.

• Forgassa el eröteljesen a csiszolótarcsát az oramutato jarásával megegyező irányban, ezáltal ráhúzza a Quick szorítóanyát.

A Quick szoritoanya (1) oldasa:

Csak ha a Quick szoritoanyat (1) felhelyezték, szabad megallitani a tengelyt a piros M-Quick tengelyreteszelö gombbal (4) !

• A kikapcsolast kovetoen a gepnek vanBizonyos kifutasi ideje.
• Röviddel a csiszolótarca leallása elott nyomja be a piros M-QUick tengelyreteszel gombot (4). A Quick szoritoanya (1) magátol kiold kb. egy fél fordulattal es azt ujabb erokifejtés vagy szerszám nélkül le lehet csavarni.

7.4 A körmos anya rogzítese/oldása (a felszereltsegtól fuggöen)

A körmosanya (13) rogzítésé:

A körmos anya 2 oldala kulönbozó. A körmos anyat az alábbiak szerint csavarozza fel a tengelyre:

LásdaBabrata2. oldalon.

-X)Vekony csiszolotarcsak eseten:

A körmosanya (13) gyürus része felfelé nez, hogy a vékony csiszolórácsátBiztonságosan be lehessen fogni.
Y) Vastag csiszolórcsák esétén:

A szoritoanya (13) gyurus része lefelé néz, hogy a szoritoanyatBiztonságosan fel lehessen helyezni a tengelyre.

Z) Csak a W 9-100/WP 9-100 esétén:
A körmos anya gyürüje lefelé néz, ill. a sik felület felfelé néz.
Tengely reteszelése. Húzza meg a körmos anyat (13) a körmoskulccsal (14) az oramutato jarásával megegyezö irányban.

A körmosanya oldasa:

• Tengely reteszelése (lásd a 7.1fejezetet).
  Csavarja le a körmos anyat (13) a körmoskulccsal (14) az oramutató jarásával ellentétes irányban.

8. Használat

8.1 Fordulatszám beállitása (felszereltségtól fuggöen)

Állitsa be az ajánlott fordulatszámot az állitó keréken (8). (Kis szám = alacsony fordulatszám; nagy szám = nagy fordulatszám)

Daraboló-csiszoló és nagyoló tárcsa, fazékkorong, gyémant daraboló tárcsa: nagy fordulatszám Kefe: kozepes fordulatszám

Csiszolotányér: alacsony - közepes fordulatszám

Megiegyzés: Polirozási munkákhoz az általunk forgalmazott sarokpolirozó hasznalatát javasoljuk.

8.2 Bekapcsolás / kikapcsolás

A gépet mindig két kézzel fogja.

Elször kapcsolja be, majd helyezze a betétszerszámot a munkadarabra.

Kerülje el a vétletenszer ü inditást: mindig
kapcsolja ki a gépet, ha a csatlakozódupôt
ezza a csatlakozóaljzatból, vagy ha áramszünete
el.

Folyamatos mukodésnel a berendezés akkora is tovabb forog, ha az a kezebol már lavarodott. Ezert a keszülékre felszerelt intyukat mindkét kezzel erosen meg kell tartani, il allast elfoglalva, a munkára koncentraltan kell bozni.

Kerülje el, hogy a gép port vagy forgácsot kavarjon fel, vagy szivjon be. A gépet opcsolás után csak akkor tegye le, ha a motor teljesen leál't.

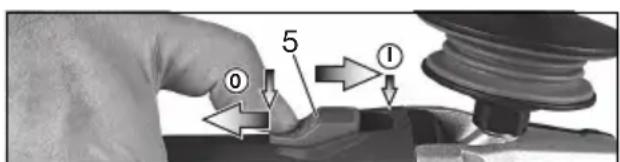

Tolókapsolóval ellatott gép:

Bekapcsolás: Tolja elóre a tolokapcsolót (5). A tartós bekapcsoláshoz ezután nyomja le mindaddig, amíg az bekattan.

Kikapcsolás: Nyomja le és engedje fel a tolókapcsoló vegét (5).

"Tolokapcsolóval" ellátott gép (Totmann funkcióval):

Bekapcsolás: Tolja a nyíl irányába a bekapcsolásgatló (10), majd nyomja menyomókapcsoló (9).

Kikapcsolás: Engedje el a nyomókapcsolót (9).

W...RT jelolésu gépek Pillanatkapcsolo (Totmann funkcióval)

Bekapcsolás: Tolja a nyomókapcsoló (9) elore majd nyomjafel a nyomókapcsoló (9).

Kikapcsolás: engedje el a nyomókapcsolót (9).

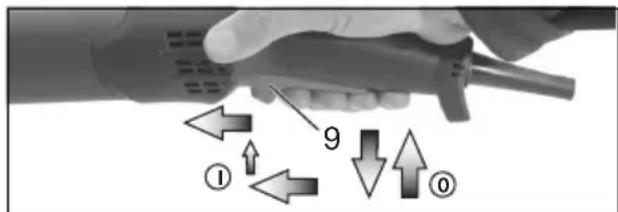

W...RT jelolésu gépek Bekapcsolás tartós üzemre (felszereltségól fuggöen)

Bekapcsolás: Kapcsolja be a gépá fent leírtak szerint. Ezután tolja meg egyszer elorenyomókapcsoló (9) és tehermentesítse azt az elöl levő helyzetben a nyomókapcsoló (9) reteszelésehz (tartós bekapcsolás).

Kikapcsolás: nyomja fel a nyomókapcsoló (9) és engedje azt el.

8.3 Ütmutató a munkához

Csiszolás és csiszolópapírral torténőcsiszolás:

Mersékelt eróvel nyomja ra a gépet, és mozgassa ide-oda a felülen, hogy a munkadarab felülete ne forrósojdón fel túságosan.

Nagyoló csiszolás: Ā jó munkaeredmény érdekében 30^ - 40^ allásszög mellett vēgezze a munkát.

Darabolas:

Daraboláskor mindig ellenirányban (lásd az abrát) végezze a munkát. Ellenkezo esetben fennáll a veszélye annak, hogy a gép ellenörizeten ül kiugrik a vágásból. Közepes, a

megmunkálandó anyagnak megfeleloen valasztott elótolással dolgozzon. Ne akadjon be a szerszám, ne nyomja ra, ne rangassa.

Munkavégzés drótkéfével:

Közepes erővel nyomjá rá a gépet.

8.4 A meghajtohaz elforgatasa

LásdaDabrata. oldalon

• Húzza ki a hálózati dugaszcsatlakozót.
• A kar (15) rögzitócsavarját (a) kicsavarozni. A csavart, a kart (a lemez résszel együtt) levenni és féretenni.
• A 4 meghajtohaz csavart (b) kicsavarozni. Vigyazat! Ne huzza le a meghajtohazat!
• A meghajtóhazat a kívánt állásba elforgatni anélkül, hogy lehúzná.

• A 4 meghajtóház csavart (b) a meglévo menetekbe becsavarozni. Meghuzásinyomaték = 3,0 Nm +/- 0,3 Nm.

• A rugó, amely a kart az állásba nyomja, fé Ire tolni és a kart (15) (a lemez résszel együtt) Újra behelyezni, a rögzítócsavarral (a) meghβuzni. Meghúzási nyomaték = 5,0 Nm +/- 0,5 Nm. A kar megfelelo muködését Ellenőrizni: annak rugófeszesség alatt keII lennie.

9. Tisztitás

A megmunkalás során részecsék juthatnak az elektromos szerszám besejébe. Ez befolyásolja az elektromos szerszám hutesét. A gezető lerekódások befolyásolhatják az elektromos szerszám védő szigetelesét és villamos veszélyeket okozhatnak.

Az elektramos szerszám minded elso és hatso légrését rendszeresen, gyakran és alaposan le kell szivni vagy szaraz levegővel át kell fujni. Ezt megelózöen húzza ki az elektramos szerszáot az energiaellátásról és a munkavégzs során viseljen védöszemüveget és porálarcot.

10. Hibaelhárítás

VTC-és TC-elektronikával rendelkezó gépek:

Az elektronikus jel-kijelző (7) világít és csökken a terhelési fordulatszám (kivéve W...RT). Agé terhelése tul nagy! Járassa a

gépetüresjáratban,amigazelektronikus jel-kijelző elnemalszik.

A gep nem mukodik. A elektronikus jel kijelzoe (7) (kivitelezestol fugg) villog.

Mukodesbe lepett a vete1len bekapcsolas elleni vedelem. Amennyiben a csatlakozodugot bekapcsolt gepnel dugjak be, vagy az aramellatas elozetes megszakitas utan ismet rendelkezesre all, a gep nem indu1el. Kapcsolja ki, majd ujra be a keszuleket.

11. Tartozékok

Kizárólag eredeti Metabo tartozékokat használjon! Lásd a 6. oldalt.

Csak olyan tartozékokat hasznaljon, amelyek megfelelnek az ebben a hasznalati utasitasban megadott kovetelmenyeknek és adatoknak.

A Daraboló védobura kapocs/Védobua daraboláshoz

Darabolótarcsákkal, gyémant darabolótarcsákkal történő munkavégzéshez. A felhelyezett darabolótarcsa-vedobura kapocssal együtt a vedobura darabolótarcsa-vedoburkolatként használható.

B Elszívó védőbura daraboláshoz

Kolapok gyemant darabolotárcsával történó
vágásához. A köpor megfelelo
elszívóberendezzessel történó elszívásához
csonkokkal rendelkezik.

C Elszívó védóbura felületi csiszoláshoz

Beton, esztrich, fa es muanyagok gyemant
fazékkoronggal ill. rostos csiszolotárcsával es
megfelelo csiszolóntyerral valo csiszoláshoz. A
ko-, fa-és muanyag por megfelelo

elszivoberendezessel torten o elszivasahoz csonkokkal rendelkezik. Nem alkumas szikrak elszivasahoz vagy fem csiszolasyhoz.

D P or v é d əszúró

A finom halójú szúró megakadályozza a durva részecskek bejutásat a motorházba. Rendszeresen vegye le és tiszítitsa meg.

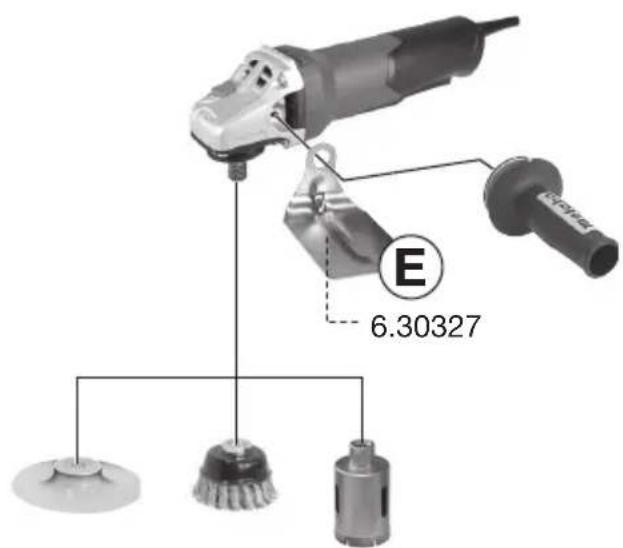

E Kéz védó

Tamasztópanyérral, csiszolópanyérral, drótkével es csempéhez valo gyémant magfuroval torten munkavégzeshez.

A kézvedot az oldalsó kiegésztó fogantyu alá kell felszerelni.

F Többállásu kengyel a kiegészítő fogantyúhoz

Sokféle fogantyuállast tesz lehetóve.

G Kiegészztokengyelmarkolat

A teljes tartozékprogram megtalalható a www.metabo.com honlapon vagy a katalógusban.

12. Javitás

Elektromos szerszámotCsak villamos szakember javithat!

Ha a keszülék csatlakozó gezetéke megsérül, azt kulönleges csatlakozó gezetékre kell cserelni.

A javitára szoruló Metabo elektromos
kéziszerszámokkal kérjuk, forduljon Metabo
szakkereskedöjehez. A címeket a
www.metabo.com oldalon találja.

A potalkatreszek listaja letolthet o a www.metabo.com oldalrol.

13. Környezetvédelem

A keletkező finom por káros anyagokat tartalmazhat: Szakszerh hulladékeltávolítás.

Kövesse a helyi elóirásokat a régi gépek, csomagolások és tartozékok környezetbarát artilmatlanitásával és ujrahasznosításával kapcsolatban.

Csak az EU tagországok esetében: Elektromos kesziszerszámot soha ne dobjon háztartási hulladék KOZ! Az a 2012/19/EUSzámú, a hasznalt elektrmos- és elektronikus készülékek europai irányvona szerint és annak a nemzeti jogba törtő átultétésénék megfeleloen a hasznalt elektrmos kesziszerszámot elkulönítve kell gyüjteni és környezetvedelemnek megfelelo üjrahasznositásra kell irányitani.

14. Muszaki adatok

Az adatok ertelmezését lásd a 4. oldalon. A muszaki valtoztatas joga a továbbfejlesztés érdekében fenntartva.

= a betetszerszam max. atmeroje

t_max,1 = a betétszerszám max. megengedett
vastagsága a befogásí tartományban
körmos anya (13) használatakor

t_,2 = a betétszerszám max. megengedett
vastagsága a befogási tartományiban

MAGYARhu

Quick gyorsszorito anya (1) hasznalatakor t_max,3 = Nagyolotarcsa/darabolotarcsa: betetszerszam max. megengedett vastagsaga

M = tengelymenet

I = csiszolótengely hosszúsaga

n^ = resjarati fordulatszam (maximalis fordulatszam)

n_V^ = u resjarati fordulatszam (beallthato)

P1 = névleges felvett teljesitmény

P2 = Leadott teljesitmény

m = súly elektromos csatlakozókábel nélkül

A mérési eredményeket az EN 60745 szabvány szerint hatá Roztuk meg.

Il védelmi osztályu gép

Valtoaram

(WE...jelolésu gépek):A nagy energiasuruségunagyfrekvenciázsavarok fordulatszam-ingadozásokat okozhatnak.Ez azonban megszünik,mihelyt a zavar is lecsillapodott.

A fenti muszaki adatokra tures vonatkozik (a\ mindenkor ervénbyen levő szabványoknak\ megfeleloen).

A Emisszios ertekek

Ezek az ertekek lehetoveteszik az elektromos szerszam kibocsatasiertekeinek meghatarozasat, illetve kulonbozo elektromos szerszamok osszehasonlitasat. Az alkalmazasi feltetelektol, az elektromos szerszam allapotatol vagy a hasznalt betetszerszamoktol fuggoen a tenyleges kornyezetiterhelés nagyobb vagy kisebb is lehet. A becsleshez vegye figyembe a munkaszuneteket es az alacsonyabb kornyezeti terhelessel jarofazisokat is. A megfeleloen alkalmazott becsultertekek alapjan irjon eloVEDointezedeseket a felhasznaló szamara, illetve hozzon szervezesi intezkedeseket.

Rezgesösszertek (háromdimenziós vektorösszeg) EN 60745 szerint meghatározva:

a_h,SG =rezgéskibocsatási érték (Felületek csiszolása)

a_h,DS =rezgéskibocsatási érték (csiszolóntyérral történő csiszoláskor)

a_h,P =rezgéskibocsa tasi ertek (polirozás)

K_h,SG/DS/P = Bizonytalansag(rezgés)

Jellemzó A-osztályú zajsztint:

LpA =hangnyomásszint

L_WA^ = hangteljesitményszint

K_pA, K_WA = Bizonytalansag

Munka kozben a zajsint tullepheti a 80 dB(A)-t.

Viseljen hallásvédo eszközt!
