Üzemeltetési útmutató

Fotoelektromos távolságérzékelő

OGD580

OGD581

Tartalomjegyzék

1 Bevezető megjegyzés....4

1.1 Alkalmazott szimbólumok 4
1.2 Alkalmazott figyelmeztető elemek ....4

2 Biztonsági utasítások....4

3 Funkciók és tulajdonságok 5

3.1 Általános megjegyzések....5
3.2 Alkalmazási területek....6
3.3 Beszerelésre vonatkozó megjegyzések 6

3.3.1 A szennyeződés és a térmegvilágítás elkerülése....6
3.3.2 Interferencia elkerülése 6
3.3.3 Érzékelő egy vonalba állítása mozgó céltárgyakkal 7

4 Funkciók 7

4.1 Kimenet hiszterézis funkció ....7
4.2 Kimenet ablak funkció ....7
4.3 A lézer kikapcsolása 7

5 Beszerelés....8

5.1 A beszerelés feltételei....8
5.2 Szerelési tartozékok 8

6 Villamos csatlakozás 8

6.1 Működés IO-Link masterrel 9

7 Működési és megjelenítési elemek....9

7.1 A kijelző színek jelentése....10
7.1.1 A kijelző színek használata a menüben....10

8 Menü....12

8.1 A menü felépítése az ablak funkció esetén 12
8.2 A menü felépítése a hiszterézis funkció esetén....13
8.3 A menü bemutatása....14

9 Üzemmódok....16

9.1 Run (normál) üzemmód 16
9.2 Kijelzés üzemmód 16
9.3 Programozás üzemmód 16

10 Paraméter beállítása....17

10.1 Általános paraméter-beállítások 17

10.1.1 Paraméterérték beállítása 17

10.1.2 Átváltás a menü 1-es szintról a 2-es szintre....18

10.1.3 Elektronikus zár 19

10.2 Az alapbeállítások konfigurálása 19

10.2.1 A kijelzett mértékegység kiválasztása 19

10.2.2 A kijelző beállítása 20

10.2.3 Az OUT1 / OUT2 konfigurálása 20

10.2.4 Hiszterézis funkció....21

10.2.5 OUT1 / OUT2 hiszterézis funkció kapcsolási pont beállítása......22

10.2.6 OUT1 / OUT2 hiszterézis funkció háttér betanítása 22

10.2.7 Dinamikus hiszterézis....22

10.2.8 Ablak funkció 23

10.2.9 OUT1 / OUT2 ablak funkció kapcsolási pontjainak beállítása......24

10.2.10 Betanítás – OUT1 / OUT2 ablak funkció kapcsolási pontjainak beállítása 24

10.3 Kibővített funkciók 25

10.3.1 A kapcsoló kimenetek késleltetésének beállítása....25

10.3.2 A kapcsoló kimenetek hibaelnyomási idejének beállítása ......25

10.3.3 ▷ Valamennyi paraméter visszaállítása a gyári alapértékekre .....25

11 IO-Link 26

11.1 Általános információ....26

11.2 Készülékspecifikus információ....26

11.3 A paraméterek beállításához használt eszközök 26

11.4 Funkciók....26

12 Beállítás / működés 27

12.1 Hibajelzések 27

13 Karbantartás, javítás és ártalmatlanítás .....28

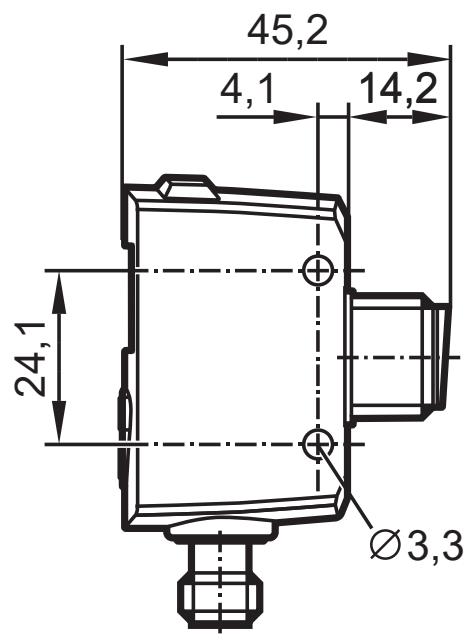

14 Méretrajz....28

15 Gyári beállítás....29

1 Bevezető megjegyzés

1.1 Alkalmazott szimbólumok

Utasítás

▷ Reakció, eredmény

[...] Billentyű, gomb vagy kijelzett elem megnevezése

→ Kereszthivatkozás

Fontos megjegyzés

Nem megfelelés esetén hibás működés léphet fel.

Információ

Kiegészítő megjegyzés

1.2 Alkalmazott figyelmeztető elemek

FIGYELMEZTETÉS

Vigyázat! Súlyos személyi sérülés veszélye.

Halált vagy súlyos, visszafordíthatatlan sérülést okozhat.

2 Biztonsági utasítások

• A berendezés beállítása előtt olvassa el ezt a dokumentumot. ▶ Győződjön meg róla, hogy a termék az Ön felhasználási céljának korlátozás nélkül megfelel.
• A nem megfelelő, illetve a felhasználási céltól eltérő alkalmazás a berendezés meghibásodását vagy alkalmazás során nemkívánatos hatásokat eredményezhet. Ezért a beszerelést, a villamos csatlakozások kialakítását, a beállítást, üzemeltetést és karbantartást kizárólag az üzemvezető által arra feljogosított, szakképzett személy végezheti.
• Amennyiben a készülék meghibásodik, kérjük, lépjen kapcsolatba a gyártóval. Ha a készüléket manipulálják és/vagy módosítják, minden felelősség és garancia megszűnik.

Vigyázat – Az itt leírtaktól eltérő vezérlés vagy beállítás használata veszélyes sugárzási expozíciót eredményezhet.

A termékcímke pozíciója

Címke

3 Funkciók és tulajdonságok

3.1 Általános megjegyzések

A készülék optikai távolságérzékelőként használatos.

A készülék folyamatosan észleli a céltárgytól való távolságot és a paraméterbeállításoknak megfelelően generál kimeneti jeleket.

• 2 kapcsoló kimenet áll rendelkezésre. Ezek külön-külön beállíthatók. A kapcsolási pontok beállíthatók vagy betaníthatók.
• A mért érték 7 szegmenses kijelzón jelenik meg, továbbítása IO-Linken keresztül történik. A rendszer két mért értéket generál.

Mért távolságérték:

Az elsődleges mért értéket az érzékelő és a céltárgy közti távolság adja.

Céltárgy fényvisszaverő képessége:

A céltárgy fényvisszaverő képessége szintén meghatározásra kerül.

- Ez a mért érték az érzékelő beszennyeződésének felügyeletére és észlelésére használható.

A készülék lézerdiódát használ fényforrásként, ami fénypontot hoz létre. Ez lehetővé teszi a kis méretű céltárgyak észlelését.

A fénypont a céltárgyra vagy a háttérre essen. A közbenső állapotok hibás mért értékeket eredményezhetnek.

3.2 Alkalmazási területek

• Az optikai távolságérzékelő 2,5...150 cm közötti távolságot mér.
  • A háttérelnyomás maximum 20 m.

Az érzékelő és a háttér közötti távolságot max. 20 méterre kell korlátozni. Ellenkező esetben a mért értékek félreérthetők lehetnek. → 5.1

3.3 Beszerelésre vonatkozó megjegyzések

3.3.1 A szennyeződés és a térmegvilágítás elkerülése

A fotoelektromos érzékelőket lehetőleg úgy állítsa be, hogy a lencse lefelé vagy a földfelülettel párhuzamos irányba nézzen.

Háttér:

• A fotoelektromos érzékelők érzékenyek a térmegvilágításra. A mindennapos fényforrások (lámpák, nap) fentről sugároznak.
• A fotoelektromos érzékelők érzékenyek a szennyeződésre, mivel az csökkenti a többlet erősítési tényezőt.

A porlerakódás elkerülhető a lefelé vagy oldalirányba orientációval. Ezzel meghosszabbítható a tisztítások közötti intervallum.

Az elülső lencsével felfelé beszerelt érzékelő ne tetőablakra vagy mennyezeti világítótestre nézzen.

3.3.2 Interferencia elkerülése

A fotoelektromos érzékelők beszerelésekor hagyjon kellő távolságot az egyes érzékelők között. Ez kiváltképp igaz akkor, ha két érzékelő észlelési tartománya részben fedi egymást.

Háttér:

- Mindkét érzékelőnek van észlelési tartománya. Ez azt jelenti, hogy egy adott érzékelő lézerfény pontját a szomszédos érzékelő is észlelheti. Ez hamis mért értékeket és helytelen kapcsolást eredményezhet.

Az interferencia elkerülhető azzal, hogy az érzékelőket kissé megdöntve szereli be. A fénypontokat úgy állítsa be, hogy egymástól a lehető legtávolabb verődjenek vissza.

3.3.3 Érzékelő egy vonalba állítása mozgó céltárgyakkal

A fotoelektromos érzékelőket úgy kell beszerelni, hogy a céltárgy oldalról vagy alulról mozduljon be az érzékelő észlelési tartományába.

Háttér:

• Ha a céltárgy fentröl közelít, kezdetben kitakarja a lencse egy részét anélkül, hogy a fénypont érzékelné. Ekkor az érzékelő csak a hátteret „látja”.
• Ha a céltárgy teljesen elfedi a lencsét anélkül, hogy a fénypont érzékelné, az érzékelő már nem „látja” a hátteret. Az érzékelő hibajelzést küld [--], mivel semmilyen jelet nem észlel. Amikor a céltárgy tovább távolodik, végül észleli az érzéeklő.

A hibajelzés elkerülése a [dFO] paraméter növelésével

(→ 10.3.2 A kapcsoló kimenetek hibaelnyomási idejének beállítása).

4 Funkciók

4.1 Kimenet hiszterézis funkció

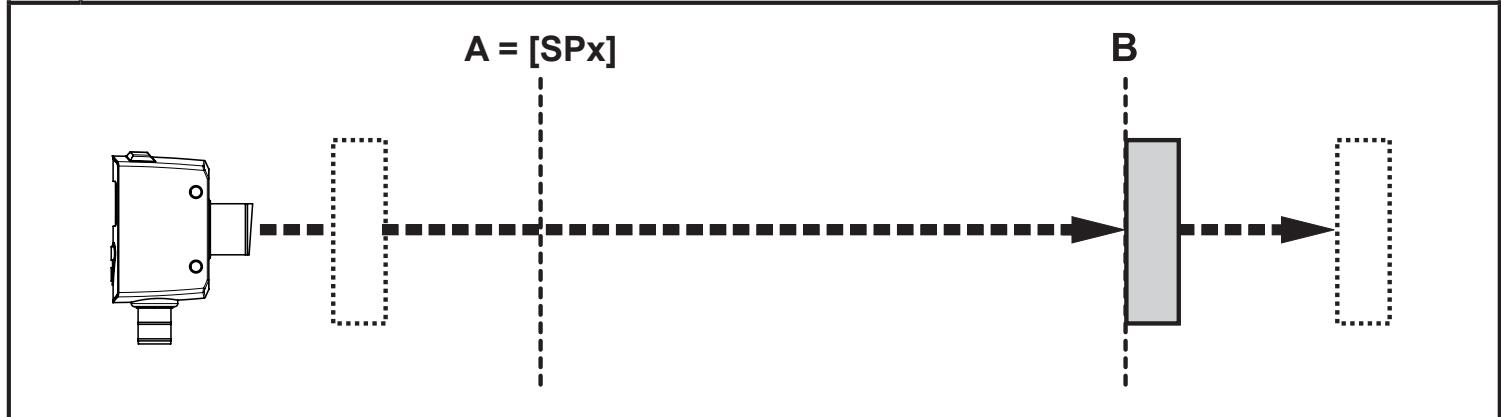

A hiszterézis a mért érték érzékelési tartományon belüli ingadozása esetén is stabilan tartja a kimenet kapcsolási állapotát. Mindkét kimenet (OUT1 és OUT2) beállítható hiszterézis funkcióként (→ 10.2.4 Hiszterézis funkció).

4.2 Kimenet ablak funkció

Az ablak funkció egy meghatározott elfogadható tartomány felügyeletét teszi lehetővé. Mindkét kimenet (OUT1 és OUT2) beállítható ablak funkcióként → 10.2.8.

4.3 A lézer kikapcsolása

A lézer az 5. pin bemenetén keresztül kapcsolható ki.

Bemenő jel az 5-ös pinen		Lézer
PNP	NPN
Alacsony / nem használatos	Magas / nem használatos	On
Magas	Alacsony	Off

5 Beszerelés

5.1 A beszerelés feltételei

▶ A készüléket úgy szerelje be, hogy az érzékelendő céltárgy a meghatározott mérési tartományon belül legyen.

Az érzékelő biztos tartománya fix 20 m. A mérési tartományon kívül eső céltárgyak a biztos tartomány határáig

(20 m) elnyomásra kerülnek.

Az érzékelő közvetlen nyalábjának útjában a fényvisszaverő tárgyak – valamint a < 20 m tartományban – kerülendők. Ellenkező esetben a mért értékek félreérthetők lehetnek.

5.2 Szerelési tartozékok

A készüléket szerelési tartozékokkal együtt szállítjuk.

Menny.	Szerelési tartozékok	Cikkszám
2x	Fém biztosítóanya	E10027

6 Villamos csatlakozás

A készülék csatlakozásait képesített villanyszerelő alakítsa ki.

▶ Tartsa be a villamos berendezések beszerelésére vonatkozó országos és nemzetközi előírásokat.
▶ Tápfeszültség az EN 50178, SELV, PELV szerint. OGD580 és OGD581: cULus, Supply Class 2

▶ Válassza le az áramellátást.

▶ A készüléket az alábbiak szerint csatlakoztassa:

	OGD580 PNP	OGD581 NPN

ifm aljzat kábelér színek:
1 = BN (barna), 2 = WH (fehér), 3 = BU (kék), 4 = BK (fekete), 5 = GR (szürke).

6.1 Működés IO-Link masterrel

A készülék kompatibilis az IO-Link master port „A” osztályú („A” típusú) egységgel.

„B” osztályú IO-Link master porttal (B típus) való működés esetén tartsa be a következőket:

A készülék alapvetően nem kompatibilis a B osztályú master porttal (B típus). A 2. pin (OU2) és az 5. pin (IN1) gyártóspecifikus funkciókhoz használatos. Ez azt jelenti, hogy a készülék fő tápfeszültsége és a kiegészítő tápfeszültség (B osztályú master port a 2/5 pineken) nincs elektromos szigeteléssel ellátva.

Az alábbi konfigurációk esetén a készülék „B” osztályú master porttal is használható:

• A készülék és az IO-Link master csatlakoztatása 3 vezetékkel: A készülék 1-es, 3-as és 4-es pinjét csatlakoztassa az IO-Link masterhez (a 2-es és 5-ös pint ne).
• A készülék és az IO-Link master csatlakoztatása 4 vezetékkel: Tiltsa le a 2-es pint (OU2) az IO-Linken keresztül (OU2 = "off" beállítás) és csatlakoztassa a készülék 1, 2, 3 és 4-es pinjeit az IO-Link masterhez (az 5-ös pint ne).

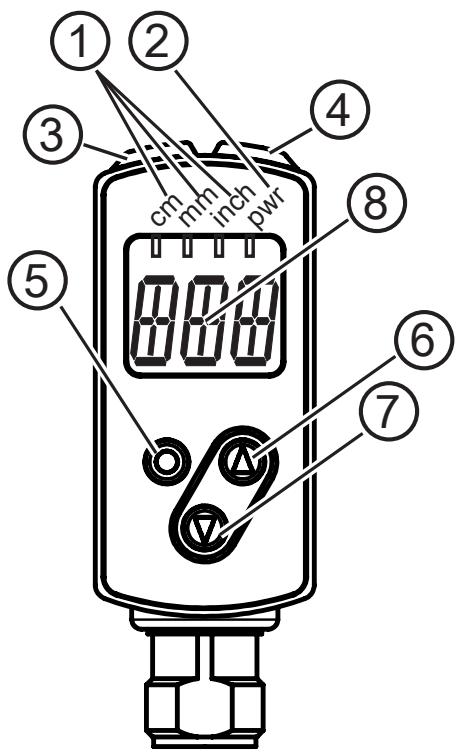

7 Működési és megjelenítési elemek

1:	3 x zöld LED	Világító LED = kijelzett mértékegység beállítása (cm, mm, inch).
2:	1 x zöld LED	Aktív LED = tápfeszültség
3:	1 x narancs LED	Out 1 kapcsolási állapot
4:	1 x narancs LED	Out 2 kapcsolási állapot
5:	Programozó gomb [ENTER]	Paraméter kiválasztása, illetve a paraméter érték jóváhagyása.
6:	Programozó gomb „fel”	A paraméterértékek beállítása (nyomva tartva görgethető; megnyomásra egyet léptet).
7:	Programozó gomb „le”	A paraméterértékek beállítása (nyomva tartva görgethető; megnyomásra egyet léptet).
8:	3 számjegyű alfanumerikus kijelző	A mért távolság, a paraméterek és paraméterértékek kijelzése.

7.1 A kijelző színek jelentése

7.1.1 A kijelző színek használata a menüben

Menüszint	Zöld	Piros
0	X	X
1		X
2		X
A színek az érzékelő logikai állapotát jelölik.

Ha a kijelző zöld színű, az a kapcsoló kimenetek beállításától függetlenül azt jelenti, hogy céltárgy van a felügyelet alatt álló területen.

Példa, 1. sz. ábra (beállítás: Out 1 / Out 2 = hno)

A kijelző zöld, ha:

• mért érték ≤ SP1

• mért érték ≤ SP2

• sz. ábra


1: Kijelző színe

2: Magas

3: Alacsony

4: Zöld

5: Piros

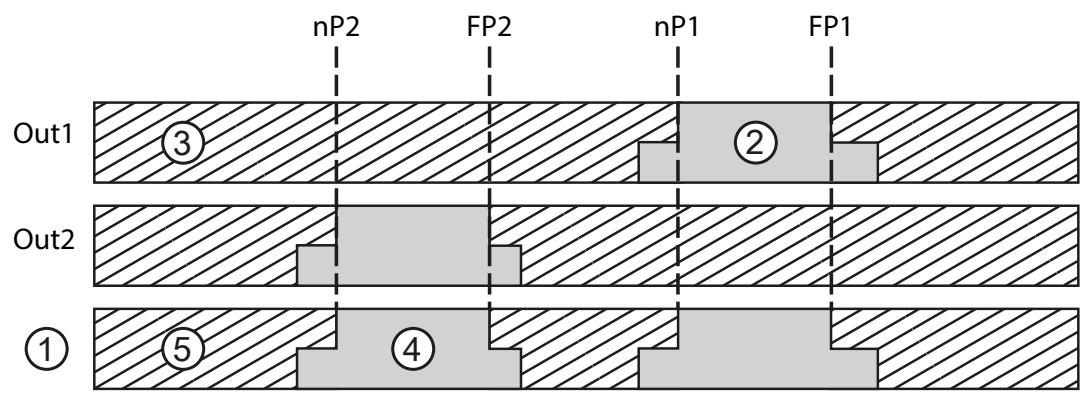

Példa, 2. sz. ábra (beállítás: Out 1 / Out 2 = fno)

A kijelző zöld, ha:

• nP1 ≤ mért érték ≤ FP1
• nP2 ≤ mért érték ≤ FP2

1. sz. ábra


1: Kijelző színe

2: Magas

3: Alacsony

4: Zöld

5: Piros

HU

8 Menü

8.1 A menü felépítése az ablak funkció esetén

*) Az aktiváláshoz 3 mp-ig tartsa nyomva a (fel vagy le) nyíl gombot. Ezután a gyors görgetéshez nyomja meg többször vagy tartsa nyomva a gombot.
○ = [ENTER]
△ = „Fel“ gomb
▼ = „Le” gomb

8.2 A menü felépítése a hiszterézis funkció esetén

8.3 A menü bemutatása

A gyári alapértékek a jelen kézikönyv végén találhatók (→ 15 Gyári beállítás).

OU1	Az 1. kimenet konfigurálása Ötféle kapcsolási funkció választható:[Hno], [Hnc], [Fno], [Fnc], [OFF] → 10.2.3 Az OUT1 / OUT2 konfigurálása.
OU2	A 2. kimenet konfigurálása Ötféle kapcsolási funkció választható:[Hno], [Hnc], [Fno], [Fnc], [OFF] → 10.2.3 Az OUT1 / OUT2 konfigurálása.
SP1SP2	OUT1 / 2 hiszterézis funkció kapcsolási pont beállításaAz az érték, ahol a kiválasztott hiszterézis funkcióval rendelkező kimenet kapcsolási állapota megváltozik (a céltárgy közelebb / távolabb van, mint a beállított távolság). Az [SP1/2] csak akkor aktív, ha [OU1/2] = [Hno] vagy [Hnc]→ 10.2.5 OUT1 / OUT2 hiszterézis funkció kapcsolási pont beállítása.
nP1FP1nP2FP2	OUT1 ablak funkció kapcsolási pontok Azok az értékek, ahol a kiválasztott ablak funkcióval rendelkező kimenet kapcsolási állapota megváltozik (a céltárgy jelen van / nincs jelen a „közel” és „távol” távolság között). [nP1/2] = kapcsolási pont „közel” / [FP1/2] = kapcsolási pont „távol”. Az [nP1/2] / [FP1/2] csak akkor aktív, ha [OU1/2] = [Fno] vagy [Fnc]→ 10.2.9 OUT1 / OUT2 ablak funkció kapcsolási pontjainak beállítása.

EF	Kibővített funkciókAz [ENTER] gombbal nyissa meg a „Kibővített funkciók” almenüt → 10.3 Kibővített funkciók.
rES	A gyári alapértékek visszaállítása→ 10.3.3 Valamennyi paraméter visszaállítása a gyári alapértékekre.
dS1dr1dS2dr2	A kapcsoló kimenetek késleltetése[dSx] = bekapcsolási késleltetés; [drx] = kikapcsolási késleltetés. A kimenet csak a késleltetés lejárta után változtatja meg a kapcsolási állapotát, nem közvetlenül akkor, amikor a kapcsolási feltétel teljesül. Ha a késleltetés lejárta után a kapcsolási feltétel már nem érvényes, akkor a kimenet kapcsolási állapota nem változik. A [dSx] és [drx] nem érvényes, ha [OU1/2] = [OFF]→ 10.3.1 A kapcsoló kimenetek késleltetésének beállítása.
t51t52	OUT1 / 2 hiszterézis funkció háttér betanításaAz a határérték, ahol a kiválasztott hiszterézis funkcióval rendelkező kimenet kapcsolási állapota megváltozik (a céltárgy közelebb / távolabb van, mint a beállított távolság). A [tS1] csak akkor aktív, ha [OU1] = [Hno] vagy [Hnc]. A [tS2] csak akkor aktív, ha [OU2] = [Hno] vagy [Hnc](→ 10.2.6 OUT1 / OUT2 hiszterézis funkció háttér betanítása).
tn1tF1tn2tF2	Betanítás – OUT1 / 2 ablak funkció kapcsolási pontok Azok a határértékek, ahol a kiválasztott ablak funkcióval rendelkező kimenet kapcsolási állapota megváltozik (a céltárgy jelen van / nincs jelen a „közel” és „távol” távolság között). [tn1] = kapcsolási pont „közel” / [tF1] = kapcsolási pont „távol”. A [tn1] / [tF1] csak akkor aktív, ha [OU1] = [Fno] vagy [Fnc] . [tn2] = kapcsolási pont „közel” / [tF2] = kapcsolási pont „távol”. A [tn2] / [tF2] csak akkor aktív, ha [OU2] = [Fno] vagy [Fnc] .(→ 10.2.10 Betanítás – OUT1 / OUT2 ablak funkció kapcsolási pontjainak beállítása)
dFo	A kapcsoló kimenetek hibaelnyomási idejének beállításaEz a funkció elnyomja a mérőelem rövid idejű szaturációját (ami közvetlen tükröződés vagy a fényerő erős ingadozásának eredménye lehet.) A beállított késleltetési idő alatt a legutolsó érvényes érték jelenik meg, a kimeneti jelek változatlanok maradnak.(→ 10.3.2 A kapcsoló kimenetek hibaelnyomási idejének beállítása)
d15	A kijelző beállítása2 beállítás közül választhat:[on], [OFF][OFF] beállítás esetén a kijelző 30 másodperc után automatikusan kikapcsol. Csak az „áram alatt” LED marad aktív. A gomb minden egyes megnyomására a kijelző 15 másodpercre újra bekapcsol.(→ 10.2.2 A kijelző beállítása)
Un1	A kijelző beállításaA mértékegység kiválasztása ezekhez: [SP1], [SP2], [nP1], [nP2], [FP1], [FP2] Opciók: [cm], [Inch](→ 10.2.1 A kijelzett mértékegység kiválasztása)

HU

9 Üzemmódok

9.1 Run (normál) üzemmód

A Run a normál üzemmód.

Bekapcsolás után a készülék normál üzemmódban van (Run mode). A készülék felügyeleti funkciókat hajt végre, és a beállított paramétereknek megfelelően kimeneti jeleket generál.

A kijelzón az aktuális távolság vagy a céltárgy fényvisszaverő képessége látható, a sárga LED-ek pedig a kimenetek kapcsolási állapotát jelzik.

A távolság a beállított mértékegység szerint jelenik meg.

Céltárgy fényvisszaverő képessége:

- Értéktartomány 1...99

Példa:

• r99 = fehér céltárgy
• r20 = szürke céltárgy

A két mért érték között a „fel” és „le” gombokkal válthat.

9.2 Kijelzés üzemmód

A paraméterek és a beállított paraméterértékek kijelzése.

▶ Röviden nyomja meg az [Enter] gombot.

▷ A készülék kijelző üzemmódba vált. A belső rendszer normál üzemmódban marad.
▷ A beállított paraméterértékek leolvashatók:
▶ Röviden nyomja meg a „fel”/„le“ gombot a paraméterek tallózásához.
▶ A paraméterérték megjelenítéséhez röviden nyomja meg az [Enter] gombot.
▷ Újabb 15 mp után a készülék visszatér normál üzemmódba.

9.3 Programozás üzemmód

A paraméterértékek beállítása → 10.1 Általános paraméter-beállítások.

10 Paraméter beállítása

Paraméter beállítása során a készülék normál üzemmódban marad. A felügyelet a már meglévő paraméterekkel folytatódik mindaddig, amíg a paraméterek beállítása be nem fejeződik.

10.1 Általános paraméter-beállítások

10.1.1 Paraméterérték beállítása

A kijelzett mértékegységet állítsa [Uni]-ra a paraméterekhez tartozó értékek meghatározása előtt. A kijelzett mértékegység egymást követő változtatása esetén az egyes mértékegységek belső átváltása során kerekítési hibák fordulhatnak elő, amik hamissá tehetik a beállított értékeket. → 10.2.1 A kijelzett mértékegység kiválasztása.

1	Paraméter kiválasztása ▶ Az [ENTER] megnyomásával lépjen be a menü 1. szintjére. ▶ A „fel” / „le” gombokkal válassza ki a kívánt paramétert.
2	Paraméter értékének beállítása ▶ Röviden nyomja meg az [Enter] gombot. ▷ Az aktuális paraméterérték jelenik meg a kijelzön. ▶ Tartsa nyomva a „fel” vagy „le” gombot.> Az aktuális paraméterérték 3 mp-ig villog. ▶ A beállított érték növelése: lépésenként a gomb egyszeri megnyomásával vagy folyamatosan, a gombot nyomva tartva.	120
	Érték csökkentése: hagyja, hogy a kijelző elérjen a maximális értékig. Ezt követően a ciklus a minimális értéktől kiindulva újrakezdődik.
3	Paraméterérték megerősítése ▶ Röviden nyomja meg az [ENTER] gombot.> Vissza a menü 1-es szintre▷ A paraméter újra megjelenik a kijelzön; az új paraméterérték lép életbe.

4	Egyéb paraméterek beállítása ▶ Az 1. lépésben leírtak szerint válasszon ki egy paramétert, majd folytassa a 2. lépéssel.
5	Paraméter beállítások befejezése ▶ Várjon 15 másodpercet, vagy nyomja meg a „fel” és „le” gombot. ▶ Szükség esetén többször megismételve lépjen be a menü 0. szintjére. ▷ Az aktuális érték jelenik meg a kijelzőn.

10.1.2 Átváltás a menü 1-es szintról a 2-es szintre

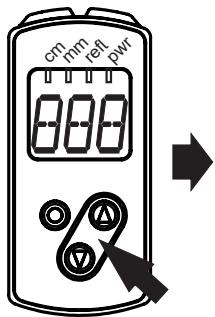

▶ Addig tartsa nyomva a „le” gombot, amíg az [EF] felirat meg nem jelenik.
▶ Röviden nyomja meg az [Enter] gombot. ▷ Itt látható az almenü első paramétere: ([rES]).

10.1.3 Elektronikus zár

A készülék a beállítások véletlen módosításának megakadályozása érdekében elektronikusan zárolható. Kézhez vételkor a készülék nincs lezárva.

Zárolás ▶ Győződjön meg róla, hogy a készülék normál üzemmódban van. ▶ Addig (kb. 10 mp-ig) tartsa nyomva a „fel” + „le” gombokat, amíg a [Lo] felirat meg nem jelenik. ▷ A készülék ezzel le van zárva.
Ha működés közben a zárolt készüléken próbálja módosítani a paraméterértékeket, röviden megjelenik a [Lo] felirat.
Feloldás ▶ Addig tartsa nyomva a „fel” + „le” gombokat, amíg az [uLo] felirat meg nem jelenik. ▷ A készülék ezzel fel van oldva a zárolás alól.

Időtúllépés

Ha a paraméter beállítása közben 15 mp-ig semmilyen gombot nem nyom meg, akkor a készülék változatlan értékekkel visszavált normál üzemmódba.

10.2 Az alapbeállítások konfigurálása

10.2.1 A kijelzett mértékegység kiválasztása

Állítsa be az [Uni] paramétert az [SPx], [nPx] és [FPx] paraméterekhez tartozó értékek meghatározása előtt. A kijelzett mértékegység egymást követő változtatása esetén az egyes mértékegységek belső átváltása során kerekítési hibák fordulhatnak elő, amik hamissá tehetik a beállított értékeket. ▶ Lépjen át az [EF] almenübe. ▶ Válassza ki az [Uni] elemet és állítsa be a mértékegységet. Mértékegység kiválasztása: [cm], [Inch] ▶ Erősítse meg az [ENTER] gombbal. ▷ A kiválasztott mértékegységet zöld LED jelzi a kijelzőn.

HU

10.2.2 A kijelző beállítása

▶ Lépjen át az [EF] almenübe. ▶ Válassza a [diS] opciót és végezze el a beállításokat.2 beállítás közül választhat:[On] = a mért érték kijelzése normál (Run) üzemmódban aktiválódik. [OFF] = a mért érték kijelzése normál (Run) üzemmódban deaktiválódik. Valamelyik gomb megnyomásakor az aktuális mért érték 15 mp-ih megjelenik a kijelzőn. ▶ Erősítse meg az [ENTER] gombbal. A LED-ek a kijelző kikapcsolása esetén is aktívak maradnak.

d,5

10.2.3 Az OUT1 / OUT2 konfigurálása

▶ Válassza ki az [OU1] / [OU2] elemet és állítsa be a kapcsolási funkciókat. Kapcsolási funkciók:[Hno] = hiszterézis funkció / záró[Hnc] = hiszterézis funkció / nyitó[Fno] = ablak funkció / záró[Fnc] = ablak funkció / nyitó[OFF] = kapcsoló kimenet letiltva ▶ Erősítse meg az [ENTER] gombbal.

OU1OU2

10.2.4 Hiszterézis funkció

A hiszterézis a mért érték érzékelési tartományon belüli ingadozása esetén is stabilan tartja a kimenet kapcsolási állapotát. A kiválasztott kapcsolási pont [SPx] az alapérték. A reset pontot az érzékelő automatikusan a kiválasztott kapcsolási pont [SPx] fölé állítja be. A bekapcsolási pont és a reset pont közötti névleges távolság a hiszterézis, ami az adatlapon van feltüntetve. A hiszterézis a háttér fényvisszaverő képességétől függ.

Példa, Hno

1. A [Hno] kimenet funkció esetén a kimenet akkor kapcsol, amikor a céltárgy közelít és az alapérték (A) elérésre kerül.
2. Amikor a céltárgyat újból eltávolítják, a kimenet addig nem kapcsol vissza, amíg a reset pont (B) túllépésre nem kerül.
   A reset pont (B) az alapérték (A) fölött van

1

2

[SPx] = kapcsolási pont; A = alapérték; B = reset pont

A [Hnc] kimenet funkció kiválasztása esetén az alapérték és a reset pont felcserélődik. A kimenet akkor kapcsol ki, amikor a céltárgy közelít. Amikor a céltárgyat újból eltávolítják, a kimenet kapcsol.

A kimenetek kapcsolási állapota

Kimenet funkció	Céltárgy távolsága (D)	Kapcsolási állapot
[Hno]	D < [SPx]	Zárva
	D > [SPx]	Nyitva
[Hnc]	D < [SPx]	Nyitva
	D > [SPx]	Zárva

10.2.5 OUT1 / OUT2 hiszterézis funkció kapcsolási pont beállítása

▶ Lépjen át az [EF] almenübe. ▶ Az [OU1] elemnél válassza ki a [Hno] vagy [Hnc] kimenet funkciót. ▶ Erősítse meg az [ENTER] gombbal. ▶ Válassza ki az [SP1] elemet és állítsa be a kapcsolási pontot. ▶ Erősítse meg az [ENTER] gombbal.

OU1OU2SP1

10.2.6 OUT1 / OUT2 hiszterézis funkció háttér betanítása

▶ Lépjen át az [EF] almenübe. ▶ Az [OU1] elemnél válassza ki a [Hno] vagy [Hnc] kimenet funkciót. ▶ Erősítse meg az [ENTER] gombbal. ▶ Válassza ki a [tS1] elemet. ▷ Megjelenik az [SP1] paraméter értéke. ▶ Tartsa nyomva a „fel” vagy „le” gombot. ▷ A paraméterérték 3 mp-ig villog. ▷ Az új paraméterérték jelenik meg a kijelzőn. ▶ Erősítse meg az [ENTER] gombbal. ▷ A betanított érték az [SP1]-ben kerül mentésre.

OU1OU2LS1SP1

10.2.7 Dinamikus hiszterézis

Az érzékelő által észlelt mért értékek szituációtól függően változnak. A mért értékek legmagasabb ingadozása alacsony jel/zaj arány esetén fordul elő. Ez nagyon sötét céltárgy észlelése esetén fordul elő, amikor nagyon sok a térmegvilágítás. Ezért a reset pontot az érzékelő automatikusan beállítja a kapcsolási pont [SPx] kiválasztása után.

Nagyon sötét háttér = magas hiszterézis kiválasztva.

Nagyon világos háttér = alacsony hiszterézis kiválasztva.

A céltárgy és a háttér közti minimális távolság csökkenthető, ha a háttér nagyon világos (pl. fehér).

Világos háttér esetén kisebb méretű céltárgyak is észlelhetők.

10.2.8 Ablak funkció

Lehetőség van objektum-felismerési ablakot meghatározni a két kimenet számára (OUT1 / OUT2).

A céltárgy észlelésekor kapcsol

[nPx] = kapcsolási pont „közel”; [FPx] = kapcsolási pont „távol”; FE = ablak

Ha a mért érték a „közeli” kapcsolási pont [nPx] és a „távoli” kapcsolási pont [FPx] között van, akkor a kimenet zárva van (ha [OUx] = [Fno]).

A céltárgy észlelésekor kikapcsol

[nPx] = kapcsolási pont „közel”; [FPx] = kapcsolási pont „távol”; FE = ablak

Ha a mért érték a „közeli” kapcsolási pont [nPx] és a „távoli” kapcsolási pont [FPx] között van, akkor a kimenet nyitva van (ha [OUx] = [Fnc]).

Az [nP1] és [FP1] paraméterek a betanítás funkción keresztül is beállíthatók. A reset pontokat az érzékelő dinamikusan állítja be → 10.2.7 Dinamikus hiszterézis.

Az [nP1] és [FP1] közötti minimális távolság 1 mm.

Feltétel: nP1 < FP1

Ha nP1 > FP1, az érzékelő nem fogadja el a betanítást.

A kimenetek kapcsolási állapota

Kimenet funkció	Céltárgy távolsága (D)	Kapcsolási állapot
[Fno]	D < [nPx]	Nyitva
	D > [FPx]
	[nPx] < D < [FPx]	Zárva
[Fnc]	D < [nPx]	Zárva
	D > [FPx]
	[nSPx] < D < [FSPx]	Nyitva
Mindkét ablak határérték ([nPx] és [FPx]) kapcsoló hiszterézissel működik → 10.2.4 Hiszterézis funkciópélda kimenet funkcióra [Hno].

10.2.9 OUT1 / OUT2 ablak funkció kapcsolási pontjainak beállítása

▶ Lépjen át az [EF] almenübe. ▶ Az [OU1] elemnél válassza ki az [Fno] vagy [Fnc] kimenet funkciót. ▶ Erősítse meg az [ENTER] gombbal. ▶ Válassza ki az [nP1] elemet és állítsa be a kapcsolási pontot „közeli” értékre. ▶ Erősítse meg az [ENTER] gombbal. ▶ Válassza ki az [FP1] elemet és állítsa be a kapcsolási pontot „távoli” értékre. ▶ Erősítse meg az [ENTER] gombbal.

OU1OU2nP1FP1

10.2.10 Betanítás – OUT1 / OUT2 ablak funkció kapcsolási pontjainak beállítása

▶Lépjen át az [EF] almenübe. ▶Az [OU1] elemnél válassza ki az [Fno] vagy [Fnc] kimenet funkciót. ▶Erősítse meg az [ENTER] gombbal. ▶Lépjen át az [EF] almenübe és válassza ki a [tn1] elemet. ▷ Megjelenik az [nP1] paraméter értéke. ▶Tartsa nyomva a „fel” vagy „le” gombot. ▷ A paraméterérték 3 mp-ig villog. ▷ Az új paraméterérték jelenik meg a kijelzőn. ▶Erősítse meg az [ENTER] gombbal. ▶Lépjen át az [EF] almenübe és válassza ki a [tF1] elemet. ▷ Megjelenik az [FP1] paraméter értéke. ▶Tartsa nyomva a „fel” vagy „le” gombot. ▷ A paraméterérték 3 mp-ig villog. ▷ Az új paraméterérték jelenik meg a kijelzőn. ▶Erősítse meg az [ENTER] gombbal.

OU1OU2En1EF1nP1FP1

10.3 Kibővített funkciók

10.3.1 A kapcsoló kimenetek késleltetésének beállítása

▶ Lépjen át az [EF] almenübe. ▶ Paramétert a „fel” vagy „le” gombbal válasszon: [dSx] = bekapcsolási késleltetés; [drx] = kikapcsolási késleltetés. ▶ A paraméter értéket az [Enter] gombbal állítsa be:▷ A beállított paraméterérték jelenik meg a kijelzőn. ▶ A „fel” vagy „le” gombot legalább 3 mp-ig tartsa nyomva. ▷ A paraméterérték villog. ▶ A paraméterérték a „fel” vagy „le” gombbal állítható be. Beállítási tartomány [s]: 0 / 0,1...5 s, a lépték 0,1 s(0 esetén a késleltetés inaktív) ▶ Erősítse meg az [ENTER] gombbal.

EFd51dr1d52dr2

10.3.2 A kapcsoló kimenetek hibaelnyomási idejének beállítása

▶ Lépjen át az [EF] almenübe. ▶ Válassza ki a [dFo] paramétert a „fel” vagy „le” gombbal: ▶ A paraméter értéket az [Enter] gombbal állítsa be:▷ A beállított paraméterérték jelenik meg a kijelzőn. ▶ A „fel” vagy „le” gombot legalább 3 mp-ig tartsa nyomva. ▶ A paraméterérték villog. ▶ A paraméterérték a „fel” vagy „le” gombbal állítható be. Beállításitartomány [s]:0 / 0,1...5 s, a lépték 0,1 s ▶ Erősítse meg az [ENTER] gombbal.

EFdFo

10.3.3 Valamennyi paraméter visszaállítása a gyári alapértékekre

▶ Lépjen át az [EF] almenübe. ▶ Válassza ki a [rES] elemet a „fel” vagy „le” gombbal válassza ki, majd nyomja meg az [Enter] gombot. ▷ Megjelenik az [rE] felirat. ▶ A „fel” vagy „le” gombot addig tartsa nyomva, amíg megjelenik a [---] felirat. ▷ Valamennyi paraméter visszaáll a gyári beállításra.

EF-ES

HU

11 IO-Link

11.1 Általános információ

Ez a készülék IO-Link kommunikációs interfésszel van ellátva, melynek működéséhez IO-Link kommunikációval rendelkező modul (IO-Link master) szükséges.

Az IO-Link interfész közvetlen hozzáférést biztosít az érzékelő értékeihez és a paraméterekhez, valamint lehetőséget biztosít a paraméterek működés közben történő beállítására.

Továbbá pont-pont csatlakozáson keresztül, USB adapter kábel használatával a kommunikáció is lehetséges.

Részletes információk az IO-Link kapcsán: www.ifm.com.

11.2 Készülékspecifikus információ

Az IO-Link készülék konfigurálásához szükséges IODD-ket, továbbá az érzékelő értékekkel, a diagnosztikai információkkal és a paraméterekkel kapcsolatos részletes információkat megtalálja a www.ifm.com címen.

11.3 A paraméterek beállításához használt eszközök

A szükséges IO-Link hardverre és szoftverre vonatkozó minden szükséges információt megtalál itt: www.ifm.com.

11.4 Funkciók

Az IO-Link segítségével az összes funkció és mért adat rendelkezésre áll, amik a készülék kijelzőjén, a nyomógombok segítségével is elérhetők.

A folyamatadatok érték magában foglalja a mérési távolságot és a céltárgy fényvisszaverő képességét.

Valamennyi funkció részletes leírása megtalálható az IODD-ben.

12 Beállítás / működés

▶ Beszerelés, a villamos csatlakozások kialakítása és beprogramozás után ellenőrizze, hogy a készülék megfelelően működik-e.

▷ Ha a készülék megfelelően van beállítva, akkor a céltárgytól való távolság megjelenik.

Lézerdióda élettartama: 50000 óra

12.1 Hibajelzések

Kijelző	Lehetséges ok	Kapcsoló kimenet
		[Hno]	[Hnc]	[Fno]	[Fnc]
[-|-]	Túl sok fény, pl. tükrözödő felület	ON	OFF	OFF	ON
[--]	Kevés fény, nincs céltárgy	OFF	ON	OFF	ON
[nEA]	A mérendő céltárgya < 25 mm mérési tartományon kívül esik	ON	OFF	OFF	ON
[FAr]	A mérendő céltárgya > 165 cm mérési tartományon kívül esik	OFF	ON	OFF	ON
[OFF]	Lézer kikapcsolva	OFF	ON	OFF	Magas
[Erp]	Elfogadhatóság (pl. a céltárgy túl gyors)	X1)	X1)	X1)	X1)
[SC]	Rövidzárlat az összes kapcsoló kimenetnél

1) Változatlan

HU

13 Karbantartás, javítás és ártalmatlanítás

A meghibásodott érzékelőt kizárólag a gyártó javíthatja.

▶ Tartsa tisztán az érzékelő elülső lencséjét.
▶ Használat után a készüléket környezetbarát módon, a vonatkozó országos előírásoknak megfelelően kell ártalmatlanítani.
▶ Ne kísérelje meg felnyitni a modul burkolatát. A belső alkatrészeket a felhasználó nem tudja megjavítani.

14 Méretrajz

Méretek, mm

1: Vevő
2: Adó

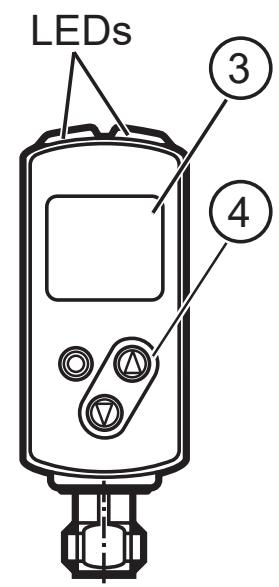

3: 3 számjegyű alfanumerikus kijelző / LED funkció kijelző
4: Programozó gombok

15 Gyári beállítás

Paraméter	Beállítási tartomány	Gyári beállítás	Saját beállítás
Uni	cm, inch	cm
OU1	Hno, Hnc, Fno, Fnc	Hno
SP1	3,0...150	150
nP1	3,0...150	20
FP1	3,0...150	25
OU2	Hno, Hnc, Fno, Fnc, OFF	Hno
SP2	3,0...150	3,0
nP2	3,0...150	30
FP2	3,0...150	35
dS1	0...0,1...5	0 s
dr1	0...0,1...5	0 s
dS2	0...0,1...5	0 s
dr2	0...0,1...5	0 s
dFo	0...0,1...5	0,1 s
diS	On / OFF	On
