Termék típusa	Nagynyomású mosó
Márka	Kärcher
Modell	K 7 Power Control
Tápellátási feszültség	230 V ~ 50 Hz
Teljesítményfelvétel	3,0 kW
Védelem fokozata	IPX5
Védelmi osztály	I
Ajánlott biztosíték	16 A (lassú)
Üzemi nyomás	15 MPa
Maximális nyomás	18 MPa
Vízáramlás	9,2 l/perc
Maximális áramlás	10 l/perc
Tisztítószer áramlás	0,3 l/perc
Max. betáplálási hőmérséklet	60 °C
Max. szívómagasság	0,5 m
Méretek (H × Sz × Ma)	458 × 330 × 666 mm
Üzemi tömeg	19,1 kg
Hangnyomásszint	80 dB(A)
Hangteljesítményszint	96 dB(A)
Auto-Stop funkció	Igen
Motor termikus védelem	Igen
Tisztítószer rendszer	Plug 'n' Clean
Mellékelt szórólándzsák	Vario Power + Rotabuse

Gyakran ismételt kérdések - K 7 Power Control Kärcher

Hogyan használja a tisztítószert a K 7 Power Control készülékkel?

A tisztítószer használatához vegye le a Plug 'n' Clean palack fedelét, és nyomja fejjel lefelé a megfelelő csatlakozóba. Használja a Vario Power szórólándzsát, és állítsa a MIX állásra. Permetezze a tisztítószert a száraz felületre, hagyja hatni anélkül, hogy megszáradna, majd öblítse le nagynyomású sugárral.

Mit tegyek, ha a készülék nem megy nyomás alá?

Először ellenőrizze, hogy a vízcsap teljesen nyitva van-e, és a betáplálás áramlása elegendő (min. 12 l/perc). Tisztítsa meg a szűrőt a vízbevezető csatlakozásban. Távolítsa el a levegőt a készülékből szórólándzsa nélküli üzemeltetéssel max. 2 percig. Ha a probléma továbbra is fennáll, ellenőrizze a fúvókát: tisztítsa meg egy tűvel.

Hogyan távolítsam el a levegőt a készülékből?

Kapcsolja be a készüléket szórólándzsa csatlakoztatása nélkül. Nyomja meg a pisztoly kart, és várjon, amíg a víz buborékok nélkül folyik (legfeljebb 2 perc). Engedje el a kart, és rögzítse. Szívó üzemmódban tartsa be a max. 0,5 m szívómagasságot.

Hogyan tisztítsam a vízbevezetés szűrőjét?

Húzza ki a készüléket, és vegye le a csatlakozót a vízbevezető szerelvényről. Használjon lapos fogót a szűrő kiemeléséhez. Tisztítsa meg folyó vízzel, és helyezze vissza. Ellenőrizze, hogy nem sérült-e, mielőtt visszahelyezi.

Melyek a fontos biztonsági óvintézkedések?

Soha ne irányítsa a nagynyomású sugarat emberek, állatok, feszültség alatt álló elektromos berendezések vagy maga a készülék felé. Szünetekben használja a pisztoly reteszelését. Bármilyen karbantartás előtt mindig húzza ki a hálózati csatlakozót. Festett felületek esetén tartson legalább 30 cm távolságot.

Hogyan tároljam a készüléket télen?

Ürítse ki teljesen a készüléket: zárja el a vízellátást, csatlakoztassa le a tömlőt a pisztolyról, kapcsolja be a készüléket 1 percre a maradék víz eltávolításához, majd kapcsolja ki. Tárolja a készüléket és a tartozékokat fagymentes helyiségben.

Milyen típusú szórólándzsák tartozék?

A K 7 Power Control két szórólándzsával érkezik: a Vario Power lándzsa a mindennapi feladatokhoz (állítható nyomás) és a Rotabuse lándzsa makacs szennyeződésekhez (forgó sugár).

Hogyan szállítsam a készüléket?

Kézi szállításhoz használja a szállítófogantyúkat. Húzáshoz húzza ki a teleszkópos fogantyút kattanásig. Fektetett szállítás előtt vegye ki a tisztítószeres palackot, és zárja le. Győződjön meg arról, hogy a készülék nem csúszik el a járműben.

A készülék nem indul el, mit tegyek?

Ellenőrizze, hogy a csatlakozódugó bedugva van-e, és a feszültség megfelel-e az adattáblának. Ha a motor túlterhelt (termikus védelem aktiválódott), kapcsolja ki a készüléket, hagyja hűlni 1 órát, majd próbálja újra. Ha a probléma továbbra is fennáll, lépjen kapcsolatba az ügyfélszolgálattal.

Hol találok alkatrészeket?

Kizárólag eredeti Kärcher tartozékokat és alkatrészeket használjon. Ezek biztosítják a biztonságos működést. A referenciákért látogasson el a www.kaercher.com weboldalra, vagy lépjen kapcsolatba a hivatalos forgalmazóval.

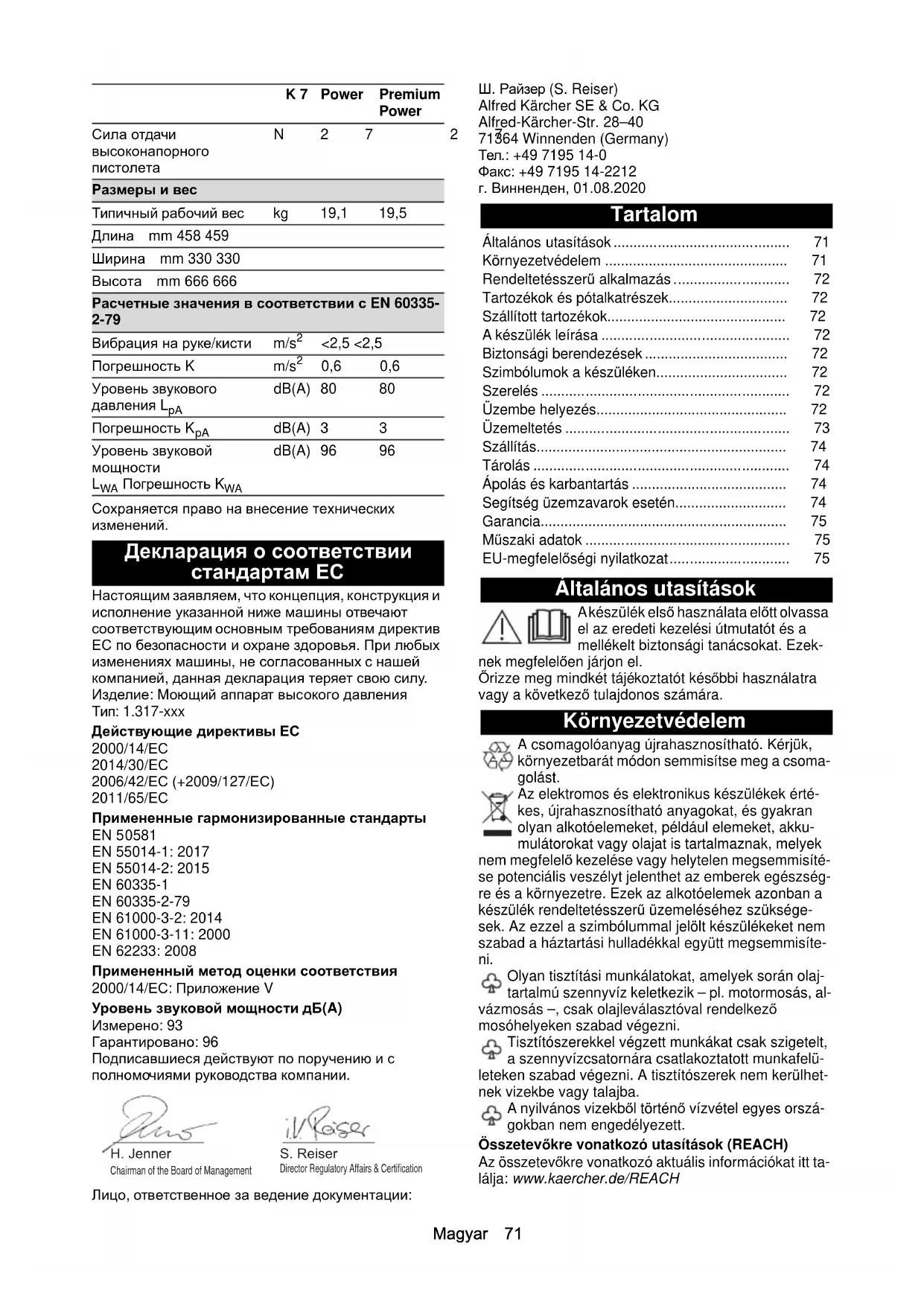

HASZNÁLATI ÚTMUTATÓ K 7 Power Control Kärcher

Tél. : [phone]

Általános utasítások 71

Környezetvédelem 71

Rendeltetésszerű alkalmazás 72

Tartozékok és pótalkatrészek.... 72

Szállított tartozékok.... 72

A készülék leírása 72

Biztonsági berendezések 72

Szimbólumok a készüléken.... 72

Szerelés 72

Üzembe helyezés.... 72

Üzemeltetés 73

Szállítás.... 74

Tárolás 74

Ápolás és karbantartás 74

Segítség üzemzavarok esetén.... 74

Garancia.... 75

Müszaki adatok 75

EU-megfelelőségi nyilatkozat.... 75

Általános utasítások

Akészülék első használata előtt olvassa el az eredeti kezelési útmutatót és a mellékelt biztonsági tanácsokat. Ezek-

nek megfelelően járjon el.

Örizze meg mindkét tájékoztatót későbbi használatra vagy a következő tulajdonos számára.

Környezetvédelem

A csomagolóanyag újrahasznosítható. Kérjük, környezetbarát módon semmisítse meg a csoma-golást.

Az elektromos és elektronikus készülékek értékes, újrahasznosítható anyagokat, és gyakran olyan alkotóelemeket, például elemeket, akkumulátorokat vagy olajat is tartalmaznak, melyek

nem megfelelő kezelése vagy helytelen megsemmisítése potenciális veszélyt jelenthet az emberek egészségre és a környezetre. Ezek az alkotóelemek azonban a készülék rendeltetésszerű üzemeléséhez szükségesek. Az ezzel a szimbólummal jelölt készülékeket nem szabad a háztartási hulladékkal együtt megsemmisíteni.

Olyan tisztítási munkálatokat, amelyek során olaj- tartalmú szennyvíz keletkezik – pl. motormosás, al- mosás –, csak olajleválasztóval rendelkező óhelyeken szabad végezni.

Tisztítószerekkel végzett munkákat csak szigetelt, a szennyvízcsatornára csatlakoztatott munkafelüken szabad végezni. A tisztítószerek nem kerülhet-vizekbe vagy talajba.

A nyilvános vizekből történő vízvétel egyes országokban nem engedélyezett.

Összetevőkre vonatkozó utasítások (REACH)

Az összetevőkre vonatkozó aktuális információkat itt ta- lálja: www.kaercher.de/REACH

Rendeltetésszerű alkalmazás

Kizárólag magánháztartásban használja a magasnyomású mosót.

A magasnyomású mosó gépek, járművek, építmények, szerszámok, homlokzatok, teraszok, kerti készülékek stb. magasnyomású vízsugárral történő tisztítására.

Tartozékok és pótalkatrészek

Csak eredeti tartozékot és eredeti pótalkatrészt alkalmazzon; ezek garantálják a készülék biztonságos és zavarmentes üzemelését.

A tartozékokra és pótalkatrészekre vonatkozóan információkat itt talál: www.kaercher.com.

Szállított tartozékok

A készülékkel szállított tartozékok fel vannak tüntetve a csomagoláson. Kicsomagolásnál ellenőrizze, hogy megvan-e minden tartozék. Hiányzó tartozékok vagy szállítási sérülések esetén kérjük, értesítse a kereskedőt.

A készülék leírása

A használati utasításban a maximális felszereltséget is- mertetjük. Modelltől függően a szállított tartozékoknál különbségek figyelhetők meg (lásd a csomagolást).

Ábrák, lásd a grafikonokat tartalmazó oldalt

Ábra A

Ábra B

① Talpazati állvány fogóval
② Vízcsatlakozás beszerelt szitával
③ Szállító kerék
4 Tömlövezetés
⑤ Készülék kapcsoló „0/OFF” / „I/ON”
6 Szórócsövek tárolása
⑦ Magasnyomású tömlő
⑧*Plug 'n' Clean tiszítószeres palack
⑨ Magasnyomású pisztoly tárolása / parkoló pozíció
⑩ Szállító fogó, kihúzható
⑪ A szórószár szennymaró makacs szennyeződésekhez
⑫ Vario Power szórószár a leggyakoribb tisztítási feladatokhoz
⑬ Nagynyomású pisztoly
⑭ Billentyű a magasnyomású tömlő magasnyomású pisztolyról történő leválasztásához
⑮ Nagynyomású pisztoly kar
⑯ Magasnyomású pisztoly retesze
⑰fogó
⑱Tömlőtartó
⑲ Nagynyomású tömlő dob
20 Forgattyúfogantyú a tömlődobhoz
②1 Típustábla
22 Tartozékfiók
②3 Horog a háló rögzítéséhez
⑳Háló tartozék fiók számára
25 Hálózati csatlakozó vezeték hálózati dugasszal
26 Vízcsatlakozás csatlakozója
27 ** Kerti tömlő (szöveterősítésű, minimális átmérője 13 hüvelyk, minimális hossza 7,5 m, kereskedelemben kapható gyorscsatlakozóval)
28 **KÄRCHER szívótömlő nyitott tartályokból történő vízellátáshoz (cikkszám: 2.643-100.0)

* opcionális, ** kiegészítőleg szükséges

Biztonsági berendezések

VIGYÁZAT

Hiányzó vagy módosított biztonsági berendezések

A biztonsági berendezések az Ön védelmét szolgálják. A biztonsági berendezéseket ne módosítsa és ne mel- lőzze használatukat.

Készülék kapcsoló

A készülék kapcsoló megakadályozza a készülék véletlenszerű működtetését.

Magasnyomású pisztoly retesze

A retesz lezárja a magasnyomású pisztoly karját, és megakadályozza a készülék véletlen elindítását.

Auto-stop funkció

A magasnyomású pisztolyon található kar elengedésével a nyomáskapcsoló lekapcsolja a szivattyút, és a magasnyomású sugár leáll. Ha a kart megnyomjuk, a szivattyú ismét bekapcsol.

Motorvédő kapcsoló

Túl nagy áramfelvétel esetén a motorvédő kapcsoló ki- kapcsolja a készüléket.

Szimbólumok a készüléken

Ne irányítsa a magasnyomású sugarat emberekre, állatokra, működő elektromos berendezésekre vagy közvetlenül a készülékre.

Óvja a készüléket a fagytól.

A készüléket nem szabad közvetlenül a nyil- vános ivóvízhálózatra csatlakoztatni.

Szerelés

Lásd az ábrákat tartalmazó oldalon.

Készítse elő a mellékelt csavarokat és a megfelelő csavarhúzót.

Üzembe helyezés előtt szerelje a készülékre a külön mellékelt alkatrészeket.

A tartozékháló felszerelése

1. Akassza a tartozékhálót a kampókra.

Ábra C

A magasnyomású tömlő átnyomása a tömlővezetésen

1. Dugja be a magasnyomású tömlöt hátulról a tömlövezetésbe.

Ábra D

Szereljen csatlakozót a vízcsatlakozásra

1. Csavarozza a vízcsatlakozás csatlakozóját a készülék vízcsatlakozására.

Ábra E

Üzembe helyezés

Megjegyzés

Ügyeljen arra, hogy ne lépje túl a megengedett maximális hálózati impedanciaértéket a csatlakozási pontnál (lásd a Műszaki adatok. fejezetet)

Az Ön csatlakozási pontjánál fennálló hálózati impedanciával kapcsolatos kétségek esetén kérjük, forduljon áramszolgáltatójához.

1. Állítsa a készüléket sík felületre.
2. Tömlődobos készülékeknél: A magasnyomású tömlőt teljesen tekerje le tömlődobról.
3. Tömlődob nélküli készülékeknél: A magasnyomású tömlőt teljesen tekerje le, és az esetleges hurkokat

és csavarodásokat oldja ki.

1. A magasnyomású tömlöt húzza teljesen előre a tömlövezetésen át.
2. Dugja be a magasnyomású tömlöt a magasnyomású pisztolyba, amíg hallhatóan bekattan.

Megjegyzés

Ugyeljen a csőkapcsoló megfelelő irányára.

Ábra F

1. Ellenőrizze a biztonságos kapcsolatot a magasnyomású tömlő meghúzásával.
2. Csatlakoztassa a hálózati dugaszt egy aljzathoz.

Vízellátás

A csatlakozási értékeket az ismertető címkén vagy a Műszaki adatokfejezetben találja.
Vegye figyelembe a vízszolgáltató vállalat előírásait.

FIGYELEM

Szennyezett víz által okozott károk

A víz szennyeződései károsíthatják a szivattyút és a tar-tozékot.

A megelőzéshez a KÄRCHER saját gyártmányú vízszűrő használatát javasolja (külön tartozék, rendelési szám 4.730-059).

Csatlakoztatás a vízvezetékhez

FIGYELEM

Tömlőcsatlakozás az Aquastop-pal a készülék vízcsatlakozásánál

A szivattyú károsodása

Soha ne használjon Aquastop-pal rendelkező tömlőcsatlakozót a készülék vízcsatlakozásánál.

Használhat egy Aquastop-csatlakozót a vízcsapon.

1. Dugja a kerti tömlöt a vízcsatlakozáshoz szolgáló csatlakozóra.
2. Csatlakoztassa a kerti tömlöt a vízvezetékhez.
3. Nyissa meg teljesen a vízcsapot.

Ábra G

Víz kiszivattyúzása a nyitott tartályból

Ez a magasnyomású mosó a visszacsapó szelepes KÄRCHER-szívótömlővel (külön tartozék, rendelési sz.
2.643-100) felületi víz esővíztároló-hordókból vagy tavakból történő felszívására alkalmas (maximális felszívási magasság: lásd a Műszaki adatokfejezetben).
Szívóüzem esetén nincs szükség a vízcsatlakozáshoz szolgáló csatlakozóra.

1. A szívótömlöt töltse meg tiszta vízzel.

2. Csavarozza a szívótömlőt a készülék vízcsatlakozására és akassza egy vízforrásra (pl. esővíztárolóhordóra).

A készülék légtelenítése

1. Kapcsolja be a készüléket „I/ON”.
2. Oldja fel a magasnyomású pisztoly karjának reteszelését.
3. Nyomja meg a magasnyomású pisztoly karját. A készülék bekapcsol.
4. Járassa a készüléket maximum 2 percig, míg a víz buborékmentesen folyik ki a magasnyomású pisztolyból.
5. Engedje el a magasnyomású pisztoly karját.
6. Reteszelje a magasnyomású pisztoly karját.

Üzemeltetés

FIGYELEM

A szivattyú szárazon futása

A készülék károsodása

Ha a készülékben 2 percen belül nem épül fel a nyomás, kapcsolja le a készüléket, és a Segítség üzemzavarok esetén.

Magasnyomáson történő üzemeltetés

FIGYELEM

Fényezett vagy érzékeny felületek károsodása

A csekély szórás távolság vagy nem megfelelő szórócső választása esetén a felületek károsodhatnak. Tartson be legalább 30 cm-es szórás távolságot a fényezett felületek tisztítása során.
Ne tisztítson szennymaróval gumiabroncsot, lakkozott vagy érzékeny felületeket, pl. fát.

1. Dugjon be egy szórócsövet a magasnyomású pisztolyba, és rögzítse 90°-os elforgatással.

Ábra H

1. Kapcsolja be a készüléket („I/ON“).
2. Oldja fel a magasnyomású pisztoly karjának reteszelését.
3. Nyomja meg a magasnyomású pisztoly karját. A készülék bekapcsol.
4. Forgassa el a Vario Power szórószárat, amíg a nyomáskijelzőn meg nem jelenik a kívánt nyomásszint.

Tisztítószerrel együtt történő használat

⚠ VESZÉLY

A biztonsági adatlap figyelmen kívül hagyása

Súlyos egészségkárosodás a tisztítószer szakszerűtlen használata miatt

Vegye figyelembe a tisztítószergyártó biztonsági adatlapját, különös tekintettel a személyi védőfelszerelésre vonatkozó útmutatásokra.

Megjegyzés

A tisztítószert csak alacsony nyomás esetén lehet bekeverni.

Megjegyzés

A tisztítószerrel történő üzemeltetéshez egy Plug 'n' Clean tisztítószeres palackra van szükség. A KÁRC-HER tisztítószerek használatra készen megvásárolhatók Plug 'n' Clean tisztítószeres palackban.

1. Távolítsa el a Plug 'n' Clean tiszítószeres palack fedelét.
2. Nyomja a tiszítószeres palackot nyílásával lefelé a Plug 'n' Clean tiszítószer csatlakozásába. Ábra I
3. Alkalmazzon Vario Power szórócsövet.
4. Forgassa a fúvókát a „MIX” irányba, amíg a „MIX” felirat meg nem jelenik a nagynyomású pisztolyon. Üzem közben a tisztítószer oldat a vízsugárhoz adódik.

Ajánlott tisztítási módszer

1. A tisztítószert takarékosan szórja a száraz felületre és hagyja hatni (ne száradjon meg).
2. A feloldott szennyeződést mossa le a magasnyomású sugárral.

Tisztítószeres használat után

1. A Plug 'n' Clean tisztítószeres palackot húzza ki a tartójából, és zárja le a fedéllel.
2. Tároláshoz helyezze a tisztítószeres palackot a tartóba a fedéllel felfelé.
3. Öblítse át a készüléket kb. 30 másodpercig tiszta vízzel.

Az üzem megszakítása

1. Engedje el a magasnyomású pisztoly karját. Ha a kart elengedjük, a készülék ismét lekapcsol. A magasnyomás a rendszerben megmarad.
2. Reteszelje a magasnyomású pisztoly karját. Ábra J

3. Állítsa a szórócsöves magasnyomású pisztolyt parkoló pozícióba.

4. 5 percnél hosszabb munkaszünet esetén kapcsolja ki a készüléket („0/OFF“).

Az üzem befejezése

⚠VIGYÁZAT

Nyomás a rendszerben

Sérülésveszély a magasnyomáson szabályozatlanul ki- lépő víz miatt

A magasnyomású tömlőt csak akkor válassza le a magasnyomású pisztolyról vagy a készülékről, ha már nincs nyomás a rendszerben.

1. Engedje el a magasnyomású pisztoly karját.

2. Zárja el a vízcsapot.

3. Nyomja 30 másodpercig a magasnyomású pisztoly karját.

A rendszerben visszamaradt nyomás megszűnik.

1. Engedje el a magasnyomású pisztoly karját.

2. Reteszelje a magasnyomású pisztoly karját.

3. Válassza le a készüléket a vízellátásról.

4. Kapcsolja ki a készüléket „0/OFF”.

5. Húzza ki a hálózati dugaszcsatlakozót az aljzatból.

Szállítás

VIGYÁZAT

A súly figyelmen kívül hagyása

Sérülés és károsodás veszélye

Szállítás során ügyeljen a készülék súlyára.

A készülék hordozása

1. Emelje meg a készüléket a fogóknál, és így szállít-sa.

A készülék húzása

1. Húzza ki a szállító fogót hallható kattanásig.

2. A készüléket a szállító fogónál húzza.

A készülék szállítása járműveken

1. Fektetve szállítás előtt húzza ki a Plug 'n' Clean tisz-títószeres palackot a tartójából, és zárja le a fedéllel.

2. Biztosítsa ki a készüléket elcsúszás és felborulás el- len.

Tárolás

⚠VIGYÁZAT

A súly figyelmen kívül hagyása

Sérülés és károsodás veszélye

Raktározás során ügyeljen a készülék súlyára.

A készülék tárolása

1. A készüléket sík felületre kell leállítani.

2. Válassza le a szórócsövet a magasnyomású mosópisztolyról.

3. Nyomja meg a magasnyomású pisztoly leválasztógombját, és válassza le a magasnyomású tömlöt a magasnyomású pisztolyról.

FIGYELEM

A magasnyomású tömlő károsodása

A magasnyomású tömlő károsodása hibás forgásirány miatt

Feltekerésnél vegye figyelembe a tömlődob forgásirányát.

1. Tömlődobos készülékeknél: Forgassa a tömlődobot a kurbli segítségével az óramutató járásával ellentétes irányban és tekerje fel a magasnyomású tömlőt.

2. Tömlődob nélküli készülékeknél: Helyezze el a nagynyomású tömlőt a készüléken.

3. Helyezze a hálózati csatlakozó vezetéket és a tartozékot a készülékre.

Hosszabb raktározás előtt vegye figyelembe a kiegészítő tudnivalókat, lásd az alábbi fejezetet: Ápolás és karbantartás.

Fagyvédelem

FIGYELEM

Fagyveszély

A nem teljesen kiürített készülékek a fagy hatására tönkremehetnek.

Ürítse ki teljesen a készüléket és tartozékait.

Óvja a készüléket a fagytól.

Az alábbiaknak teljesülnie kell:

- A készülék le van választva a vízellátásról.

- A nagynyomású pisztoly le van választva a nagynyomású tömlőről.

1. Kapcsolja be a készüléket „I/ON”.

2. Legfeljebb egy percig várjon, amíg nem folyik ki több víz a magasnyomású tömlőből.

3. Kapcsolja ki a készüléket.

4. A készüléket és összes tartozékát fagymentes helyiségben tárolja.

Ápolás és karbantartás

⚠ VESZÉLY

Áramütés veszélye

Sérülésveszély áram alatt álló részek érintése miatt Kapcsolja ki a készüléket.

Húzza ki a hálózati dugaszt.

A készülék nem igényel karbantartást, tehát nem kell tervszerű karbantartást végeznie.

A vízcsatlakozás szitájának tisztítása

FIGYELEM

Sérült szita a vízcsatlakozásban

A készülék károsodhat a szennyezett víztől Ellenőrizze a szitát károsodások tekintetében a vízcsatlakozásba való behelyezés előtt.

Szükség esetén tisztítsa meg a vízcsatlakozásban lévő szitát.

1. Távolítsa el a csatlakozót a vízcsatlakozásból.

2. A szitát laposfogóval kell kihúzni.

3. Tişztítsa meg a szitát folyó víz alatt.

Ábra K

1. Helyezze be a szitát a vízcsatlakozásba.

Segítség üzemzavarok esetén

Az üzemzavarok gyakran egyszerű okokra vezethetők vissza, amelyeket az alábbi áttekintés segítségével a kezelő maga is könnyen elháríthat. Kétség esetén vagy az itt meg nem nevezett üzemzavarok esetén, kérjük, forduljon, a felhatalmazott ügyfélszolgálathoz.

⚠ VESZÉLY

Áramütés veszélye

Sérülésveszély áram alatt álló részek érintése miatt Kapcsolja ki a készüléket.

Húzza ki a hálózati dugaszt.

A készülék nem megy

1. Nyomja meg a magasnyomású pisztoly karját. A készülék bekapcsol.

2. Ellenőrizze, hogy az ismertető címkén megadott feszültség megegyezik az áramforrás feszültségével.

3. Ellenőrizze a hálózati csatlakozó vezetéket károsodások tekintetében.

4. Ha túlterheli a motort, és kiold a motorvédő kapcsoló:

a Kapcsolja ki a készüléket „0/OFF”.

b Hagyja lehülni a készüléket 1 órán keresztül.

c Kapcsolja be a készüléket („I/ON”), és helyezze ismét üzembe.

Ha az üzemzavar többször lép fel, ellenőriztesse a készüléket az ügyfélszolgálattal.

A készülék nem indul, a motor zúg

Gyenge villamos hálózat vagy hosszabbító kábel használata miatti feszültségesés

1. Bekapcsoláskor először a magasnyomású pisztoly karját nyomja meg, majd kapcsolja be a készüléket („l/ON”).

A készülék nem kerül nyomás alá

A vízbevitel túl kicsi

1. Nyissa meg teljesen a vízcsapot.

2. Ellenőrizze a vízbefolyás szállítási mennyiségét.

A vízcsatlakozás szitája szennyeződött.

1. A vízcsatlakozás szitáját laposfogóval kell kihúzni.

2. Tisztítsa meg a szitát folyó víz alatt.

A készülékben levegő van.

1. Légtelenítse a készüléket:

a A készüléket csatlakoztatott szórócső nélkül maximum 2 percre kapcsolja be.
b Nyomja meg a magasnyomású pisztolyt és várjon, amíg a víz buborékmentesen folyik ki a magasnyomású pisztolyból.
c Csatlakoztassa a szórócsövet.
d Szívóüzemben vegye figyelembe a maximális felszívási magasságot (lásd a ... Műszaki adatokfejezetben).

Erős nyomásingadozások

1. A magasnyomású fúvóka megtisztítása:

a Tüvel távolítsa el a szennyeződést a fúvókafuratból.
b A magasnyomású fúvókát elölröl öblítse ki vízzel.

1. Ellenőrizze a vízbefolyás mennyiségét.

A készülék tömítetlen

1. A készülék csekély tömítetlensége műszakilag indokolt. Erős tömítetlenség esetén keresse fel a hivatalos ügyfélszolgálatot.

Nem szívja fel a tisztítószert

1. Használja a Vario Power szórószárat és fordítsa azt „MIX” állásba.

2. Ellenőrizze, hogy a Plug 'n' Clean tisztítószer palack nyílásával lefelé a tiszítószer csatlakozásán helyezkedik-e el.

Garancia

Minden országban az illetékes értékesítő társaságunk által megadott garanciális feltételek vannak érvényben. A készüléknél felmerülő esetleges zavarokat a garanciaidön belül díjmentesen orvosoljuk, amennyiben anyag-, illetve gyártási hibáról van szó. Garanciális esetben kérjük, a számlával együtt forduljon kereskedőjéhez vagy a legközelebbi, arra jogosult ügyfélszolgálati irodához.

(A címet lásd a hátoldalon)

Műszaki adatok

	K 7 Power	Premium Power
Elektromos csatlakozás
Feszültség	V	230
Fázis ~ 1 1
Frekvencia Hz 50	50
Maximális megengedett hálózati impedancia		0,394 + j0,246
		0,394 + j0,246
Csatlakozási teljesítmény	kW	3,0 3,0
Védettség		IPX5
Érintésvédelmi osztály		I

	K 7 Power		Premium Power
Hálózati biztosíték (lassú kioldású)	A	16	16
Vízcsatlakozás
Hozzáfolyási nyomás (max.)	MPa	1,2 1,2
Hozzáfolyási hőmérséklet (max.)	°C	60	60
Hozzáfolyási mennyiség (min.)	l/min	12	12
Szívómagasság (max.)	m 0,5	0,5
A készülék teljesítményre vonatkozó adatai
Üzemi nyomás	MPa	15	15
Max. engedélyezett nyomás	MPa	18	18
Szállítási mennyiség, víz	l/min	9,2	9,2
Max. szállítási mennyiség	l/min	10	10
Szállítási mennyiség, tisztí- tószer		0,3 0,3
A magasnyomású pisztoly visszalökőereje	N	27	27
Méretek és súlyok
Jellemző üzemi súly	kg	19,1	19,5
Hosszúság	mm	458 459
Szélesség	mm	330 330
Magasság	mm	666 666
Az EN 60335-2-79 szerint meghatározott értékek
Kéz-kar-vibrációs érték	m/s^2	<2,5	<2,5
Bizonytalansági paraméter K	m/s^2	0,6 0,6
Zajszint L_pA	dB(A)	80	80
Bizonytalansági paraméter K_pA	dB(A)	3 3
L zajteljesítményszintWA+ K bizonytalansági paramé- terWA	dB(A)	96	96

A müszaki változtatások jogát fenntartjuk.

EU-megfelelőségi nyilatkozat

Ezúton kijelentjük, hogy az alább megjelölt gép tervezése és felépítése alapján, valamint az általunk forgalomba hozott kivitelben megfelel a vonatkozó EU-irányelvek alapvető biztonsági és egészségügyi követelményeinek. A gépen végzett, de velünk nem egyeztetett módosítás esetén jelen nyilatkozat érvényét veszti.

Termék: Magasnyomású mosó

Típus: 1.317-xxx

Vonatkozó EU-irányelvek

2000/14/EK

2014/30/EU irányelv

2006/42/EK (+2009/127/EK)

2011/65/EU irányelv

Alkalmazott harmonizált szabványok

EN 50581

EN 55014-1:2017

EN 55014-2: 2015

EN 60335-1

EN 60335-2-79

EN 61000-3-2: 2014

EN 61000-3-11: 2000

EN 62233: 2008

Alkalmazott megfelelőségértékelési eljárások

Zajteljesítményszint dB(A)

Mért: 93

Szavatolt: 96

Az aláírók az ügyvezetés megbízásából és teljeskörű meghatalmazásával cselekednek.

H. Jenner

Dokumentációs meghatalmazott:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Németország)

Tel.: [phone]

Fax: [phone]
