HASZNÁLATI ÚTMUTATÓ Airpower 200105 TY Güde

Tisztítás / Karbantartás

Kb. 2-4 órás használat után le kell üríteni a tartályban keletkezett kondenzvizet.

vényben lévő szabályokat kielégítő, megfelelő alakú, feszültségű és frekvenciájú csatlakozóba dugja be. Maximum 5 m hosszúságú hosszabbító zsinórt hasz

náljon és ennek keresztmetszete ne legyen kisebb 1.5

-nél. Nem tanácsos ettől eltérő hosszúságú vagy keresztmetszetű hosszabbító zsinórt, adaptert vagy multi csatlakozót használni. A berendezés üzembehelyezése előtt ellenőrizze, nincs-e megrongálva az elektromos kábel és/vagy a dugvilla. A veszélyeztetés elkerülése érdekében a megrongált hálózati kábelt a gyártó cserélje ki. Soha ne végezzen saját maga javításokat! Ügyeljen arra, hogy a kompresszor ne kerüljön érintkezésbe vízzel vagy más folyadékokkal, vigyáz

zon arra, hogy a kompresszorhoz csatlakoztatott gépekből kiáramló folyadék ne kerüljön a kompress- zorra, a gép feszültség alatt van ezért rövidzárlat vagy áramütés következhet be. Ne használja a gépet mezitláb, nedves kézzel vagy lábbal. Ne húzza ki a csatlakozó dugót és ne mozdítsa el a kompresszort a hálózati vezetéknél fogva. Figyelem: esetleges feszültség kimaradás esetén a feszültség visszaállásakor a kompresszor magától beindulhat.

• Csak azután használja a szivattyút, miután gyelmesen elolvasta és megértette a kezelési útmutatót. Tartsa be a biztonsági utasításokat. Viselkedjen gyelmesen harmadik személlyel szemben. Az esetben, ha a gép bekapcsolásával és kezelésével kapcsolatban kételyei támadnak, forduljon a szervizszolgálathoz. Őrízze meg a kézikönyvet azért, hogy a kompresszor használata előtt bárki elolvashassa azt. Rendeltetés szerinti használat A kompresszort kizárólag nyomáslevegő készitésére használható otthoni barkács mukához. – Tekintettel a műszaki adatokra és a biztonsági utasításra A gépben keletkező sűrített levegő nem alkalmas gyógyszerészeti, étkezési vagy kórházi felhasználásra és nem alkalmazható búvárpalac- kok töltésére. A kompresszort az annak megfelelő környezetben kell használni (jól szellőztethető helyiségben, melynek hőmérséklete +5°C és +40°C között van) nem szabad por, sav, gőz, robbanás -vagy gyulladásveszélyes gázok közelében használni. A készüléket kizárólag az alábbiakban leírtaknak megfelelően szabad használni. Ebben az utasításban foglalt általánosan érvényes előírások mellőzése következtében beállt károkért a gyártó nem felelős MAGYAR Műszaki Adatok Kompresszor AIRPOWER 200/10/5 TY Megrend.szám p. 5008

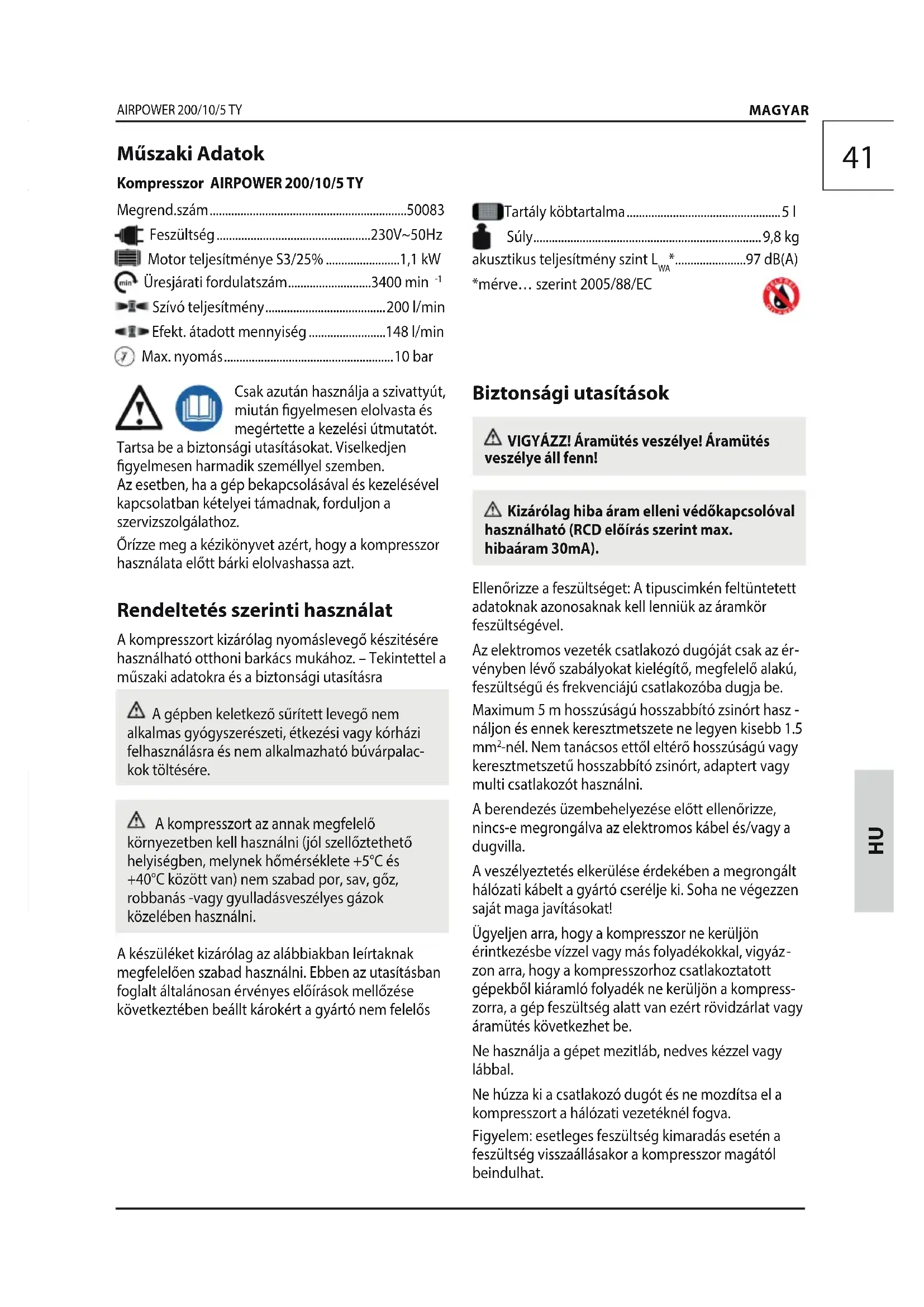

• 3 Feszültség p. 230
• V~50Hz Motor teljesítménye S3/25% p. 1
• ,1 kW Üresjárati fordulatszám min p. 3400

A sűrített levegő alkalmazása veszélyes lehet, ezért a kompresszor és a kiegészítő berendezések használata különleges gyelmet kíván. A készüléket nem használhatják olyan személyek (be

leértve a gyerekeket is), akik korlátozott testi, értelmi, vagy szellemi képességeik, vagy hiányzó tapasztalat, esetleg tudás következtében nem képesek a gépet kezelni, ha nincsenek biztonságukért felelős személy felügyelete alatt, vagy betartják e személy utasítását a gép kezelésével kapcsolatban. A gyermekeket felügyelni kell annak biztosítására, hogy ne játszanak a készülékkel. Ezeket a személyeket tartsa a géptől megfelelő biztonsági távolságban. Tilos a kompresszort felügyelet nélkül hagyni. Ne irányítsa a levegő-vagy folyadék sugarat szemé

lyek, állatok vagy a saját teste felé. A légáramlatot tilos testüregekbe irányítani, halálos balesetekhez vezethet! Ürítse ki a munkavégzésre kijelölt helyet. A kompresszort egy stabil felületre helyezve kell működtetni. A kompresszort kizárólag függőleges helyzetben használja. Vigyázz! A kompresszor t kizárólag az illetékes gumi

kerekekkel és gumiütközővel szabad használni. A kompresszorból kiáramló levegősugár által felvert por a szemébe kerülhet, ezért a gép működtetése közben védőszemüveg használata javasolt. A pneumatikus berendezések használatakor, lehetőség szerint, viseljen balesetvédelmi öltözéket. Mindig tartson legalább 4 méteres biztonsági távolsá

got a munkavégzésre kijelölt hely és a kompresszor között. Vigyázz! Nyitott gyorsösszekötés esetén a pneuma

tikus tömlő megcsap hatja! – A pneumatikus tömlőt tartsa biztonságosan! Mindig és kizárólag a fogantyúnál fogva mozdítsa el a kompresszort. A sűrített levegő különböző felhasználási területeken való alkalmazása (fújás, pneumatikus szerszámgé

pek, festés, mosás csak vízes alapú tisztítószerekkel, szögbelövés, stb.) megkívánja az egyes alkalmazási területekre vonatkozó specikus szabályok ismeretét és azok betartását. A légsűrítő egység anyagától és fordulatszámától függően az üzemelő és pihenő ciklusok aránya változhat, de a túlterhelés elkerülésére a pihenő ciklus hossza egy tízperces intervallumban mintegy 7-8 perc legyen, 2-3 perces üzemelés után, hogy az elektro

motor túlmelegedését megelőzze. Egyes típusoknál a motor hővédelemmel rendelkezik, amely a megadott hőmérséklet elérésekor automatikusan megszakítja az áramot, majd a hőmérséklet csökkenésekor újból engedi az üzemelést. Néhány típusnál a hővédelem gombját kézzel kell visszanyomni a motor lehűlése után. Vigyázz! A kompresszort tilos a dugvilla segítségével bekapcsolni, esetleg kikapcsolni. Minden esetben nyomja le a nyomáskapcsolót. Tilos a kompresszort éjjel bekapcsolva hagyni, komoly veszélyek forrása lehet. A munkaidő végén feltétlenül kapcsolja ki a bekapc

solót/kikapcsolót, engedje ki a légtartályt és kapcsolja ki a gépet az áramkörből. Figyelem: a le nem ürített kondenzvíz a tartály korrózióját okozhatja, csökkentve annak űrtartalmát és biztonságos használatát. A kondenzvíz eldobása az érvényben lévő törvények és a környezetvédelmi szabályok betartása mellett kell, hogy történjen, mivel környezetszennyező anyagról van szó. Védje a gépet a környezeti hatásoktól (eső, napsütés, köd, hó). Az esetben ha a kompresszort a szabadban kellene alkalmaznia, használat után mindig tegye azt egy fedett és zárt helyre. Eső esetén, vagy ha a meteorológiai feltételek nem megfelelőek, nem szabad a kompresszort a szabad

ban használni. Ne tartson gyúlékony anyagokat, nylont vagy egyéb szövetet a kompresszoron vagy annak közelében. Ne takarja le a levegőnyílásokat a kompresszoron. A kompresszort tilos járműre szerelni ipari használat érdekében, szakember által végzett jóváhagyás néllkül! Az esetben, ha a kompresszort ipari célokra akarja használni, első üzembehelyezés előtt ellenőriztesse szakemberrel. Az ellenőrzést a kezelő kérvényezi. (BetrSichV §§17 sz.25 szerint) (utasítás biztonságos használatra) Vigyázz! Az automatikus berendezésekbe feltétlenül riasztó berendezést kell beszerelni, pl. biztonsági berendezés rövidzárlat, a kompresszor áramkiesése, vagy hibás működése esetére (pl.takrmányszalag, stb.) A forgó vagy ütő levegővel hajtott szerszám mint behúzó, szegecselő, kapcsozó stb. megbizható működése végett a nyomáslevegőt kenőfejen vagy karbantartó egységen szűrőn keresztül illetve olajjal kell bevezetni. Festésnél minden esetben szűrött viz lecsapolót kell használni. MAGYAR43 AIRPOWER 200/10/5 TY

Az esetben, ha a berendezés hibás, a javítást kizárólag szakszerviz végezheti. Csak eredeti tartozékokat és eredeti pótalkatrészeket alkalmazzon! Ne tisztítsa a gépet és annak tartozékait oldósze

rekkel, gyúlékony vagy mérgező anyagokkal, csak egy megnedvesített rongyot használjon, miután ellenőrizte hogy a gép áramtalanítva van. Olaj nélkül Üzemeléséhez nem kell olajjal feltölteni Kizárólag rendszeresen karbantartott és kezelt gép lehet megbízható segédeszköz. Elégtelen karbantartás és kezelés előre nem látható balesetek

hez és sérülésekhez vezethet. Szükség esetén nézze meg a pótalkatrész listát a www.guede.com honlapon Jótállás A jótállás kizárólag az anyagi, vagy gyártási hibákból eredő elégtelenségekre vonatkozik. Reklamáció esetén fel kell mutatni az eredeti, a vásárláskor kapott, s a vásárlás dátumával ellátott iratot. A jótállás nem vonatkozik a géppel való szaktalan használat következtében bekövetkező hibákra, pl. a gép túlterhelése, erőszakos használata, vagy idegen tárgyakkal való megrongálódása.A használati utasítás mellőzése következményeire, szerelési és szokásos, normális elhasználódásra sem vonatkozik a jótállás. Szervíz Vannak kérdései? Reklamáció? Szüksége van pótalka- trészekre, vagy használati utasításra? Honlapunkon a www.guede.com címen szervíz terén gyorsan, bürökráciát kizárva segítségére leszünk. Kérem, segítsen, hogy segíthessünk. Hogy gépét reklamáció esetén identikálhassuk, szükségünk van a gyártási számra, a szortiment tételszámára és a gyártási évre. Ezek az adatok fel vannak tüntetve a tipus cimkén. Hogy mindig kéznél legyenek, kérem, jegyezze fel az lábbiakban. Gyártási szám: Megrendelési szám Gyártási év: Megfelelő pneumatkus szerszám kiválasztásához feltátlenül tudni kell a szerszám levegő szükségletét és a kompresszor efektiv levegő szolgáltatását (Pneumatikus szerszámok és tartozékokat a www. guede.com honlapon található) Követelmények a gép kezelőjére A gép kezelője használat előtt gyelmesen olvassa el ahasználati utasítást. Szakképesítés: A gép használatához, szakemberrel valófelvilágosításon kívül nem szükséges speciális szakképesítés. Minimális korhatár: A géppel kizárólag 16 éven felüliszemélyek dolgozhatnak. Kivételt képez a atalkorúakfoglalkoztatása szakképzés alatt az oktató felügyelete melletszakképzettség elsajátítása érdekében. Képzés: A gép használatához elegendő szakember felvilágosításaresp. a használati utasítással való me- gismerkedés. Speciálisképzés nem szükséges. Viselkedés kényszerhelyzetben Igyekezzen a balesetnek megfelelően elsősegélyt nyújtani,s minél hamarabb biztosítson be orvosi segítséget. Asebesültet nyugtassa meg, s védje további balesettől.Az esetleges balesetek miatt a munkahelyen, a DIN 13164norma követelménye sze- rint, mindig legyen kéznél,elsősegély nyújtáshoz, kézi patika. Amit, szükség esetén,a kézi patikából kivesz, azonnal pótolja vissza. Ha segítségre van szüksége, tüntesse fel az aláb- biadatokat:

1. A baleset színhelye

3. A sebesültek száma

4. A sebesülések típusa

Karbantartás A készüléken végzett bármilyen munka előtt mindig ki kell húzni a csatlakozó dugaszt a konektorból Működtesse üresben a tartozékot mindaddig amíg a tartályból kiürül a sűrített levegő. A szivattyút minden használat előtt vizuálisan ellenőrizze, elsősorban azt, hogy a hálózati kábel és csatlakozó dugasz ne legyen hibás. Biztositó szelep Ellenőrző funkció A készüléket nem szabad használni, ha meg van rongálva, vagy a biztonsági berendezések hibásak. MAGYAR44 AIRPOWER 200/10/5 TY

Szimbólumok Használat előtt olvassa el a használati utasítást!! A készüléken végzett bármilyen munka előtt mindig ki kell húzni a csatlakozódugas- zt a dugaszolóaljzatból. Viseljen védő szemüveget Hallásvédő eszköz használata ajánlott! Védje nedvesség ellen A gépet nem szabad esőnek kitenni. Tilos a kábelnél fogva húzni/szállítani Figyelmeztetés/vigyázz!! Figyelem, elektromos áram Vigyázz - forró felület! Figyelem, égető felületek! Automatikus beindulás veszélye Vigyázz! Elhajított tárgyak! Személyektől való távolság! Ügyeljen arra, hogy senki ne tartózkodjon a veszélyes területen Hibás és/vagy tönkrement villany, vagy elektromosgépeket át kell adni az illetékes hulladékgyűjtő telepre. Védje nedvesség ellen A csomagolást felállított helyzetben tartsa MAGYAR45 AIRPOWER 200/10/5 TY

Hiba elháritása Üzemzavar Okok Utasítás A kompresszor bekapcsolás után nem lép működésbei A légtartály nyomása nagyobb, mint a bekapcsoló nyomás A nyomást engedje ki a légtartály

ból úgy, hogy a nyomáskapcsoló automatikusan bekapcsolódjon. Hibás csatlakozás A csatlakozót ellenőriztesse sza

kemberrel. Hibás nyomáskapcsoló A nyomáskapcsolót cseréltesse ki szakemberrel (szervis Güde) Elkopott szénelektródok A szénelektródokat cserélje ki Kompresszor, mihelyt eléri a bekapcsoló nyomást, röviden beugrik, esetleg zúg, majd auto

matikusan kikapcsolódik. Az elektromos kábel túlságosan hosszú, vagy túlságosan kicsi a keresztmetszete Ellenőrizze az elektromos kábel hosszát és keresztmetszetét Kompresszor szünet nélkül működik A szívó szűrő erősen szennyezett A szívó szűrőt tisztítsa ki, vagy cserélje ki. A pneumatikus berendezés túlsá

gosan nagy mennyiségű levegőt fogyaszt. Ellenőrizze a pneumatikus berende- zés levegő fogyasztását; forduljon autorizált sűrített levegő árusítóhoz A kompresszor nincs tömítve A szivárgást lokalizálja és hozza a Güde servis tudomására Szivárgó pneumatikus tömlőrendszer Adja a Güde szerviz tudtára A víztelenítő szelep nyitva van, vagy hiányzik Zárja be resp. helyezzen be A kompresszor gyakran bekapc

solódik A légtartályban sok a kondenzát A kondenzátot engedje ki Kompresszor túlterhelt Biztosító szelep liheg A légtartály nyomása magas

abb, mint a beállított kikapcsoló nyomás A nyomáskapcsolót újra szabályo- ztatni/ki kell cseréltetni autorizált szakemberrel (Güde szerviz) A biztosító szelep hibás A biztosító szelepet cserélje ki, vagy forduljon a Güde szervizhez. Kompresszor túlságosan fel

melegszik Kevés a bevezetett levegő Biztosítsa be, hogy elegendő legyen a bevezetett és kiengedett levegő mennyisége (a faltól való minimális távolság 40 cm) A henger hűtőbordái ( a henger
