Airpower 200105 TY - Compressore Güde - Manuale utente e istruzioni gratuiti

MANUALE UTENTE Airpower 200105 TY Güde

ITALIANO Leggere attentamente le istruzioni per l'uso prima di mettere in funzione l'elettroutensile.

DATI TECNICI | USO IN CONFORMITA ALLA DESTINATIONE | ISTRUZIONI DI SICUREZZA | MANUTENZIONE | GARANZIA | DICHIARAZIONE DI CONFORMITA CE 21

Nederlandss

TECHNISCHE GEGEVENS | VOORGESCHREVEN GEBRUK VAN HET SYSTEEM | VEILIGHEIDSADVIEZEN | ONDERHOUD | GARANTIE | EG-CONFORMITEITVERKLARING 26

Cesky

TECHNICKÉ UDAJE | POUZITIV SOULADU S URÇENİM | BEZPECNOSTNI POKNYI
UDRŽBA | ZÁRUKA | PROHLASENI O SHODE EU 31

Slovensky

TECHNICK UDAJE | POUZITIE PODLA PREDPISOV | BEZPECNOTNE POKNYI | UDRZBA | ZARUKA | VYHLASENIE O ZHODE EU 36

Magyar

MUSZAKI ADATOK | RENDELTÉS SZEIRINTI HASZNÁLAT | BIZTONSAGI
UTASITÁSK | KARBANTARTÁS | JÖTÁLLÁS | AZONOSSAGINYILATKOZAT EU 41

EG-Konformitätserklärgung | EC-Declaration of Conformity | Déclaration de conformité CE | Dichiarazione di conformità CE | EG-Conformiteitverklaring | Prohläseni o shode EU | Vyhläsenie o zhode EU | Azonossagi nyilatkozat EU 46

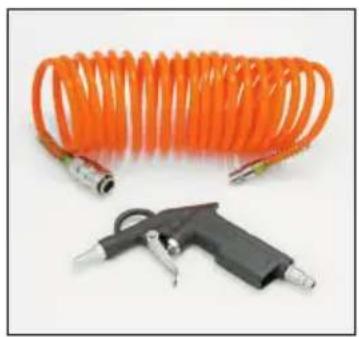

LIEFERUMFANG | DELIVERED ITEMS | ARTICLES DÉLIVRÉS | VOLUME DELLA FORNITURA | LEVERINGSOMVANG | OBJEM DODÁVKY | ROZSAH DODÁVKY | SZÁLLITÁSI TERJEDELEM

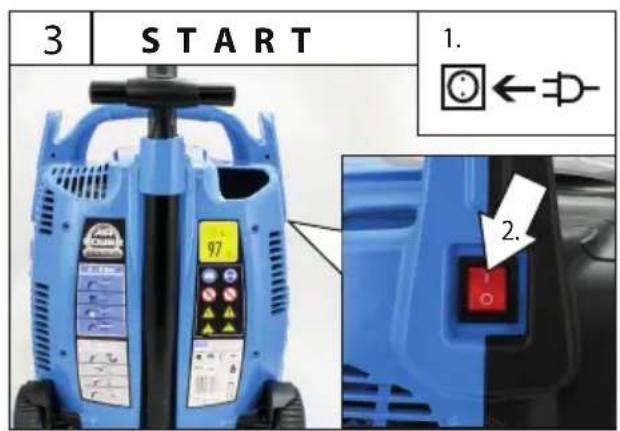

DE Inbetriebnahme
EN Starting-up the machine
FR mise en service
IT Messa in funzione
NL Inbedrijfstelling
CZ Uvedeni do provozu
SK Uvedenie do prevadzky
HU Üzembe helyezés

2

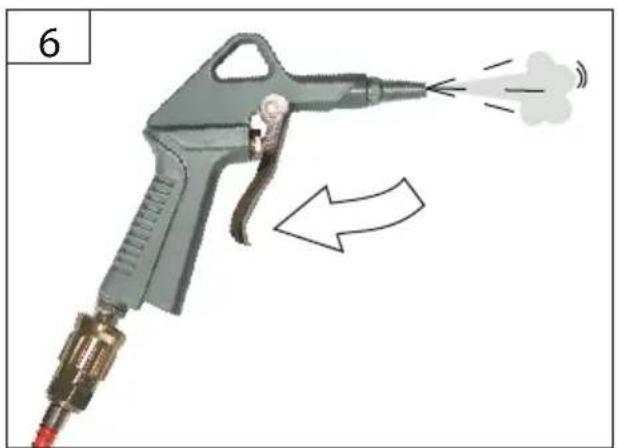

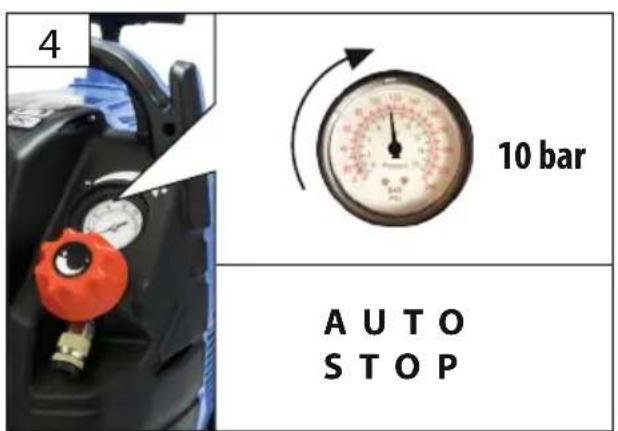

DE Betrieb
EN Operation
FR Fonctionnement
IT Esercizio
NL Gebruik
CZ Provoz
SK Prevadzka
HU Üzemeltetes

3

DE Reinigung/Wartung
EN Cleaning / Maintenance
FR Nettoyage/Entretien
IT Pulizia / Manutenzione
NL Schoonmaken/Onderhoud
CZ Čišění / Udržba
SK Cistenie/ Udrzba
HU Tisztlatas / Karbantartas

4

2

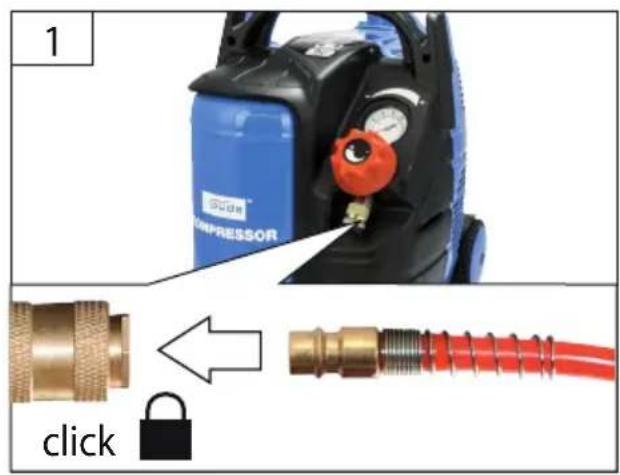

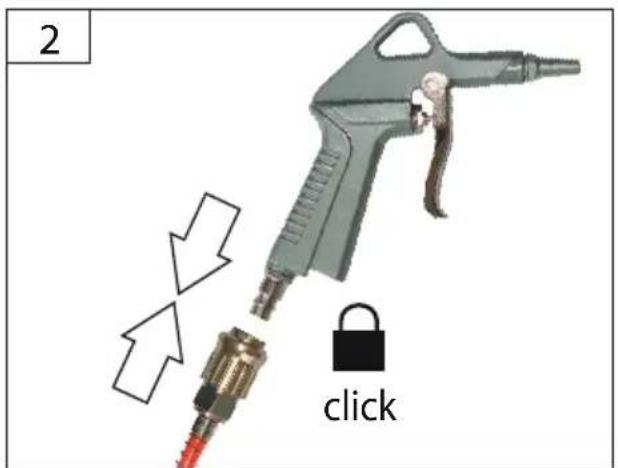

DE Inbetriebnahme
EN Starting-up the machine
FR mise en service
IT Messa in funzione
NL Inbedrijfstelling
CZ Uvedenidoprovozu
SK Uvedenie do prevadzky
HU Üzembe helyezés

A

B

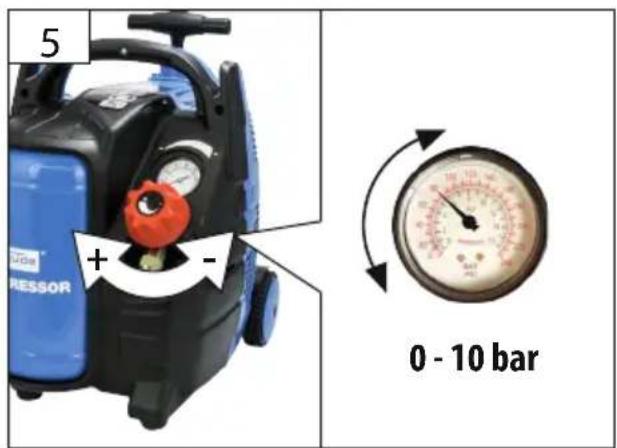

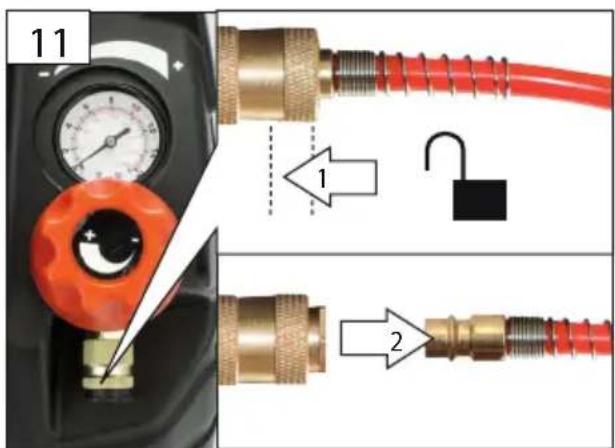

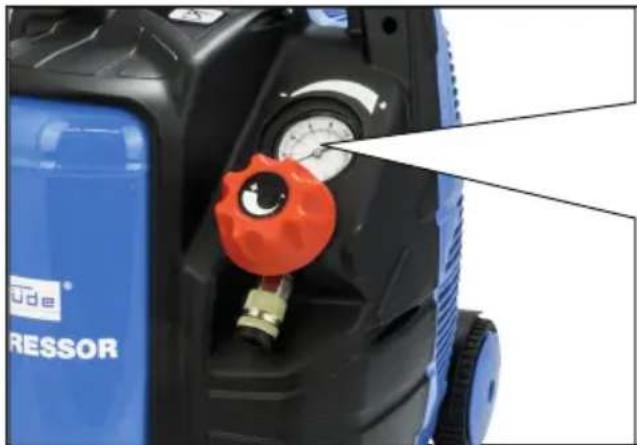

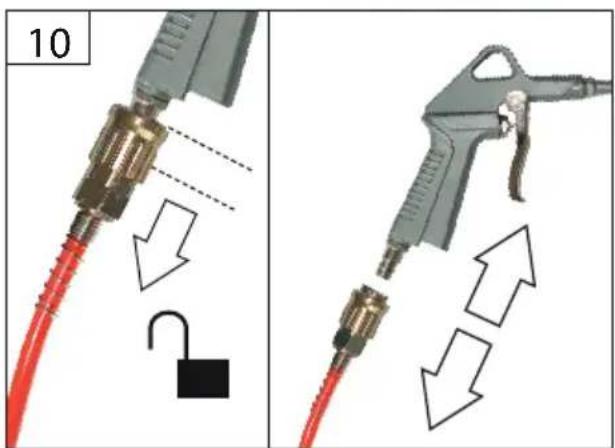

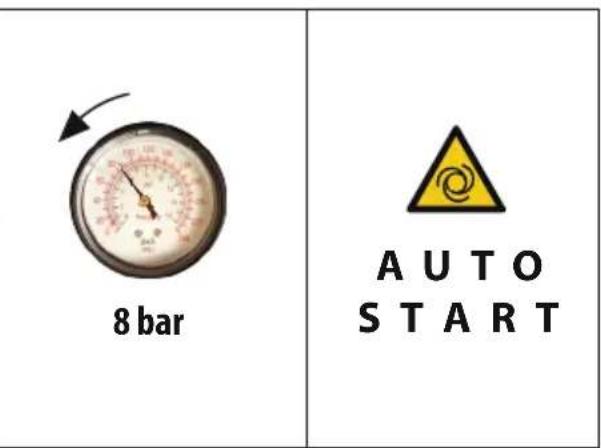

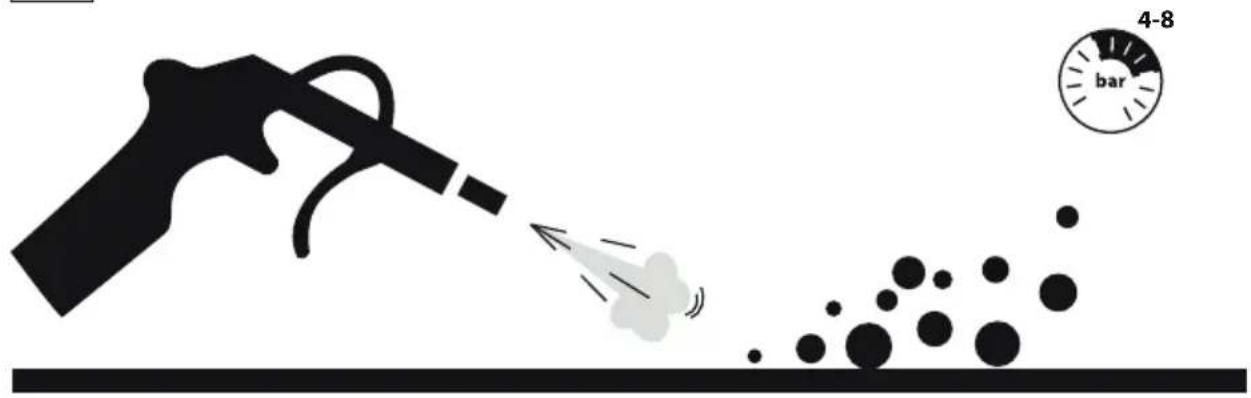

DE	Betrieb
EN	Operation
FR	Fonctionnement
IT	Esercizio
NL	Gebruik
CZ	Provoz
SK	Prevádzka
HU	Üzemeltetés

DE Reinigung/Wartung
EN Cleaning / Maintenance
FR Nettoyage/Entretien
IT Pulizia / Manutenzione
NL Schoonmaken/Onderhoud
CZ Čistění / Udržba
SK Cistenie/ Udrzba
HU Tisztlas/Karbantartas

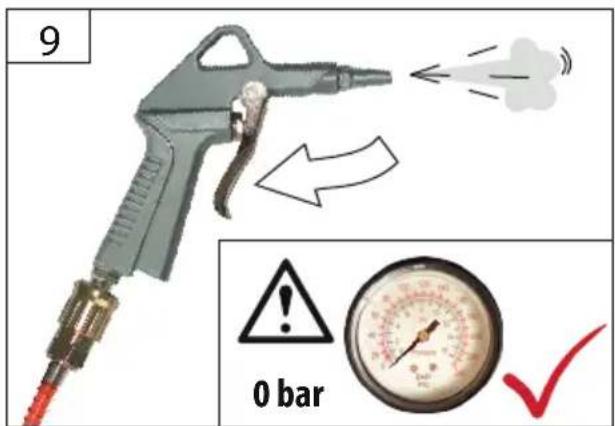

0 bar

2-4 h

DE Nach etwa 2-4 Betriebsstunden muss das Kondenswasser, das sich im Tank bildet, entleert werden.
EN After approx. 2-4 hours of use, the condensate that has formed must be drained from the receiver.
FRAprés environ 2-4 heures de fonctionnement, vidanger l'eau de condensation qui s'accumule dans le réservoir.
IT Dopo 2-4 ore circa di utilizzo occorre scaricare l'acqua di condensa che si forma dal serbatoio.
NL Na circa 2-4 uur gebruik moet het condenswater dat zich in de tank vormt afgetapt worden.
CZ Priblznpe 2-4 hodinach prace je tbreb vypustit kondenzovanou vodu, ktera se vytroila v nadri.
SK Priblizne po 2-4 hodinach pouzivania kompresora je treba vyprazdnit kondenzačnu vodu, ktorá sa vytvárav nadrži.

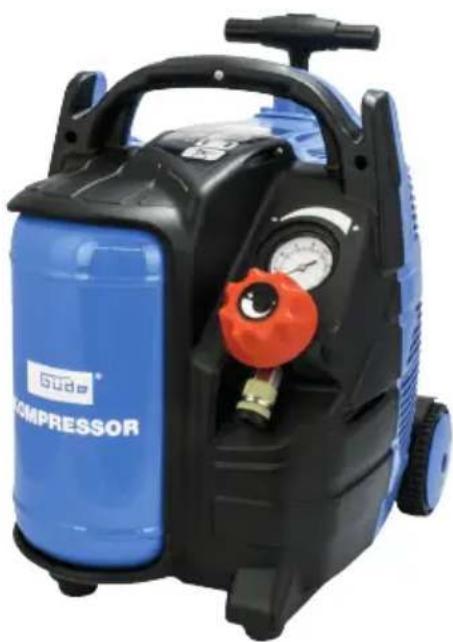

compressore AIRPOWER 200/10/5 TY

Cod.ord: 50083

Allacciamento. 230V~50Hz

Potenza del motore S3/25% 1,1 kW

Numero dei giri a vuoto. 3400 min

Potenza di aspirazione 200 l/min

Quantita effettiva fornita. 148 l/min

Quantità effettiva fornita. 10 bar

Usare I'apparecchio solo dopo aver letto con attenzione e capito le istruzioni per l'uso. Rispettare

tutelle istruzioni di sicurezza riportate nel Manuale.

Comportarsi con cura verso le altre personne.
In caso dei dubbi sul collegamento ed uso dell'apparecchio, rivolgersi cortesamente al CAT.

Conservare tutte la documentazione in modo che chiunque utilizzi il compressore possapreventiva.
mente consultarla.

Uso in conformità alla destinazione

Il compresore più essere utilizzato esclusivamente per la produzione di aria compressa ad uso domestico e per hobbisti. - Con riferimento ai dati tecnici ed alle istruzioni di sicurezza

L'aria compressa prodotta da questa macchina, eutilizzabile in Campo, alimentare o medaliero e non cui quod essere utilizzata per ampire bombole da immersione.

Il compressore deve essere utilizzato in bienti idonei (ben aerati, con temperatura biente compresa fra +5^ e +40^) e mai in sua, acidi, vapori, gas esplosivi o ammabili.

Questo impianto più essere utilizzato solo per lo scopo indicate. All'inadempimento delle istituzioni delle dirittive generalmente valide e delle istituzioni nel presente Manuale il costruttore non assume alcuna responsabilità dei dati.

Istruzioni di sicurezza

ATTENZIONE! La scossa elettrica! Esiste il chio dell'infortunio alla scossa elettrica!

Volume del serbatoio 51

Peso 9,8 kg

Potenza della rumorosità L_WA^* .97 dB(A)

*Misurato conf. 2005/88/EC

L'esercizio è ammesso solo con

I'interrettore di sicurezza alla corrente falsa (RCD max. corrente falsa 30mA

Controllare la tensione. Dati tecnici indicati sulla targhetta devono corrispondere alla tensione di rete.

Inserire la spina del cavo elettrico in una presa idonea per forma, tensione frequenza e conforme alle normative vigenti.

Utilizzare prolunghe del cavo elettrico di lunghezza massima di 5 metri e conzsche del cavo non inferiore a 1,5mm^2 . Si sconsiglia l'uso di prolunghe diverse per lunghezza e sezione nonché adattatori e prese multiple.

Prima di mettere in funzione l'apparecchio, contro-
lare che non sia danneggiato il cavo elettrico e/o la
presa

Per evitare i pericoli dell'infortunio, il cavo d'alimentazione danneggiato deve essere sostituito dal produttore. In nessun caso si dovranno effettuare riparazioni in proprio.

Non far entrare il compressore in contatto con l'acqua o altri liquidi, evitando inoltre con cura di non dirigere mai il getto di liquidi, spruzzati da utensili collegati al compressore, verso il compressore stesso: I'apparecchio è tensione e potrebbero verificarsi folgorazioni o cortocircuiti.

Non usare l'apparecchio a piedi nudi o con mani e piedi bagnati.

Non tirare il cavo di alimentazione per staccare la spina alla presa o per il compressore.

Attenzione: il compressore potrebbe ripartire in caso di black-out e successivo ripristino di tensione.

L'aria compressa è una forma di energia tenzialmente pericolosa, pertanto è cessario usare estrema cautela utilizzato il compressore e gli accessori.

Il presente apparecchio non è destinato all'uso da parte di persona (bambini compresi) con disponà fisiche, sensoriali o mentali limitate o con scarsa esperienza e scarso livello di conoscenza, salvo che vengano sorvegliate da una persona responsable per la loro sicurezza o che abbiano ricevute istruzioni da quest'ultima su come usare l'apparecchio.

I bambini dovrebbero essere sorvegliati per accertarsi che non giochino con l'apparecchio. Tenere sempre i bambini e le persone non adatte fuori la portata dell'apparecchio.

Maiutilizzareilcompressore sensa la sorveglianza.

Non dirigere mai il getto di aria/liquidi verso persona, animali o verso il corpo.

Mai soffiare negli orifizi ciò potrebbe provocare gli incidenti mortali!

Tenere sgombra l'area di lavoro.

Il compressore in funzione deve essere posizionato su un appoggio stabile.

Utilizzare il compressore unicamente in posizione verticale.

Attenzione! Il compressore più essere utilizzato solo con le ruote adatte e paraurti di gomma.

E consigliato l'uso di occhiali protettivi durante l'utilizzo per proteggere gli da corpi estranei sollevati dal getto di aria compressa.

Utilizzato gli accessori pneumatici indossare possibilmente abbigliamento.

Mantenere sempre una distanza di sicurezza di almeno 2 metri tra il e la zona di lavoro.

Attenzione! All'apertura del raccordo rapido potreste subire l'urto dal flessibile pneumatico! - Reggere il flessibile pneumatico.

Usare sempre e solo la maniglia per spostare il compressore.

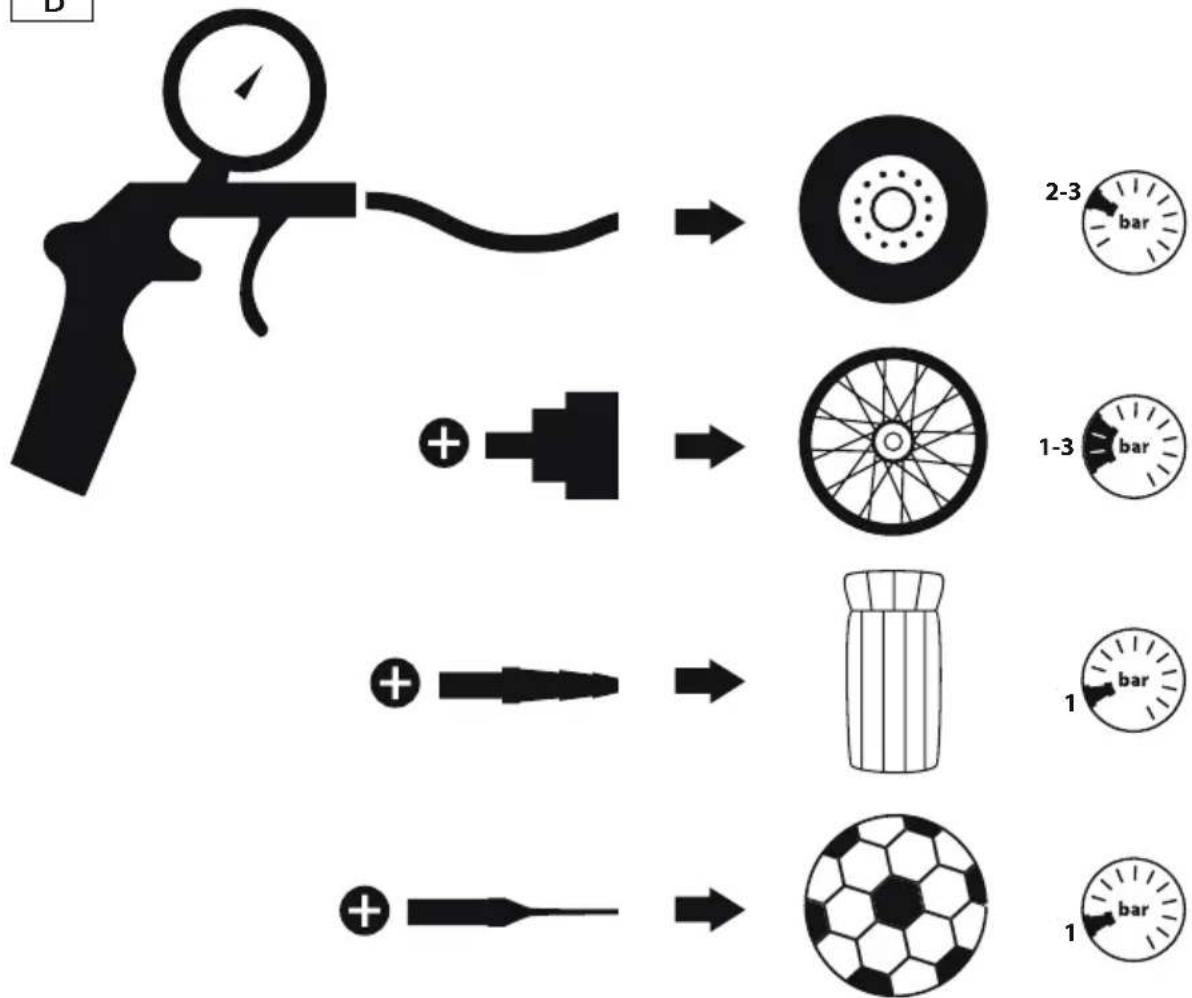

L'utilizzo dell'aria compressa nei diversi usi previsti (gonfiaggio, utensili pneumatici, verniciatura, lavaggio con detergenti solo a base acquosa, ecc.) comporta la conoscenza ed il rispetto delle norme previste nei singoli casi.

Questo compressore è costruito per funzionare con un rapporto di intermittenza specificato sulla targhetta dati tecnici, (ad esempio S3-15 significa 1,5 minuti di lavoro e 8,5 minuti di fermata) onde evitare unecessivo surriscaldamento del motore elettrico. Nel caso ciò si dovesse, interverrebbe la protezione termica di cui il motore è dotato interrompendo automaticamente la corrente elettrica quando la temperatura è troppo elevata. Al ritorno delle condizioni normali di temperatura il motore si riavvia automaticamente.

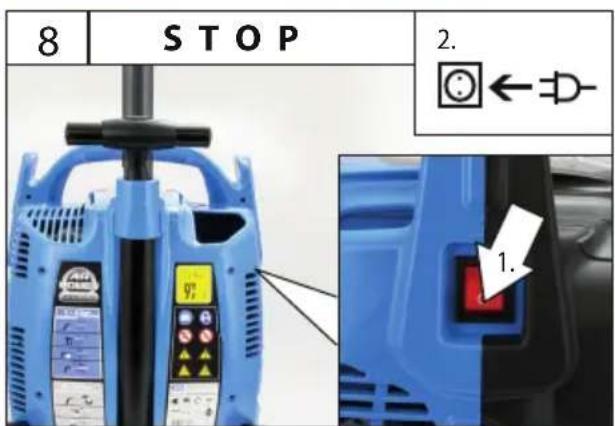

Attenzione! Mai accendere oppure spegnere il compressore tramite la spina. Premere sempre l'interruttore a pressione.

Non lasciare il compressore in marcia durante la notte perché può costituire la fonte del pericolo.

Alla fine del giorno di lavoro spegnerlo con ON/OFF, scaricare il polmone e sconnettere il compressore alla rete.

Attenzione: l'acqua che si condensa, se non scaricata, cui corredere il serbatoio, limitandone la capazità e preqiudicandone la sicurezza.

Lo SMALTIMENTO della condensa deve avvenire nel rispetto della tutela dell'ambiente e delle leggi in vigore, trattando di prodotto inquinante.

Non lasciare esesto l'apparecchio agli agenti atmoseferici (pioggia, sole, nebbia, neve).

Se questo compressore dovesse essere utilizzato in ambiente esterno, l'uso ricordarsi sempre di riporlo in un luogo coperto o chiuso.

Non utilizzare mai il compressore all'esterno in caso di pioggia o di metereologiche avverse.

Non posizionare oggetti infiammabili o oggetti in nylon e stoffa vicino e/o compressore.

Non coprite le presedaria sul compressore.

Il compressore non deve essere montato nel veicolo per uso industriale e alla segna eseguita dal professionista!

In caso che il compressore dovr è essere usato per gli scopi industriali occorre far controllaro prima dal professionista. Tal controllo è in cura dell'Esercente (secondo BetrSichV §§ 17 n. 25 Dirette sulla sicurezza dell'esercizio)

Attenzione! Al montaggio negli impianti automatici devono essere installati i dispositivi d'allarme e di sicurezza per caso di mancanza della corrente oppure il malfunzionamento e/o arresto del compressore. (es. linee di foraggiere)

Al fine di garantire un funzionamento perfetto ed affidabile dell'utensile pneumatico rotante e battente quali ad es. avvitatori battenti, chiodatrici o cucitrici, ecc., l'aria compressa delve passare necessariamente attraverso il lubrificatore o unità di manutenzione dove viene filtrata e ci vene aggiunto dell'olio.

In anni caso, per la verniciatura dovrebbe essere utilizzato uno separatore dell'acqua filtrata.

Nella scelta di giusto utensile pneumatico occorre assolutamente prendere in considerazione il consumo dell'aria dell'utensile e la quantità effettivement fornita dal compressore.

(Per utensili pneumatici ed accessori consultare il sito www.guede.com)

Requisiti all'operaatore

L'operaatore è obbligato, prima di usare la macchina, leggere attendamente il Manuale d'Uso.

Qualifica: Oltre le instruzioni dettagliate del professionista, per uso della macchina non è necessaria una qualifica speciale.

Età minima: Possono lavorare con l'apparecchio solo le personne che hanno raggiunto 16 anni.

L'eccezione rappresentslo sfruttamento dei minoren ni per lo scopo dell'addestramento professionale per raggiungere la pratica sotto controlo dell'istruttore. Istruzioni:L'uso dell'apparecchio richiede solo le adequate istruzioni del professionista rispettamente leggere il Manuale d'Uso.Non sono necessarie le istruzioni speciali.

Comportamento in caso d'emergenza

Applicare il pronto socorro relativo all'incidente e rivolgersi più rapidamente al medico qualificato. Proteggere il feritoagli ulteriori incidenti e tranquilizzarlo. Con riferimento alla DIN 13164, il luogo di lavoro deve essere sempre dotato della cassetta di pronto socorro per eventuali incidenti. Il materiale utilizzato deve essere aggiunto immediatamente.

In caso di richiesta del pronto socorro comunicare le seguenti informazioni:

1. Luogo dell'incidente
2. Tipo dell'incidente
   3.Numero dei feriti
3. Tipo della ferita

Manutenzione

Prima di eseguire i lavori di qualsiasi tipo sulla pompa sconnettere prima sempre la spina dalla presa di rete.

Utilizzare a vuoto l'accessorio collegato fino a che non rimanga più aria compressa nel serbatoio.

Prima di agli uso effettuare un controllo visivo ed accertarsi che la pompa, in particolare il cavo di rete e la spina, non siano danneggiati.

Valvola di sicurezza Verifica del funzionamento

In caso dei danni sulla pompa oppure sui dispositivi di sicurezza della stessa, la pompa non deve essere utilizzata..

In caso di apparecchio difettoso, la riparazione deve essere eseguita dal CAT.

Utilizzare solo gli accessori e ricambi originali.

Non pulire la macchina e i suoi componenti con

solventi, liquidi inflammabili o tossici. Impiegare solamente un panno umido.

Senza olio

Per il funzionamento non occorre rabboccare I'olio

Solo l'apparecchio periodicamente mantenuto e curato più essere un'auiante soddisfacente. La manutenzione e cura mancanti possono potareagli incidenti e ferite inaspettabili.

In caso di necessità consultare la lista dei ricambi sul除去 www.guede.com.

Garanzia

La garanzia include esclusivamente gli inconvenienti dovuti dal difetto del materiale oppure dal difetto alla produzione. Per la contestazione in garanzia occorre allegare l'originale del documento d'acquisto riportante la data di vendita.

La garanzia non include l'uso profano, es. sovracarico dell'apparecchio, manomissione, danni dall'intervento estero oppure dagli oggetti. La garanzia non include anche I'inosservanza del Manuale d'Uso, del montaggio e I'usura normale.

Servizio

Avete le domande tecniche? Contestazioni? Avete bisogno dei ricambi oppure del Manuale d'Uso? Sul nostro site http://www.guede.com/support, nel settore Servizio, Vi aiuteremo velocamente ed in via non burocratica. Ci dareste la mano, per favore, per poter aiutar Vi? Per poter identificare il Vostro apparecchio nel caso di contestazione abbiamo bisogno del numero di serie, cod. ord. e l'anno di produzione. Tutte questeindicazioni troverete sulla targhetta della macchina. Per avererequesti dati sempre disponibili, indicarli qui sotto, per favore:

N^ serie:

Cod.ord.:

Anno di produzione:

Simboli

Prima dell'uso leggere il Manuale d'Uso!

Prima di eseguire lavori di qualsiastipo sull'apparecchio levare sempre la spina alla presa di corrente.

Utilizzare gli occhiali di protezione! Utilizzare le protezioni dell'udito!

Proteggere all'umidità
Non esporre la macchina alla pioggia.

E' Vietato tirare il cavo / trasporto sul cavo

Avviso/attenzione!

Attenzione corrente elettrica

Attenzione - superficie calda! Pericolo di scottature!

Pericolo avviamo automatico

Avviso agli oggetti lanciati

Distanza delle personi! Attendersi a che non stia nessuno nella zona pericolosa.

Gli appearecchi elettrici/elettronici difettosi e/o da smaltire devono essere consegnati ai centri autorizzati.

Proteggere all'umidita

L'imballo deve essere rivolto verso alto

Rimozione del difetto

Guasto Causa Provedimenti
Il compressore in accensione non parte	La pressione nel polmone supera la pressione d'accensione.	Scaricare la pressione dal polmone in modo che il contattore a pressione si attiva automaticamente
	Alimentazione difettosa L'alimentazione della corrente far controllare alla persona adatta
	Contattore a pressione difettoso Far aggistiare/sostituire la valvola di sicurezza alla persona autorizzata (CAT Güde)
	Carboncini ESAusti Cambiare i carboncini
Raggiunta la pressione d'accensione, il compressore par- te per tempo breve / ronza e poi si spegne automaticamente	Il cavo d'alimentazione troppo lun- go oppure con la sezione troppo piccola.	Controllare la lunghezza e la sezione del cavo elettrico
Compressore marcia continua- mente	Filtro d'aspirazione troppo sporco Pulire il filtrlo d'aspirazione oppure sostituirlo
	L'attrezzo pneumatico ha il consu- mo dell'aria troppo alto	Controllare il consumo d'aria dell'attrezzo pneumatico; rivolgersi al venditore autorizzato
	Perdite sul compressore Localizzare le perdite ed informare CAT Güde
	Tubazione pneumatica non tiene Informare CAT Güde
	Aperta la valvola di scarico oppure mance	Chiudere / montare
Compressore s'accende spesso Troppa condensa nel polmone Scaricare la condensa
			Compressore sovraccaricato
Scarica la valvola di sicurezza La pressione nel polmone supera la pressione di spegnimento impostata	Far aggustare/sostituire la valvola di sicurezza alla persona autorizzata (CAT Güde)
	Valvola di sicurezza difettosa Sostituire la valvola di sicurezza oppure rivolgersi al CAT Güde
Compressore si scalda troppo Non è sufficiente l'aria d'alimentazione	Assicurare che sua garantito l'afflusso e deflusso sufficiente dell'aria (distanza minima dal muro 40 cm)
	Le alette di raffreddamento sul cilindro (testa del cilindro) sono sporche	Pulire le alette di raffreddamento sul cilindro (testa del cilindro)
	Periodo dell'uso troppo lungo Spagnere il compressore
Compressore surriscaldato e spegne	Compressore sovraccaricato	Informare CAT Güde
	Compressore difettoso	Informare CAT Güde
	Compressore in sottotensione Informare CAT Güde
	Temperatura dell'ambiente 35°C

Technische Gegevens

Compressor AIRPOWER 200/10/5 TY

Articlel-Nr. 50083

Aansluting. 230V\~50Hz

Motorvermogen S3/25%. 1,1 kW

Traduzione della dichiarazione di conformità CE

Dichiariamo con il presente nei, che la concezione e costruzione degli apparecchi elencati, nelle realizzazioni che stiamo introducendo alla vendita, sono conforme ai requisiti principali delle direttive CE sulla sicurezza ed igiene.

Nel caso della modifica dell'apparecchio da moi non autorizzata, la presente dichiarazione perde la propria validità.
