Termék típusa	HDMI kapcsoló
Márka	Nedis
Modell	VSWI3455BK
Méretek (sz x m x mé)	80 x 55 x 18 mm
Súly	Körülbelül 50 g
Támogatott felbontások	Akár 2160p (30 Hz), 1080p (60 Hz), 1080i, 720p, 576p, 480p
Videó sávszélesség	3,4 Gb/s / 340 MHz
Bemenetek száma	3 (modelltől függően, lásd a kézikönyvet)
Kimenet	1 x HDMI
Tápellátás	HDMI-n keresztül táplált (külső táp nélkül)
Fő funkciók	HDMI források közötti váltás gombbal
Üzemi hőmérséklet	0 °C és 70 °C között
Üzemi páratartalom	10 - 85 % RH
Tárolási hőmérséklet	-10 °C és 80 °C között
Karbantartás és tisztítás	Törölje le száraz, szöszmentes ruhával. Ne használjon folyadékokat.
Biztonság	Ne tegye ki víznek, ne nyissa ki, száraz környezetben használja.
Alkatrészek és javíthatóság	Nem javítható a felhasználó által. Lépjen kapcsolatba szakképzett technikussal.
Általános információk	Kizárólag beltéri, nem professzionális használatra.

Gyakran ismételt kérdések - VSWI3455BK NEDIS

Hogyan csatlakoztassam a Nedis VSWI3455BK HDMI kapcsolót?

Csatlakoztassa HDMI forrásait (pl. konzol, set-top box) a bemenetekre, majd kösse össze a kimenetet a TV-jével vagy projektorával. Nincs szükség külső tápellátásra.

Hogyan válthatok a források között?

Nyomja meg a kapcsolón található választógombot az egyik bemenetről a másikra váltáshoz.

Milyen felbontások támogatottak?

A kapcsoló akár 2160p-t 30 Hz-en és 1080p-t 60 Hz-en, valamint 1080i, 720p, 576p és 480p felbontásokat támogat.

Szükséges-e külső tápellátás a kapcsolóhoz?

Nem, közvetlenül a TV vagy projektor HDMI kimenetéről kap áramot.

Használhatom játékkonzollal?

Igen, kompatibilis a legtöbb HDMI konzollal, mint PlayStation, Xbox vagy Nintendo Switch.

Támogatja a kapcsoló a hangot?

Igen, a hangjel HDMI-n keresztül kerül továbbításra, kompatibilis a szabványos hangformátumokkal.

Mit tegyek, ha nem jelenik meg kép?

Ellenőrizze a HDMI csatlakozásokat, győződjön meg arról, hogy a forrás be van kapcsolva, és nyomja meg a gombot a bemenet váltásához.

Használhatok 5 méternél hosszabb HDMI kábeleket?

Javasolt minőségi és megfelelő hosszúságú (≤ 5 m) kábelek használata a jelvesztés elkerülése érdekében.

Kompatibilis a kapcsoló a HDCP-vel?

Igen, támogatja a HDCP-t a védett tartalmakhoz.

Hol találom a teljes kézikönyvet?

Töltse le a részletes kézikönyvet a ned.is/vswi3455bk oldalról.

HASZNÁLATI ÚTMUTATÓ VSWI3455BK NEDIS

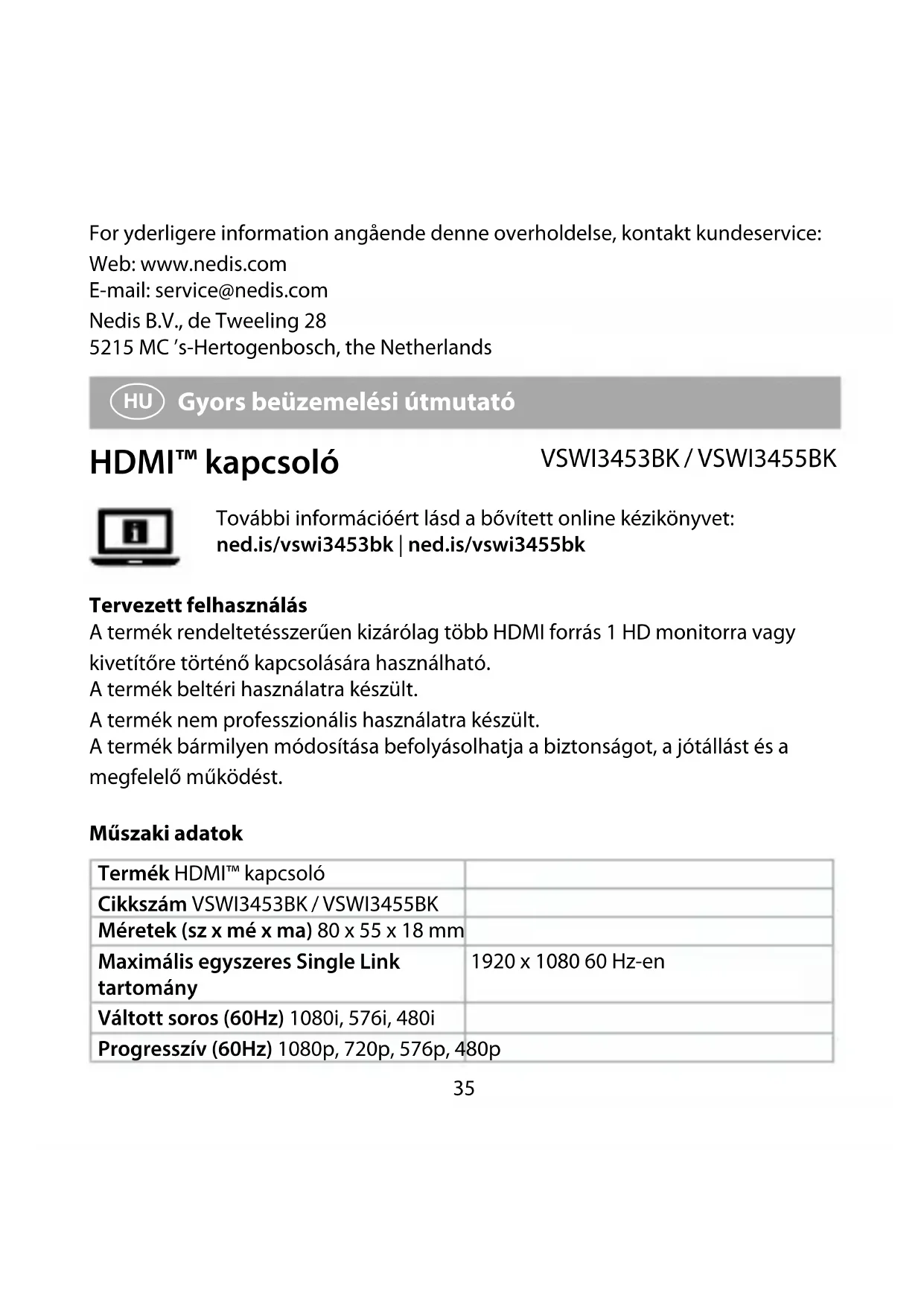

HU Gyors beüzemelési útmutató 35

Gyors beüzemelési útmutató

HDMI™ kapcsoló

VSWI3453BK / VSWI3455BK

További információért lásd a bővített online kézikönyvet: ned.is/vswi3453bk | ned.is/vswi3455bk

Tervezett felhasználás

A termék rendeltetésszerűen kizárólag több HDMI forrás 1 HD monitorra vagy kivetítőre történő kapcsolására használható.

A termék beltéri használatra készült.

A termék nem professzionális használatra készült.

A termék bármilyen módosítása befolyásolhatja a biztonságot, a jótállást és a megfelelő működést.

Müszaki adatok

Termék HDMITM kapcsoló
Cikkszám VSWI3453BK / VSWI3455BK
Méretek (sz x mé x ma) 80 x 55 x 18 mm
Maximális egyszeres Single Link tartomány	1920 x 1080 60 Hz-en
Váltott soros (60Hz) 1080i, 576i, 480i
Progresszív (60Hz) 1080p, 720p, 576p, 480p
Progresszív (30Hz) 2160p
Bemeneti DDC jel 5 V p-p (TTL)
Video kimenet HDMI
Videó sávszélesség 3,4 Gb/s / 340 MHz
Üzemi hőmérséklet -0–70 °C
Üzemi páratartalom 10–85% r. p. (páralecsapódás nélkül)
Tárolási hőmérséklet -10–80 °C
Tárolási páratartalom 5–90% r. p. (páralecsapódás nélkül)

Fő alkatrészek (A kép)

HDMI™ kapcsoló

Select gomb

Biztonsági utasítások

YELMEZTETÉS

• Ügyeljen arra, hogy a termék telepítése vagy használata előtt figyelmesen elolvasta és megértette az ebben a dokumentumban található információkat. Tartsa meg a dokumentumot, hogy később is fel tudja lapozni.
• A terméket csak az ebben a kézikönyvben leírt módon használja.
• Ne használja a terméket, ha valamelyik része sérült vagy hibás. A sérült vagy meghibásodott terméket azonnal cserélje ki.
• Ne ejtse le a terméket és kerülje az ütődést.
• Óvja a terméket víztől vagy nedvességtől.
• Ne a kábelnél fogva válassza le a terméket a hálózati csatlakozóaljzatról. Mindig a csatlakozót fogja meg, és úgy húzza ki.
• Csak száraz kézzel érjen a termékhez. Ha nedves kézzel ér hozzá, áramütést szenvedhet.
• Ne nyissa ki a terméket.
• Ezt a terméket csak szakképzett technikus szervizelheti az áramütés kockázatának csökkentése érdekében.

A termék beüzemelése

A csatlakoztatás áttekintését lásd a B, C képen.

A termék használata

A bemenetek között átválthat az A 2 gomb megnyomásával.

Megfelelőségi nyilatkozat

A gyártó Nedis B.V. nevében kijelentjük, hogy a Nedis ^® márkájú, Kínában gyártott VSWI3453BK / VSWI3455BK terméket az összes vonatkozó CE szabvány és előírás szerint bevizsgáltuk, és a termék minden vizsgálaton sikeresen megfelelt. Ez magában foglalja – nem kizárólagos jelleggel – a rádióberendezésekről szóló 2014/53/EU irányelvet.

A teljes megfelelőségi nyilatkozat (és ha van, akkor a biztonsági adatlap) a: webshop.nedis.hu/VSWI3453BK#support webshop.nedis.hu/VSWI3455BK#support

A megfelelőséggel kapcsolatos további információkért hívja az ügyfélszolgálatot: Web: www.nedis.com

E-mail: [e-mail]

Nedis B.V., de Tweeling 28

5215 MC 's-Hertogenbosch, Hollandia
