VSWI3455BK - Schalter NEDIS - Kostenlose Bedienungsanleitung

Produkttyp	HDMI-Switch
Marke	Nedis
Modell	VSWI3455BK
Abmessungen (B x H x T)	80 x 55 x 18 mm
Gewicht	Ca. 50 g
Unterstützte Auflösungen	Bis zu 2160p (30 Hz), 1080p (60 Hz), 1080i, 720p, 576p, 480p
Video-Bandbreite	3,4 Gb/s / 340 MHz
Anzahl der Eingänge	3 (je nach Modell, siehe Handbuch)
Ausgang	1 x HDMI
Stromversorgung	Über HDMI gespeist (ohne externes Netzteil)
Hauptfunktionen	Umschaltung zwischen HDMI-Quellen per Knopfdruck
Betriebstemperatur	0 °C bis 70 °C
Betriebsfeuchtigkeit	10 - 85 % rF
Lagertemperatur	-10 °C bis 80 °C
Pflege und Reinigung	Mit einem trockenen, fusselfreien Tuch abwischen. Keine Flüssigkeiten verwenden.
Sicherheit	Nicht Wasser aussetzen, nicht öffnen, in trockener Umgebung verwenden.
Ersatzteile und Reparierbarkeit	Nicht vom Benutzer reparierbar. Wenden Sie sich an einen qualifizierten Techniker.
Allgemeine Informationen	Nur für den Innenbereich, nicht gewerblich.

Häufig gestellte Fragen - VSWI3455BK NEDIS

Wie schließe ich den HDMI-Switch Nedis VSWI3455BK an?

Schließen Sie Ihre HDMI-Quellen (z.B. Konsole, Receiver) an die Eingänge an und verbinden Sie den Ausgang mit Ihrem Fernseher oder Projektor. Kein externes Netzteil erforderlich.

Wie schalte ich zwischen den Quellen um?

Drücken Sie die Auswahltaste am Switch, um zwischen den Eingängen zu wechseln.

Welche Auflösungen werden unterstützt?

Der Switch unterstützt bis zu 2160p bei 30 Hz und 1080p bei 60 Hz sowie 1080i, 720p, 576p und 480p.

Benötigt der Switch ein externes Netzteil?

Nein, er wird direkt über den HDMI-Ausgang des Fernsehers oder Projektors mit Strom versorgt.

Kann ich ihn mit einer Spielkonsole verwenden?

Ja, er ist mit den meisten HDMI-Konsolen wie PlayStation, Xbox oder Nintendo Switch kompatibel.

Unterstützt der Switch Audio?

Ja, das Audiosignal wird über HDMI übertragen und ist mit Standard-Audioformaten kompatibel.

Was tun, wenn kein Bild angezeigt wird?

Überprüfen Sie die HDMI-Verbindungen, stellen Sie sicher, dass die Quelle eingeschaltet ist, und drücken Sie die Taste, um den Eingang zu wechseln.

Kann ich HDMI-Kabel länger als 5 Meter verwenden?

Es wird empfohlen, hochwertige Kabel mit geeigneter Länge (≤ 5 m) zu verwenden, um Signalverluste zu vermeiden.

Ist der Switch mit HDCP kompatibel?

Ja, er unterstützt HDCP für geschützte Inhalte.

Wo finde ich das vollständige Handbuch?

Laden Sie das ausführliche Handbuch auf der Website ned.is/vswi3455bk herunter.

BEDIENUNGSANLEITUNG VSWI3455BK NEDIS

Weitere Informationen finden Sie in der erweiterten Anleitung online: ned.is/vswi3453bk | ned.is/vswi3455bk

Bestimmungsgemäße Verwendung

Dieses Produkt ist exklusiv zum Umschalten mehrerer HDMI-Quellen auf 1 HD-Bildschirm oder Projektor gedacht.

Das Produkt ist nur zur Verwendung innerhalb von Gebäuden gedacht.

Das Produkt ist nicht für den professionellen Einsatz gedacht.

Jegliche Modifikation des Produkts kann Folgen für die Sicherheit, Garantie und ordnungsgemäße Funktionalität haben.

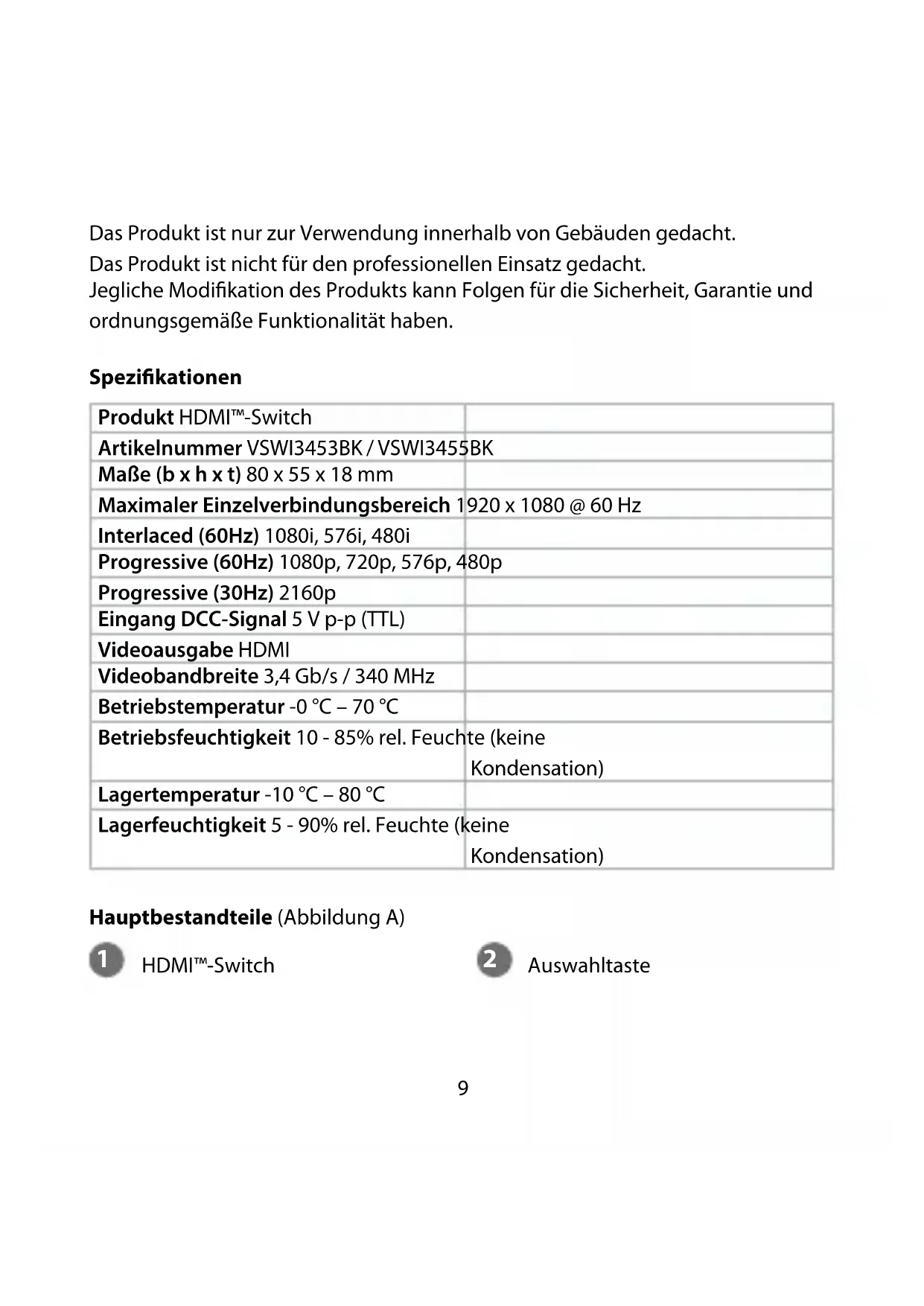

Spezifikationen

Produkt HDMITM-Switch
Artikelnummer VSWI3453BK / VSWI3455BK
Maße (b x h x t) 80 x 55 x 18 mm
Maximaler Einzelverbindungsbereich 1920 x 1080 @ 60 Hz
Interlaced (60Hz) 1080i, 576i, 480i
Progressive (60Hz) 1080p, 720p, 576p, 480p
Progressive (30Hz) 2160p
Eingang DCC-Signal 5 V p-p (TTL)
Videoausgabe HDMI
Videobandbreite 3,4 Gb/s / 340 MHz
Betriebstemperatur -0 °C – 70 °C
Betriebsfeuchtigkeit 10 - 85% rel. Feuchte (keine Kondensation)
Lagertemperatur -10 °C – 80 °C
Lagerfeuchtigkeit 5 - 90% rel. Feuchte (keine Kondensation)

Hauptbestandteile (Abbildung A)

HDMI™-Switch

Auswahltaste

Sicherheitshinweise

WARNUNG

• Vergewissern Sie sich, dass Sie die Anweisungen in diesem Dokument vollständig gelesen und verstanden haben, bevor Sie das Produkt installieren oder verwenden. Heben Sie dieses Dokument zum späteren Nachschlagen auf.
• Verwenden Sie das Produkt nur wie in dieser Anleitung beschrieben.
• Verwenden Sie das Produkt nicht, wenn ein Teil beschädigt ist oder es einen Mangel aufweist. Ersetzen Sie ein beschädigtes oder defektes Produkt unverzüglich.
• Lassen Sie das Produkt nicht herunterfallen und vermeiden Sie Kollisionen.
• Setzen Sie das Produkt keinem Wasser oder Feuchtigkeit aus.
• Trennen Sie das Produkt niemals von der Stromversorgung, indem Sie am Kabel ziehen. Halten Sie immer den Verbindungsstecker fest und ziehen Sie daran.
• Fassen Sie das Produkt nur mit trockenen Händen an. Hantieren mit nassen Händen kann einen elektrischen Schlag verursachen.
• Öffnen Sie das Produkt nicht.
• Dieses Produkt darf nur von einem ausgebildeten Techniker gewartet werden, um die Gefahr eines Stromschlags zu reduzieren.

Installation des Produkts

Siehe Abbildung B, C für eine Verbindungsübersicht.

Verwenden des Produkts

Drücken Sie A 2, um zwischen den Eingang umzuschalten.

Konformitätserklärung

Wir, Nedis B.V., erklären als Hersteller, dass das Produkt VSWI3453BK / VSWI3455BK unserer Marke Nedis ^® , produziert in China, nach allen geltenden CE-Standards und Vorschriften getestet wurde und alle diese Tests erfolgreich bestanden hat. Dies gilt unter anderem auch für die Richtlinie RED 2014/53/EU.

Die vollständige Konformitätserklärung (und das Sicherheitsdatenblatt, falls zutreffend) steht zum Download zur Verfügung unter: webshop.nedis.de/VSWI3453BK#support webshop.nedis.de/VSWI3455BK#support

Weiterführende Informationen zur Compliance erhalten Sie über den Kundenservice:

Web: www.nedis.com

E-Mail: [e-mail]

Nedis B.V., de Tweeling 28

5215 MC 's-Hertogenbosch, Niederlande
