VSWI3455BK - Interruptor NEDIS - Manual de uso y guía de instrucciones gratis

Tipo de producto	Conmutador HDMI
Marca	Nedis
Modelo	VSWI3455BK
Dimensiones (l x a x p)	80 x 55 x 18 mm
Peso	Aproximadamente 50 g
Resoluciones compatibles	Hasta 2160p (30 Hz), 1080p (60 Hz), 1080i, 720p, 576p, 480p
Ancho de banda de vídeo	3,4 Gb/s / 340 MHz
Número de entradas	3 (según el modelo, consulte el manual)
Salida	1 x HDMI
Alimentación	Alimentado por HDMI (sin alimentación externa)
Funciones principales	Conmutación entre fuentes HDMI mediante un botón
Temperatura de funcionamiento	0 °C a 70 °C
Humedad de funcionamiento	10 - 85 % HR
Temperatura de almacenamiento	-10 °C a 80 °C
Mantenimiento y limpieza	Limpie con un paño seco y que no suelte pelusa. No use líquidos.
Seguridad	No exponer al agua, no abrir, utilizar en un ambiente seco.
Piezas de repuesto y reparabilidad	No reparable por el usuario. Contacte a un técnico calificado.
Información general	Uso interior solamente, no profesional.

Preguntas frecuentes - VSWI3455BK NEDIS

¿Cómo conectar el conmutador HDMI Nedis VSWI3455BK?

Conecte sus fuentes HDMI (ej: consola, decodificador) a las entradas, luego enlace la salida a su televisor o proyector. No necesita alimentación externa.

¿Cómo cambiar entre las fuentes?

Presione el botón de selección ubicado en el conmutador para pasar de una entrada a otra.

¿Qué resoluciones son compatibles?

El conmutador soporta hasta 2160p a 30 Hz y 1080p a 60 Hz, así como 1080i, 720p, 576p y 480p.

¿El conmutador necesita una alimentación externa?

No, se alimenta directamente de la salida HDMI del televisor o proyector.

¿Puedo usarlo con una consola de juegos?

Sí, es compatible con la mayoría de las consolas HDMI, como PlayStation, Xbox o Nintendo Switch.

¿El conmutador admite el sonido de audio?

Sí, la señal de audio se transmite a través de HDMI, compatible con formatos de audio estándar.

¿Qué hacer si no se muestra ninguna imagen?

Verifique las conexiones HDMI, asegúrese de que la fuente esté encendida y presione el botón para cambiar de entrada.

¿Puedo usar cables HDMI de más de 5 metros?

Se recomienda usar cables de calidad y longitud adecuada (≤ 5 m) para evitar pérdidas de señal.

¿El conmutador es compatible con HDCP?

Sí, admite HDCP para contenidos protegidos.

¿Dónde encontrar el manual completo?

Descargue el manual detallado en el sitio ned.is/vswi3455bk.

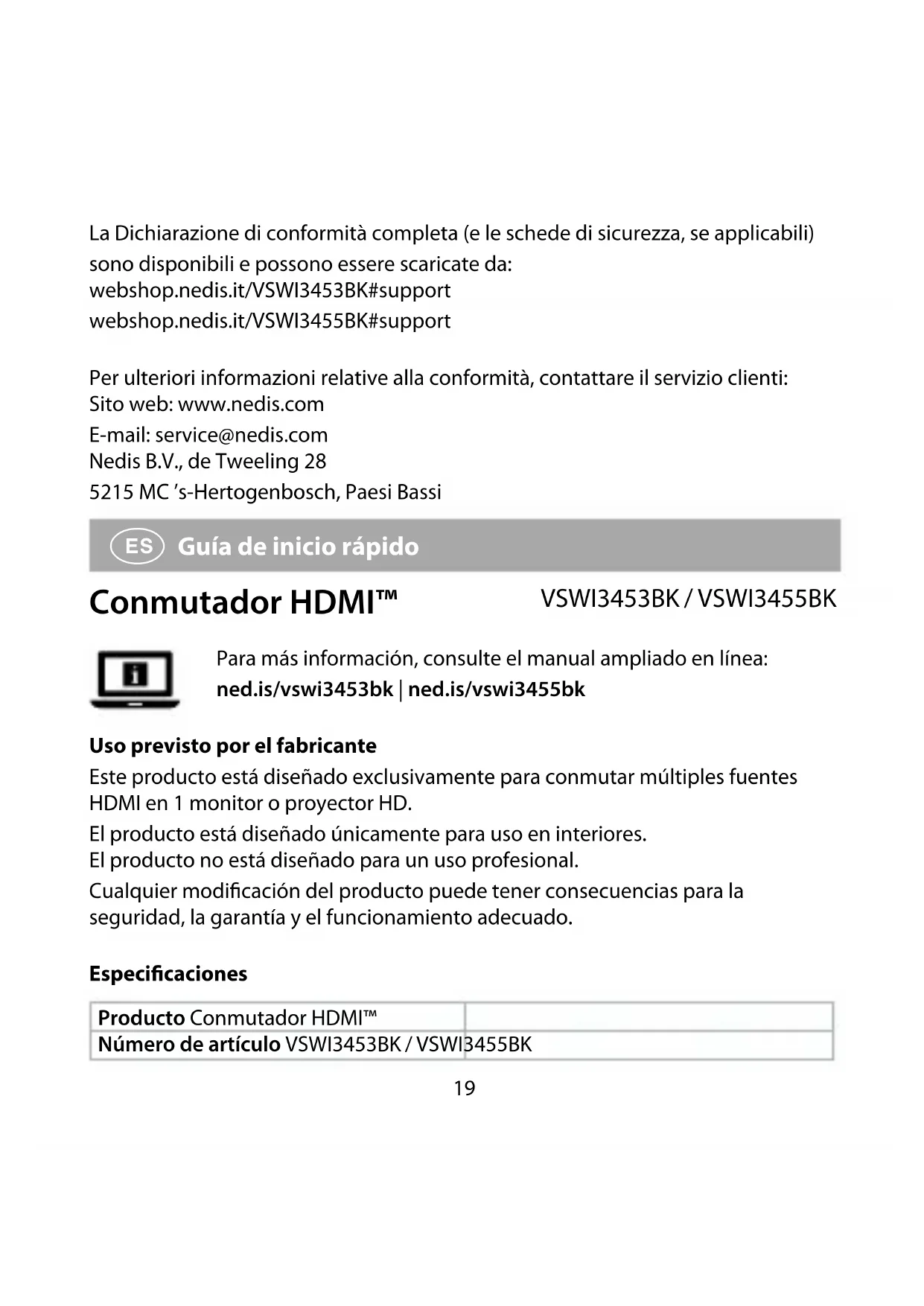

MANUAL DE USUARIO VSWI3455BK NEDIS

ES Guía de inicio rápido 19

Guía de inicio rápido

Conmutador HDMI™

VSWI3453BK / VSWI3455BK

Para más información, consulte el manual ampliado en línea: ned.is/vswi3453bk | ned.is/vswi3455bk

Uso previsto por el fabricante

Este producto está diseñado exclusivamente para conmutar múltiples fuentes HDMI en 1 monitor o proyector HD.

El producto está diseñado únicamente para uso en interiores.

El producto no está diseñado para un uso profesional.

Cualquier modificación del producto puede tener consecuencias para la seguridad, la garantía y el funcionamiento adecuado.

Especificaciones

Producto Conmutador HDMI™

Número de artículo VSWI3453BK / VSWI3455BK

Dimensiones (an. x al. x fo.) 80 x 55 x 18 mm

Rango máximo de enlace individual 1920 x 1080 a 60 Hz

Entrelazado (60Hz) 1080i, 576i, 480i

Progresivo (60Hz) 1080p, 720p, 576p, 480p

Progresivo (30Hz) 2160p

Señal de entrada DDC 5 V p-p (TTL)

Salida de vídeo HDMI

Ancho de banda de vídeo 3,4 Gb/s / 340 MHz

Temperatura de funcionamiento -0 °C - 70 °C

Humedad de funcionamiento 10 - 85% HR (sin condensación)

Temperatura de almacenaje -10 °C - 80 °C

Humedad de almacenamiento 5 - 90% HR (sin condensación)

Partes principales (imagen A)

Conmutador HDMI™

Seleccionar botón

Instrucciones de seguridad

ADVERTENCIA

• Asegúrese de que ha leído y entendido completamente las instrucciones en este documento antes de instalar o utilizar el producto. Guarde este documento para futuras consultas.
• Utilice el producto únicamente tal como se describe en este manual.
• No use el producto si alguna pieza está dañada o presenta defectos. Sustituya inmediatamente un producto si presenta daños o está defectuoso.
• No deje caer el producto y evite que sufra golpes.
• No exponga el producto al agua o a la humedad.

• No desconecte el producto tirando del cable. Sujete siempre el conector y tire de él.

• Maneje el producto solo con las manos secas. Tocarlo con las manos húmedas puede causar una descarga eléctrica.

• No abra el producto.
• Este producto solo puede recibir servicio de un técnico cualificado para su mantenimiento para así reducir el riesgo de descargas eléctricas.

Cómo instalar el producto

Véase la imagen B, C para una vista general de la conexión.

Uso del producto

Pulse A 2 para cambiar entre las entradas.

Declaración de conformidad

Nosotros, Nedis B.V., declaramos como fabricante que el producto VSWI3453BK / VSWI3455BK de nuestra marca Nedis ^® , producido en China, ha sido probado de acuerdo con todas las normas y regulaciones relevantes de la CE y que se han superado todas las pruebas con éxito. Esto incluye, entre otras, la directiva europea sobre equipos radioeléctricos RED 2014/53/UE.

La declaración de conformidad completa (y la hoja de datos de seguridad, si procede) se puede encontrar y descargar en:

webshop.nedis.es/VSWI3453BK#support

webshop.nedis.es/VSWI3455BK#support

Para más información sobre el cumplimiento, póngase en contacto con el servicio de atención al cliente:

Página web: www.nedis.com

Correo electrónico: [e-mail]

Nedis B.V., de Tweeling 28

5215 MC 's-Hertogenbosch (Países Bajos)

Interruptor HDMI™

VSWI3453BK / VSWI3455BK
