VSWI3455BK - Kytkin NEDIS - Ilmainen käyttöohje ja opas

Tuotetyyppi	HDMI-kytkin
Merkki	Nedis
Malli	VSWI3455BK
Mitat (l x k x s)	80 x 55 x 18 mm
Paino	Noin 50 g
Tuetut resoluutiot	Jopa 2160p (30 Hz), 1080p (60 Hz), 1080i, 720p, 576p, 480p
Videon kaistanleveys	3,4 Gb/s / 340 MHz
Tulojen määrä	3 (mallista riippuen, katso käyttöopas)
Lähtö	1 x HDMI
Virransyöttö	Virta HDMI:n kautta (ei erillistä virtalähdettä)
Päätoiminnot	HDMI-lähteiden välinen kytkentä painikkeella
Käyttölämpötila	0 °C - 70 °C
Käyttökosteus	10 - 85 % HR
Säilytyslämpötila	-10 °C - 80 °C
Huolto ja puhdistus	Pyyhi kuivalla, nukkaamattomalla liinalla. Älä käytä nesteitä.
Turvallisuus	Ei saa altistaa vedelle, älä avaa, käytä kuivassa ympäristössä.
Varaosat ja korjattavuus	Ei käyttäjän korjattavissa. Ota yhteyttä pätevään teknikkoon.
Yleiset tiedot	Vain sisäkäyttöön, ei ammattikäyttöön.

Usein kysytyt kysymykset - VSWI3455BK NEDIS

Miten Nedis VSWI3455BK HDMI-kytkin kytketään?

Kytke HDMI-lähteet (esim. konsoli, digiboksi) tuloihin ja yhdistä lähtö televisioon tai projektoriin. Erillistä virtalähdettä ei tarvita.

Miten lähteitä vaihdetaan?

Paina kytkimessä olevaa valintapainiketta vaihtaaksesi tuloa.

Mitä resoluutioita tuetaan?

Kytkin tukee jopa 2160p 30 Hz ja 1080p 60 Hz resoluutioita sekä 1080i, 720p, 576p ja 480p.

Tarvitseeko kytkin erillistä virtalähdettä?

Ei, se saa virtansa suoraan television tai projektorin HDMI-lähdöstä.

Voinko käyttää sitä pelikonsolin kanssa?

Kyllä, se on yhteensopiva useimpien HDMI-konsolien, kuten PlayStation, Xbox tai Nintendo Switch, kanssa.

Tukeeko kytkin ääntä?

Kyllä, äänisignaali siirtyy HDMI:n kautta ja on yhteensopiva tavallisten ääniformaattien kanssa.

Mitä tehdä, jos kuvaa ei näy?

Tarkista HDMI-liitännät, varmista että lähde on päällä ja paina painiketta vaihtaaksesi tuloa.

Voinko käyttää yli 5 metrin HDMI-kaapeleita?

On suositeltavaa käyttää laadukkaita ja sopivan pituisia kaapeleita (≤ 5 m) signaalihäviöiden välttämiseksi.

Onko kytkin yhteensopiva HDCP:n kanssa?

Kyllä, se tukee HDCP:tä suojatulle sisällölle.

Mistä löydän täydellisen käyttöoppaan?

Lataa yksityiskohtainen käyttöopas sivustolta ned.is/vswi3455bk.

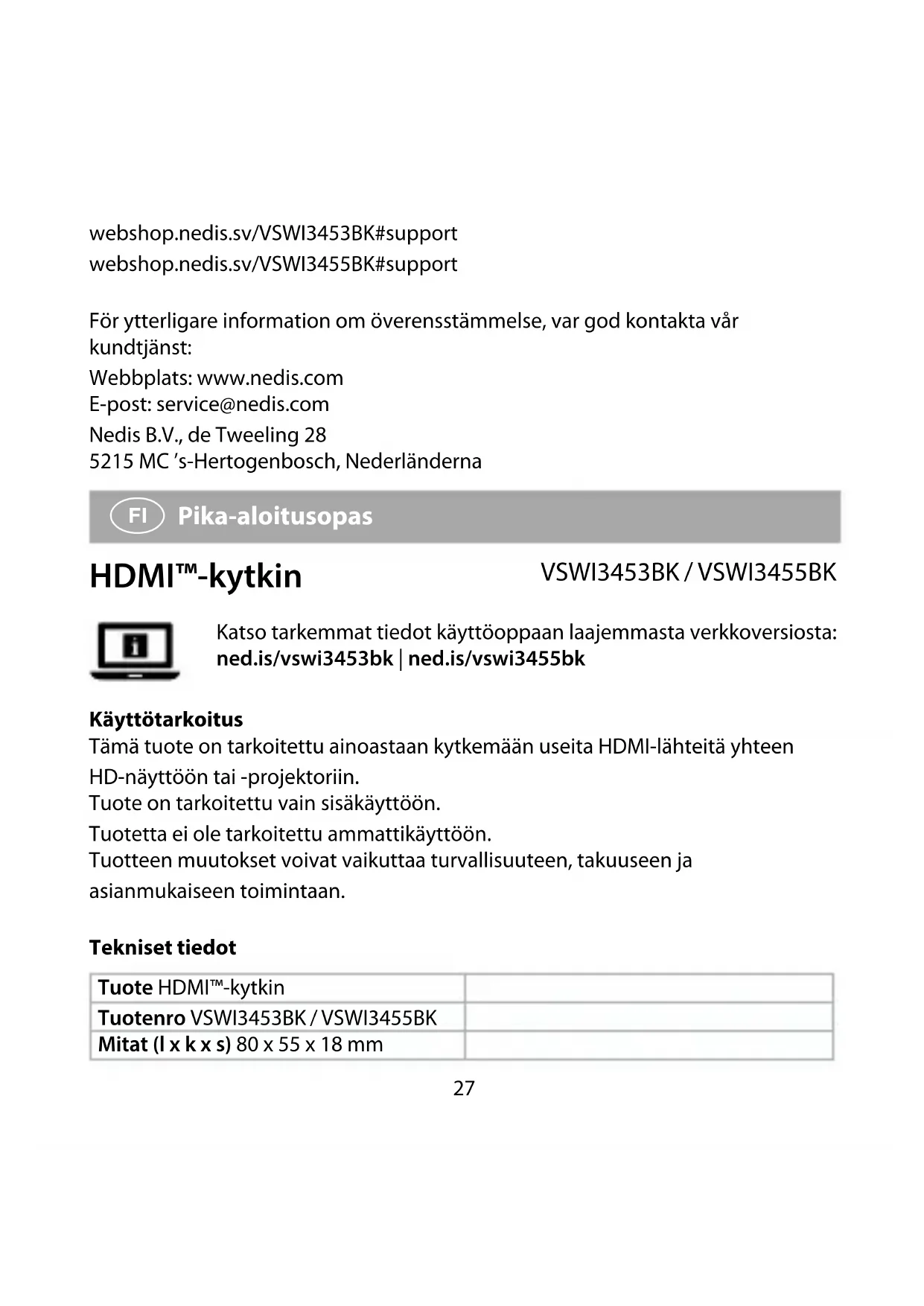

KÄYTTÖOHJE VSWI3455BK NEDIS

FI Pika-aloitusopas 27

NO Hurtigguide 30

Katso tarkemmat tiedot käyttöoppaan laajemmasta verkkoversiosta: ned.is/vswi3453bk | ned.is/vswi3455bk

Käyttötarkoitus

Tämä tuote on tarkoitettu ainoastaan kytkemään useita HDMI-lähteitä yhteen HD-näyttöön tai -projektoriin.

Tuote on tarkoitettu vain sisäkäyttöön.

Tuotetta ei ole tarkoitettu ammattikäyttöön.

Tuotteen muutokset voivat vaikuttaa turvallisuuteen, takuuseen ja asianmukaiseen toimintaan.

Tekniset tiedot

Tuote HDMITM-kytkin
Tuotenro VSWI3453BK / VSWI3455BK
Mitat (l x k x s) 80 x 55 x 18 mm
Suurin yhden linkin kantama 1920 x 1080 @ 60 Hz
Lomitettu (60Hz) 1080i, 576i, 480i
Progressiivinen (60Hz) 1080p, 720p, 576p, 480p
Progressiivinen (30Hz) 2160p
DDS-tulosignaali 5 V p-p (TTL)
Videolähtö HDMI
Videon kaistanleveys 3,4 Gb/s / 340 MHz
Käyttölämpötila -0 °C – 70 °C
Käyttökosteus 10–85 % suhteellinen kosteus (ei tiivistymistä)
Säilytyslämpötila -10 °C – 80 °C
Varastointikosteus 5–90 % suhteellinen kosteus (ei tiivistymistä)

Tärkeimmät osat (kuva A)

HDMI™-kytkin

Valintapainike

Turvallisuusohjeet

VAROITUS

• Huolehdi siitä, että olet lukenut ja ymmärtänyt tämän asiakirjan sisältämät ohjeet kokonaan ennen kuin asennat tuotteen tai käytät sitä. Säilytä tämä asiakirja tulevaa tarvetta varten.
• Käytä tuotetta vain tässä oppaassa kuvatun mukaisesti.
• Älä käytä tuotetta, jos jokin sen osa on vaurioitunut tai viallinen. Vaihda vahingoittunut tai viallinen tuote välittömästi.
• Varo pudottamasta ja tönäisemästä tuotetta.
• Älä altista tuotetta vedelle tai kosteudelle.

• Älä irrota tuotetta pistorasiasta johdosta vetämällä. Tartu aina pistokkeeseen ja vedä.

• Käsittele tuotetta vain kuivin käsin. Tuotteen käsittely märin käsin voi aiheuttaa sähköiskun.

• Älä avaa tuotetta.
• Tämän tuotteen saa huoltaa vain pätevä teknikko sähköiskun vaaran vähentämiseksi.

Tuotteen asentaminen

Katso kuvasta B, C yleiskuvaus kytkennöistä.

Tuotteen käyttäminen

Paina A 2 vaihtaaksesi tulojen välillä.

Vaatimustenmukaisuusvakuutus

Nedis B.V. ilmoittaa valmistajana, että tuote VSWI3453BK / VSWI3455BK tuotemerkistämme Nedis ^® , valmistettu Kiinassa, on testattu kaikkien asiaankuuluvien CE-standardien ja määräysten mukaisesti ja tuote on läpäissyt kaikki testit. Tämä sisältää RED 2014/53/EU -direktiivin siihen kuitenkaan rajoittumatta.

Täydellinen vaatimustenmukaisuusvakuutus (ja käyttöturvallisuustiedote, mikäli käytettävissä) on saatavilla ja ladattavissa osoitteesta:

webshop.nedis.fi/VSWI3453BK#support

webshop.nedis.fi/VSWI3455BK#support

Lisätietoa vaatimustenmukaisuudesta saat ottamalla yhteyttä asiakaspalveluun:

Sähköposti: [e-mail]

Nedis B.V., de Tweeling 28
