HASZNÁLATI ÚTMUTATÓ GWS 24230 JZ Professional BOSCH

Vyhotovenie zapínača/vypínača saretáciou Bosch Power Tools 1 609 92A 9HP | (25.03.2024)192 | Magyar Na uvedenie elektrického náradia do prevádzky stlačte najprv zapínač/vypínač(2) ➊, potom ho posuňte dopredu ➋. Napokon ho stlačte adržte stlačený ➌. Na zaaretovanie stlačeného zapínača/vypínača(2) posuňte zapínač/vypínač(2) ďalej dopredu ➍. Na vypnutie elektrického náradia uvoľnite zapínač/ vypínač(2) alebo, ak je zaaretovaný, zapínač/vypínač(2) krátko stlačte apotom ho uvoľnite. Vyhotovenie zapínača/vypínača bez aretácie Na uvedenie elektrického náradia do prevádzky stlačte najprv zapínač/vypínač(2) ➊, potom ho posuňte dopredu ➋. Napokon ho stlačte adržte stlačený ➌. Na vypnutie elektrického náradia uvoľnite zapínač/ vypínač(2). u Brúsne nástroje pred použitím skontrolujte. Brúsny nástroj musí byť bezchybne namontovaný amusí sa dať voľne otáčať. Vykonajte skúšobný chod aspoň po- čas 1 minúty bez zaťaženia. Nepoužívajte žiadne po- škodené, zdeformované alebo vibrujúce brúsne ná- stroje. Poškodené brúsne nástroje môžu prasknúť aspô- sobiť zranenia. Údržba aservis Údržba ačistenie u Pred všetkými prácami na elektrickom náradí vytiah- nite sieťovú zástrčku zo zásuvky. u Elektrické náradie ajeho vetracie štrbiny udržiavajte vždy včistote, aby ste mohli pracovať dobre abezpeč- ne. u Pri extrémnych podmienkach používania vždy podľa možnosti použite odsávacie zariadenie. Vetracie štrbi- ny často vyfukujte apredraďte prúdový chránič (PRCD). Pri obrábaní kovov sa môže vo vnútri elektrické- ho náradia usádzať vodivý prach. To môže mať negatívny vplyv na ochrannú izoláciu elektrického náradia. Príslušenstvo skladujte aošetrujte starostlivo. Ak je potrebná výmena pripájacieho vedenia, musí ju vy- konať Bosch alebo niektoré autorizované stredisko služieb zákazníkom pre elektrické náradie Bosch, aby sa zabránilo ohrozeniam bezpečnosti. Zásobník na prach Zásobník na prach(3) odporúčame čistiť po použití denne alebo vpravidelných intervaloch, aby sa zaručila optimálna ochrana proti prachu. Intervaly čistenia závisia od použitia. Zákaznícka služba aporadenstvo ohľadom použitia Servisné stredisko Vám odpovie na otázky týkajúce sa opravy aúdržby Vášho produktu ako aj náhradných dielov. Rozkladové výkresy ainformácie onáhradných dieloch náj- dete tiež na: www.bosch-pt.com Vprípade otázok týkajúcich sa našich výrobkov apríslušen- stva Vám ochotne pomôže poradenský tím Bosch. Vprípade akýchkoľvek otázok aobjednávok náhradných dielov uvádzajte bezpodmienečne 10‑miestne vecné číslo uvedené na typovom štítku výrobku. Slovakia Na www.bosch-pt.sk si môžete objednať opravu vášho stroja alebo náhradné diely online. Tel.: +421 2 48 703 800 Fax: +421 2 48 703 801 E-Mail: servis.naradia@sk.bosch.com www.bosch-pt.sk Ďalšie adresy servisov nájdete na: www.bosch-pt.com/serviceaddresses Likvidácia Elektrické náradie, príslušenstvo aobaly treba odovzdať na ekologickú recykláciu. Nevyhadzujte elektrické náradie do bežného odpadu zdomácnosti! Len pre krajinyEÚ: Elektrické náradie, ktoré už nie je vhodné na používanie, sa musí likvidovať oddelene. Využívajte na to určené zberné systémy. Pri nesprávnej likvidácii môžu mať staré elektrické aelektro- nické zariadenia kvôli možnej prítomnosti nebezpečných látok škodlivý vplyv na životné prostredie aľudské zdravie. Magyar Biztonsági tájékoztató Általános biztonsági előírások az elektromos kéziszerszámok számára FIGYELMEZ- TETÉS Olvassa el valamennyi biztonsági tájékoztatót, előírást, illusztrációt és adatot, amelyet az elektromos kéziszerszámmal együtt megkapott. Az alábbiakban felso- rolt előírások betartásának elmulasztása áramütéshez, tűz- höz és/vagy súlyos testi sérülésekhez vezethet. Kérjük a későbbi használatra gondosan őrizze meg eze- ket az előírásokat. Az alább alkalmazott "elektromos kéziszerszám" fogalom a hálózati elektromos kéziszerszámokat (hálózati csatlakozó kábellel) és az akkumulátoros elektromos kéziszerszámokat (hálózati csatlakozó kábel nélkül) foglalja magában. Munkahelyi biztonság u Tartsa tisztán és jól megvilágítva a munkaterületet. A zsúfolt vagy sötét területeken gyakrabban következnek be balesetek. 1 609 92A 9HP | (25.03.2024) Bosch Power ToolsMagyar | 193 u Ne dolgozzon a berendezéssel olyan robbanásveszé- lyes környezetben, ahol éghető folyadékok, gázok vagy por vannak. Az elektromos kéziszerszámok szikrá- kat keltenek, amelyek a port vagy a gőzöket meggyújthat- ják. u Tartsa távol a gyerekeket és a nézelődőket, ha az elektromos kéziszerszámot használja. Haelvonják a fi- gyelmét, elvesztheti az uralmát a berendezés felett. Elektromos biztonsági előírások u A készülék csatlakozó dugójának bele kell illeszkednie a dugaszolóaljzatba. A csatlakozó dugót semmilyen módon sem szabad megváltoztatni. Védőföldeléssel ellátott készülékek esetében ne használjon csatlakozó adaptert. Aváltoztatás nélküli csatlakozó dugók és a megfelelő dugaszoló aljzatok csökkentik az áramütés koc- kázatát. u Kerülje el a földelt felületekkel való érintkezést, mint például csövek, fűtőtestek, kályhák és hűtőgépek. Az áramütés veszélye megnövekszik, ha a teste földelve van. u Tartsa távol az elektromos kéziszerszámot az esőtől és a nedvességtől. Ha víz jut be egy elektromos kéziszer- számba, az megnöveli az áramütés veszélyét. u Ne használja a kábelt a rendeltetésétől eltérő célokra. Sohase vigye vagy húzza az elektromos kéziszerszá- mot a kábelnél fogva, valamint sose húzza ki a csatla- kozót a kábelnél fogva a dugaszoló aljzatból. Tartsa távol a kábelt hőforrásoktól, olajtól, éles sarkoktól és élektől, valamint mozgó gépalkatrészektől. A megron- gálódott vagy csomókkal teli kábel megnöveli az áramütés veszélyét. u Ha egy elektromos kéziszerszámmal a szabadban dol- gozik, csak kültéri hosszabbítót használjon. A kültéri hosszabbító használata csökkenti az áramütés veszélyét. u Ha nem lehet elkerülni az elektromos kéziszerszám nedves környezetben való használatát, alkalmazzon egy hibaáram-védőkapcsolót. A hibaáram-védőkapcso- ló alkalmazása csökkenti az áramütés kockázatát. Személyi biztonság u Munka közben mindig figyeljen, ügyeljen arra, amit csinál és megfontoltan dolgozzon az elektromos kézi- szerszámmal. Ne használja a berendezést ha fáradt vagy kábítószer, alkohol vagy gyógyszer hatása alatt áll. Egy pillanatnyi figyelmetlenség a szerszám használata közben komoly sérülésekhez vezethet. u Viseljen védőfelszerelést. Viseljen mindig védőszem- üveget. Avédőfelszerelések, mint a porvédő álarc, csú- szásbiztos védőcipő, védősapka és fülvédő megfelelő használata csökkenti a személyi sérülések kockázatát. u Kerülje el a készülék akaratlan üzembe helyezését. Győződjön meg arról, hogy az elektromos kéziszer- szám ki van kapcsolva, mielőtt beköti az áramforrást és/vagy az akkumulátort, valamint mielőtt felemelné és vinni kezdené az elektromos kéziszerszámot. Haaz elektromos kéziszerszám felemelése közben az ujját a kapcsolón tartja, vagy ha akészüléket bekapcsolt állapot- ban csatlakoztatja az áramforráshoz, az baleset vezethet. u Az elektromos kéziszerszám bekapcsolása előtt okvet- lenül távolítsa el abeállítószerszámokat vagy csavar- kulcsokat. Az elektromos kéziszerszám forgó részeiben felejtett beállítószerszám vagy csavarkulcs sérüléseket okozhat. u Ne becsülje túl önmagát. Ügyeljen arra, hogy mindig biztosan álljon és az egyensúlyát megtartsa. Így az elektromos kéziszerszám felett váratlan helyzetekben is jobban tud uralkodni. u Viseljen megfelelő ruházatot. Ne viseljen bő ruhát vagy ékszereket. Tartsa távol a haját és a ruháját a mozgó részektől. A bő ruhát, az ékszereket és a hosszú hajat a szerszám mozgó részei magukkal ránthatják. u Ha az elektromos kéziszerszámra fel lehet szerelni a por elszívásához és összegyűjtéséhez szükséges be- rendezéseket, ellenőrizze, hogy azok megfelelő mó- don hozzá vannak kapcsolva a készülékhez és rendel- tetésüknek megfelelően működnek. A porgyűjtő be- rendezések használata csökkenti a munka során keletke- ző por veszélyes hatásait. u Ne hagyja, hogy az elektromos kéziszerszám gyakori használata során szerzett tapasztalatok túlságosan magabiztossá tegyék, és figyelmen kívül hagyja az idevonatkozó biztonsági alapelveket. Egy gondatlan művelet egy másodperc törtrésze alatt súlyos sérüléseket okozhat. Az elektromos kéziszerszámok gondos kezelése és használata u Ne terhelje túl a berendezést. A munkájához csak az arra szolgáló elektromos kéziszerszámot használja. Amegfelelő elektromos kéziszerszámmal amegadott tel- jesítménytartományon belül jobban és biztonságosabban lehet dolgozni. u Ne használjon olyan elektromos kéziszerszámot, amelynek a kapcsolója elromlott. Minden olyan elektro- mos kéziszerszám, amelyet nem lehet sem be‑, sem ki- kapcsolni, veszélyes és meg kell javíttatni. u Húzza ki a csatlakozót az áramforrásból és/vagy távo- lítsa el az akkumulátort (ha az leválasztható az elekt- romos kéziszerszámtól), mielőtt az elektromos kézi- szerszámon beállítási munkákat végez, tartozékokat cserél vagy a szerszámot tárolásra elteszi. Ez az elővi- gyázatossági intézkedés meggátolja a szerszám akaratlan üzembe helyezését. u A használaton kívüli elektromos kéziszerszámokat olyan helyen tárolja, ahol azokhoz gyermekek nem férhetnek hozzá. Ne hagyja, hogy olyan személyek használják az elektromos kéziszerszámot, akik nem is- merik a szerszámot, vagy nem olvasták el ezt az útmu- tatót. Az elektromos kéziszerszámok veszélyesek, ha azokat gyakorlatlan személyek használják. u Tartsa megfelelően karban az elektromos kéziszerszá- mokat és a tartozékokat. Ellenőrizze, hogy a mozgó alkatrészek kifogástalanul működnek‑e, nincsenek‑e beszorulva, illetve nincsenek‑e eltörve vagy megron- gálódva olyan alkatrészek, amelyek hatással lehetnek Bosch Power Tools 1 609 92A 9HP | (25.03.2024)194 | Magyar az elektromos kéziszerszám működésére. A berende- zés megrongálódott részeit a készülék használata előtt javíttassa meg. Sok olyan baleset történik, amelyet az elektromos kéziszerszám nem megfelelő karbantartá- sára lehet visszavezetni. u Tartsa tisztán és éles állapotban a vágószerszámokat. Az éles vágóélekkel rendelkező, gondosan ápolt vágószer- számok ritkábban ékelődnek be és azokat könnyebben le- het vezetni és irányítani. u Az elektromos kéziszerszámokat, tartozékokat, szer- számbiteket stb. csak ezen kezelési utasításoknak megfelelően használja. Vegye figyelembe a munkakö- rülményeket valamint akivitelezendő munka sajátos- ságait. Az elektromos kéziszerszám eredeti rendelteté- sétől eltérő célokra való alkalmazása veszélyes helyzete- ket eredeményezhet. u Tartsa szárazon, tisztán valamint olaj- és zsírmentes állapotban a fogantyúkat és markoló felületeket. A csúszós fogantyúk és markoló felületek váratlan helyze- tekben lehetetlenné teszik az elektromos kéziszerszám biztonságos kezelését és irányítását. Szerviz u Az elektromos kéziszerszámot csak szakképzett sze- mélyzet kizárólag eredeti pótalkatrészek felhasználá- sával javíthatja. Ez biztosítja, hogy az elektromos kézi- szerszám biztonságos maradjon. Biztonsági előírások sarokcsiszolókhoz Közös biztonsági előírások csiszoláshoz, csiszolópapíros csiszoláshoz, drótkefével végzett munkákhoz vagy daraboló műveletekhez: u Ez az elektromos kéziszerszám csiszológépként, csi- szolópapíros csiszológépként, drótkefeként, lyukvágó vagy daraboló szerszámként való használatra van elő- irányozva. Olvassa el valamennyi biztonsági tájékoz- tatót, előírást, illusztrációt és adatot, amelyet az elektromos kéziszerszámmal együtt megkapott. Az alábbiakban felsorolt előírások betartásának elmulasztása áramütésekhez, tűzhöz és/vagy súlyos testi sérülésekhez vezethet. u Ezzel az elektromos kéziszerszámmal polírozási műve- leteket nem szabad végrehajtani. Az elektromos kézi- szerszám rendeltetésétől eltérő célokra való használata veszélyes és személyi sérülésekhez vezethet. u Ne alakítsa át ezt az elektromos kéziszerszámot olyan módon, amelyet a kéziszerszám gyártója nem terve- zett és nem adott meg. Egy ilyen átalakítás az elektro- mos kéziszerszám feletti uralom elvesztéséhez és súlyos személyi sérülésekhez vezethet. u Ne használjon olyan tartozékokat, amelyeket a gyártó ehhez az elektromos kéziszerszámhoz nem irányzott elő és nem javasolt. Az a tény, hogy a tartozékot rögzíte- ni tudja az elektromos kéziszerszámra, nem garantálja an- nak biztonságos alkalmazását. u A betétszerszám megengedett fordulatszámának leg- alább akkorának kell lennie, mint az elektromos kézi- szerszámon megadott legnagyobb fordulatszámnak. A megengedettnél gyorsabban forgó betétszerszámok szét- törhetnek és kirepülhetnek. u A betétszerszám külső átmérőjének és vastagságának meg kell felelnie az Ön elektromos kéziszerszámán megadott méreteknek. A hibásan méretezett betétszer- számokat nem lehet megfelelően lefedni vagy irányítani. u A tartozékok rögzítési méreteinek pontosan meg kell felelniük az elektromos kéziszerszám rögzítő elemei méreteinek. Az olyan tartozékok, amelyek nem kerülnek pontosan rögzítésre az elektromos kéziszerszámhoz, egyenletlenül forognak, erősen berezegnek és a készülék feletti uralom megszűnéséhez vezethetnek. u Ne használjon megrongálódott tartozékokat. Vizsgálja meg minden egyes használat előtt a tartozékokat, pl. a csiszolókorongokat: ellenőrizze, nem pattogzott‑e le és nem repedt‑e meg a csiszolókorong, nincs‑e eltör- ve, megrepedve, vagy nagy mértékben elhasználódva a csiszolótányér, nincsenek‑e a drótkefében kilazult, vagy eltörött drótok. Ha az elektromos kéziszerszám vagy a tartozék leesik, vizsgálja felül, nem rongáló- dott‑e meg, vagy használjon egy hibátlan betét szer- számot. Miután ellenőrizte, majd behelyezte a készü- lékbe a tartozékot, Ön és a környezetében lévő szemé- lyek is tartózkodjanak a forgó betétszerszám síkján kí- vül és járassa egy percig az elektromos kéziszerszá- mot a legnagyobb üresjárati fordulatszámmal. A meg- rongálódott tartozékok ezalatt a próbaidő alatt általában már széttörnek. u Viseljen védőfelszerelést. Használjon az alkalmazás- nak megfelelő teljes védőálarcot, szemvédőt vagy vé- dőszemüveget. Viseljen a helyzethez szükséges, meg- felelő porvédő álarcot, zajtompító fülvédőt, védő kesztyűt és műhelykötényt, amely védelmet nyújt a csiszolószerszám- és anyagrészecskékkel szemben. A védőszemüvegnek garantálnia kell a különböző alkalmazá- sok során kirepülő idegen anyagok szembejutásának meg- akadályozását. A por- vagy védőálarcnak alkalmasnak kell lennie az adott alkalmazás során keletkező por és egyéb részecskék kiszűrésére. Ha túlzottan hosszú ideig van ki- téve az erős zajhatásnak, elvesztheti a hallását. u Ügyeljen arra, hogy minden más személy biztonságos távolságban maradjon az Ön munkaterületétől. Min- den munkaterületre belépő személynek védőfelszere- lést kell viselnie. A munkadarab letört részei vagy a szét- tört betétszerszámok kirepülhetnek és a közvetlen mun- katerületen kívül is személyi sérülést okozhatnak. u Az elektromos kéziszerszámot csak a szigetelt marko- latfelületeknél fogja, főleg ha olyan műveletet hajt végre, melynek során a vágó tartozék rejtett vezeté- kekhez vagy az elektromos kéziszerszám saját tápve- zetékéhez érhet. Ha a vágó tartozék egy feszültség alatt álló vezetékhez ér, az elektromos kéziszerszám fedetlen fémrészei szintén feszültség alá kerülhetnek és áramütés- hez vezethetnek. u Tartsa távol a hálózati csatlakozó kábelt a forgó betét- szerszámoktól. Ha elveszíti az uralmát az elektromos ké- 1 609 92A 9HP | (25.03.2024) Bosch Power ToolsMagyar | 195 ziszerszám felett, az átvághatja, vagy bekaphatja a háló- zati csatlakozó kábelt és az Ön keze vagy karja is a forgó betét szerszámhoz érhet. u Sohase tegye le az elektromos kéziszerszámot, mi- előtt a betétszerszám teljesen leállna. A forgásban lévő betét szerszám megérintheti a felületet, és Ön ennek kö- vetkeztében könnyen elvesztheti az uralmát az elektro- mos kéziszerszám felett. u Ne járassa az elektromos kéziszerszámot, miközben azt a kezében tartja. A forgó betét szerszám egy véletlen érintkezés során bekaphatja a ruháját és a betét szerszám belefúródhat a testébe. u Tisztítsa rendszeresen az elektromos kéziszerszáma szellőzőnyílásait. A motor ventilátora beszívja a port a házba, és nagyobb mennyiségű fémpor felhalmozódása elektromos kisüléshez / áramütéshez vezethet. u Ne használja az elektromos kéziszerszámot éghető anyagok közelében. A szikrák ezeket az anyagokat meg- gyújthatják. u Ne használjon olyan betétszerszámokat, amelyek al- kalmazásához folyékony hűtőanyagra van szükség. Víz és egyéb folyékony hűtőanyagok alkalmazása halálos áramütéshez vezethet. Visszarúgás és az ezzel kapcsolatos figyelmeztetések: A visszarúgás a beszorult vagy elakadt forgó szerszámbetét (például csiszolókorong, csiszoló tányér, drótkefe vagy egyéb más tartozék) hirtelen reakciója. A beékelődés vagy beszorulás a forgó alkatrész hirtelen leállásához vezet, amely az irányíthatatlanná vált elektromos kéziszerszámot az elaka- dás időpontjában fennálló forgási iránnyal szembeni irányba felgyorsítja. Ha például egy csiszolókorong beékelődik, vagy elakad a megmunkálásra kerülő munkadarabban, a csiszolókorong- nak a munkadarabba merülő éle leáll és így a csiszolókorong kiugorhat vagy visszarúghat. A csiszolókorong a kezelő sze- mély irányába vagy attól ellentétes irányba ugrik, attól függő- en, hogy a korong milyen irányba forgott a beszoruláskor. A csiszolókorongok ilyen feltételek mellett el is törhetnek. A visszarúgás az elektromos kéziszerszám hibás vagy helyte- len használatának következménye, amely az alábbiakban le- írásra kerülő megfelelő biztonsági intézkedések betartásával elkerülhető. u Mindkét kezével tartsa szorosan az elektromos kézi- szerszámot, és vegyen fel olyan stabil test- és karhely- zetet, amelyben ellen tud állni a visszarúgási erőnek. Mindig használja a pótfogantyút, ha van, hogy a lehető legjobban tudjon uralkodni a visszarúgási erő felett, il- letve indításkor a reakciós nyomaték felett. A kezelő személy megfelelő óvintézkedések megtételével uralkod- ni tud a visszarúgás és reakcióerő felett. u Sohase vigye a kezét a forgó tartozék közelébe. A tar- tozék visszarúgás esetén a kezéhez érhet. u Olyan pozíciót vegyen fel és helyezkedjen a szerszám használata közben, hogy ha esetleg az visszarúgna, Ön ne sérüljön. A visszarúgás az elektromos kéziszerszá- mot a csiszolókorong leblokkolási pontban fennálló for- gásirányával ellentétes irányba hajtja. u A sarkok és élek stb. közelében különösen óvatosan dolgozzon. Akadályozza meg, hogy a tartozék lepat- tanjon a munkadarabról, vagy beékelődjön a munka- darabba. A forgó tartozék a sarkoknál, éleknél és lepatta- nás esetén könnyen beékelődik. Ez a készülék feletti ura- lom elvesztéséhez, vagy visszarúgáshoz vezet. u Ne szereljen fűrészláncot, fafaragó kést, gyémántbe- tétes fűrészkorongot az elektromos kéziszerszámra, ha a periferiális rés nagyobb, mint 10mm, valamint fogazott fűrészlapokat. Az ilyen szerszámbetétek gyak- ran visszarúgáshoz vezetnek, illetve az uralom elvesztésé- hez az elektromos kéziszerszám felett. Specifikus biztonsági előírások csiszoláshoz és darabolási műveletekhez: u Csak az Ön elektromos kéziszerszámához meghatáro- zott csiszolókorong típusokat és a kiválasztott ko- ronghoz kialakított védőburát használja. Az olyan ko- rongok, amelyekre az elektromos kéziszerszám nincs mé- retezve, nem lehet megfelelően lefedni, ne használja , mi- vel nem biztonságosak. u A besüllyesztett középpontú csiszolókorong csiszoló felületének a védőbúra ajkai által meghatározott sík alatt kell lennie. Egy helytelenül felszerelt korongot, amely kiáll a védőbúra ajka alól, nem lehet megfelelően le- fedni. u A védőburának biztonságosan hozzá kell lennie erősít- ve az elektromos kéziszerszámhoz és a maximális biz- tonságot nyújtó megfelelő helyzetben kell lennie, hogy a korongnak csak a lehető legkisebb része ma- radjon fedetlenül a kezelő felé. A védőbúra segít meg- védeni a kezelőt a korong kirepülő részeitől, a kerék aka- ratlan megérintésétől és a szikráktól, amelyek meggyújt- hatják a ruháját. u A korongokat csak a javasolt alkalmazási módoknak megfelelően használja. Példa: Sohase csiszoljon egy hasítókorong oldalsó felületével. A hasítókorongok úgy vannak méretezve, hogy az anyagot a korong élével mun- kálják meg; ellenkező esetben a csiszolótestekre ható ol- dalirányú erő a korong töréséhez vezethet. u Mindig csak sértetlen és az alkalmazásra kerülő ko- rongnak megfelelő méretű ás alakú karimákat hasz- náljon. A megfelelő karimák megtámasztják a korongot és csökkentik a korongtörés lehetőségét. A hasítókoron- gokhoz szükséges karimák eltérhetnek a csiszolókoron- gokhoz használt karimáktól. u Ne használjon olyan elkopott korongokat, amelyek na- gyobb elektromos kéziszerszámon való alkalmazásra vannak méretezve. A nagyobb elektromos kéziszerszá- mokhoz előirányzott korongok a kisebb elektromos kézi- szerszám magasabb forgási sebességéhez nem használ- hatóak és széttörhetnek. u Kettős célú csiszolókorongok használata esetén min- dig az adott alkalmazásnak megfelelő védőbúrát hasz- nálja. Ha nem a helyes védőbúrát használja, így nem biz- tosítható kielégítő védelem és ez súlyos sérülésekhez ve- zethet. Bosch Power Tools 1 609 92A 9HP | (25.03.2024)196 | Magyar Kiegészítő biztonsági előírások a darabolási műveletekhez: u Ne "ékelje" be a hasítókorongot és ne gyakoroljon rá túl nagy nyomást. Ne próbáljon meg túlságosan mé- lyet vágni. A korong túlzott terhelése megnöveli az igénybevételt, a korong a vágásban könnyebben oldalra fordul és beékelődik, ennek következtében megnövekszik a visszarúgás és a korongtörés valószínűsége. u Kerülje el a testével a forgó korong síkját és a korong mögötti tartományt. Ha a hasítókorong a munkadarab- ban Öntől eltávolodva mozog, akkor az elektromos kézi- szerszám a forgó koronggal visszarúgás esetén közvetle- nül Ön felé pattanhat. u Ha a korong szorul, vagy ha Ön bármely okból megsza- kítja a vágási műveletet, kapcsolja ki a készüléket és tartsa azt mozdulatlanul, amíg a korong teljesen leáll. Sose próbálja meg kihúzni a még forgásban lévő hasí- tókorongot a vágásból, mert ez visszarúgáshoz vezet- het. Mérje fel és szüntesse meg a beékelődés vagy a le- blokkolás okát. u Ne indítsa újra a műveletet, ha a korong még benne van a munkadarabban. Várja meg, amíg a korong is- mét eléri a teljes sebességét és óvatosan vezesse be a munkadarabba, a vágási vonalba. Ha az elektromos ké- ziszerszámot úgy indítja újra, hogy a korong benne van a munkadarabban, akkor a korong beékelődhet, elmozdul- hat, vagy a gép visszarúghat. u A kerék beékelődésének és a visszarúgásnak a meg- előzésére a lemezeket és a nagyobb méretű munkada- rabokat támassza alá. A nagyobb munkadarabok a saját súlyuk alatt meghajolhatnak. A munkadarabot mind a vá- gási vonal közelében, mind a munkadarab szélénél a ko- rong mindkét oldalán alá kell támasztani. u Ha falban, vagy más be nem látható területen hoz létre "táska alakú beszúrást", járjon el különös óvatosság- gal. Az anyagba behatoló hasítókorong gáz- vagy vízveze- tékbe, elektromos vezetékekbe vagy más tárgyakba üt- közhet, amelyek visszarúgást okozhatnak. u Ne próbáljon görbe vonalú vágásokat végrehajtani. A korong túlzott terhelése megnöveli az igénybevételt, a ko- rong a vágásban könnyebben oldalra fordul és beékelő- dik, ennek következtében megnövekszik a visszarúgás és a korongtörés valószínűsége, amely komoly sérüléshez vezethet. Specifikus biztonsági előírások csiszolópapírral végzett csiszolási műveletekhez: u Csak megfelelő méretű csiszolópapírt használjon. A csiszolópapír kiválasztásakor tartsa be a gyártó javas- latait. A csiszolótányéron túl túlságos kilógó csiszolóla- pok személyi sérülést okozhatnak, valamint a csiszolóla- pok megrepedését, szakadását okozhatják, esetlegesen visszarúgáshoz is vezethetnek. Specifikus biztonsági előírások drútkefével végzett műveletekhez: u Vegye figyelembe, hogy a drótkeféből a rendeltetés- szerű használat közben is kihullanak a drót sörték. Ne terhelje túl a drótokat a kefére gyakorolt nagy nyo- mással. A kihulló drót sörték könnyen áthatolhatnak a könnyebb ruhákon és/vagy a bőrön. u Ha a drótkefével végzett munkához védőbúra alkalma- zása van előírva, akkor gondoskodjon arról, hogy se a drótkorong, se a drótkefe ne érhessen hozzá a védő- búrához. A korong vagy a kefe átmérője a terhelés és a centrifugális erő következtében megnövekedhet. Kiegészítő biztonsági előírások Viseljen védőszemüveget. A védőbúrát nem szabad daraboláshoz hasz- nálni. Egy megfelelő előtéttel a védőbúrát da- raboláshoz is szabad használni. Munka közben mindkét kezével tartsa szoro- san fogva az elektromos kéziszerszámot és gondoskodjon arról, hogy biztos alapon áll- jon. Az elektromos kéziszerszámot két kézzel biztosabban lehet vezetni. u A belső menettel ellátott betétszerszámoknál, például a keféknél és a gyémántbetétes magfúróknál ügyeljen a csiszolótengely menetének maximális hosszára. A tengely végének nem szabad megérintenie a betétszer- szám alaplapját. u A rejtett vezetékek felkutatásához használjon arra al- kalmas fémkereső készüléket, vagy kérje ki a helyi energiaellátó vállalat tanácsát. Ha egy elektromos veze- téket a berendezéssel megérint, az tűzhöz és áramütés- hez vezethet. Egy gázvezeték megrongálása robbanást eredményezhet. Ha egy vízvezetéket szakít meg, anyagi károk keletkeznek, vagy áramütést okozhat. u Ne érjen hozzá a csiszoló- és darabolókorongokhoz, amíg le nem hűltek. A korongok a munka során igen erő- sen felforrósodnak. u Ha az áramellátás (például feszültségkiesés, vagy a hálózati csatlakozó dugó kihúzása következtében) megszakad, oldja fel és állítsa át a KI helyzetbe a be/ ki-kapcsolót. Így meg lehet előzni egy akaratlan újraindu- lást. u A megmunkálásra kerülő munkadarabot megfelelően rögzítse. Egy befogó szerkezettel vagy satuval rögzített munkadarab biztonságosabban van rögzítve, mintha csak a kezével tartaná. u A betétszerszámokat az épületeken belül, egy száraz, egyenletesen temperált és fagymentes helyiségben tárolja. u Az elektromos kéziszerszám szállítása előtt távolítsa el a betétszerszámokat. Ezzel megelőzi a megrongálódá- sokat. u A kötött daraboló- és csiszolótárcsáknak van egy lejá- rati idejük, melynek lejárta után a tárcsákat nem sza- bad használni. 1 609 92A 9HP | (25.03.2024) Bosch Power ToolsMagyar | 197 A termék és a teljesítmény leírása Olvassa el az összes biztonsági figyelmezte- tést és előírást. A biztonsági előírások és uta- sítások betartásának elmulasztása áramütés- hez, tűzhöz és/vagy súlyos sérülésekhez vezet- het. Kérjük, vegye figyelembe a Használati Utasítás első részében található ábrákat. Rendeltetésszerű használat Ez az elektromos kéziszerszám fém, kőzet, műanyag darabo- lására és kefézésére, fémek nagyoló csiszolására, valamint kőzetanyagok gyémánt fúrókoronával való, víz alkalmazása nélküli fúrására szolgál. Ügyeljen a megfelelő védőbúra alkal- mazására(lásd „Üzemeltetés”, Oldal201). Kőben végzett darabolási munkákhoz megfelelő porelszívás- ról kell gondoskodni. A megengedett csiszolószerszámokkal az elektromos kézi- szerszámot csiszolópapíros csiszolásra is lehet használni. Az elektromos kéziszerszám nem használható kőzetanyagok csiszolására gyémánt csiszolókorongokkal, fém és kőzet fa- zékkorongokkal történő csiszolására vagy kompozit anyagok megmunkálására. Az ábrázolásra kerülő komponensek Az ábrázolt alkatrészek sorszámozása megfelel az elektro- mos kéziszerszám ábrájának, az ábrákat tartalmazó oldalon. (1) Tengelyreteszelő gomb (2) Be-/kikapcsoló (3) Porgyűjtő doboz (GWS24-180JZ / GWS24-230JZ / GWS24-230PZ) (4) Rezgéscsillapító pótfogantyú (szigetelt fogantyúfelü- let)

(5) Standard pótfogantyú (szigetelt fogantyúfelület)

(6) Védőbúra rögzítőcsavar (7) Védőbúra csiszoláshoz (8) Védőbúra daraboláshoz

(9) Fedél daraboláshoz (10) Befogó karima O-gyűrűvel (11) Csiszolókorong

(13) Gyémántszegmenses darabolótárcsa

(14) Befogóanya (15) Gyorsbefogó anya

(16) Kétkörmös kulcs a befogóanyához/kerek anyához (17) Fogantyú (szigetelt fogantyúfelület) (18) Csiszolótengely (19) Kézvédő

(20) Gumi csiszolótányér

(23) Csészealakú kefe

(25) Elszívóbúra daraboláshoz vezetőszánnal

Ez a tartozék nem része a standard szállítási terjedelemnek. Műszaki adatok Sarokcsiszoló GWS 24-180 GWS 24-230 GWS 24-180 P GWS 24-230 P Cikkszám 3601HC20.. 3601HC30.. 3601HC21.. 3601HC31.. Névleges felvett teljesítmény W 2400 2400 2400 2400 Méretezési üresjárati fordulatszám

Max. csiszolótárcsa-átmérő/gumi csi- szolótányér átmérő mm 180 230 180 230 A csiszolótengely menete M14 M14 M14 M14 A csiszolótengely menet max. hossza mm 25 25 25 25 Újraindulás elleni védelem – – – – Lágyindítás – – – – Túlterhelés elleni védelem – – – – Súly B)C) kg 5,6–7,8 5,8–8,8 5,6–7,8 5,8–8,8 Érintésvédelmi osztály / II / II / II / II A) Névleges üresjárati fordulatszám az ENIEC62841-2-3 szerint a megfelelő betétszerszámok kiválasztásához. A tényleges üresjárati fordu- latszám nem lépheti túl a névleges üresjárati fordulatszámot, ezért alacsonyabb.

Az alkalmazásra kerülő védőbúrától((8), (7), (9)), az alkalmazásra kerülő pótfogantyútól((5), (4) és az alkalmazásra kerülő elszívóbúrától(25) függően C) Súly hálózati csatlakozókábel és hálózati csatlakozódugó nélkül A adatok 230 V hálózati feszültségre [U] vonatkoznak. Ettől eltérő feszültségek és külön egyes országok számára készült kivi- telek esetén ezek az adatok változhatnak. Bosch Power Tools 1 609 92A 9HP | (25.03.2024)198 | Magyar Megjegyzések a hálózati csatlakozás feltételeihez a következőhöz:GWS 24-180 P ésGWS 24-230 P: A készülék megfelel az IEC 61000-3-11 szabványban lefektetett követelményeknek és a csatlakoztatásához különleges csatla- koztatási feltételeknek kell teljesülniük. A készülék hátrányos hálózati viszonyok esetén alkalmanként feszültségingadozások- hoz vezethet. Ennek a készüléknek az impedanciája Z actual =0,16Ω értékre van beállítva. A felhasználónak gondoskodnia kell arról, hogy a csatlakozási pontra, amelyre a Z max impedancia vonatkozik, és amelyhez a készüléket csatlakoztatják, teljesüljön a

max követelmény. Ha Z max ismeretlen, a hálózat szállítójával vagy üzemeltető hatóságával való megbeszélés alapján ha- tározza meg Z max értékét. Az értékek termékenként változhatnak és függnek az alkalmazási, valamint környezeti feltételektől is. További információk a www.bosch-professional.com/wac címen találhatók. Sarokcsiszoló GWS 24-180 JZ GWS 24-230 JZ GWS 24-230 PZ Cikkszám 3601HC23.. 3601HC33.. 3601HC34.. Névleges felvett teljesítmény W 2400 2400 2400 Méretezési üresjárati fordulatszám

Max. csiszolótárcsa-átmérő/gumi csiszolótányér átmérő mm 180 230 230 A csiszolótengely menete M14 M14 M14 A csiszolótengely menet max. hossza mm 25 25 25 Újraindulás elleni védelem ● ● ● Lágyindítás ● ● ● Túlterhelés elleni védelem ● ● ● Súly B)C) kg 5,6–7,8 5,8–8,8 5,8–8,8 Érintésvédelmi osztály / II / II / II A) Névleges üresjárati fordulatszám az ENIEC62841-2-3 szerint a megfelelő betétszerszámok kiválasztásához. A tényleges üresjárati fordu- latszám nem lépheti túl a névleges üresjárati fordulatszámot, ezért alacsonyabb.

Az alkalmazásra kerülő védőbúrától((8), (7), (9)), az alkalmazásra kerülő pótfogantyútól((5), (4) és az alkalmazásra kerülő elszívóbúrától(25) függően C) Súly hálózati csatlakozókábel és hálózati csatlakozódugó nélkül A adatok 230 V hálózati feszültségre [U] vonatkoznak. Ettől eltérő feszültségek és külön egyes országok számára készült kivi- telek esetén ezek az adatok változhatnak. Az értékek termékenként változhatnak és függnek az alkalmazási, valamint környezeti feltételektől is. További információk a www.bosch-professional.com/wac címen találhatók. Zaj és vibráció értékek GWS 24-180 GWS 24-230 GWS 24-180 P GWS 24-230 P 3601HC20.. 3601HC30.. 3601HC21.. 3601HC31.. A zajkibocsátási értékek aENIEC62841-2-3 szabványnak megfelelően kerültek meghatározásra. Az elektromos kéziszerszám A-értékelésű zajszintjének tipikus értéke Hangnyomás-szint Hangteljesítmény-szint Szórás K Viseljen fülvédőt! dB(A) dB(A)

rezgési összértékek (a három irány vektorösszege) és a Kszórás aENIEC62841-2-3szabványnak megfelelően megha- tározott értékei: Felületcsiszolás és daraboló csiszolás:

2,9 1,5 2,9 1,5 2,9 1,5 2,9 1,5 1 609 92A 9HP | (25.03.2024) Bosch Power ToolsMagyar | 199 GWS 24-180 JZ GWS 24-230 JZ GWS 24-230 PZ 3601HC23.. 3601HC33.. 3601HC34.. A zajkibocsátási értékek aENIEC62841-2-3szabványnak megfelelően kerültek meghatározásra. Az elektromos kéziszerszám A-értékelésű zajszintjének tipikus értéke Hangnyomás-szint Hangteljesítmény-szint Szórás K Viseljen fülvédőt! dB(A) dB(A)

rezgési összértékek (a három irány vektorösszege) és a Kszórás aENIEC62841-2-3szabványnak megfelelően megha- tározott értékei: Felületcsiszolás és daraboló csiszolás:

9,3 1,5 9,3 1,5 9,3 1,5 Csiszolás csiszolópapírral:

3,2 1,5 3,2 1,5 3,2 1,5 Vékony fémlemezek, vagy más, könnyen rezgésbe jövő nagy felületű anyagok csiszolása a zajkibocsátást 15 dB-lel is megnövelheti. A megnöveke- dett zajkibocsátást megfelelő csillapító szőnyeg alkalmazásával csökkenteni lehet. A megnövekedett zajkibocsátást a zajteljesítménnyel kapcsola- tos kockázatok megbecslésénél és a megfelelő hallásvédő felszerelés kiválasztásánál is figyelembe kell venni. Az ezen utasításokban megadott rezgésszint és zajkibocsátá- si érték egy szabványban rögzített mérési módszerrel került meghatározásra és az elektromos kéziszerszámok egymással való összehasonlítására alkalmazható. Ez az érték a rezgés- és zajkibocsátás ideiglenes becslésére is alkalmas. A megadott rezgésszint és zajkibocsátási érték az elektro- mos kéziszerszám fő alkalmazásaira vonatkozik. Ha az elekt- romos kéziszerszámot más alkalmazásokra, eltérő betétszer- számokkal vagy nem kielégítő karbantartás mellett használ- ják, a rezgésszint és a zajkibocsátási érték a fenti értékektől eltérhet. Ez az egész munkaidőre vonatkozó rezgés- és zajki- bocsátást lényegesen megnövelheti. A rezgés- és zajkibocsátás pontos megbecsüléséhez figye- lembe kell venni azokat az időszakokat is, amikor a készülék kikapcsolt állapotban van, vagy amikor be van ugyan kap- csolva, de nem kerül ténylegesen használatra. Ez az egész munkaidőre vonatkozó rezgés- és zajkibocsátást lényegesen csökkentheti. Hozzon kiegészítő biztonsági intézkedéseket a kezelőnek a rezgések hatása elleni védelmére, például: Az elektromos ké- ziszerszám és a betétszerszámok karbantartása, a kezek me- legen tartása, a munkamenetek megszervezése. Újraindulás elleni védelem (GWS24-180JZ / GWS24-230JZ / GWS24-230PZ) Az újraindulás elleni védelem az áramellátás megszakítása majd helyreállítása esetén meggátolja az elektromos kézi- szerszám akaratlan újraindulását. Az ismételt üzembe helyezéshez hozza a (2) be-/kikapcso- lót a kikapcsolt helyzetbe, majd ismét kapcsolja be az elekt- romos kéziszerszámot. Lágy felfutás (GWS24-180JZ / GWS24-230JZ / GWS24-230PZ) Az elektronikus lágyindítás bekapcsoláskor korlátozza a for- gatónyomatékot és biztosítja az elektromos kéziszerszám egyenletes indulását. Figyelem: ha az elektromos kéziszerszám a bekapcsolás után teljes fordulatszámmal kezd el működni, a lágyindítás és az újrabekapcsolás elleni védelem nem működik. Ebben az esetben haladéktalanul küldje be az elektromos kéziszer- számot a Vevőszolgálatnak (a címeket lásd a „Vevőszolgálat és Alkalmazási Tanácsadás” c. fejezetben). Túlterhelés elleni védelem (GWS24-180JZ / GWS24-230JZ / GWS24-230PZ) A motor túlterhelés esetén leáll. Hagyja az elektromos kézi- szerszámot terhelés nélkül a legmagasabb alapjárati fordu- latszám mellett kb. 5–10másodpercig lehűlni. A porgyűjtő doboz kiürítése (lásd aDábrát) (GWS24-180JZ / GWS24-230JZ / GWS24-230PZ) Nyomja oldalról össze a(3)porgyújtő dobozt és húzza ki a(3)porgyűjtő dobozt az elektromos kéziszerszámból. Nyis- sa ki a fedelét és ürítse ki a(3)porgyűjtő dobozt. Tolja ismét vissza a(3)porgyűjtő dobozt, amíg az bepattan a helyére. Összeszerelés u Az elektromos kéziszerszámon végzendő bármely munka megkezdése előtt húzza ki a csatlakozó dugót a dugaszolóaljzatból. Bosch Power Tools 1 609 92A 9HP | (25.03.2024)200 | Magyar Védőberendezés felszerelése Figyelem: Ha a csiszolókorong üzem közben eltörött, vagy ha a védőbúra vagy az elektromos kéziszerszám felvevő egy- ségei megrongálódtak, az elektromos kéziszerszámot azon- nal el kell küldeni a Vevőszolgálatnak, a címeket lásd a „Vevő- szolgálat és alkalmazási tanácsadás“ fejezetben. Védőbúra csiszoláshoz Tegye fel a (7) védőbúrát a tengelynyakra. Állítsa be a mun- kamenetnek megfelelően a (7) védőbúra helyzetét és rete- szelje a (7) védőbúrát a (6) rögzítő csavarral. u Állítsa be úgy a (7) védőbúra helyzetét, hogy a kezelő irányába ne léphessenek ki szikrák. Védőbúra daraboláshoz u Daraboláshoz használja mindig külön a darabolásra szolgáló elszívóbúrát(8)vagy együtt a csiszolásra szolgáló elszívóbúrát(7) és a darabolási fedelet(9). u Kőben végzett darabolási munkákhoz megfelelő porel- szívásról kell gondoskodni. A darabolásra szolgáló(8) védőbúrát ugyanúgy kell felszerel- ni, mint a csiszolásra szolgáló(7) védőbúrát. Fedél daraboláshoz Szerelje fel a(9)darabolásra szolgáló fedelet a(7)csiszolásra szolgáló védőbúrára (lásd aAábrát): Hajtsa vissza a kart (➊). Tolja rá a(9)darabolásra szolgáló fedelet a(7)csiszolásra szolgáló védőbúrára (➋). Nyomja ismét erőteljesen rá a kart a(7)védőbúrára (➌). A leszereléshez (lásd aBábrát) hajtsa vissza a kart (➊). Húz- za le a(9)fedelet a(7)védőbúráról (➋). Elszívó búra daraboláshoz vezetőszánnal A darabolásra szolgáló(25)elszívó búrát védőszánnal a csi- szolásra szolgáló védőbúrához hasonlóan kell felszerelni. A(5)/(4)pótfogantyút a kengyel az elszívóbúrán keresztül hozzáerősíti a hajtóműházhoz, így az elektromos kéziszer- szám szorosan hozzá van rögzítve az elszívóbúrával. A(25)vezetőszánnal ellátott elszívóbúrához csatlakozni le- het egy megfelelő Bosch-porszívót. Ehhez dugja be az elszívó tömlőt az elszívó adapterrel az elszívóbúra erre a célra elő- irányzott csőcsonkjába. Figyelem: A por által az elszívás során az elszívó tömlőben és a tartozékokban létrehozott súrlódás elektrosztatikus fel- töltődéshez vezet, ezt a felhasználó (a környezeti feltételek- től és a saját fiziológiai állapotától függően) kisülésként érzé- kelheti. Bosch a finom porok és a száraz porok elszívásához általában egy antisztatikus elszívó tömlő (külön tartozék) használatát javasolja. Kézvédő u A(20) gumi csiszolótányérral vagy a csésze alakú ke- fével / a kúp alakú kefével / a gyémántbetétes magfú- róval végzendő munkákhoz mindig szerelje fel a(19) kézvédőt. A(19)kézvédőt a(5) / (4)pótfogantyúval rögzítse. Standard-pótfogantyú / rezgéscsillapító pótfogantyú A munkavégzési módszernek megfelelően csavarja fel a(5) / (4)pótfogantyút a hajtóműfej jobb vagy bal oldalára. u Az elektromos kéziszerszámot csak az arra felszerelt (5) / (4)pótfogantyúval együtt szabad használni. u Ne használja tovább az elektromos kéziszerszámot, ha a (5) / (4)pótfogantyú megrongálódott. Ne hajtson végre változtatásokat a (5) / (4) pótfogantyún. A rezgéscsillapító(4)pótfogantyú egy kevesebb rezgéssel járó és így kelle- mesebb és biztonságos munkavégzést tesz lehetővé. A csiszolószerszámok felszerelése u Az elektromos kéziszerszámon végzendő bármely munka megkezdése előtt húzza ki a csatlakozó dugót a dugaszolóaljzatból. u Ne érjen hozzá a csiszoló- és darabolókorongokhoz, amíg le nem hűltek. A korongok a munka során igen erő- sen felforrósodnak. Tisztítsa meg a (18) csiszolóorsót és valamennyi felszerelés- re kerülő alkatrészt. A csiszolószerszámok rögzítéséhez és kilazításához nyomja meg a (1) tengely reteszelőgombot, hogy ezzel reteszelje a csiszolótengelyt. u A tengely reteszelőgombot csak teljesen nyugalmi ál- lapotban lévő csiszolótengely esetén szabad meg- nyomni. Ellenkező esetben az elektromos kéziszerszám megrongálódhat. Csiszoló-/darabolótárcsa Vegye figyelembe a csiszolószerszámok méreteit. A nyílás át- mérőjének illeszkednie kell a befogó karimához. Redukáló idomot, vagy adaptert nem szabad használni. A gyémántbetétes darabolótárcsák alkalmazása során ügyel- jen arra, hogy a gyémántbetétes darabolótárcsán található nyíl iránya megegyezzen az elektromos kéziszerszám forgás- irányával (lásd a házon a forgásirányt jelző nyilat). A szerelési sorrend az ábrás oldalon látható. Figyelem: Ha a berendezéssel szállított(10)befogókraima és a(14)befogó anya, illetve a(15)gyorsbefogó anya segít- ségével szerel fel ragasztott csiszoló vagy daraboló korongo- kat, akkor a közbenső rétegekre nincs szükség. A csiszoló/daraboló korong rögzítéséhez tolja fel az O- gyűrűs(10)befogó karimát a(18)csiszolótengelyre és csa- varozza rá a(14)befogó anyát. Ügyeljen a(14)befogó anyá- nak az alkalmazásra kerülő csiszoló/daraboló korongtól füg- gő helyes helyzetére (lásd a Kezelési Útmutató első részében található ábrákat) és a(lásd „ Gyorsbefogó anya ”, Oldal201)kétkörmös kulccsal húzza meg szorosra a befogó anyát. u A csiszolószerszámok felszerelése után a készülék be- kapcsolása előtt győződjön meg arról, hogy a csiszoló- szerszám helyesen van felszerelve és szabadon forog. Gondoskodjon arról, hogy a csiszolószerszám ne érjen hozzá a védőbúrához vagy más alkatrészekhez. 1 609 92A 9HP | (25.03.2024) Bosch Power ToolsMagyar | 201 A (10)befogó karimába a központozó perem köré egy műanyag alkatrész (O- gyűrű) van behelyezve. Ha az O-gyűrű hiányzik, vagy megrongálódott, a (10)befogó karimát a további haszná- lat előtt okvetlenül ki kell cserélni. Gyorsbefogó anya Egy egyszerű, szerszámok alkalmazása nélküli csiszolószer- szám-cseréhez a (14) befogó anya helyett a (15) gyorsbefo- gó anyát is lehet használni. u A (15) gyorsbefogó anyát csak csiszoló vagy daraboló tárcsákhoz szabad használni. Csak hibátlan, kifogástalan (15) gyorsbefogó anyát használjon. A felcsavarozás során ügyeljen arra, hogy a (15) gyors- befogó anya felirattal ellátott oldala ne a csiszolókorong felé mutasson; a nyílnak a (27) indexre kell mutatnia. (27) A csiszolótengely rögzítéséhez nyomja meg a (1) tengely reteszelő gombot. A gyorsbefogó anya megszorításához forgassa el erőteljesen a csiszolóko- rongot az óramutató járásával meg- egyező irányba. Egy előírásszerűen megszorított, meg- rongálatlan gyorsbefogó anyát a pere- mes gyűrűnek az óramutató járásával ellenkező irányban való elforgatásával szabad kézzel ki lehet oldani. Egy be- szorult gyorsbefogó anya kilazításá- ra sohase használjon fogót, hanem csak a kétkörmös kulcsot. A kétkör- mös kulcsot az ábrán látható módon kell használni. Megengedett csiszolószerszámok A használati útmutatóban megnevezett összes csiszolószer- számot lehet használni. Az alkalmazásra kerülő csiszolószerszámok megengedett fordulatszámának [perc

], illetve kerületi sebességének leg- alábbis el kell érnie az alábbi táblázatban megadott értéke- ket. Ezért vegye tekintetbe a csiszolószerszám címkéjén meg- adott megengedett fordulatszámot, illetve kerületi sebes- séget. max. [mm] [mm] [°] D b s d α ford./ perc [m/s]

Por- és forgácselszívás Az ólomtartalmú festékrétegek, egyes fafajták, ásványok és fémek pora egészségkárosító hatású lehet. A poroknak a ke- zelő vagy a közelben tartózkodó személyek által történő megérintése vagy belégzése allergikus reakciókat és/vagy a légutak megbetegedését vonhatja maga után. Egyes faporok, például tölgy- és bükkfaporok rákkeltő hatá- súak, főleg ha a faanyag kezeléséhez más anyagokat is fel- használtak (kromát, favédő vegyszerek). A készülékkel az- besztet tartalmazó anyagokat csak szakembereknek szabad megmunkálniuk. – A lehetőségek szerint használjon az anyagnak megfelelő porelszívást. – Gondoskodjon a munkahely jó szellőztetéséről. – Ehhez a munkához célszerű egy P2 szűrőosztályú porvé- dő álarcot használni. A feldolgozásra kerülő anyagokkal kapcsolatban tartsa be az adott országban érvényes előírásokat. u Gondoskodjon arról, hogy a munkahelyén ne gyűlhes- sen össze por. A porok könnyen meggyulladhatnak. Üzemeltetés u Ne terhelje annyira meg az elektromos kéziszerszá- mot, hogy az ettől leálljon. Bosch Power Tools 1 609 92A 9HP | (25.03.2024)202 | Magyar u Az elektromos kéziszerszámon végzendő bármely munka megkezdése előtt húzza ki a csatlakozó dugót a dugaszolóaljzatból. u Tartófalakban való vágások esetén legyen óvatos, lásd a „Statikai megjegyzések“ című fejezetet. u Fogja be a munkadarabot, ha az a saját súlyánál fogva nem helyezkedik el biztonságosan. u Magas terhelés után hagyja még néhány percig üresjá- ratban működni az elektromos kéziszerszámot, hogy a betétszerszám lehűljön. u Ne használja az elektromos kéziszerszámot egy dara- boló állvánnyal. u Ne érjen hozzá a csiszoló- és darabolókorongokhoz, amíg le nem hűltek. A korongok a munka során igen erő- sen felforrósodnak. Figyelem: Ha nem használja az elektromos kéziszerszámot, húzza ki a hálózati csatlakozó dugót a dugaszoló aljzatból. Az elektromos kéziszerszámnak bedugott hálózati csatlakozó és fennálló hálózati feszültség esetén kikapcsolt állapotban is van némi áramfogyasztása. Munkavégzési tanácsok Nagyoló csiszolás u A ragasztott csiszolóeszközök használatával történő nagyoló csiszoláshoz mindig használja a(7)csiszolásra szolgáló védőbúrát. u Sohase használjon hasítókorongokat nagyoló csiszo- láshoz. u A nagyoló csiszolás során a(8)darabolásra szolgáló védőbúra vagy a(7)csiszolásra szolgáló védőbúra az arra felszerelt(9)darabolásra szolgáló fedéllel neki- ütközhet a munkadarabnak és ez ahhoz vezethet, hogy a kezelő elveszti a berendezés feletti uralmát. Nagyoló csiszolásnál a legjobb eredmények eléréséhez 30°– 40° állásszöget használjon. Mérsékelt nyomással mozgassa ide-oda az elektromos kéziszerszámot. Így a munkadarab nem lesz túl forró, nem színeződik el és nem keletkeznek raj- ta barázdák. u A csiszoláshoz és daraboláshoz is engedélyezett ragasz- tott tárcsák alkalmazása esetén a(8)darabolásra szolgáló védőbúrát, illetve a(7)csiszolásra szolgáló védőbúrát az arra felszerelt(9)darabolásra szolgáló fedéllel együtt kell használni. Felületek csiszolása legyezős csiszolókoronggal u A legyezős csiszolókoronggal végzendő csiszolási munkákhoz használja mindig a(7)csiszolásra szolgáló védőbúrát. A legyezős csiszolókoronggal (külön tartozék) homorú és domború felületeket és profilokat is meg lehet munkálni. A legyezős csiszolókorongoknak lényegesen nagyobb az élet- tartama, alacsonyabb a zajszintje és alacsonyabb csiszolási hőmérsékletekhez vezetnek, mint a szokásos csiszolókoron- gok. Felületek csiszolása a csiszolótányérral u A (20) gumi csiszolótányérral végzendő munkákhoz mindig szerelje fel a (19) kézvédőt. A csiszolótányérral végzett csiszolást védőbúra nélkül is vég- re szabad hajtani. A szerelési sorrend az ábrás oldalon látható. Csavarozza fel a helyére és a kétkörmös kulccsal feszesen húzza meg a(22)hengeres anyát. Sarokcsiszoló/kefés tárcsa u A kefés tárcsával történő megmunkáláshoz mindig használja a(7)csiszolásra szolgáló védőbúrát. Az edénykefével történő kefélést védőbúra nélkül is vég- re lehet hajtani. u A sarokcsiszolóval vagy a kefés tárcsával végzendő munkákhoz mindig szerelje fel a (19) kézvédőt. u A kefés tárcsa használatakor a tárcsa drótjai könnyen beleakadhatnak a védőbúrába és elszakadhatnak, ha a megengedettnél nagyobb átmérőjű kefés tárcsa kerül alkalmazásra. A szerelési sorrend az ábrás oldalon látható. A sarokcsiszolót / kefés tárcsát annyira fel kell tudni csava- rozni a csiszolótengelyre, hogy szorosan felfeküdjön a csi- szolótengely menetének végén található csiszolótengely kari- mára. Húzza meg egy villáskulccsal szorosra a sarokcsiszo- lót / kefés tárcsát. Fémek darabolása u Fémek ragasztott darabolótárcsával vagy gyémántbe- tétes daraboló tárcsával való daraboláshoz használja mindig a(8)darabolásra szolgáló védőbúrát, illetve a (7)csiszolásra szolgáló védőbúrát az arra felszerelt(9) darabolásra szolgáló fedéllel együtt. u Ha a(7)csiszolásra szolgáló védőbúrát ragasztott da- raboló tárcsával végzett daraboláshoz használja, meg- növekszik a szikrák és egy tárcsatörés esetén kirepülő részecskék és tárcsadarbok által okozott veszély. A daraboló csiszoláshoz használjon a megmunkálásra kerülő anyagnak megfelelő, mérsékelt előtolást. Ne gyakoroljon nyomást a daraboló korongra, ne ékelje be és ne oszcillálja a korongot. Ne fékezze le a kifutó daraboló korongokat a korong oldalára gyakorolt nyomással. Az elektromos kéziszerszámot mindig a forgásirányával ellentétes irányban kell vezetni. Ellenkező esetben a ké- szülék irányíthatatlanul kiugorhat a vágásból. Profilok és négyszögletes csövek darabolásánál a legcélszerűbb a legkisebb keresztmetszetnél kezdeni a darabolást. Kő darabolása u Kövek ragasztott daraboló koronggal vagy kövek/be- ton darabolására szolgáló gyémántbetétes daraboló- korongokkal való darabolásához használja mindig ave- zetőszánnal felszerelt(25)darabolásra szolgáló védő- búrát vagy a(8)darabolásra szolgáló védőbúrát vagy 1 609 92A 9HP | (25.03.2024) Bosch Power ToolsMagyar | 203 együttesen a(7)csiszolásra szolgáló védőbúrát és a(9)darabolási fedelet. u Kőben végzett darabolási munkákhoz megfelelő porel- szívásról kell gondoskodni. u Viseljen porvédő álarcot. u Az elektromos kéziszerszámot csak száraz darabolás- ra / száraz csiszolásra szabad használni. u Ha betonban és téglafalakban a darabolási és csiszolá- si munkákhoz a (8) darabolásra szolgáló védőbúrát, a(7) csiszolásra szolgáló védőbúrát vagy a(7) csi- szolásra szolgáló védőbúrát az arra felszerelt (9) da- rabolásra szolgáló fedéllel együtt használja, akkor na- gyobb mennyiségű por lép ki és megnövekszik annak a veszélye, hogy a kezelő elveszti az uralmát az elekt- romos kéziszerszám felett, ez viszont visszarúgáshoz vezethet. A terméskövek darabolásához legcélszerűbb egy gyémánt- betétes darabolótárcsát használni. A(25)vezetőszánnal felszerelt, darabolásra szolgáló elszí- vóbúra alkalmazása esetén a porszívónak engedélyezve kell lennie kőpor elszívására. Bosch erre alkalmas porszívókat tud szállítani. Kapcsolja be az elektromos kéziszer- számot és tegye rá a vezetőszán első részével a munkadarabra. Az elektro- mos kéziszerszámot mérsékelt, a meg- munkálásra kerülő anyagnak megfele- lő előtolással tolja előre. Különösen kemény anyagok, például magas kavicstartalmú beton darabolása során a gyémántbetétes daraboló korong túlhevülhet és ennek következtében megrongálódhat. Egy szikrakörrel körülvett gyémántbetétes daraboló korong hatá- rozottan erre utal. Ebben az esetben szakítsa meg a darabolási eljárást és járas- sa a gyémántbetétes daraboló korongot rövid ideig üresjá- ratban a legmagasabb fordulatszámon, hogy az lehűlhessen. Ha a munkateljesítmény észrevehetően csökken és a tárcsát szikrakoszorú veszi körül, akkor ez arra utal, hogy a darabo- lótárcsa eltompult. Az ilyen daraboló korongot erősen kopta- tó anyagban, például mészhomokkőben végzett rövid vágá- sokkal ismét ki lehet élesíteni. Műanyag vágása u Az olyan anyagok ragasztott darabolótárcsával való darabolásához, mint pl. a műanyag használja mindig a darabolásra szolgáló védőbúrát(8), vagy a csiszolásra szolgáló védőbúrát (7) az arra felszerelt darabolási fedéllel(9). Munkavégzés gyémántbetétes magfúróval u Csak száraz-gyémántbetétes magfúrót használjon. u A gyémántbetétes magfúróval végzendő munkákhoz mindig szerelje fel a (19) kézvédőt. A gyémántbetétes magfúró ne tegye fel a párhuzamos hely- zetben a munkadarabra. Süllyessze be a magfúrót ferde irányban, körkörös mozdulatokkal a munkadarabba. Ezzel a gyémántbetétes magfúró optimális hűtést kap és az élettar- tam ia meghosszabbodik. Statikai megjegyzések A tartófalakban vágható rések méretét az adott országban érvényes előírások határozzák meg.Ezeket az előírásokat ok- vetlenül be kell tartani. Kérje ki a munka megkezdése előtt a felelős statikus, építészmérnök vagy építésvezetőség taná- csát. Üzembe helyezés u Ügyeljen a helyes hálózati feszültségre! Az áramforrás feszültségének meg kell egyeznie az elektromos kéziszer- szám típustábláján található adatokkal. Ha az elektromos kéziszerszámot mobilis áramfejlesztő be- rendezésekről (generátorokról) üzemelteti, amelyek nem rendelkeznek elegendő teljesítmény-tartalékkal, illetve nin- csenek felszerelve az indítási áramot megfelelően felerősítő feszültségszabályozóval, a teljesítmény lecsökkenhet, illetve az elektromos kéziszerszám az indításkor atipikus módon vi- selkedhet. Kérjük, vizsgálja meg, hogy alkalmas-e az Ön által használt áramfejlesztő berendezés, főleg ami a hálózati feszültséget és a frekvenciát illeti. u A készüléket csak a szigetelt markolatnál és a pótfo- gantyúnál fogva tartsa. A betétszerszám kívülről nem látható áramvezetékekre vagy a saját hálózati vezeté- kére találhat. Ha a berendezés egy feszültség alatt álló vezetékhez ér, a berendezés fémrészei szintén feszültség alá kerülhetnek, amely áramütéshez vezethet. Be-/kikapcsolás

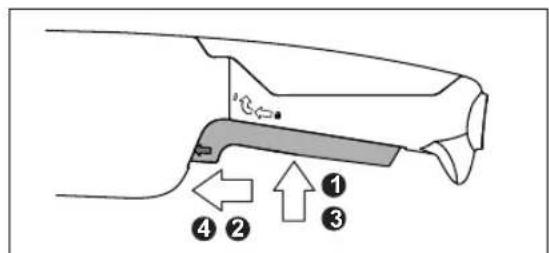

Kapcsoló reteszelési lehetőséggel Az elektromos kéziszerszám üzembe helyezéséhez először nyomja meg a be-/kikapcsolót(2) ➊, majd tolja előre ➋. Ez- után nyomja meg és tartsa benyomva azt ➌. A benyomott be‑/kikapcsoló(2) reteszeléséhez tolja to- vább előre a be‑/kikapcsolót(2) ➍. Az elektromos kéziszerszám kikapcsolásához engedje el a(2)be-/kikapcsolót, illetve, ha az az adott helyzetben rög- zítve van, nyomja be rövid időre, majd engedje el a(2)be-/ kikapcsolót. Reteszelési lehetőség nélküli kapcsoló Az elektromos kéziszerszám üzembe helyezéséhez először nyomja meg a be-/kikapcsolót(2) ➊, majd tolja előre ➋. Ez- után nyomja meg és tartsa benyomva azt ➌. Az elektromos kéziszerszám kikapcsolásához eressze el a (2)be-/kikapcsolót. Bosch Power Tools 1 609 92A 9HP | (25.03.2024)204 | Русский u Minden használat előtt ellenőrizze a csiszolószerszá- mokat. Győződjön meg arról, hogy a csiszolószerszám helyesen van felszerelve és szabadon forog. Hajtson végre egy terhelés nélküli, legalább 1 perces próbafu- tást. Megrongálódott, nem kerek, vagy berezgő csi- szolószerszámokat ne használjon. A megrongálódott csiszolószerszámok széttörhetnek és sérüléseket okoz- hatnak. Karbantartás és szerviz Karbantartás és tisztítás u Az elektromos kéziszerszámon végzendő bármely munka megkezdése előtt húzza ki a csatlakozó dugót a dugaszolóaljzatból. u Tartsa mindig tisztán az elektromos kéziszerszámot és annak szellőzőnyílásait, hogy jól és biztonságosan dol- gozhasson. u Extrém munkafeltételek esetén a lehetőségnek meg- felelően mindig használjon egy elszívó berendezést. Fújja ki gyakran a szellőzőnyílásokat, és iktasson be a hálózati vezeték elé egy hibaáram védőkapcsolót (PRCD). Fémek megmunkálása során vezetőképes por juthat az elektromos kéziszerszám belsejébe. Ez hátrá- nyos hatással lehet az elektromos kéziszerszám védőszi- getelésére. A tartozékokat gondosan tárolja és kezelje. Ha a csatlakozó vezetéket ki kell cserélni, akkor a cserével csak a magát a Bosch céget, vagy egy Bosch elektromos ké- ziszerszám-műhely ügyfélszolgálatát szabad megbízni, ne- hogy a biztonságra veszélyes szituáció lépjen fel. Porgyűjtő doboz Azt javasoljuk, hogy naponta, illetve rendszeres időközökben tisztítsa meg a használat után a(3)porgyűjtő dobozt, hogy így optimális por elleni védelmet biztosítson. A tisztítási időközök a használattól függenek. Vevőszolgálat és alkalmazási tanácsadás A vevőszolgálat a terméke javításával és karbantartásával, valamint a pótalkatrészekkel kapcsolatos kérdésekre szíve- sen válaszol. A pótalkatrészekkel kapcsolatos robbantott áb- rák és egyéb információk a következő címen találhatók: www.bosch-pt.com A Bosch Alkalmazási Tanácsadó Team a termékeinkkel és azok tartozékaival kapcsolatos kérdésekben szívesen nyújt segítséget. Ha kérdései vannak vagy pótalkatrészeket szeretne rendelni, okvetlenül adja meg a termék típustábláján található 10‑je- gyű cikkszámot. Magyarország Robert Bosch Kft. 1103 Budapest Gyömrői út. 120. A www.bosch-pt.hu oldalon online megrendelheti készüléké- nek javítását. Tel.:+3618798502 Fax: +3618798505 info.bsc@hu.bosch.com www.bosch-pt.hu További szerviz-címek itt találhatók: www.bosch-pt.com/serviceaddresses Eltávolítás Az elektromos kéziszerszámokat, a tartozékokat és a csoma- golást a környezetvédelmi szempontoknak megfelelően kell újrafelhasználásra előkészíteni. Ne dobja ki az elektromos kéziszerszámokat a háztartási szemétbe! Csak az EU‑tagországok számára: A már nem használható elektromos kéziszerszámokat elkülö- nítve kell ártalmatlanítani. Használja a rendelkezésre álló gyűjtőrendszereket. Szakszerűtlen ártalmatlanítás esetén a már használhatatlan elektromos és elektronikus készülékek a bennük esetleg ta- lálható veszélyes anyagok következtében káros hatással le- hetnek a környezetre és az emberek egészségére.

EU konformitási nyilatkozat Egyedüli felelőséggel kijelentjük, hogy a megnevezett termékek megfelelnek az alábbiakban felsorolásra kerülő irányelvek és rendeletek valamennyi idevágó előírásainak és megfelelnek a következő szabványoknak. Műszaki dokumentumok megőrzési pontja: * Sarokcsiszoló Cikkszám

EU konformitási nyilatkozat Egyedüli felelőséggel kijelentjük, hogy a megnevezett termékek megfelelnek az alábbiakban felsorolásra kerülő irányelvek és rendeletek valamennyi idevágó előírásainak és megfelelnek a következő szabványoknak. Műszaki dokumentumok megőrzési pontja: * Sarokcsiszoló Cikkszám
