LIETOŠANAS INSTRUKCIJA GWS 24230 JZ Professional BOSCH

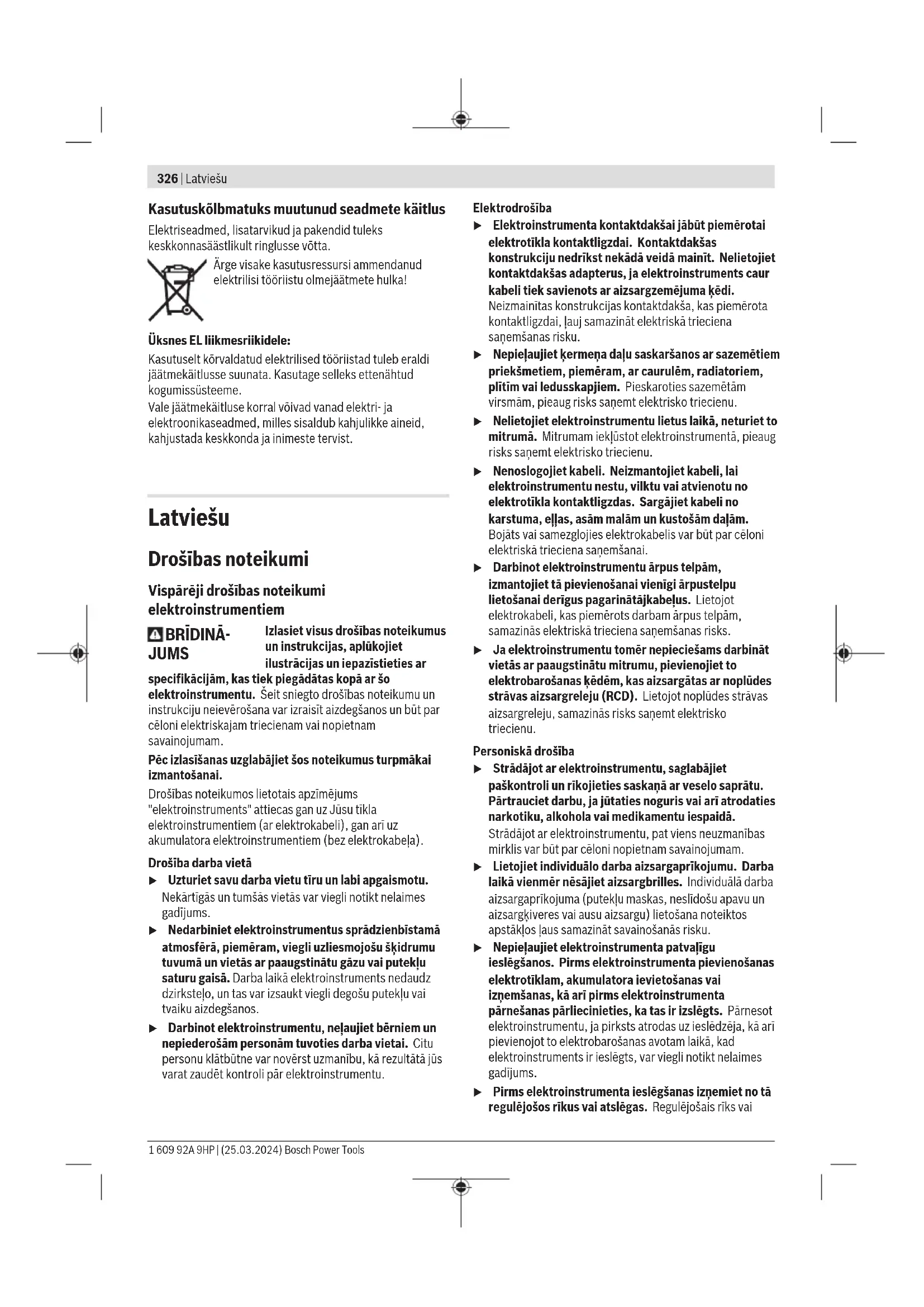

Vispārēji drošības noteikumi elektroinstrumentiem

BRÍDINÁ-JUMS

Izlasiet visus drošibas noteikumus un instrukcijas, aplūkojiet ilustrācijas un iepazīstieties ar

specifikācijām, kas tiek piegādātas kopā ar šo elektroinstrumentu. Šeit sniegto drošības noteikumu un instrukciju neievērošana var izraisīt aizdegšanos un būt par cēloni elektriskajam triecienam vai nopietnam savainojumam.

Pēc izlasīšanas uzglabājiet šos noteikumus turpmākai izmantošanai.

Drošības noteikumos lietotais apzimējums "elektroinstruments" attiecas gan uz Jūsu tikla elektroinstrumentiem (ar elektrokabeli), gan arī uz akumulatora elektroinstrumentiem (bez elektrokabela).

Drošība darba vietā

▶ Uzturiet savu darba vietu tīru un labi apgaismotu. Nekārtīgās un tumšās vietās var viegli notikt nelaimes gadījums.
Nedarbiniet elektroinstrumentus sprādzienbīstamā atmosfērā, piemēram, viegli uzliesmojošu šķidrumu tuvumā un vietās ar paaugstinātu gāzu vai putekļu saturu gaisā. Darba laikā elektroinstruments nedaudz dzirksteļo, un tas var izsaukt viegli degošu putekļu vai tvaiku aizdegšanos.
Darbinot elektroinstrumentu, neļaujiet bērniem un nepiederošām personām tuvoties darba vietai. Citu personu klātbūtne var novērst uzmanību, kā rezultātā jūs varat zaudēt kontroli pār elektroinstrumentu.

Elektrodrošiba

Elektroinstrumenta kontaktdakšai jābūt piemērotai elektrotikla kontaktligzdai. Kontaktdakšas konstrukciju nedrīkst nekādā veidā mainīt. Nelietojiet kontaktdakšas adapterus, ja elektroinstruments caur kabeli tiek savienots ar aizsargzemējuma kēdi. Neizmainītas konstrukcijas kontaktdakša, kas piemērota kontaktligzdai, lauj samazināt elektriskā trieciena saņemšanas risku.
Nepiełaujiet kermana dału saskaršanos ar sazemētiem priekšmetiem, piemēram, ar caurulēm, radiatoriem, plītim vai ledusskapjiem. Pieskaroties sazemētām virsmām, pieaug risks saņemt elektrisko triecienu.
▶ Nelietojiet elektroinstrumentu lietus laikā, neturiet to mitrumā. Mitrumam iekļūstot elektroinstrumentā, pieaug risks saņemt elektrisko triecienu.
▶ Nenoslogojiet kabeli. Neizmantojiet kabeli, lai elektroinstrumentu nestu, vilktu vai atvienotu no elektrotikla kontaktligzdas. Sargājiet kabeli no karstuma, eljas, asām malām un kustošām dalām. Bojāts vai samezglojies elektrokabelis var būt par cēloni elektriskā trieciena saņemšanai.
Darbinot elektroinstrumentu ārpus telpam, izmantojiet tā pievienošanai vienīgi ārpustelpu lietošanai derīgus pagarinātājkabelus. Lietojot elektrokabeli, kas piemērots darbam ārpus telpam, samazinās elektriskā trieciena saņemšanas risks.
Ja elektroinstrumentu tomër nepieciešams darbinät vietās ar paaugstinātu mitrumu, pievienojiet to elektrobarošanas kēdēm, kas aizsargātas ar noplūdes strāvas aizsargreleju (RCD). Lietojot noplūdes strāvas aizsargreleju, samazinās risks saņemt elektrisko triecīenu.

Personiskā drošība

Strādājot ar elektroinstrumentu, saglabājiet paškontroli un rīkoieties saskaņā ar veselo saprātu. Pārtrauciet darbu, ja jūtaties noguris vai arī atrodaties narkotiku, alkohola vai medikamentu iespaidā. Strādājot ar elektroinstrumentu, pat viens neuzmanības mirklis var būt par cēloni nopietnam savainojumam.
Lietojiet individuālo darba aizsargaprikojumu. Darba laikā vienmēr nēsājiet aizsargbrilles. Individuālā darba aizsargaprikojuma (putekļu maskas, neslīdošu apavu un aizsargkiveres vai ausu aizsargu) lietošana noteiktos apstāklos laus samazināt savainošanās risku.
▶ Nepieļaujiet elektroinstrumenta patvalīgu ieslēgšanos. Pirms elektroinstrumenta pievienošanas elektrotīklam, akumulatora ievietošanas vai izņemšanas, kā arī pirms elektroinstrumenta pārnešanas pārliecinieties, ka tas ir izslēgts. Pārnesot elektroinstrumentu, ja pirksts atrodas uz ieslēdzēja, kā arī pievienojot to elektrobarošanas avotam laikā, kad elektroinstruments ir ieslēgts, var viegli notikt nelaimes gadijums.
▶ Pirms elektroinstrumenta ieslėgšanas izņemiet no tā regulējošos rīkus vai atslēgas. Regulējošais rīks vai

Latviešu|327

atslēga, kas ieslēgsanas brīdi atrodas elektroinstrumenta kustīgajās dājās, var radīt savainojumu.

▶ Nesniedzieties päräk tälu. Jebkurä situacijä saglabäjiet lidzsvaru un stingru stäju. Tas atvieglos elektroinstrumenta vadiskanu neparedzetäs situacijas.
Nësäjiet darbam piemërotu apgërbu. Darba laikä nenësäjiet brivi plandošas drëbes un rotaslietas. Netuviniet garus matus un drëbes kustošäm daläm. Valgas drëbes, rotaslietas un gari mati var lekerties kustošatás dalas.
Ja elektroinstrumenta konstrukcija lauj tam pievienot puteklu uzsükšanas vai saväkšanas, nodrošiniet, lai tä būtu pievienota un tiktu pareizi lietota. Pielietojot puteklu saväkšanu, samazinäs to kaitigä letakme uz veselibu.
Nepalaujieties uz iemaņām, kas iegūtas, bieži lietojot instrumentus, neiesligstiet pašapmierinātībā un neignorējiet instrumenta drošas lietošanas principus. Neuzmanigas ricības dēl dažās sekundes daļās var gūt nopietnu savainojumu.

Saudzīga apiešanās un darbs ar elektroinstrumentiem

▶ Nepārslogojiet elektroinstrumentu. Ikvienam darbam izvēlieties piemērotu elektroinstrumentu. Elektroinstruments darbojas labāk un drošāk pie nominālās slodzes.
▶ Nelietojiet elektroinstrumentu, ja to ar ieslėdzėja palidzību nevar ieslėgt un izslėgt. Elektroinstruments, ko nevar ieslėgt un izslėgt, ir bistams lietošanai un to nepiociešams remontėt.
- Pirms elektroinstrumenta regulēšanas, piederumu nomainas val novietošanas uzglabāšanai atvienojiet tā elektrokabela kontaktdakšu no barojošā elektrotikla val iznemiet no tā akumulatoru, ja tas ir iznemams. Šadīl ispejams noverst elektroinstrumenta nejaušu leslegšanos.
Ja elektroinstruments netiek lietots, uzglabājiet to piemērotā vietā, kur elektroinstruments nav sasniedzams bērniem un personām, kuras neprot ar to rīkotles val nav lepazinušas ar šiem notelkumiem. Ja elektroinstrumentu lieto nekompetentas personas, tas var apdraudet cilveku veselibu.
Savlaicigi apkalpojiet elektroinstrumentus un to piederumus. Pärbaudiet, vai kustigās daļas nav nobidijušās un ir droši lestiprinātas, vai kāda no dalām

sniegtajiem norādījumiem, çemot vērā ari konkrētos lietošanas apstāklus un veicamā darba raksturu. Elektroinstrumentu lietošana citiem mērķiem, nekā tiem, kurlem to ir paredzējis ražotājs, ir bīstama un var novest pie neparedzamām sekām.

Uzturiet elektroinstrumenta rokturus un noturvirsmas sausas, tiras un brivas no ellas un smërvieläm. Sliideni rokturi un noturvirsimas traucë efektivi rikoties ar elektroinstrumentu un to droši vadit neparedzëtäs situäcijäs.

Apkalpošana

Nodrošiniet, lai elektroinstrumenta remontu veiktu kvalificėts personāls, nomainai izmantojot vienigi identiskas rezerves dajas. Tikai tā ir iespējams panākt un saglabāt vajadzīgo darba drošībes limeni.

Drošibas noteikumi lenka slipmašinâm

Kopējie drošības noteikumi, kas parasti attiecināmi uz rupjās slīpēšanas, slīpēšanas vai griešanas darbiem:

Sls elektroinstrumentu ir slipmašina rupjai un smalkajai slipēšanai, kas lietojama ari apstrādei ar stieplu suku on nogriešanai. Izlasiet visus drošības noteikumus un instrukcijas, aplūkojiet ilustrācijas un iepazistieties ar specifikacijām, kas tiek piegādātas kopā ar šo elektroinstrumentu. Na neievēro visus tālāk sniegtos norādijumus, var izraisit elektrotriecienu, ugunsgrēku un/vaí nopietnus savainojumus.

Ar šo elektroinstrumentu nav paredzėts veikt tādas darbības, kā pulēšanu. Daribbas, kuras nav paredzėts veikt ar elektroinstrumentu, var būt bīstamas un izraisīt savainojumus.
▶ Nepärveidojlet što elektroinstrumentu, lai tas darbotos tā, kā to nav veidojls vai ipašī norādijls instrumentu ražotājs. Šāda pärveide var izraisit kontroles zudumu un radīt nopietnus savaincjumus.
▶ Nelietojiet piederumus, kas nav ipaši projektēti izmantošanal kopā ar šo instrumentu un ko šim nolūkam nav letelcis instrumenta ražotājs. Iespeja nastiprinat piederumu uz elektroinstrumenta vel negarante ta drošu lietošanu.
▶ lestiprinämä piederuma pieļaujamajam griešanās ātrumam jābūt ne mazākam par elektroinstrumenta maksimālo norādīto griešanās ātrumu. Piederumi, kas griežas atrak, neka pieļaujams, var saluzt un tikt mesti

328 | Latviešu

▶ Nelietojiet bojātus piederumus. Ik reizi pirms piederumu lietošanas pārbaudiet, vai tie nav bojāti, piemēram, vai abrazīvie diski nav atslāņojušies vai ieplaisājuši, vai slīpēšanas pamatnē nav vērojamas plaisas un nolietošanās vai stipra izdiluma pazīmes un vai stieplu suku veidojošās stieples nav valīgas vai atlūzušas. Ja elektroinstruments vai tā piederums ir kritis no zināma augstuma, pārbaudiet, vai tas nav bojāts, vai arī iestipriniet instrumentā nebojātu piederumu. Pēc piederuma apskates un iestiprināšanas laujiet elektroinstrumentam darboties ar maksimālo griešanās ātrumu vienu minūti ilgi, stāvot vietā, ko nešķērso rotējošā piederuma rotācijas plakne, un nodrošinot, lai arī tuvumā esošās personas atrastos šādā vietā. Bojātie piederumi šādas pārbaudes laikā parasti salūzt.
Nēsājiet individuālos darba aizsardzības līdzekļus. Atkarībā no veicamā darba rakstura, lietojiet sejas aizsargu, noslēdzošās aizsargbrilles vai parastās aizsargbrilles. Lai aizsargātos no prom lidojošajām sikajām abrazīva vai apstrādājamā materiāla daļinām, pēc vajadzības lietojiet putekļu aizsargmasku, ausu aizsargus, aizsargcīmdus un īpašu priekšautu. Acu aizsarglīdzekļiem jāspēj pasargāt no lidojošajiem svešķermeņiem, kas dažkārt rodas dažādu darbu gaitā. Putekļu aizsargmaskai vai respiratoram jāspēj pasargāt filtrēt daļiņas, kas veidojas darba laikā. Ilgstoši atrodoties stipra trokšņa iespaidā, var rasties paliekoši dzirdes traucējumi.
▶ Sekojiet, lai citas tuvumā esošās personas atrastos drošā attālumā no darba vietas. Ikvienam, kas atrodas darba vietas tuvumā, jālieto individuālie darba aizsardzības līdzekļi. Apstrādājamā priekšmeta atlūzas vai salūzuša piederuma daļas var lidot ar ievērojamu ātrumu un nodarīt kaitējumu cilvēku veselībai arī ievērojamā attālumā no darba vietas.
▶ Veicot darbības, kuru laikā griešanas piederums var skart slēptus vadus vai paša instrumenta elektrokabeli, turiet elektroinstrumentu vienīgi aiz izolētajām noturvirsmām. Griešanas piederumam skarot spriegumnesošus vadus, spriegums nonāk arī uz elektroinstrumenta nenosegtajām metāla dalām, kā rezultātā lietotājs var saņemt elektrisko triecienu.
Netuviniet rotējošu piederumu elektrokabelim. Zūdot kontrolei pār elektroinstrumentu, piederums var pārgrietz elektrokabeli vai iekerties tajā, kā rezultātā kāda no lietotāja kermana dalām var saskarties ar rotējošo piederumu.
▶ Nenovietojiet elektroinstrumentu, pirms tajā iestiprinātais piederums nav pilnīgi apstājies. Rotējošais piederums var skart balsta virsmu un iekerties tajā, kā rezultātā elektroinstruments var klūt nevadāms.
▶ Nedarbiniet elektroinstrumentu laikā, kad tas tiek pārvietots. Lietotāja apgērbs var nejauši saskarties ar rotējošo piederumu un iekerties tajā, izraisot piederuma saskaršanos ar kādu no lietotāja kermana daļām.

▶ Regulāri tīriet elektroinstrumenta ventilācijas atveres. Motora ventilators ivelek puteklus instrumenta korpusā, kur tie uzkrājas, bet liela metāla putekļu daudzuma uzkrāšanās var klūt par cēloni elektrotraumai.
Nedarbiniet elektroinstrumentu ugunsnedrošu materiālu tuvumā. Lidojošās dzirksteles var aizdedzināt šādus materiālus.
▶ Nelietojiet piederumus, kam nepieciešams pievadit dzesējošo škidrumu. Ūdens vai citu škidro dzesēšanas līdzekļu izmantošana var izraisīt elektrisko triecienu vai pat lietotāja bojāeju.

Atsitiens un ar to saistitie brīdinājumi:

Atsitiens ir specifiska instrumenta reakcija, pēkšni iekeroties vai iestrēgstot rotējošam slīpēšanas diskam, slīpēšanas pamatnei, stieplu sukai vai citam piederumam. Rotējoša abrazīvā diska iekeršanās vai iestrēgšana izraisa tā pēkšņu apstāšanos, kā rezultātā elektroinstruments pārvietojas virzienā, kas ir pretējs diska kustības virzienam iestrēguma vietā.

Piemēram, ja abrazīvais disks iekeras vai iestrēgst apstrādājamajā priekšmetā, tajā iegremdētā diska mala var izrauties no apstrādājamā materiāla vai izraisīt atsitienu. Šādā gadījumā abrazīvais disks pārvietojas lietotāja virzienā vai arī prom no viņa, atkarībā no diska rotācijas virziena attiecībā pret apstrādājamo priekšmetu. Turklāt, šādos apstāklos abrazīvais disks var salūzt.

Atsitiens ir sekas elektroinstrumenta nepareizai vai neprasmīgai lietošanai, un no tā var izvairīties, ievērojot zināmus piesardzības pasākumus, kas aprakstīti turpmākajā izklāstā.

▶ Stingri turiet elektroinstrumentu ar abām rokām un ienemiet tādu kermeņa un roku stāvokli, kas vislabāk ľautu pretoties atsitiena spēkam. Vienmēr lietojiet papildrokturi, ja tāds ir paredzēts, jo tas elektroinstrumenta palaišanas brīdī ľaus optimāli kompensēt atsitienu vai reaktīvo griezes momentu un saglabāt kontroli pār instrumentu. Veicot atbilstošus piesardzības pasākumus, lietotājs jebkurā situācijā spēj efektīvi pretoties atsitiena izraisītajiem spēkiem.
Netuviniet rokas rotējošam piederumam. Atsitiena gadījumā piederums var skart lietotāja roku.
Izvairieties atrasties vietā, kurp atsitiena gadijumā varētu pārvietoties elektroinstruments. Atsitiena brīdī elektroinstruments pārvietojas virzienā, kas ir pretējs diska kustības virzienam iestrēgšanas vietā.
▶ levērojiet īpašu piesardzību, apstrādājot stūrus, asas malas u.c.. Nepieļaujiet piederuma atlēkšanu no apstrādājamā priekšmeta vai iekeršanos tajā. Saskaroties ar stūriem vai asām malām, rotējošais piederums bieži iekertas apstrādājamā priekšmetā, kas var būt par cēloni kontroles zaudēšanai pār elektroinstrumentu vai atsitienam.
Neiestipriniet elektroinstrumentä zāga kēdes koka grebšanas asmeni, segmentveida dimanta disku ar periferiālo spraugu, kas ir platāka par 10 mm, kā ari zāga asmeni ar zobiem. Šādu asmeņu izmantošana bieži

izraisa atsitienu vai rada priekšnoteikumus kontroles zaudēšanai pār instrumentu.

İpašie drošības noteikumi, veicot rupjo slipēšanu un nogriešanu:

Lietojiet vienīgi Jūsu elektroinstrumentam paredzēta tipa slipēšanas diskus un šiem diskiem paredzētu aizsargpārsegu. Aizsargpārsegs var nepietiekami nosegt elektroinstrumentam nepiemērotus slipēšanas diskus, līdz ar to nelaujot panākt vēlamo darba drošību.
▶ Centrā ieliektu disku slīpējošajai virsmai jābūt nostiprinātai zemāk par aizsargpārsega lūpas plakni. Ja disks ir nepareizi nostiprināts un izvirzās virs aizsargpārsega lūpas plaknes, nevar tikt nodrošināta pietiekoša lietotāja aizsardzība.
Aizsargpārsegam jābūt droši nostiprinātam uz elektroinstrumenta un noregulētam tā, lai lietotāja virzienā būtu vērsta pēc iespējas mazāka diska nenosegtā daļa. Aizsargpārsegs palidz aizsargāt lietotāju no atlūzām un nejaušas saskaršanās ar slīpēšanas disku, kā arī no lidojošām dzirkstelēm, kas var aizdedzināt apģērbu.
▶ Diskus drīkst izmantot vienīgi ieteiktajiem lietošanas veidiem. Piemēram, neizmantojiet slīpēšanai griešanas diska sānu virsmu. Abrazīvie griešanas diski ir paredzēti materiālu apstrādei ar malas griezējšķautni, tāpēc stiprs spiediens sānu virzienā var salauzt šos piederumus.
Kopā ar izvēlēto slīpēšanas disku izmantojiet vienīgi nebojātu balsta paplāksni ar piemērotu formu un izmēriem. Piemērota tipa balsta paplāksne darba laikā droši balsta griešanas disku un samazina tā salūšanas iespēju. Kopā ar griešanas diskiem izmantojamās balsta paplāksnes var atšķirties no balsta paplāksnēm, kas izmantojamas kopā ar slīpēšanas diskiem.
▶ Neizmantojiet nolietotus slīpēšanas diskus, kas paredzēti lielākas jaudas elektroinstrumentiem. Lieliem elektroinstrumentiem paredzētie slīpēšanas diski nav piemēroti lielākam ātrumam vai mazākiem elektroinstrumentiem, tāpēc tie darba laikā var salūzt.
Lietojot divu funkciju diskus vienmēr izmantojiet darbam atbilstošo aizsargu. Ja netiek lietots pareizais aizsargs, tas var nenodrošināt vēlamo aizsardzības limeni un izraisīt nopietnas traumas.

Papildu drošības noteikumi, veicot nogriešanas darbus:

▶ Neizdariet pärāk stipru spiedienu uz griešanas disku un nepieļaujiet tā iestrēgšanu. Nemēginiet veidot pärāk dziļus griezumus. Pārslogojot griešanas disku, tas biežāk iestrēgst griezumā, līdz ar to pieaugot atsitiena vai diska salūšanas iespējai.
Izvairieties atrasties rotējošā griešanas diska priekšā vai aiz tā. Ja darba laikā lietotājs pārvieto griešanas disku prom no sevis apstrādājamā priekšmeta virzienā, tad atsitiena gadījumā elektroinstruments ar rotējošu griešanas disku tiks mests tieši lietotāja virzienā.
Pārtraucot darbu jebkāda iemesla dēļ vai iestrēgstot griešanas diskam, izslēdziet elektroinstrumentu un

turiet to nekustigi, līdz disks pilnīgi apstājas. Nemēginiet izvilkt no griezuma vēl rotējošu griēšanas disku, jo šāda rīcība var klūt par cēloni atsitienam. Noskaidrojiet un novērsiet diska iestrēgšanas cēloni.

▶ Neatsāciet griešanu, ja griešanas disks atrodas griezumā. Nogaidiet, līdz griešanas disks sasniedz pilnu griešanās ātrumu, un tikai tad uzmanīgi ievadiet disku griezumā. Ja elektroinstruments tiek ieslēgts laikā, kad tajā iestiprinātais griešanas disks atrodas griezumā, tas var iestrēgt griezuma vietā vai izlekt no tās, kā arī var notikt atsitiens.
Lai samazinātu atsitiena risku, iestrēgstot griešanas diskam, atbalstiet griežamā materiāla loksnes vai liela izmēra apstrādājamos priekšmetus. Lieli priekšmeti nereti tiecas saliekties paši sava svara iespaidā. Balsti jānovieto zem apstrādājamā priekšmeta abās griešanas diska pusēs – gan griezuma tuvumā, gan arī priekšmeta malā.
▶ levērojiet īpašu piesardzību, veidojot padzilinājumus sienās vai citos objektos, kas nav aplūkojami no abām pusēm. legremdējamais griešanas disks var skart gāzes vadu, ūdensvadu, elektropārvades līniju vai citu objektu, izraisot atsitienu.
▶ Nemėginiet veikt izliektu griezumu. Pārslogojot disku, slodze palielinās un izraisa diska sagriešanos vai iestrēgšanu griezumā, palielinot atsitiena vai diska salūšanas iespēju.

İpašie drošības noteikumi, veicot slīpēšanu:

Izmantojiet pareiza izmēra slippapīra disku. Izvēlieties darbam slippapīra loksnes ar izmēriem, ko norādījis ražotājs. Ja slippapīra loksne sniedzas pārī slipešanas pamatnes malām, tas var izraisīt grieztas brūces, izsaukt slippapīra loksnes iestrēgšanu vai plišanu, kā arī izraisīt atsitienu.

İpašie drošības noteikumi, veicot apstrādi ar stieplu suku:

▶ Atcerieties, ka stieples var izkrist no sukas un lidot prom arī parastās apstrādes laikā. Nepārslogojiet stieples, pārāk stipri noslogojot suku Atlūzušās stieples var viegli izklūt cauri apģerbam un iespiesties ādā.
Ja, veicot apstrādi ar stieplu suku, tiek ieteikts izmantot aizsargu, nepieļaujiet kausveida vai diskveida stieplu sukas saskaršanos ar aizsargu. Kausveida un diskveida stieplu sukas darba slodzes un centrbēdzes spēka iespaidā var izplesties, palielinoties to diametram.

Papildu drošibas noteikumi

Nēsājiet aizsargbrilles.

Aizsargapvalku nedrikst izmantot griešanai. Izmantojot piemērotu stiprinājumu, aizsargapvalku var izmantot arī griešanai.

330 | Latviešu

Darba laikā stingri turiet elektroinstrumenta ar alām rokām un ienemier stabilu kemnega stāvokli. Elektroinstrumenta ir drušāk vadīt ar alām rokām.

a levietojamiem instrumentiem ar iekšejo vitni, piemėram, biršćem un dimanta urbjiem, pievėslet uzmanību slipėšanas vārpsts maksimālajam vitnes garuman. Vārpsts gals nedīkst pieskarties jevietojamā darbinsarumenta apakšidalai.
« Liejotj piemerota metalmeldetaju, parbandet, vai aprädes vietu neelsko sleptas komunalapgades linijas, vai ari griezletes péc konsultacjas vietaja komunalis sainniecibas testade. Darbinstrumenta sakarianas ai elektropävades liniju var izraisi atizdeganos vai bär par ciloni elektriskajan trietenam. Bojājums glāzes pävades liniji var izraisi spradzienu. Darbinstrumentam skaroi idrensvada caruni, tai tik biojtas materiālis vērīfūs, kā ari strādlijsā persona var soneni elektriska trietien.
u Nepieskarieties slipešanas un griešanas diskiem. pums tie nav atdzisuši. Darba laikā diski stipri sakarst.
«Elektroharosanas pärtraularna gadljumā, piemēram, tad, ja tiek portraukta spriegurna padveve elekrotikla val atvienota elektrotikla kontaktdakša, atblokejiet elektrinstrumenta leslédžeju un pärvietojiet to stavoklt "izlségs". La tiek nověsta elektrinstrumenta nekontroléta, patvaltga leslégšanas.
a Nostipriniet apstradajamo priekšmetu, festiprinot apstradajamo priekšmetu skravspiles vai cita stiprinajuma ierice, stradat ir drošak, neka tad, ja tas tiek turets ar rokam.
a Uzglabājiet ievietojannos darhinstrumentus ēku iekšienē sausā, neaizsalsroša telpā ar viinnērīgu temperatīra.
a Pirns elektroiekārtas transporēšanas nopemlet levietojamos darbinstrumentus. Tāda veidā Jūs novērsīstet bojājumus.
a Uz limetiem grišanas an slipešanas diskiem ir noradits denguma terminiš, pec kura šos diskus vairs nedrikst izmantot.

Izstrādājuma un tā funkciju apraksts

Izlasiet drošības noteikumus un norādīlūmus lietošanai. Drošības noteikumu

rupjajai slipēšanai, ka art akmens materialu urbšanai ar dimanta kroqurbjiem, nelietojot üdeni. 10 veicot ir jālevēro pareiza alzsargpārsega lietošana (skatt „Lietošana“, Lappuse 355).

Veicot akmens grišanu, janodrošina pietiekoša puteklu uzsukšana.

Elektroinstrumentu kopā ar liecošanai atlautiem slipēšanas darbinstrumentiem var izmantot arī slipēšanai ar slīppapīru Elektroinstrumentu nedriksī izmantot akrnens materialu

slupešanai ar dimanta slupešanas diskiem, metala un akmens slupešanai ar kausveida diskiem vai kompozutmaterialu apstradei.

Attelotas sastavdaļas

Attēlnto komponentu numerācija athilsi karstā elektroinstrumenta atīplojumam grafiskajā lana

(1) Taustiņš darhvrīrpstas filcsēšanai
(2) Tesledzejs/izsledzejs
(3) Puteklu tverne (GWS 24-180 JZ./ GWS 24-230 JZ./ GWS 24-230 P7)
(4) Vibracijas slapejoša papildrokruris (ar izoletu noturvirsniu)
(5) Standarca papildrokturis (ar izolecu noturvirsmu)
(6) Aizsargpärsega fiksējinsā skrīve
(7) Slipešanas alzsargparsegs
(B) Griestanas aizsargparsegi
(9) Grielanas pārsegs
(10) Balstpaplaksne ar gredzenblivi
(11) Slipripal
(12) Griezjdisks
(13) Dimanta griezejdisks
(14) Piespieléjuzgrievnis
(13) Rokas piespiedėjuzgrieznis SDS-elić
(16) Divizcilņu uzgriežņu atslėga piespiedėjuzgrieznim apalajam uzgrieznim
(17) Rokuris (ar izolētu notarvirsinu)
(18) Slipešanas darbvarpsta
(19) Roku aizsargi
(20) Gumijas slīpēšanas pamatrie
(21) Sliploksně

Tehniskie dati

Leŋka slipmašina GWS 24-180 GWS 24-230 GWS 24-180 P GWS 24-230 P
Izstrādājuma numurs	3 601 HC2 0.. 3 601 HC3 0.. 3 601 HC2 1.. 3 601 HC3 1..
Nominālā ieejas jauda W 2400 2400 2400 2400
Nominālais brīvgaitas griezes momentsA	min-18500 6500 8500 6500
maks. slīpripas diametrs/gumijas škīvjveida slīpripas diametrs	mm 180 230 180 230
Slīpēšanas darbvārpstas vītne M 14 M 14 M 14 M 14
maks. slīpēšanas darbvārpstas vītnes garums	mm 25 25 25 25
Aizsardzība pret atkārtotu ieslēgšanos	----
Pakāpeniska palaišana - - - -
Aizsardzība pret pārslodzi - - - -
SvarsB)C)	kg 5,6–7,8 5,8–8,8 5,6–7,8 5,8–8,8
Aizsardzības klase	☐/II/II/II/II ☐	☐

A) Nominālais brīvgaitas griešanās ātrums atbilstīgi EN IEC 62841-2-3 piemērotu darba instrumentu izvēlei. Reālais tukšgaitas apgriezienu skaits nedrīkst pārsniegt nominālo apgriezienu skaitu un tādēļ tas ir mazāks.
B) atkaribā no izmantotā aizsargpārsega ((8), (7), (9)) un no izmantotā papildroktura ((5), (4) un izmantotā nosūkšanas pārsega (25))
C) Svars bez elektrotikla pieslēguma kabela un elektrotikla kontaktdakšas
Parametri ir sniegti nominālajam spriegumam [U] 230 V. Elektroinstrumentiem, kas paredzēti zemākam spriegumam vai ir modificēti atbilstoši nacionalālajiem standartiem, šie parametri var atškirties.

Norādes par nosacījumiem pieslēgšanai pie elektrotikla GWS 24-180 P un GWS 24-230 P:

Ierice atbilst IEC 61000-3-11 prasibām un ir pakļauta nosacītam savienojumam. Ierice var izraisīt neregulāras sprieguma svārstības nelabvēligos strāvas apstāklos. Šīs ierīces pretestība ir iestatīta kā Z faktiskais = 0,16 Ω. Lietotājam ir jāpārliecinās, ka savienojuma punkts ar pretestību Z maks , kuram ierice jāpievieno, atbilst pretestības prasibām: Z faktiskais ≥ Z maks . Ja Z maks . nav zināms, nosakiet Z _maks , konsultējoties ar tīkla piegādātāju vai piegādes iestādi.

Vērtības var atšķirties atkaribā no konkrētā izstrādājuma un izmantošanas vai apkārtējās vides apstākļiem. Plašāku informāciju skatiet vietnē www.bosch-professional.com/wac.

Lenka slipmašina		GWS 24-180 JZ	GWS 24-230 JZ	GWS 24-230 PZ
Izstrādājuma numurs		3 601 HC2 3..	3 601 HC3 3..	3 601 HC3 4..
Nominālā ieejas jauda	W	2400	2400	2400
Nominālais brīvgaitas griezes moments ^A)	min ^-1	8500	6500	6500
maks. slīpripas diametrs/gumijas škīvjveida slīpripas diametrs	mm	180	230	230
Slīpēšanas darbvārpstas vītne		M 14	M 14	M 14
maks. slīpēšanas darbvārpstas vītnes garums	mm	25	25	25
Aizsardzība pret atkārtotu ieslēgšanos		●	●	●
Pakāpeniska palaišana		●	●	●
Aizsardzība pret pārslodzi		●	●	●
Svars ^B)(C)	kg	5,6-7,8	5,8-8,8	5,8-8,8
Aizsardzības klase		☐ / II	☐ / II	☐ / II

A) Nominālais brivgaitas griēšanās ātrums atbilstīgi EN IEC 62841-2-3 piemērotu darba instrumentu izvēlei. Reālais tukšgaitas apgriezienu skaits nedrikst pārsniegt nominālo apgriezienu skaitu un tādēļ tas ir mazāks.
B) atkaribā no izmantotā aizsargpārsega ((8), (7), (9)) un no izmantotā papildroktura ((5), (4) un izmantotā nosūkšanas pārsega (25))
C) Svars bez elektrotikla pieslēguma kabela un elektrotikla kontaktdakšas
Parametri ir sniegti nominālajam spriegumam [U] 230 V. Elektroinstrumentiem, kas paredzēti zemākam spriegumam vai ir modificēti atbilstoši nacionālajiem standartiem, šie parametri var atskirties.

332 | Latviešu

Vērtības var atšķirties atkaribā no konkrētā izstrādājuma un izmantošanas vai apkārtējās vides apstākliem. Plašāku informāciju skatiet vietnē www.bosch-professional.com/wac.

Informācija par troksni un vibrāciju

GWS 24-180 GWS 24-230 GWS 24-180 P GWS 24-230 P3 601 HC2 0.. 3 601 HC3 0.. 3 601 HC2 1.. 3 601 HC3 1..

Trokšna emisijas vērtības ir noteiktas atbilstīgi EN IEC 62841-2-3.

Elektroinstrumenta A-novērtētais trokšnu limenis sastāda

Skañas spiediena limeni	dB(A)	95	95	95	95
Skañas jaudas limeni	dB(A)	103	103	103	103
K nenoteiktibu	dB	3	3	3	3
Lietojiet dzirdes aizsarglidzeklus!

Vibrāciju kopējā vērtība a _h (vektoru summa trijos virzienos) un mērījuma nenoteiktība K ir noteiktas atbilstīgi EN IEC 62841-2-3:

Virsmas slīpēšana un griešana ar slīpēšanu:

Slipēšana ar slīpripu:

Trokšna emisijas vērtības ir noteiktas atbilstīgi EN IEC 62841-2-3.

Elektroinstrumenta A-novērtētais trokšņu līmenis sastāda

Skañas spiediena limeni	dB(A)	96	96	96
Skañas jaudas limeni	dB(A)	104	104	104
K nenoteiktibu	dB	3	3	3
Lietojiet dzirdes aizsarglidzeklus!

Vibrāciju kopējā vērtība a _h (vektoru summa trijos virzienos) un mērījuma nenoteiktība K ir noteiktas atbilstīgi EN IEC 62841-2-3:

Virsmas slīpēšana un griešana ar slīpēšanu:

Slipēšana ar slīpripu:

Plâna skârda vai citu viegli vibrêjošu materiâlu ar lielu virsmu slípêšana var novest pie paaugstinātas trokšņa emisijas vērtības līdz pat 15dB. Ar piemērotiem smagiem slāpêšanas pārklājiem paaugstinātas trokšņa emisijas var tik samazinātas. Paaugstināta trokšņu emisija ir jānem vērā gan velcot skaņas jaudas riska novērtėjumu, gan arī izvēloties piemērotu dzirdes aizsarglidzekli.

Šajā pamācībā norādītais vibrācijas limenis un instrumenta radītā trokšņa vērtība ir izmērita atbilstoši standartā noteiktajai procedūrai un var tikt izmantota elektroinstrumentu savstarpējai salīdzināšanai. To var izmantot ari vibrācijas un trokšņa radītās papildu slodzes iepriekšējai novērtēšanai.

Šeit norādītais svārstību limenis un instrumenta raditā trokšņa vērtība ir attiecināma uz elektroinstrumenta galvenajiem pielietojuma veidiem. Ja elektroinstruments tiek lietots netipiskiem mērķiem, kopā ar netipiskiem darbinstrumentiem vai nav vajadzīgajā veidā apkalpots, tā svārstību limenis un raditā trokšņa vērtība var atšķirties no šeit norādītajām vērtībām. Tas var ievērojami palielināt

svārstību un trokšņa radīto papildu slodzi kopējam darba laika posmam.

Lai precīzi izvērtētu svārstību un trokšņa radīto papildu slodzi zināmam darba laika posmam, jāņem vērā arī laiks, kad elektroinstruments ir izslēgts vai arī darbojas, taču faktiski netiek izmantots paredzētā darba veikšanai. Tas var ievērojami samazināt svārstību un trokšņa radīto papildu slodzi kopējam darba laika posmam.

Veiciet papildu pasākumus, lai pasargātu strādājošo personu no vibrācijas kaitīgās iedarbības, piemēram, savlaicīgi veiciet elektroinstrumenta un darbinstrumentu apkalpošanu, uzturiet rokas siltas un pareizi plānojiet darbu.

Aizsardzība pret atkārtotu ieslēgšanos

(GWS 24-180 JZ / GWS 24-230 JZ / GWS 24-230 PZ)

Aizsardzība pret atkārtotu ieslēgšanos novērš elektroinstrumenta nekontrolētu ieslēgšanos, atjaunojoties sprieguma padevei pēc elektrobarošanas pārtraukuma.

Lai atsaktu darbu pēc aizsardzības aktivizēšanās, pārvietojiet ieslēdzēju (2) stāvoklī "lzslēgts" un tad no jauna ieslēdziet elektroinstrumentu.

Pakāpeniska palaišana

(GWS 24-180 JZ / GWS 24-230 JZ / GWS 24-230 PZ)

Elektroniskā pakāpeniskās palaišanas funkcija ierobežo griezes momentu ieslēgšanas laikā un nodrošina elektroinstrumentu iedarbināšanu ar maziem apgriezieniem.

Norāde: Ja elektroinstruments tūlīt pēc ieslēgšanas sāk darboties ar pilnu griešanās ātrumu, tas nozīmē, ka pakāpeniskās palaišanas un aizsardzības pret atkārtotu ieslēgšanos funkcija nedarbojas. Elektroinstruments ir nekavējoties jānosūta uz klientu apkalpošanas dienestu; (adrese ir norādīta sadalā “Klientu apkalpošanas dienests un konsultācijas par lietošanu”).

Aizsardzība pret pārslodzi

(GWS 24-180 JZ / GWS 24-230 JZ / GWS 24-230 PZ)

Ja ir pārslodze, motors apstājas. Tad laujiet elektroinstrumentam atdzist, aptuveni 5–10 sekundes darbinot to brīvgaitā ar maksimālo brīvgaitas griešanās ātrumu.

Puteklu tvertnes iztukšošana (skatit attēlu D)

(GWS 24-180 JZ / GWS 24-230 JZ / GWS 24-230 PZ)

Saspiediet putekļu tvertnes (3) sānus un izvelciet putekļu tvertni (3) no elektroinstrumenta. Atveriet vāku un iztukšojiet putekļu tvertni (3). lebīdiet putekļu tvertni (3) elektroinstrumentā tā, ka tvertne fiksējas.

Montāža

- Pirms elektroinstrumenta apkopes vai apkalpošanas izvelciet tā elektrokabela kontaktdakšu no barojošā elektrotikla kontaktligzdas.

Aizsargierīces montāža

Piezime. Ja darba laikā salūzt slīpēšanas disks vai tiek bojātas aizsargpārsega/elektroinstrumenta stiprināšanas ierīces, elektroinstruments nekavējoties jānosūta uz klientu apkalpošanas remonta darbnīcu, kuras adrese ir sniegta sadalā „Klientu apkalpošanas dienests un konsultācijas par lietošanu“.

Aizsargpärsegs slipēšanai

Novietojiet aizsargpārsegu (7) uz darbvārpstas aptveres. Pārvietojiet aizsargpārsegu (7) stāvokli, kas atbilst veicamā darba raksturam, un tad nostipriniet aizsargpārsegu (7) ar fiksējošo skrūvi (6).

▶ Pagrieziet aizsargpärsegu (7) tā, lai tiktu novērsta dzirksteļu lidošana elektroinstrumenta lietotāja virzienā.

Aizsargpārsegs griešanai

▶ Griešanai vienmēr izmantojiet griešanas aizsargpārsegu (8) vai slīpēšanas aizsargpārsegu (7) kopā ar samontētu griešanas aizsargpārsegu (9).

▶ Veicot akmens griešanu, nodrošiniet pietiekošu puteklu uzsūkšanu.

Griešanas aizsargpārsegs (8) ir nostiprināms līdzīgi kā slīpēšanas aizsargpārsegs (7).

Griešanas pärsegs

Montëjiet griešanas pärsegu (9) pie slipëšanas aizsargpärsega (7) (skat. attēlu A): pabīdiet sviru atpakal (1). Uzlieciet aizsargpärsegu (9) uz slipëšanas aizsargpärsega (7) (2). Piespiediet sviru atkal cieši pie aizsargpärsega (7) (3).

Demontējot (skat. attēlu B), pabīdiet sviru atpakal (1). Novelciet pārsegu (9) no aizsargpārsega (7) (2).

Uzsūkšanas pārsegs darbam ar griešanas vadotni

Griešanā ar vadotni izmantojamo nosūkšanas pārsegu (25) nostiprina līdzīgi kā slīpēšanas aizsargpārsegu.

Nostiprinot papildrokturi (5)/(4) caur loku pie nosūkšanas pārsega pie visa korpusa, elektroinstruments tiek cieši savienots ar nosūkšanas pārsegu. Pie nosūkšanas pārsega ar griešanas vadotni (25) var pieslēgt piemērotu Bosch vakuumsūcēju. Šim nolūkam ievietojiet uzsūkšanas šlūteni ar uzsūkšanas adapteri tam paredzētajā nosūkšanas pārsega uzgalī.

Norādījums: berze, kuru rada putekļi uzūkšanas šļūtenē un piederumā uzūkšanas laikā, izraisa elektrostatisko lādiņu, kuru lietotājs var sajust kā elektrostatiskā lādiņa izlādi (atkarībā no apkārtējās vides faktoriem un viņa fiziologiskā stāvokļa). Smalko putekļu un sausu materiālu uzūkšanai Bosch parasti rekomendē izmantot antistatisko uzūkšanas šļūteni (Piederums).

Roku aizsargs

- Darbam ar gumijas slīpēšanas pamatni (20) vai ar kausveida/konisko suku/dimanta kroņurbi vienmēr samontējiet uz instrumenta roku aizsargu (19).

Nostipriniet roku aizsargu (19) ar papildrokturi (5)/(4).

334 | Latviešu

Standarta papildrokturis/pretvibrācijas papildrokturis Atbilstīgi veicamajam darbam ieskrūvējiet papildrokturi (5)/(4) reduktora galvas labajā vai kreisajā pusē.

▶ Lietojiet elektroinstrumentu tikai ar nostiprinātu papildrokturi (5)/(4).
▶ Neizmantojiet elektroinstrumentu, ja tā papildrokturis (5)/(4) ir bojāts. Ir aizliegts veikt izmainas papildroktura konstrukcijā (5)/(4).

Vibration Control

Vibrācijas slāpējošā papildroktura izmantošana (4) nodrošina samazinātu vibrāciju apjomu un līdz ar

to patikamāku un drošāku darba vidi.

Slipēšanas darbinstrumentu montāža

• Pirms elektroinstrumenta apkopes vai apkalpošanas izvelciet tā elektrokabela kontaktdakšu no barojošā elektrotikla kontaktligzdas.
  ▶ Nepieskarieties slīpēšanas un griešanas diskiem, pirms tie nav atdzisuši. Darba laikā diski stipri sakarst.

Notiriet slipmašinas darbvārpstu (18) un visas iestiprināmās dalas.

lestiprinot un iznemot slīpēšanas darbinstrumentus, fiksējiet slīpmašīnas darbvārpstu, nospiežot darbvārpstas fiksēšanas taustinu (1).
▶ Nospiediet darbvärpstas fiksēšanas taustinų tikai laikā, kad slipmašinas darbvärpsta negriežas. Pretējā gadījumā elektroinstruments var tikt bojāts.

Slīpēšanas vai griešanas disks

levērojiet slipešanas darbinstrumentu izmērus. Centrālā atvēruma diametram ir jāatbilst balstpaplāksnes centrējošā izcilņa izmēram. Nelietojiet adapterus vai citus samazinošos palīglīdzekļus.

Lietojot dimanta griešanas diskus, sekojiet lai bultas virziens uz dimanta griešanas diska sakristu ar elektroinstrumenta griešanās virzienu (ko norāda bultas virziens uz tā korpusa). Montāžas seciba ir parādīta grafikas lappusē.

Norādījums: Montējot savienotus slīpēšanas vai griešanas diskus (10) ar piegādāto balsta paplāksni (14) vai rokas piespiedējuzgriezni (15) nav nepieciešams izmantot starplikas.

Lai nostiprinātu slipešanas/griešanas disku, novietojiet balsta paplāksni ar gredzenblīvi (10) uz slipešanas darbvārpstas (18) un pievelciet to ar piespiedējuzgriežni (14). Pievērsiet uzmanību piespiedējuzgriežna novietojumam (14) atkarībā no izmantotajiem slipešanas/griešanas diskiem (skatīt attēlus Lietotāja rokasgrāmatas sākuma nodalā), un pievelciet to ar divizcilņu uzgriežņu atslēgu (skatīt „Rokas piespiedējuzgrieznis “ SPS Pappasīe 34).

▶ Pēc slīpēšanas darbinstrumenta iestiprināšanas un pirms elektroinstrumenta ieslēgšanas pārbaudiet, vai darbinstruments ir pareizi iestiprināts un var brīvi griezties. Pārliecinieties, ka slīpēšanas darbinstruments neskar aizsargpārsegu vai citas elektroinstrumenta daļas.

Balstpaplāksnes (10) centrējošo izcilni aptver plastmasas ieliktnis (O veida gredzens). Ja O veida gredzena nav vai tas ir bojāts, pirms instrumenta turpmākas lietošanas balstpaplāksne (10) noteikti jānomaina.

Lai veiktu slipėšanas darbinstrumentu nomainų, nelietojot nekādus papildrikus, piespiedējuzgriežna (14) vietā var lietot rokas piespiedējuzgriezni (15).

- Ātrspilējošo uzgriezni (15) drīkst lietot vienīgi kopā ar slipēšanas diskiem vai griešanas diskiem.

Lietojiet vienīgi nebojātu rokas piespiedējuzgriezni (15). Uzskrūvējot rokas piespiedējuzgriezni (15), ņemiet vērā, ka tā markētā puse nedrikst būt vērsta pret slīpēšanas disku, bet uz uzgriežna attēlotajai bultai jābūt vērstai pret markiera atzīmi (27).

(27)

Lai fiksētu slīpmašinas darbvařpstu, nospiediet darbvařpstas fiksēšanas taustīņu (1). Lai pievilktu rokas piespiedējuzgriezni, spēcīgi pagrieziet to pulksteņa rādītāju kustības virzienā.

Pareizi uzskrūvētu un nebojātu rokas piespiedējuzgriezni var noskrūvēt, ar roku satverot to aiz rievotās apmales un griežot virzienā, kas ir pretējs pulksteņa rādītāju kustības virzienam. Ja rokas piespiedējuzgrieznis ir iestrēdzis, nemėģiniet to atskrūvēt ar plakanknaibēm, bet lietojiet šim nolūkam divizcilņu uzgriežņu atslēgu. Novietojiet divizcilņu

uzgriežnu atslēgu, kā parādīts attēlā.

Izmantojamie slīpēšanas darbinstrumenti

Jüs varat izmantot darbam visus lietošanas pamācībā norādītos slīpēšanas darbinstrumentus.

Izmantojamā slīpēšanas darbinstrumenta pieļaujamā griešanas ātruma [min. ^-1 ] un aploces ātruma [m/s] vērtībām jābūt ne mazākām par tālāk sniegtajā tabulā norādītajām vērtībām.

Nepārsniedziet uz slīpēšanas darbinstrumenta etiketes norāditās griešanās ātruma un aploces ātruma pielaujamās vērtības.

maks. [mm] [mm] [°]
	D b s d a [min]					-1] [m/s]
	180	8	-	22,2	-	8500	80
	230	8	-	22,2	-	6500	80
	180	4,2	-	22,2	-	8500	80
	230	4,2	-	22,2	-	6500	80
	180	-	-	-	-	8500	80
	230	-	-	-	-	6500	80
	100	27	-	M 14	-	8500	80
	125	30	-	M 14	-	6500	80
[6ABZ]	180	26	-	M 14	-	8500	80
	180	20	-	22,2	-	8500	80
	125--M 14-8500 80
	83--M 14-8500 80
	180	3,0	7	22,2	>0	8500	80
	230	3,0	7	22,2	>0	6500	80

Puteklu un skaidu uzsūkšana

Dažu materiālu, piemēram, svinu saturošu krāsu, dažu koksnes šķirņu, minerālu un metālu putekļi var būt kaitīgi veselībai. Pieskaršanās šādiem putekļiem vai to ieelpošana var izraisīt alergiskas reakcijas vai elpošanas celu saslimšanu elektroinstrumenta lietotājam vai darba vietai tuvumā esošajām personām.

Atsevišku materiālu puteklī, piemēram, puteklī, kas rodas, zāgējot ozola vai dižskābarža koksni, var izraisit vēzi, īpaši tad, ja koksne iepriekš ir tikusi kīmiski apstrādāta (ar hromātu vai koksnes aizsardzības līdzekļiem). Azbestu saturošus materiālus drikst apstrādāt vienīgi personas ar īpašām profesionālām iemanām.

• Pielietojiet apstrādājamajam materiālam vispiemērotāko putekļu uzsūkšanas metodi.
• Darba vietai jābūt labi ventilējamai.
• Darba laikā ieteicams izmantot masku elpošanas celu aizsardzībai ar filtrēšanas klasi P2.

levērojiet jūsu valstī spēkā esošos priekšrakstus, kas attiecas uz apstrādājamo materiālu.

▶ Nepieļaujiet putekļu uzkrāšanos darba vietā. Putekļi var viegli aizdegties.

Lietošana

▶ Nenoslogojiet elektroinstrumentu līdz tādai pakāpei, ka tā darbvārpsta pārstāj griezties.

Pirms elektroinstrumenta apkopes vai apkalpošanas izvelciet tā elektrokabela kontaktdakšu no barojošā elektrotikla kontaktligzdas.
levērojiet piesardzību, veidojot padzījinājumus ēku nesošajās sienās, izlasiet sadalā „Par sienu statisko noslodzi“ sniegtos norādījumus.
▶ Stingri nostipriniet apstrādājamo priekšmetu, ja tas droši nenoturas vietā ar savu svaru.
▶ Pēc stipras noslodzes laujiet elektroinstrumentam dažas minūtes darboties brīvgaitā, lai atdzesētu tajā iestiprināto darbinstrumentu.
▶ Nelietojiet elektroinstrumentu kopā ar griešanas vai slīpēšanas statnēm.
▶ Nepieskarieties slipēšanas un griešanas diskiem, pirms tie nav atdzisuši. Darba laikā diski stipri sakarst.

Piezime. Ja elektroinstruments netiek lietots, izvelciet tä kontaktdakšu no barojošä elektrotikla kontaktligzdas. Ja elektroinstrumenta kontaktdakša ir pievienota elektrotikla kontaktligzdai, kurai tiek pievadits nominälais spriegums, arī izslēgts elektroinstruments patērē nelielu strāvu.

Norādījumi darbam

Rupjā slīpēšana

▶ Veicot rupjo slipēšanu ar savienotiem slipēšanas lidzekliem, vienmēr izmantojiet slipēšanas aizsargpārsegu (7).
▶ Nekādā gadījumā nelietojiet rupjajai slīpēšanai griešanas diskus.
Veicot rupjo slipēšanu griēšanas aizsargpārsegs (8) vai slipēšanas aizsargpārsegs (7) kopā ar samontētu griēšanas aizsargpārsegu (9) var sadurties ar apstrādājamo materiālu un izraisīt kontroles zaudēšanu.

Veicot rupjo slipešanu, optimāli apstrādes rezultāti ir sasniedzami pie slipešanas darbinstrumenta sadures lenka no 30° lidz 40°. Slipešanas laikā pārvietojiet elektroinstrumentu turp un atpakal, ieturot mērenu spiedienu. Tas lauj novērst apstrādājamā priekšmeta pārkaršanu, izmainu rašanos krāsojumā un rievu veidošanos uz tā virsmas.

Izmanotojot savienotus diskus, kas ir atļauti gan griešanai, gan slīpēšanai, ir jāizmanto griešanas aizsargpārsegs (8) vai slīpēšanas aizsargpārsegs (7) ar samontētu griešanas pārsegu (9).

Virsmu slīpēšana ar segmentveida slīpēšanas disku.

▶ Veicot slīpēšanu ar segmentveida slīpēšanas disku, vienmēr izmantojiet slīpēšanas aizsargpārsegu (7).

Ar segmentveida slīpēšanas disku (papildpiederums) var apstrādāt arī izliektas virsmas un profilus. Salīdzinājumā ar parastajiem slīpēšanas diskiem, segmentveida diski kalpo ievērojami ilgāk, tie nodrošina zemāku trokšņa līmeni un zemāku slīpēšanas temperatūru.

Virsmu slipēšana ar slipēšanas pamatni.

Strādājot ar gumijas slipēšanas pamatni (20), vienmēr nostipriniet uz instrumenta roku aizsargu (19).

336 | Latviešu

Slīpēšanu ar slīpēšanas pamatni var veikt bez aizsargpārsega.

Montāžas secība ir parādīta grafikas lappusē.

Uzskrūvējiet apało uzgriezni (22) un pievelciet to ar divizcilņu uzgriežņu atslēgu.

▶ Veicot slipēšanu ar diskveida sukām, vienmēr izmantojiet slīpēšanas aizsargpārsegu (7). . Slīpēšanu ar kausveida sukām var veikt bez aizsargpārsega.
Strādājot ar kausveida vai diskveida suku, vienmēr nostipriniet uz instrumenta roku aizsargu (19).
▶ Ja tiek pārsniegti maksimālie atļautie diskveida suku izmēri, diskveida suku stieplu matini var iekerties aizsargpārsegā un nolüzt.

Montāžas secība ir parādīta grafikas lappusē.

Uzskrūvējiet kausveida vai diskveida suku uz slīpmašinas darbvārpstas, lidz tā stingri atduras pret darbvārpstas balstplakni, kas atrodas tūlīt aiz darbvārpstas vītnes. Stingri pievelciet kausveida vai diskveida suku ar vaļējā tipa uzgriežņu atslēgu.

Metāla griešana

▶ Griežot metālu ar savienotiem griešanas diskiem vai dimanta griešanas diskiem vienmēr ir jāizmanto griešanas aizsargpārsegs (8) vai slīpēšanas aizsargpārsegs (7) ar samontētu griešanas pārsegu (9).
Izmantojot slīpēšanas aizsargpārsegu, (7)veicot griešanu ar savienotiem griešanas diskiem, pastāv palielināts risks tikt pakļautam dzirksteļu un daļinu, kā arī disku fragmentu, kas atdalījušies diskam salūztot, iedarbībai.

Griešanas laikā pārvietojiet instrumentu ar mērenu ātrumu, kas atbilst apstrādājamā materiāla īpašībām. Neizdariet spiedienu uz griešanas disku, nesasveriet to sānu virzienā un nepieļaujiet, lai tas sāktu oscilēt.

Nemēginiet bremzēt griešanas disku, iedarbojoties uz to ar sānu spiedienu.

Griešanas laikā elektroinstruments vienmēr jāpārvieto atpakalvirzienā. Pretējā gadījumā pastāv iespēja, ka griešanas disks tiks nekontrolēti mests ārā no griezuma. Griežot profilus un četrstūra caurules, ieteicams uzsākt griešanu vietā ar vismazāko šķērsgriezuma laukumu.

Akmens griešana

▶ Griežot akmeni ar savienotiem griešanas diskiem vai akmeni/betonu ar dimanta griešanas diskiem vienmēr ir jäizmanto uzsükšanas pārsegs darbam ar griešanas vadotni (25) vai griešanas aizsargpārsegs, (8) vai slīpēšanas aizsargpārsegs (7) ar samontētu griešanas pārsegu (9).
▶ Veicot akmens griešanu, nodrošiniet pietiekošu puteklu uzsükšanu.

▶ Nësäjiet puteklu aizsargmasku.
Elektroinstrumentu dríkst lietot vienīgi sausajai griešanai un slipēšanai (bez ūdens pievadišanas).
Izmantojot griešanas aizsargpârsegu (8), slipēšanas aizsargpârsegu (7) vai slipēšanas aizsargpârsegu (7) ar samontētu griešanas pârsegu (9) betona vai mūra griešanas un slipēšanas darbu laikā veidojas palielināts putekļu daudzums, kā arī palielinās risks zaudēt elektroinstrumenta kontroli, kas var novest pie atsitiena.

Akmens griešanai ieteicams izmantot dimanta griešanas diskus.

Lietojot uzsūkšanas pārsegu darbam ar griešanas vadotni (25), jālieto arī vakuumsūcējs, kas ir piemērots akmens putekļu uzsūkšanai. Bosch piedāvā piemērotus vakuumsūcējus.

leslédziet elektroinstrumentu un novietojiet griešanas vadotnes priekšējo malu uz apstrādājamā priekšmeta. Pārvietojiet elektroinstrumentu ar mērenu ātrumu, kas atbilst apstrādājamā materiāla īpašībām.

Griežot īpaši cietus materiālus, piemēram, betonu ar lielu grants saturu, dimanta griešanas disks var pārkarst un tādējādi to var bojāt. Kad dimanta griešanas disks pārkarst, uz tā veidojas dzirksteļu aplis.

Tad pārtrauciet griešanu un laujiet dimanta griešanas diskam atdzist, īlaicīgi darbinot instrumentu brīvgaitā ar maksimālo griešanās ātrumu.

Ja ievērojami samazinās instrumenta veiktspēja, un veidojas dzirksteļu aplis, dimanta griešanas disks ir klūvis neass. Disku var atkārtoti uzasināt, griežot abrazīvu materiālu, piemēram, kalkaino smilšakmeni.

Plastmasas griešana

▶ Griežot tādus materiālus kā plastmasu ar savienotiem griešanas diskiem, vienmēr ir jāizmanto griešanas aizsargpārsegs (8) vai slīpēšanas aizsargpārsegs (7) ar samontētu griešanas pārsegu (9).

Darbs ar dimanta kronurbjiem

▶ Lietojiet sausus dimanta kronurbjus.
Strādājot ar dimanta kroņurbjiem, vienmēr nostipriniet roku aizsargu (19).

Nenovietojiet dimanta kroŋurbi paralēli uz apstrādājamā materiāla. Virzieties iekšā materiālā slīpi un ar aplveida kustībām. Šādi jūs iegūsiet optimālu dzesēšanu un ilgāku dimanta kroŋurbja darbmūžu.

Padzilinājumu veidošanu ēku nesošajās sienās reglamentē attiecīgie valsts nacionālie standarti un noteikumi. Šie standarti un noteikumi ir obligāti jāievēro. Tāpēc pirms šādu darbu uzsākšanas konsultējieties ar būvinženieri, arhitektu vai būvdarbu vadītāju, kas atbild par ēkas drošību.

Uzsākot lietošanu

Nodrošiniet pareiza elektrotikla sprieguma padevi! Elektrobarošanas avota spriegumam jāatbilst vērtībai, kas ir norādita uz elektroinstrumenta markejuma plāksnītes. Darbinot elektroinstrumentu no mobilajiem sprieguma avotiem (generatoriem), kam nav pietiekamu jaudas rezervi vai kuri nav apgādāti ar piemērotu sprieguma stabilizatoru, un nespēj kompensēt palaišanas strāvu, ieslēgšanas brīdī tas var darboties ar samazinātu jaudu vai netipiskā veidā. Lūdzam pārliecināties par izvēlētā sprieguma avota piemērotību elektroinstrumenta darbināšanai. īpaši attiecībā uz izejas spriegumu un tā frekvenci.

▶ Turiet instrumentu vienīgi aiz izolētajām noturvirsmām un aiz papildroktura. lestiprinātais darbinstruments var skart slēptus elektriskos vadus vai paša instrumenta elektrokabeli. Darbinstrumentam skarot spriegumnesošus vadus, spriegums nonāk arī uz instrumenta metāla dalām un var būt par cēloni elektriskajam triecienam.

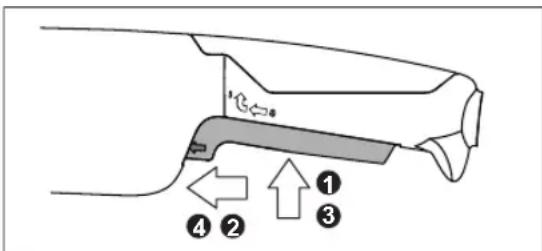

leslēgšana/izslēgšana

Lai nodotu ekspluatācijā elektroinstrumentu, vispirms nospiediet ieslēdzēju/izslēdzēju (2) ①, pēc tam bīdiet uz priekšu ②. Nospiediet un pēc tam turiet nospiestu ③. Lai fiksētu nospiesto ieslēdzēju/izslēdzēju (2) pabīdiet ieslēdzēju/izslēdzēju (2) vēl uz priekšu ④. Lai elektroinstrumentu izslēgtu, atlaidiet ieslēdzēju/izslēdzēju (2) vai īslaicīgi nospiediet un atlaidiet ieslēdzēju/izslēdzēju (2), ja tas ir fiksēts ieslēgtā stāvoklī.

Lai nodotu ekspluatācijā elektroinstrumentu, vispirms nospiediet ieslēdzēju/izslēdzēju (2) ①, pēc tam bīdiet uz priekšu ②. Nospiediet un pēc tam turiet nospiestu ③. Lai elektroinstrumentu izslēgtu, atlaidiet ieslēdzēju (2).

Ik reizi pirms lietošanas pārbaudiet slīpēšanas darbinstrumentu. Slīpēšanas darbinstrumentam jābūt pareizi iestiprinātam un jāspēj brīvi griezties. Veiciet slīpēšanas darbinstrumenta pārbaudi, to vismaz 1 minūti ilgi darbinot bez slodzes. Nelietojiet bojātus, neapaļus vai vibrējošus slīpēšanas darbinstrumentus. Bojāti slīpēšanas darbinstrumenti var salūzt un radīt savainojumus.

Apkalpošana un apkope

Apkalpošana un tirišana

• Pirms elektroinstrumenta apkopes vai apkalpošanas izvelciet tā elektrokabela kontaktdakšu no barojošā elektrotikla kontaktligzdas.
  ▶ Lai elektroinstruments darbotos droši un bez atteikumiem, regulāri tīriet tā korpusu un ventilācijas atveres.
  Strādājot ekstremālos apstāklos, ja iespējams, lietojiet ārējo putekļu uzsūkšanas ierīci. Pēc iespējas biežāk izpūtiet ventilācijas atveres ar saspiestu gaisu un pievienojiet instrumentu elektrotīklam caur noplūdes strāvas aizsargreleju (PRCD). Izmantojot elektroinstrumentu metāla apstrādei, tā korpusa iekšpusē var uzkrāties strāvu vadoši putekļi. Tas var nelabvēligi ietekmēt elektroinstrumenta aizsargizolācijas sistēmu.

Rūpīgi glabājiet un uzmanīgi lietojiet elektroinstrumenta piederumus.

Ja nepieciešams nomainīt instrumenta elektrokabeli, tas jāveic firmas Bosch elektroinstrumentu servisa centrā vai pilnvarotā Bosch elektroinstrumentu remonta darbnīcā, jo tikai tā ir iespējams saglabāt vajadzīgo darba drošības līmeni.

Puteklu tvertne

Lai nodrošinātu optimālu aizsardzību pret putekļiem, putekļu tvertni (3) ir ieteicams tīrīt reizi dienā vai regulāros intervālos pēc lietošanas.

Tīrīšanas intervāli ir atkarīgi no lietojuma.

Klientu apkalpošanas dienests un konsultācijas par lietošanu

Klientu apkalpošanas dienests atbildês uz Jūsu jautājumiem par izstrādājumu remontu un apkalpošanu, kā arī par to rezerves dalâm. Kopsalikuma attēlus un informāciju par rezerves dalâm Jūs varat atrast interneta vietnē:

www.bosch-pt.com

Bosch konsultantu grupa palīdzēs Jums vislabākajā veidā rast atbildes uz jautājumiem par mūsu izstrādājumiem un to piederumiem.

Pieprasot konsultācijas un pasūtot rezerves daļas, noteikti paziņojiet 10 zīmju izstrādājuma numuru, kas norādīts uz izstrādājuma marķējuma plāksnītes.

Latvijas Republika

Robert Bosch SIA

Bosch elektroinstrumentu servisa centrs

Mūkusalas ielā 97

LV-1004 Rīga

Tālr.: 67146262

Telefakss: 67146263

E-pasts: [e-mail]

Papildu klientu apkalpošanas dienesta adreses skatiet šeit:

Atbrīvošanās no nolietotajiem izstrādājumiem

Nolietotie elektroinstrumenti, to piederumi un iesainojuma materiāli jāpakļauj otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā.

Neizmetiet elektroinstrumentu sadzīves atkritumu tvertnē!

Tikai EK valstim.

Nelietojami elektroinstrumenti ir jäutilizē atseviški. Izmantojiet paredzētās savākšanas sistēmas.

Ja elektriskās un elektroniskās ierīces netiek atbilstoši utilizētas, tās var kaitēt videi un cilvēku veselībai iespējamās bīstamo vielu klātbūtnes dēļ.

Lietuvių k.

Saugos nuorodos

Iv Deklarācija par atbilstību ES standartiem

Lenka slipmašina Izstrādājuma numurs

Mēs ar pilnu atbildību paziņojam, ka šeit aplūkotie izstrādājumi atbilst visiem tālāk minētajās direktīvās un rīkojumos ietvertajām saistošajām nostādnēm, kā arī sekojošiem standartiem.

Tehniskā dokumentācija no: *

It ES atitikties deklaracija

Kampinio Gaminio numeris šlifavimo mašina
