HASZNÁLATI ÚTMUTATÓ BD2086IFXN Profilo
4.1.2 Montáz tésnéni dvirek
4.2.2 Montáz madla dvirek
Montaz proved v opacnem sledu.
Oprava
Javitasi utmutató - Húto-/fagyasztó-kombináció
1 A Dokumentummal kapcsolatos informaciók. 322
1.1 Fontos tudnivalok 322
1.1.1 Cel 322
1.2 Szimbólummagyarázat 322
1.2.1 Veszélyességi szintek 322
1.2.2 Veszelyt jelz szimbolumok 322
1.2.3 A figyelmeztetesek felepitese 323
1.2.4 Altalanos szimboluk 323
Biztonsag 324
2.1 AltalanosBiztonsagiutasItasok 324
2.1.1 Osszes haztartasi keszulek 324
Szerszamok es segedanyagok 325
Javitás 326
4.1 A gumitomités csereje 326
4.2 A fogantyú cseréje 329
4.2.1 A fogantyu eltavolitasa 329
4.2.2 A fogantyu felszerelése 329
4.3 A felso ajtózsanér cseréje 330
4.3.1 A felso ajtózsanér eltávoltísa 330
4.3.2 A felso ajtózananér felhelyezese 331
4.4 A felso ajtózsanér cseréje (kijelzös ajó) 332
4.4.1 A felso ajtózanan erltavolitasa 332
4.4.2 A felso ajtózsanér felhelyezese 333
4.5 A kozepso ajtozsaner csereje 334
4.5.1 A kozepso ajtozsaner eltavolitasa 334
4.5.2 A kozepso ajtózsanér felhelyezese 334
4.6 Az also ajtózsanér cseréje 335
4.6.1 Az also ajtózsanér eltávolitasa 335
4.6.2 Az also ajtózsanér felhelyezese 335
4.7 A polc csereje 336
4.7.1 A polc eltavolitasa 336
4.7.2 A polc beszerelése 336
4.8 Alithato polc csereje 337
4.8.1 Alithato polc eltavolitasa 337
4.8.2 Aillithato polc beszerelse 337
4.9Rugalmas polc csereje 338
4.9.1 Rugalmas polc eltavolitasa 338
4.9.2 A rugalmas polc beszerelése 338
4.10 A reggelizokeszlet cseréje 339
4.10.1 A reggelizokeszlet eltavolitasa 339
4.10.2 A reggelizokeszlet beszerelése 339
4.11 A palacktarto csereje 340
4.11.1 A palacktarto eltvolitasa 340
4.11.2 Apalacktato telepitese 340
4.12 Az ajtópolc csereje 341
4.12.1 Az ajtópolc eltávolítasa 341
4.12.2 Az ajtópolc felhelysezése 341
4.13 Fagyasztódoboz cseréje 342

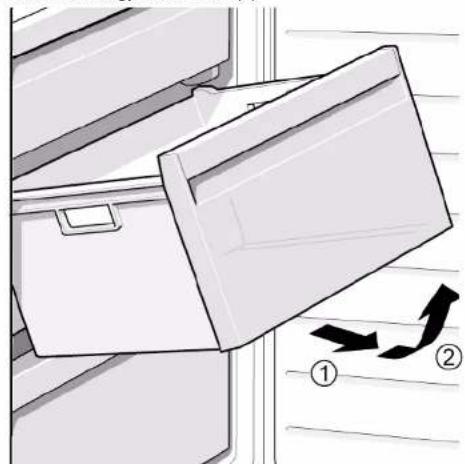

4.13.1 Fagyasztódoboz eltávolitása 342
4.13.2 A fagyasztódoboz behelyezése 342
4.14 TaroIcsereJe 343
4.14.1 TaroIeIaVolItasa 343
4.14.2 A tarofo behelyezese 343
4.15 A kihuzható tároló cseréje 344
4.15.1 A kihuzhalo taroI oIeIavolitasa 344
4.15.2 A kihuzható tarofo behelyzese 344
4.16 LED-es oldalso spotvilagitas csereje 345
4.16.1 LED-es spotvilagitas eltavolitasa 345
4.16.2 A LED-es spotvilagitas beszerelise 345
4.17 Felso LED-vilagitas csereje 346
4.17.1 LED-vilagitas eltavolitasa 346
4.17.2 A felso LED-vilagitas beszerelèse 347
4.18 A LED-es oldalvilagitas csereje 348
4.18.1 LED-es oldalvilagitas eltavolitasa 348
4.18.2 A LED-es oldalvilagitás beszerelése 349
A dokumentummal kapcsolatos informaciok
1.1 Fontos tudnivalok
1.1.1 CéI
Ezek a javitasi tanacsek támogaták a fogyasztó t a keszülekek othoni megjavitzában a körneyezzettudatos tervezésról szólo rendeletnek (2021 marsiut alkalmazandó) megeleloien.
InformacióntartalmaznakBizonyospótalkrészekcserejévelkapcsolatban,ideertve a figyelmezteteseket esockázatokat is.
Ha kerdése van, vegye fel a kapcsolat o vevszolgállal. A károkert kizárólag akkor vallalun felelosséget, ha a javitasi tanacsokat pontosan betartották.
1.2 Szimbóllummagyarázat
1.2.1 Veszelyességi szintek
A veszelyességi szintek egy szimbólumból és egy figyelmeztető mondatból allnak. A fi-gyelmeztető mondat utal a veszely súlyosságára.
| Veszélyességi szint Jelentés | |
| VESZÉLY | A figyelmezető üzenet figyelmen kívül hagyása halál vagy súlyos sérülseket okoz. |
| FIGYELMEZTETÉS | A figyelmezető üzenet figyelmen kívül hagyása halál vagy súlyos sérülseket okozhat. |
| VIGYAZAT | A figyelmezető üzenet figyelmen kívül hagyása kisebb sérülseket okozhat. |
| FIGYELEM! | A figyelmezető üzenet figyelmen kívül hagyása anyagi károkat okozhat. |
Tablazat 1: Veszelyességi szintek
1.2.2 Veszelyt jelz szimbolumok
A veszelyt jelz szimbolumok a veszelyt abrazol szimbolikus abrazolasok.
A jelen dokumentumban az alabbi veszelyt jerlo szimbolumok hasznalatosak:
| Veszélyt jelző szimbólum Jelentés | |
| ! | Általános figyelmeztető üzenet |
| Elektromos feszültseg veszélye | |
| Robbanásveszély | |
| Vágásveszély | |
| Zúzódásveszély | |
A dokumentummal kapcsolatos informaciok
| Veszélyt jelző szimbólum Jelentés | |
| Forró felületek miatt fennáló veszély | |
| Erős magneses mező miatt fennáló ve-szély | |
| Nem ionizáló sugárzás veszélye |
Tablazat 2: Veszelyt jelzo szimbolumok
1.2.3 A figyelmeztetesek felépitese
A jelen dokumentumban levó figyelmeztetešek szabványositott megjelenésük és felépétésük.
|  | A VESZÉLY A veszély típusa és forrásal A veszély / figyelmeztetés figyelmen kívül hagyásanak lehetséges követ- kezményei. A veszély megelózsésérszolgálo intézkedesek és tiltások. |
Az alabbi péda egy olyan figyelmeztétst mutat be, amely az aram alatt levó alkaterśek okozla Āramutërese figyelmzet. Megemliti a veszely elkerulésere szolgálo intézkedet.
|  | A VESZÉLY Aramütes veszélye áram alatt levő alkatrészek miatt! Halálos áramütes A javitás megkezdéselött legalább 60 ésodperccel valassza le a készülékeket az elektromos hálózatrol. |
1.2.4 Altalanos szimbólumok
A jelen dokumentumban az alabbi alfalanos szimbolumok hasznalatosak:
| Alt. szimbólum Jelentés | |
| 1 | Különleges tanács (szöveg és/vagy grafi-ka) |
| Alt. szimbólum Jelentés | |
| 1 | Egyszerǔ tanács (csak szöveg) |
| 2 | Videós oktatóanyagra mutató hivatkozás |
| 3 | A szükséges eszközök |
| 4 | A szükséges feltetelek |
| 5 | Feltétel (ha..., akkor...) |
| 6 | Eredmény |
| [Inditás]Billentyú vagy gomb | |
| [00123456] Anyagszám azonosítója | |
| Allapot Megjelenített szöveg / ablak (a készülék kijelzöjén) | |
Tablazat 3: Altalanos szimbolumok
Biztonság
2.1 AltalanosBiztonsagiutasfasok
2.1.1 Osszes háztartási keszülék
Áramútes veszélye áram alatt levő alkatrészek miatt!
Az elektromos alkatreszek hibas javitasa aramuteshez gezeth!
A javitas megkezdese elto legalab 60 masodpercevalassza le a keszuleket az elektrom halozatrlo.
A javitas utan végeteussen a VDE 0701-nek vagy az orszagspecifkus szabalyozaksoknak megfelelo vizgatolat.
Éles peremek miatt fennaló sérulésveszély!
Viseljen védokesztuyt.
Zúzódásveszély a javitás, karbantartás, hibaelháritas és szervizelés során a nehéz és MOZgo alkatrészek miatt
Viseljen védócipot.
Biztositsa leeses Ellen a nehez alkatreszeket.
Ne dugja be a testreszeit a MOZgo alkatrśzek kozé.
Sérulhet a keszülék biztonsága / mukódése!
Elektrosztatikailag érzekeny alkatrészek (ESD-k) károsodásanak veszelye!
Kizarolag eredeti potalkatreszeket hasznaljon.
Ne erintse meg a modulokat, ideertve a csatlakozasokat es a vezetoket.
Szerszámok és segédanyagok
| Kijelölés Részletek | Képek | |
| Védörngy [00342013] | 60 cm x 50 cm | Im kändel bei verarbeitet. Mitarbeiter anrechen über die Rechte |
| Laposejü csavar- húzó | Hegy 2,4 mm x 0,4 mm x 60 mm, a készletben [00341820] | Ø |
| Különleges szer- szám [00342180] | ||
| Tapadókorong [00342224] | Ø50 mm | |
| TX20 Torx bithegy [00340865] | 6,3 mm (1/4") | Ø |
| Laposejü csavar- húzó | Hegy 10 mm x 1,6 mm x 200 mm | Ø |
4.1 A gumitömités csereje
Követelmény:
Az ajto nyitva van
4.1.1 A gumitōimits étávolitasa
- Vegye ki a gumitōmitést a barázdából a jobb és a bal sarokban.
- Húzza ki a gumitōmitést a barázdából.
Eltavolitotta a gumitomitest.
4.1.2 A gumitōmītes beszerelēse
| i | Az uy gomitōmitēs vastagsága enyhén elterhet a régi gomitōmitēs vasteagsagatól. Ez nem befolyasolja az ajtocsukās modjátés hosszú távú mūködesét. |
| i | Ha a készülékében beallithato zsanérok vagy zsanerrögzitěsek vannak, utolag optimalizálhatja a becsukās modját. |
| i | A gomitōmitēsben levő après, oldásó lyukak FUNCionalisak (a szellözes-hez szüksègesek). Ezek nem gyárátasi hibák. |
Javitás
- Ellenőrütze a barázdát sérlüleş szemponţáól.
- Ha a gumitimits barazdajserult:
Vegye fel a kapcsolatot az ugyfelszolggalattal.
A gumitòmités enyhe deformálóda normalis, és nembefolyasolja a
mukodeset. Javasolt a gumitomites kiegyenesitese a keszulekbe tör
ténô behelyezés elott.
Hajszaritóval vagy forro vlzzel melegitse fel a gumitomitest, és kézzel formazza
ijra.
Beszerelle a gumitomitest.
4.2 A fogantyu csereje
Kulonleges eszkozok
TX20 Torx bithegy 6,3 mm (1/4") [00340865]
Laposfeju csavarhuzó Hegy 10 mm x 1,6 mm x 200 mm
Kovetelmeny:
A keszuleket levalasztotta az aramellatasról.
Az ajtó nyitva van
4.2.1 A fogantyu eltavolitasa
- Távolitsa el két csavarfedelet (1).
- Csavarja ki két csavart (2).
- Távolitsa el a fogantyút (3).
Eltavolitotta a fogantyut
A masodik ajto fogantuyujanak eltavolitasa ugyanigy tortenik.
4.2.2 A foganty u felszerelse
Az elhelyezest forditott sorrendben végEZze.
Javitás
4.3 A felso ajtozsanér cseréje
Kulonleges eszkozok
TX20 Torx bithegy 6,3 mm (1/4") [00340865]
FIGYELMEZTETES
Nehez, nagy keszulekek!
Hat-és izomsérulések
A keszülk ajtajnak eltávolításat kizárólag szakemberrel vegez
tesse.
A keszülk elmozdításához két emberre van szükséq.
Kizarolag megfelelo eszkozoket es berendzeseket hasznaljon.
VIGYAZAT
Éles szelek!
Vagasi serulesek
Viseljen védokesztuyt.
FIGYELMEZTETES
Megdontott keszulékek elcsuszasa!
Csonttorez / zuzodasi serulesek
Biztositsa a keszulekeket elcsuszas ellen.
VIGYAZAT
Leeső alkatrészek veszélye a kioldott csavarok miatt!
esə alkatreszek miatti serulés,
Biztositsa az alkatereszt leeses ellen.
FIGYELEMI
Leeső alkatrészek veszélye a kioldott csavarok miattl
A keszülk tobbi részeinek vagy az ügyfel lakasanak (pl. padlo) karso
dasa.
Biztositsa az alkatreszt leeses elln.
Kovetelmeny:
A keszüléket leválasztotta az aramellátsröl.
Eltávolította a készülék belso szerelvényeit.
4.3.1 A felso ajtozsan ereltavolitasa
- Forditsa a keszuleket a hatara.
Javitás
2.1. Nyomja meg mindket oldalon a felso zsan er burkolatat (1).
- Húzza el a felsö zsanér burkolatát (2).
- Forditsa el a zsanerburkolatot (3).
- Távolitsa el a felso zsanér burkolatát (4).
- Csavarja ki a két csavart (5).
- Tavolitsa el a felso zsanert (6)
Eltavolitotta a felso zsanert.
4.3.2 A felso ajtószanér felhelyezese
Az elhelyezest fordltott sorrendben végEZe.
Javitás
4.4 A felso ajtószanér cseréje (kijelzós ajto)
Kulonleges eszkozok
TX20 Torx bitegy 6,3 mm (1/4") [00340865]
FIGYELMEZTETES
Nehez, nagy keszulekek!
Hat-és izomsérulések
A keszülk ajtajnak eltávolításat kizárólag szakemberrel vegez
tesse.
A keszülék elmozdításához két emberre van szükség.
Kizarolag megfelelo eszkozoket es berendezeseket hasznaljon.
VIGYAZAT
Éles szelek!
Vagasi serulesek
Viseljen védoksztyut.
FIGYELMEZTETES
Megdontott keszulékek elcsuszasa!
Csonttorez / zuzodasi serulesek
Biztositsa a keszulekeket elcsuszas ellen.
VIGYAZAT
Leeső alkatrészek veszélye a kioldott csavarok miatt!
esə alkatreszek miatti serulés,
Biztositsa az alkatreszt leeses ellen.
FIGYELEMI
Leeső alkatrészek veszélye a kioldott csavarok miattl
A keszülk tobbi részeinek vagy az ügyfel lakasanak (pl. padlo) karso
dasa.
Biztositsa az alkatreszt leeses elln.
VESZÉLY
Áramütes yese lyé aram alatt levo alkatreszek miatt!
Eletveszély a nem megfelö javitás okozta áramütes miatt
Az elektromos alkatrsezek javatisat kizarolag képsett elektrumuszersez végéheti.
A javātīs utan végēztesen a VDE 0701-nek vagy a ozarsçspicfikus szabályozăsokn megefeléi vizşagalot.
VESZÉLY
Aramutes veszelye aram alatt lev o alkatreszek miatt!
alos aramutes
A javitas megkezdese elott legalab60 masodperccel valassza le
a keszulekeket az elektromos halozatról.
Kovetelmeny:
A keszüléket levalasztotta az aramellatársrol.
Eltavolitotta a keszulek belso szerelvenyeit.
4.4.1 A felsej ahtozsan erltavolitasa
- Forditsa a keszuleket a hatara.
Javitás
2.1. Távolitsa el a felso zsanér burkolatát (1).
- Távolitsa el a kábeldoboz fedelet (2).
- Valassza le az elektromos csatlakozast (3).
- Csavarja ki a foldelo csatlakozas csavarjat (4).
- Távolitsa el a kábelburkolatot (5).
- Csavarja ki a csavart (6)
Eltavolitotta a felso zsanert.
4.4.2 A felso ajtószanér felhelyeze sé
Az elhelyezest fordltott sorrendben végEZe.
Javitás
4.5 A kozepso ajtózsanér cseréje
Kulonleges eszkozok
TX20 Torx bithegy 6,3 mm (1/4") [00340865]
FIGYELMEZTETES
Nehez, nagy keszulekek!
Hat-és izomsérulések
A keszülk ajtajänak eltavolltasat kizarolag szakemberrel végese-tesse.
A keszülk elmozdításához két emberre van szükséq.
Kizarolag megfelelo eszkozoket es berendzeseket hasznaljon.
VIGYAZAT
Éles szelek!
Vagasi serulesek
Viseljen védokesztyut.
FIGYELMEZTETES
Megdontott keszulékek elcsuszasa!
Csonttorez / zuzodasi serulesek
Biztositsa keszulekeket elcsuszas ellen.
VIGYAZAT
Leeső alkatrészek veszélye a kioldott csavarok miatt!
esə alkatreszek miatti serulés.
Biztositsa az alkatreszt leeses ellen.
FIGYELEMI
Leeső alkatrészek veszelye a kioldott csavarok miattl
A keszülk tobbi részeinek vagy az ügyfel lakasanak (pl. padlo) karso
dasa.
Biztositsa az alkatreszt leeses ell.
Kovetelmeny:
A keszüléket leválasztotta az áramellátsröl.
Eltavolitotta a keszulek belso szerelvenyeit.
Eltavolitotta az ajto felso zsanerjat.
Eltavolitotta a fels oajtó.
4.5.1 A kozepso ajtózsanér eltavolitasa
-
Távolítsa el a hútöreksz ajtajat (1).
-
Csavaria ki a két csavart (2).
- Távolitsa el a kozépsó zsanert (3).
Eltavolittotta a kozepso zsanert.
4.5.2 A kozepso ajtószanér felhelyezese
Az elhelyezest fordltott sorrendben végEZze.
Javitás
4.6 Az also ajtózansér cseréje
Kulonleges eszkozok
TX20 Torx bithegy 6,3 mm (1/4") [00340865]
FIGYELMEZTETES
Nehez, nagy keszulekek!
Hat-és izomsérulések
A keszülék ajtajänak eltavollatas kizarolag szakemberl végese-tesse.
A keszülék elmozdításához két emberre van szükség.
Kizarolag megfelö eszkozoket és berendezeseket hasznaljon.
VIGYAZAT
Éles szelek!
Vagasi serulsek
Viseljen védokesztuyt.
FIGYELMEZTETES
Megdontott keszulékek elcsuszasa!
Csonttorés /zuzodási serulések
Biztositsa keszulekeket elcsuszas ellen.
VIGYAZAT
Leeső alkatrészek veszélye a kioldott csavarok miatt!
esə alkatreszek miatti serulés.
Biztositsa az alkatreszt leeses ellen.
FIGYELEMI
Leeső alkatrészek veszélye a kioldott csavarok miattl
A keszülek többi részeinek vagy az ügyfél lakásnak (pl. padió) károso
dasa.
Biztositsa az alkatreszt leeses ell.
Kovetelmeny:
A keszüléket leválasztotta az aramellátsröl.
Eltávolította a készülék belso szerelevényeit.
Eitávolította a felsó zsanét.
Eltalolitotta a kozepso zsanert.
4.6.1 Az also ajtozanan er eltavolitasa
- Távolítsa el a fagyasztóreksz ajtajat (1).
- Csavarja ki a csavart (2).
- Forditsa ki az also zsanert (3).
- Távolítsa el az also zsanér (4).
Eltávolította az also ajtózsanér.
4.6.2 Az also ajtózsanér felhelyezese
Az elhelyezest forditott sorrendben végEZze.
Javitás
4.7 A polc sceréje
Követelmény:
Az ajto nyitva van
4.7.1 A polc eltavolitasa
Huzza ki apolcot.
Eltabolitotta a polcot.
4.7.2 A polc beszerelése
Az elhelyezest forditott sorrendben végEZze.
Javitás
4.8 Alithatopolcsereje
Követelmény:
Az ajtó nyitva van
4.8.1 Allithato polc eltavolitasa
-
- Húzza előre az allitható polc jobb oldali résztét (1).
-
Emelje ki az allythato polc jobb oldali reszet (2)
- Hasonlo mdoon emelje ki az allithato polc ba oldali reszet.
Eltavolitotta az allithato polcot.
4.8.2 Ållitható polc beszerelése
Az elhelyezest forditott sorrendben végEZze.
Javitás
4.9 Rugalmas polc csereje
Követelmény:
Az ajtó nyitva van
4.9.1 Rugalmas polc eltavolitasa
- Vegye ki az üvegpolcot (1).
- Emelje fel a rugalmas polcot, es huzza ki teljesen (2).
Eltavolitotta a rugalmas polcot.
4.9.2 A rugalmas polc beszerelèse
Az elhelyezest forditott sorrendben végEZze.
Javitás
4.10 A reggelizokeszlet csereje
Követelmény:
Az ajto nyitva van
4.10.1 A reggelizokszlet eltavolitasa
Emelje fel a reggelizokszletet, es huzza ki teljesen.
Eltavolitottareeggelizokeszletet.
4.10.2 A reggelizokeszlet beszerelése
Az elhelyezest forditott sorrendben végEZze.
Javitás
4.11 A palacktartó cseréje
Kovetelmeny:
Az ajto nyitva van
4.11.1 A palacktarto eltavolitasa
Hüzza ki a palacktartó.
Elétvolitotta a palacktartóf.
4.11.2 A palacktartó telepitèse
Az elhelyezest forditott sorrendben végEZze.
Javitás
4.12 Az ajtopolc csereje
Követelmény:
Az ajtó nyitva van
4.12.1 Az ajtropicaleltavolitasa
Emelje fel az ajtopolcot.
Eltávolitotta az ajtópolcot.
4.12.2 Az ajtópolc felhelyezese
Az elhelyezest forditott sorrendben végEZze.
Javitás
4.13 Fagyasztódoboz cseréje
Kovetelmeny:
Az ajtó nyitva van
4.13.1 Fagyasztódoboz eltávolitasa
- Huzza ki teljesen a fagyasztodobozt (1).
- Távolítsa el a fagyasztódobozt (2).
Elévalitotta a fagyasztódobozt.
4.13.2 A fagyasztódoboz behelysezese
Az elhelyezest forditott sorrendben végEZe.
Javitás
4.14 Tároló cseréje
Követelmény:
Az ajto nyitva van
4.14.1 Tároló eltávolitása
- Hużza ki az also tároló (1).
- Huzza ki a felso taroIot (2).
Eltabolitotta t a torolokat.
4.14.2 A tároló behelyzeşese
Az elhelyezest forditott sorrendben végEZze.
Javitás
4.15 A kihuzható tároló cseréje
Kovetelmeny:
Az ajtó nyitva van
4.15.1 A kihuzható taroI eIytaltsa
- Huzza ki teljesen a kihuzhato taroI (1).
- Távolítsa el a kihúzható tárolót (2).
Eltavolitotta a kihuzható taroIot.
4.15.2 A kihuzható tárolo behelyzese
Az elhelyezest fordltott sorrendben végEZze.
Javitás
4.16 LED-es oldalsó spotvilágítas cseréje
Kulonleges eszkozok
Kulönleges szerszám [00342180]
A keszüléke karbantartásmentes LED-világítással rendelkezik.
A viaglafst kizarolag az ugyfelszolgalat vagy szakkepzett technikusok ja-vithatjak meg!
VESZÉLY
Áramütes veszelye áram alatt levő alkatrészek miatt!
Eletveszely a nem megfelelo javitas okozta aramutes miatt
Az elektrmos alkatreszek javitasat kizarolag képzett elektrmü
szeriesz végezheti.
A javitas utan vedegzlessen a VDE 0701-nek vagy az orszagspe
cifikus szabalyozaszoknak megfelelo vizsgalatot.
VESZÉLY
Áramútes veszelye áram alatt levó alkatrészek miatt!
Haláos áramütes
A javitas megkezdese elott legalabb 60 masodpercel valassza le
a keszulekeket az elektromos halozatról.
VIGYAZAT
Éles szélek!
Vagasi sénések
Viseljen védokesztyut.
Követelmény:
A keszüléket leválasztotta az aramellátsröl.
Az ajto nyitva van
4.16.1 LED-es spotvilagitas eltavolitasa
- Specialis szerszámmal húzza ki a LED-es spotvilágítást (1).
- Valassza le a LED-es spotvilagitas elektromos csatlakozoit.
Eltavolitotta a LED-es spotvilagitast.
4.16.2 A LED-es spotvilagitás beszerelése
Az elhelyezest forditott sorrendben végezze.
Javitás
4.17 Felsö LED-vilagítas cseréje
Kulonleges eszkozok
Laposfeju csavarhuzó Hegy 2,4 mm x 0,4 mm x 60 mm, a keszletben [00341820]
A keszüleke karbantartasmentes LED-vilagittassl rendelkezik. A vilagitast kizarolag az ugfyfelszolgalat vagy szakkepzett technikusok ja- vithatjak meg!
VESZELY
Aramutés veszelye aram alatt lev o alkatreszek miatt!
Eletveszely a nem megfelelo javitas okozta aramutesiatt
A Zlekemskiy alkatreszek javatisat kizarolag képsett elektrumuszerzé végehetli.
A javitav utan vegtzestzen a VDE 0701-nek vagy az orszagspecifikus szabalyozasokn megfelelo vizsgalatot.
VESZÉLY
Aramutés veszélye áram alatt levó alkatrészek miatt! Haláos aramutés
A javtās megekdese étfl legalabb 60 māsodperccel vássasa le a keszülekeket az elekromtogens halzatról.
VIGYAZAT
Éles szélek!
Vagasi serulsek
Viseljen védokesztuty.
Követelmeny:
A keszüléket leválasztotta az aramellátsröl.
Az ajtó nyitva van
Eltavolitotta a keszulék felső szerelvényeit.
4.17.1 LED-vilagitas ehtavolitasa
- Vigye a LED-vilagitast a bal oldalra.
Levalasztotta a LED-vilagitas elektromos csallakozásal.
- Oldja ki a LED-vilagitashoz kapcsoló horgokat.
Javitás
- Emelje et a kesziltektol a LED-vilagitast.
Eltavolitota a LED-vilagitast.
4.17.2 A felso LED-vilagitás beszerelése
Az elhelyezest forditott sorrendhen végezze.
4.18 A LED-es oldalvilagitás cseréje
Kulonleges eszkozok
Tapadokorong 050 mm [00342224]
A keszuleke karbantartasmentes LED-vilagitassal rendelkezik.
A vilaglafst kizarolag az ugyfelszolgaiat vagy szakkepzett technikusok ja-vithatjak meg!
VESZÉLY
Áramútes veszélye áram alatt levő alkatrészek miatt!
Eletveszély a nem megelelo javilas okozla aramutes miatt
Az elektrmos alkatreszek javitasat kizarolag képzett elektrmū
szeriesz végezheti.
A javitas utan vagezlessona VDE 0701-nek vagy az orszagspe
cifikus szabalyozaszoknak megfelio vizsgalatot.
VESZÉLY
Áramūtes veszélye áram alatt levő alkatrészek miatt!
Haláos áramütes
A javitas megkezdese elott legalabb 60 masodpercel valassza le
a keszulekeket az elektromos halozatról.
VIGYAZAT
Éles szélek!
Vagasi sénések
Viseljen védokesztuty.
Kovetelmeny:
A keszüléket levalasztotta az aramellatársól.
Az ajto nyitva van
Eltávolitotta a hútószekrény polcait.
4.18.1 LED-es oldvaligagitas eltavolitasa
- Nyomja a tapadokorongot a LED-es oldalvilagitas felso harmadarra.
Javitás
- Huzza maga fele a tapadokorongot a LED-es oldalvilagitassal egyutt egyetlen forgo mezulattal.
- Valassza le az elektromos cisatlakozast a LED-es oldalvilagitasrol. Elavolitotta a LED-es oldalvilagitast.
4.18.2 A LED-es oldvaligagitas beszerelése
- Csatlakoztassa az elektromos csatlakozast a LED-es oldalvilagitashoz.
- Rögzütse a LED-es oldvilagitast a helyere a rekeszflon (kattanó hang).
BeszereiteaLED-es oldvaligitast.
