KULLANIM KILAVUZU BD2086IFXN Profilo

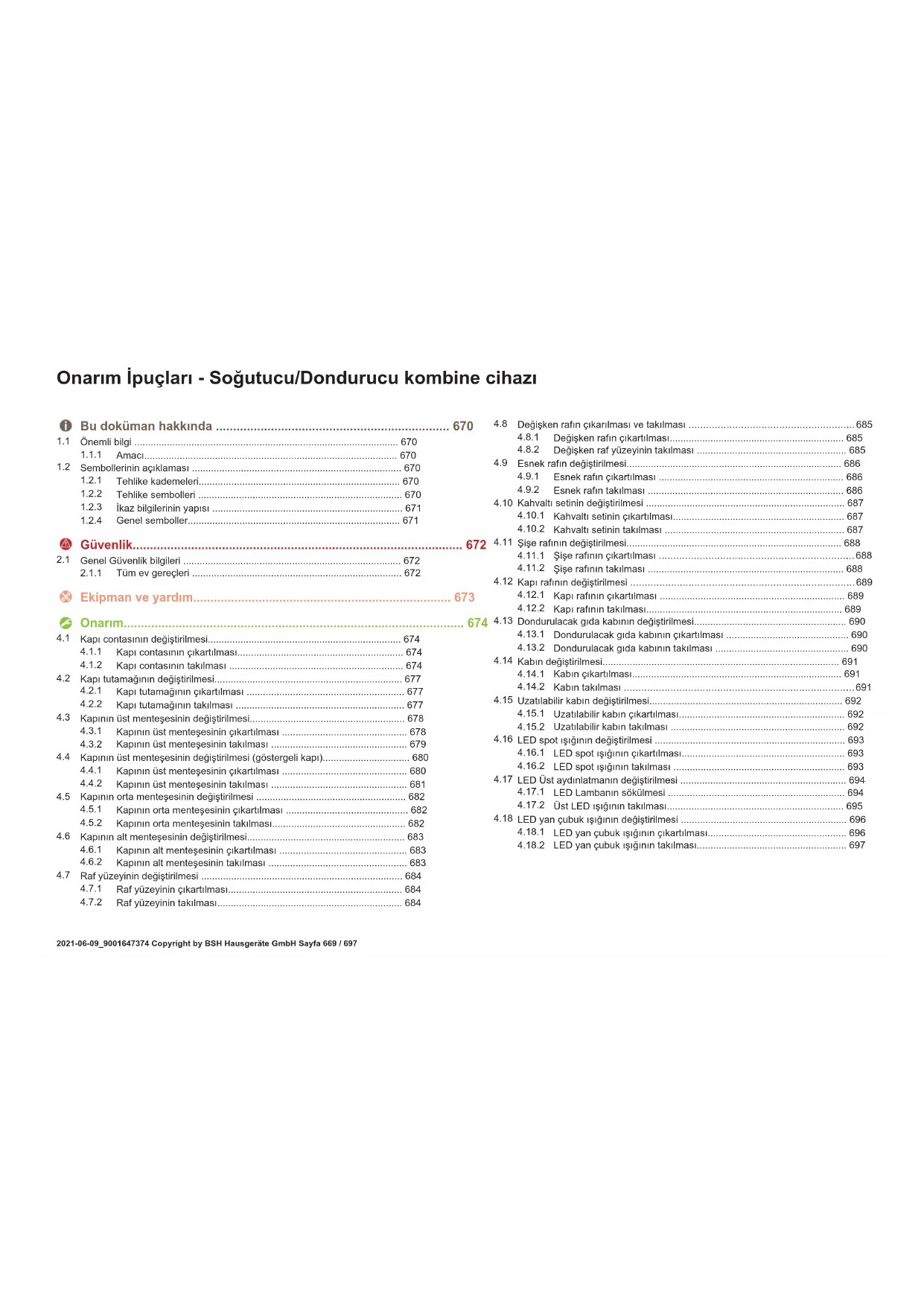

Onarim ipuçları - Sogutucu/Dondurucu kombine cihazi

1 Bu dokumen hakkinda 670

1.1 Onemli bilgi 670

1.1.1 Amaci 670

1.2 Sembollerinin aciklamasi 670

1.2.1 Tehlike kademeleri 670
1.2.2 Tehlike sembolleri 670
1.2.3 kaz bilgilerinin yapisi 671
1.2.4 Genel semboller 671

Güvenlik 672

2.1 Genel Güvenlik bilgileri 672

2.1.1 Tum ev gereçleri 672

Ekipman ve yardim 673

Onarim 674

4.1 Kapi contasinin degistirilmesi 674

4.1.1 Kapi contasinin cikartilmasi 674
4.1.2 Kapi contasinin takilmasi 674

4.2 Kapi tutamaigin degistirilmesi 677

4.2.1 Kapi tutamağıninçıkartilmasi 677
4.2.2 Kapi tutamaginin takilmasi 677

4.3 Kapinin ust menteşisin degistirilmesi 678

4.3.1 Kapinin ust mentesesinin cikartilmasi 678
4.3.2 Kapinin ust mentesesinin takilmasi 679

4.4 Kapinun ust mentesesinin degistirlimesi (gostergeli kapi) 680

4.4.1 Kapinin ust mentesesinin gikartulmasi 680
4.4.2 Kapinin ust menteşesinin takilmasi 681

4.5 Kapinin orta menteşesinin degistirilmesi 682

4.5.1 Kapinin orta mentesinin cikartilmasi 682
4.5.2 Kapinin orata mentevesinin takimasi 682

4.6 Kapinin alt menteşesinin degistirilmesi 683

4.6.1 Kapin in alt menteşesinin cikartilmasi 683
4.6.2 Kapinin alt mentesesinin takilmasi 683

4.7 Raf yüzeyinin degişirilmesi 684

4.7.1 Raf yuzeyinin cikartilmasi 684
4.7.2 Raf yüzeyinin takilmasi 684

4.8 Deigisken rafin gikarilmasi ve takilmasi 685

4.8.1 Degisken rafin gikartilmasi 685
4.8.2 Degisken raf yuzeyinin takilmasi 685

4.9 Esnek rafin degistirilmesi 686

4.9.1 Esnek rafin cikartilmasi 686
4.9.2 Esnek rafin takilmasi 686

4.10 Kahvalti setinin degistirlmesi 687

4.13 Dondurulacak gida kabinin degistirimesi 690

4.13.1 Dondurulacak gida kabinin cikartilmasi 690
4.13.2 Dondurulacak gida kabinin takilmasi 690

4.14 Kabin degistirilmesi 691

4.14.1 Kabin cikartilmasi 691
4.14.2 Kabin takilmasi 691

4.15 Uzatilabilir kabin degistirilmesi 692

4.15.1 Uzatilabilir kabin cikartilmasi 692
4.15.2 Uzatilabilir kabin takilmasi 692

4.16 LED spot isiginin degistirilmesi 693

4.16.1 LED spot isiginin cikartilmasi 693
4.16.2 LED spot isiginin takilmasi 693

4.17 LED Üst aydinlatmanin degistirilmesi 694

4.17.1 LED Libanin sokulmesi 694
4.17.2 Ust LED isiginin takilmasi 695

4.18 LED yan cubuk isiginin degistirilmesi 696

4.18.1 LED yan cubuk isiqinin cikartilmasi 696
4.18.2 LED yan cubuk isiginin takilmasi 697

Bu doküman hakkinda

1.1 Onemli bilgi

1.1.1 Amaci

Bu onarim ipuclari, tukticinin cihazlar, geerli eko-tasarim yonetmeligine gore

(03/2021 itibariyla) kendi basina onarmasi iqin destek sunar.

ipuçlari, tanimlanmīs yedek parçalarin{nasil degistirlimesi gerektigine dair bilgiler, uyarlar ve soz konusu riskleri icérir.

Sorulariniz varsa, luften yetkili servisimize irtibata geziniz. Yalnizca onarim ipuclarina gerekti gibi uyuldugu takdirde hasarlar icin sorumluluk ustleniriz.

1.2 Sembollerinin açıklaması

1.2.1 Tehlike kademeleri

Tehlike kademeleri bir sembolden ve bir sinyal kelimesinden olusur. Sinyal kelimesitehlikenin siddetini ve onemini tanimlar.

Tablo 1: Tehlike kademeleri

Tehlike kademesi Anlami
TEHLIKE	İkaz bilgisin din.dkake alinmaması olüme veya argir yaralanmaları sebep olur.
UYARI	İkaz bilgisin din.dkake alinmaması olüme veya argir yaralanmaları sebep olabilir.
DIKKAT	İkaz bilgisin din.dkake alinmaması haffif yaralanmaları sebep olabilir.
DIKKAT!	İkaz bilgisin din.dkake alinmaması maddi hasarlarin olusmasina sebep olabilir.

1.2.2 Tehlike sembolleri

Tehlike sembolleri, tehlike turu hakkinda bilgi veren anlamli resimsel gosterimlerdir. Bu dokumanda asagidaki tehlike sembolleri kullanimistr:

Tehlike sembolü Anlamı
!	Genel ikaz bilgisi
	Elektrik geriliminden kaynaklanan tehlike
	Pallamadan kaynaklanan tehlike
	Kesmeden dolayi yaralanma tehlikesi
	Sikuşip ezilmeden dolayi yaralanma tehlikesi

Budoküman hakkinda

Tehlike sembolü Anlami
	Sicak:yüeylerden kaynaklanan tehlike
	Güçlü elektromanyetik alan tehlikesi
	lyonizasyon olmayan,isinlardan kaynaklanan tehlike

Table 2: Tehlike sembollerii

1.2.3 Ikaz bilgilerinin yapisi

Bu dokumandaki ikaz bilgilerinin standart olarak gorunusu ve yapisi ayindir.

Asagidaki ornkte, gerilim lieten parcalar nedeniyle olusabilecek elektrik carpmasi tehlikesi hakkinda uyarida bulunan bir ikaz bilgis iogsterilmisir. Tehlkeyi onlemek icin almimsi gereken onlemler beirlilmisir.

1.2.4 Genel semboller

Bu dokumanda asagidaki genel semboller kullanimistir:

Genel SYMBOL ANLAMI
1	Özel ipucu,isareti (metin ve/veya grafik)
2	Basilipucu,isareti (yalnizca metin)
3	Video linki,isareti

Genel sembol Anlami
	Gerekli araqlar,isareti
	Ön koşullarin,isareti
	Koşul,isareti (... olursa.... olur)
	Sonuc,isareti
[Baslat]Tuş veya duğme,isareti
[00123456]Malzeme numarası,isareti
Durum Gösterilen Türkiye / ekran,isareti (cihaz ekranindaki)

Tablo 3: Genel semboller

Güvenlik

2.1 Genel Güvenlik bilgileri

2.1.1 Tum ev gereçleri

Gerilim lileten parcalar nedeniyle elektrik carpmasi tehlikesil

• Elektrikii bileşenlerde yapilan onarilmarda hatalar, elektrik carpmasina neden olalibir!
  Cihaz calismalaria baslamadan en az 60 saniye once elektrik sebekesinden Avrimaldir.
• Onarim sonnaside VDE 0701 veya ulkeye ozel duzenlemeler uyarinca bir güvenik testi陉çleştrilmelidir.

Keskin kenarlar nedeniyle yaralanma tehlikesi!

• Koruyucu eldiven kullanilmaldir.

Agi ve haraketi parcalarin onarim, bakim, hata arama ve servis islemlerinde yaratabilecegi ezilme riskleri

• Koruyucu ayakkabigiin.
  Yere duismemesi icin agir parcalari emniyete alin.
• Haraketli parçalarin arasina góvde parçalari koymayin.

Cihaz guvenliginde / fonksiyonda tehlike!
Yalinizcaoriginalparcalarkullanimalidir.
Elektrostatik hassaiyeti olan bilegenlerde hasar tehlikesi (ESD)!
Baglantilar ve iletken yollari da dahil olmak uzere modullere dokunmayin.

Ekipman veyardim

Tanımlama Detaylár Gırkınlçın
Koruyucu bez [00342013]	60 cm x 50 cm
Düz tornavida亿吨ak	2,4 mm x 0,4 mm x 60 mm, [00341820] numarlı kitışınde
Special tool [00342180]
Vantuz [00342224]	Ø50 mm
Torx Bit TX20 [00340865]	6,3 mm (1/4")
Düz tornavida亿吨ak	10 mm x 1,6 mm x 200 mm

1. Kapi contasin sag ve sol kosedeki oluklardan kurtarin.

1. Kapi contasini oluktan disari gekin.

Kap contasi gikartilmistir.

4.1.2 Kapi contasinin takilmasi

i	Yeni kapi kontasin kalinligi, eskapi kontasin kalinligindan biraz farkli olabilir. Bu, kapininapanma özelligini ve uzun sūreli islevini etkilemez.
i	Cihazınizda ayarlanabilir menteşeler vya menteş ekleri varsa, kapininapanma özelligini daha sonra optimize edebilirsiniz.
i	Kapi kontasindaki;kucukyan delikler,islevseldir(havalandirma icin gereklidir).Bunlar üretim hatasi degildir.

Onarim

1. Conta igin olugu hasarbakimindan kontrol edin.

1. Conta icin oluk hasarli ise,

-Musteri hizmetleriyle irdibata gecin.

3

Kapi contasinda hafif deformasyon normaldir ve containin islevini

etkilemez. Kapi contasin cihaza yerlestirmeden once containin

duzlestirilmesi onerilir

Kapi contasinirbackurutma makinesi veyaisikayuysitinve manuel olarak sekkilendirin.

1. Contanin koseelerini utten ve alltan oluga itin.

Onarim

1. Contanin tamamini adim adim olugun injine bastirn.

Kap contasi takilmsti.

Özel yardımcyar ekipman:

Torx Bit TX20 6,3 mm (1/4") [00340865]

Duz tornavida Biçak 10 mm x 1,6 mm x 200 mm

Onkopul:

Cihazin fisi kekilir.
Kapi aciK.

4.2.1 Kapi tutamaginn cikartilmasi

1. lki vidali kapagi sikartin (1).
2. Vidalar sokun (2).
3. Kapi tutamagini cikartin (3).

Kapi tutamagi cikartilmisir.

Ikinci kapin tutamagi da ayni sekilde qikartilabir.

4.2.2 Kapi tutamaginin takilmasi

Ters sira ile monte edin.

Onarim

4.3 Kapinin ust menteşsinin degistirilmesi

Özel yardımcı ekipman:

Torx Bit TX20 6,3 mm (1/4") [00340865]

Onkopul:

Cihazin fişi cekilir.
Cihazin igdonanimlari cikartilmistr.

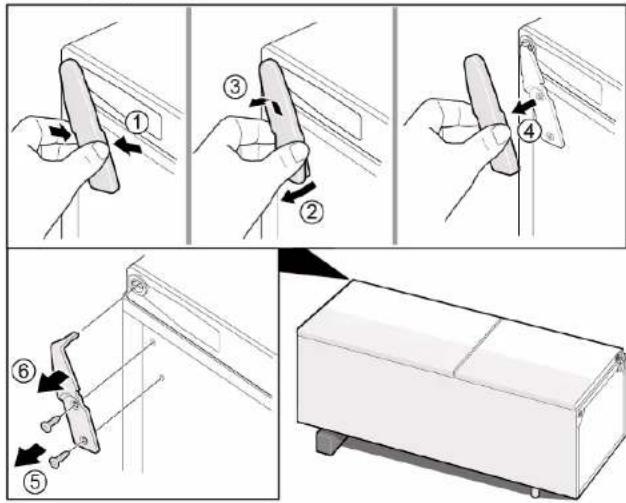

4.3.1 Kapinün üst mentesisinçikartilmasi

1. Cihazi arka tarafina yatirin.

Onarim

2.1. Ost mentese kapagimi iki tarafa da bastirin (1).

1. Üstmentede kapaginci cikartin (2).
2. Menteş Kapagın dondürün (3).
3. Üstmentede kapagini sokun (4).
4. Vidalari sokun (5).
5. Üst menteşeyi cikartin (6)/

Ust menteş cikarilir.

4.3.2 Kapinin ust mentegesinin takilmasi

Ters sira ile monte edin.

Onarim

4.4 Kapinin ust mentesesinin degistirilmesi (gostergeli kapi)

Özel yardımcı ekipman:

Torx Bit TX20 6,3 mm (1/4") [00340865]

UYARI

Aig, buyuk cihazlar!

Sirt ve kas yaralanmalari

Cihaz kapisini ckarma islemi sadece egiliml uzmanlar tarafindan gerecklestrilmidir.
Cihazi hareket ettirmek icin iki kisi gereklidir.
Sadece uygun aletler ve ekipmanlar kullanin.

DIKKAT

Keskin koser!

Kesik yaralanmaları

Koruyucu eldiven kullanilmalidir.

UYARI

Egilmi cihazlarin kaymasi!

Kemik kirlmalar / carpma sonucu yaralanmalar

Cihazlari kaymaya karst emniyete alin

A DIKKAT

Vidalarin gevsetilmesi nedeniyle parcalarin du sme tehlikesi!

sen parcalar nedeniyle yaralanma,
Bilegenleri dusmeye karı emniyete aln.

DIKKATI

Vidalarin gesetilmesi nedeniyle parcalarin duşme tehlikesil

Cihazin diger parcalarinda veya musterinin evinde (orn. zemin) hasarlar.

BileşenleriDFSmeye karsi emniyete alin.

TEHLIKE

Gerilim ielen parçalar nedeniyle elektrik carpmasi tehlikesill! Onarimin düzgün yapilmaması nedeniyle elektrik carpması sonucu hayati tehike

Elektrikl parcalarin onarimi kalifiye bir elektrik uzmani tarafindan geçekleşirilmeli dir.
Onarim sonrasida VDE 0701 vya likeye ozel duzenlemeler uyanica bir guvenlik testi gegelektirilmidelir.

TEHLIKE

Gerilim ileten parçalar nedeniyle elektrik carpmasi tehlikes!!

Elektrik carpmasi sebebyle olum

Onarima baglamadan once cihazin elektrik sebeke baglantusini en az 60 saniye sureyle dokun.

Onkopul:

Cihazin fisi gekilir.
Cihazin ic donanimlar cikartilmustir.

4.4.1 Kapinün üst mentegesinin seksartilmasi

1. Cihazi arka tarafina yatrin.

Onarim

2.1. Ost menteşepakagincikartin(1).

1. Kablo kutusu kapaçini cikartin (2).
2. Elektrik baglantisimi ayin (3)
3. Topraklama baglantisi vidasini dokun (4).
4. Kablo korumasini cikartin (5).
5. Vidayi sakun (6)

Ust mentese cikarilr.

4.4.2 Kapinin ust mentesisin takilmasi

Ters sira ile monte edin.

Onarim

4.5 Kapinin orta mentesisin degistirilmesi

Özel yardımcyar ekipman:

Torx Bit TX20 6,3 mm (1/4") [00340865]

Aig, buyuk cihazlar!

Sirt ve kas yaralanmalari

Cihaz kapisini cikarma islemi sadee egilimi uzmanlar tarafindan gerekteklstirilmidir.
Cihazi hareket ettirmek icin iki kisi gereklidir.
Sadece uygun aletler ve ekipmanlar kullanin.

Keskin koser!

Kesik yaralanmaları

Koruyuc eldiven kullanimalidir.

Egilmi cihazlarin kaymasi!

Kemik kirlimalari / carpma sonucu yaralanmalar

Cihazlari kaymaya karst emniyete alin

Vidalarin gevsetilmesi nedeniyle parcalarin du smte tehlikesi!

Isen parcalar nedeniyle yaralanma.
Bileşenleri dusmeye karsi emniyete alin.

Vidalarin gevsetilmesi nedeniyle parcalarin duşme tehlikesil

Cihazin diger parcalarinda veya musterinin evinde (om. zemin) hasarlar.

Bileşenleri duşmeye karsi emniyete alin.

Onkopul:

Cihazin fisi cekilir.
Cihazin ic donanimlari cikarilmistr.
Kapinin ust menteşesiçikartilmıstir.
Ust kapi gikartilmistr.

4.5.1 Kapinir orta mentegesinin sikartilmasi

1. Sogutucu bolum kapisini dokun (1).
2. Vidalarisokun (2).
3. Orta menteşeyi Çikartin (3).

Orta menteşçikartilmistir.

4.5.2 Kapinir orta menteşesinin takilmasi

Tersiraile montedein.

Onarim

4.6 Kapinin alt menteşesinin degistirilmesi

Özel yardımcyar ekipman:

Torx Bit TX20 6,3 mm (1/4") [00340865]

Onkopul:

Cihazin fisi gekilir.
Cihazin ic donanimlar cikartilmistr.
Ust menteşçikarilir.
Orta mentese cikartilmisir.

4.6.1 Kapinin alt menteşesininçikartilmasi

1. Derin dondurucu bolmesi kapisini dokun (1).
2. Vidayi sokun (2).
3. Alt menteşeyi (3) cevirin.
4. Altmenteseyi (4) cikarin.

Kapinn alt mentesesi cikartilmistir.

4.6.2 Kapinin alt menteşesinin takilmasi

Ters sira ile monte edin.

Onarim

4.7 Raf yüzeyinin degişirilmesi

Onkopul:
Kaplaçık.

4.7.1 Raf yüzeyinçikartilmasi

Raf yuzeyini disari cekin.

Raf yuzeyi cikartilmisir.

4.7.2 Raf yüzeyinin takilması

Ters sira ile monte edin.

Onarim

4.8 Degisken rafin cikarilmasi ve takilmasi

On kopul:
Kaplaçık.

4.8.1 Degigken rafin cikartilmasi

1. 1. Degisken raf yuzeyinin sag bolunü one dokin (1).
2. Degisken rafin sag bolunun ickartin (2).

1. Degisken rafin sol bolunu ayni sekilde cikartin.
   Degisken raf cikartilmıstir.

4.8.2 Degisken raf yuzeyinin takilmasi

Ters sira ile monte edin.

Onarim

4.9 Esnek rafin degistirilmesi

Onkopul:
Kaplaçık.

4.9.1 Esnek rafin cikartilmasi

1. Cam rafi qikartin (1).
2. Esnek rafi kaldirin ve disari cekin (2).

Esnek raf cikartilmisir.

4.9.2 Esnek rafin takilmasi

Ters sira ile monte edin.

Onarim

4.10 Kahvalti setinin degistirilmesi

On kopul:
Kaplaçık.

Ters sira ile monte edin.

Onarim

4.11 Sige rafinin degistirilmesi

Onkopul:
Kaplacik.

4.11.1 Sige rafinin cikartilmasi

Ters sira ile monte edin.

Onarim

4.12 Kapi rafinin degistirilmesi

Onkopul:
Kapi açık.

4.12.1 Kapi rafinin cikartilmasi

Kapi rafini yukanya doklirn.

Kapi rafi cikartulmistr.

4.12.2 Kapi rafinin takilmasi

Ters sira ile monte edin.

Onarim

4.13 Dondurulacak gida kabinin degistirilmesi

Onkopul:
Kaplaçık.

4.13.1 Dondurulacak gida kabinin cikartilmasi

1. Dondurulacak gida kabini tamamen disari cekin (1).
2. Gida kabini cikartin (2).

Dondurulacak gida kabikartilmisir.

4.13.2 Dondurulacak gida kabinin takilmasi

Ters sira ile monte edin.

Onarim

4.14 Kabin degistirilmesi

Onkopul:
Kaplaçık.

4.14.1 Kabin cikartilmasi

1. Alt buzdolabi kabinikartin (1).
2. Ust buzdlabi kabini cikartin (2).

Kaplar cikartilmisir.

4.14.2 Kabin takilmasi

Tersiraile montedein.

Onarim

4.15 Uzatilabilir kabin degistirilmesi

On kopul:
Kapi aciK.

4.15.1 Uzatilabilir kabin cikartilmasi

1. Uzatilabilir kabitamamendisariqekin(1).
2. Uzatilabilir kabi cikartin (2).

Uzatilabilir kap cikartilmisir.

4.15.2 Uzatilabilir kabin takilmasi

Ters sira ile monte edin.

Onarim

4.16 LED spot isigin degistirilmesi

Özel yardımcı ekipman:

Cihazinzda bakim gerektirmeyen bir LED isik bulunmaktadir. Bu igklar sadece musteri hizmetleri veya yetkili teknsyenler tarifandan degistrictilebilir!

TEHLIKE

Gerilim ileten parcalar nedeniyile elektrik carpmasi tehlikesi!! Onarimin dizgün yapilmaması nedeniyile elektrik carpmasi sonu hayati tehlike

Elektrikil parçalarin onarimi kalifiye bir elektrik uzmani tarafindan gerekteşirilmelidir.
Onarim sonaraside VDE 0701 vleiukye ozel duzlenlemeler uyanica bir guvenlik testi gegelekrilmedir.

TEHLIKE

Gerilim ileten parçaré nedeniyele elektrik carpmasi tehlikesi!! Elektrik carpmasi sebebyile Šūm

Onarima bglamadan once cihazin elektrik sebeke baglantisini en az 60 saniye sureyle sikun.

A DIKKAT

Keskin koserl!

Kesik yaralanmalari

Koruyucu eldiven kullanilmalidir.

On kopul:

Cihazin fisi gekilir.
Kapi污染防治

4.16.1 LED spot isigin cikartilmasi

1. LED spot isgini diari gekmek icin ozel bir aleit kullanin (1).

1. LED spot iiginin elektrik baglantilarini ayirin.
   LED spot isigi gikartilmisir.

4.16.2 LED spot isigin takilmasi

Tersiraile montedin.

Onarim

4.17 LED Üst aydinlatmanin degistirilmesi

Özel yardımcyar ekipman:

Düz tornavida Biçak 2,4 mm x 0,4 mm x 60 mm. [00341820] numarali kit icinde

Cihazinizda bakim gerektirmyen bir LED isik bulunmaktadir. Bu isiklar sadece musteri hizmetleri yeta yetkili tekniyesenlarafundan degistirilebilar!

TEHLIKE

Gerilim lileten parcalar nedeniyele elektrik carpmasi tehlikesil! Onarimin dizgun yapilmaması nedeniyile elektrik carpmasi sonuc hayati tehlike

Elektrik parallegaran onarimi kalifiye bir elektrik uzmani tarafindan gereçleştilirilmelidir.
Onarim sonrasinda VDE 0701 veya ulkye ezel duzenlemeler uyanica bir guvenlik testi gereglekseitrilmidelir.

TEHLIKE

Gerillm lieten parcalar nedeniyele elektrk carpmasi tehlikes!! Elektrik carpmasi sebeblye olim

Onarima bglamadan once cihazin elektrik sebeke baglantisini en az 60 saniye sureyle dokun.

DIKKAT

Keskin kogeler! Kesik yaralanmaları

Koruyuc eldiven kullanilmalidir.

Onkopul:

Cihazin fişçekilir.
Kapi acik.
Ust ic donanimlar cikartilmisir.

4.17.1 LED Lambanin dokulmesi

1. LED Lambayi sol tarafa kaydirin.

LEDisgin elektrik baglantisi ayrildi.

1. LED iigini timaklarindan kurtarin.

Onarim

1. LED isigni ileri hareket ettirerek sokun.

LED 1sigi sokuldu.
4.17.2 Üst LED İsinin takilması
Ters sira ile monte edin.

Onarim

4.18 LED yan cubuk isigin degistirilmesi

Özel yardımcı ekipman:

Vantuz 050 mm [00342224]

Cihazinzda bakim gerektirmeyen bir LED isik bulunmaktadir. Bu igiklar sadece musteri hizmetleri veya yetkili teknsyenler tarifandan degistrictilebilir!

TEHLIKE

Gerilim ileten parcalar nedeniyile elektrik carpmasi tehlikesi!! Onarimin dizgün yapilmaması nedeniyile elektrik carpmasi sonu hayati tehlike

Elektrikil parçalarin onarimi kalifiye bir elektrik uzmani tarafindan gerekteşirilmelidir.
Onarim sonaraside VDE 0701 vleiukye ozel duzlenlemeler uyanica bir guvenlik testi gegelekrilmedir.

TEHLIKE

Gerilim ileten parçaré nedeniyele elektrik carpmasi tehlikesi!! Elektrik carpmasi sebebyile Šūm

Onarima bglamadan once cihazin elektrik sebeke baglantisini en az 60 saniye sureyle sikun.

DIKKAT

Keskin köşeler!
Kesik yaralanmaları

Koruyucu eldiven kullanilmalidir.

Ön kopul:

Cihazin fisi gekilir.
Kapi污染防治
Sogutucu bolum raflan qikartilmistir.

4.18.1 LED yan cubuk isigin cikartilmasi

1. Emme kabini LED yan cubuk isigin ut uce birlik kismina yapistrin.

Onarim

1. Emme kabini LED yan cubuk isigi ile birlikte tandürme hareketi uygulayarak one粮油cekin.

1. LED yan cubuk isiginin elektrik baglantisini ayirin.

LED yan cubuk isigikarilmistir.

4.18.2 LED yan qubuk iginim takilmasi

1. LED yan cubuk isiginin elektrik baglantisini kurun.
2. LED yan cubuk iigini, bolme panelinde yerine sabitleyin (kancalar yerine oturur).
   LED yan cubuk isigin taklimsitr.
