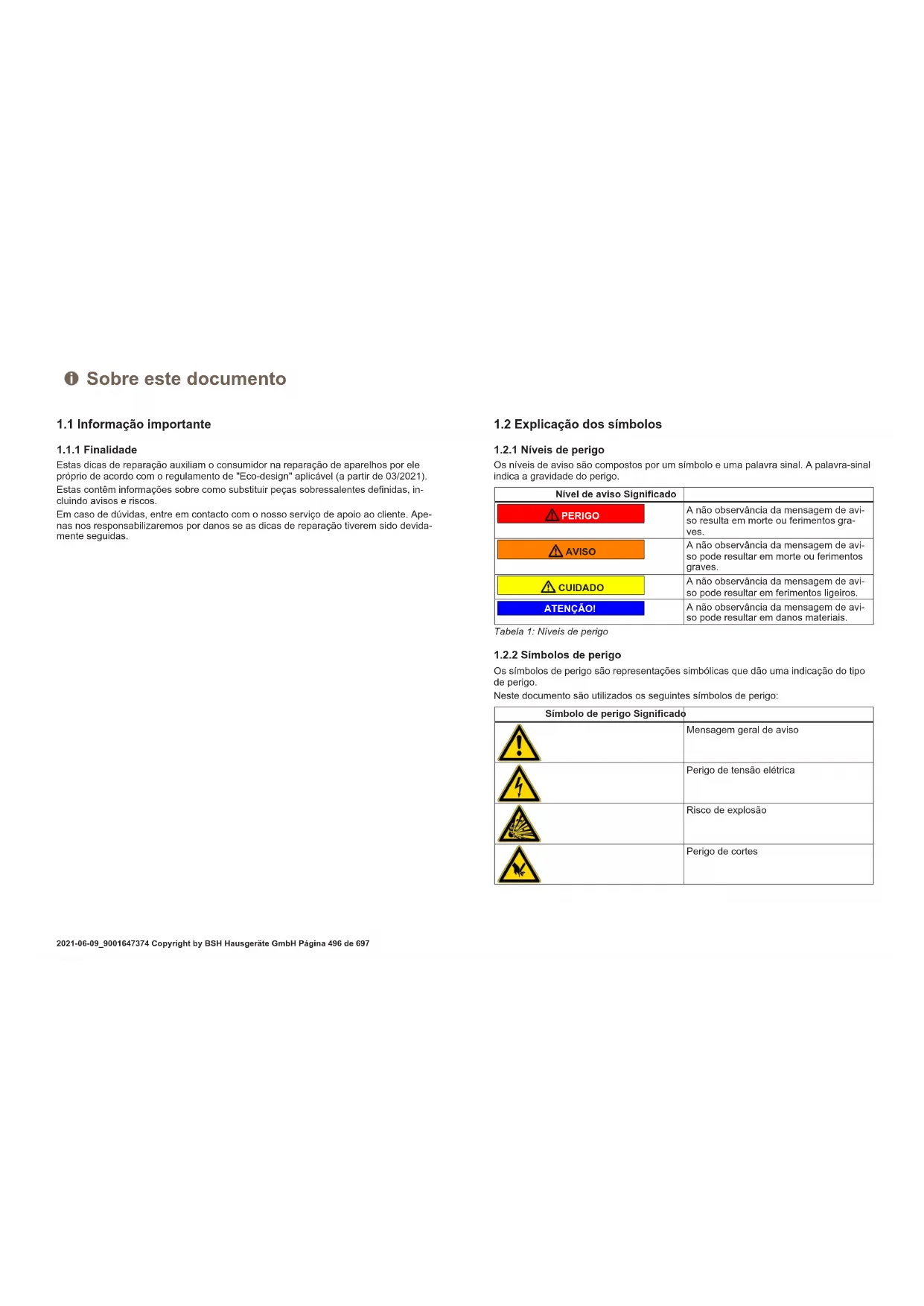

Sobre este documento

1.1 Informação importante

1.1.1 Finalidade

Estas dicas de reparacao auxiliam o consumidor na reparacao de aparelhos por ele,. proprioa de accordo com o regulamento de "Eco-design" aplicavel (a partir de 03/2021). Estas contentem informacoes sobre como substituir peças sobressalentes definidas, incluindo avisos e riscos.

En caso de duvidas, entre em contacto com oignon service de apolo ao cliente. Apenas nos responsabilizaremos por danos se as dicas de reparacao tiverem sido devidamente seguidas.

1.2 Explicação dos símbolos

1.2.1 Niveis de perigo

Os níveis de征求意见 são compostos por um símbolo e umaPALAVRA sinal. A PALAVRA-SINAL indica a gravidade do perigo.

Nivel de avis Significado
PERIGO	A não observança da mensagem de avisso的结果a em morte ou ferimentos graves.
AVISO	A não observança da mensagem de aviso pode resultar em morte ou ferimentos graves.
CUIDADO	A não observança da mensagem de aviso pode resultar em ferimentos ligeiros.
ATENÇÃO!	A não observança da mensagem de aviso pode resultar em danos materiais.

Tabela 1: Niveis de perigo

1.2.2 Simbolos de perigo

Os símbolos de perigo são representações sintólicas que não uma indicação do tipo de perigo.

Neste documento são'utilizados os seguintes SYMBOLOS de perigo:

Simbolo de perigo Significado
!	Mensagem geral de征求意见
9	Perigo de tensão elétrica
	Risco de explosão
	Perigo de cortes

Sobre este documento

Simbolo de perigo Significado
	Perigo de esmagamento
	Perigo de superficies quentes
	Perigo de campo eletromagnético intenso
	Perigo de radiação não-ionizante

Tabela 2: Simbolos de perigo

1.2.3 Estrutura dos avisos

Os avisos;neste documento possuem um aspeto normalizzato e uma estrutura normalizada.

PERIGO

Tip e origem do perigo!

Possiveis consequencia de ignorar o perigo / aviso.

Medidas e proibicoes para prevenir o perigo.

O segunte exemple minha um avis que adverte contra choques electrolycos devo a partes sob tensão. A medida para fazer o perigo é mentionada.

Morte por eletrocussao

Desíligue os aparehços da alimentaçãoétrica pelo menos 60 segundos antes de iniciar as reparações.

1.2.4 Simbolos gerais

Neste documento são utilizes os seguiates simbolos gerais:

Simbolo ger. Significado
i	Identificação de uma dica especial (texto e/ou ilustração)
1	Identificação de uma dica simples (apes nao texto)
	Identificação de uma ligação para um tu- torial em video
	Identificação das ferramentas necessária- as
	Identificação das condições prévias ne- cessárias
if	Identificação de uma condição (se ..., en- tão ... )
	Identificação de um resultado
[Iniciar] Identificação de uma tecla ou botão
[00123456] Identificação de um número de	material
Estado Identificação de um texto exibido / j	anela (no visor do aparecido)

Tabela 3: Simbolos gerais

Segurarca

2.1 Instruções gerais de segurarca

2.1.1 Todos os eletrodométricos

Risco deCHOque eltrico deido a partes sob tensao!

• Erros por reparacoes envolvendo componentes electrolycos podem provocar chocues electrolycos!
  Desligue o aparenho da rede elétrica pelo menos 60 horas antes de iniciar o trabalho.
• Ao's a reparacao, solicite a realizacao de um teste de segurance de accordo com VDE 0701 ou os regulamentospecificosdois.

Risco de ferimentos causados por arestas vivas!

Use luvas de protecao.

Risco de esmagamento durante lavoros de reparacao, manutenacao, resolucao de problemas e service devo a componentes pesados e meveis

Use calçado de proteção.
Proteja os componentes pesados contra quedes.
- Não introduzir partes do corpo em componentes moveris.

Risco para a segurar/funcionamento do aparelho!

Utilize apenas peças sobressalentes originais.

Risco de danos em componentes electrostaticamente sensiveis (ESDs)!

• Não toque nos mículos, incluindo ligações e percursos conduutores.

Ferramentas e auxiliares

Designação Detalhes Imagens
Pano protetor [00342013]	60 cm x 50 cm	Imbaço de vermelde Werbemerbera e Hidrofores
Chave de fendas Lámina	60 mm, no kit [00341820]
Ferramenta especial [00342180]
Ventosa [00342224]	Ø50 mm
Ponta Torx TX20 [00340865]	6,3 mm (1/4")
Chave de fendas Lámina	6,3 mm (1/4")

Pre-requisito:
A porta está aberta.

4.1.1 Remover a junta da porta

1. Solte a junta da porta da ranhura nos cantos direito e esquerdo.

1. Puxe a junta da porta para fora da ranhura.

A junta da porta está removida.

4.1.2 Instalar a junta da porta

i	A espessura da nova junta da porta pode divergir ligeiramente da da jun- ta antiga da porta. Istão não afetará o comportamento de fecho nen o funçãoamento a longo termo.
i	Se o seu aparecido disposer de dobradiças ou fixações de dobradiça ajustaveis, poderá otimizar o comportamento de fecho subsequentem- te.
i	Os pequenos orificções laterais na junta da porta são funcionais (necessá- rios à ventilação). Não se tratate de falhas de producao.

Reparação

1. Se a ranhura para a junta estiver danificada,

2. contacte o service de apoio ao consumidor.

Uma deformacao ligeira da junta da porta e normal e nao afeta o seu

funccionamento. Recomenda-se que a junta da porta sera endireitada antes de ser inserida no aparecido.

Aqueça a junta da porta com a um secador de cabelo ou água quente e mude a sua forma manualmente.

1. Empurre os cantos da junta em cima e em baixo para ranhura.

Reparação

1. Pressione a junta inteira gradualmente para dentro da ranhura.

A junta da porta está instalada.

4.2 Substituir o puxador da porta

Ferramentas necessarias:

Ponta Torx TX20 6,3 mm (1/4") [00340865]

Chave de fendas Lamina 10 mm x 1,6 mm x 200 mm

Pre-requisito:

O aparecido está desligado da alimentação eletrica.
A porta está aberta.

4.2.1 Remover o puxador da porta

1. Remova duas tampas roscadas (1).

2. Desaperte doit parafusos (2).

3. Remova o puxador da porta (3).

O puxador da porta está removido.

O puxador da porta para a segunda porta pode ser removido da mesma forma.

4.2.2 Instalar o puxador da porta

Instale pela ordem inversa.

Reparacao

4.3 Substitui r a dobradiça superior da porta

Ferramentas necessarias:

Ponta Torx TX20 6,3 mm (1/4") [00340865]

Pré-requisito:

O aparecido está desligado da alimentação eletrica.
As fixações interiores do aparecido estáremovidas.

4.3.1 Remover a dobradiça superior da porta

1. Coloque o aparelho sobre o lado traseiro.

Reparação

2.1. Pressione a tampa da dobradiga superior de ambos os lados (1).

1. Extraia a tampa da dobradiça superior (2).
2. Rode a tampa da dobradiça (3).
3. Remova a tampa da dobradiça superior (4).
4. Desaperte doit parafusos (5)
5. Remova a dobradiça superior (6).

A dobradica superior está removida.

4.3.2 Instalar a dobradiça superior da porta

• Instale pela ordem inversa.

Reparacao

4.4 Substituir a dobradiça superior da porta (porta com visor)

Ferramentas necessarias:

Ponta Torx TX20 6,3 mm (1/4") [00340865]

AVISO

soes nas costas e musculares

A的操作a de remocao da porta do aparelho deve serapanas executada por especialistas formados.
- São necessarias两大些 pessoas para mover o aparelho.

Use apenas ferramentas e equipamento adequados.

CUIDADO

aturas osseas / ferimentos de esmagamento.
Proteja os apareiros contra o deslizamento.

CUIDADO

Risco de queda de peças devido a parafudos desapertados!
soes devido a queda de peças.
Proteja o componente contra as quidas.

ATENÇAOI

Risco de queda de peças devido a parafusos desapertados!
Danos em outros componentes do aparelho ou na casa do cliente, p. ex.
no pavimento
Proteja o componente contra as quidas.

PERIGO

Risco deCHOque eltrico devido a partes sob tensao!

sco de vida devo aCHOque elétrico em caso de reparação inadequado.
As partes elétricas devem ser reparadas por um elétricista Qualified.
- Após a reparação, Solicite a realização de um teste de segurar deordo com VDE 0701 ou os regulamentos especialicos do pais.

PERIGO

Risco dechoque elétrico devoa a partes sob tensionso!
Morte por eletrocussao

• Desiglue os apareiros da alimentação eletrica pelo menos 60 segudos antes deincerar as reparacoes.

Pre-requisito:

O aparelho está desligado da alimentação eletrica.
As fixações interiores do aparecido estáremovidas.

4.4.1 Remover a dobradiça superior da porta

1. Cologne o aparelho sobre o lado traseiro.

Reparação

2.1. Remova a tampa da dobradiça superior (1).

1. Remova a tampa da caixa de cabos (2).
2. Desconecte a ligaçao elétrica (3).
3. Desaperte o parafuso de ligação à terra (4).
4. Remova a proteção dos cabos (5).
5. Desaperte o parafuso (6)

A dobradica superior está removida.

4.4.2 Instalar a dobradiça superior da porta

Instale pela ordem inversa.

Reparação

4.5 Substituir a dobradiça central da porta

Ferramentas necessarias:

Ponta Torx TX20 6,3 mm (1/4") [00340865]

AVISO

A的操作a de remocao da porta do aparelho deve serapanas executada por especialistas formados.
- São necessarias两大些 pessoas para mover o aparelho.

Use apenas ferramentas e equipamento adequados.

CUIDADO

Risco de queda de peças devido a parafusos desapertados!
soes devido a queda de peças.
Proteja o componente contra as quidas.

ATENÇAOI

Risco de queda de peças devido a parafusos desapertados!

Danos em outros componentes do aparelho ou na casa do cliente, p. ex.
no pavimento.
Proteja o componente contra as quidas.

Pré-requisito:

O aparecido está desligado da alimentação eletrica.
As fixações interiores do aparecido estáremovidas.
A dobrada superior da porta está removida.

A porta superior está removida.

4.5.1 Remover a dobradiça central da porta

1. Remova a porta do compartmento de refrigeracao (1).

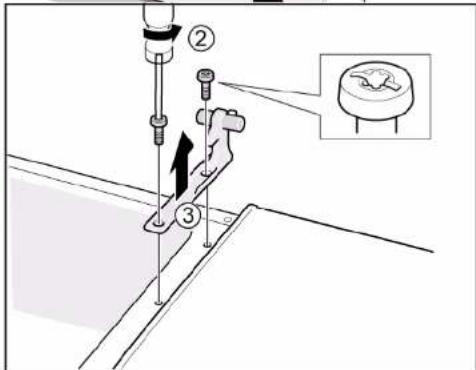

2. Desaperte doit parafusos (2).
3. Remova a dobradiça central (3).

A dobrada central está removida.

4.5.2 Instalar a dobradiça central da porta

Instale pela ordem inversa.

Reparacao

4.6 Substituir a dobradiça inferior da porta

Ferramentas necessarias:

Ponta Torx TX20 6,3 mm (1/4") [00340865]

Pré-requisito:

O aparecido está desligado da alimentação eletrica.
As fixações interiores do aparecido estáremovidas.
A dobradiça superior está removida.

A dobradiça central está removida.

4.6.1 Remover a dobradiça inferior da porta

1. Remova a porta da zona do congelador (1).
2. Desaperte o parafuso (2)
3. Rode dobradiça inferior para fora (3).
4. Remova a dobradiça inferior (4).

A dobrada inferior da porta está removida.

4.6.2 Instalar a dobradiça inferior da porta

• Instale pela ordem inversa.

Reparacao

4.7 Substitui r a prateleira

Pre-requisito:
A porta está aberta.

4.7.1 Remove a prateleira

Puxe a prateleira para fora.

A prateleira estáremovida.

4.7.2 Instalar a prateleira

Instale pela ordem inversa.

Reparação

4.8 Substituir a prateleira variével

Pre-requisito:
A porta está aberta.

4.8.1 Remover a prateleira variavel

1. 1. Puxe a secção direita da prateleira variavel para arente (1).
2. Remova a secção direita da prateleira variavel (2).

1. Remova a secção esquerda da prateleira variavel da mesma forma.
   A prateleira variavel estáremovida.

4.8.2 Instalar a prateleira variavel

• Instale pela ordem inversa.

Reparação

4.9 Substituir a prateleira flexivel

Pre-requisito:
A porta está aberta.

4.9.1 Remover a prateleira flexivel

1. Remova a prateleira de vidro (1).
2. Levante a prateleira flexivel e puxe-a para fora (2)

A prateleira flexivel está removida.

4.9.2 Instalar a prateleira flexivel

Instale pela ordem inversa.

Reparação

4.10 Substituir o Conjunto de pequeno-almoço

Pre-requisito:
A porta está aberta.

Levante o Conjunto de微量元素 e puxe-o para fora.

Instale pela ordem inversa.

Reparação

Pre-requisito:
A porta está aberta.

• Instale pela ordem inversa.

Reparação

4.12 Substitui r a prateleira da porta

Pre-requisito:
A porta está aberta.

4.12.1 Remover a prateleira da porta

Levante a prateleira da porta.

A prateleira da porta está removida.

4.12.2 Instalar a prateleira da porta

Instale pela ordem inversa.

Reparação

4.13 Substituir o recipiente para alimentos congelados

Pre-requisito:
A porta está aberta.

4.13.1 Remover o recipiente para alimentos congelados

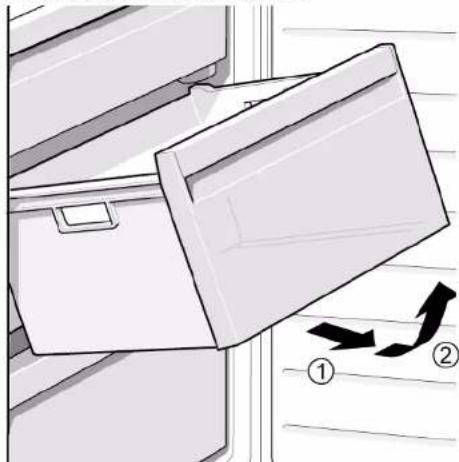

1. Puxe o recipiente para alimentos congelados inteiramente para fora (1). 2. Remova o recipiente para alimentos (2).

O recipiente para alimentos congelados está removido.

4.13.2 Instalar o recipiente para alimentos congelados

• Instale pela ordem inversa.

Reparação

4.14 Substituir o recipiente

Pre-requisito:
A porta está aberta.

4.14.1 Remover o recipiente

1. Retire o recipiente inferior do frigorifico (1). 2. Retire o recipiente superior do frigorifico (2)

Os recipientes estao removidos.

4.14.2 Instalar o recipiente

Instale pela ordem inversa.

Reparação

4.15 Substituir o recipiente extensivel

Pre-requisito:

A porta está aberta.

4.15.1 Remover o recipiente extensivel

1. Puxe o recipienthe extensivel inteiramente para fora (1).
2. Remova o recipiente extensivel (2).

O recipienté extensivel está removido.

4.15.2 Instalar o recipiente extensivel

Instale pela ordem inversa.

Reparação

4.16 Substituir a iluminação LED espécífica

Ferramentas necessarias:

Ferramenta especial [00342180]

O seu aparelho dispôe de uma illuminação LED isente de manutenção. Estas illuminações são fazer reparadas pelo service do apoio ao consumidor ou por tecnicos autorizados!

PERIGO

Risco deCHOque eltrico devidao a partes sob tensao!

Risco de vida devido aCHOque eltrico em caso de reparacao inadequada

As partes elétricas devem ser reparadas por um eletrística qualificado.
- Após a reparação, Solicite a realização de um teste de segurar de acordo com VDE 0701 ou os regulamentos especialicos do pais.

PERIGO

Risco deCHOque eltrico devido a partes sob tensao!

Morte por eletrocussao

Desligue os apareiros da alimentação elétrica pelo menos 60 segundos antes deinceriar as reparações.

CUIDADO

O aparecido está desligado da alimentação eletrica.
A porta está aberta.

4.16.1 Remover a iluminação LED especialica

1. Use uma ferramenta especial para puxar para fora iluminação LED especialica

(1).

1. Desconecte as ligações eletricas da iluminação LED espécífica.
   A iluminação LED espécífica está removida.

4.16.2 Instalar a iluminação LED espécífica

Instale pela ordem inversa.

Reparacao

4.17 Substitui a iluminação LED superior

Ferramentas necessarias:

Chave de fendas Lamina 2,4 mm x 0,4 mm x 60 mm no kit [00341820]

O seu aparelho dispôe de uma illuminação L. Estas illuminações são podem ser reparadas consumidor ou por&Tecnicos autorizados!

PERIGO

Risco deCHOque eltrico devido a partes sob tensao! Risco de vida devido achoque eltrico em caso de repar da

As partes elétricas devem ser reparadas por um eletricista qualificado.
- Após a reparação, Solicite a realização de um teste de segurar de acordo com VDE 0701 ou os regulamentos especialicos do pais.

PERIGO

Risco dechoque eletrico devoa partos sob tensao! Morte por eletrocussao

Desigues que areiros da alimentacao eltica poe los fewo 60 segundos antes de iniciar as reparacoes.

CUIDADO

O aparecido está desligado da alimentaçãoética.
A porta está aberta.
As fixacoes interiores superiores estao removidas.

4.17.1 Remove a iluminação LED

1. Desloque a iluminação LED para o lado esquerdo.

A ligação eletrica da iluminação LED está desligada.

1. Solte os ganchos da iluminação LED.

Reparacao

1. Remova a iluminação LED, avançando-a.

A illumination LED estáremovida.
4.17.2 Instalar a iluminação LED superior
Instale pela ordem inversa.

Reparacao

4.18 Substituir a iluminação LED de barra lateral

Ferramentas necessarias:

Ventosa 050 mm [00342224]

O seu aparelho dispoe de una illuminação LED isenta de manutenao. Estas illuminações so podem ser reparadas pelo service do apoio ao consumidor ou por tecnicos autorizados!

PERIGO

Risco deCHOque eltrico devidao a partes sob tensao!

Risco de vida devo achoque elétrico em caso de reparação inadequada

As partes elétricas devem ser reparadas por um elétricsta qualificado.
- Após a reparação, Solicite a realização de um teste de segurar de acordo com VDE 0701 ou os regulamentos especialicos do pais.

PERIGO

Risco deCHOque eltrico devido a partes sob tensao!

Morte por eletrocussao
- Desigues que areiros da alimentacao eltica poe menos 60 segundos antes de iniciar as reparacoes.

CUIDADO

O aparecido está desligado da alimentação eletrica.
A porta está aberta.
As prateleiras do compartmento de refrigeracao estáremovidas.

4.18.1 Remove a iluminação LED de barra lateral

1. Colque a ventosa no terço superior da iluminação LED de barra lateral.

Reparacao

1. Puxe a ventosa para a fronte com a iluminação LED de barra lateral num movimento rotativo.

1. Desconecte a ligation eletrica da iluminação LED de barra lateral. A iluminação LED de barra lateral está removida.

4.18.2 Instalar a iluminação LED de barra lateral

1. Conecte a ligation eletrica da iluminação LED de barra lateral.
2. Fixe a iluminação LED de barra lateral na sua localização na parede do compartmento (os ganchos encaixam).

A iluminação LED de barra lateral está instalada.

Montaú urmánd procedural de demontare in ordine inversã.

Repararea
