HASZNÁLATI ÚTMUTATÓ BD3056LFVN Profilo
4.1.2 Montáz tésnéní dvirek
4.2.2 Montáz madla dvirek
Javitasi utmutató - Húto-/fagyasztó-kombináció
1 A Dokumentummal kapcsolatos informaciok 355
1.1 Fontos tudnivalok 355
1.1.1 Cel 355
1.2 Szimbólummagyarázat 355
1.2.1 Veszélyességi szintek 355
1.2.2 Veszelyt jelz szimbolumok 355
1.2.3 A figyelmeztetesek felepitese 356
1.2.4 Aitalanos szimbolumok 356
Biztonsag 357
2.1 AltalanosBiztonsagiutasItasok 357
2.1.1 Osszes haztartasi keszulek 357
Szerszamok es segedanyagok 358
Javitas. 359
4.2 A fogantyu csereje 362
4.2.1 A fogantyu eltavolitasa 362
4.2.2 A fogantyu felszerelése 362
4.3 A felso ajtozsaner csereje 363
4.3.1 A felso ahtozsan er eltavoltasa 363
4.3.2 A felso ajtózsanér felhelyezese 364
4.4 A felso ajtószanér cseréje (kijelzös ajto) 365
4.4.1 A felso aitozsan erltavolitasa 365
4.4.2 A felso ajtózsanér felhelyezese 366
4.5 A kozepso ajtozsan er csereje 367
4.5.1 A kózépsö ajtószanér eltávolitasa 367
4.5.2 A kozepso ajtózsanér felhelyezese 367
4.6 Az also ajtóznanér cseréje 368
4.6.1 Az also ajtózsanér eltávolitasa 368
4.6.2 Az also ajtózsanér felhelyezese 368
4.7 A polc csereje 369
4.7.1 A polc eltayolitasa 369
4.7.2 A polc beszerelése 369
4.8 A palacktarto csereje 370
4.8.1 A palacktarto ellavolitasa 370
4.8.2 A palacktarto telepitese 370
4.9 Az ajtopolc csereje 371
4.9.1 Az ajtópolc eltávolitása 371
4.9.2 Az ajtópolc felhelyezése 371
4.10 Az allithato ajtropical csereje 372
4.10.1 Az allithato ajtopolc eltavolitasa 372
4.10.2 Az allithato aitopolic behelvezese 372
4.11 Fagyasztódoboz cseréje 373

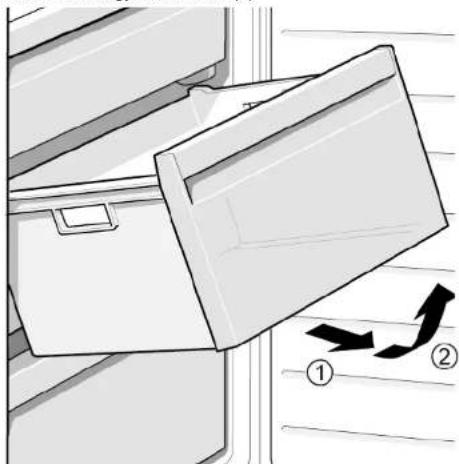

4.11.1 Fagyasztódoboz eltávolitasa 373
4.11.2 A fagyasztódoboz behelyezése 373
4.12 TaroIcsereJe 374
4.12.1 TaroIeIavolitasa 374
4.12.2 A taroIbehelyezese 374
4.13 A kihuzhato taroLc sereje 375
4.13.1 A kihuzhato taro eltavolitasa 375
4.13.2 A kihuzható tároló behelyezése 375
4.14 LED-es oldalso spotvilagitas csereje 376
4.14.1 LED-es spotvilagitas eltavolitasa 376
4.14.2 A LED-es spotvilagitas beszerelse 376
4.15 Felso LED-vilaglitas csereje 377
4.15.1 LED-vilagitas eltavolitasa 377
4.15.2 A felso LED-vilaglitas beszerelse 378
4.16 A LED-es oldalvilagltas csereje 379
4.16.1 LED-es oldalvilagitas eltavolitasa 379
4.16.2 A LED-es oldalvilagitas beszerelése 380
4.17 LED-es oldalso spotvilagitas csereje 381
4.17.1 LED-es spotvilagitas eltavolitasa 381
4.17.2 A LED-es spotvilagitas beszerelse 382
4.18 A LED tapegyseg modul csereje 383

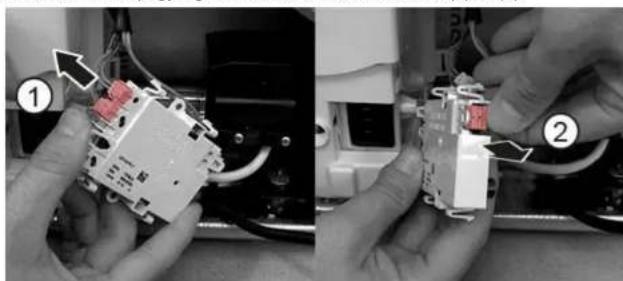

4.18.1 A LED tapegység modul eltavolitasa 383
4.18.2 A LED tapegység modul beszerelése 385
A dokumentummal kapcsolatos informaciok
1.1 Fontos tudnivalok
1.1.1 CéI
Ezek a javitasi tanacsek támogaták a fogyasztó t a keszülekek othoni megjavitzában a körneyezzettudatos tervezésról szólo rendeletnek (2021 marsiut alkalmazandó) megeleloien.
InformacióntartalmaznakBizonyospótalkrészekcserejévelkapcsolatban,ideertve a figyelmezteteseket esockázatokat is.
Ha kerdése van, vegye fel a kapcsolat o vevszolgállal. A károkert kizárólag akkor vallalun felelosséget, ha a javitasi tanacsokat pontosan betartották.
1.2 Szimbóllummagyarázat
1.2.1 Veszelyességi szintek
A veszélyességi szintek egy szimbólumból és egy figyelmeztető mondatból allnak. A fi-gyelmeztető mondat utal a veszély súlyosságára.
| Veszélyességi szint Jelentés | |
| VESZÉLY | A figyelmezető üzenet figyelmen kívül hagyása halál vagy súlyos sérülseket okoz. |
| FIGYELMEZTETÉS | A figyelmezető üzenet figyelmen kívül hagyása halál vagy súlyos sérülseket okozhat. |
| VIGYÁZAT | A figyelmezető üzenet figyelmen kívül hagyása kisebb sérülseket okozhat. |
| FIGYELEM! | A figyelmezető üzenet figyelmen kívül hagyása anyagi károkat okozhat. |
Tablazat 1: Veszelyességi szintek
1.2.2 Veszelyt jelz szimbolumok
A veszelyt jelz szimbolumok a veszelyt abrazol szimbolikus abrazolasok.
A jelen dokumentumban az alabbi veszelyt jerlo szimbolumok hasznalatosak:
| Veszélyt jelző szimbólum Jelentés | |
| ! | Általános figyelmeztető üzenet |
| Elektromos feszültseg veszélye | |
| Robbanásveszély | |
| Vágásveszély | |
| Zúzódásveszély | |
A dokumentummal kapcsolatos informaciok
| Veszélyt jelző szimbólum Jelentés | |
| Forró felületek miatt fennálló veszély | |
| Erös magneses mező miatt fennálló ve-sély | |
| Nem/ionizáló sugárzás veszélye | |
Tablazat 2: Veszelyt jeIzO szimbolumok
1.2.3 A figyelmeztetesek felepitese
A jelen dokumentumban levo figyelmeztetesek szabvanyosit ott megjolenesuek es folépétésiek.
|  | A VESZÉLY A veszely típusa és forrósal A veszely / figyelmeztetés figyelmen kívül hagyásának lehetséges követ- kezményei. A veszely megelőzésére szolgálo intézkedesek és tiltasok. |
Az alabbi péda egy olyan figyelmezétét mutat be, amely az aram alatt levó alkateré-szek okozla aramutésre figyelmezt. Megemliti a veszely elkerulésere szolgálo intézkést.
|  | VESZÉLY Aramütes veszélye áram alatt lévő alkatrészek miatt! Halálos áramütes A javitás megkezdéselott legalabb 60 másodperccel valassza le a készülékeket az elektromos halózatról. |
1.2.4 Altalanos szimbólumok
A jelen dokumentumban az alabbi altalanos szimbolumok hasznalatosak:
| Alt. szimbólum Jelentés | |
| 1 | Különleges tanács (szöveg ésvagy grafi-ka) |
| Ált. szimbólum Jelentés | |
| 1 | Egyszerǔ tanács (csak szöveg) |
| 2 | Videós oktatóanyagra mutató hivatkozás |
| 3 | A szükséges eszközök |
| 4 | A szükséges feltetelek |
| 5 | Feltétel (ha..., akkor...) |
| 6 | Eredmény |
| [Inditás]Billentyú vagy gomb | |
| [00123456]Anyagszám azonosítója | |
| Állapot Megjelenített szöveg / ablak (a készülék kijelzőjén) | |
Tablazat 3: Altalanos szimbolumok
Biztonság
2.1 AltalanosBiztonsagiutasfasok
2.1.1 Osszes háztartásikészülék
Áramútes veszélye áram alatt levő alkatrészek miatt!
Az elektromos alkatreszek hibas javitasa aramuteshez gezeth!
A javitas megkzezdene elott legalabbb 60 masodpercevalaissa le a keszulkeket az elektromahlazotrol.
A javitas utan végetessen a VDE 0701-nek vagy az orszagspecifkus szabalyozaksoknak megfelelo vizgatolat.
Éles peremek miatt fennaló sérulésveszély!
Viseljen védokesztyut.
Zúzódásveszély a javitás, karbantartás, hibaelháritas és szervizelés során a nehéz és MOZgo alkatrészek miatt
Viseljen vedocipot.
Biztositsa leeses ellen a nehez alkatrzeseket.
Ne dugja be a testreszeit a MOZgo alkatrzeszek koze.
Sérulhet a keszülék biztonsága / mukódése!
Elektrosztatikailag érzekeny alkatreszek (ESD-k) károsodásanak veszelye!
Kizarolag eredeti potalkatreszeket hasznaljon.
Ne erintse meg a modulokat, ideertve a cisatlakozasokat es a vezetoket.
Szerszámok és segédanyagok
| Kijelolés Részletek | Képek | |
| Védörngy [00342013] | 60 cm x 50 cm | ### |
| Laposejú csavar- húzó | Hegy 2,4 mm x 0,4 mm x 60 mm, a készletben [00341820] | ① |
| Különleges szer- szám [00342180] | ||
| Tapadókorong [00342224] | Ø50 mm | |
| TX20 Torx bithegy [00340865] | 6,3 mm (1/4") | |
| Laposejú csavar- húzó | Hegy 10 mm x 1,6 mm x 200 mm | ① |
Követelmény:
Az ajto nyitva van
4.1.1 A gumitōimits eltávolítasa
- Vegye ki a gumitōmitést a barázdából a jobb és a bal sarokban.
- Húzza ki a gumitōmitést a barázdából.
Eltavolitotta a gumitomitest.
4.1.2 A gumitomités beszerelése
| Az uy gomitōimits vastagsága enyhén elterhet a régi gomitōimits vas-tagāgától. Ez nem befolyasolja az ajócsukás MODját ès hossú tátú mücködéset. | |
| Ha a készüléköben beallithato zsanérok vagy zsanérrögztísep sk vannak, utolag optimalizálhatja a becsukás MODját. | |
| A gomitōimitsben lévő apró, oldásó lyukak FUNCIONÁlisak (a szellözs-hez szükségesek). Ezek nem gyárási hibák. |
Javitás
- Ellenorizze a barazdāt serulések szempontjábol.
- Ha gumitomites barazdaja serult: -Vegye fel a kapcsolatot az ugyfelszolgalattal.
- A gumitōmtés enyehe deformálóda normalí, és nem befolyasoljá a működesét. Javasolt a gumitōmtés kiegyenesítse a készülékbé tör-ténô behelyezes elött.
Hajszaritóval vagy forro vizzele meglitse fel a gumitomísté, és kezzel formázza üjra.
Beszerelle a gumitomitest.
4.2 A fogantyu csereje
Kulonleges eszkozok
TX20 Torx bithegy 6,3 mm (1/4") [00340865]
Laposfeju csavarhuzo Hegy 10 mm x 1,6 mm x 200 mm
Kovetelmeny:
A keszuleket levalasztotta az aramellatasról.
Az ajtó nyitva van
4.2.1 A fogantyu eltavolitasa
-
Tavolitsa el a két csavarfedelet (1).
-
Csavarja ki a két csavart (2).
- Távolitsa el a fogantyút (3).
Eltavolitotta a fogantyut
A masodik ajto fogantuyujanak eltavolitasa ugyanigy tortenik.
4.2.2 A foganty u felszerelse
Az elhelyezest forditott sorrendben végEZe.
Javitás
4.3 A felsej ahtozsaner csereje
Kulonleges eszkozok
TX20 Torx bithegy 6,3 mm (1/4") [00340865]
FIGYELMEZTETES
Nehez, nagy keszulekek!
Hat-és izomsérulések
A keszülk ajtajnak eltávolításat kizárólag szakemberrel vegez
tesse.
A keszülk elmozdításához két emberre van szükséq.
Kizarolag megfelelo eszkozoket es berendzeseket hasznaljon.
VIGYAZAT
Éles szelek!
Vagasi serulesek
Viseljen védoksztyut.
FIGYELMEZTETES
Megdontott keszulékek elcsuszasa!
Csonttorez / zuzodasi serulesek
Biztositsa a keszulekeket elcsuszas ellen.
VIGYAZAT
Leeső alkatrészek veszélye a kioldott csavarok miatt!
esə alkatreszek miatti serulés,
Biztositsa az alkatreszt leeses ellen.
FIGYELEMI
Leeső alkatrészek veszélye a kioldott csavarok miattl
A keszülk tobbi részeinek vagy az ügyfel lakasanak (pl. padlo) karso
dasa.
Biztositsa az alkatreszt leeses elln.
Kovetelmeny:
A keszüléket leválasztotta az áramellátsröl.
Eltavolitotta a keszulékbelszerelevenyeit.
4.3.1 A felso ajtozsan er eltavolitasa
- Forditsa a keszuleket a hatara.
Javitás
2.1. Nyomja meg mindket oldalon a felso zsan er burkolatat (1).
- Húzza el a felsö zsanér burkolatát (2).
- Forditsa el a zsanerburkolatot (3).
- Távolitsa el a felso zsanér burkolatát (4).
- Csavarja ki a két csavart (5).
- Tavolitsa el a felso zsanert (6)
Eltavolitotta a felso zsanert.
4.3.2 A felso ajtószanér felhelyezese
Az elhelyezest fordltott sorrendben végEZe.
Javitás
4.4 A felso ajtószanér cseréje (kijelzós ajto)
Kulonleges eszkozok
TX20 Torx bithegy 6,3 mm (1/4") [00340865]
FIGYELMEZTETES
Nehez, nagy keszulekek!
Hat-és izomsérulések
A keszülk ajtajnak eltávolításat kizárólag szakemberrel vegez
tesse.
A keszülék elmozdításához két emberre van szükség.
Kizarolag megfelelo eszkozoket es berendezeseket hasznaljon.
VIGYAZAT
Éles szelek!
Vagasi serulesek
Viseljen védoksztyut.
FIGYELMEZTETES
Megdontt keszulekek elcsuszasa!
Csonttorez / zuzodasi serulesek
Biztositsa a keszulekeket elcsuszas ellen.
VIGYAZAT
Leeső alkatrészek veszélye a kioldott csavarok miatt!
esə alkatreszek miatti serulés,
Biztositsa az alkatreszt leeses ellen.
FIGYELEMI
Leeső alkatrészek veszélye a kioldott csavarok miattl
A keszülk tobbi részeinek vagy az ügyfel lakasanak (pl. padlo) karso
dasa.
Biztositsa az alkatreszt leeses elln.
VESZÉLY
Áramütes yeszélye áram alatt léyó alkatrészek miatt!
etveszely a nem megfelelo jayitas okozta aramutes miatt
Az elektromos alkatrsezek javatisat kizarolag képsett elektrum-szeresz végêzhet.
A javatis utan végéztesen a VDE 0701-nek vagy az orszagspecfikus szabalyozaskon megfelelo vizgålaton.
VESZÉLY
Aramutes veszelye aram alatt lev o alkatreszek miatt!
alos aramutes
A javitas megkezdese elott legalabbb 60 masodperccel valassza le
a keszülékeket az elektromos halózatról.
Kovetelmeny:
A keszüléket levalasztotta az aramellatársrol.
Eltavolitotta a keszulek belso szerelvenyeit.
4.4.1 A felsej ahtozsan erltavolitasa
- Forditsa a keszuleket a hatara.
Javitás
2.1. Távolitsa el a felso zsanér burkolatát (1).
- Távolitsa el a kábeldoboz fedelet (2).
- Valassza le az elektromos csatlakozast (3).
- Csavarja ki a foldelo csatlakozas csavarjat (4).
- Távolitsa el a kábelburkolatot (5).
- Csavarja ki a csavart (6)
Eltavolitotta a felso zsanert.
4.4.2 A felso ajtószanér felhelyezese
Az elhelyezest fordltott sorrendben végEZe.
Javitás
4.5 A kozepso ajtószanér cseréje
Kulonleges eszkozok
TX20 Torx bithegy 6,3 mm (1/4") [00340865]
FIGYELMEZTETES
Nehez, nagy keszulekek!
Hat-és izomsérulések
A keszülek ajtajanak eltavolitasat kizarolag szakemberrel vegez
tesse.
A keszülék elmozdításához két emberre van szükség.
Kizarolag megelelo eszkozoket es berendezeseket hasznalion.
VIGYAZAT
Éles szelek!
Vagasi serulesek
Viseljen védokesztuty.
EIGYELMEZTETES
Megdontott keszulékek elcsuszasa!
Csontorez /zuzodasi serulisek
Biztositsa keszulekeket elcsuszas ellen.
VIGYAZAT
Leeső alkatrészek veszélye a kioldott csavarok miatt!
esə alkatreszek miatti serulés.
Biztositsa az alkatreszt leeses ellen.
FIGYELEMI
Leeső alkatrészek veszélye a kioldott csavarok miattl
A keszülek többi részeinek vagy az ügyfél lakásnak (pl. padió) károso
dasa.
Biztositsa az alkatreszt leeses ell.
Kovetelmeny:
A keszüléket levalasztotta az aramellatásrol.
Eltávolította a készülék belso szerelevényeit.
Eltávolitotta az ajtó felsö szanérját.
4.5.1 A kozepso ajtozsaner eltavolitasa
- Távolítsa el a hútorekesz ajtajat (1).
- Csavarja ki a két csavart (2).
- Távolítsa el a kózépsö zsanert (3).
Eltavolitotta a kozepso zsanert.
4.5.2 A kozepso ajtózsaner felhelyezese
Az elhelyezest forditott sorrendben végEZe.
Javitás
4.6 Az also ajtózsanér cseréje
Kulonleges eszkozok
TX20 Torx bithegy 6,3 mm (1/4") [00340865]
FIGYELMEZTETES
Nehez, nagy keszulekek!
Hat-és izomsérulések
A keszülk ajtajänak eltavolitāsat kizarolag szakemberl végezesse.
A keszülék elmozdításához két emberre van szükség.
Kizarolag megfeloe eszkozoket es berendezeseket hasznaljon.
VIGYAZAT
Éles szelek!
Vagasi serulesek
Viseljen védokesztuyt.
FIGYELMEZTETES
Megdontott keszulékek elcsuszasa!
Csonttorez / zuzodasi serulesek
Biztositsa a keszulekeket elcsuszas ellen.
VIGYAZAT
Leeső alkatrészek veszélye a kioldott csavarok miatt!
Leeső alkatrészek miatti sérului.
Biztositsa az alkatreszt leeses ellen.
FIGYELEMI
Leeső alkatrészek veszelye a kioldott csavarok miattl
A keszülk tobbi részeinek vagy az ügyfel lakasananak (pl. pado) karoosodasa.
Biztositsa az alkatreszt leeses ellen.
Kovetelmeny:
A keszüléket levalasztotta az aramellatásrol.
Eltavolitotta a keszulek belso szerelvenyeit.
Eltavolitotta a felso zsanert.
Eltavolitotta a kozepso zsanert.
4.6.1 Az also ajtozanan ereltavolitasa
- Távolítsa el a fagyasztóreksz ajtajat (1).
- Csavarja ki a csavart (2).
- Forditsa ki az also zsanert (3).
- Távolítsa el az also zsanér (4).
Eltavolitotta az also ajtzozansert.
4.6.2 Az also ajtózsanér felhelyzeşese
Az elhelyezest fordltott sorrendben végEZze.
Javitás
4.7 A polc sceréje
Követelmény:
Az ajto nyitva van
4.7.1 A polc eltavolitasa
Huzza ki apolcot.
Eltavolitotta a polcot.
4.7.2 A polc beszerelése
Az elhelyezest forditott sorrendben végEZze.
Javitás
4.8 A palacktarto csereje
Kovetelmeny:
Az ajto nyitva van
4.8.1 A palacktó eltávolitása
Húzza ki a palackartót.
Elétvolitotta a palacktartóf.
4.8.2 A palacktarto telepitese
Az elhelyezest forditott sorrendben végEZze.
Javitás
4.9 Az ajtópolc cseréje
Követelmény:
Az ajto nyitva van
4.9.1 Az ajtópolc eltávolítasa
Emelje fel az ajtopolcot.
Eltávolitotta az ajtópolcot.
4.9.2 Az ajtópolc felhelyezese
Az elhelyezest forditott sorrendben végEZze.
Javitás
4.10 Az allithato ajtopolc csereje
Követelmény:
Az ajtó nyitva van
4.10.1 Az allithato ajtropical etavolitasa
Emelje az allithato ajtopolcot addig, amig ki nen oldodik a tartobol.
Eléthalitotta zá állthato ajtópolcot.
4.10.2 Az allithato ajtópolc behelyze sé
Az elhelyezest forditott sorrendben végEZze.
Javitás
4.11 Fagyasztódoboz cseréje
Kovetelmeny:
Az ajtó nyitva van
4.11.1 Fagyasztódoboz eltávolitásá
- Húzza ki teljesen a fagyasztódobozt (1).
- Távolítsa el a fagyasztódobozt (2).
Eltavolitotta a fagyasztódobozt.
4.11.2 A fagyasztódoboz behelysezese
Az elhelyezest forditott sorrendben végEZe.
Javitás
4.12 Tároló cseréje
Követelmény:
Az ajto nyitva van
4.12.1 Tároló eltávolitása
- Huzza ki az also taroIot (1). 2. Huzza ki a felso taroIot (2).
Eltabolitotta t a torolokat.
4.12.2 A tároló behelyzeşese
Az elhelyezest forditott sorrendben végaze.
Javitás
4.13 A kihuzhato taroLc sereje
Kovetelmeny:
Az ajtó nyitva van
4.13.1 A kihuzható tároló eltavolitasa
- Húzza ki teljesen a kihúzható tárolót (1).
- Távolítsa el a kihúzható tárolót (2).
Eltayolitotta a kihuzhatarolot.
4.13.2 A kihuzható taroI behelyezese
Az elhelyezest fordltott sorrendben végEZze.
Javitás
4.14 LED-es oldalsó spotvilágítás cseréje
Kulonleges eszkozok
Kulonleges szerszam [00342180]
A keszüléke karbantartásmentes LED-világítással rendelkezik.
A viaglafst kizarolag az ugfyfelszolgalat vagy szakkepzett technikusok ja-vithatjak meg!
VESZÉLY
Aramutes veszelye aram alatt lev o alkatrzesek miatt!
Eletveszély a nem megfelelo javitas okozta aramutés miatt
Az elektramos alkatreszek javitasat kizarolag képzett elektrumu
szeriesz végezheti.
A javitas utan vedegzlessen a VDE 0701-nek vagy az orszagspe
cifkus szabalyozasoknak megfelio vizsgalatot.
VESZÉLY
Áramútes veszelye áram alatt levó alkatrészek miatt!
Haláos áramütes
A javitas megkezdese elott legalabb 60 masodperccel valassza le
a keszülékeket az elektromos halózatról.
VIGYAZAT
Éles szélek!
Vagasi sénések
Viseljen védokesztyut.
Kovetelmeny:
A készüléket leválasztotta az áramellátsröl.
Az ajto nyitva van
4.14.1 LED-es spotvilagitas eltavolitasa
- Specialis szerszámmal húzza ki a LED-es spotvilágítást (1).
- Valassza le a LED-es spotvilagitas elektromos csatlakozoi.
Eltavolitotta a LED-es spotvilagitast.
4.14.2 A LED-es spotvilagitás beszerelése
Az elhelyezest forditott sorrendben végEZze.
Javitás
4.15 Felsö LED-vilagítas cseréje
Kulonleges eszkozok
Laposfejú csavarhúzó Hegy 2,4 mm x 0,4 mm x 60 mm, a készletben [00341820]
A keszüleke karbantartasmentes LED-vilagittassl rendelkezik. A vilagitast kizarolag az ügyfelszolgalat vagy szakképsett technikusok ja-vilthatjak meg!
VESZÉLY
Aramutés veszelye aram alatt lev o alkatreszek miatt!
Eletveszély a nem megfelelo javitas okozta aramutés miatt
A Z Elektramos alkatrészek javitásat kizárólég képzzét elektrumú-szerész evgezhehl.
A javitas utan végétezzes a VDE 0701-nek vagy az orszagspecificus szabalyozasokn megfelelo vizsgalatot.
VESZÉLY
Aramutés veszélye aram alatt levó alkatrészek miatt! Haláos aramutés
A javtavs megekdese elott legalabb 60 masodperccel valassa le a keszulkeket az elektromos halozatrlo.
VIGYAZAT
Éles szélek!
Vagasi sérulèsek
Viseljen védokesztyut.
Követelmeny:
A készüléket levalasztotta az aramellatasról.
Az ajtó nyitva van
Eltavolitotta a keszulék felső szerelvenyèit.
4.15.1 LED-vilagitas ehtavolitasa
- Vigye a LED-vilagitast a bal oldalra.
Levalasztotta a LED-vilagitas elektromos csatlakozasal.
- Oldja ki a LED-vilagitashoz kapcsoló horgokat.
Javitás
3.Emelje e a keszulkektol a LED-vilagitast.
Eltavolitotta a LED-vilagitast.
4.15.2 A felso LED-vilagitas beszerelèse
Az elhelyezest forditott sorrendben végezze.
Javitás
4.16 A LED-es oldalvilagitás cseréje
Kulonleges eszkozok
Tapadókorong 050 mm [00342224]
A keszuleke karbantartasmentes LED-vilagitassal rendelkezik.
A vilaglitas kizarolag az ugyfelszolgaiat vagy szakkepzett technikusok ja-vithatjak meg!
VESZELY
Áramútes veszélye áram alatt levő alkatrészek miatt!
Eletveszély a nem megfelelo javitás okozta áramütes miatt
Az elektrmos alkatreszek javitasat kizarolag képzett elektrmū
szeriesz végezheti.
A javitas utan vagezlessona VDE 0701-nek vagy az orszagspe
cifikus szabalyozaszoknak megfelelo vizsgalatot.
VESZELY
Aramutes vseziye aram alatt levo alkateszek miatti Halóles árométés.
A javitás megkezdésé elott legalabb 60 masodpercel yalassza le
a keszülékeket az elektromos halózatról.
VIGYAZAT
Éles szélek!
Vagasi serulosek
Viseljen védokesztyut.
Követelmeny:
A keszüléket levalasztotta az aramellatársól.
Az ajto nyitva van
Eltávolitotta a hútószekrény polcait.
4.16.1 LED-es oldvaligagitas eltavolitasa
- Nyomja a tapadokorongot a LED-es oldvilagitas felso harmadara.
Javitás
- Huzza maga fele a tapadokorongot a LED-es oldalvilagitassal egyutt egetlen forgo mozmulattal.
- Valassza le az elektromos cisatlakozast a LED-es oldalvilagitasrol. Elavolitotta a LED-es oldalvilagitast.
4.16.2 A LED-es oldvaligagitas beszerelése
- Csatlakoztassa az elektromos csatlakozast a LED-es oldalvilagitashoz.
- Rögzütse a LED-es oldvilagitast a helyere a rekeszflon (kattanó hang).
BeszereiteaLED-es oldvaligitast.
4.17 LED-es oldalsó spotvilágítas cseréje
Kulonleges eszkozok
Kulönleges szerszám [00342180]
Laposfeju csavarhuzo Hegy 2,4 mm x 0,4 mm x 60 mm, a keszletben [00341820]
A keszüléke karbantartásmentes LED-világítással rendelkezik.
A viaglātīk ziarólag az ugyfélszolgälat vagy szakképsett technikusok ja-vithatják meg!
VESZÉLY
Aramutés veszelye aram alatt lev alkatreszek miatt!
Eletveszély a nem megfelelo javitas okozta áramütés miatt
Az elektramos alkatreszek javatisat kizarolag képsett elektrumszeresz végézheti.
A javatis utan vegeztessen a VDE 0701-nek vagy az orszagspecificus szabalyzosakn megfelelo vizsgalatot.
VESZÉLY
Aramutés veszelye aram alatt lev ö alkatreszek miattl
Haláos áramütes
A javitas megkezdee elott legalabb 60 madsoperccel valassza le a keszulekeket az elektromos halozatr.
VIGYAZAT
Éles sprelek!
Vagasi sénések
Viseljen védokesztuty.
Kovetelmeny:
A keszuleket levalasztotta az aramellatasról.
Az ajtó nyitva van
Eltavolitotta a hutszekrény polcait.
4.17.1 LED-es spotvilagitas eltavolitasa
- Oldja ki a LED-es spotvilagitas burkolatat.
- Húzza befelé a LED-es spotvilagítás burkolatát, és ezzel égyidejüleg tolja elore.
Javitás
- Valassza le a LED-es spotvilagitas moduljat.
- Valassza le a LED-es spotvilagitás elektromos csatlakozását.
Eltavolitotta a LED-es spotvilagitast.
4.17.2 A LED-es spotvilagitás beszerelése
Az elhelyezest forditott sorrendben végEZze.
4.18 A LED tapegység modul cseréje
Kulonleges eszkozok
TX20 Torx bithegy 6,3 mm (1/4") [00340865]
Laposfeju csavarhuzo Hegy 2,4 mm x 0,4 mm x 60 mm, a keszletben [00341820]
Tartaly min. 200 ml-es kapacitas
A kameréval ellatott (CIF) eszközöre vonatkozik.
Az elektronikus modulokat kizarolag az ugyfelszolgatal vagy szakkepzett. szerelj javithajat meg!
VESZELY
Áramútes veszélye áram alat levő alkatrészek miatt!
Eletveszély a nem megfelelo javitas okozta aramutés miatt
Az elektramos alkatreszek javatasat kizarolag képsett elektrumszeresz végéhzehti.
A javfts utan vegeztesen a VDE 0701-nek vagy az orszagspecificus szabalyozasokn megfelelo vizgslatot.
VESZELY
Aramutés veszelye aram alatt levó alkatrészek miatt!
Haláos áramútes
A javitas megkezdese elott legalabb 60 mansodperccel valassza le a keszulekeket az elekromtos halozatrlo.
VIGYAZAT
Éles szeleki
Vágási sérólěsek
Viseljen védokesztyut.
Kovetelmeny:
A keszüléket levalasztotta az aramellatasröl.
Az eszkoz hatsó fele szabadon hozzaféretó.
4.18.1 A LED tapegyseg modul eltavolitasa
1.
FIGYELEM!
Sérulés veszelye!
Leolvasztas során a kompressor elektronikajára écsalakozjára csöpgőviz kart tehet a eszkőez elektronikajában.
Ugyeljen arra, hogy a lefolyotomlo eltavolitasakor a levolvasztaskor keletkezett viz nem csopog az elektronikus alkatreszekre.
- Szerelje le a csovet a vizleresztnyilasrol (1).
- Ontse a leolvasztaskor keletkezett vizet a tartalyba.
- Szerelje le a csovet a parologtato talcarol (2).
Javitás
- Csavarja ki a csavart.
A kompresszorindito kondenzator es a LED tapegyseg modulja kioldodik.
- Oldja ki mindket horgot.
A kompresszorindto kondenzator es a LED tapegyseg modul fedolapja kioldodik.
- Oldja ki mind a négy horgot.
A LED tapegység modul kioldódk.
- Valassza le a LED tapegyseg modul elektromos csallakozt (1) es (2).
A LED tapegység modul eltavolithato.
Javitás
4.18.2 A LED tapegység modul beszerelése
Az elhelyezest forditott sorrendben végEZze.
