MANUALE UTENTE BD3056LFVN Profilo
Risque d'endommagement!
Consigli di riparazione - Combinazione frigorifero / congelatore
Utilizzato del documento 387
1.1 Avertenze importanti 387
1.1.1 Scopo 387
1.2 Spiegazione dei symboli 387
1.2.1 Livelli di pericolò 387
1.2.2 Simboli di pericolo 387
1.2.3 Struttura degli avventimenti 388
1.2.4 Simboli generici 388
Sicurezza 389
2.1 Note generali sulla sicurezza 389
2.1.1 Tutti gli elettrodomestici 389
Strumenti ausili. 390
Riparazione 391
4.1 Sostituzione della quarznione della porta 391
4.1.1 Smontaggio della guarnizione della porta 391
4.1.2 Montaggio della guarnizione della porta 391
4.2 Sostituzione della maniglia della porta 394
4.2.1 Smontaggio della maniglia della porta 394
4.2.2 Montaggio della maniglia della porta 394
4.3 Sostituzione della cerniera superiore della porta 395
4.3.1 Smontaggio della cerniera superiore della porta 395
4.3.2 Montaggio della cerniera superiore della porta 396
4.4 Sostituzione della cerniera superiore della porta (porta con display) 397
4.4.1 Smontaggio della cerniera superiore della porta 397
4.4.2 Montaggio della cerniera superiore della porta 398
4.5 Sostituzione della cerniera centrale della porta 399
4.5.1 Smontaggio della cerniera centrale della porta 399
4.5.2 Montaggio della cerniera centrale della porta 399
4.6 Sostituzione della cerniera inferiore della porta 400

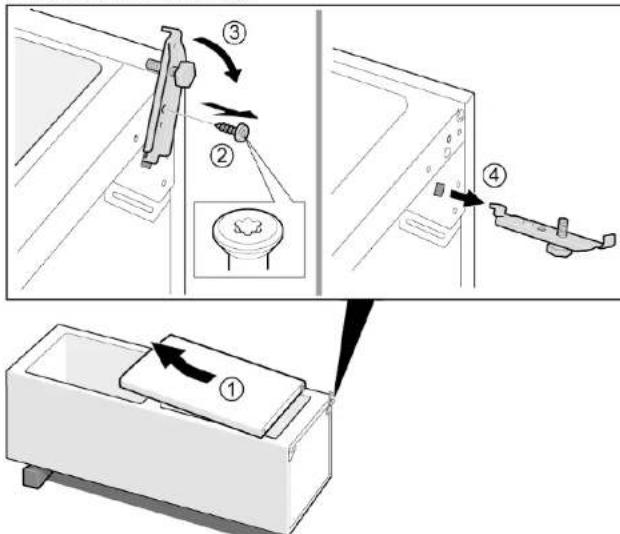

4.6.1 Smontaggio della cerniera inferiore della porta 400
4.6.2 Montaggio della cerniera inferiore della porta 400
4.7 Sostituzione del ripiano 401
4.7.1 Smontaggio del ripiano 401
4.7.2 Montaggio del ripiano 401
4.8 Sostituzione del portabottiglie 402
4.8.1 Smontaggio del portabottiglie 402
4.8.2 Montaggio del portabottiglie 402
4.9 Sostituzione del balconico della porta 403
4.9.1 Smontaggio del balconcino della porta 403
4.9.2 Montaggio del balconcino della porta 403
4.10 Sostituzione del balconico della porta regolabile 404
4.10.1 Smontaggio del balconcino della porta regolabile 404
4.10.2 Montaggio del balconcino della porta regolabile 404
4.11 Sostituzione del cassetto surgelati 405
4.11.1 Rimozione del cassetto surgelati 405
4.11.2 Inserimento del cassetto surgelati 405
4.12 Sostiluzione del cassetto 406
4.12.1 Estrazione del cassetto 406
4.12.2 Insertimento del cassetto 406
4.13 Sostituzione del cassetto estraibile 407
4.13.1 Rimozione del cassetto estrabile 407
4.13.2 Inserimento del cassetto estraibile 407
4.14 Sostituzione del saretto a LED 408
4.14.1 Smontaggio del faretto a LED 408
4.14.2 Montaggio del saretto a LED 408
4.15 Sostituzione della luce a LED superiore 409
4.15.1 Smontaggio della luce a LED 409
4.15.2 Montaggio della luce a LED superiore 410
4.16 Sostituzione della luce a barra laterale a LED 411
4.16.1 Smontaggio della luce a barra laterale a LED 411
4.16.2 Montaggio della luce a barra laterale a LED 412
4.17 Sostituzione del faretto a LED 413
4.17.1 Smontaggio del fareto a LED 413
4.17.2 Montaggio del faretto a LED 414

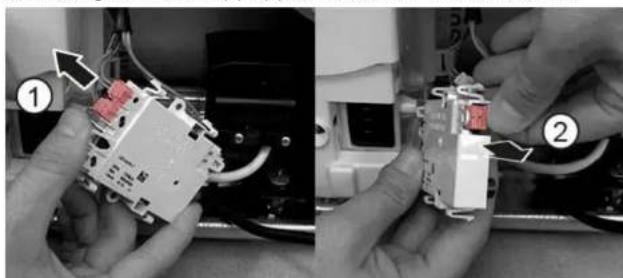

4.18 Sostituzione del modulo di alimentazione del LED 415
4.18.1 Smontaggio del modulo di alimentazione del LED 415
4.18.2 Montaggio del modulo di alimentazione del LED 417
Utilizzo del documento
1.1 Avvertenze importanti
1.1.1 Scopo
Queste istruzioni di riparazione spiegano ai clienti come riparare da soli gli elettrodomestici in conformità alle regole sull'Ecodesign vigenti (al 03/2021).
Contengono informazioni sulla sostituzione di peszi di ricambio specifici e sulle aver-tenze e i rischi correlati.
In caso di domande, contattare l'assistenza tecnica. Il mancato rispetto di tali istruzioni da parte dei clienti ci esonera da qualiasi responsabilità.
1.2 Spiegazione dei simboli
1.2.1 Livelli di pericolo
I livelli di averporto corrispondono a un significato accompagnato da una parola di allerta. La parola di allerta identifica il livello di pericolò.
| Livello di averporto Significativo | |
| PERICOLO | Ignorare quello messaggio di averiti-amento comporta rischio di morte o ferite gravi. |
| AVVERTENZA | Ignorare quello messaggio di averiti-amento più comportare rischio di morte o ferite gravi. |
| ATTENZIONE | Ignorare quello messaggio di averiti-amento più comportare ferite di minore gravità. |
| ATTENZIONE! | Ignorare quello messaggio di averiti-amento più comportare danni materiali. |
Tabella 1: Livelli di pericolo
1.2.2 Simboli di pericolo
I symboli di pericolò sono illustrazioni che specificano la tipologia di rischio.
Nella presente documentazione vengono utilizzati seguenti simboli di pericolo:
| Simbolo di pericolò Significativo | |
| ! | Messaggio di avertimento generico |
| 9 | Pericolò di scossa elettrica |
| Pericolò di esplosione | |
| Rischio di ferite da taglio | |
Utilizzo del documento
| Simbolo di pericolò Significato | |
| Pericolò di schiacciamento | |
| Pericolò derivante da superfici calde | |
| Pericolò derivante da forti campi magneti-ci | |
| Pericolò derivante da radiazioni non ioniz-zanti | |
Tabella 2: Simboli di pericolò
1.2.3 Struttura degli avvertimenti
Gli avvertimenti presenti in quello manuale hanno una forma e una struttura standardizzati.
PERICOLO
Tip e origine del pericolo!
Possibili consequence in caso di pericolo/avvertimento ignorato.
- Misure e divieti volti a prevenire il pericolo.
L'esempio segunte minha averporto con rischio de folgorazione dovusto a componenti sulla tensione. É riportata la misura de precauzione per evitare il pericolò.
PERICOLO
Rischio di scossa elettrica dovuto a componenti sotto tensione!
Morte per folgorazione
- Scollegare l'apparechio dall'alimentazione per almeno 60 seconda prima di,iniziare la riparazione.
1.2.4 Simboli generici
Nel presente manuale vengono utilizzati seguenti simboli generici:
| Simbolo generico Significato | |
| i | Identificazione di un suggerimento spe-ciale (testo e/o grafica) |
| i | Identificazione di un suggerimento sem-plice (solo testo) |
| Identificazione di un link per un video tu-torial | |
| Identificazione degli strumenti necessari | |
| √ | Identificazione delle condizioni previe ne-cessarie |
| if | Identificazione di una condizione (se ..., alla... ) |
| Identificazione di un risultato | |
| [Avvio]Identificazione di un tasto o di un pul-sante | |
| [00123456] Identificazione di un codice articolo | |
| Stato Identificazione di un testo/finestre visua-lizzati (sul display dell'apparecchio) | |
Tabella 3: Simboli generici
Sicurezza
2.1 Note generali sulla sicurezza
2.1.1 Tutti gli elettrodomestici
Rischio di scosse elettriche dovute a componenti sotto tensione!
- La riparazione non conforme dei componenti elettrici cui poe causare scosse elettriche!
- Scollegare l'apparecchio dall'alimentazione per almeno 60 secondi prima di initiazare il lavoro.
- Ultima t la riparazione, occore eseguire un test di sicurezza conforme alla norma VDE 0701 o alle norme specifiche del Paese.
Rischio di lesions causate da bordi taglienti!
- Indossare guanti di protezione.
Rischio di schiaccamento dovusto a componenti pesanti e in movimento durante la riparazione, la manutenzione, la ricerca del quasi e l'assistenza
- Indossare calzature antinfortunistica.
Fissare i componenti pesanti per impedire che cadano.
Non inseire parti del corpo nei componenti in movimento.
Rischio per il funzionamento o la sicurezza dell'apparecchio!
Utilizzare solo ricambi originali.
Rischio di danneggiamento di componenti sensibili a carica elettrostatica (ESD)!
Non toccare i moduli, inclusi i collegamenti e le piste conduttive.
Strumenti e ausili
| Designazione Dettagli Immagini | |
| Panno di protezione [00342013] | 60 cm x 50 cm |
| Cacciavite a taglio Lama 2,4 mm x 0,4 mm x 60 mm, nel kit [00341820] | ① |
| Utensile speciale [00342180] | |
| Ventosa [00342224] | Ø50 mm |
| Punta Torx TX20 [00340865] | 6,3 mm (1/4") |
| Cacciavite a taglio Lama 10 mm x 1,6 mm x 200 mm | ① |
4.1 Sostituzione della guarnizione della porta
Prerequisites:
La porta è aperta.
4.1.1 Smontaggio della guarnizione della porta
- Staccare la guarnizione della porta alla scanalatura negli angoli destro e sinistro.
- Estrarre la guarmizione della porta alla scanalatura.
La guarnizione della porta è rimossa.
4.1.2 Montaggio della guarnizione della porta
| I | Lo spessore della nuova guarizione della porta può essere leggermente diverso dallo spessore di quella vecchia. Cio non incide sulla chiusura e sul funzionamento a lungo termine. |
| i | Se l'apparecchio è dotato di cerniere regolabili o accessori, è possible ottimizzare il comportamento di chiusura. |
| I piccoli fori laterali nella guarnizione della porta sono funzionali (necessari per la ventilazione). Non si tratta di difetti di produzione. |
Riparazione
- Controllare che la scanalatura della guarnizione non sia danneggiata.
-
Se la scanalatura della guarnizione è danneggiata.
-
Contattare l'assistenza tecnica.
Una leggera deformazione della guarnizione della porta è normale e
non incide sui funzionamento. Si consigha a radirizzare la guarnizione della porta prima di inserirla nell'apparecchio.
Riscaldare la guarmizione della porta con un asciugacapelli o acqua calda e ridarle la forma manually.
- Spingere gli angoli della guarnizione nella scanalatura in alto e in basso.
Riparazione
- Premere la guarmizione nella scanalatura un pezzo per volta.
La guarnizione della porta è montata.
4.2 Sostituzione della maniglia della porta
Attrezzi speciali:
Punta Torx TX20 6,3 mm (1/4") [00340865]
Cacciavite a taglio Lama 10 mm x 1,6 mm x 200 mm
Prerequisites:
L'apparecchio è scollegato alla rete elettrica.
La porta è aperta.
4.2.1 Smontaggio della maniglia della porta
- Togliere i due tappi delle viti (1).
- Svitare le due viti (2).
- Smontare la maniglia della porta (3).
La maniglia della porta è rimossa.
La maniglia della seconda porta cui essere rimossa nello stesso modo.
4.2.2 Montaggio della maniglia della porta
Per il montaggio, seguire la procedura sopra descritta in senso opposto.
Riparazione
4.3 Sostituzione della cerniera superiore della porta
Attrezzi speciali:
Punta Torx TX20 6,3 mm (1/4") [00340865]
AVVERTENZA
Apparechi pesanti, ingombranti!
Rischio di infortuni muscolari e alla schiena
L'operazione di smontaggio della porta dell'apparecchio deve es
sere eseguita sostanto da tecnici addestrati.
Spostare l'apparecchio in due persone.
- Usare solo utensili e attrezzzature idonei.
ATTENZIONE
Bordi taglienti!
Ferite da taglio
Indossare guanti di protezione.
AVVERTENZA
Gli apparecchi inclinati possono scivolare!
atture / lesioni da schiacciamento
Fissare gli apparecchi in modulo che non scivolino.
ATTENZIONE
Rischio di caduta di componenti a causa di viti allentate!
sioni provocate alla caduta di componenti.
Fissare i componenti in modulo che non cadano.

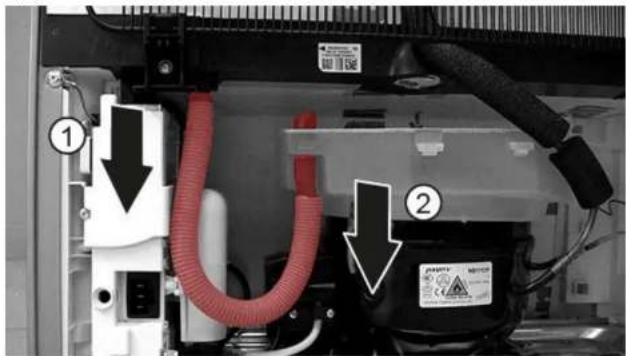

ATTENZIONE!
Rischio di caduta di componenti a causa di viti allentate!
Danni a autre parti dell'apparecchio o all'abitazione del cliente, ad es. par
te inferiore.
Fissare i componenti in modulo che non cadano.
Prerequisite:
L'apparecchio è scollegato alla rete elettrica.
Gli accessori interni dell'apparecchio sono stati rimossi.
4.3.1 Smontaggio della cerniera superiore della porta
- Coricare l'apparecchio sul retro.
Riparazione
2.1. Premere la copertura della cerniera superiore su entrambi i lati (1).
- Tirare la copertura della cerniera superiore verso l'esterno (2).
- Ruotare la copertura della cerniera (3).
- Togliere la copertura superiore della cemiera (4).
- Svitare le due viti (5).
- Togliere la cerniera superiore (6)
La cerniera superiore è rimossa.
4.3.2 Montaggio della cerniera superiore della porta
Per il montaggio, seguire la procedura sopra descritta in senso opposto.
Riparazione
4.4 Sostituzione della cerniera superiore della porta (porta con display)
Attrezzi speciali:
Punta Torx TX20 6,3 mm (1/4") [00340865]
AVVERTENZA
Apparechi pesanti, ingombranti!
Rischio di infortuni muscolari e alla schiena
L'operazione di smontaggio della porta dell'apparecchio deve essere eseguita soltanto da tecnici addestrati.
Spostare l'apparecchio in due persone.
Usare solo utensili e attrezzature idonei.
ATTENZIONE
Bordl taglient!
Ferite da taglio
Indossare quanti di protezione.
AVVERTENZA
Gli apparecchi inclinati posso n scivolare!
atture / lesioni da schiacciamento
Fissare gli appearecchi in modo che non scivolino.
ATTENZIONE
Rischio di caduta di componenti a causa di viti allentate!
Lesioni provocate alla caduta di componenti.
Fissare i componenti in modulo che non cadano.
ATTENZIONE!
Rischio di caduta di componenti a causa di viti allentate!
Danni a altre parti dell'appareccchio o all'abitazione del cliente, ad es. parte inferiore.
Fissare i componenti in modo che non cadano.
PERICOLO
Rischio di scosse elettriche dovute a componenti sotto tensione Pericolo di morte dovuto a scosse elettriche in caso di riparazione non conforme
Le parti elettriche devono essere riparate da elettricisti qualificati.
Ultimata la riparazione, occorre esquire un test di sicurezza con-
forme alla norma VDE 0701 o alle norme specifiche del Paese.
PERICOLO
Rischio di scossa elettrica dovuto a componenti sulla tensione.
Morte per folgorazione
Scollegare l'apparecchio dall'alimentazione per almeno 60 second
prima di iniziare la riparazione
Prerequisites:
L'apparecchio è scollegato alla rete elettrica.
Gli accessori interni dell'apparecchio sono stati rimossi.
4.4.1 Smontaggio della cerniera superiore della porta
- Coricare l'apparecchio sul retro.
Riparazione
2.1. Togliere la copertura superiore della cemiera (1).
- Togliere il coperchio del cavo (2).
- Staccare il collegamento elettrico (3).
- Svitare la vite del collegamento di messa a terra (4).
- Togliere la protezione del cavo (5).
- Svitare la vite (6).
La cerniera superiore e rimossa.
4.4.2 Montaggio della cerniera superiore della porta
Per il montaggio, seguire la procedura sopra descritta in senso opposto.
Riparazione
4.5 Sostituzione della cerniera centrale della porta
Attrezzi speciali:
Punta Torx TX20 6,3 mm (1/4") [00340865]
AVVERENZA
Apparechi pesanti, ingombranti!
Rischio di infortuni muscolari e alla schiena
L'operazione di smontaggio della porta dell'apparecchio deve es
sere eseguita sostanto da tecnici addestrati.
Spostare l'apparecchio in due persone.
- Usare solo utensili e attrezzzature idonei.
ATTENZIONE
Bordi taglient!
Ferite da taglio
Indossare guanti di protezione.
AWVERTENZA
Gli apparecchi inclinati possono scivolare!
Fratture / lesioni da schiacciamento
Fissare gli appearecchi in modo che non scivolino.
ATTENZIONE
Rischio di caduta di componenti a causa di viti allentate!
sioni provocate alla caduta di componenti.
Fissare i componenti in modulo che non cadano.
ATTENZIONE!
Rischio di caduta di componenti a causa di viti allentate!
Danni a autre parti dell'apparecchio o all'abitazione del cliente, ad es. par
te inferiore.
Fissare i componenti in modulo che non cadano.
Prerequisite:
L'apparecchio è scollegato alla rete elettrica.
Gli accessori interni dell'apparecchio sono stati rimossi.
La cerniera superiore della porta è rimossa.
4.5.1 Smontaggio della cerniera centrale della porta
- Togliere la porta del comparto frigorifero (1).
- Svitare le due viti (2).
- Rimuovere la cerniera centrale (3).
La cerniera centrale è rimossa.
4.5.2 Montaggio della cerniera centrale della porta
Per il montaggio, seguire la procedura sopra descritta in senso opposito.
Riparazione
4.6 Sostituzione della cerniera inferiore della porta
Attrezzi speciali:
Punta Torx TX20 6,3 mm (1/4") [00340865]
AVVERENZA
Apparechi pesanti, ingombranti!
Rischio di infortuni muscolari e alla schiena
L'operazione di smaggioglia della porta dell'apparecchio deve essere eseguita soltanto da tecinci addestrati.
Spostare l'apparecchio in due persone
- Usare solo utensili e attrezzature idonei.
ATTENZIONE
Bordi taglienti!
Ferite da taglio
Indossare guanti di protezione.
AWVERTENZA
Gli apparecchi inclinati possono scivolare!
Fratture / lesioni da schiacciamento
Fissare gli apparecchi in modulo che non scivolino.
ATTENZIONE
Rischio di caduta di componenti a causa di viti allentate!
Lesioni provocate alla caduta di componenti.
Fissare i componenti in modulo che non cadano.
ATTENZIONE!
Rischio di caduta di componenti a causa di viti allentate!
Danni a autre parti dell'apparecchio o all'abitazione del cliente, ad es. par
te inferiore.
Fissare i componenti in modulo che non cadano.
Prerequisite:
L'apparecchio è scollegato alla rete elettrica.
Gli accessori interni dell'apparecchio sono stati rimossi.
La cerniera superiore è rimossa.
La cerniera centrale è rimossa.
4.6.1 Smontaggio della cerniera inferiore della porta
- Togliere la porta del comparto freezer (1).
- Svitare la vite (2)
- Ruotare la cemiera inferioriore verso l'esterno (3).
- Togliere la cerniera inferiore (4).
La cerniera inferiore della porta è rimossa.
4.6.2 Montaggio della cerniera inferiore della porta
Per il montaggio, seguire la procedura sopra descrietta in senso opposto.
Riparazione
4.7 Sostituzione del ripiano
Prerequisite:
La porta è aperta.
4.7.1 Smontaggio del ripiano
Estrarre il ripiano.
Il ripiano è rimioso.
4.7.2 Montaggio del ripiano
Per il montaggio, seguire la procedura sopra descritta in senso opposito.
Riparazione
4.8 Sostituzione del portabottiglie
Prerequisite:
La porta è aperta.
4.8.1 Smontaggio del portabottiglie
Estrarre il portabottiglie.
Il portabottiglie e rimioso.
4.8.2 Montaggio del portabottiglie
Per il montaggio, seguire la procedura sopra descritta in senso opposto.
Riparazione
4.9 Sostituzione del balconino della porta
Prerequisite:
La porta è aperta.
4.9.1 Smontaggio del balconino della porta
- Tirare il balconcino della porta verso l'alto.
Il balconino della porta è rimioso.
4.9.2 Montaggio del balconino della porta
Per il montaggio, seguire la procedura sopra descritta in senso opposto.
Riparazione
4.10 Sostituzione del balconino della porta regolabile
Prerequisite:
La porta è aperta.
4.10.1 Smontaggio del balconcino della porta regolabile
- Spostare il balconcino della porta regolabile verso l'alto finché il balconcino della porta non si sgancia dal supporto.
Ilbalconcino della porta regolabile è rimioso.
4.10.2 Montaggio del balconino della porta regolabile
Per il montaggio, seguire la procedura sopra descritta in senso opposito.
Riparazione
4.11 Sostituzione del cassetto surgelati
Prerequisite:
La porta è aperta.
4.11.1 Rimozione del cassetto surgelati
- Estrarre completeness il cassetto surgelati (1).
- Togliere il cassetto surgelati (2).
Il cassetto surgelati è rimioso.
4.11.2 Inserimento del cassetto surgelati
Per il montaggio, seguire la procedura sopra descritta in senso opposto.
Riparazione
4.12 Sostituzione del cassetto
Prerequisite:
La porta è aperta.
4.12.1 Estrazione del cassetto
- Estrarre il cassetto inferiore (1).
- Estrarre il cassetto superiore (2).
I cassetti sono rimossi.
4.12.2 Inserimento del cassetto
Per il montaggio, seguire la procedura sopra descritta in senso opposito.
Riparazione
4.13 Sostituzione del cassetto estrabile
Prerequisite:
La porta è aperta.
4.13.1 Rimozione del cassetto estraibile
- Estrarre completeness cassetto (1).
- Togliere il cassetto estraibile (2).
Il cassetto estrabile è rimioso.
4.13.2 Inserimento del cassetto estraibile
Per il montaggio, seguire la procedura sopra descritta in senso opposto.
Riparazione
4.14 Sostituzione del faretto a LED
Attrezzi speciali:
Utensile speciale [00342180]
L'appareccchio è dotato di una luce a LED esente da manutenzione. Queste luci possono essere riparate esclusivamente dall'assistenza clienti o da tecnici autorizzati!
PERICOLO
Rischio di scosse elettriche dovute a componenti sosto tensione! Pericolo di morte dovuto a scosse elettriche in caso di riparazione non conforme
Le parte electrique devono essere riparate da eletricistis qualiificati. Ultimata la riparazione, occorre eseguire un test di sicurezza conforma alla norma VDE 0701 o alla norme specifiche del Paese.
PERICOLO
Rischio di scossa elettrica dovusto a componenti sotto tensione
Morte per folgorazione
Scollegare l'apparecchio dall'alimentazione per almeno 60 seconde prima di iniziare la riparazione.
ATTENZIONE
Bordi taglient!
Indossare guanti di protezione.
Prerequisites:
L'apparecchio è scollegato alla rete eletrica.
La porta è aperta.
4.14.1 Smontaggio del faretto a LED
- Utilizzare l'utensile speciale per estrarre il faretto a LED (1).
- Rimuovere i collegamenti elettrici del faretto a LED.
IlfaretoaLEDerimosso.
4.14.2 Montaggio del faretto a LED
Per il montaggio, seguire la procedura sopra descritta in senso opposto.
Riparazione
4.15 Sostituzione della luce a LED superiore
Attrezzi speciali:
Cacciavite a taglio Lama 2,4 mm x 0,4 mm x 60 mm, nel kit [00341820]
L'appareccchio è dotato di una luce a LED esente da manutenzione. Queste lui sono essere riparate esclusivamente dall'assistenza tec- nica o da tecnici autorizzati!
PERICOLO
Rischio di scosse elettriche dovute a componenti nelle tensione! Pericolo di morte dovuto a scosse elettriche in caso di riparazione non conforme
Le parte elettriche devono essere riparate da elettricisti qualificati.
Ultima la riparazione, occorre eseguire un test di sicurezza conforme alla norma VDE 0701 o alle norme specifiche del Paese.
PERICOLO
Rischio di scossa elettrica dovuto a componenti molto tensione!
Morte per folgorazione
Scollegare l'appareccchio dall'alimentazione per almeno 60 seconda prima di建立起 la riparazione.
ATTENZIONE
Bordi taglient!
Ferite da taglio
Indossare guanti di protezione.
Prerequisites:
L'apparecchio è scollegato alla rete elettrica.
La porta è aperta.
Gli accessori interni superiori sono stati rimossi.
4.15.1 Smontaggio della luce a LED
- Spostare la luce a LED sul lato sinistro.
Il collegamento elettrico della luce a LED è scollegato.
- Sbloccarei fermidella lucea LED
Riparazione
- Togliere la luce a LED spostandola in avanti.
4.15.2 Montaggio della luce a LED superiore
Per il montaggio, seguire la procedura sopra descritta in senso opposito.
Riparazione
4.16 Sostituzione della luce a barra laterale a LED
Attrezzi speciali:
Ventosa 050 mm [00342224]
L'appareccchio è dotato di una luce a LED esente da manutenzione. Queste luci possono essere riparate esclusivamente dall'assistenza clienti o da tecnici autorizzati!
PERICOLO
Rischio di scosse elettriche dovute a componenti sosto tensione! Pericolo di morte dovuto a scosse elettriche in caso di riparazione non conforme
Le parte elétriche devono essere riparate da eletriciisti qualificati. Ultimata la riparazione, occorre esquiregu n test di sicurezza conforme alla norma VDE 0701 o alle norme specifiche del Paese.
PERICOLO
Rischio di scossa elettrica dovuto a componenti sulla tensione.
Morte per folgorazione
Scollegare l'appareccchio dall'alimentazione per almeno 60 seconda prima di iniziare la riparazione.
ATTENZIONE
Bordi taglient!
rite da taglio Indossare quanti di protezione.
Prerequisite:
L'apparecchio è scollegato alla rete elettrica.
La porta è aperta.
I ripiani del comparto frigorifero sono rimossi.
4.16.1 Smontaggio della luce a barra laterale a LED
- Fissare la ventosa sul terzo superiore della luce a barra laterale a LED.
Riparazione
- Tirare la ventosa in avanti con la luce a barra laterale a LED con un unico movimento rotatorio.
- Staccare il collegamento della luce a barra laterale a LED. La luce a barra laterale a LED è rimossa.
4.16.2 Montaggio della luce a barra laterale a LED
- Collegare il collegamento elettrico della luce a barra laterale a LED.
- Fissare la luce a barra laterale a LED in posizione sulla parete del comparto (i fermi si agganciano).
La luce a barra laterale a LED e montata.
4.17 Sostituzione del faretto a LED
Attrezzi speciali:
Utensile speciale [00342180]
Cacciavite a taglio Lama 2,4 mm x 0,4 mm x 60 mm, nel kit [00341820]
L'appareccchio è dotato di una luce a LED esente da manutenzione. Queste lui sono essere riparate esclusamente dall'assistenza clienti o da tecnici autorizzati!
PERICOLO
Rischio di scosse elettriche dovute a componenti sulla tensione! Pericolo di morte dovuto a scosse elettriche in caso di riparazione non conforme
Le parti electrique devono essere riparate da elettrici st qualificati. H
Stimulate la riparatione , oocoverse esegare un test di sicolino22a .Forme alla norma VDE 0701 o alle norme specifiche del Paese
PERICOLO
Rischio di scossa elettrica dovuto a componenti sotto tensione
Morte per folgorazione
Scollegare l'appareccchio dall'alimentazione per almeno 60 seconda prima di建立起 la riparazione.
ATTENZIONE
Bordi taglienti!
rite da taglio
Indossare guanti di protezione.
Prerequisite:
L'apparecchio è scollegato alla rete elettrica.
La porta è aperta.
I ripiani del comparto frigorifero sono rimossi.
4.17.1 Smontaggio del faretto a LED
- Sganciare il coperchio del faretto a LED.
- Tirare il coperchio del faretto a LED all'interno e contemporaneamente spingerlo in avanti.
Riparazione
- Staccare il modulo del faretto a LED.
- Staccare il collegamento elettrico del faretto a LED.
IlfarettoaLEDereimosso.
4.17.2 Montaggio del faretto a LED
Per il montaggio, seguire la procedura sopra descritta in senso opposto.
Riparazione
4.18 Sostituzione del modulo di alimentazione del LED
Attrezzi speciali:
Punta Torx TX20 6,3 mm (1/4") [00340865]
Cacciavite a taglio Lama 2,4 mm x 0,4 mm x 60 mm, nel kit [00341820]
Contenitore capacità min. 200 ml
Valido per le varianti di apparecchio con telecamera nel frigorifero (CIF, Camera in Fridge).
I moduli elettronici possono essere riparati escludamente dal servizio assistenza tecnica o da tecnici autorizzati!
PERICOLO
Rischio di scosse elettriche dovute a componenti nelle tensione! Pericolo di morte dovuto a scosse elettriche in caso di riparazione non conforme
Le parti elettriche devono essere riparate da elettrici sti qualificati.
Ultimata la riparazione, occorre esseregetuinesticurezzaconformalla normaVDE0701oalorenorme specifiche delPaese.
PERICOLO
Rischio di scossa elettrica dovuto a componenti molto tensione!
Morte per folgorazione
Scollegare l'appareccchio dall'alimentazione per almeno 60 seconda prima di建立起 la riparazione.
ATTENZIONE
Bordi taglient!
Ferite da taglio
Indossare guanti di protezione.
Prerequisites:
L'apparecchio è scollegato alla rete elettrica.
Il lato posteriori degli apparecchi è accessibile.
4.18.1 Smontaggio del modulo di alimentazione del LED
1.
ATTENZIONE!
Rischio di danneggiamento!
L'acqua di sbrimento versata sulla elettronica e sui collegamenti del compressore po hanno danneggiare l'electronica dell'apparechio.
-
Durante la rimozione del tubo flessibile di scarico assicurarsi che l'acqua sbrinata non venga versata sui componenti elettronici.
-
Scollegare il tubo flessibile di scarico dall'uscita di scarico dell'accua (1).
- Versare I'acqua sbrinata nel contentatore.
- Scollegare il tubo flessibile di scarico dal vassoio di evaporazione dell'acqua (2).
Riparazione
- Svitare la vite.
La scatola modulo di alimentazione del LED e condensatore di avvio del compressore è liberrata.
- Sbloccare i due fermi.
念 I coperochio della scatola modulo di alimentazione del LED e condensatore di avvio del compressore e liberato.
- Sbloccare i quattro fermi.
Il modulo di alimentazione del LED è liberato.
- Staccare i collegamenti elettrici (1) e (2) del modulo di alimentazione del LED.
Il modulo di alimentazione del LED è rimioso.
Riparazione
4.18.2 Montaggio del modulo di alimentazione del LED
Per il montaggio, seguire la procedura sopra descritta in senso opposto.
Informação par remontu - Dzesesanas un saldešanas kombinacija
1 Par so dokumentu. 419
Instrumente si materiale utile. 582
Repararea 583
4.1 Inlocuirea gamiturii uui 583
4.1.1 Demontarea garniturii uii 583
4.1.2 Montarea gamiturii usii 583
1.2.4 Simbolorile generale
Tabel 3: Simbolurile generale
Sigurantha
2.1 Instruetioni generale de siguranta
2.1.1 Toate aparatele electrocasnice
Instrumente.si materiale utile
Montati urmand procedura de demontare in ordine inversa.
Repararea
4.3 Inlocuirea balamalei de sus a usii
Scule speciale:
Montati urmand procedura de demontare in ordine inversa.
Repararea
4.4 Inlocuirea balamalei de sus a u sii (uscaufasaj)
Scule speciale:
Montaji urmand procedura de demontare in ordine inversa.
Repararea
Montati urmand procedura de demontare in ordine inversa.
Repararea
Montati urmand procedura de demontare in ordine inversa.
Repararea
Cerinta:
Usa estedeschisa.
Montati urmand procedura de demontare in ordine inversa.
Repararea
Montati urmand procedura de demontare in ordine inversa.
Repararea
- Lučko LED premaknite v levo.
