Informacija apie remonta - Saldymo prietaiso ir saldiklio kombinacija

1 Del sio dokumento 451

1.1 Svarbi informacija 451

1.1.1 Paskirtis 451

1.2 Simboliu paaiiskinimas 451

1.2.1 Pavojaus lygial 451
1.2.2 Pavoiaus simbolai 451
1.2.3 Ispejimy struktura 452
1.2.4 Bendrieji simboliali 452

Suga. 453

2.1 Bendrosios saugos instrukcijos 453

2.1.1 Visi buitiniaiprietaisai 453

Irankiairpagalbines priemonés 454

Remontas. 455

4.1 Dureliu tarpiklio keitimas 455

4.1.1 Dureliu tarpiklio iemimas 455
4.1.2 Dureliu tarpiklio idejimas 455

4.2 Dureliu rankenos keitimas 458

4.2.1 Dureliu rankenos nuemimas 458
4.2.2 Dureliu rankenos tvirtinimas 458

4.3 Dureliu virsutinio vrio keitimas 459

4.3.1 Virsutinio dureliu vryio nuemimas.. 459
4.3.2 Virsutinio dureliu vryio uzdejimas 460

4.4 Dureliu virsutinio vyrio keitimas (dureles su ekranu). 461

4.4.1 Virsutinio dureliu vryio nuemimas 461
4.4.2 Virsutinio dureliy vrio uzdejimas 462

4.5 Vidurinio dureliu vyrio keitimas 463

4.5.1 Vidurinio dureliu vrio nuemimas 463
4.5.2 Viduriniu dureliu vryio uzdejimas 463

4.6 Apatinio durelii vyrio keitimas 464

4.6.1 Apatinio dureliu vyrio nuemimas 464
4.6.2 Apatinio dureliu vryio uzdêjimas 464

4.7 Lentynos keitimas 465

4.7.1 Lentynos nuemimas 465
4.7.2 Lentynos idejimas 465

4.8 Buteliu padeklo keitimas 466

4.8.1 Buteliu padeklo iemimas 466
4.8.2 Buteliu padeklo idejimas 466

4.9 Dureliu lentynos keitimas 467

4.9.1 Dureliu lentynos isemimas 467
4.9.2 Dureliu lentynos idejimas 467

4.10 Reguliojamos durelii lentynos keitimas 468

4.10.1 Reguliojamos dureli lentynos iemimas 468
4.10.2 Reguliojamos durelii lentynos idejimas 468

4.11 Saldytu maisto produktu talpyklos keitimas 469

4.11.1 Saldytu maisto produktu talpyklos isemimas 469
4.11.2 Saldytu maisto produktu talpyklos jdejimas 469

4.12 Talpyklos keitimas 470

4.12.1 Talpyklos isemimas 470
4.12.2 Talpyklos idejimas 470

4.13 Istraukiamos talpyklos keitimas 471

4.13.1 Istraukamos talpyklos iemimas 471
4.13.2 Istraukiamos talpyklos jedjimas 471

4.14 LED apsvietimo lemuies keitmas 472

4.14.1 LED apsvietimo lemputes iemimas 472
4.14.2 LED apsvietimo lemues montavimas 472

4.15 Virsutines LED keitimas 473

4.15.1 LED lemputes isemimas 473
4.15.2 Virsutines LED lemputes montavimas 474

4.16 Sonines pailgos LED lemputes keitimas 475

4.16.1 Soninés pailgos LED lemputés iémimas 475
4.16.2 Sonines pailgos LED lemmutes montavimas 476

4.17 LED apsvietimo lemuies keitmas 477

4.17.1 LED apsvietimo lemputes iemimas 477
4.17.2 LED apšviétrimo lemputés montavimas 478

4.18 LED elektrós tiekimo modulio pakeitimas 479

4.18.1 LED elektrós tiekimo modulio isemimas 479
4.18.2 LED elektros tiekimo modulio jmontavimas 481

Dél šio dokumento

1.1 Svarbi informacija

1.1.1 Paskirtis

Sios remonto nuorodos padaed naudotojui pataisyri pretaisus patiens pagal galiojantj ekologinio projektavimo reglamento (2021 m. kovo men. redakcija).

Jose pateikta informacija, kaip pakeisti tam tikras atsargines dalis, jskaitant ir jspejimus bei rizika.

Jei kiltu klausimu, kreipkites j musu kientu aptarnavimo tarnyba. Mes atsakysime uz zalq tik tuo atveju, jei bus tinkamai laikomasi remonto nuorodu.

1.2 Simboliu paaiskinimas

Jspjimo lygiai susideda iš simulio ir signalinio zodzio. Signalinis zodis nurodo pavojaus sunkuma.

Ispéjimo lygis Reiksmé
A PAVOJUS	Nepaisant ispéjamojo pranešimo, ištinka mirtis arba sunkūs sužalojimai.
A ISPÉJIMAS	Nepaisant ispéjamojo pranešimo, gali ištiki mirtis arba sunkūs sužalojimai.
A PERSPÉJIMAS	Nepaisant ispéjamojo pranešimo, galimi nedideli sužalojimai.
DÉMESIO!	Nepaisant ispéjamojo pranešimo, gali būti sugadistas turtas.

Lentele 1: Pavojaus lygai

1.2.2 Pavojaus simboliai

Pavojaus simboliai yra simboliniai atvaizdai, nurodontys pavojaus rui Siame: dokumente naudojami tokie pavojaus simboliai

Pavojaus simbolis Reiksmé
!	Bendrasis jspéjamasis pranešimas
	Pavojinga elektrós jtampa
	Sprogimo pavojus
	Ipjovimo pavojus
	Prispaudimo pavojus

Dél sio dokumento

Pavojaus symbolism Reikşmè
	PavojusDSL karstu paviršu
	PavojusDSL stipraus magnetinio lauko
	PavojusDSL nejonizuojançiosios spindu- liuotès

Lentele 2: Pavojaus simboliai

1.2.3 Ispèjimu struktura

Siami dokunte pateikiami ispjimai yra standartizuotos ivaizdos ir standartizuotos strukuros

PAVOJUS

Pavojaus tipas ir saltinis!

Galimos pasekmés, jei nepaisoma pavojaus / jspejimo.

Priemonés ir draudimai pavojui isvengti

Siame pavyzdyje parodytas jspejimas,ispjantis apiie elektros smuqi del daliu su jtampa. Pamineta priemoné, kaip isvengti pavojaus.

PAVOJUS

Elektrons smugio pavojus del daliu, kuriose yra jtampa! Mirtis del elektrons smugio

Pries pradéamiti remonta, ne maiziau kaip priès 60 sekundziutjunkite prieraisus nuo elektris tiekimo.

1.2.4 Bendrieji symboliai

Siame dokumente naudojam toke bendrieji simboliai:

Bendr. simbolis Reiksmé
1	Žymi specialu patarima (tekstas ir (arba) grafika)
2	Žymi paprastu patarima (tik tekstas)
3	Žymi nuorodj vaizdo pamoká

Bendr. simbolis Reiksmé
⓹	Žymi reikalingus irankius
⓺	Žymi reikalingas prielaidas
⓺⓸	Žymi salyga (jei ..., tai ...)
⓻	Žymi rezultata
[Paleisti]Žymi klaviša arba ekrano mygtuka [00123456] Žymi dalies numeri
Büsena Žymi rodoma teksta / lengta (prieta)	so ek-rane

Lentele 3: Bendrieji simbolaii

Sauga

2.1 Bendrosios saugos instrukcijos

2.1.1 Visi buitinialia prietaisai

Elektros smugio pavojus del daiu, kuriose yra jtampal

• Elektriniu konstrukciniu daiu remonto klaidos gali sukelti elektros smug!
  Pries pradedami dirbt, ne maziau kaip pries 60 sukundzi atjunkite prietaisa nu maillinimo.
• Po remonto pasistirpunkite, kad buteu atliktas saugos bandymas pagal VDE 0701 arba salye galiojanci reglementans.

Pavojus susiziestei j astrias briaunas!

Muvekite apsaugines pirstines.
Prispaudimo rizika remonto, einamosios technines prieziuros, sutrikim šalinimo ir technines prieziuros metu del sunkiu ir judanciu konstrukciniu daiu
- Avékite apsauginius batus.
- Apsaugokite sunkias konstrukcines dalis, kad jos nenukristu.
Neartinkite kuno daliq prie judanciu konstrukciniu daliu.

Rizika prietaiso saugai / veikimuil
- Naudokite tik originalias atsargines dalis.
Elektrostatiskai jautri konstrukcini dali (ESD) pazeidimo rizikal
- Nelieskite moduli, o taip pat ir ju jungci bei laidininku keliu.

Jrankiai ir pagalbinés priemonés

Paskyrimas Išsami informacija Vaizdai
Apsauginis audinys [00342013]	60 cm x 50 cm	###
Atsuktuvas su jpɔvomis	Mente 2,4 mm x 0,4 mm x 60 mm, rinkinyje [00341820]	①
Specialus [rankis [00342180]
Siurbtukas [00342224]	Ø50 mm
-Tɔr" antgalis TX20 [00340865]	6,3 mm (1/4 col.)
Atsuktuvas su jpɔvomis	Mente 10 mm x 1,6 mm x 200 mm	①

Reikalavimas.
Dureles turi buti atidarytos.

4.1.1 Dureliu tarpiklio isemimas

1. Isimkite dureliu tarpklj is griovelio desiniajame ir kairiajame kampe.

1. Istraukite dureliq tarpkil is griovelio.

Dureliy tarpiklis isimtas.

4.1.2 Dureliu tarpiklio jedjimas

i	Naujo direliu tarpiklio storis gali šiek tink skirtis nuo seno direliu tarpiklio stonio. Dél to direlés vis tink užsidarys, o tarpílj bus galima naudoti ilgai.
j	Jei jusy prietaiso vyriai arba vyrio priedai reguliuojami, uždarymo funkcjja véliau galima optimizuoti.
k	Nedidelès šoninès skylutés direliu tarpiklyje turi savo funkcjä (reikalin-gos ventilaciçji). Tai nera gamybinis brokas.

Remontas

1. Patikrinkite griovelj, ar nera tarpki galinciu pazeisti vietu.

1. Jei tarpiklio griovelis pazeistas.

2. Kreipkites j clienty aptarnavimo tamyba.

Nedidelés dureliú tarpiklio deformacjos yra jprastas pozymis ir nepa

veikia tarpiliko funkinih savybli. Pnes dedant durelii tarpikl i pree-taisa,rekomenduojama ij istesinti.

Pasildykitdureliu tarpikljplaukudziovintuvu arba karstu vandeniu ir is naujo su

teikite forma rankiniu budu.

1. Ispauskite tarpiklio kampus virsejire apacioje j griovelj.

Remontas

1. Po truputi jspauskite ji giroveli visa taripkli.

Dureliu tarpiklis jdtas.

2021-09-30 9001631452 Autoriuy teises prikauso, BSH Hausgerate GmbH Psl. 457 is 769

Remontas

4.2 Dureliu rankenos keitimas

Specialus jrankiai.

“Torx"antgalis TX20 6,3 mm (1/4 col.) [00340865]

Atsuktuvas su ipjovomis Mente 10 mm x 1,6 mm x 200 mm

Reikalavimas.

Prietaisas turi buti atjungtas nuo maitinimo saltinio.
Dureles turi buti atidarytos.

4.2.1 Dureliq rankenos nuemimas

1. Isimkite du varztu gaubtelius (1).

2. Issukite du varztus (2).

3. Nuimkite dureliu rankena (3).

Dureliu rankena nuimta.

Antrudureliu rankenelegalimunimi tokiu paciubdu.

4.2.2 Dureliu rankenos tvirtinimas

Uzdekite atvirksia eiles tvarka.

Remontas

4.3 Dureliq virsutinio vyrio keitimas

Specialus jrankiai.

Torrantgalis TX20 6,3 mm (1/4 col.) [00340865]

Reikalavimas.

Prietaisas turi buti atjungtas nuo maitinimo saltinio.
Prietaiso vidinai tvirtinimo elementai turi buti nuimti.

4.3.1 Virsutinio dureliu vyrio nuemimas

1. Paguldykite prieta saant galines puses.

Remontas

2.1. Spustelekite virsutinio vyriangdelti abiejose pusse (1).

1. Atkelkite virsutinio vyrio dangtelj (2).
2. Pasukite vyrio dangtelj (3).
3. Nuimkite virsutinio vyrio dangtelj (4).
4. Issukite du varztus (5).
5. Nuimkite virsutinj vyrj (6).

Virsutinis vrys nuimtas.

4.3.2 Virsutinio dureliu vyrio uzdéjimas

Uzdekite atvirksiaeilse tvarka.

Remontas

4.4 Dureliu virsutinio vyrio keitimas (durelles su ekranu)

Specialus jrankiai.

Torrantgalis TX20 6,3 mm (1/4 col.) [00340865]

Reikalavimas.

Prietaisas tuributaijungtas nuomaitinimo saltinio.
Prietaiso vidiniaivirtinimo elementai turi buit nuimti

4.4.1 Virsutinio dureliy vrio nuemimas

1. Paguldykite prietaa ant galines puses.

Remontas

2.1.Nuimkite virsutinio vyrio dantelj (1).

1. Nuimkite kabeliu dézutés dangtelj (2).
2. Atjunkite elektros jungti (3).
3. Atsukite jzeminimo jungties varzt (4).
4. Nuiimkite kabelio apsauga (5).
5. Issukite varztq (6).

Virsutinis vrys nuimtas.

4.4.2 Virsutinio dureliu vyrio uzdéjimas

Uzdekite atvirksiaeilse tvarka.

Remontas

4.5 Vidurinio dureliu vyrio keitimas

Specialus jrankiai.

Torrantgalis TX20 6,3 mm (1/4 col.) [00340865]

Reikalavimas.

Prietaisas turi buti atjungtas nuo maitinimo saltinio.
Prietaiso vidinai tvirtinimo elementai turi buuti nuimti.
Dureliu virsutinis vrys nuimtas.

4.5.1 Vidurinio dureliy vryio nuemimas

1. Nuimkite saldytuvo skyriaus dureles (1).
2. Issukite du varztus (2).
3. Nuimkite vidurini vyrj (3).

Vidurinis vyris nuimtas.

4.5.2 Viduriniu dureliu vyrio uzdejimas

Uzddekite atvirksia eile svarka.

Remontas

4.6 Apatinio dureliu vyrio keitimas

Specialus jrankiai.

Torrantgalis TX20 6,3 mm (1/4 col.) [00340865]

Reikalavimas.

Prietaisas turi buti aljungtas nuo maitinimo saltinio.
Prietaiso vidinai tvirtinimo elementai turi buuti nuimti.
Virsutinis vrys nuimtas.
Vidurinis vyris nuimtas.

4.6.1 Apatinio dureliu vyrio nuemimas

1. Nuimkite saldiklio skyriaus dureles (1).
2. Issukite varztq (2).
3. Pasukite apatinj vyrj i isore (3).
4. Nuimkite apatinj vyrj (4)

Apatinis dureliu vrys nuimtas.

4.6.2 Apatinio dureliu vyrio użdéjimas

Uzdekite atvirksia eilestvarka.

Remontas

Reikalavimas.
Dureles turi buti atidarytos.

Reikalavimas.
Dureles turi buti atidarytos.

4.8.1 Buteliu padeklo isemimas

Istraukite buteliu padekla.

Buteliu padeklas iisimtas.

4.8.2 Buteliu padeklojdjimas

Uzdekite atvirksia eles tvarka.

Remontas

4.9 Dureliu lentynos keitimas

Reikalavimas.
Dureles turi buti atidarytos.

4.9.1 Dureliu lentynos iémimas

Pakelkite dureli lentya j virsu.

4.10 Reguliuojamos durelii lentynos keitimas

Reikalavimas.
Dureles turi buti atidarytos.

4.10.1 Reguliuojamos durelii lentynos isémimas

Kelkite reguluojamo aukscio dureli lentyq viru, kol ji atsfiksuois laikiklio.

Reguluojama dureliu lentyna iismta.

4.10.2 Reguliojamos dureli lentynos idejimas

Uzdekite atvirksia eles tvarka.

Remontas

4.11 Saldytu maisto produktu talpyklos keitimas

Reikalavimas.

Dureles turi buti atidarytos.

4.11.1 Salytu maisto produktu talpyklos isemimas

1. Istraukite saldytu maisto produktu talpykla iki pat galo (1).

2. Isimkite maisto produktu talpykla (2).

Saldyta maisto produkty talpykla isimta.

4.11.2 Saldytu maisto produktu talpyklos jedimas

Uzddekite atvirksica eilestvarka.

Remontas

4.12 Talpyklos keitimas

Reikalavimas.
Dureles turi buti atidarytos.

4.12.1 Talpyklos isemimas

1. Istraukite apatine saldytuvo talpykla (1). 2. Istraukite virsutine saldytuvo talpykla (2).

Talpyklos išimihtos.

4.12.2 Talpyklosjdijamas

Uzddekite atvirksica eilestvarka.

Remontas

4.13 Istraukiamos talpyklos keitimas

Reikalavimas.
Dureles tuributiatidarytos.

4.13.1 Istraukamos talpyklos isemimas

1. Istraukite istraukiama talpykla iki pat galo (1).
2. Isimkite istraukiamatpykla (2).

Istraukiama talpykla isimta.

4.13.2 Istraukamos talpyklos jdejimas

Uzdekite atvirksia eiles tvarka.

Remontas

4.14 LED apšviétrimo lemputés keitimas

Specialus jrankiai.

Specialus Jrankis [00342180]

Jusprietaisre jrengta technines prieiros nereikalaujanti LED lemuTe. Sia lemput gali taisy ti tik kntu aptamavimo tarnybos specialiatar arba jgaloti technikai!

PAVOJUS

Elektros smugio pavojus del daliu, kuriose yra jtampa!

Pavojus gyvybei del elektros smugio netinkamo remonto atveju

Elektrines dalis remontuoti turi kvalifikuoti elektrikai.

Po remonto pasirupinkite, kad butu allitkias saugos bandymas pagal VDE 0701 arba saljye galojanjius reglementans.

PAVOJUS

Elektros smugio pavojus del daliu, kuriose yra itampal

Mirtis del elektros smugio

Pries pradedami remonta, ne maiau kajp pries 60 sekundziu at

junkite prietaisus nuo elektros tiekimo.

PERSPEJIMAS

Astrios briaunos!

Galima jsipjauti

Muvekite apsaugines pirstines.

Reikalavimas.

Prietaisas turi buti atjungtas nuo maitinimo saltinio.
Dureles turi buli atidarytos.

4.14.1 LED apsvietimo lemupees iémimas

1. Pasinaudokite specialiu jrankiu ir isimkite LED apsvietimo lempute (1).

1. Atjunkite elektros LED apsvietimo lemputes jungtis.
   LED apsvietimo lempute iismta.

4.14.2 LED apsvietimo lemupees montavimas

Uzdekite atvirksia eilestvarka.

Remontas

4.15 Virsutinés LED keitimas

Specialus jrankiai.

Atsuktuvas su jpovomis Mente 2,4 mm x 0,4 mm x 60 mm, ri- nkinje [00341820]

Jusprietaisrejngta technines priezuiros nereikalaujanti LED lempute. Sia lemput gali taisytki kntuaptarnvimo tarnybos specialistai arba jgaloti technikai!

PAVOJUS

Elektros smugio pavojus del daliu, kuriose yra jtampa!

Pavojus yvybei del elektros smugio nestinkamo remonto atveju > Elektor, definičnostov turi ulukifizovskiy elektroni.

Electronically remonitored tan kumikata, electronically. Po remonto pasirupinkite, kad butu atliktas saugos bandymas pagal VDE 0701 arba salyje gialojancius reglamentus.

PAVOJUS

Elektros smugio pavojus del dalliu, kurlose yra Jtampal

Mirtis del elektros smugio

Priespademari remonta,ne maziau kaip pries 60 sekundziutj atjunkite prietaisus nuo elektros tiekimo.

PERSPEJIMAS

Astrios briaunos!

Galima jsipjauti

Muvekite apsaugines pirstlines.

Reikalavimas.

Prietaisas turi buti atjungtas nuo maitinimo saltinio.
Dureles turi buti atidarytos.
Virsutinia vidinial tvirtinimo elementai turi buti nuimti.

LED elektrós jungtis turi būti atjungta.

1. Atleiskite LED lemputes kabliukus.

Remontas

1. Isimkite LED lempute, perkeldami ja j priekj.

LED lemputé isimta.
4.15.2 Virsutinés LED lemuptés montavimas
Uzdekite atvirksia eile tvarka.

Remontas

4.16 Soninés pailgos LED lemputés keitimas

Specialus jrankiai.

Siurbtukas 50mm [00342224]

Jusprietaisre jrengta technines prieiros nereikalaujanti LED lemuTe. Sia lemput gali taisy ti tik kntu aptamavimo tarnybos specialiatariba jgaloti technikai!

PAVOJUS

Elektros smugio pavojus del daliu, kuriose yra jtampa!

Pavojus gyvybei del elektros smugio netinkamo remonto atveju

Elektrines dalis remontuoti turi kvalifikuoti elektrikai.

Po remonto pasirupinkite, kad butu allitkias saugos bandymas pagal VDE 0701 arba salyje galiojanci reglementus.

PAVOJUS

Elektros smugio pavojus del daliu, kuriose yra itampal

Mirtis del elektros smugio

Pries pradedami remonta, ne maziau kaip pries 60 sekundziu at

junkite prietaisus nuo elektros tiekimo.

PERSPEJIMAS

Astrios briaunos!

Galima jsipjauti

Muvekite apsaugines pirstines.

Reikalavimas.

Prietaisas turi buti atjungtas nuo maitinimo saltinio.
Dureles tuributi atidarytos.
Saldytuvo skyriaus lentynos išimtos.

4.16.1 Sonines pailgos LED lemmutes isemimas

1. Philipdykite siurbtuka prie virsutinnes pailgos LED sonines lemuptes virsutinio trecdalio.

Remontas

1. Patraukite siurbtuka kartu su priekine pailga LED šonine lempute vienu sukamuju judesiu.

1. Atjunkite sonines pailgos LED lemputes elektros jungti.

Soninés pailgos LED lemputés elektrós juntgis.

4.16.2 Soninés pailgos LED lemputés montavimas

1. Prijunkite sonines pailgos LED lemputes elektros jungti.
2. Pritvirtinkite sonine pailga LED lempute i jai skirta vieta skyrelio sieneleje (uzfik-suokite kabliukus).
   Sonine pailga LED lempute sumontuota.

Remontas

4.17 LED apšviétrimo lemputés keitimas

Specialus jrankiai.

Specialus jrankis [00342180]
Atsuktuvas su jpovomis Mente 2,4 mm x 0,4 mm x 60 mm, ri-nkinyje [00341820]

Jusprietaisjngta technines priezuiros nereikalaujanti LED lempute. Sia lempute gali taisyi tik kiptu aptarnavimo tarnybos specialistari arba igaloti techniikai!

PAVOJUS

Elektros smugio pavojus del daliu, kuriose yra jtampa!

Pavojus gyvybei del elektros smugio netinkamo remonto atveju

Elektrines dalis remontuoti turi kavalifikuoti elektrikai.
Po remonto pasiripinkitek, kad batu atlltas saugos bandymas pagal VDE 0701 arba salye galoianci reglamentus.

PAVOJUS

Elektros smugio pavojus del daliu, kuriose yra jtampal

Mirtis del elektros smugio

Pries pradéamanti remonta, ne maziau kaip priés 60 sekundžiu atjunkite prieraisus nuo elektros tiekimo.

PERSPEJIMAS

Astrios briaunos!
Galima jsipjauti
Muvekite apsaugines pirstines.

Reikalavimas.

Prietaisas turi buti atjungtas nuo maitinimo saltinio.
Dureles turi buti atidarytos.
Saldytuvo skyriaus lentynos isimtos.

4.17.1 LED apsvietimo lemu tés isémimas

1. Atleiskite LED apsvietimo lemputes dangtelj.

1. Patraukite LED apsvietimo lemuits dangtij vidu ir tuo pat metu paspauskite j priekj.

Remontas

1. Atkabinkite LED apsvietimo lemputes modulj.

1. Atjunkite LED apsvietimo lemputes elektros jungti.

4.17.2 LED apsvietimo lemu tés montavimas

Uzdekite atvirksia eilestvarka.

2021-09-30 9001631452 Autoriu teises priklauso, BSH Hausgerate GmbH Psl. 478 is 769

Remontas

4.18 LED elektrós tiekimo modulio pakeitimas

Specialus jrankiai.

Torxtantgalis TX20 6,3 mm (1/4 col.) [00340865]
Atsuktuvas su jpovomis Mente 2,4 mm x 0,4 mm x 60 mm, ri-nkinyje [00341820]
Talpykmaz.200 ml talpos

Galoja prietaisu variantams su kamera saldytuve (angl.CIF).

Elektroninius modulius gali pataisyi tik kclienty aptarnavimo specialistai arba jgaloti technikai!

PAVOJUS

Elektros smugio pavojus del daliu, kuriose yra jtampa!

Pavojus gyvybei del elektros smugio netinkamo remonto atveju

Elektrines dalis remontuoti turi kvalifikuoti elektrikai.
Po remonto pasirupinkite, kad batu alkitasgaos bandymas pagal VDE 0701 arba saljye galojianci reglamentus.

PAVOJUS

Elektros smugio pavojus del daliu, kuriose yra jtampa!

Mirtis del elektros smugio

Pries pradedami remonla, ne maiau kaj pries 60 sekundziu at
junkite prietaisus nuo elektros fiekimo

A PERSPEJIMAS

Astrios briaunos!

Galima isipiauti

Muvekite apsaugines pirstines.

Reikalavimas.

Prietaisas turi buti atjungtas nuo maitinimo saltinio.
Prietaiso uzmpakaline dalis yra prieinama.

4.18.1 LED eigletros tiekimo modulio isemimas

1.

DÉMESIO!

Apgadinimo pavojus! Ant kompressoriaus elektronikos ir jungcu iisilliejes atitirpes vanduo gali sugadini prietaiso elektronika.
Patekty antekrinoj componento

1. Atjunkite drenozo zarma nuo vandens isleidimo angos (1).
2. J talpykla supilkite atitirpusj vandenj.
3. Atjunkite drenozo zarma nuo vandens garinimo padeklo (2).

Remontas

1. Issukite varzta.

Kompresorbiae paleidimo kondensatorius ir LED elektros tiekimo modulo dezute vra atalisvinta.

1. Atlaisyinkite du kabliukus.

Kompresoriaus paleidimo kondensatorius ir LED elektros tiekimo modulo dézutes dangletilis yra atalaisvintas.

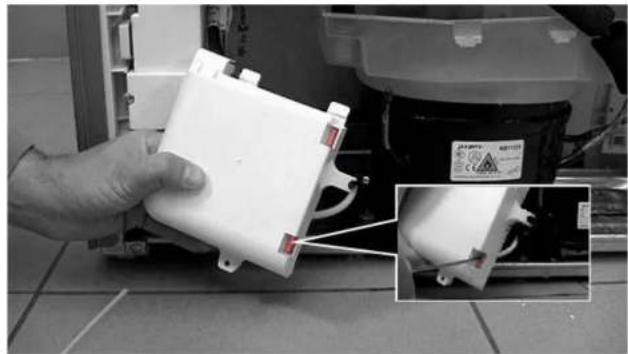

1. Atlaisvinkite keturius kabliukus.

LED elektrós tiekimo modulis atlaisvintas.

1. Atjunkite LED elektros tiekimo modulio elektros jungtis (1) ir (2).

LED elektrós tiekimo modulis iśimtas.

Remontas

4.18.2 LED elektrós tiekimo modulio jmontavimas

Uzdekite atvirksia eilestvarka.
