KULLANIM KILAVUZU BD3056LFVN Profilo

Enne remonditödega alustamist ühendage seadmed elektriyor

gust lahti vahemalt 60 sekundit varem

Teravad servad!

Löikehaavad

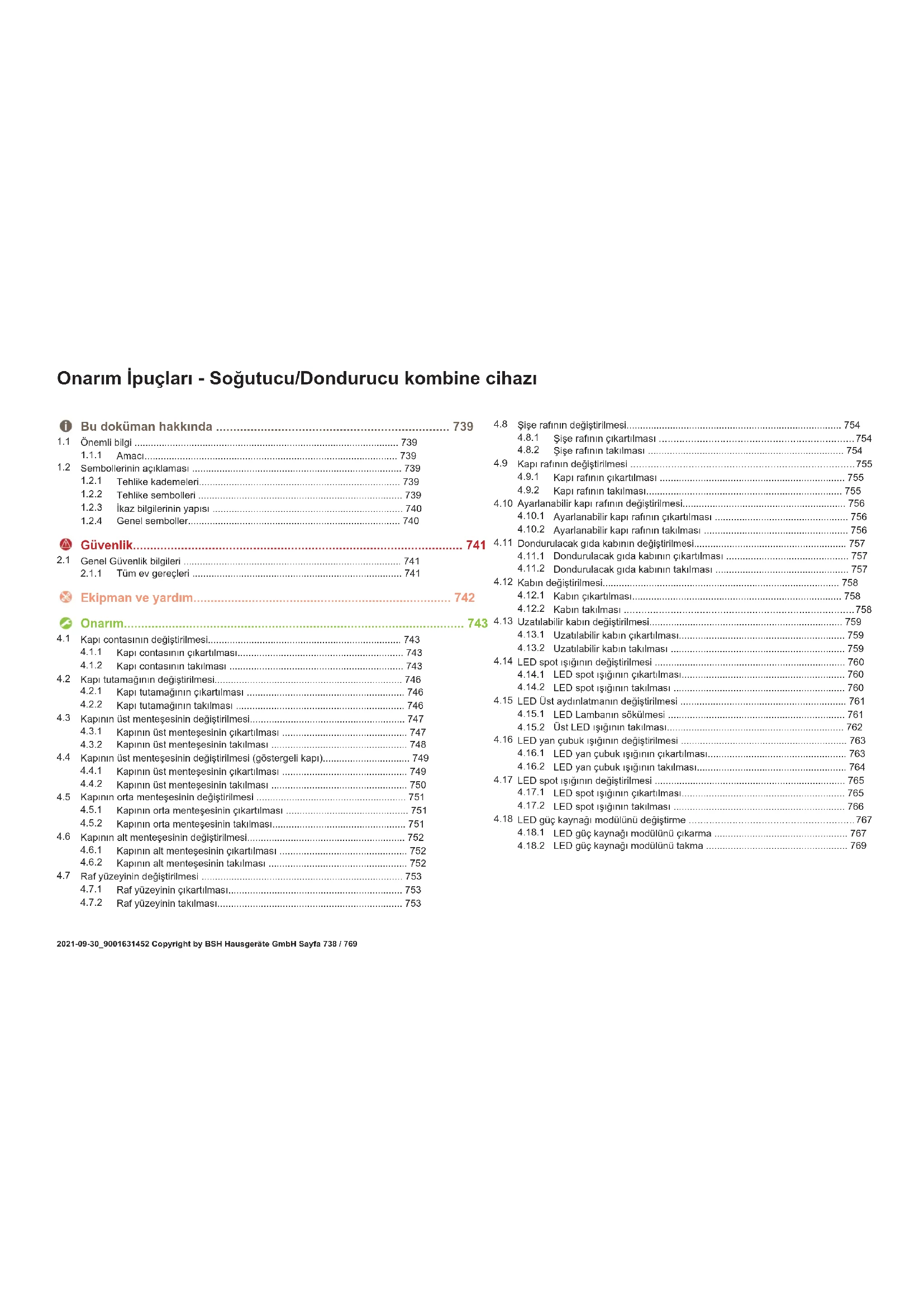

Onarim ipuçları - Sogutucu/Dondurucu kombine cihazi

1 Bu dokuman hakkinda 739

1.1 Onemli bilgi 739

1.1.1 Amaci 739
1.2 Sembollerinin aciklamasi 739
1.2.1 Tehlike kademeleri 739
1.2.2 Tehlike sembolleri 739
1.2.3 Izkaz bilgilerinin yapisi 740
1.2.4 Genel semboller 740

Güvenlik 741

2.1 Genel Güvenlik bilgileri 741
2.1.1 Tum ev gerecleri 741

Ekipman veyardim 742

Onarim. 743

4.1 Kapi contasinin degistirmesi 743

4.1.1 Kapi contasinin cikartilmasi 743
4.1.2 Kapi contasin takilmasi 743

4.2 Kapi tutamaginin degistirilmesi 746

4.2.1 Kapi tutamaqin incikartilmasi 746
4.2.2 Kapi tutamağınin takilması 746

4.3 Kapinun ust menteşesinin degistirilmesi 747

4.3.1 Kapinin ust mentesesinin cikartilmasi 747
4.3.2 Kapinirustmentesesinin takilmasi 748

4.4 Kapinun ust menteşesinin degistirilmesi (gostergeli kapi).. 749

4.4.1 Kapinin ust mentesesinin cikartilmasi 749
4.4.2 Kapinin Ist mentesesinin takilmasi 750

4.5 Kapinir orta menteessinin degistirilmesi 751

4.5.1 Kapinir orta mentesesinin cikartilmasi 751
4.5.2 Kapinin orata menteşisin takilmasi 751

4.6 Kapin alt mentessein deigistirmesi 752

4.6.1 Kapin in alt menteşesinin cikartilmasi 752
4.6.2 Kapin in alt mentesesinin takilmasi 752

4.7 Raf yuzeyinin degistirilmesi 753

4.7.1 Raf yuzeyinin cikartilmasi 753
4.7.2 Raf yuzeyinin takilmasi 753

4.8 Sise rafinir degistirilmesi 754

4.8.1 Sise rafinin gikartilmasi 754
4.8.2 Sise rafinin takilmasi 754

4.9 Kapi rafinin degistirilmesi 755

4.9.1 Kapi rafinin cikartilmasi 755
4.9.2 Kapi rafinin takilmasi 755

4.10 Ayarlanabilir kapi rafinin degistirimesi 756

4.10.1 Ayarlanabilir kapi rafinin cikartilmasi 756
4.10.2 Avarlanabilir kapi rafinun takilmasi 756

4.11 Dondurulacak gida kabinin degistirimesi 757

4.11.1 Dondurulacak gida kabinin cikartilmasi 757
4.11.2 Dondurulacak gida kabinin takilmasi 757

4.12 Kabin degistirilmesi 758

4.12.1 Kabin cikartilmasi 758
4.12.2 Kabin takilmasi 758

4.13 Uzatlabilir kabin degistirlmesi 759

4.13.1 Uzatilabilir kabin cikartilmasi 759
4.13.2 Uzatilabilir kabin takilmasi 759

4.14 LED spot isiginin degistirilmesi 760

4.14.1 LED spot isiginin cikartilmasi 760
4.14.2 LED spot Isiginin takilmasi 760

4.15 LED Ust aydinlatmanin degistirilmesi 761

4.15.1 LED Lambanin sokulmesi 761
4.15.2 Ust LED isigin takilmasi 762

4.16 LED yan cubuk isiginin degistirlmesi 763

4.16.1 LED yan cubuk isigin cikartilmasi 763
4.16.2 LED yan cubuk isigin takilmasi 764

4.17 LED spot isigin degistirlmesi 765

4.17.1 LED spot isiginin cikartimasi 765
4.17.2 LED spot isiginin takilmasi 766

4.18 LED guc kaynag modulunu degistirme 767

4.18.1 LED guc kaynag modulunu qikarma 767
4.18.2 LED guc kaynagi modulunu takma 769

Bu doküman hakkinda

1.1 Onemli bilgi

1.1.1 Amaci

Bu onarim ipuclari, tukticinin cihazlarig, geerli eko-tasarim yonetmeligine gore

(03/2021 itibariyla) kendi basina onarmasi iqin destek sunar.

ipuçlari, tanimlanmīs yedek parçalarin :(digişirilmesi gerektigine dair bilgiler, uyarlar ve soz konusu riskleri icérir.

Sorulariniz varsa, luften yetkili servisimize irtbata gezin. Yalnizca onarim ipuclarina gerektigi gibi uyuldugu takdirde hasarlar icin sorumluluk ustleniriz.

1.2 Sembollerinin açıklaması

1.2.1 Tehlike kademeleri

Tehlike kademeleri bir sembolden ve bir sinyal kelimesinden olusur. Sinyal kelimesi tehlikenin siddetini ve onemini tanimlar.

Tablo 1: Tehlike kademeleri

Tehlike kademesi Anlami
TEHLIKE	İkaz bilgisinin dikkate alinmaması olüme veya ağır yaralanmaları sebep olur.
UYARI	İkaz bilgisinin dikkate alinmaması olüme veya ağır yaralanmaları sebep olabilir.
DIKKAT	İkaz bilgisinin dikkate alinmaması haffı yaralanmaları sebep olabilir.
DIKKAT!	İkaz bilgisinin dikkate alinmaması maddi hasarlarin oluzmasina sebep olabilir.

1.2.2 Tehlike sembolleri

Tehlike sembolleri, tehlike turu hakkinda bilgi veren anlamli resimsel gosterimlerdir. Bu dokumanda asagidaki tehlike sembolleri kullanimistr:

Tehlike sembolü Anlamı
!	Genel ikaz bilgisi
1	Elektrik geriliminden kaynaklanan tehlike
	Pallamadan kaynaklanan tehlike
	Kesmeden dolayi yaralanma tehlikesi
	Sık,isip ezilmeden dolayi yaralanma tehlikesi

Budoküman hakkinda

Tehlike sembolü Anlamı
	Sıçak:yüeylerden kaynaklanan tehlike
	Güçlü elektrromanyetik alan tehlikesi
	Iyonizasyon olmayan,isinlardan kaynaklanan tehlike

Table 2: Tehlike sembollerii

1.2.3 Ikaz bilgilerinin yapisi

Bu dokumandaki ikaz bilgilerinin standart atauGORUNUSVEyapisiayinir.

Asagidaki omeke, geril litem parcalar nedeniyle olugabilecek elektrik carpmasi tehlikesi hakkinda uyanda bulunan bir ikaz bilgis iogsterilmisir. Tehlkeyi onlemek icin alnmasi gereken onlenler beirlilmisir.

1.2.4 Genel semboller

Bu dokumanda asagidaki genel semboller kullanimistir:

Genel SYMBOL Anlamı
1	Özel ipucu,isareti (metin ve/veya grafik)
2	Basilipucu,isareti (yalınizca metin)
3	Video linki,isareti

Genel sembol Anlamı
	Gerekli araqlar,isareti
	Ön kosulları,isareti
	Kosul,isareti( olursa .... olur)
	Sonuc,isareti
[Baslat]Tuş veya[düzme,isareti
[00123456]Malzeme numarası,isareti
Durum Gösterilen Türkiye / ekran,isareti (cihaz ekranindaki)

Tablo 3: Genel semboller

Güvenlik

2.1 Genel Güvenlik bilgileri

2.1.1 Tüm ev gereçleri

Gerilim ileten parcalar nedeniyle elektrik carpmasi tehlikesil

• Elektrikii bileşenlerde yapilan onarilmarda hatalar, elektrik carpmasina neden olalibir!
  Cihaz calismalaria baslamadan en az 60 saniye once elektrik sebekesinden Avrimaldir.
• Onarim sonnaside VDE 0701 veya ulkeye ozel duzenlemeler uyarinca bir güvenik testi陉çeleştrilmelidir.

Keskin kenarlar nedeniyle yaralanma tehlikesi!

• Koruyucu eldiven kullanilmaldir.

Agi ve haraketi parcalarin onarim, bakim, hata arama ve servis islemlerinde yaratabilecegi ezilme riskleri

• Koruyucu ayakkabigiin.
  Yere duismemesi icin agir parcalari emniyete alin.
• Haraketli parçalarin arasina góvde parçalari koymayin.

Cihaz guvenliginde / fonksiyonda tehlike!
Yalinizca original parcalar kullanimalidir.

Elektrostatik hassaiyeti olan bilegenlerde hasar tehlikesi (ESD)!

Baglantilar ve iletken yollari da dahil olmak uzere modullere dokunmayin.

Ekipman veyardim

Tanımlama Detaylár Gırkınlçın
Koruyucu bez [00342013]	60 cm x 50 cm
Düz tornavida亿吨ak	2,4 mm x 0,4 mm x 60 mm, [00341820] numarlı kitışınde
Special tool [00342180]
Vantuz [00342224]	Ø50 mm
Torx Bit TX20 [00340865]	6,3 mm (1/4")
Düz tornavida亿吨ak	10 mm x 1,6 mm x 200 mm

1. Kapi contasin sag ve sol kosedeki oluklardan kurtarin.

1. Kapi contasini oluktan disari kekin.

Kap contasi gikartilmistir.

4.1.2 Kapi contasinin takilmasi

i	Yeni kapi kontasin kaliniği, eskii kapi kontasin kaliniğindan biraz farkli olalilir. Bu, kapinin kapanma özelligi ne uzun surelı ilevini etkilemez.
i	Cihazinizda ayarlanabilir menteşeler vya menteş ekleri varsa, kapinin kapanma özelligi daha sonra optimize edebilirsiniz.
i	Kapi kontasindaki;kucukyan delikler,islevseldir(havalandirma icin gereklidir). Bunlar üretim hatasi degildir.

Onarim

1. Conta icin olugu hasar bakimindan kontrol edin.

1. Conta icin oluk hasarili ise,
2. Müstperi hizmetleriyle irtibata gecin.
3. Kapiutasinda hafif deformasyon normalir ve containin islevini

Kapiutasinda haif deformasyon normaldir ve containin iglevini

ekilemez. Kapi contasini cinaza yerlestrmeden once containi duzletilirilmes oneriilr.

Kapi contasini bir sac kurutma makinesi veya sicak suyla isitin ve manuel olarak

sekillendirin.

1. Contanin koserlini utnen ve alltan oluga itin.

Onarim

1. Contanin tamamini adim adim olugun injine bastirn.

Kap contasi takilmsti.

Özel yardımcı ekipman:

Torx Bit TX20 6,3 mm (1/4") [00340865]
Duz tornavida Biçak 10 mm x 1,6 mm x 200 mm
Ön kopul:
Cihazin fişçekilir.
Kaplaçık.

4.2.1 Kapi tutamaginn cikartilmasi

1. lki vidali kapagi sikartin (1).
2. Vidalar sokun (2).
3. Kapi tutamagini cikartin (3).

Kapi tutamagi cikartilmisir.

Ikinci kapin tutamağı da ayni sekilde Çi Kartı bilir.

4.2.2 Kapi tutamagin takilmasi

Ters sira ile monte edin.

Onarim

4.3 Kapinin ust menteşisin degişirilmesi

Özel yardımcyar ekipman:

Torx Bit TX20 6,3 mm (1/4") [00340865]

Onkopul:

Cihazin fisi cekilir.
Cihazin igdonanimlari cikartulmistr.

4.3.1 Kapinün üst mentesisinçikartilmasi

1. Cihazi arka tarafina yatirin.

Onarim

2.1. Ost mentese kapagimi iki tarafa da bastirin (1).

1. Üstmentede kapaginci cikartin (2).
2. Menteş Kapagın dondürün (3).
3. Üst menteşé kapagıni seksün (4).
4. Vidalari sokun (5).
5. Üst menteşeyi cikartin (6)/

Ust menteş cikanlr.

4.3.2 Kapinin ust mentegesinin takilmasi

Ters sira ile monte edin.

Onarim

4.4 Kapinin ust mentesesinin degistirilmesi (gostergeli kapi)

Özel yardımcyar ekipman:

Torx Bit TX20 6,3 mm (1/4") [00340865]

TEHLIKE

Gerilim ileten parcilar nedeniyle elektrik carpmasi tehlikesill Onarimin duzgin yapilmamasi nedeniyle elektrik carpmasi sonucu hayati tehike

Elektrikl parcalarin onarimi kalifiye bir elektrik uzmani tarafindan geckelteitrilmelidir.
Onarim sonrasida VDE 0701 vya likeye ozel duzenlemeler uyanica bir gvenlik testi gergelekrilmedir.

TEHLIKE

Gerilim litem parceral nedeniyele elektrk carpmasi tehlikesi!! Elektrik carpmasi sebebiye olum

Onarima baglamadan once cihazin elektrik sebeke baglantusini en az 60 saniye sureyle sikun.

Onkopul:

Cihazin fisi gekilir.
Cihazin ic donanimlar qikartilmustir.

4.4.1 Kapinün üst mentegesinin seksartilmasi

1. Cihazi arka tarafina yatirin.

Onarim

2.1. Ust menteşepakagincikartin(1).

1. Kablo kutusu kapaçini cikartin (2).
2. Elektrik baglantisimi ayin (3)
3. Topraklama baglantisi vidasini dokun (4).
4. Kablo korumasini cikartin (5).
5. Vidayi dokun (6)

Ust menteş cikarihr.

4.4.2 Kapinin ust mentegesinin takilmasi

Ters sira ile monte edin.

Onarim

4.5 Kapinin orta mentesisin degistirilmesi

Özel yardımcyar ekipman:

Torx Bit TX20 6,3 mm (1/4") [00340865]

Aig, buyuk cihazlar!

Sirt ve kas yaralanmalari

Cihaz kapisini ckarma islemi sadece egilimi uzmanlar tarafindan gereglekstirmeldir.
Cihazi hareket ettirmek icin iki kisi gereklidir.
Sadece uygun aletler ve ekipmanlar kullanin.

Keskin kosele!

Kesik yaralanmaları

Koruyuceldivenkullanilmalidir.

Egilmis cihazlarin kaymasi!

Kemik kirlmaları / carpma sonucu yaralanmaları

Cihazlari kaymaya karsi emniyete alin.

Vidalarin gevsetilmesi nedeniyle parcalarin duyme tehlikesi!

sen parcalar nedeniyle yaralanma.
Bilesenleri dusmeye karsi emniyete aln.

Vidalarin gevsetilmesi nedeniyle parcalarin duşme tehlikesil

Cihazin diger parcalarinda veya musterinin evinde (orn. zemin) hasarlar.

BileşenleriDFSmeye karsi emniyete alin.

Onkopul:

Cihazin fişi cekilir.
Cihazin ic donanimlari cikarilmistr.
Kapinin ust menteşesiçikartilmıstir.

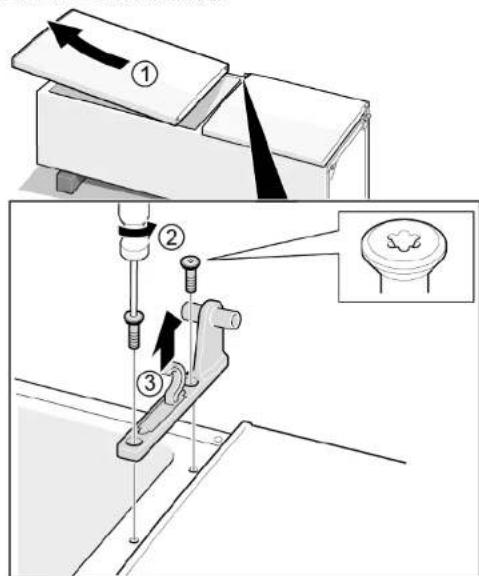

4.5.1 Kapinir orta mentegesinin sikartilmasi

1. Sogutucu bolum kapisin i dokun (1).
2. Vidalari sokun (2).
   3.Orta menteseyi cikartin (3).

Orta menteşegikartilmistr.

4.5.2 Kapinir orta mentesisin takilmasi

Tersiraile montedin.

Onarim

4.6 Kapinin alt menteşesinin degistirilmesi

Özel yardımcyar ekipman:

Torx Bit TX20 6,3 mm (1/4") [00340865]

Aig, buyuk cihazlar!

Sirt ve kas yaralanmalari

Cihaz kapisini ckarma islemi sadece egilimi uzmanlar tarafindan gereglekstirilmidir.
Cihazi hareket ettirmek icin iki kisi gereklidir.
Sadece uygun aletler ve ekipmanlar kullanin.

Keskin kosejer!

Kesik yaralanmaları

Koruyuceldivenkullanilmalidir.

Egilmis cihazlarin kaymasi!

Kemik kirlmaları / carpma sonucu yaralanmaları

Cihazlari kaymaya karşi emniyete alin.

Vidalarin gevsetilmesi nedeniyle parcalarin du smtehlikesi!

sen parcalar nedeniyle yaralanma.
Bilesenleri dusmeye karı emniyete aln.

Cihazin diger parcalarinda veya musterinin evinde (orn. zemin) hasarlar.

Bilesenleri duşmeye karsi emniyete alin.

Onkopul:

Cihazin fisi cekilir.
Cihazin ic donanimlari cikarilmistr.
Ust mentese cikanlir.
Orta mentese cikartilmisir.

4.6.1 Kapinin alt menteşesininçikartilmasi

1. Derin dondurucu bolmesi kapisini dokun (1).
2. Vidayi sokun (2).
3. Alt menteşeyi (3) cevirin.
4. Altmenteseyi (4) cikarin.

Kapin in alt mentesesi cikartilmisir.

4.6.2 Kapinin alt menteşesinin takilmasi

Ters sira ile monte edin.

Onarim

4.7 Raf yüzeyinin degişirilmesi

Onkopul:
Kapi aciK.

4.7.1 Raf yüzeyinçikartilmasi

Raf yizeyini disari cekin.

Raf yuzeyi cikartilmisir.

4.7.2 Raf yüzeyinin takilması

Ters sira ile monte edin.

Onarim

Ters sira ile monte edin.

Onarim

Ters sira ile monte edin.

Onarim

4.10 Ayarlanabilir kapi rafinin degistirilmesi

On kopul:
Kapi aciK.

4.10.1 Ayarlanabilir kapi rafinin cikartilmasi

Yuksek ayarlanabilir kapi rafini tutucudan cikana dek yukariya dokru hareket etirin.

Ayarlanabilir kapi rafi gikartulmistr.

4.10.2 Ayarlanabilir kapi rafinin takilmasi

Ters sira ile monte edin.

Onarim

4.11 Dondurulacak gida kabinin degistirilmesi

Onkopul:
Kaplaçık.

4.11.1 Dondurulacak gida kabinin cikartilmasi

1. Dondurulacak gida kabini tamamen disari cekin (1). 2. Gida kabini cikartin (2).

Dondurulacak gida kabigkartilmistir.

4.11.2 Dondurulacak gida kabinin takilmasi

Ters sira ile monte edin.

Onarim

4.12 Kabin degistirilmesi

Onkopul:
Kapiaçık.

4.12.1 Kabin cikartilmasi

1. Alt buzdolabi kabini qikartin (1).
2. Ust buzdoIabi kabini cikartin (2).

4.13 Uzatilabilir kabin degistirilmesi

On kopul:
Kaplaçık.

4.13.1 Uzatilabilir kabin cikartilmasi

1. Uzatilabilir kabitamamendisariqekin(1).
2. Uzatilabilir kabi cikartin (2).

Uzatulabilir kap cikartilmisir.

4.13.2 Uzatilabilir kabin takilmasi

Ters sira ile monte edin.

Onarim

4.14 LED spot isigin degistirilmesi

Özel yardımcı ekipman:

Cihazinizda bakim gerektirmeyen bir LED isik bulunmaktadir. Bu igklar sadece musteri hizmetleri veya yetkili teknsyenler tarifandan degistrictilebilir!

TEHLIKE

Gerilim ileten parcalar nedeniyile elektrik carpmasi tehlikesi!! Onarimin duzgün yapilmaması nedeniyile elektrik carpmasi sonu hayati tehlük

Elektrik parallegaran onarimi kalifiye bir elektrik uzmani tarafindan geçelekşirilmelidir.
Onarim sonaraside VDE 0701 vleiukye ozel duzenlemeler uyanica bir guvenlik testi gegelekrilmedir.

TEHLIKE

Gerilim ileten parçaré nedeniyele elektrik carpmasi tehlikesi!! Elektrik carpmasi sebebiye olum

Onarima bgalamadan once chihazin elektrik sebeke baglantsini en az 60 saniye suturey ekun.

DAIKKAT

Keskin koserl!

Kesik yaralanmalari

Koruyucu eldiven kullanilmaldir.

On kopul:

Cihazin fisi qekilir.
Kapi污染防治

4.14.1 LED spot isigin cikartilmasi

1. LED spot isigini diari gekmek icin ozel bir aleit kullanin (1).

1. LED spot iiginin elektrik baglantilarini ayirin.
   LED spot isigikartilmisitr.

4.14.2 LED spot isigin takilmasi

Tersiraile montedin.

Onarim

4.15 LED Üst aydinlatmanin degistirilmesi

Özel yardımcyar ekipman:

Duz tornavida Biçak 2,4 mm x 0,4 mm x 60 mm. [00341820] numarali kit icinde

Cihazinizda bakim gerektirmyen bir LED isik bulunmaktadir. Bu isiklar sadece musteri hizmetleri yeta yetkili tekniyesenl tarafindan degistirilebllr!

TEHLIKE

Gerilim lileten parcalar nedeniyie elektrik carpmasi tehlikesil! Onarimin dizgün yapilmaması nedeniyile elektrik carpmasi sonuc hayati tehlike

Elektrik parallegaran onarimi kalifiye bir elektrik uzmani tarafindan gereçleştilirilmidelir.
Onarim sonrasinda VDE 0701 veya ülkeye özel dizenlemeler uyanica bir güvenlik testigereleklirmedil.

TEHLIKE

Gerillim litem parcalar nedeniyele elektrik carpmasi tehlikesil! Elektrik carpmasi sebeyle ilum

Onarima baglamadan once cihazin elektrik gelebeke baglantisini en az 60 saniye sureyle dokun.

DIKKAT

Keskin kogeleri! Kesik yaralanmali

Koruyuc eldiven kullanilmalidir.

Onkopul:

Cihazin fişi seksilir.
Kapi aqik.
Usticdonanilmargikartilmistr.

4.15.1 LED Lambanin dokulmesi

1. LED Lambayi sol tarafa kaydirin.

LEDisgininElektrikbaglantisiayrildi

1. LED isigini timaklarindan kurtarin.

Onarim

1. LED isigni ileri hareket ettirerek sokun.

LEDisigsokuldu.
4.15.2 Üst LED İsinin takilması
Ters sira ile monte edin.

Onarim

4.16 LED yan cubuk isigin degistirilmesi

Özel yardımcı ekipman:

Vantuz 050 mm [00342224]

Cihazinizda bakim gerektirmeyen bir LED isik bulunmaktadir. Bu igklar sadece musteri hizmetleri veya yetkili teknsyenler tarifandan degistrictilebilir!

TEHLIKE

Gerilim ileten parcalar nedeniyile elektrik carpmasi tehlikesi!! Onarimin duzgün yapilmaması nedeniyile elektrik carpmasi sonu hayati tehlük

Elektrik parallegarin onarimi kalifiye bir elektrik uzmani tarafindan geçelekşirilimelidir.
Onarim sonaraside VDE 0701 vleiukye ozel duzenlemeler uyanica bir guvenlik testi gegelekrilmedir.

A TEHLIKE

Gerilim ileten parçarlc nedeniyele elektrk carpmasi tehlikesi!! Elektrk carpmasi sebebyile Žilm

Onarima bglamadan once cihazin elektrik sebeke baglantisini en az 60 saniye sureyle sikun.

DAIKKAT

Keskin koser!

Kesik yaralanmalari

Koruyucu eldiven kullanilmaldir.

Ön kopul:

Cihazin fisi qekilir.
Kapi污染防治
Sogutucu bolum raflan qikartilmistir.

4.16.1 LED yan cubuk isigin cikartilmasi

1. Emme kabini LED yan cubuk isigin ut cebirlik kismina yapistrin.

Onarim

1. Emme kabini LED yan cubuk isigi ile birlikte tandürme hareketi uygulayarak one粮油cekin.

1. LED yan cubuk isigin in elektrik baglantisini ayirin.

LED yan cubuk isigikarilmistir.

4.16.2 LED yan qubuk iginin takilmasi

1. LED yan cubuk isiginin elektrik baglantisini kurun.
2. LED yan cubuk iigini, bolme panelinde yerine sabitleyin (kancalar yerine oturur).
   LED yan cubuk isigin taklimsitr.

Onarim

4.17 LED spot ɪsɪgɪn degɪstirilmesi

Özel yardımcyar ekipman:

Special tool [00342180]
Duz tornavida Biçak 2,4 mm x 0,4 mm x 60 mm

[00341820] numaril kit icinde

Cihazinizda bakim gerektirmeyen bir LED isik bulunmaktadir.

Bu işkılar sadece musteri hizmetlere vya yetkili tekniysenler tarafindan degişirilebilir!

TEHLIKE

Gerilim lreten parçalar nedeniyle elektrik carpmasi tehlikesi!!

Onarimin duzgün yapilmaması nedeniyle elektrik carpması sonucu

hayati tehlike

Elektrikl parcalarin onarim kalifiye bir elektrik uzmani tarafindan
gereklestilmelidir
Onarim sonrasinda VDE 0701 veya ulkeye ozel duzenlemeler
uyarinca bir guyenlik testi gerecklestirilmidir.

TEHLIKE

Gerill m lleten parcalar nedeniyle elektrik carpmasi tehlikes!!

Elektrik carpmasi sebebyle olum

Onarima baslamadan once cihazin elektrik sebeke baglantisin en
az 60 saniye sureyle dokun.

DIKKAT

Keskin koseiler!
Kesik yaralanmaları
Koruyucu eldiven kullanilmaldir.

Onkopul:

Cihazin fisi kekilir.
Kapi acik
Sogutucu bolun raflan cikartilmistr.

4.17.1 LED spot isigin cikartilmasi

1. LED yan isik kapagini cikartin.

1. LED spot iigi kapaiginice dogrgekin ve aynianda one dogrituin.

Onarim

1. LED spot 1ik modulun ayirin.

1. LED spot isigin elektrik baglantisin ayirin.

LED spot isigi qikartilmisir.

4.17.2 LED spot isigin takilmasi

Ters sira ile monte edin.

Onarim

4.18 LED guç kaynagi modülünü degiistirme

Özel yardımcyar ekipman:

Torx Bit TX20 6,3 mm (1/4") [00340865]
Duz tornavida Bicak 2.4 mm x 0.4 mm x 60 mm.
[00341820] numarali kit icinde

Kap min. 200 ml kapasite

Buzdolabinda Kamera (CIF) bulunan cihaz modelleri ini geerlidir.

Elektronik modeller sadee musteri hizmetleri veya yetkili teknisyenler tarafindan degistirilebilir!

TEHLIKE

Gerilim lreten parçalar nedeniyle elektrik carpmasi tehlikesi!!

Onarimin dizgün yapilmaması nedeniyle elektrik carpması sonucu havatı tehlike

Elektrik parallegaran onarimi kalifiye bir elektrik uzmani tarafindan geçelektriltilmelidir.
Onarim sonrasinda VDE 007e vya ükeye özel duzenlemeler uyanirba bir güvenilık testi陉次会议。

TEHLIKE

Gerilim litem parcalar nedeniyelelektricarpmasi tehlikesi!! Elektrik carpmasi sebevile ülm
Onarima baglamadan once cihazin elektrik便秘ke baglantisini en az 60 saniye sureyle dokun.

DIKKAT

Keskin koser!
Kesik varalanmaları
Koruyucu eldiven kullanilmalidir.

Ön kopul:

Cihazin fisi kekilir.
Cihazlarin arka tarafina erisilebilir.

4.18.1 LED guç kaynagi modulünü cikarma

1.

DIKKAT!

Hasar risk!

Kompresörun elektronik akamsina ve baglantilarna dokülen buz Şöme suyu, cihaz elektronijine zarar verebiril.

Tahyile hortumunn qikarilmasiri sarsinda buto czome suyunan elektronik bleseniler uzerine dokulmedigjden emin olun.

1. Tahliye hortumunu su tahiye cikisindan (1) ayirin.
2. Buzçozymesuyunukabiniginedokun
3. Tahliye hortumunu su buharlaşirma tepsisinden (2) ayirin.

Onarim

2. Vidayi dokun.

Kompresor baslatma kapasitoru ve LED guc kaynagimodulukutusu serbest brakiril.

3. lki kancayi czun.

Kompresor baslatma kapasitor ve LED guc kaynagi modulu kutusu kapan serbest birakilir.

4. Dört kancayi gezün.

LED guc kaynagimodulu serbestbirakllr.

5. LED guc kaynagi modulu elektrik baglantilarini (1) ve (2) ayirin.

LEDguckaynagmodulücikartilmistr.

Onarim

4.18.2 LED guc kaynagi modulunu takma
Ters sira ile monte edin.
