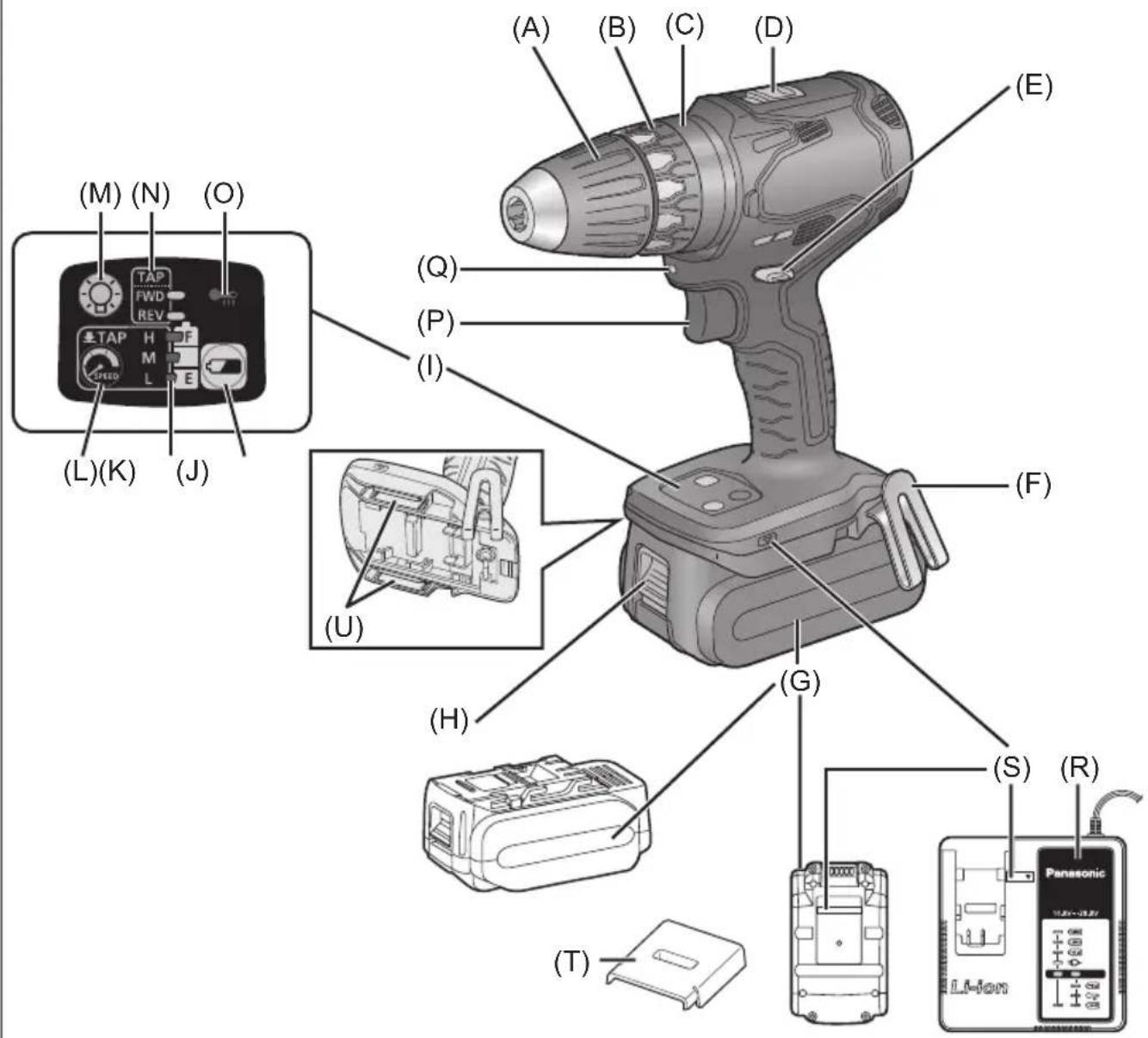

MEGJEGYZÉS: Nem minden akkumulátoregységen látható pozíciójelölés (S).

Akkumulátoregység kioldógombja

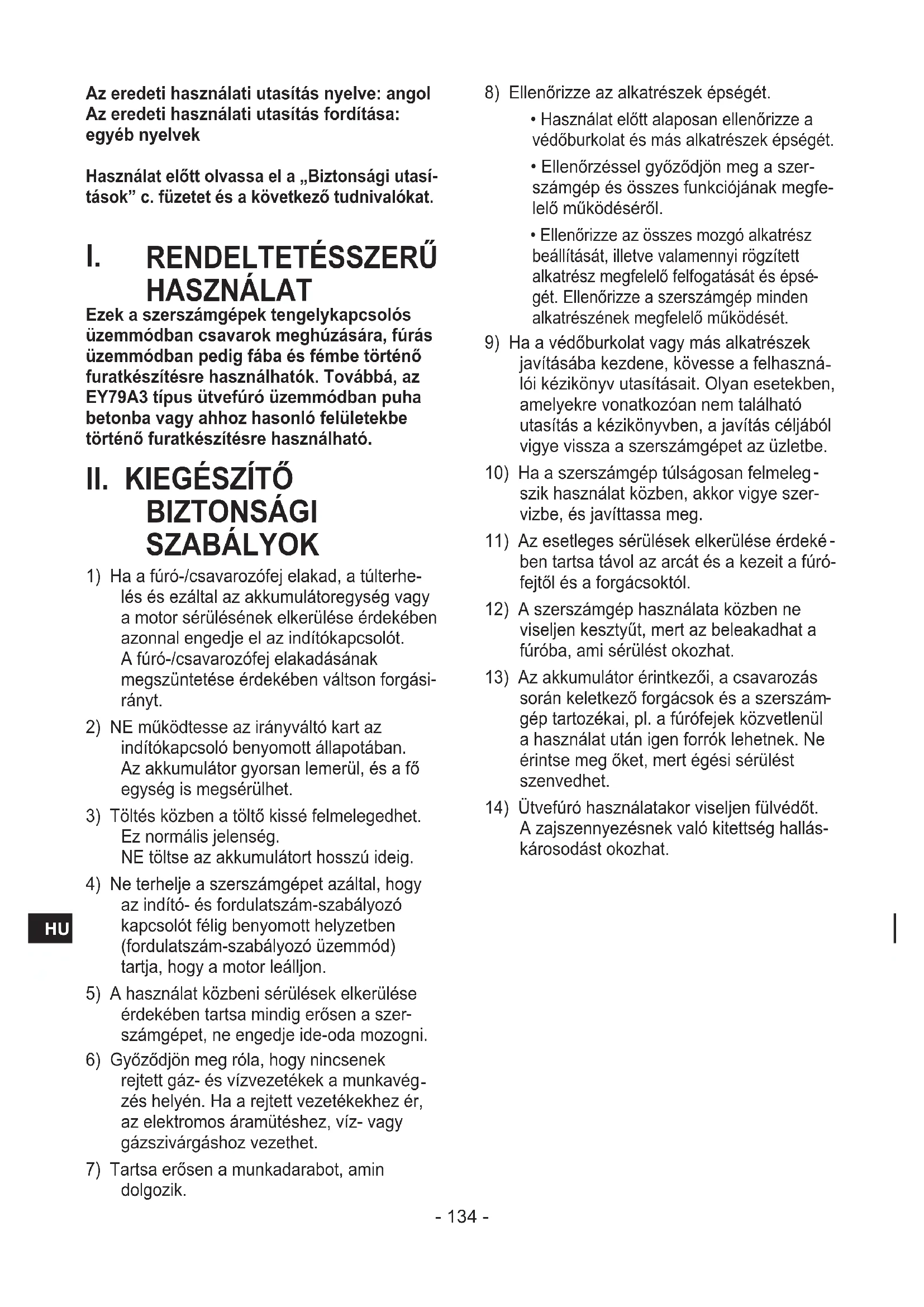

Az eredeti használati utasítás nyelve: angol Az eredeti használati utasítás fordítása: egyéb nyelvek

Használat előtt olvassa el a „Biztonsági utasítások” c. füzetet és a következő tudnivalókat.

I. RENDELTETÉSSZERÜ HASZNÁLAT

Ezek a szerszámgépek tengelykapcsolós üzemmódban csavarok meghúzására, fúrás üzemmódban pedig fába és fémbe történő furatkészítésre használhatók. Továbbá, az EY79A3 típus ütvefúró üzemmódban puha betonba vagy ahhoz hasonló felületekbe történő furatkészítésre használható.

II. KIEGÉSZÍTŐ BIZTONSÁGI SZABÁLYOK

1) Ha a fúró-/csavarozófej elakad, a túlterhelés és ezáltal az akkumulátoregység vagy a motor sérülésének elkerülése érdekében azonnal engedje el az indítókapcsolót. A fúró-/csavarozófej elakadásának megszüntetése érdekében váltson forgásirányt.
2) NE működtesse az irányváltó kart az indítókapcsoló benyomott állapotában. Az akkumulátor gyorsan lemerül, és a fő egység is megsérülhet.
3) Töltés közben a töltő kissé felmelegedhet. Ez normális jelenség. NE töltse az akkumulátort hosszú ideig.
4) Ne terhelje a szerszámgépet azáltal, hogy az indító- és fordulatszám-szabályozó kapcsolót félig benyomott helyzetben (fordulatszám-szabályozó üzemmód) tartja, hogy a motor leálljon.
5) A használat közbeni sérülések elkerülése érdekében tartsa mindig erősen a szerszámgépet, ne engedje ide-oda mozogni.
6) Győződjön meg róla, hogy nincsenek rejtett gáz- és vízvezetékek a munkavégzés helyén. Ha a rejtett vezetékekhez ér, az elektromos áramütéshez, víz- vagy gázszivárgáshoz vezethet.
7) Tartsa erősen a munkadarabot, amin dolgozik.

8) Ellenőrizze az alkatrészek épségét.

• Használat előtt alaposan ellenőrizze a védőburkolat és más alkatrészek épsegét.
• Ellenőrzéssel győződjön meg a szerszámgép és összes funkciójának megfelelő működéséről.

- Ellenőrizze az összes mozgó alkatrész beállítását, illetve valamennyi rögzített alkatrész megfelelő felfogatását és épségét. Ellenőrizze a szerszámgép minden alkatrészének megfelelő működését.

9) Ha a védőburkolat vagy más alkatrészek javításába kezdene, kövesse a felhasználói kézikönyv utasításait. Olyan esetekben, amelyekre vonatkozóan nem található utasítás a kézikönyvben, a javítás céljából vigye vissza a szerszámgépet az üzletbe.

10) Ha a szerszámgép túlságosan felmelegszik használat közben, akkor vigye szervizbe, és javíttassa meg.

11) Az esetleges sérülések elkerülése érdekében tartsa távol az arcát és a kezeit a fúrófejtől és a forgácsoktól.

12) A szerszámgép használata közben ne viseljen kesztyűt, mert az beleakadhat a fúróba, ami sérülést okozhat.

13) Az akkumulátor érintkezői, a csavarozás során keletkező forgácsok és a szerszám-gép tartozékai, pl. a fúrófejek közvetlenül a használat után igen forrók lehetnek. Ne érintse meg őket, mert égési sérülést szenvedhet.

14) Ütvefúró használatakor viseljen fülvédőt. A zajszennyezésnek való kitettség hallás-károsodást okozhat.

Szimbólum Jelentés
V	Volt
---	Egyenáram
n_0	Üresjárati fordulatszám
... min^-1	Percenkénti fordulat-vagy rezgésszám
Ah	Az akkumulátoregység elektromos kapacitása
	Csak forgás
[DZYW]	Forgás ütvefúrással
[STC8]	Használat előtt olvassa el a kezelési utasítást.
[TK03]	A szerszámgép csak zárt térben használható.

FIGYELMEZTETÉS

• Ehhez az újratölthető szerszámgéphez kizárólag a hozzá tervezett Panasonic akkumulátoregységek használhatók, más gyártmány használata tilos.
• A Panasonic semmilyen felelősséget sem vállal az újrahasznosított vagy nem eredeti akkumulátoregységek használatából eredő károkért vagy balesetekért.
• Az akkumulátoregységet ne dobja tüzbe, és ne tegye ki intenzív hőhatásnak.
• Ne engedje, hogy fémtárgyak érjenek az akkumulátoregység érintkezőihez.
• Ne szállítsa vagy tárolja az akkumulátó regységet szegekkel vagy hasonló fémtárgyakkal együtt.
• Ne töltse az akkumulátoregységet magas hőmérsékletű helyen, pl. tűzhöz közel vagy közvetlen napsugárzásnak kitéve. Ellenkező esetben az akkumulátor túlhevülhet, tüzet foghat vagy felrobbanhat.
• Miután eltávolította az akkumulátoregységet a szerszámgépről vagy a töltőről, mindig tegye vissza a fedelét. Ellenkező esetben az akku érintkezői rövidre záródhatnak, ami tűzveszélyt okoz.
• A tönkrement vagy sérült akkumulátoregy séget cserélje újra. A sérült akkumuláto-regység további használata höfejlődést, tüzet vagy az akkumulátor burkolatának megrepedését okozhatja.

FIGYELMEZTETÉS

- A szivárgás, túlhevülés, füstképződés, tűz és megrepedés megakadályozása érdekében tartsa be az itt olvasható utasításokat a cégünk által gyártott újratölthető szerszámgépek (szerszám fő része / akkumuláto-regység / töltő) kezelése során.

- Ne engedje, hogy forgács vagy por hulljon az akkumulátoregységre.

- Tárolás előtt távolítsa el a forgácsokat és a port az akkumulátoregységről, illessze a helyére a piros, műanyag „csatlakozófedelet”, és tárolja az akkumulátoregységet a fémtárgyaktól (csavaroktól, szegektől stb.) elkülönítve a szerszámos dobozban. A szerszámos dobozban lazán elhelyezett szerszámok okozta károkra nem vonatkozik a jótállás.

- Az újratölthető elektromos szerszámgépek kezelésekor tartsa be az alábbi tiltásokat. (Füstképződés, tüz és megrepedés veszélye áll fenn)

- Ne használja és ne hagyja öket esőnek vagy nedvességnek kitett helyeken

- Ne használja öket víz alatt

III. ÖSSZESZERELÉS

Fúró-/csavarozófej befogása vagy eltávolítása

MEGJEGYZÉS:

Vegye le az akkumulátoregységet a fö egységröl, vagy állítsa a kapcsolót középállásba (reteszelt helyzet).

Ez a fő egység kulcs nélküli fúrótokmánnyal van felszerelve.

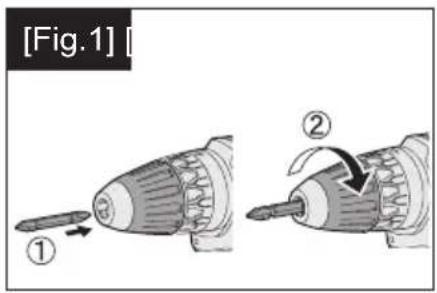

1. Csatlakoztatás

Helyezze be a fúró-/csavarozófejet, és a rögzítéshez fordítsa a reteszelőhüvelyt az óramutató járásával egyező irányba (elölről nézve), amíg már nem hallható kattogás. [Fig.1]

1. Eltávolítás

Fordítsa a reteszelőhüvelyt az óramutató járásával ellenkező irányba (elölröl nézve), majd távolítsa el a fúró-/csavarozófejet. [Fig.2]

MEGJEGYZÉS:

Ha a fúró-/csavarozófej túlságosan lazán ül a tokmányban, akkor rögzítse a fúró-csavarozó gépet, és a reteszelőhüvelyt elfordítva nyissa szét a tokmány pofáit, majd csavarhúzóval az óramutató járásával ellenkező irányba (elölröl nézve) forgatva húzza meg a csavart (balmenetes csavar). [Fig.3]

Az akkumulátoregység csatlakoztatása és eltávolítása

MEGJEGYZÉS:

Amikor az akkumulátoregységet eltávolítják a fő egységről, a kezelőpanel lámpája röviden felvillanhat. Ez nem üzemzavart jelez.

1. Az akkumulátoregység rögzítése: [Fig.4] A megjelölt pontokat egymáshoz illesztve csatlakoztassa az akkumulátoregységet. Csúsztassa az akkumulátoregységet a helyére, amíg be nem reteszel.
2. Az akkumulátoregység eltávolítása: [Fig.4] Nyomja meg a gombot, és csúsztassa előre az akkumulátoregységet.

IV. KEZELÉS

FIGYELMEZTETÉS!

- Ne lélegezze be a fő egységből vagy az akkumulátoregységből kiáramló füstöt, mert káros lehet.

[Fő egység]

FIGYELEM

A szerszámgép tárolása vagy szállítása során állítsa az irányváltó kart középállásba (reteszelt helyzet).

MEGJEGYZÉS:

Vigyázzon, nehogy bármi hozzáérjen a szerszámgép indítókapcsolójához.

A kapcsoló és az irányváltó kar működése [Fig.5]

Állítsa a kart a jobbra vagy balra forgásnak megfelelő helyzetbe. Használat előtt ellenőrizze a kar helyzetét.

FIGYELEM:

Ha a szerszámgépet az indítókapcsoló meghúzásával működteti, akkor előfordulhat, hogy a fúró- vagy csavarozófej minimális késéssel kezd forogni. Ez nem üzemzavar jele.

FIGYELEM:

A sérülés megelőzése érdekében ne működtesse az irányváltó kart, amíg a fúró-/csavarozófej teljesen le nem állt.

A tengelykapcsoló nyomaték-beállítása

Állítsa a nyomatékot a tengelykapcsoló 18-féle beállításának egyikére, vagy a „”, “TCsak az EY79A3 típus esetén)” pozícióba.

FIGYELEM:

• A géppel való munkavégzés előtt állítsa a tengelykapcsolót erre a jelzésre ◀ [Fig.6].
• Ha a tengelykapcsoló karja tengelykapcsolós üzemmódban történt használat után nem állítható „fúrás” üzemmódba, akkor állítsa az 1-es pozícióba, és működtesse a tengelykapcsolót egy másodpercig.

Fordulatszám-választás

Válasszon a feladathoz megfelelő, alacsony vagy magas fordulatszámot. [Fig.7]

Minél jobban hátrahúzza a fordulatszám-sza-bályozós indítókapcsolót, annál nagyobb lesz a fordulatszám.

FIGYELEM:

• Használat előtt ellenőrizze a fordulat szám-választó kapcsolót.
• Ha üzem közben nyomatékra van szük ség, akkor használja a szerszámgépet alacsony fordulatszámon. (Ha nagymértékű terhelés esetén magas fordulatszá-mot használ az a motor túlterheléséhez és meghibásodásához vezethet.)
• Annak érdekében, hogy a szerszámgép felülete ne melegedjen fel túlságosan, ne használja a szerszámgépet folyamatos üzemben, két vagy több akkumulátoregység használatával. A szerszámgépnek a másik akkumulátoregységre történő átállás előtt lehülésre van szüksége.
• Győződjön meg róla, hogy a fő egység oldalán lévő szellőzőnyílások nincsenek eltömődve a gép üzemeltetése közben. A nyílások letakarása a készülék túlmelegedését és a motor károsodását okozhatja.
• NE eröltesse a készüléket (motort). Ez a készülék sérülését okozhatja.
• A gép üzemeltetése közben ne érintkez zen a szellőzőnyílásokból kiáramló levegővel, mivel az a nagy terhelés miatt felforrósodhat, és sérülést okozhat.

Fordulatszám-szabályozó funkció

A maximális fordulatszám beállítása.

1. Nyomja meg a fordulatszám-beállító gombot/menetfúró üzemmód gombot (L), majd válassza ki a sebességet! A fordulatszám beállítása először H (magas), majd M (közepes), utána L (alacsony), majd végül OFF (KI) (a lámpa nem világít) értékre változik.

2. A gomb kioldásához az OFF (KI) beállítást válassza.

Kijelzés	Alacsony fordulatszámú üzemmód
H Kb. 300 ford./perc
M Kb. 200 ford./perc
L Kb. 150 ford./perc
OFF Normal fordulatszám
	18 V kb. 530 ford./perc
	14,4 V kb. 430 ford./perc

Kijelzés Magas fordulatszámú üzemmód
H Kb. 1000 ford./perc
M Kb. 670 ford./perc
L Kb. 500 ford./perc
OFF Normal fordulatszám
	18 V kb. 1800 ford./perc
	14,4 V kb. 1450 ford./perc

• Alapbeállítás: OFF (KI)
• H (magas), M (közepes) és L (alacsony) beállításban a fordulatszám 14,4 V és 18 V esetén is ugyanaz.
• Magas fordulatszámú üzemmód választása esetén a fordulatszám beállítása a fenti táblázat szerint történik.

Menetfúró üzemmód

- Az előre/hátra irányváltó kar (E) helyzetétől függetlenül valahányszor megnyomja az indítókapcsolót a fúró váltani fog az „előre” és a „hátra” irányok között. Munka közben figyelje az „FWD” (előre) és a „REV” (hátra) jelzőfényeket. A jelzőfény az „előre” vagy „hátra” üzemmódnak megfelelően fog világítani.

MEGJEGYZÉS:

- Menetfúró üzemmód használata esetén a fúrószár megsérülhet, így a használat előtt állítsa a tengelykapcsolót az 1-es pozícióba!

- Munka közben, a munkafelület alakjától, típusától és egyéb tulajdonságatól függően a behajtóhegyek (fúrószárak) megcsúszhatnak azon.

A biztonságos és pontos munkavégzés érdekében, a munka megkezdése előtt, valamint a munka során ellenőrizze, hogy a behajtóhegy (fúrószár) biztonságosan bele van-e feszítve a kulcs nélküli fúrótokmányba.

Továbbá az imbusztengelyű hegyet (hexagonális fúrószár) nagy tartóerővel használja a pontosabb munkavégzés érdekében.

- A menetfúró üzemmód véget ér, ha körülbelül 5 percig nem történik munkavégzés, vagy azonnal, ha az akkumuláto-regységet eltávolítják.

Menetfúró üzemmód beállítások

1. Nyomja meg az intenzitást beállító gombot/menetfúró üzemmód gombot (L) 2 másodpercig vagy tovább!
   A menetfúró üzemmód jelzőfénye „FWD” (előre) világítani kezd.
2. Menetfúró üzemmódban nyomja meg az intenzitást beállító gombot/menetfúró üzemmód gombot (L) a forgási intenzitás megváltoztatásához! Az intenzitás ebben a sorrendben változik: L (gyenge), H (erős), M (közepes).

MEGJEGYZÉS:

• A menetfúró üzemmód megszakításához nyomja meg és tartsa nyomva az intenzitást beállító gombot/menetfúró üzemmód gombot (L) 2 másodpercig vagy tovább! A menetfúró üzemmód jelzőfénye kialszik.
• Menetfúró üzemmód közben a forgási intenzitás ugyanaz a 18 V DC és a 14,4 V DC motorok esetében.

LED-lámpa 3 üzemmóddal

Nyomja meg a világításkapcsoló gombot a világítás beállításának kiválasztásához.

Világít - Folyamatos

A mód kiválasztásához nyomja meg a világításkapcsoló gombot; a világítás az indítókapcsoló megnyomásával aktiválódik. Ezután a lámpa körülbelül 5 percig bekapcsolva marad, akkor is, ha a szerszámgép nincs használatban, viszont ennél hosszabb idő eltelte után az energiatakarékosság érdekében automatikusan kikapcsol.

Világít - Indítókapcsoló használatával

A világításkapcsoló gomb ismételt megnyomásával az üzemmód átvált, és a világítás csak az indítókapcsoló megnyomásával kapcsolható be.

Kikapcsolva

FIGYELEM:

Ne használja normál zseblámpa helyett, hiszen nem világít elég erősen.

FIGYELEM: NE NÉZZEN MEREVEN A FÉNYSUGÁRBA.

A kezelő- és beállítószervek jelen útmutatóban megadottaktól eltérő használata, illetve az itt leírt eljárások be nem tartása veszélyes sugárterhelést okozhat.

Akkumulátor töltésjelzője

Nyomja meg az akkumulátor töltésjelzőjének gombját.

MEGJEGYZÉS:

A töltésjelző a következő esetekben a gomb megnyomásakor nem javítja az akkumulátor töltésszintjét.

• A készülék ki van kapcsolva.
- Közvetlenül az akkumulátoregység csatlakoztatása után.
- A fő egységet vagy az akkumulátor töltésjelzőjének gombját kb. öt percig nem használták.
Az indítókapcsoló megnyomása után nyomja meg ismét az akkumulátor töltésjelzőjének gombját.

Jelzőfénysor Akkumulátor állapota		Telfesen feltöltve vagy magas töltöttségi szint
	3 lámpa világít
	2 lámpa világít	Kb. 60%-ig feltöltve
	Egy lámpa világít	Alacsony akku-mulátorszint- Hamarosan töltés szükséges
	3 lámpa villog	Lemerült- Azonnali töltés szükséges

Fúró-/csavarozófej-rögzítő funkció

1. Ha az indítókapcsoló nincs lenyomva, és a csavarozófej rögzítve van a helyén, a szerszámgép kézi csavarhúzóként is használható (22,6 N•m, 230 kgf•cm, 199 in•lbs nyomatékig).
2. Ez a funkció akkor hasznos, ha egy csavar meghúzásához nagyobb nyomatékra van szükség, mint amit a fúró-csavarozó (pozíció a tengelykapcsolón) leadni képes, továbbá csavarok meghúzásának ellenőrzésekor és nagyon szoros csavarok meglazításakor. [Fig.8]

Az övkampó áthelyezése a készülék másik oldalára [Fig.9]

Az övkampó a készülék mindkét oldalára felszerelhető.

FIGYELMEZTETÉS!

• A csavar erős meghúzásával biztosítsa az övkampó megfelelő rögzítését a fő egységhez.
• Rendszeresen ellenőrizze a csavar meghúzását. Ha lazának találja, húzza meg erősen.
• Ha a készüléket az övkampó tartja, akkor kerülje az ugró mozdulatokat és a futást.

FIGYELMEZTETÉS!

- Ha a készüléket övkampóval a derékszíjára akasztja, akkor ne legyen fúró-/csavarozófej a tokmányban. Az éles tárgyak, pl. fúrófejek sérülést vagy balesetet okozhatnak.

Hogyan kell a tartalék fej tárolót használni

1. Tegye el a tartalék fejeket.

1 Távolítsa el az akkumulátoregységet.
2 Nyomja be teljesen a tartalék fej tárolóba úgy, ahogy az a [Fig.10] ábrán látható.

1. Távolítsa el a tartalék fejet a tárolóból. [Fig.11]

1 Távolítsa el az akkumulátoregységet.
2 Húzza kifelé a fej végét a tartalék fej hátsó oldalán, majd vegye ki a fejet.

Figyelmeztető funkciók

(1) Túlmelegedésre vonatkozó figyelmeztetés

Kikapcsolva (normál üzem)

Világít: Villog: Túlmelegedés Túlmelegedés (motor) (akkumulátor)

Azt jelzi, hogy a működés a motor vagy az akkumulátor túlmelegedése miatt leállt.

• Ha bekapcsol a túlmelegedés elleni védelmi funkció, akkor hagyja alaposan (legalább 30 percig) lehülni a szerszámgépet. A szerszámgép akkor áll készen a használatra, ha a túlmelegedésre figyelmeztető lámpa kialudt.
• Ne használja a szerszámgépet olyan módon, ami a túlmelegedés ellen védő funkció ismételt bekapcsolását okozza.
• Az EY9L42 teljesítménye a munkakörülmények és más tényezők miatt 10°C vagy annál alacsonyabb hőmérsékleten jelentősen romlik.

(2) Feszültségcsökkenésre vonatkozó figyelmeztetés

Három lámpa villog.

Ha a motor a szerszámgép hirtelen megterhelése miatt megszorul, akkor működésbe léphet a túlzott kisülés elleni védelem érzékelője,

és villogni kezdhet az akkumulátor alacsony töltésszintjére figyelmeztető lámpa. A lámpa akkor hagyja abba a villogást, miután megszüntette a motor megszorulását kiváltó okot, és ki-, majd újból bekapcsolta az indító-kapcsolót.

[Akkumulátoregység]

Az akkumulátoregység megfelelő használatával kapcsolatos tudnivalók [Fig.12]

• Az optimális élettartam érdekében a lítium-ion akkumulátoregységet használat után feltöltetlen állapotban kell tárolni.
• Az akkumulátoregység használatakor ügyel jen a munkahely jó szellőzésére.

Tudnivalók a biztonságos használat érdekében

• Ha az akkumulátoregység nem elég szorosan csatlakozik a kapcsoló bekapcsolt állapotában, akkor a túlmelegedésre figyelmeztető lámpa és az akkumulátor alacsony töltésszintjére figyelmeztető lámpa villogással jelzi, hogy a szerszámgép nem használható biztonságosan, és a fő egység nem fog normálisan forogni. Az akkumulátoregységet a piros vagy a sárga címke eltűnéséig tolja be a szerszámgép fő egységébe.
• A Panasonic tölthető szerszámokhoz csak újratölthető akkumulátorokat használjon. Ne használjon módosított akkumulátorokat (és olyan akkumulátorokat sem, amelyeket szétszereltek és egyes cellákat kicseréltek).
• Ne használjon tönkrement akkumulátorokat. Hőfejlődés, gyulladás és robbanás veszélye áll fenn.
• Ha az akkumulátorból szivárog a folyadék, akkor ne használja tovább, nyílt lángtól tartsa távol és azonnal vigye vissza az üzletbe.
• Az akkumulátort úgy helyezze be, hogy a sárga és a piros címke már ne látszódjon, és ellenőrizze, hogy a ne essen ki a helyéről.

- Ezek elmulasztása felforrósodást eredményezhet.

- A lítium-ion akkumulátorok felhasználási hőmérséklet-tartománya 0 és 40 fok között van.

- A nulla fok alá hült akkumulátorok használata – például északi vidékeken – az eszköz rendellenes működését eredményezheti. Ilyen esetben használat előtt hagyja az akkumulátort legalább 10 fokos helyen legalább egy órára, majd akkor használja az eszközt, ha az akkumulátor felmelegedett.

[Akkumulátortöltő]

Töltés

FIGYELEM:

1) Ha az akkumulátoregység hőmérséklete kb. -10 °C alá esik, akkor a töltés az akku károsodásának megelőzése érdekében automatikusan leáll.

2) A környezeti hőmérséklet-tartomány 0 °C és 40 °C közé esik. Ha az akkumulátoregységet úgy használ-ják, hogy az akkumulátor hőmérséklete 0 °C alatt van, akkor előfordulhat, hogy a szerszámgép nem működik megfelelően.

3) A töltöt 0 °C és 40 °C közötti hömérsékle - ten használja, és az akkumulátort annak saját hömérsékletéhez hasonló hömérsék- leten töltse. (Ne legyen 15 °C-nál nagyobb különbség az akkumulátor és a töltés helyének hömérséklete között.)

4) Hideg (0 °C alatti hömérsékletű) akkumulátoregység meleg helyen történő töltésekor tegye az akkumulátoregységet az érintett helyre, és várjon több mint egy órát, amíg felmelegszik a környezet hömérsékletére.

5) Ha egymás után kettőnél több akkumulátoregységet tölt, akkor hütse le a töltöt.

6) Soha ne dugja ujjait az érintkezőnyílásba; ne is ezeknél fogja meg a töltőt.

7) Válassza le a töltöt a hálózatról, ha nem használja.

8) A töltöt 0 és 40 fok közötti hőmérsékleten tárolja, és az akkumulátort a tárolási hőmérséklethez közeli hőmérsékleten töltse.

- Ha az akkumulátort 0 fok alatti hömérsékleten tölti, akkor a teljes töltés a normál kapacitásnak csak mintegy az 50 %-át adja. A töltést legalább 1 óra elteltével, az előírt hömérsékleten kezdje meg.

9) Rosszul szellőző helyen ne végezzen töltést.

MEGJEGYZÉS:

Az akkumulátoregység a vásárláskor nincs teljesen feltöltve. Használat előtt feltétlenül töltse fel az akkumulátort.

A töltés módja

1. Csatlakoztassa a töltöt a hálózati aljzathoz.

MEGJEGYZÉS:

Előfordulhat, hogy a hálózati aljzathoz történő csatlakoztatáskor szikrák keletkeznek, de ez a biztonság szempontjából nem probléma.

1. Illessze az akkumulátoregységet határozottan a töltőbe.

1 Állítsa egymáshoz a pozíciójelöléseket, és helyezze az akkumulátort a töltő dokkolójára.

MEGJEGYZÉS:

Nem minden akkumulátoregységen látható pozíciójelölés (S) (a 2. oldalon).

2 Csúsztassa előre a nyíl irányába.

[Fig.13 →]

1. Töltés közben a töltésjelző lámpa világít. A töltés befejezésekor egy beépített elektronikus kapcsoló automatikusan működésbe lép a túltöltés megakadályozása érdekében.

- A töltés nem indul el, ha az akkumulátó regység meleg (pl. közvetlenül intenzív használat után). Az akku lehüléséig a készenléti üzemmódot jelző narancsszínű lámpa villog. Ezt követően a töltés automatikusan megkezdődik

1. A töltésjelző lámpa (zöld) lassú villogással jelzi, ha az akkumulátor elérte a kb. 80%-os töltöttséget.

2. A töltés befejeződésekor a zöld töltésjelző lámpa kikapcsol.

3. Ha az akkumulátoregység hőmérséklete 0 °C vagy alacsonyabb, akkor a teljes feltöltéshez a szokásosnál több időre van szükség. Az akku még teljesen feltöltött állapotban is csak egy normal üzemi hőmérsékleten működő, teljesen feltöltött akkumulátor teljesítményének kb. 50%-át nyújtja.

4. Ha nem alszik ki a (zöld) töltésjelző lámpa, akkor forduljon hivatalos márkakereskedőhöz.

5. Ha egy teljesen feltöltött akkumulátoregységet visszahelyeznek a töltőbe, akkor a töltésjelző lámpa világítani kezd. Néhány perc múlva a zöld töltésjelző lámpa kikapcsol.

6. Az akkumulátoregység eltávolítása közben tartsa felfelé az egység kioldógombját.

[Fig.13]

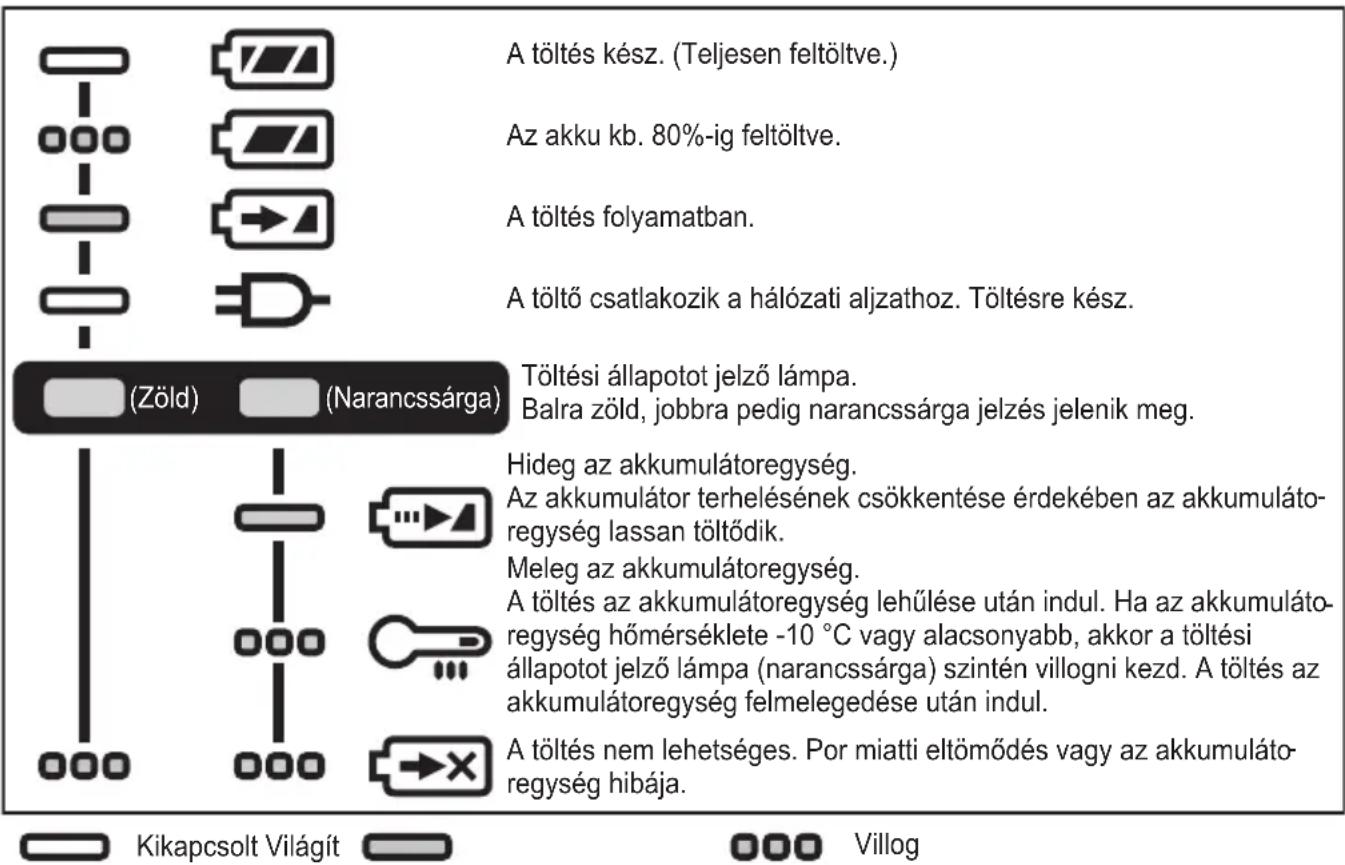

FÉNYJELZÉSEK

A töltés kész. (Teljesen feltöltve.) Az akku kb. 80%-ig feltöltve. A töltés folyamatban. A töltő csatlakozik a hálózati aljzathoz. Töltésre kész. Töltési állapotot jelző lámpa. Balra zöld, jobbra pedig narancssárga jelzés jelenik meg. Hideg az akkumulátoregység. Az akkumulátor terhelésének csökkentése érdekében az akkumuláto- regység lassan töltődik. Meleg az akkumulátoregység. A töltés az akkumulátoregység lehülése után indul. Ha az akkumuláto- regység hőmérséklete -10 °C vagy alacsonyabb, akkor a töltési állapotot jelző lámpa (narancssárga) szintén villogni kezd. A töltés az akkumulátoregység felmelegedése után indul. A töltés nem lehetséges. Por miatti eltömődés vagy az akkumuláto- regység hibája. Kikapcsolt Világít Villog

Az akkumulátor újrahasznosítása

FIGYELEM:

A környezet védelme és az anyagok újrahasznosítása érdekében az akkut feltétlenül hivatalosan kijelölt helyen ártalmatlanítsa, amennyiben van ilyen az országában.

Ezek a szimbólumok az elektromos és elektronikus berendezések hulladékainak, valamint a hulladék akkumulátorok külön történő gyűjtését jelölik.

További információk a Használati utasítás teljes verziójában találhatóak.

- A készülék letörlésére csak száraz, puha kendőt használjon.

Ne használjon a tisztításhoz nedves ruhát, hígítót, benzint, vagy más illékony oldószert.

- Ha a szerszámgép vagy az akkumulátoregység belsejét víz éri, mielőbb öntse ki azt, és hagyja megszáradni az érintett részeket. Gondosan távolítsa el a szerszámgép belsejében összegyült port és vasreszeléket. Ha a szerszámgép használata közben bármilyen problémát tapasztal, kérje szerviz segítségét.

VI. TARTOZÉKOK

- Csak a gép tokmányához megfelelő méretű fúró-/csavarozófejet használjon.

VII. FÜGGELÉK

JAVASOLT MAXIMÁLIS KAPACITÁSOK

Típusszám EY74A3 EY79A3
Motorfeszültség 14,4 V DC 18 V DC 1		4,4 V DC 18 V DC
Csavarbehajtás Gépi csavar M5
		Facsavar Φ 6,8 mm Φ 8 mm Φ 6	8 mm Φ 8 mm
Fúrás Önmetsző csavar Φ 6 mm
		Fához	Φ 35 mm	Φ 38 mm	Φ 35 mm
		Fémhez	Φ 13 mm
		Falazathoz	—		Φ 13 mm

GARANCIÁRA VONATKOZÓ KIEGÉSZÍTÉS

Tartós (pl. gyári szerelőszalag melletti) használat okozta meghibásodásokra és károkra a garancia nem vonatkozik.

VIII. MÜSZAKI ADATOK

MEGJEGYZÉS: A tömegadatok feltüntetése

1 kg és afelett: 0,05 kg-os lépésekben.
1 kg alatt: 0,01 kg-os lépésekben.

FÖ EGYSÉG

Típusszám		EY74A3
Motorfeszültség		14,4 V DC	18 V DC
Üresjárati fordu-latszám	Alacsony	20 – 430 ford./perc	20 – 530 ford./perc
	Magas	70 – 1450 ford./perc	70 – 1800 ford./perc
Tokmány befogadóképessége		1,5 mm – 13 mm
Tengelykapcsoló nyomatéka		Kb. 0,5 N•m – 4,4 N•m
Teljes hossz		189 mm
Tömeg	EY9L45	1,85 kg	—
	EY9L47	1,65 kg	—
Akkumulátoregy-séggel:	EY9L51	—	2,00 kg
	EY9L52	—	1,75 kg
	EY9L53	—	1,75 kg
	EY9L54	—	2,00 kg
Zaj, vibráció		Lásd a mellékelt lapot
Típusszám EY79A3
Motorfeszültség 14,4 V DC 18 V DC
Üresjárati fordulatszám	Alacsony 20 – 430 ford./perc 20 – 530 ford./perc
	Magas 70 – 1450 ford./perc 70 – 1800 ford./perc
Tokmány befogadóképessége Φ 1,5 mm – Φ 13 mm
Tengelykapcsoló nyomatéka Kb. 1,0 N•m – 4,4 N•m
Percenkéntiütésszám	Alacsony 380 – 7700 ü / p 400 – 9500 ü / p
	Magas	1260 – 26000 ü / p	1260 – 32300 ü / p
Teljes hossz 192 mm
Tömeg	EY9L45 1,90 kg —
	EY9L47 1,70 kg —
Akkumulátoregy-séggel:	EY9L51 — 2,05 kg
	EY9L52 — 1,80 kg
	EY9L53 — 1,85 kg
	EY9L54 — 2,05 kg
Zaj, vibráció		Lásd a mellékelt lapot

HU
