Márka	Wamsler
Modell	Myro (Typ 113 80)
Terméktípus	Fatüzelésű kályha
Névleges teljesítmény	8 kW
Megengedett tüzelőanyagok	Hasábfa (max. 25 cm hossz) és barnaszén brikett
Fa nedvességtartalma	20% alatt
Méretek (Sz x Mé x Ma)	508 x 450 x 1244 mm (Art. W20001138010)
Nettó tömeg	135 kg (Art. W20001138010)
Csatlakozó átmérő	150 mm
Átlagos füsthőmérséklet	316 °C (fa) / 369 °C (barnaszén)
Minimális huzat	12 Pa
Hatásfok	80,9% (fa) / 80,3% (barnaszén)
Biztonsági távolság (elöl)	80 cm (40 cm védelemmel)
Biztonsági távolság (oldalt/hátul)	20 cm
Padlóvédelem	Éghetetlen anyag elöl 50 cm, oldalt 30 cm
Égési levegő	Külső levegő bevezetés kötelező (min. 50 cm² szabad keresztmetszet)
Kémény tisztítása	Évente legalább 2 alkalommal kéményseprés
Fogyó alkatrészek	Vermikulit lapok (6 hónap garancia)
Burkolat anyaga	Talkkő (természetes, árnyalati eltérések lehetségesek)
Szabványok	EN 13240, DTU 24.1

Gyakran ismételt kérdések - Myro Wamsler

Milyen tüzelőanyagot használjak a Myro kályhában?

Csak természetes hasábfát (max. 25 cm hossz) vagy barnaszén brikettet használjon. A fa nedvességtartalma legyen 20% alatti az optimális hatásfok és a kevesebb károsanyag-kibocsátás érdekében. Soha ne használjon hulladékot, kezelt fát, kartont vagy gyúlékony folyadékokat.

Hogyan gyújtsak be helyesen a kályhába?

Nyissa ki az ajtót és az elsődleges levegőbevezetést. Helyezzen el papírt vagy gyújtóst, apró fát, majd nagyobb hasábokat. Gyújtsa meg és csukja be az ajtót. Ne használjon gyúlékony folyadékokat. Első begyújtáskor egy órán át kis tüzet rakjon, majd fokozatosan növelje.

Miért érezhető szag az első használatkor?

Ez normális: a festék megszilárdul és az olajmaradványok elpárolognak. Jól szellőztesse ki a helyiséget, és először néhány órán át minimális teljesítményen fűtsön, majd maximális teljesítményen.

Hogyan tisztítsam a kályha üvegét?

Használjon speciális fatüzelésű kályha üvegtisztítót. Csak a belső oldalt tisztítsa. A szennyeződés elkerülése érdekében használjon száraz fát, apró hasábokat, és kerülje a nedves fa vagy karton égetését.

Milyen biztonsági távolságokat kell betartani?

A kályha előtt tartson legalább 80 cm távolságot éghető anyagoktól (40 cm védelemmel). Oldalt és hátul a távolság 20 cm. A tűztér előtti padlót elöl 50 cm, oldalt 30 cm szélességben éghetetlen anyaggal kell védeni.

Hogyan karbantartsam a kályhát és a kéményt?

Rendszeresen ürítse a hamutartót (vigyázzon a forró parázsra). Tisztítsa meg a kályha belsejét hidegen, a lángterelő eltávolításával. Évente legalább kétszer kéményseprővel tisztíttassa meg a kéményt.

Mit tegyek kéménytűz esetén?

Zárja el a kályha összes nyílását és azonnal hívja a tűzoltókat. Ne próbálja eloltani a tüzet. Ezután szakemberrel ellenőriztesse a kéményt.

Mennyi a garancia a fogyó alkatrészekre?

A vermikulit lapokra 6 hónap gyártási hibákra vonatkozó garancia van. A talkkő természetes termék: a színváltozatok és az erek nem minősülnek hibának.

Használhatok nedves fát?

Nem, a fa nedvességtartalmának 20% alatt kell lennie. A nedves fa csökkenti a hatásfokot, növeli a károsanyag-kibocsátást és piszkítja az üveget. A hasított fát fedett helyen legalább 2 évig tárolja.

Hogyan állítsam be az elsődleges levegőt?

Használja a tüzelőanyag-választót és az elsődleges levegő beállítását a kályha hátulján. A pozíciók fel vannak tüntetve a készüléken: begyújtáskor teljesen nyissa ki; névleges teljesítményhez állítsa be a tüzelőanyag szerint (fa vagy barnaszén); eloltáskor teljesen zárja el.

HASZNÁLATI ÚTMUTATÓ Myro Wamsler

BEJELENTETT SZERVEZET ( Regisztrációs szám: 1417 )

Auftraggeber:

Wamsler SE

Megbízó:

3100 Salgótarján Rákóczi út 53-55.

Geprüfter Typ:

11380 - 11381 (Myro - Myra) (Raumheizer)

Vizsgált típus:

11380 - 11381 (Myro - Myra) (Helyiség fütő)

305/2011/EU rendelet V. Melléklet 3. rendszer b. pontja

és MSZ EN 13240:2001/A2:2004/AC:2007 szerinti vizsgálat

Minta beérkezésének kelte:

26.03.2015.

Vizsgálat végzésének ideje:

13.04.2015-24.04.2015.

Fachdirektorin:

Osztályvezető:

Gabriella Süvegesné Váradi

Produktspezialist:

Szakértő:

József Nagy

A műszaki dokumentációt archiváltuk

Véleszura o biztonségot

Tervanszen értéket

KERMI Department

Budapest.

Nr: R-657285-1

Date: 2015.07.15.

Seite 1/23

R-657295-1

Seite 3/23

Geprüfter Typ:

11380 - 11381 (Myro - Myra) (Raumheizer)

Vizsgáll típus:

11380 - 11381 (Myro - Myra) (Helyiség fúto)

Anforderung für Österreich nach 15a B-VG (auf 13% O₂)
Előírás az Ausztriai norma szerint (15a B-VG) (13% O₂-re vonatkoztatva)

Emissionen Emisszió	Grenzwert Határérték	Gemessen / Mért érték		Erfüllt megfelel	Brennstoffe Fütőanyag
		Nennwärmeleistung Névleges teljesítmény	Schwachlast Kis teljesítmény
CO-Gehalt CO-tartalom	≤1100 mg/MJ	549/ 473	743/ 904	ja/ igen	Scheitholz (oben)/ Braunkohlebriketts (unten) Hasábfa (felül) / Barnaszén brikett (atul)
NOx-Gehalt NOx-tartalom	≤150 ≤100 mg/MJ	63a/ 53a		ja/ igen
CnHm-Gehalt CnHm-tartalom	≤50 ≤80 mg/MJ	38a/ 47a	46a/ 64a	ja/ igen
Staubgehalt Portartalom	≤35 mg/MJ	23b/ 20b		ja/ igen
Wirkungsgrad Hatásfok	≥80 %	80,9/ 80,3	80,9/ 80,6	ja/ igen
Leistung Teljesirmény	kW	8,2/ 8,1	4,0/ 4,0	ja/ igen

^a Messbeginn 5 min. nach Brennstoffaufgabe / mérés kezdete az 5. perc után

mérés alatti beavatkozás a 15a B-VG szerint névleges teljesítménynél: nem

mérés alatti beavatkozás a 15a B-VG szerint kis teljesítménynél : igen

Anforderung für Deutschland 1.BlmSchV 2.Stufe.
Előirás Németországban az 1.BlmSchV 2. lépcső szerint.

Emissionen Emisszió	Grenzwert Határérték	Bezugssauerstoffgehalt Vonatkoztatási O_2 tart.	Gemessen Mért érték	Erfüllt megfelel	Brennstoffe Fütőanyag
CO-Gehalt CO-tartalom	≤1250 mg/Nm ^3	13%	855/686	ja/igen	Scheitholz (oben)/ Braunkohlebriketts (unten) Hasábfa (felül) / Barnaszén brikett (alul)
Staubgehalt Portartalom	≤40 mg/Nm ^3		36/33	ja/igen
Wirkungsgrad Hatásfok	≥73 %		80,9/80,3	ja/igen

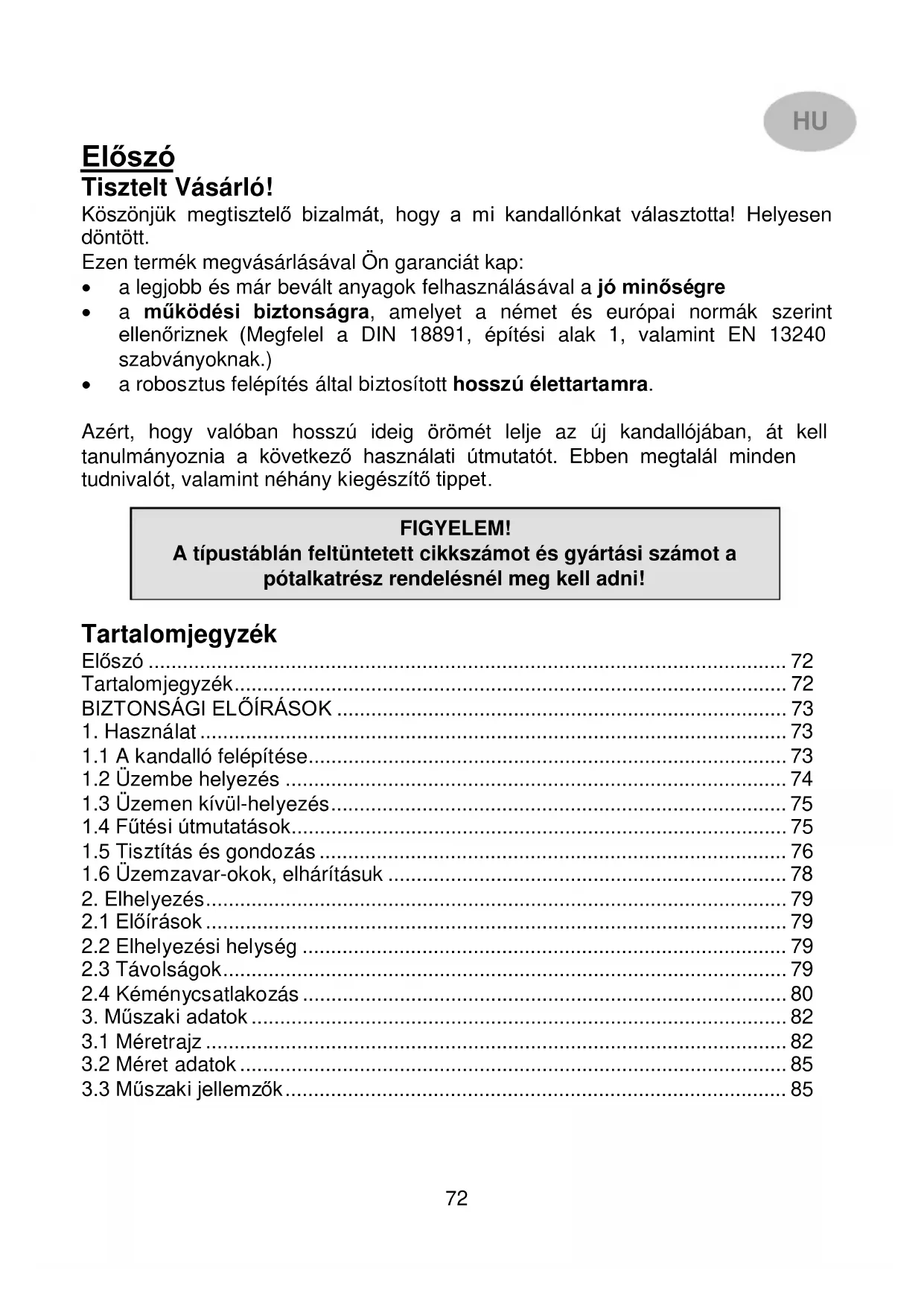

Foreword

Dear Customer!

Köszönjük megtisztelő bizalmát, hogy a mi kandallónkat választotta! Helyesen döntött.

Ezen termék megvásárlásával Ön garanciát kap:

• a legjobb és már bevált anyagok felhasználásával a jó minőségre
• a működési biztonságra, amelyet a német és európai normák szerint ellenőriznek (Megfelel a DIN 18891, építési alak 1, valamint EN 13240 szabványoknak.)
• a robosztus felépítés által biztosított hosszú élettartamra.

Azért, hogy valóban hosszú ideig örömét lelje az új kandallójában, át kell tanulmányoznia a következő használati útmutatót. Ebben megtalál minden tudnivalót, valamint néhány kiegészítő tippet.

FIGYELEM! A típustáblán feltüntetett cikkszámot és gyártási számot a pótalkatrész rendelésnél meg kell adni!

Tartalomjegyzék

Előszó 72

Tartalomjegyzék....72

BIZTONSÁGI ELŐÍRÁSOK 73

1. Használat 73

1.1 A kandalló felépítése....73

1.2 Üzembe helyezés 74

1.3 Üzemen kívül-helyezés....75

1.4 Fütési útmutatások....75

1.5 Tisztítás és gondozás 76

1.6 Üzemzavar-okok, elhárításuk 78

1. Elhelyezés....79

2.1 Előírások 79

2.2 Elhelyezési helység 79

2.3 Távolságok....79

2.4 Kéménycsatlakozás 80

1. Müszaki adatok 82

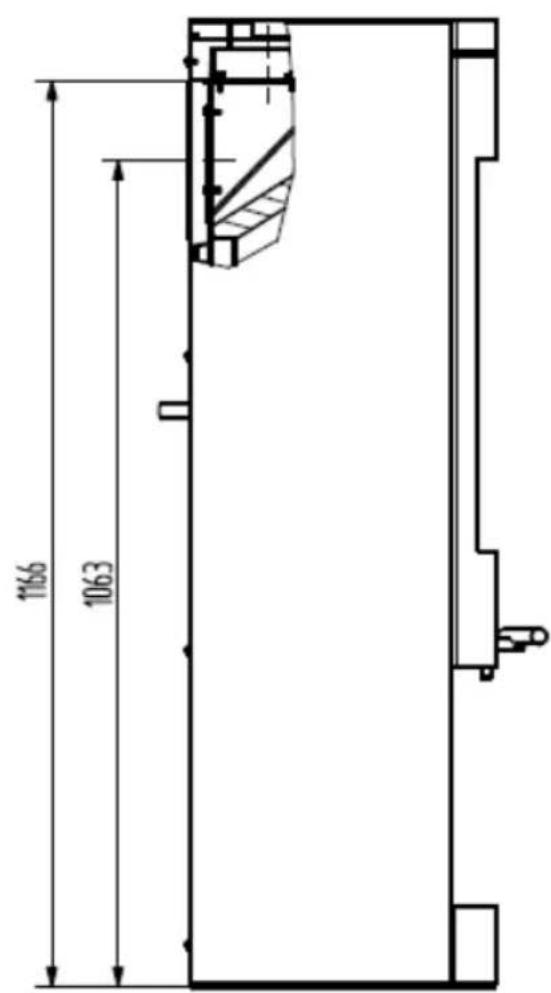

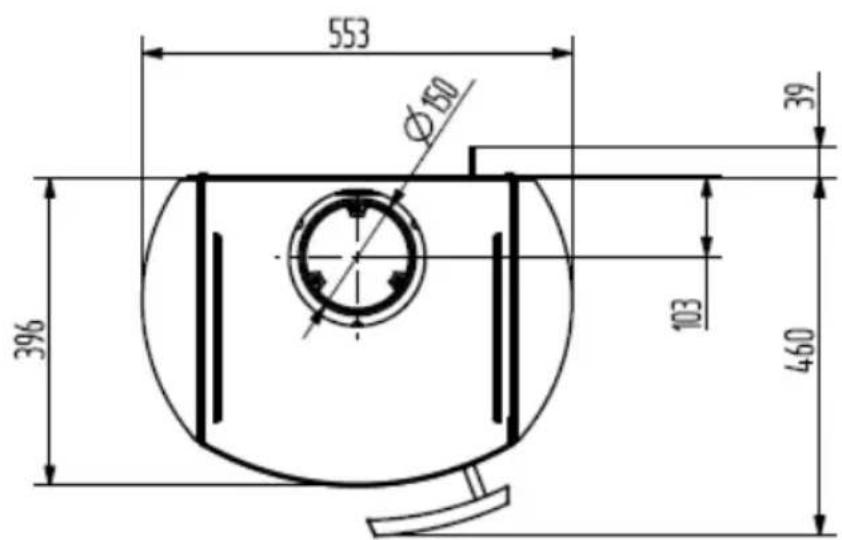

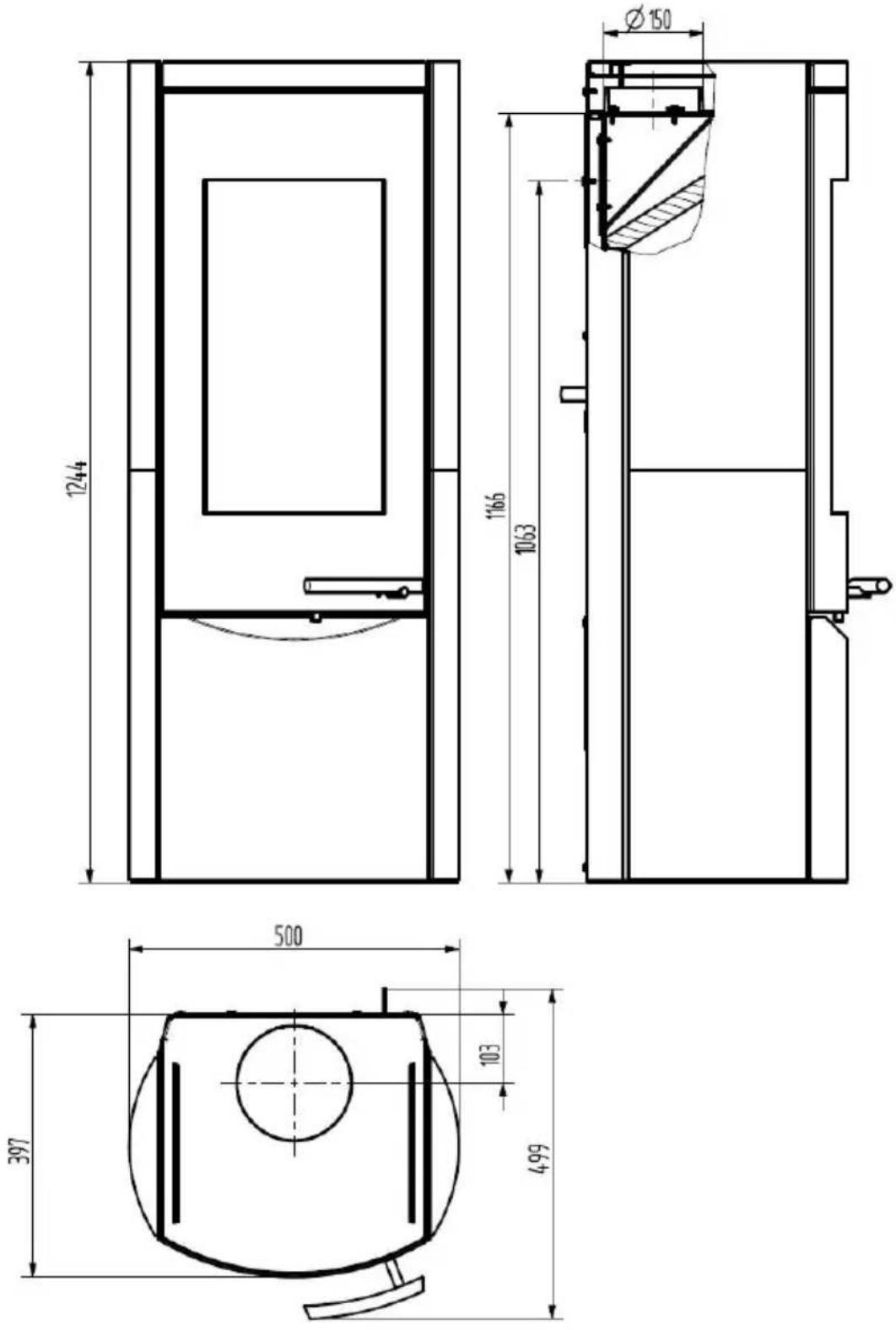

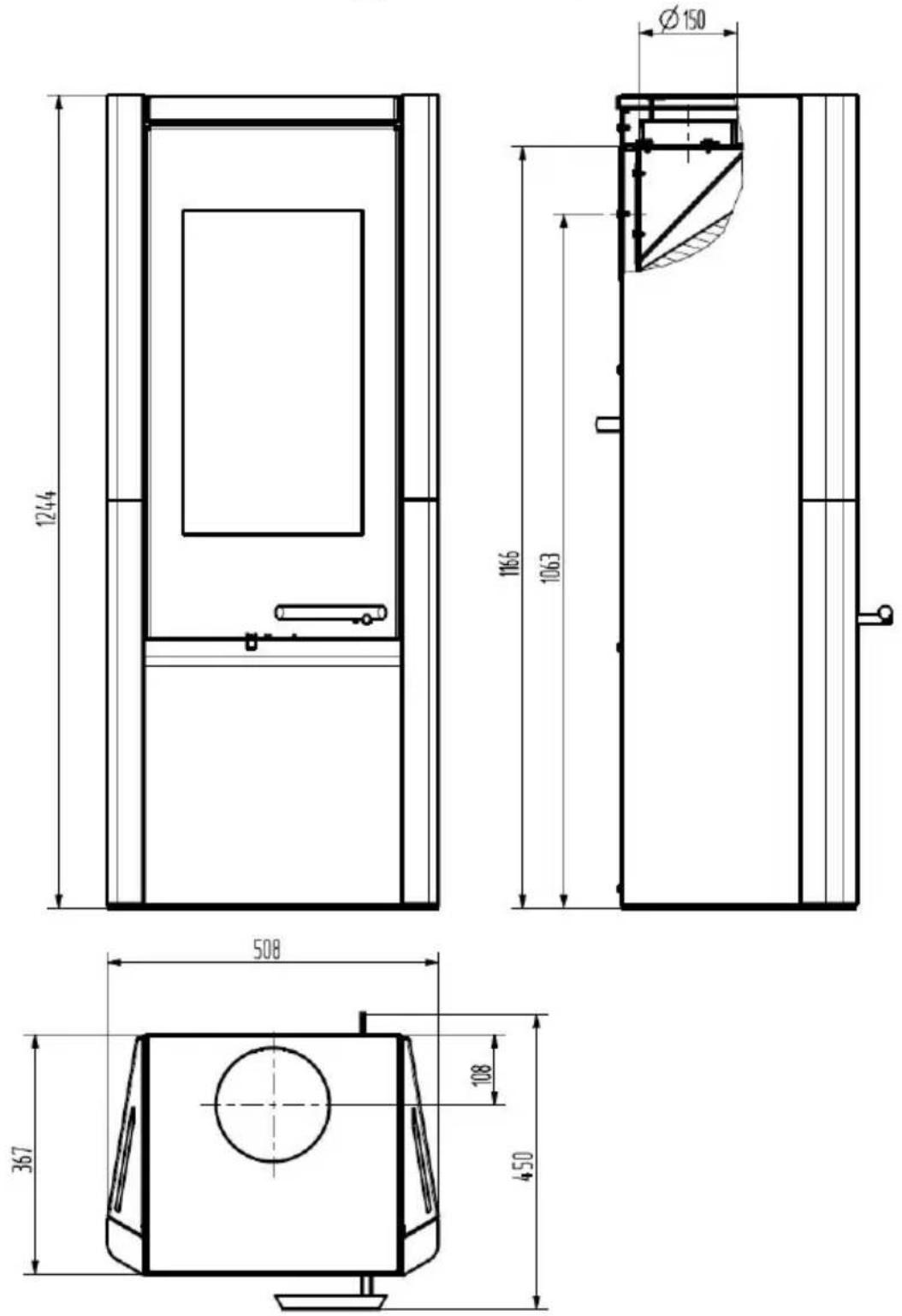

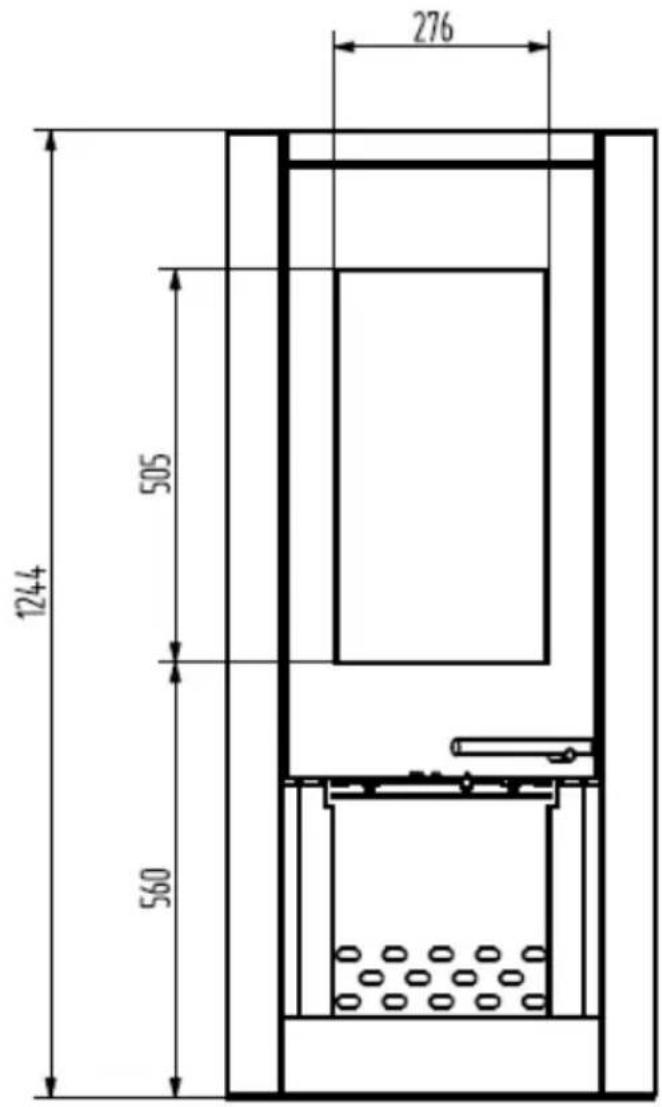

3.1 Méretrajz 82

3.2 Méret adatok 85

3.3 Műszaki jellemzők 85

BIZTONSÁGI ELŐÍRÁSOK

1. A készülékek a EN 13240 vagy a EN 12815 norma alapján bevizsgálásra kerültek (készülék típusát meghatározó tábla).

2. A beállításhoz és a kéménycsatlakoztatáshoz az adott ország tüzvédemi rendelkezéseit kell betartani. A készülék tökéletes működéséhez a kéménynek, amelyre a készüléket akarja csatlakoztatni, tökéletes állapotban kell lennie.

3. Az első üzembe helyezés és a kéménycsatlakoztatás előtt a használati útmutatót alaposan át kell olvasni, és az illetékes kéményseprötöl tájékoztatni kell.

4. Ajánlatos a készülék beállításakor tiszta pamutkesztyűt használni, hogy a később nehezen eltüntethető ujjlenyomatokat elkerüljük.

5. A levegő tisztán tartása és a készülék érdekében a használati útmutatóban megadott maximális tüzelőanyag-mennyiséget nem szabad túllépni és a készülék ajtaját zárva kell tartani, különben fennáll a túlfűtés veszélye, amely a készülék károsodásához vezethet. Az ilyen típusú károk esetén nem vállalunk garanciát.

6. A készülék ajtójának működés közben mindig zárva kell lenniük.

7. Engedélyezett tüzelőanyagok:

8. természetes faanyag (max. 25 cm hosszúságban)

9. esetlegesen barnaszén-brikett (ld. használati utasítás)

10. Ne használjon folyékony gyújtóanyagot. A tűz meggyújtásához speciális gyújtóanyagot, vagy száraz gyújtóst lehet használni.

11. Hulladék, széntörmelék, forgácslap maradékok, nedves és favédő szerrel kezelt fa, papír és karton vagy hasonlók égetése tilos.

12. Az első begyújtásnál füst és kellemetlen szagok képződhetnek. Feltétlenül gondoskodjon a helyiség megfelelő szellőzéséről (ablakok és ajtók nyitása), és legalább egy órán át a névleges hőteljesítményen fűtsön. Amennyiben az első fűtésnél nem éri el a maximális hőmérsékletet, úgy ezek a jelenségek később is felléphetnek.

13. A kezelési elemeket és a beállító egységeket a használati útmutatóban leírtaknak megfelelően kell beállítani. Amennyiben a készülék felforrósodott, a kezeléshez használja a segédeszközöket vagy védőkesztyűt.

14. A tüzelőajtó nyitásakor, vagy elégtelen kéményhuzat esetén füst keletkezhet. Feltétlenül ügyeljen arra, hogy a tüzelőajtót csak lassan szabad kinyitni, először csak résnyire, majd néhány másodperc múlva teljesen. Ezen kívül, ha további tüzelőanyagot akar a tűzre tenni, az ajtó kinyitása előtt már csak a parázságy lehet az égésterben, azaz nem szabad, hogy lángok legyenek láthatók.

15. Fűtő üzemmódban a felületek, a betekintő ablakok és a fogók nagyon felforrósodhatnak. Figyelmeztesse a gyermekeket ezekre a veszélyekre és a fűtés idejére tartsa őket távol a kandallótól.

16. Ügyeljen rá, hogy a hamuláda mindig ütközésig be legyen tolva, és különösen ügyeljen arra, hogy a forró hamut soha ne vegye ki (tüzveszély).
17. Az átmeneti időszakban a kéményhuzat csökkenhet, melynek következtében a termelődő gázok elszívása nem tökéletes. Ilyenkor a kandallót egy kisebb tüzelési mennyiséggel, lehetőleg faforgáccsal vagy száraz gyújtóssal kell megtölteni, ellenőrzés mellett beüzemelni, és ezzel a kéményhuzatot stabilizálni. A rostély legyen mindig tiszta.
18. Minden fütési szezon után érdemes a berendezést szakemberrel átnézetni. Szintén ajánlatos alaposan kitisztítani a távozó füstgázok útját és a csöveket is.
19. Ha javításokat vagy felújításokat kell végezni, kérjük időben, forduljon szakszervizhez, a pontos cikkszám és gyártási szám megadásával. Csak eredeti Wamsler alkatrészeket szabad használni.
20. A szilárd tüzelésű készülék, az égéshez szükséges levegőt, az azt körülvevő helyiségből vonja el. Ez abban az esetben biztosított, ha 1 kW névleges fűtőértékre 4 légköbméter térfogat esik. Amennyiben ez a térfogat kisebb, úgy szellőzőnyílások segítségével az égéshez levegő-összeköttetés teremthető más helyiségekkel (min. 150cm ^2 ).
21. Ügyeljen az éghető alkatrészektöl és anyagoktól való oldal- és hátsó irányú távolságok betartására. Ezeket, a távolságokat megtalálja a kezelési útmutatóban vagy a típustáblán.
22. A készüléket tilos átalakítani.
23. Tilos olyan kéményre csatlakoztatni, melynek hatómagassága 5 méternél alacsonyabb. A készülék csatlakoztatására kiválasztott kéményre legfeljebb két másik készülék csatlakozható.
24. Kéménytűz esetén azonnal zárjon be minden nyílást a berendezésen, és értesítse a tűzoltókat. Semmiképp ne próbálkozzon a tűz eloltásával. Ezután feltétlenül ellenőriztesse a kéményt szakemberrel.

1. Használat

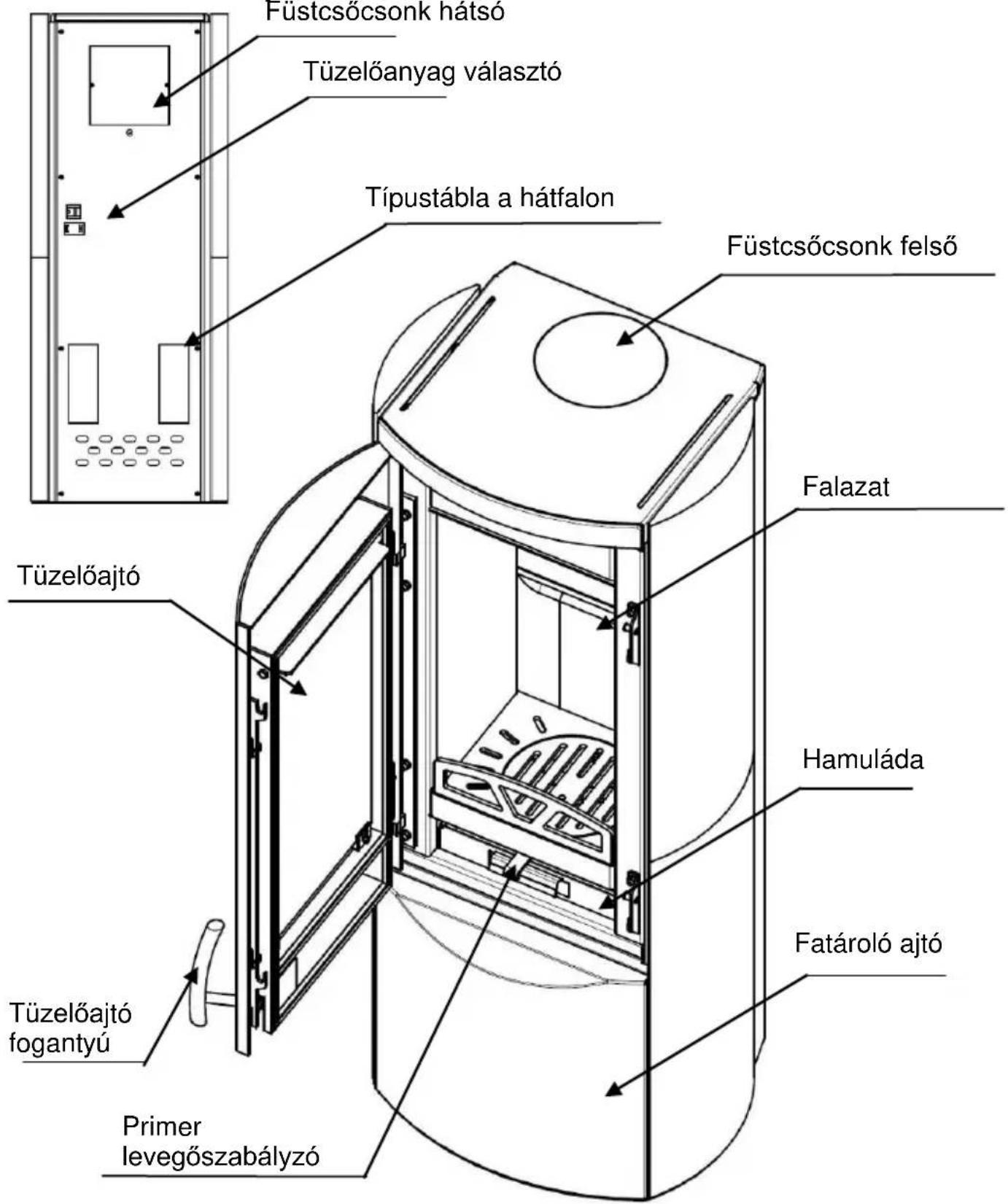

1.1 A kandalló felépítése

Füstcsőcsonk hátsó Tüzelőanyag választó Típustábla a hátfalon Füstcsőcsonk felső Tüzelőajtó Tüzelőajtó fogantyú Primer levegőszabályzó Falazat Hamuláda Fatároló ajtó

1.2 Üzembe helyezés

Tüzelőanyagok:

A készülék az alábbiakban felsorolt tüzelőanyagokkal használható. Csak ez által biztosítható a „füstszegény” és zavarmentes üzemeltetés. Csak száraz fát használjon max. 20 % nedvességtartalommal.

Tüzelőanyag-fajták	Fűtőérték kb. kJ/kg
Barnaszénbrikett	19.500
Kemény fa	15.900
Puhafa	11.500

1. táblázat

Levegőszabályozó-beállítás:

A levegőszabályzó megfelelő helyzetbe történő állításával lehetőség van a kandalló két különböző hőteljesítményen való üzemeltetésére.

A hôteljesítmény beállítási értékeit a 2. sz. táblázat tartalmazza.

A primer levegőszabályzó gombnak mindig a jelölés közepénél kell lenni.

Tüzelőanyag		Primerlevegő szabályzó állása	Tüzelőanyag választó állása	Égési idő
		8kW
Felfűtés, begyújtás		○ ○ ○	H	-
Fa	Névleges hőtelj.	○ ○	H ca. 0,75 h
Barna-szén	Névleges hőtelj.	○ ○ ○	K ca. 1 h
Üzemen kívül helyezés		○	K	-

2. táblázat Töltési mennyiségek:

8 kW:

Hasábfa: max. hossz.: 25 cm, max.: 2 hasáb töltésenként kb. 2,0 kg.

Barnaszén – brikett max: 2,2kg (3db)

TILOS környezetszennyező anyagok elégetése a készülékben! A begyújtáshoz vékony száraz gyújtóst, faforgácsot, vagy grillbegyújtót lehet felhasználni, de semmi esetben sem szabad folyékony anyagot!

ELSŐ BEGYÚJTÁS

Figyelem! Az első begyújtásnál füst és kellemetlen szagok képzódhetnek. Feltétlenül gondoskodjon a helyiség megfelelő szellőzéséről (ablakok és ajtók nyitása), és legalább egy órán át a maximális fütöteljesítményen fütsön. Amennyiben az első fütésnél nem éri el a maximális hőmérsékletet, úgy ezek a jelenségek később is felléphetnek még.

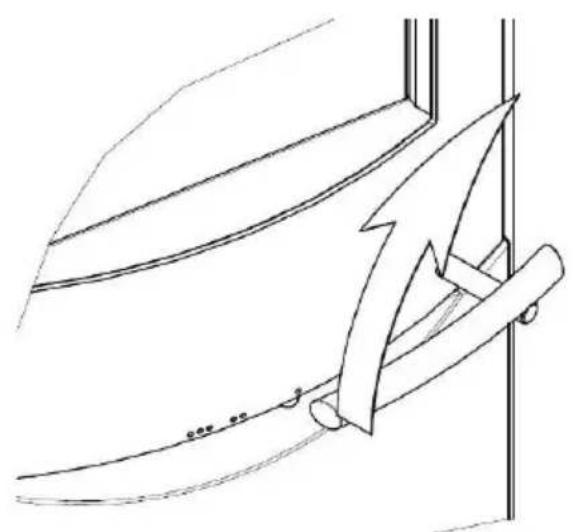

• Az ajtót a fogantyú emelésével nyissa ki (2. kép). Amennyiben a készülék forró, használjon hőálló kesztyűt.
• Állítsa be a primerlevegő szabályozót és tüzelőanyag választót (3. kép) a 2. táblázat alapján
• Helyezzen gyújtóst vagy faforgácsot a rostélyra. Erre először kisebb, majd nagyobb fát tegyen, gyújtsa meg és zárja vissza az ajtót. Ha a fa élénken ég és kielégítő parázs képződött, tegyen rá újból tüzelőanyagot. Ezután a primerlevegő szabályozót (3. kép) és tüzelőanyag választót a 2. táblázatnak megfelelően be kell állítani

1.3 Üzemen kívül-helyezés

• A parazsat elhamvasztani és a kályhát lehűlni hagyni.
• A tüzteret és a hamuládát kiüríteni!

- Ajtókat bezárni, primerlevegő szabályozót és tüzelőanyag választót a 2. táblázatnak megfelelően beállítani.

- Hideg állapotban, az üvegre rakódott kormot és szennyeződést vizes szivaccsal lehet eltávolítani, majd szárazra törölni.

1.4 Fűtési útmutatások

A kandallót csak zárt tűztérajtóval szabad üzemeltetni.

A zárt tűzterű kandallóknak önzáródó tűztérajtójuk van. Ezt csak a begyújtáshoz, a tápláláshoz, vagy a tűztér tisztításakor szabad kinyitni, (egyébként esetleges huzatprobléma lép fel a többi kéménybe csatlakoztatott készülékeknél).

Figyelem!

Az ajtó nyitásakor helytelen kezelés vagy elégtelen kéményhuzat esetén füst keletkezhet. Feltétlenül ügyeljen arra, hogy az ajtót csak lassan szabad kinyitni, először csak résnyire, majd néhány másodperc múlva teljesen. Ezen kívül, ha további tüzelőanyagot akar a tűzre tenni, az ajtó kinyitása előtt már csak a parázságy lehet a tűztérben, azaz nem szabad, hogy lángok legyenek láthatók benne.

A szekunder levegő gondoskodik a füstgázban található éghető összetevők utólagos elégetéséről. Ez a környezetet kímélő, füst és koromszegény égést jelenti.

Amennyiben a kandallóját az átmeneti időben üzembe helyezné, akkor ellenőrizze előzetesen a kéményhuzatot, mivel ez magas külső hömérsékletnél nagyon csekély lehet. E célból tartson egy égő gyufát a kissé nyitott tüzelőajtóban. Ha a lángot nem egyértelműen szívja befelé, akkor a kéményhuzat nem megfelelő. Ennek kiküszöböléséhez a kandallóban, vagy a kémény tisztítónyílásában rövid ideig faforgácsot kell meggyújtani. A rostélyt minden begyújtás előtt ki kell tisztítani, hogy jó levegőáramlást biztosítsunk az égéshez. A hamuládát rendszeresen üríteni kell (5. kép). Ügyeljen arra, hogy a hamuláda mindig ütközésig be legyen tolva.

Figyelem! A levegő tisztasága és a kandalló érdekében ne lépje túl a megadott maximális tüzelőanyag-mennyiségeket, különben fennáll a túlhevülés veszélye, amely a készülék károsodásához vezethet. Az ilyen típusú károk esetén nem vállalunk garanciát. A kandallóknál csak egyrétegű tüzelőanyag-bekészítés megengedett. Alacsonyabb hőteljesítményt csak a tüzelőanyag mennyiségének csökkentésével, és ne az elsődleges levegő csökkentésével próbáljon elérni.

1.5 Tisztítás és gondozás

A fütési időszak befejeztével ajánlatos egy alapos kandalló és füstcső - tisztítás. Ha alábbhagy a hőteljesítmény, vagy a készüléküzemeltetéskor füstöl az szinte mindig a füstjáratok elszennyeződésének következménye. A tisztításhoz a terelőlapot (6. kép) előre kell húzni. Ezáltal a füstutak belülről, vagy ha a füstcsövet eltávolítjuk, akkor felülről kitisztíthatók. A terelőlapot a tisztítás után ismét teljesen hátra kell tolni! (6. kép).

A rostély hideg állapotban kivehető, tisztítható.

Figyelem!

Minden fütési periódus után alaposan át kell ellenőrizni a kandallót. Amennyiben javítás vagy felújítás szükséges, forduljon időben a szakszervizhez, megadva készüléke cikk és gyártási számát (lásd a típustáblán).

Ügyeljen arra, hogy semmilyen parázsló, izzó hamumaradvány ne kerüljön a szemétgyűjtőbe.

A külső felületek tisztítása csak hideg kályhánál ajánlatos. A felületeket hideg vízzel kell tisztítani, vagy különleges esetekben szappannal, vagy mosogatószerrel és azután szárazra kell törölni.

A hőálló üveget az első használat előtt tisztítsa meg nedves, tiszta kendővel. Kenjen szét ezután néhány cseppet egy üvegkerámia-tisztítószerből egy konyhai papírral az üveg mindkét oldalán.

A leöblítés és szárazra törlés után a hőálló üveg felületén a láthatatlan filmréteg segít az üveg tisztántartásában, és-rendszeresen megismételve- megkönnyíti a tisztítást.

A kerámia tisztítása:

A szennyeződés és zsiradék szappannal és vízzel távolítható el.

A zsírkő tisztítása: a zsírkő természetes kö, ezért kis színeltérések normálisak és nem alap a reklamációhoz!

Szennyeződés és zsír szappannal és vízzel, kis karcok nedves csiszolópapírral (szemcse 240) távolíthatók el.

Figyelem!

Semmilyen esetben sem szabad súrolószereket, agresszív, vagy karcoló tisztítószerekethasználni!

1.6 Üzemzavar-okok, elhárításuk

Üzemzavar fajtája	Lehetőséges okai:	Elhárítás:
Szagképződés:	A felhasznált védőfesték kikeményedése Olajmaradékok kigőzölgése	A kandallót több órán át kis fokozaton üzemeltetni. Ezek után több órára, maximális teljesítményre felfüteni.
Túl kevés hő leadás, füstképződés:	Csak jól kiszárított fát alkalmazzunk.	Szakemberrel vizsgáltassa meg a füteni kívánt helyiség hősszükségletét.
	Túl csekély a kéményhuzat	A kémény huzatnak min. 10 Pa-nak kell lennie. Ellenőrizze a kéményének a tömítettségét, és hogy más, ehhez a kéményhez csatlakozó készülékek ajtajai tömítetten (jól) záródnak. Ügyeljen a tömítetlen kéménytisztító becsatlakozásokra.
	Túl hosszú, vagy tömítetlen füstcső.	Az összes füstcsőkötésnek jól tömítettnek és tűzállónak-szigeteltnek kell lennie.
Üvegkormozódás	Tömítetlenség az ajtóüvegnél	Tömítést ellenőrizni. Esetlegesen a tömítő zsinórt kicserélni.
	Túl nedves fa használata	Csak jól kiszárított fát alkalmazzunk.

Teendők kéménytűz esetén

A kémény nem megfelelő tisztítása esetén, nem megfelelő tüzelőanyag (pl. túl nedves fa) vagy nem megfelelő égési levegő-beállítás esetén kéménytűz keletkezhet. Ebben az esetben zárja el a készüléknél a égési levegőt és azonnal hívja a tűzoltókat.

A víz használata az oltáshoz tilos!

2. Elhelyezés

2.1 Előírások

Az elhelyezésnél és a füstcsőoldali becsatlakoztatásnál az egyes vonatkozó építési rendelkezések tűzvédelmi követelményeit kell figyelembe venni.

Az Ön kandallójának kifogástalan működése érdekében a kéménynek, amibe a készülékét akarja becsatlakoztatni, kifogástalan állapotban kell lennie.

2.2 Elhelyezési helység

Mivel a kandalló az égéshez szükséges levegőt az elhelyezési helységből veszi, ezért gondoskodni kell állandóan elég levegő-utánpótlásról. Biztosítani kell, hogy 4 m³ légtérfogat jusson minden kW névleges teljesítményre. Erre a kandallóra ez azt jelenti, hogy az elhelyezési helységnek min. 32m³ -nek kell lennie. Amennyiben a méret csekélyebb lenne, úgy más helységek összenyitásával kell létrehozni a szellőzőnyílásokat. (Összekötő nyílások min. Mérete 150 cm²)

2.3 Távolságok

Minden éghető berendezést, bútort, vagy pl. dekoranyagokat is a kandalló közvetlen környezetében a hőhatástól védeni, kell.

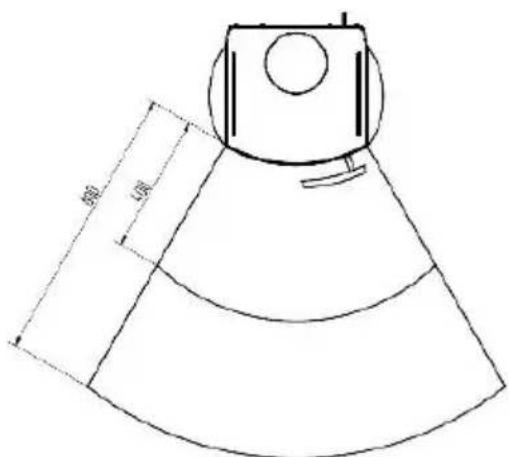

Berendezési tárgyak a sugárzási tartományban

A kandalló sugárzási tartományában 80 cm min. Távolságot kell betartani, az éghető berendezések, bútorok, vagy pl. dekoranyagok és a kandalló előlapja között.

A biztonsági távolság 40 cm-re csökkenhet, ha egy sugárzásvédő kerül a védendő tárgy elé. (B) (lásd a 8. kép).

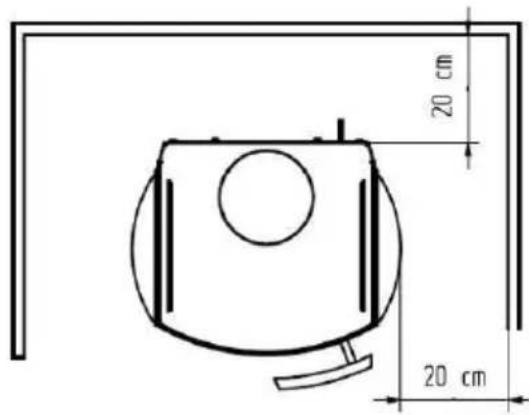

Berendezési tárgyak a sugárzási tartományon kívül

A készülék mögötti és melletti falak nem készülhetnek éghető anyagokból, vagy nem lehetnek ilyen anyagokkal (bevonva) burkolva, hacsak a készülék és a fal közötti távolság nincs oldalt 20 cm és hátul 20 cm.

A fa- és műanyag-bútorok esetén hasonlóan 20 cm oldaltávolságot kell betartani, (lásd a 9. kép).

500 1500

Bild 8

20 cm 20 cm

Bild 9

A kandalló alatti padlózat

Az éghető anyagokból készült padlót, mint pl. szönyeg, parketta, vagy parafa, a kandalló alatt, valamint a tűztér előtt 50 cm-re és oldalt 30 cm-re egy nem éghető anyagból készült burkolóval kell védeni, mint pl.: kerámia-, kö-, üveg-padló, vagy fém.

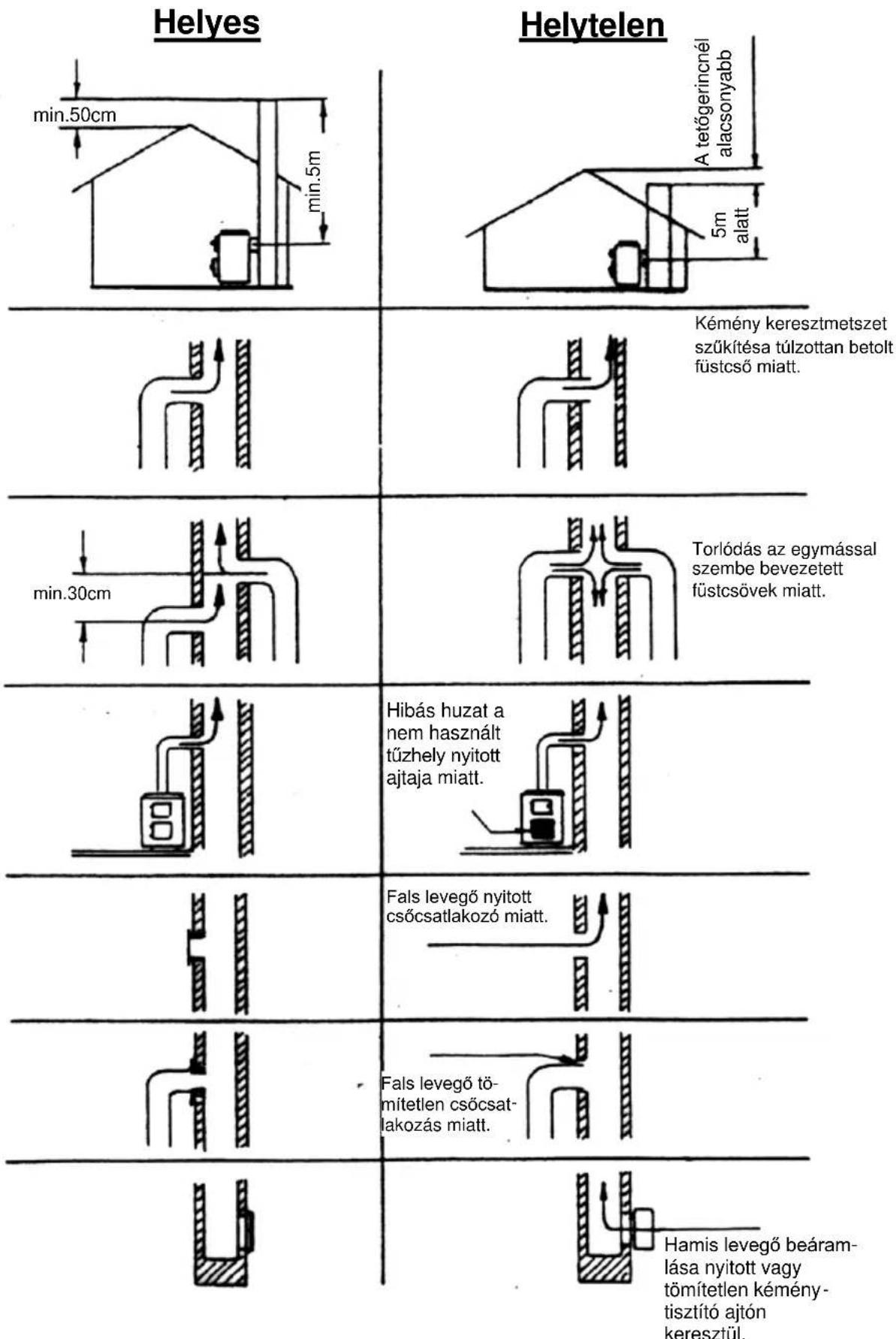

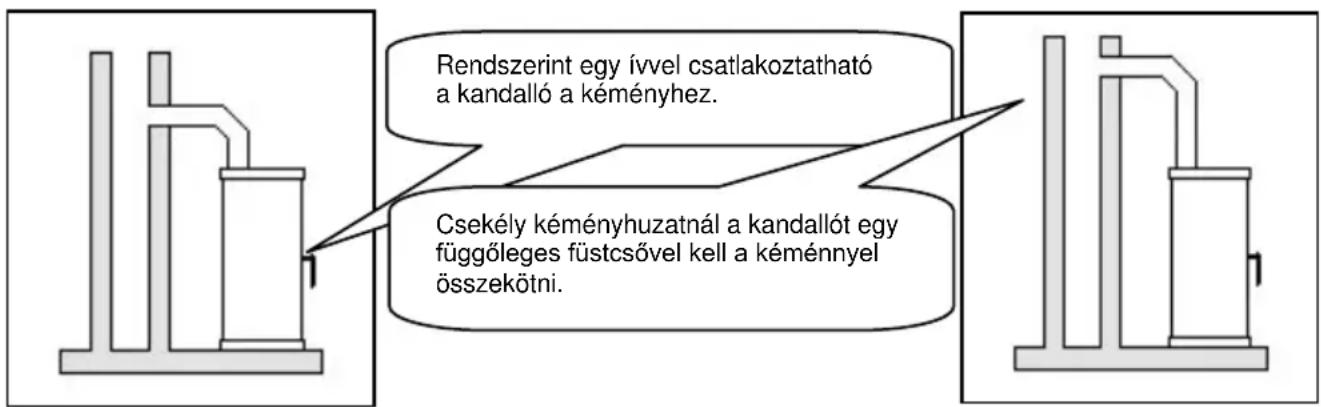

2.4 Kéménycsatlakozás

Figyelem!

A készülék csatlakoztatása előtt minden esetben az illetékes kéményseprő-mester hozzájárulását kell kérni.

Az összekötő- és bekötési elemeknek mind a készülékhez, mind pedig egymáshoz jól tömítve és tartósan kell csatlakozniuk. A füstcső nem nyúlhat be a kémény szabad keresztmetszetébe. A kémény és a kandalló közötti összekötőelemnek ugyanolyan keresztmetszetűnek kell lennie, mint a kandalló csőcsonkja. Azok a csövek, amelyek nem hővédettek, vagy nem függőlegesen vezetnek, 1 m-től ne legyenek hosszabbak.

Azoknak a vízszintes csőcsatlakozó elemeknek, amelyek 0, 5 m-nél hosszabbak,10 fokos emelkedéssel kell csatlakozniuk a kandallóhoz. A kandalló bekötőelemeinek az éghető anyagoktól min. 40 cm-es távolságot kell betartani. Ha az összekötő elemek egy min.

2 cm vastagságú, nem éghető burkolattal vannak ellátva, akkor azoknak az éghető anyagoktól való távolság min. 10 cm lehet.

Az összekötőelemeket, amennyiben éghető anyagokból készült berendezéseken vezetnek keresztül

1. min. 20 cm-es távolságban nem éghető anyagból készült, védőcsővel kell ellátni, vagy
2. min. 20 cm-es körzetben nem éghető anyaggal kell burkolni.

Kisebb távolságok akkor engedélyezhetők, ha a kandalló névleges teljesítményen való üzemeléskor, az éghető anyagokból készült berendezéseken a hőmérséklet nem több mint 85°C.

Figyelem!

Az olyan kéménycsatlakozás nem megengedhető, ahol a kémény toldások hossza 5 m-től kevesebb (lásd a kéményszámítások adatait a 81. oldalon).

A kandalló csatlakozásához tervbe vett kéményhez maximum 2 további készülék köthető be.

Helyes min.50cm min.5m Helytelen A tetőgerincnél alacsonyabb 5m alatt Kémény keresztmetszet szükítésa túlzottan betolt füstcső miatt. min.30cm Torlódás az egymással szembe bevezetett füstcsövek miatt. Hibás huzat a nem használt tűzhely nyitott ajtaja miatt. Fals levegő nyitott csőcsatlakozó miatt. Fals levegő tö-mítetlen csőcsatlakozás miatt. Hamis levegő beáram- lása nyitott vagy tömítetlen kémény-tisztító ajtón keresztül.

3. Műszaki adatok

3.1 Méretrajz

Typ 113 80 Myro

Typ 113 81 Myra

276 505 1244 560

1166 1063

553 Ø150 39 396 103 460

3.2 Méret adatok

Késztermék kód	Szél. (mm) A	Mélys. (mm) B	Mag. (mm) C	súly nettó: (kg)	súly bruttó: (kg)
W20001138010	508	450	1244	135	152,5
W20001138110	500	499	1244	179	196,5
W20001138150	553	460	1244	169	186,5

3.3 Műszaki jellemzők

Típus 113 80 / 113 81
Névleges teljesítmény	8kW
18893/TAB 2 DIN szabvány szerinti fütőképesség m3	185
-kedvező	105
-kevésbé kedvező	71
-kedvezőtlen fütési feltételeknél
Fütőanyag:	Fa / Barnaszén
Füstgázértékek:
- füstgáz áramlás:	7,5 / 6,8 g/s
- átlagos füstgáz hömérséklet	316 / 369 °C
- a névleges teljesítményhez szükséges huzatnyomás:	12 Pa
- Portartalom (13% O2-re vonakoztatva):	≤ 40 mg/m3
- CO kibocsátás (13% O2-re vonakoztatva):	0,07 / 0,05 %
	855 / 686 mg/m3
CO	549 / 473mg/MJ
OGC	38 / 47 mg/MJ
NOx	63 / 53 mg/MJ
- hatásfok:	80,9 % / 80,3 %

Cégünk a konstrukció módosításának jogát fenntartja, amennyiben ezek a műszaki színvonalat emelik vagy a minőséget javítják.

WAMSLER

Wamsler SE

Háztartástechnikai Európai Részvénytársaság

Rákóczi út 53-55.

H - 3100 Salgótarján

Telefon [phone]

Telefax [phone]

www.wamsler.hu

WAMSLER
