HASZNÁLATI ÚTMUTATÓ ZBOX ID41 Plus Zotac

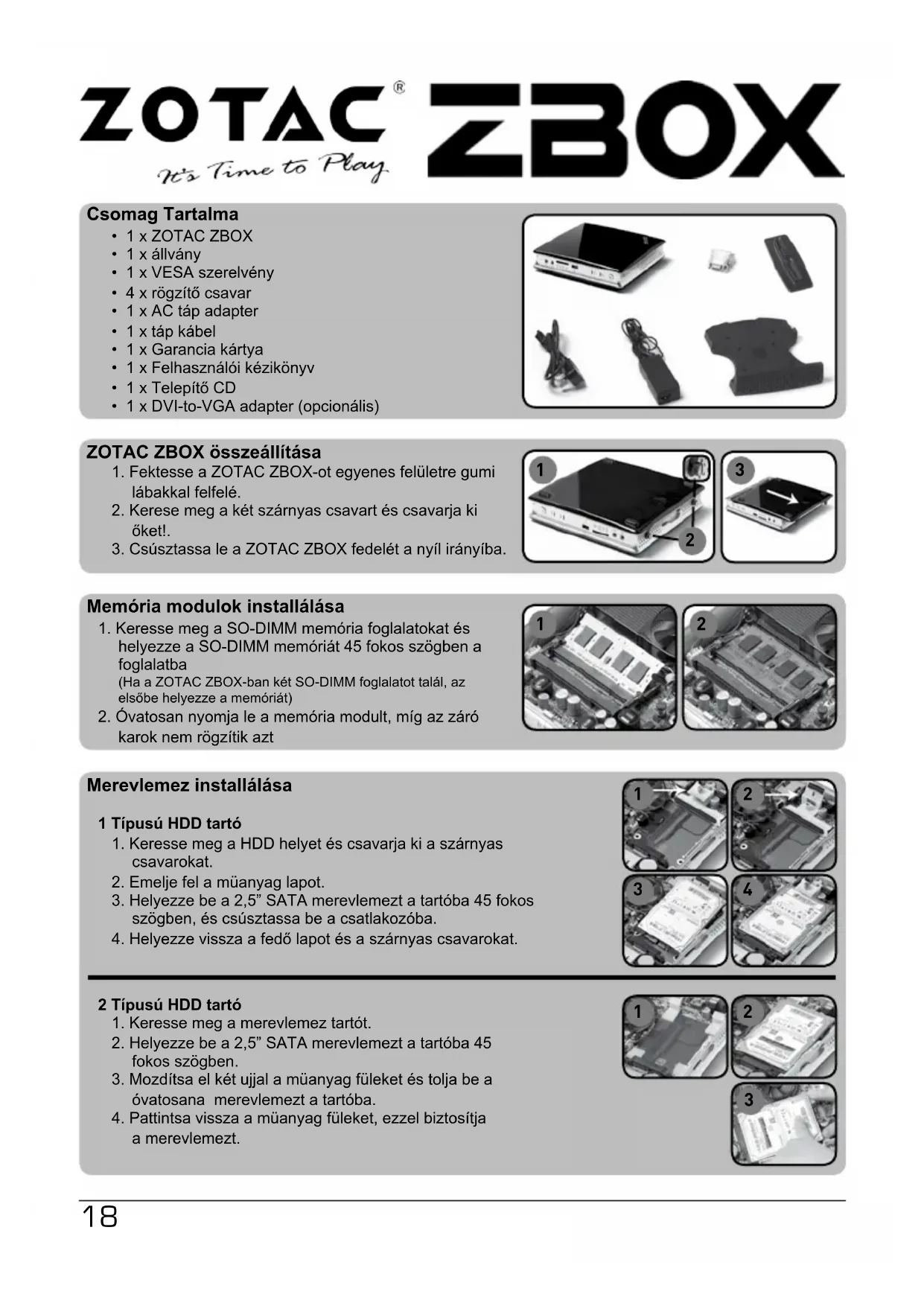

Gyors Üzembehelyezési Tanácsadó
Gyors Üzembehelyezési Tanácsadó (HUN) 18
Buku Petunjuk (IND) 20

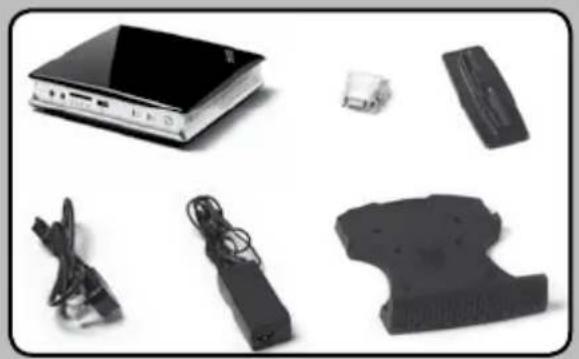

- 1 x ZOTAC ZBOX
• 1 x állvány
• 1 x VESA szerelvény
• 4 x rögzítő csavar - 1 x AC táp adapter
- 1 x táp kábel
• 1 x Garancia kártya
• 1 x Felhasználói kézikönyv - 1 x Telepítő CD
- 1 x DVI-to-VGA adapter (opcionális)

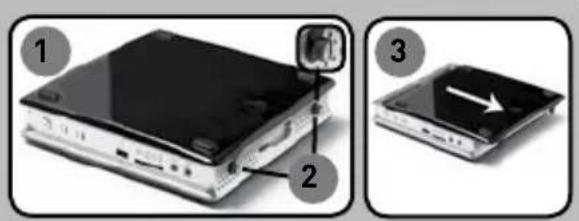

ZOTAC ZBOX összeállítása
- Fektesse a ZOTAC ZBOX-ot egyenes felületre gumi lábakkal felfelé.
- Kerese meg a két szárnyas csavart és csavarja ki öket!.
- Csúsztassa le a ZOTAC ZBOX fedelét a nyíl irányíba.

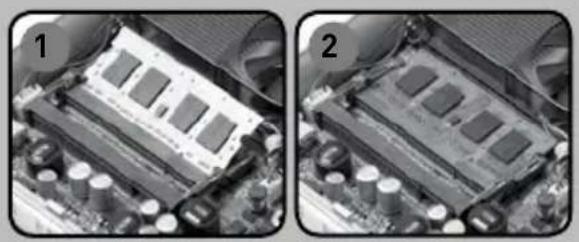

Memória modulok installálása
- Keresse meg a SO-DIMM memória foglalatokat és helyezze a SO-DIMM memóriát 45 fokos szögben a foglalatba
(Ha a ZOTAC ZBOX-ban két SO-DIMM foglalatot talál, az elsőbe helyezze a memóriát) - Óvatosan nyomja le a memória modult, míg az záró karok nem rögzítik azt
Merevlemez installálása

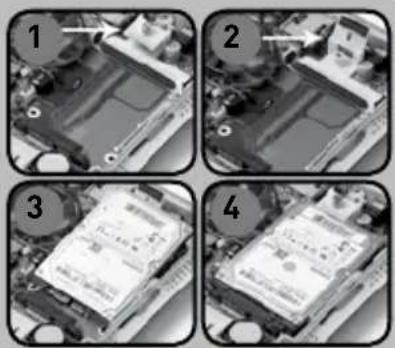

1 Típusú HDD tartó
- Keresse meg a HDD helyet és csavarja ki a szárnyas csavarokat.
- Emelje fel a müanyag lapot.
- Helyezze be a 2,5" SATA merevlemezt a tartóba 45 fokos szögben, és csúsztassa be a csatlakozóba.
- Helyezze vissza a fedő lapot és a szárnyas csavarokat.

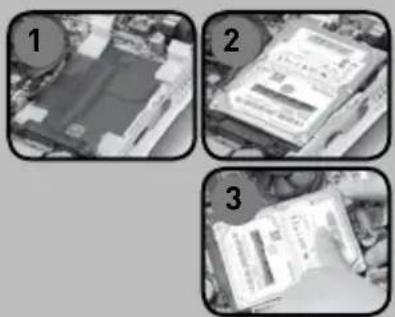

- Keresse meg a merevlemez tartót.
- Helyezze be a 2,5" SATA merevlemezt a tartóba 45 fokos szögben.
- Mozdítsa el két ujjal a müanyag füleket és tolja be a óvatosana merevlemezt a tartóba.
- Pattintsa vissza a müanyag füleket, ezzel biztosítja a merevlemezt.
Gyors Üzembehelyezési Tanácsadó
Az Ön ZOTAC ZBOX-jának beüzemelése
- Válassza ki az Ön ZOTAC ZBOX-jának használati pozicióját
i. Helyezze a ZOTAC ZBOX-ot az oldalára
ii. Helyezze a ZOTAC ZBOX-ot az állványba
iii. Szerelje a ZOTAC ZBOX-ot egy monitorra - Csatlakoztassa az USB eszközöket
- Csatlakoztassa egy meglévő Ethernet hálózathoz
- Csatlakoztassa a monitort
- Csatlakoztassa az elektromos tápkábelt
- Kapcsolja be a ZOTAC ZBOX-ot
- Telepítsen operációs rendszert
| A ZOTAC ZBOX be van kapcsolva A LED világít | |
| A ZOTAC ZBOX kikapcsolva A LED nem világít | |
| A ZOTAC ZBOX készenléti üzemmódban van A LED lassan villog | |
- eSATA
- USB 2.0 aljzatok
- LAN [RJ45] aljzat
- VGA/DVI csatlakozó
- HDMI aljazat
- Optikai S/PDIF kimenet
- Táp bement [DC19V]
