Márka	Zotac
Modell	ZBOX Magnus One ECM53060C
Terméktípus	Kompakt számítógép (Mini PC)
Méretek (kb.)	225 x 210 x 135 mm
Súly (kb.)	2,5 kg
Tápellátás	Külső hálózati adapter 230W
Támogatott processzor	Intel asztali processzor (LGA1200 foglalat)
RAM memória	2 x SO-DIMM DDR4, akár 64 GB-ig
Belső tároló 1	1 x M.2 NVMe SSD (2280)
Belső tároló 2	1 x 2,5 hüvelykes SATA HDD/SSD rekesz
Dedikált grafikus kártya	Igen, PCIe x16 foglalat (grafikus kártya mellékelve)
Videó kimenetek	HDMI, DisplayPort (a grafikus kártyától függően)
Hálózati kapcsolat	WiFi 6, Bluetooth 5.0, Gigabit Ethernet
USB portok	2 x USB 3.1 Gen2, 4 x USB 3.0
WiFi antennák	2 külső antenna mellékelve
Fő funkciók	Játék, munkaállomás, intenzív multimédiás használat
Karbantartás és tisztítás	Használjon puha, száraz ruhát, kerülje a folyadékokat. Rendszeresen porolja le a szellőzőrácsokat.
Biztonság	Minden beavatkozás előtt húzza ki a tápkábelt. Ne nyissa ki a tápegységet.
Alkatrészek és javíthatóság	RAM, SSD, merevlemez, grafikus kártya, ventilátor. Az eljárásokhoz nézze meg a kézikönyvet.
Általános információk	Zotac kompakt számítógép, ZBOX Magnus One ECM53060C modell, mini PC kategória.

Gyakran ismételt kérdések - ZBOX Magnus One ECM53060C Zotac

Hogyan telepítsem a RAM memóriát a Zotac ZBOX Magnus One-ba?

A RAM telepítéséhez nyissa ki a házat a szárnyas csavarok és a felső fedél eltávolításával. Keresse meg a két SO-DIMM csatlakozót. Helyezze be a DDR4 SO-DIMM modulokat 45 fokos szögben, majd nyomja le őket, amíg a reteszek be nem pattannak.

Hogyan telepítsek egy 2,5 hüvelykes merevlemezt vagy SSD-t?

Rögzítse a merevlemezt/SSD-t a mellékelt tartóra, majd helyezze be az egészet a SATA rekeszbe. Csavarja vissza a szárnyas csavart a rögzítéshez. Győződjön meg arról, hogy a csatlakozó megfelelően van beillesztve.

Hogyan telepítsek egy M.2 SSD-t?

Távolítsa el a merevlemez tartót, majd a M.2 rögzítő csavart. Helyezze be a M.2 NVMe modult 45 fokos szögben a foglalatba, hajtsa le, és rögzítse a csavarral. Használja a mellékelt csavart.

Hogyan csatlakoztassam a WiFi antennákat?

Csavarja fel a két mellékelt antennát a ház hátulján található csatlakozókra. Igazítsa őket a WiFi és Bluetooth jel vételének optimalizálásához.

Milyen kijelzőket csatlakoztathatok?

Kijelzőket csatlakoztathat a grafikus kártya HDMI és DisplayPort portjain keresztül. A pontos kimenetek száma a telepített grafikus kártya modelljétől függ.

Hogyan frissítsem a BIOS-t?

Töltse le a BIOS legújabb verzióját a Zotac weboldaláról. Másolja a fájlt egy FAT32 formátumú USB pendrive-ra. Indítsa újra a számítógépet, és nyomja meg a megadott billentyűt a BIOS-ba való belépéshez. Használja a flash frissítési opciót.

Mit tegyek, ha a számítógép nem kapcsol be?

Ellenőrizze, hogy a tápkábel csatlakoztatva van-e és a külső tápegység kapcsolója be van-e kapcsolva. Győződjön meg arról, hogy minden alkatrész (RAM, grafikus kártya) megfelelően van telepítve. Próbálkozzon másik hálózati csatlakozóval.

A ventilátor zajos, ez normális?

Mérsékelt zaj normális nagy terhelés esetén. Ha a zaj túlzott, tisztítsa meg a felgyülemlett port, és ellenőrizze, hogy a ventilátor szabadon forog. A BIOS-ban beállíthatja a ventilátor görbét.

Kicserélhetem magam a grafikus kártyát?

Igen, a ZBOX Magnus One-t úgy tervezték, hogy szabvány méretű grafikus kártyát fogadjon. Távolítsa el a fedelet és az oldalsó tartókat, csavarja ki a rögzítést, húzza ki a kábeleket, majd helyezze be az új kártyát a kézikönyv utasításait követve.

Milyen memória kompatibilitás ajánlott?

Használjon nem ECC SO-DIMM DDR4 modulokat, lehetőleg kettőből álló készletet a duál csatornás üzemmódhoz. A támogatott frekvenciák akár 2933 MHz vagy magasabbak a processzortól függően. Tekintse meg a QVL listát a Zotac weboldalán.

HASZNÁLATI ÚTMUTATÓ ZBOX Magnus One ECM53060C Zotac

Gyors Üzembehelyezési Tanácsadó (HUN) 22

Buku Petunjuk (IND) 24

• 1 x ZOTAC ZBOX
• 1 x Tápkábel
• 2 x Nejlon kábelkötöző (opcionális)
• 1 x Garanciakártya
• 1 x Felhasználói útmutató (opcionális)
• 1 x USB flash-meghajtó Windows-illesztőprogramokkal
- 2 xAntenna

1. Fektesse a ZOTAC ZBOX eszközt egy sík felületre.
2. Keresse meg, majd távolítsa el a két csavart.
3. Nyomja le a felső fedélen lévő nyilat, majd a nyíl irányába tolva, távolítsa el a felső fedelet a ZOTAC ZBOX eszközröl.
4. Tolja fel, és távolítsa el a két oldalsó fedelet.

1. Távolítsa el a csavart a NYÁK-lap tartókeretéből.
2. Csatlakoztassa a kábeleket a videokártyához.
3. Illessze be a videokártyát a nyilásba.
4. Rögzítse a kábeleket a kisméretű konzolhoz a nejlon kábelkötözővel.
5. A csavar segítségével rögzítse a videokártyát.

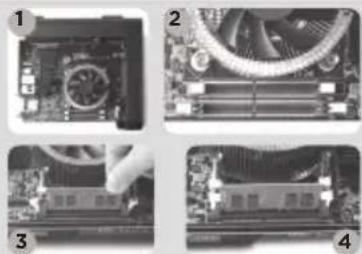

MEMÓRIAMODULOK BESZERELÉSE

1. Fektesse el a ZOTAC ZBOX eszközt egy sima felületre oly módon, hogy a jobb oldala felfelé nézzen.
2. Óvatosan nyomja le a rögzítőkapcsokat, hogy nyitott helyzetbe kerüljenek.
3. Helyezze be a SO-SIMM modult a bővítőhelybe.
4. Óvatosan nyomja le a SO-DIMM memóriamodult, amíg a rögzítőkapcsok a helyére rögzítik.

1. Távolítsa el a merevlemez-meghajtó tartókeretet rögzítő csavart.
2. Távolítsa el a merevlemez-meghajtó tartókeretet.
3. Keresse meg az M.2 SSD-foglalatot és távolítsa el a csavart.
4. Rögzítse a csavart az M.2 SSD-modulhoz.
5. Illessze az M.2 SSD-modult a nyilásba 45 fokos szögben.
6. Óvatosan nyomja le az M.2 SSD-modult, majd csavarja be a csavart.

1. Keresse meg a 2,5 hüvelykes SATA merevlemezt-meghajtót/SSD-t és a merevlemez-meghajtó tartókeretet.
2. Szerelje a merevlemezt-meghajtót/SSD-t a merevlemez-meghajtó tartókeretbe.
3. Helyezze a merevlemez-meghajtó tartókeretét a SATA-bővítőhelyre.
4. Helyezze vissza a csavart.

A ZOTAC ZBOX BEÜZEMELÉSE

1. Csatlakoztassa a Wi-Fi-hez szükséges antennákat.
2. Csatlakozás otthoni hálózathoz
3. USB 3.1 kompatibilis eszközök csatlakoztatása
4. USB 3.0 kompatibilis eszközök csatlakoztatása
5. HDMI-megjelenítők csatlakoztatása
6. DP-megjelenítők csatlakoztatása
7. A tápkábel csatlakoztatása
8. Kapcsolja be a rendszert.

BUKU PETUNJUK

ISI PAKET

• 1 x ZOTAC ZBOX
• 1 x Kabel Power
• 2 x Kabel Ties Nylon (opsi)
• 1 x Kartu Garansi
• 1 x Buku Panduan (opsi)
• 1 x USB flash drive disertai driver Windows
- 2 x Antenna
