Marque	Zotac
Modèle	ZBOX Magnus One ECM53060C
Type de produit	Ordinateur compact (Mini PC)
Dimensions (approx.)	225 x 210 x 135 mm
Poids (approx.)	2,5 kg
Alimentation	Adaptateur secteur externe 230W
Processeur pris en charge	Intel Core de bureau (socket LGA1200)
Mémoire RAM	2 x SO-DIMM DDR4, jusqu'à 64 Go
Stockage interne 1	1 x M.2 NVMe SSD (2280)
Stockage interne 2	1 x baie 2,5 pouces SATA HDD/SSD
Carte graphique dédiée	Oui, slot PCIe x16 (carte graphique incluse)
Sorties vidéo	HDMI, DisplayPort (selon carte graphique)
Connectivité réseau	WiFi 6, Bluetooth 5.0, Gigabit Ethernet
Ports USB	2 x USB 3.1 Gen2, 4 x USB 3.0
Antennes WiFi	2 antennes externes incluses
Fonctions principales	Gaming, station de travail, usage multimédia intensif
Entretien et nettoyage	Utiliser un chiffon doux et sec, éviter les liquides. Dépoussiérer régulièrement les grilles d'aération.
Sécurité	Débrancher l'alimentation avant toute intervention. Ne pas ouvrir le bloc d'alimentation.
Pièces détachées et réparabilité	RAM, SSD, disque dur, carte graphique, ventilateur. Consultez le manuel pour les procédures.
Informations générales	Ordinateur compact Zotac, modèle ZBOX Magnus One ECM53060C, catégorie mini PC.

FOIRE AUX QUESTIONS - ZBOX Magnus One ECM53060C Zotac

Comment installer la mémoire RAM sur le Zotac ZBOX Magnus One ?

Pour installer la RAM, ouvrez le boîtier en retirant les vis à oreilles et le couvercle supérieur. Repérez les deux connecteurs SO-DIMM. Insérez les modules DDR4 SO-DIMM en les inclinant à 45 degrés, puis enfoncez-les jusqu'à ce que les clips se verrouillent.

Comment installer un disque dur ou SSD 2,5 pouces ?

Fixez le disque dur/SSD sur le support fourni, puis insérez l'ensemble dans le logement SATA. Revissez la vis papillon pour le maintenir en place. Assurez-vous que le connecteur est correctement aligné.

Comment installer un SSD M.2 ?

Retirez le support de disque dur, puis la vis du boulon de fixation M.2. Insérez le module M.2 NVMe à 45 degrés dans le logement, abaissez-le et fixez-le avec la vis. Servez-vous de la vis fournie.

Comment connecter les antennes WiFi ?

Vissez les deux antennes fournies sur les connecteurs situés à l'arrière du boîtier. Orientez-les pour optimiser la réception du signal WiFi et Bluetooth.

Quels écrans puis-je connecter ?

Vous pouvez connecter des écrans via les ports HDMI et DisplayPort de la carte graphique. Le nombre exact de sorties dépend du modèle de carte graphique installé.

Comment mettre à jour le BIOS ?

Téléchargez la dernière version du BIOS sur le site Zotac. Copiez le fichier sur une clé USB formatée en FAT32. Redémarrez le PC et appuyez sur la touche indiquée pour entrer dans le BIOS. Utilisez l'option de mise à jour flash.

Que faire si le PC ne s'allume pas ?

Vérifiez que le câble d'alimentation est bien branché et que l'interrupteur de l'alimentation externe est allumé. Assurez-vous que tous les composants (RAM, carte graphique) sont correctement installés. Essayez une prise secteur différente.

Le ventilateur fait du bruit, est-ce normal ?

Un bruit modéré est normal lors de charges élevées. Si le bruit est excessif, nettoyez les poussières accumulées et vérifiez que le ventilateur tourne librement. Vous pouvez ajuster la courbe de ventilation dans le BIOS.

Puis-je remplacer la carte graphique moi-même ?

Oui, le ZBOX Magnus One est conçu pour accepter une carte graphique de taille standard. Retirez le couvercle et les supports latéraux, dévissez la fixation, déconnectez les câbles, puis insérez la nouvelle carte en suivant les instructions du manuel.

Quelle est la compatibilité mémoire recommandée ?

Utilisez des modules SO-DIMM DDR4 non ECC, de préférence en kit de deux pour le mode dual channel. Les fréquences supportées vont jusqu'à 2933 MHz ou plus selon le processeur. Consultez la liste QVL sur le site Zotac.

MODE D'EMPLOI ZBOX Magnus One ECM53060C Zotac

Guide d'installation rapide (FRA) 18

Kratke upute (HR) 20

• 1 x ZOTAC ZBOX
• 1 x Cordon d'alimentation
• 2 x Serre-câble en nylon (optionnel)
• 1 x Carte de garantie
• 1 x Manuel de l'utilisateur (optionnel)
• 1 x Clé USB avec les pilotes pour Windows
- 2 x Antenne

1. Posez le ZOTAC ZBOX sur une surface plane.
2. Trouvez les deux vis à oreilles et dévissez-les.
3. Appuyez sur la flèche sur le couvercle supérieur et retirez le couvercle supérieur du ZOTAC ZBOX dans le sens de la flèche.
4. Poussez vers le haut et retirez les deux couvercles latéraux.

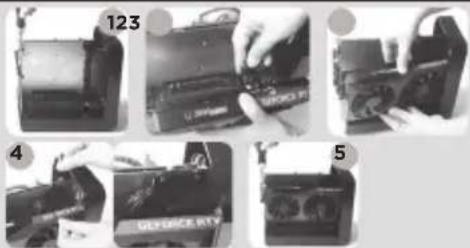

1. Retirez la vis du support du PCB.
2. Connectez les câbles à la carte graphique.
3. Insérez la carte graphique dans la fente.
4. Attachez les câbles au petit support à l'aide d'un serrecâble en nylon.
5. Installez la vis de fixation de la carte graphique.

123 4 5 ULF-DRICE RTY

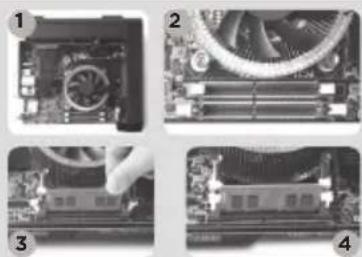

INSTALLATION DE MODULES DE MEMOIRE

1. Posez le ZOTAC ZBOX sur une surface plane avec le côté droit vers le haut.
2. Appuyez doucement sur les clips de retenue de la mémoire en position ouverte.
3. Insérez un module de mémoire SO-DIMM dans le connecteur.
4. Enfoncez doucement le module de mémoire SO-DIMM dans le connecteur jusqu'à ce que les clips de retenue s'enclenchent.

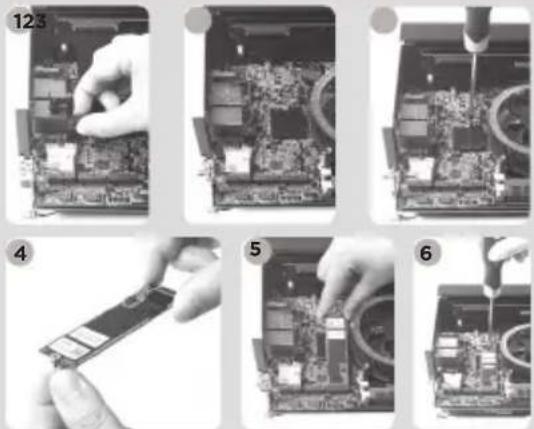

1. Retirez la vis de fixation du support du disque dur.
2. Retirez le support du disque dur.
3. Trouvez la fente de M.2 SSD et retirez la vis du boulon de fixation.
4. Fixez la vis sur le module M.2 SSD.
5. Insérez le module M.2 SSD dans le logement avec un angle de 45 degrés.
6. Enfoncez doucement le module M.2 SSD, et remettez la vis.

INSTALLATION DE DISQUES DURS/SSD

1. Trouvez le disque dur SATA/SSD de 2,5 pouces et le support de disque dur.
2. Installez le disque dur/SSD dans le support du disque dur.
3. Insérez le support du disque dur dans le logement SATA.
4. Revissez la vis papillon.

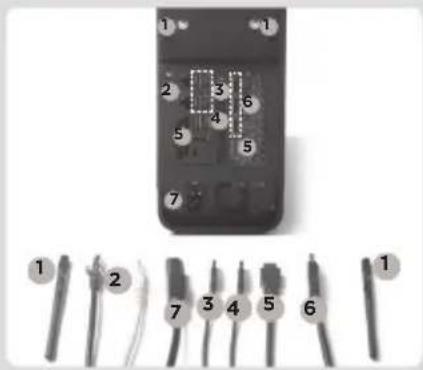

CONFIGURATION DE VOTRE ZOTAC ZBOX

1. Connectez les antennes pour le WiFi
2. Connectez aux réseaux domestiques
3. Connectez les appareils USB 3.1
4. Connectez les appareils USB 3.0
5. Connectez les écrans HDMI
6. Connectez les écrans DP
7. Connectez le câble d'alimentation
8. Allumez le système

VODIÈ ZA BRZI POÈETAK

SADRŽAJ PAKIRANJA

• 1x ZOTAC ZBOX
• 1x kabel za napajanje
• 2x plastična vezica za kabel (opcija)
• 1x jamstvena kartica
• 1x korisnički priručnik (opcija)
- 1x USB memorijski pogon s upravljačkim programima za Windows
- 2x antene
