| Terméktípus | Légkompresszor |
| Márka | Metabo |
| Modell | Mega 70090 D |
| Felhasználás | Sűrített levegő előállítása pneumatikus szerszámokhoz, professzionális használatra |
| Tartály típusa | Nyomástartó tartály |
| Biztonsági szelep | Igen, rugóvezérelt |
| Manométerek | Normál nyomásmérő és tartálynyomás-mérő |
| Nyomásszabályozó | Igen, állítható |
| Levegőszűrő | Igen, házzal |
| Sűrített levegő kenő | Igen, beépített |
| Levegő kimenetek száma | 3 gyorscsatlakozó (nem szabályozott, szabályozott nem olajozott, szabályozott olajozott) |
| Hűtés | Levegővel |
| Elektromos táplálás | Hálózati, földelt csatlakozódugóval |
| Védőberendezés | Ajánlott hibaáram-védőkapcsoló (RCD) |
| Karbantartás | Kondenzátum napi leeresztése, levegőszűrő tisztítása 50 üzemóránként, olajcsere 500 üzemóránként |
| Ékszíj ellenőrzése | 50 üzemóránként |
| Motorolaj | A műszaki adatokban megadott minőség, szint ellenőrzése minden használat előtt |
| Tárolási hőmérséklet | Fagymentes helyen (minimum 5°C), ellenkező esetben a kondenzátum megfagyásának veszélye |
| Hulladékkezelés | Ne dobja a háztartási hulladékba, újrahasznosítás gyűjtőhelyeken keresztül |
Gyakran ismételt kérdések - Mega 70090 D METABO
Felhasználói kérdések a következőről Mega 70090 D METABO
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Kompresszor PDF formátumban ingyenesen! Találja meg kézikönyvét Mega 70090 D - METABO és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. Mega 70090 D márka METABO.
HASZNÁLATI ÚTMUTATÓ Mega 70090 D METABO

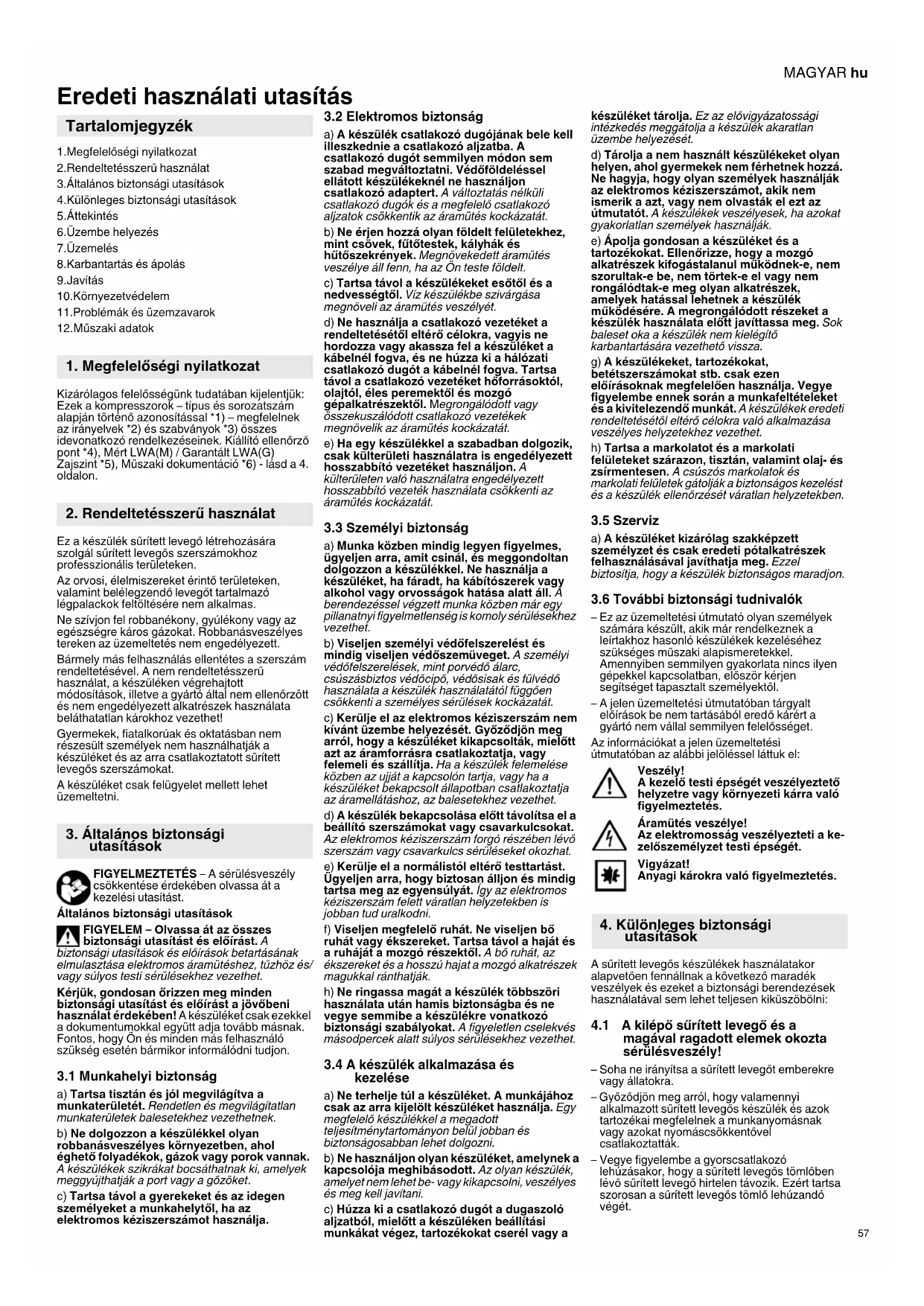

hu Eredeti használati utasítás 57
Eredeti használati utasítás
Tartalomjegyzék
-
Megfelelöségi nyilatkozat
-
Rendeltetésszerű használat
-
Általános biztonsági utasítások
-
Különleges biztonsági utasítások
5.Áttekintés
6.Üzembe helyezés
7.Üzemelés
8.Karbantartás és ápolás
9.Javítás
10.Környezetvédelem
11.Problémák és üzemzavarok
- Müszaki adatok
1. Megfelelőségi nyilatkozat
Kizárólagos felelősségünk tudatában kijelentjük: Ezek a kompresszorok – típus és sorozatszám alapján történő azonosítással *1) – megfelelnek az irányelvek *2) és szabványok *3) összes idevonatkozó rendelkezéseinek. Kiállító ellenőrző pont *4), Mért LWA(M) / Garantált LWA(G) Zajszint *5), Müszaki dokumentáció *6) - lásd a 4. oldalon.
2. Rendeltetésszerű használat
Ez a készülék sürített levegő létrehozására szolgál sürített levegős szerszámokhoz professzionális területeken.
Az orvosi, élelmiszereket érintő területeken, valamint belélegzendő levegőt tartalmazó légpalackok feltöltésére nem alkalmas.
Ne szívjon fel robbanékony, gyúlékony vagy az egészségre káros gázokat. Robbanásveszélyes tereken az üzemeltetés nem engedélyezett.
Bármely más felhasználás ellentétes a szerszám rendeltetésével. A nem rendeltetésszerű használtal, a készüléken végrehajtott módosítások, illetve a gyártő által nem ellenőrzött és nem engedélyezett alkatrészek használata beláthatatlan károkhoz vezethet!
Gyermekek, fiatalkorúak és oktatásban nem részesült személyek nem használhatják a készüléket és az arra csatlakoztatott sürített levegős szerszámokat.
A készüléket csak felügyelet mellett lehet üzemeltetni.
3. Általános biztonsági utasítások
FIGYELMEZTETÉS – A sérülésveszély csökkentése érdekében olvassa át a kezelési utasítást.
Általános biztonsági utasítások
FIGYELEM – Olvassa át az összes biztonsági utasítást és előírást. A
biztonsági utasítások és előírások betartásának elmulasztása elektromos áramütéshez, tűzhöz és/ vagy súlyos testi sérülésekhez vezethet.
Kérjük, gondosan őrizzen meg minden biztonsági utasítást és előírást a jövőbeni használat érdekében! A készüléket csak ezekkel a dokumentumokkal együtt adja tovább másnak. Fontos, hogy Ön és minden más felhasználó szükség esetén bármikor informálódni tudjon.
3.1 Munkahelyi biztonság
a) Tartsa tisztán és jól megvilágítva a munkaterületét. Rendetlen és megvilágítatlan munkaterületek balesetekhez vezethetnek.
b) Ne dolgozzon a készülékkel olyan robbanásveszélyes környezetben, ahol éghető folyadékok, gázok vagy porok vannak. A készülékek szikrákat bocsáthatnak ki, amelyek meggyújthatják a port vagy a gözőket.
c) Tartsa távol a gyerekeket és az idegen személyeket a munkahelytöl, ha az elektromos kéziszerszámot használja.
3.2 Elektromos biztonság
a) A készülék csatlakozó dugójának bele kell illeszkednie a csatlakozó aljzatba. A csatlakozó dugót semmilyen módon sem szabad megváltoztatni. Védőföldeléssel ellátott készülékeknél ne használjon csatlakozó adaptert. A változtatás nélküli csatlakozó dugók és a megfelelő csatlakozó aljzatok csökkentik az áramütés kockázatát.
b) Ne érjen hozzá olyan földelt felületekhez, mint csövek, fütőtestek, kályhák és hütőszekrények. Megnövekedett áramütés veszélye áll fenn, ha az Ön teste földelt.
c) Tartsa távol a készülékeket esőtől és a nedvességtől. Víz készülékbe szivárgása megnöveli az áramütés veszélyét.
d) Ne használja a csatlakozó vezetéket a rendeltetésétől eltérő célokra, vagyis ne hordozza vagy akassza fel a készüléket a kábelnél fogva, és ne húzza ki a hálózati csatlakozó dugót a kábelnél fogva. Tartsa távol a csatlakozó vezetéket hőforrásoktól, olajtól, éles peremektől és mozgó gépalkatrészektől. Megrongálódott vagy összekuszálódott csatlakozó vezetékek megnövelik az áramütés kockázatát.
e) Ha egy készülékkel a szabadban dolgozik, csak külterületi használatra is engedélyezett hosszabbító vezetéket használjon. A külterületen való használatra engedélyezett hosszabbító vezeték használata csökkenti az áramütés kockázatát.
3.3 Személyi biztonság
a) Munka közben mindig legyen figyelmes, ügyeljen arra, amit csinál, és meggondoltan dolgozzon a készülékkel. Ne használja a készüléket, ha fáradt, ha kábítószerek vagy alkohol vagy orvosságok hatása alatt áll. A berendezéssel végzett munka közben már egy pillanatnyi figyelmetlenség is komoly sérülésekhez vezethet.
b) Viseljen személyi védőfelszerelést és mindig viseljen védőszemüveget. A személyi védőfelszerelések, mint porvédő álarc, csúszásbiztos védőcipő, védősisak és fülvédő használata a készülék használatától függően csökkenti a személyes sérülések kockázatát.
c) Kerülje el az elektromos kéziszerszám nem kívánt üzembe helyezését. Győződjön meg arról, hogy a készüléket kikapcsolták, mielőtt azt az áramforrásra csatlakoztatja, vagy felemeli és szállítja. Ha a készülék felemelése közben az újját a kapcsolón tartja, vagy ha a készüléket bekapcsolt állapotban csatlakoztatja az áramellátáshoz, az balesetekhez vezethet.
d) A készülék bekapcsolása előtt távolítsa el a beállító szerszámokat vagy csavarkulcsokat. Az elektromos kéziszerszám forgó részében lévő szerszám vagy csavarkulcs sérüléseket okozhat.
e) Kerülje el a normálistól eltérő testtartást. Úgyeljen arra, hogy biztosan álljon és mindig tartsa meg az egyensúlyát. Így az elektromos kéziszerszám felett váratlan helyzetekben is jobban tud uralkodni.
f) Viseljen megfelelő ruhát. Ne viseljen bő ruhát vagy ékszereket. Tartsa távol a haját és a ruháját a mozgó részektől. A bő ruhát, az ékszereket és a hosszú hajat a mozgó alkatrészek magukkal ránthatják.
h) Ne ringassa magát a készülék többszöri használata után hamis biztonságba és ne vegye semmibe a készülékre vonatkozó biztonsági szabályokat. A figyeletlen cselekvés másodpercek alatt súlyos sérülésekhez vezethet.
3.4 A készülék alkalmazása és kezelése
a) Ne terhelje túl a készüléket. A munkájához csak az arra kijelölt készüléket használja. Egy megfelelő készülékkel a megadott teljesítménytartományon belül jobban és biztonságosabban lehet dolgozni.
b) Ne használjon olyan készüléket, amelynek a kapcsolója meghibásodott. Az olyan készülék, amelyet nem lehet be- vagy kikapcsolni, veszélyes és meg kell javítani.
c) Húzza ki a csatlakozó dugót a dugaszoló aljzatból, mielőtt a készüléken beállítási munkákat végez, tartozékokat cserél vagy a
készüléket tárolja. Ez az elővigyázatossági intézkedés meggátolja a készülék akaratlan üzembe helyezését.
d) Tárolja a nem használt készülékeket olyan helyen, ahol gyermekek nem férehetnek hozzá. Ne hagyja, hogy olyan személyek használják az elektromos kéziszerszámot, akik nem ismerik a azt, vagy nem olvasták el ezt az útmutatót. A készülékek veszélyesek, ha azokat gyakorlatlan személyek használják.
e) Ápolja gondosan a készüléket és a tartozékokat. Ellenőrizze, hogy a mozgó alkatrészek kifogástalanul működnek-e, nem szorultak-e be, nem törtek-e el vagy nem rongálódtak-e meg olyan alkatrészek, amelyek hatással lehetnek a készülék működésére. A megrongálódott részeket a készülék használata előtt javíttassa meg. Sok baleset oka a készülék nem kielégítő karbantartására vezethető vissza.
g) A készülékeket, tartozékokat, betétszerszámokat stb. csak ezen előírásoknak megfelelően használja. Vegye figyelembe ennek során a munkafeltételeket és a kivitelezendő munkát. A készülékek eredeti rendeltetésétől eltérő célokra való alkalmazása veszélyes helyzetekhez vezethet.
h) Tartsa a markolatot és a markolati felületeket szárazon, tisztán, valamint olaj- és zsírmentesen. A csúszós markolatok és markolati felületek gátolják a biztonságos kezelést és a készülék ellenőrzését váratlan helyzetekben.
3.5 Szerviz
a) A készüléket kizárólag szakképzett személyzet és csak eredeti pótalkatrészek felhasználásával javíthatja meg. Ezzel biztosítja, hogy a készülék biztonságos maradjon.
3.6 További biztonsági tudnivalók
– Ez az üzemeltetési útmutató olyan személyek számára készült, akik már rendelkeznek a leírtakhoz hasonló készülékek kezeléséhez szükséges műszaki alapismeretekkel. Amennyiben semmilyen gyakorlata nincs ilyen gépekkel kapcsolatban, először kérjen segítséget tapasztalt személyektől.
– A jelen üzemeltetési útmutatóban tárgyalt előírások be nem tartásából eredő kárért a gyártó nem vállal semmilyen felelősséget.
Az információkat a jelen üzemeltetési útmutatóban az alábbi jelöléssel láttuk el:
Veszély! A kezelő testi épségét veszélyeztető helyzetre vagy környezeti kárra való figyelmeztetés.
Áramütés veszélye! Az elektromosság veszélyezteti a kezelőszemélyzet testi épségét.
Vigyázat! Anyagi károkra való figyelmeztetés.
4. Különleges biztonsági utasítások
A sürített levegős készülékek használatakor alapvetően fennállnak a következő maradék veszélyek és ezeket a biztonsági berendezések használatával sem lehet teljesen kiküszöbölni:
4.1 A kilépő sűrített levegő és a magával ragadott elemek okozta sérülésveszély!
– Soha ne irányítsa a sürített levegöt emberekre vagy állatokra.
– Győződjön meg arról, hogy valamennyi alkalmazott sürített levegős készülék és azok tartozékai megfelelnek a munkanyomásnak vagy azokat nyomáscsökkentővel csatlakoztatták.
– Vegye figyelembe a gyorscsatlakozó lehúzásakor, hogy a sürített levegős tömlőben lévő sürített levegő hirtelen távozik. Ezért tartsa szorosan a sürített levegős tömlő lehúzandó végét.
MAGYARhu
– Győződjön meg arról, hogy valamennyi csavarkötés mindig szorosan meghúzott állapotban legyen.
– Ne javítsa saját maga a készüléket! A kompresszorokon, nyomástartályokon és sürített levegős készülékeken végzendő javításokat csak szakemberek végezhetik el
4.2 Olajtartalmú sűrített levegő okozta veszély!
– Olajtartalmú sürített levegőt kizárólag olyan sürített levegős készülékekhez használjon, amelyeket olajtartalmú sürített levegőhőz terveztek.
- Ne használjon olajtartalmú sürített levegős tömlőt olyan sürített levegős készülékekhez, amelyeket nem olajtartalmú sürített levegőhöz terveztek.
– Ne fújjon fel autóabroncsokat, stb. olajtartalmú sürített levegővel.
4.3 A sürített levegőt vezető részek felületén égésveszély áll fenn!
– Karbantartási munkálatok előtt hagyja lehűlni a készüléket.
4.4 A mozgó alkatrészeken fennáll a sérülés és becsípődés veszélye!
– Soha ne helyezze üzembe a készüléket felszerelt biztonsági berendezés nélkül.
– Vegye figyelembe, hogy a készülék a minimális nyomás elérésekor automatikusan beindul! – A karbantartás megkezdése előtt győződjön meg arról, hogy a készüléket kihúzták a villamos hálózatból.
– Győződjön meg arról, hogy bekapcsoláskor (pl. a karbantartási munkák befejezése után) már ne legyen szerszám vagy rögzítetlen alkatrész az elektromos készülékben.
4.5 A hiányos személyi védőfelszerelés balesetveszélyes!
– Viseljen zajtompító fülvédöt.
– Viseljen védőszemüveget.
- Port okozó, vagy olyan munkavégzések esetén, amelyek során az egészségre káros gázok, köd vagy gözők keletkeznek, viseljen gázalarcot.
– Viseljen megfelelő munkaruhát.
– Viseljen csúszásmentes lábbelit.
4.6 A szerszám meghibásodásából eredő veszélyek!
– Ápolja gondosan az elektromos készüléket, valamint a tartozékokat. Tartsa be a karbantartási előírásokat.
– Ellenőrizze minden üzembe helyezés előtt a készüléket az esetleges rongálódásokra tekintettel: A készülék további használata előtt a biztonsági felszereléseket, védőberendezéseket vagy az enyhén károsodott alkatrészeket a kifogástalan és rendeltetésszerű működésre tekintettel gondosan ellenőrizni kell. A sérült készülék csak szakszerű javítás után használható újra.
– Ellenőrizze, hogy megbízhatóan működnek-e és nem szorulnak-e a mozgó alkatrészek. Az összes részegységnek helyesen összeszerelt állapotban kell lennie és teljesítenie kell az összes feltételt, hogy biztosítani lehessen a készülék kifogástalan működését.
– A megrongálódott védöberendezéseket vagy alkatrészeket szakszerűen meg kell javíttatni, vagy ki kell cseréltetni az erre hivatott szakmühelyben.
4.7 További biztonsági tudnivalók
– Tartsa be az egyes fejezetekben található különleges biztonsági előírásokat.
– Vegye figyelembe be a szakmai egyesületek által kiadott, a kompresszorok és a sürített levegős szerszámok használatára vonatkozó irányelveket és balesetmegelőzési előírásokat.
– Vegye figyelembe az ellenőrzésre szoruló berendezések üzemelésére vonatkozó törvényi előírásokat.
– A készülék üzemelésekor és tárolásakor vegye figyelembe, hogy a kilépő kondenzátum és
egyéb üzemanyagok a környezetet szennyezik és környezeti károkat okozhatnak.
– Vegye figyelembe a környezeti hatásokat.
4.8 Szimbólumok a készüléken (modelltől függ)
Olvassa el az üzemeltetési útmutatót.
A forró alkatrészek érintéséböl adódó személy sérülésekre való figyelmeztetés.
Hordjon védőszemüveget
Az automatikus beindulásra való figyelmeztetés.
Vigyázat, veszélyes elektromos feszültség!
Garantált zajszint.
Vegye figyelembe a forgásirányt.
4.9 Biztonsági berendezések
Biztonsági szelep
A rugóval terhelt biztonsági szelep (4) reagál, ha átlépik a megengedett legnagyobb nyomást.
5. Áttekintés
Lásd a 2. oldalon.
1 l é g s ürítő
2 nyomástartály
3 kondenzátum-leeresztés
4 biztonságiszelep
5 manométer - szabályozott nyomás
6 nyomásszabályozó
7 manométer - üstnyo
8 be-/kikapcsoló gomb
9 levegőszűrő / levegőszűrőház
10 olajzáró csavar
11 olajellenőrző nézőke *
12 olajleeresztő csavar *
13 sürített levegős csatlakozás (gyorscsatlakozó, nem szerelték fel előre), szabályozatlan sürített levegő *
14 ékszíjvédő rács *
15 szállító fogantyú *
16 kábeltekercselés *
17 Szürönyomás-csökkentő
18 Sürített levegős olajozó
19 Sürített levegős csatlakozás (gyorscsatlakozó), szabályozott, szürt, nem olajozott sürített levegő
20 Sürített levegős csatlakozás (gyorscsatlakozó), szabályozott, szürt, olajtartalmú sürített levegő
* modell- / felszereltségfüggö
6. Üzembe helyezés
6.1 Összeszerelés (modellfüggő)
- Szerelje fel a kerekeket az ábrának megfelelően (lásd az A-jelű ábrát a 3. oldalon).
- Szerelje fel a sürített levegős csatlakozást (13) az ábrának megfelelően (lásd a B-jelű ábrát a 3. oldalon).
6.2 A kondenzátum-leeresztés ellenőrzése
Győződjön meg arról, hogy a kondenzátum-leeresztést (3) lezárták.
6.3 Az olajszint ellenőrzése
Ellenőrizze a légsűrítő olajszintjét az olajellenőrző nézőkén (11). Adott esetben töltse fel az olajat az olajellenőrző nézőke (11) közepéig. Az olajminőséget lásd a 12.Műszaki adatok fejezetben.
-
Csavarja ki az olajleeresztő csavart (10).
-
Töltse be az olajat az olajellenőrző nézőke (11) vagy a jelölés közepéig.
-
Csavarozza be újra az olajtáró csavart (10).
6.4 A pneumatikus olaj betöltése
Lásd a C-jelü ábrát a 3. oldalon.
-
A sürített levegős olajozót (18) kinyitni.
-
A pneumatikus olajat betölteni: az olajszint a két jelzés között kell legyen.
-
A sürített levegős olajozót (18) újra lezárni.
6.5 Felállítás
A készülék felállításának helye meg kell feleljen a következő követelményeknek:
– Száraz, fagytól védett
– Biztos, vízszintes és egyenletes alap
Veszély!
A hibás felállítás következtében súlyos balesetek történhetnek.
– Rögzítse a készüléket elgurulás, eldölés és megcsúszás ellen.
– A biztonsági berendezések és kezelőelemek bármikor hozzáférhetőek kell legyenek.
– Ne helyezze le a készüléket az oldalára. Olaj léphet ki!
6.6 Szállítás
– Ne helyezze le a készüléket az oldalára. Olaj léphet ki!
- Ne húzza a készüléket a tömlönél vagy a hálózati csatlakozó vezetéknél fogva. Szállítsa a készüléket a szállító fogantyúnál (15) fogva.
7. Üzemelés
7.1 Hálózati csatlakozás
Veszély! Villamos feszültség.
m a.s A keszüléket csak száraz környezetben üzemeltesse.
A készüléket csak olyan áramforrásról üzemeltesse, amely megfelel a következő követelményeknek: A csatlakozó aljzatokat az előírásoknak megfelelően installálták, földeltek és azokat ellenőrizték; a biztosítás megfelel a műszaki adatoknak.
A hálózati tápvezetéket úgy kell lefektetni, hogy az ne zavarja a munkát és ne sérülhessen meg.
Ellenőrizze minden alkalommal, hogy a készüléket kikapcsolták, mielőtt csatlakoztatná a hálózati csatlakozót a csatlakozó aljzatba.
Védje a hálózati tápvezetéket a magas hőmérséklettől, agresszív folyadékoktól és éles peremektől.
Csak megfelelő keresztmetszetű érrel rendelkező hosszabbító vezetéket használjon (lásd a 12. Müszaki adatok fejezetet).
Használjon külterületen használható hosszabbító vezetéket. Szabadban csak az arra engedélyezett és megfelelően megjelölt hosszabbító vezetéket használjon.
A kompresszort ne a hálózati csatlakozó kíhúzásával kapcsolja ki, hanem a be-/kikapcsoló gombnál fogva.
Kapcsoljon elé mindig egy max. 30 mA kiváltó árammal ellátott FI-védőkapcsolót (RCD).
Váltakozó áramos kivitelezés esetén: írizze a forgásirányt!
A fázislefoglaltságnak megfelelően előfordulhat, hogy a motor rossz irányba forog. Ez károsíthatja a készüléket. Ezért minden új csatlakoztatás esetén ellenőrizze a forgásirányt: A légsűrítő szíjtárcsájának a nyíl irányába (az ékszijvédő rácson (14)) kell forognia.
Rossz forgásirány esetén fel kell cserélni a fázisokat a hálózati csatlakozón:
-
Húzza ki a hálózati csatlakozót.
-
Egy csavarhúzóval cserélje fel a fázisokat az ábrának megfelelően (lásd az D-jelű ábrát a 3.
oldalon): A kapcsolót egy csavarhúzóval kicsit be kell nyomni és 180°-kal el kell forgatni.
7.2 Súrített levegő létrehozása
- Kapcsolja be a készüléket a be-/kikapcsoló gombnál (8) fogva és várja meg, míg el nem érik a maximális üstnyomást (a kompresszor lekapcsol). Az üstnyomást az üstnyomást kijelző manométeren (7) kijelzik.
Figyelem!
A beállított szabályozott nyomás nem haladhatja meg a csatlakoztatott sürített levegös szerszámok maximális üzemnyomását!
-
Állítsa be a szabályozott nyomást a nyomásszabályozón (6). AZ aktuális szabályozott nyomást a szabályozott nyomást kijelző manométeren (5) jelzik ki.
-
Csatlakoztassa a sürített levegős tömlöt a sürített levegős csatlakozásra:
– Sűrített levegős csatlakozás (13)
szabályozatlan, nem szürt sűrített levegőhöz
– Sürített levegős csatlakozás (19) szabályozott, szürt, nem olajozott sürített levegőhöz
– Sűrített levegős csatlakozás (20) szabályozott, szűrt, olajtartalmú sűrített levegőhöz (Az olaj mennyiségét az állító csavaron beállítani (Lásd a E-jelű ábrát, a 3. oldalon).)
-
Csatlakoztassa a sürített levegős szerszámot. Ezután megkezdheti a sürített levegős szerszámmal végzendő munkát.
-
Kapcsolja ki a készüléket, ha azzal nem akar közvetlenül tovább dolgozni. Ezután húzza ki a hálózati csatlakozót.
-
A nyomástartály kondenzvizét a kondenzátum-leeresztésen (3) naponta le kell ereszteni.
8. Karbantartás és ápolás
Veszély!
A készüléken végzett minden munka előtt: Kapcsolja ki a gépet. Húzza ki a hálózati csatlakozót. Várja meg, amíg a készülék leáll. Győződjön meg arról, hogy a készülék és valamennyi alkalmazott surített levegős szerszám és tartozék nyomásmentes.
Hagyja lehülni a készüléket, az összes alkalmazott sürített levegős szerszámot és tartozékot.
A készüléken végzett minden munka után:
Helyezze újra üzembe az összes biztonsági berendezést és ellenőrizze azokat. Győződjön meg arról, hogy nincs szerszám vagy hasonló tárgy a szerszámon vagy a szerszámban.
A jelen fejezetben leírtakon túlmutató karbantartási vagy javítási munkákat csak szakember végezheti el.
8.1 Fontos információk
A karbantartásokat és ellenőrzéseket a törvényes előírások szerint, a készülék felállításának és üzemmódjának megfelelően kell megtervezni és elvégezni.
A felügyeleti hatóságok kérhetik a megfelelő iratok bemutatását.
8.2 Rendszeres karbantartás
Figyelem!
Ellenőrizze az új légsűrítön (1) a hengerfejcsavarok meghúzási nyomatékát (lásd a 12. Müszaki adatok fejezetet) az első 50 és 250 üzemóra után.
Minden munkakezdés előtt
– Ellenőrizze a sürített levegős tömlőket rongálódásra tekintettel, adott esetben cserélje ki azokat.
– Ellenőrizze a csavarkötések szoros illeszkedését, szükség esetén húzza azokat meg szorosra.
– Ellenőrizze a csatlakozó vezetéket rongálódásra tekintettel, adott esetben villamos szakemberrel cseréltesse ki.
– A sürített levegős olajozó olajszintjét (18) ellenörizni. Adott esetben a pneumatikus olajat utántölteni.
Naponta
– A nyomástartály kondenzvizét a kondenzátum-leeresztésen (3) leereszteni.
Minden 50 üzemóra után
– A levegőszűrőt (9) megtisztítani (lásd a F-jelű ábrát a 3. oldalon).
– Ellenörizze a légsűrítő olajszintjét az olajellenőrző nézőkén (11), adott esetben töltse fel az olajat. (Lásd a 6. fejezetet)
– A kondenzvizet a szűrőnyomás-csökkentőn (17) leereszteni.
– A levegőszűröt a szűrőnyomás-csökkentőben megtisztítani vagy kicserélni. (Lásd a G-jelű ábrát a 3. oldalon).
– Az ékszíjat ellenőrizni (lásd az H-jelű ábrát a 3. oldalon). Az ékszíjvédő rácsot (14) lecsavarozni. Az ékszíjat ellenőrizni, adott esetben megfeszíteni vagy kicserélni. Az ékszíjfeszesség átállításához a négy csavart a motor lábán meglazítani és a motort eltolni. A csavarokat a motor lábát újra meghúzni. Az ékszíjvédő rácsot (14) újra felszerelni.
Minden 250 üzemóra után
– A levegőszűröt (9) megtisztítani vagy kicserélni (lásd a F-jelű ábrát a 3. oldalon).
Minden 500 üzemóra után
– Az olajat az olajleeresztő csavaron (12) teljesen leereszteni és kicserélni. (Lásd a 6. fejezetet)
Minden 1000 üzemóra után
– Az ellenőrzést egy szakmühelyben kell elvégeztetni. Ezzel a kompresszor élettartamát jelentősen megnöveli.
8.3 A készülék tárolása
- Kapcsolja ki a készüléket és húzza ki a hálózati csatlakozót.
- Nyomásmentesítse a nyomástartályt és az összes csatlakoztatott sürített levegős szerszámot.
- A nyomástartály kondenzvizét a kondenzátum-leeresztésen (3) leereszteni.
- Tárolja úgy a készüléket, hogy azt illetéktelen személyek ne indíthassák be.
- Ne helyezze le a készüléket az oldalára. Olaj léphet ki!
Figyelem!
A szabad ég alatt vagy nedves levegön csak megfelelő védelemmel ellátva szabad tárolni a gépet.
Fagyveszély esetén
Figyelem!
A fagy (< 5 °C) tönkreteszi a készüléket és a tartozékokat, mert ezek állandóan vizet tartalmaznak! Fagyveszély esetén a készüléket és a tartozékokat le kell szerelni és azokat fagyvédett helyen kell tárolni.
9. Javítás
Veszély!
A készüléken végzendő javításokat csak villamos szakember végezheti!
A javításra szoruló Metabo készülékekkel forduljon a Metabo képviselethez. A címeket a www.metabo.com honlapon találja.
A pótalkatrészek listája letölthető a www.metabo.com honlapról.
10. Környezetvédelem
Veszély!
A nyomástartály kondenzvize olajmaradványokat és/vagy környezetre káros szennyeződéseket tartalmaz. A kondenzvizet környezetbarát módon a megfelelő gyűjtőhelyeken kell leadni!
Veszély!
A szűrőnyomás-csökkentő kondenzvize olajmaradványokat és/vagy környezetre káros szennyeződéseket tartalmaz. A kondenzvizet környezetbarát módon a megfelelő gyűjtőhelyeken kell leadni!
Veszély!
Az elhasznált olajat a levegősürítőböl környezetbarát módon a megfelelő gyűjtőhelyeken kell leadni!!
Kövesse a régi gépek, csomagolások és tartozékok környezetbarát ártalmatlanítására és újrahasznosítására vonatkozó helyi előírásokat.
Csak az EU tagországok esetében: Ne dobja a készülékeket háztartási hulladékba! Az elektromos és elektronikus
berendezések hulladékairól szóló 2002/96/EK irányelv és annak nemzeti jogi átvétele értelmében a használt készülékeket szelektiven kell gyűjteni, és lehetővé kell tenni azok környezetkímélő újrahasznosítását.
11. Problémák és üzemzavarok
Veszély!
A készüléken végzett minden munka előtt:
Kapcsolja ki a gépet. Húzza ki a hálózati csatlakozót. Várja meg, amíg a készülék leáll. Győződjön meg arról, hogy a készülék és valamennyi alkalmazott sürített levegős szerszám és tartozék nyomásmentes. Hagyja lehűlni a készüléket, az összes alkalmazott sürített levegős szerszámot és tartozékot.
A jelen fejezetben leírtakon túlmenő munkákat csak villamos szakember vagy az országában működő szervizképviselet végezheti el.
A készüléken végzett minden munka után: Helyezze újra üzembe az összes biztonsági berendezést és ellenőrizze azokat. Gyöződjön meg arról, hogy nincs szerszám vagy hasonló tárgy a szerszámon vagy a szerszámban.
A kompresszor nem indul be:
- Nincs hálózati feszültség.
– Ellenőrizze az összes kábelt, csatlakozódugót, csatlakozó aljzatot és biztosítékot. - Túl kicsi a hálózati feszültség.
- Használjon megfelelő keresztmetszetű érrel rendelkező hosszabbító vezetéket (lásd a 12.Müszaki adatok fejezetet). Hideg készülék esetén: Kerülje a hosszabbító vezeték használatát. Hideg készülék esetén: Engedje le a nyomást a nyomástartályon.
- A kompresszort működés közben a hálózati csatlakozó kihúzásával kikapcsolták.
– A kompresszort a be-/kikapcsoló gombbal (8) először kikapcsolni, majd újra bekapcsolni. - A motor túlforrósodott, pl. nem megfelelő hütés miatt (a hütöbordákat letakartál).
– A kompresszort a be-/kikapcsoló gombbal (8) kikapcsolni.
– A túlforrósodás okát megszüntetni. Körülbelül tíz percig lehülni hagyni
– A kompresszort a be-/kikapcsoló gombbal (8) újra bekapcsolni.
A kompresszor megfelelő nyomás felépítése nélkül működik.
- A kondenzátum-leeresztés tömítetlen.
– Gyöződjön meg arról, hogy a kondenzátum-leeresztést (3) lezárták.
– A leeresztő csavar tömítését ellenőrizni, adott esetben kicserélni.
• A visszacsapószelep tömítetlen.
– A visszacsapószelepet szakmühelyben megjavíttatni.
A sürített levegős szerszám nem kap elegendő nyomást.
- A nyomásszabályozót nem nyitották ki eléggé.
MAGYARhu
– A nyomásszabályozót (6) jobban kinyitni.
- A csavarkötés a kompresszor és a sürített levegős szerszám között tömítetlen.
- E II en őrizze a csavarkötést; a megrongálódott elemeket adott esetben ki kell cserélni.
12. Műszaki adatok
Az adatok értelmezését lásd a 3. oldalon.
A müszaki változtatás joga a továbbfejlesztés érdekében fenntartva.
A = kimeneti teljesítmény
F =töltési teljesítmény
L_eff =effektiv szállítási mennyiség 80% max. nyomás esetén
| p | = | m | a | x | . | n |
| V =üstméret | ||||||
| a | = | l | e | v | e | g |
| z | = | h | e | n | g | e |
Nm =hengerfejcsavarok meghúzási nyomatéka
n_0 =max. fordulatszám
P_1 =névleges felvett teljesítmény
U = csatlakozó feszültség
=névleges áram
| F | =m | i | n | . | r | ö |
| IP | =védelmi osztály | |||||
| G | =a hosszabbító vezetékek maximális teljes hossza és érkeresztmetszete | |||||
A=Méretek (HxSzxM)
T_max =max. tárolási / üzemi hömérséklet*
T_max =max. tárolási / üzemi hömérséklet*
Oel=Olajmennyiség és -minőség
olajcserénél (modellfüggő)
m =súly
* = Egyes elemek élettartama, pl. a visszacsapószelepben lévő tömítés, jelentősen lecsökken, ha a kompresszort magas hömérséklet (max. tárolási/üzemelési hömérséklet és annál nagyobb) mellett működtetik.
** = A min. tárolási/üzemelési hömérséklet alatti hömérsékletnél fagyveszély áll fenn a nyomástartályban lévő kondenzátumnál.
A fenti müszaki adatokra türés vonatkozik (a mindenkor érvényben levő szabványoknak megfelelően).
Emissziós értékek
Ezek az értékek lehetővé teszik a készülék kibocsátási értékeinek meghatározását, illetve különböző készülékek összehasonlítását. Az alkalmazási feltételektől, a készülék állapotától vagy a használt betétszerszámoktól függően a tényleges környezeti terhelés nagyobb vagy kisebb is lehet. A becsléshez vegye figyelembe a munkaszüneteket és az alacsonyabb környezeti terheléssel járó fázisokat is. A megfelelően alkalmazott becsült értékek alapján írjon elő védőintézkedéseket a felhasználó számára, illetve hozzon szervezési intézkedéseket.
Jellemző A-osztályú zajszint:
L_pA =hangnyomásszint L_WA =hangteljesítményszint
L_WA(M) = a 2000 / 14 / EK szerint mért
hangteljesítményszint
L_WA(G) = a 2000/14/EK szerint garantált hangteljesítményszint
K_pA:K_WA=bizonytalanság
Viseljen hallásvédő eszközt!
Adatok a típustáblán:
B Čikk-, verzió-, szériaszám
C gép megnevezése
D csatlakozó feszültség / frekvencia
E névleges felvételi teljesítmény
F névleges áram / védelmi fajta
G max. fordulatszám
H max. nyomás
CE jel – Ez a berendezés kielégíti az EU megfelelőségi nyilatkozat szerinti irányelveit
J gyártási év
K szívó teljesítmény
L töltési teljesítmény
M légsűrítő fordulatszáma
N hengerszám
0 üstméret
P Hulladékeltávolításra vonatkozó szimbólum (lásd a 10. fejezetet)
| y | o | m | á | s |
| ökimenetek száma | ||||
| r | s | z | á | m |
| g | z | í | t | é | s |
